Огляд відеокарти Leadtek WinFast PX8600GT TDH 256Mb

Одним з важливих нововведень в GPU нового 8-го покоління від NVIDIA стали уніфіковані конвейєра, які відповідають не тільки за піксельні і вершинні операції, але і охоплюють фізичні трансформації, які були введені в новій версії API DirectX 10. І першим GPU, який в повну силу підтримував нові технології, став G80. Далі, по шляху розширення ряду графічних ядер нового покоління, почалося урізання можливостей G80, тим самим з'явилися нові типи GPU, які, між іншим, значно впали в ціні. Одним з них стало ядро під назвою G84, воно ж GeForce 8600GT (саме на цьому ядрі базується наш сьогоднішній гість).

Якщо порівнювати G84 з його, можна так би мовити, батьком G80, то ключовою відмінністю є зменшена кількість уніфікованих конвейєрів з 128 до 32, а, отже, продуктивність GPU значно впала. Також до мінусів можна віднести малу розрядність шини пам'яті, всього 128 біт.

Практичність чіпів G84 ми подивимося на прикладі відеокарти Leadtek WinFast PX8600 GT TDH, першої представниці на GeForce 8600GT, яка потрапила в нашу тестову лабораторію.

Спершу приведемо коротку характеристику відеокарти:

Ось, а зараз можемо перейти до огляду відеокарти:

Відеокарта поставлятися в коробці, досить великих розмірів. На ній зображена дівчина, що одягнена у важку зброю і розмахує кинджалами. Складається таке враження, що чим краще оформлена коробка, тим більше інтересу вона викликає. Також можна знайти опізнавальні логотипи на різну тематику, що уточнюють можливості відеокарти.

У комплекті з відеокартою можна виявити такі радощі для користувача:

• Перехідник з VGA на DVI.
• Покомпонентний TV-Out.
• Дві книжечки по швидкій установці відеокарти.
• Книжечка з описом графічних серій.
• CD з драйверами і ПЗ.

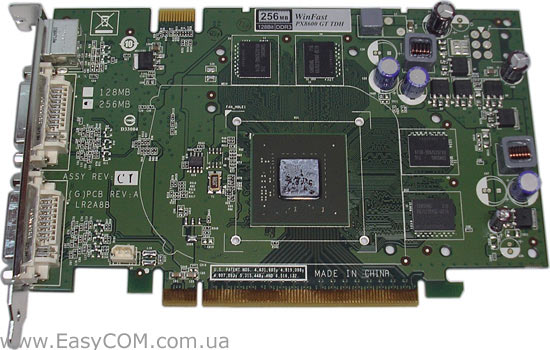

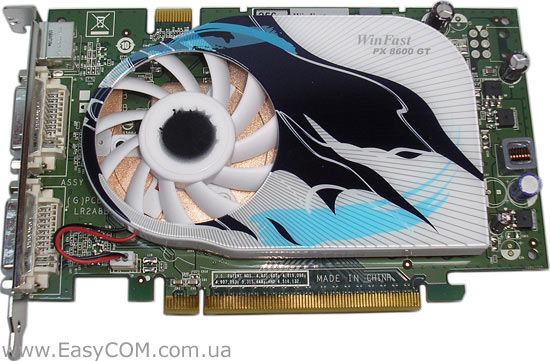

Відеокарта виконана на текстоліті зеленого кольору і має оригінальну розводку, розраховану на виконання моделей з 128/256 Мб відеопам'яті і можливість використання додаткового живлення, мабуть для розігнаних версій. Тестований зразок має спрощений модуль живлення, що не повинне відбитися на стабільності (енергоспоживання GPU всього 43 Вт), але може спричинити зменшення розгінного потенціалу. Більшу частину поверхні фронтальної частини займає система охолоджування, під якою можна знайти графічний процесор і всього 4 мікросхеми пам'яті. Також присутня можливість організації SLI-конфігурації.

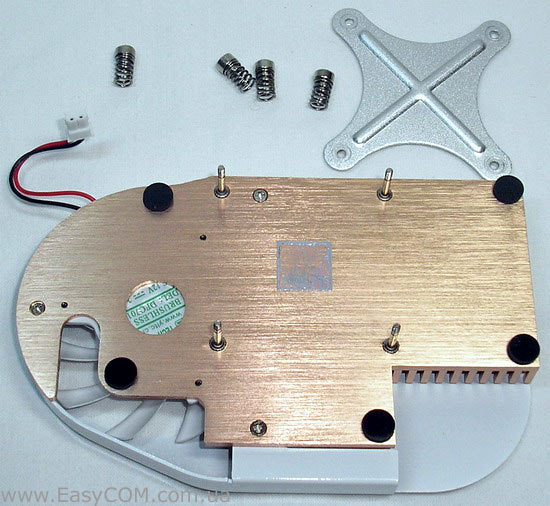

Для системи охолоджування використовується радіатор, виплавлений з міді, а також досить великий вентилятор. Теплові трубки не передбачені. Вентилятор безшумним назвати важко, але працює не дуже голосно.

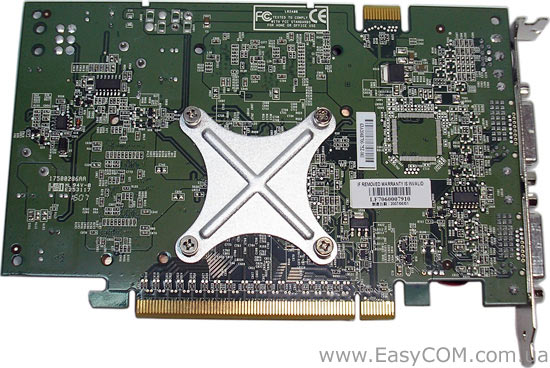

На зворотному боці відеокарти можна виявити кріпильну скобу системи охолоджування і посадочне місце для чіпа VIVO. На жаль, сам чіп відсутній, але за рахунок такого рішення відеокарта буде трохи дешевша.

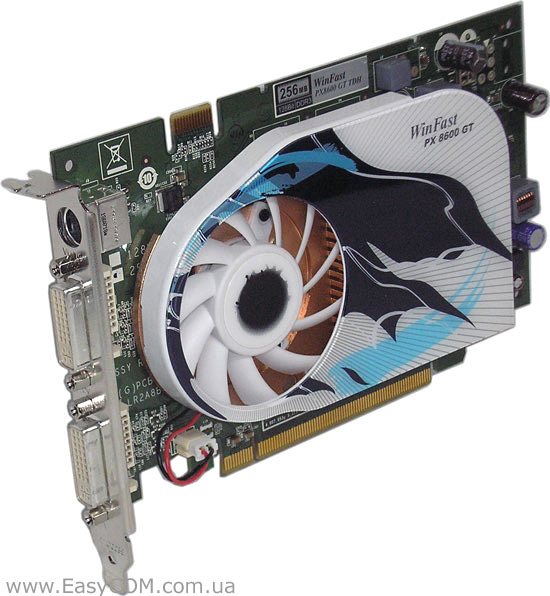

З роз'ємів комунікацій варто згадати роз'єм TV-Out і два комбіновані роз'єми DVI-I. Для багатьох користувачів це не кращий варіант, за рахунок відсутності роз'єму VGA, але спеціально для них в комплекті йде перехідник.

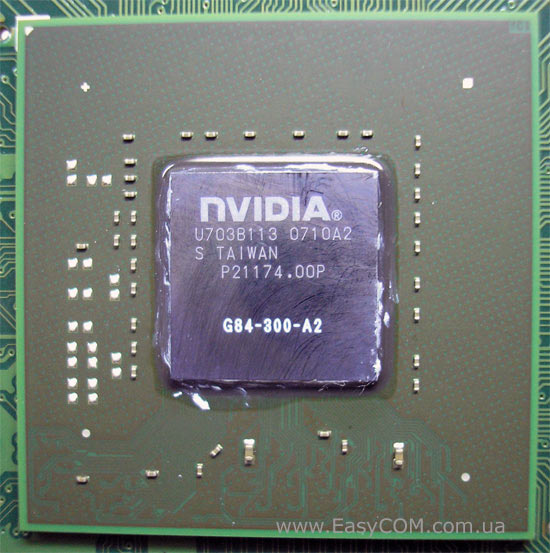

Як основу для відеокарти було використано графічне ядро G84 другої ревізії, випущене на 10 тижні 2007 року. Частота роботи графічного процесора складає 540 МГц. Цей GPU має 32 уніфікованих конвейєра, 16 блоків текстур і 8 каналів растерізації. Для обміну даними з відеопам'яттю використовується 128-розрядна шина.

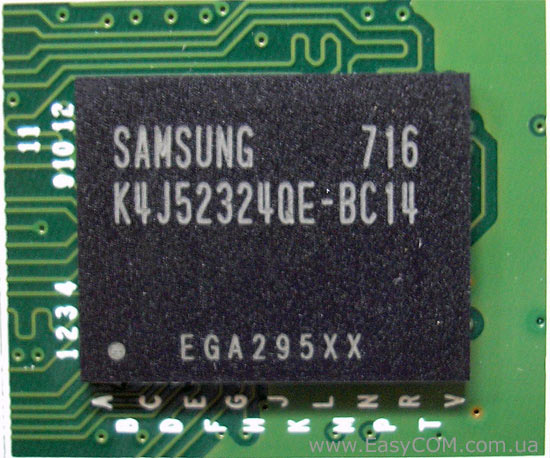

Як вже мовилося, на відеокарті Leadtek PX8600GT TDH встановлено 256 Мб відеопам'яті, яка набрана всього чотирма мікросхемами GDDR3 виробництва Samsung K4J52324QE з часом доступу 1,4 нс, що і відповідає робочій частоті 1400 МГц (700 МГц DDR).
