Огляд і тестування відеокарти HIS Radeon HD 7750 IceQ X Turbo 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (iPower)

Відеокарта, про яку піде мова в даному огляді, є ще однією модифікацією AMD Radeon HD 7750 від компанії HIS. У лютому 2013 року в нашій тестовій лабораторії вже побувала одна з версій, а саме HIS Radeon HD 7750 IceQ, яка залишила після себе винятково позитивні враження. Цього разу ми розглянемо варіант AMD Radeon HD 7750 із системою охолодження IceQ X і заводським розгоном - HIS Radeon HD 7750 IceQ X Turbo, але для початку наведемо невелику порівняльну таблицю озвучених вище модифікацій:

Модель

HIS Radeon HD 7750 IceQ X Turbo

HIS Radeon HD 7750 IceQ

Код продукту

H775QNT1G2M

H775Q1G

Частота графічного ядра

900

800

Частота відеопам'яті

4500

4500

Система охолодження

IceQ X

IceQ

Тип системи охолодження

Осьова

Турбіна

Кількість вентиляторів

1

1

Відеовиходи

DVI-I

HDMI

2 x mini DisplayPort

DVI-I

VGA

HDMI

Розміри, мм

225 х 125

229 х 113

Середня вартість,

дол. США

115

105

На перший погляд, виходячи з технічних характеристик, відмінностей не так вже і багато. Версія із системою охолодження IceQ X коштує на десять доларів США дорожче і пропонує більш високу частоту графічного ядра, а також інший набір відеовиходів. Про елементну базу відеокарт, їхній розгінний потенціал, а також про роботу систем охолодження ми поговоримо у відповідних розділах, а поки що пропонуємо перейти безпосередньо до огляду HIS Radeon HD 7750 IceQ X Turbo, почавши його з розгляду специфікації.

HIS Radeon HD 7750 IceQ X Turbo

Специфікація:

Модель

HIS Radeon HD 7750 IceQ X Turbo 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (iPower) (H775QNT1G2M)

Графічне ядро

AMD Radeon HD 7750

(Cape Verde)

Кількість універсальних шейдерних процесорів

512

Підтримувані API

Microsoft DirectX 11.1, OpenGL 4.2

Частота графічного ядра, МГц

900

Частота пам'яті (ефективна), МГц

1125 (4500)

Обсяг пам'яті, МБ

1024

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

128

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

До 2560x1600 – DVI

До 2048x1536 – VGA ( через перехідник)

До 4096x2160 – HDMI

Інтерфейси виведення зображення

DVI-I

HDMI

2 x mini DisplayPort

Підтримка HDCP і декодування HD-відео

 Є

Мінімальні вимоги до блоку живлення, Вт

450

Розміри, мм

225 х 125

Драйвери

Свіжі драйвери можна завантажити із сайту компанії HIS або сайту виробника GPU.

Сайт виробника

HIS

Все цены на HIS+H775QNT1G2M

У порівнянні з «еталонним» зразком AMD Radeon HD 7750 в HIS Radeon HD 7750 IceQ X Turbo збільшена частота роботи графічного ядра до 900 МГц, відеопам'ять при цьому функціонує на рекомендованій компанією AMD частоті 4500 МГц. Також використовується альтернативна СО і, як було відзначено вище, трохи інший набір відеовиходів.

Упаковка та комплектація

HIS Radeon HD 7750 IceQ X Turbo

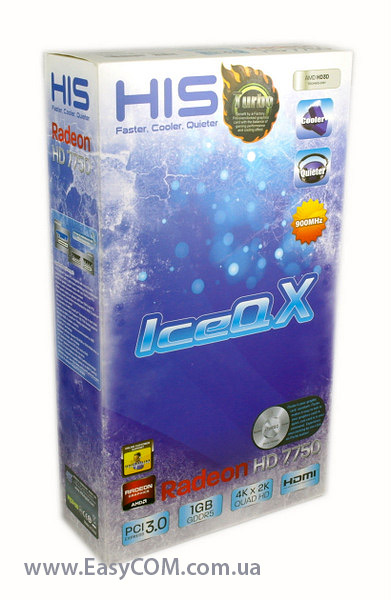

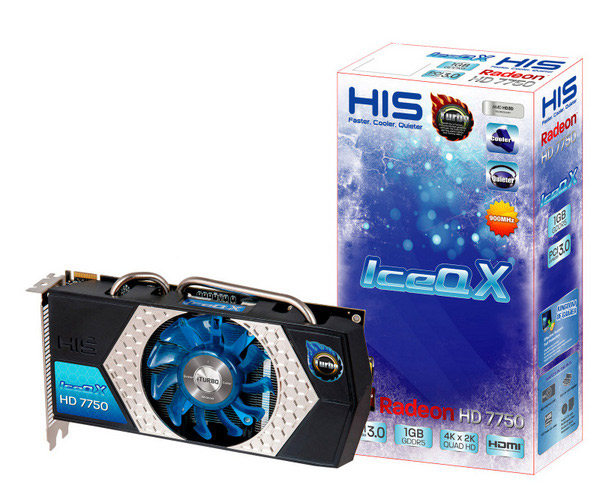

Упаковка відеокарти HIS Radeon HD 7750 IceQ X Turbo 1GB GDDR5 PCI-E DVI/HDMI/2xMini DP (iPower) виконана в характерному для даної компанії стилі. Центральна частина упаковки відведена для назви фірмової системи охолодження – IceQ X. Наклейки ж у верхній частині упаковки повідомляють нам основні переваги даної системи охолодження в порівнянні з «референсною», а саме тихішу роботу, а також можливість забезпечити більш низьку температуру основних компонентів відеокарти. У нижній частині нанесені логотипи, які вказують нам обсяг і тип використовуваної відеопам'яті, а також те, що інтерфейс PCI-Express відповідає стандарту 3.0.

HIS Radeon HD 7750 IceQ X Turbo

На звороті коробки виробник повторно згадав переваги встановленої системи охолодження IceQ X, а також відзначив, що при виробництві відеокарти застосовувалися тільки високоякісні компоненти, а саме твердотільні конденсатори та дроселі з феритовим сердечником, які здатні забезпечити стабільну роботу прискорювача в режимі 24/7/365.

Системні вимоги до блоку живлення комп'ютера, у який планується встановлення HIS Radeon HD 7750 IceQ X Turbo, наведені на одній з бічних стінок упаковки. Джерело живлення повинне мати потужність не менше 450 Вт.

HIS Radeon HD 7750 IceQ X Turbo

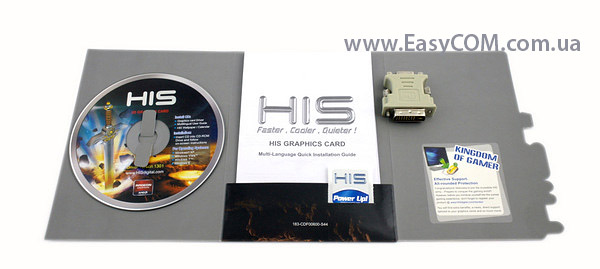

Комплект поставки відеокарти HIS Radeon HD 7750 IceQ X Turbo дуже скромний і включає лише диск із драйверами та утилітами, а також посібник користувача. Однак, на відміну від HIS Radeon HD 7750 IceQ, у комплекті присутній перехідник з DVI на VGA, що цілком логічно, оскільки розглянута раніше версія вже мала відеовихід VGA і, відповідно, ніякий перехідник не був потрібний.

HIS Radeon HD 7750 IceQ X Turbo

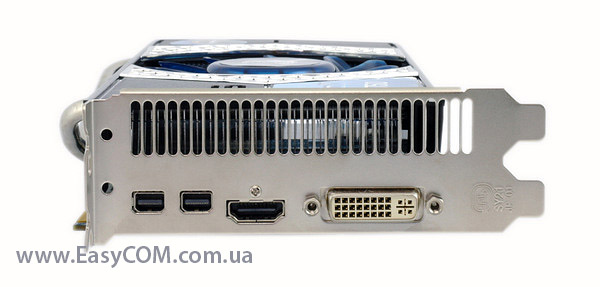

Для виведення зображення на відеокарті HIS Radeon HD 7750 IceQ X Turbo передбачений наступний набір інтерфейсів:

  • 1 x DVI-I;
  • 1 х HDMI;
  • 2 х mini DisplayPort.

На нашу думку наявність двох відеовиходів DisplayPort на бюджетній відеокарті не дуже логічна, а вже тим більше заявлена підтримка технології AMD Eyefinity хоч і виглядає привабливо, однак на практиці буде корисна винятково в робочих додатках, оскільки потужності відеокарт, виконаних на основі AMD Radeon HD 7750, явно недостатньо для комфортної гри на трьох моніторах із загальною роздільною здатністю 5760 на 1080 пікселів.

Підтримуються наступні роздільні здатності:

  • Цифрова - до 4096x2160;
  • Аналогова - до 2048x1536.

Зовнішній вигляд і елементна база

HIS Radeon HD 7750 IceQ X Turbo

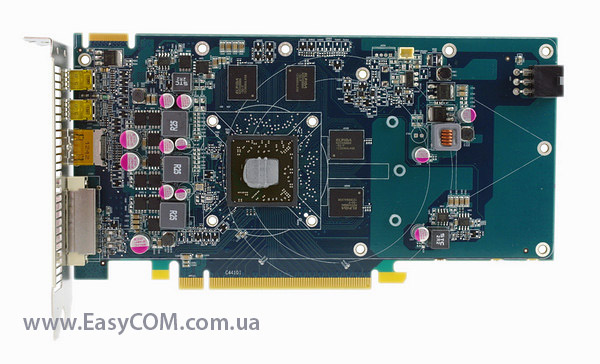

Відеокарта HIS Radeon HD 7750 IceQ X Turbo виконана на текстоліті синьо-зеленого кольору довжиною 214 мм. Незважаючи на те, що друкована плата HIS Radeon HD 7750 IceQ X Turbo за розмірами ідентична такий в HIS Radeon HD 7750 IceQ, вона зустрічає нас іншою елементною базою, іншим розташуванням основних елементів і зміненим розведенням відеовиходів.

HIS Radeon HD 7750 IceQ X Turbo

HIS Radeon HD 7750 IceQ X Turbo

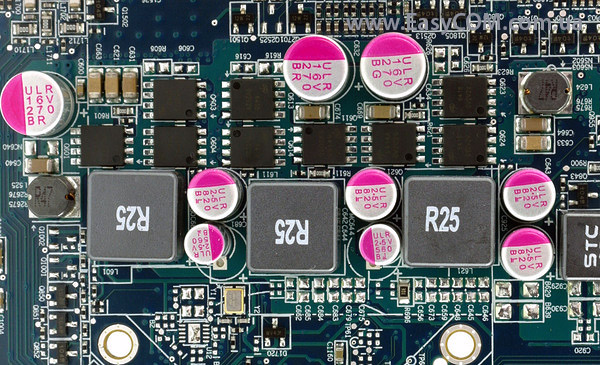

На відміну від HIS Radeon HD 7750 IceQ, модуль стабілізації живлення якої виконаний за трифазною схемою, аналогічний вузол HIS Radeon HD 7750 IceQ X Turbo посилений і містить у собі вже 4 фази, три з яких використовуються для живлення графічного ядра, а одна, відповідно, для живлення відеопам'яті.

HIS Radeon HD 7750 IceQ X Turbo

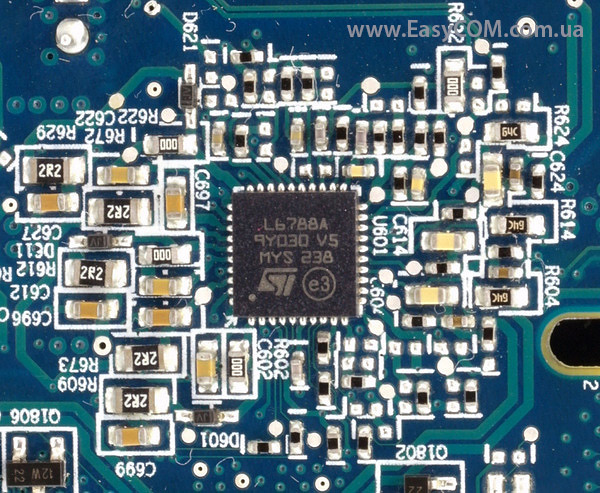

У якості ШІМ-контролера використовується мікросхема L6788A виробництва компанії STMicroelectronics.

HIS Radeon HD 7750 IceQ X Turbo

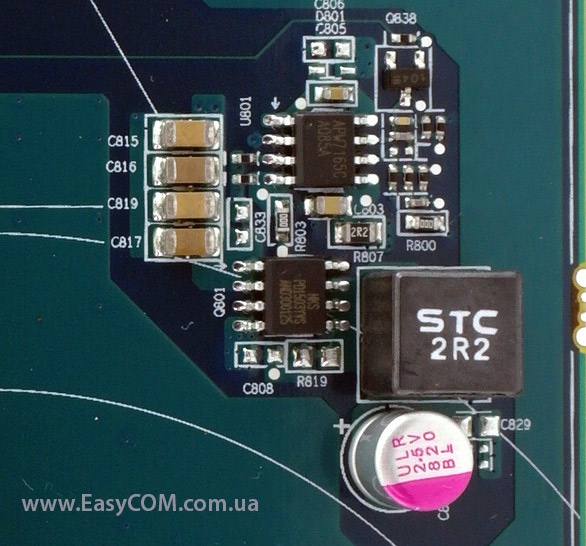

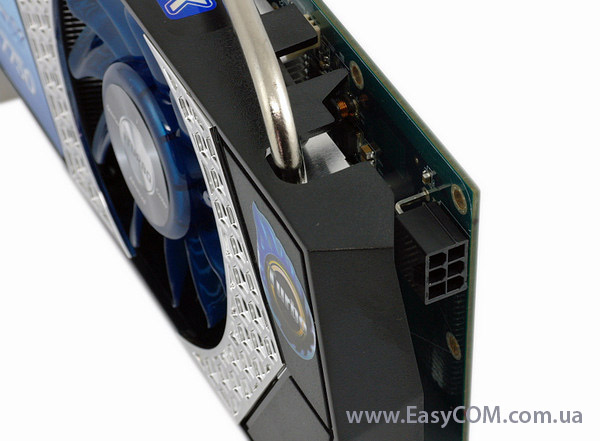

На відміну від більшості інших продуктів на основі AMD Radeon HD 7750, живлення HIS Radeon HD 7750 IceQ X Turbo здійснюється не тільки через шину PCI-Express, але й через додатковий роз’єм на правій стороні текстоліту.

HIS Radeon HD 7750 IceQ X Turbo

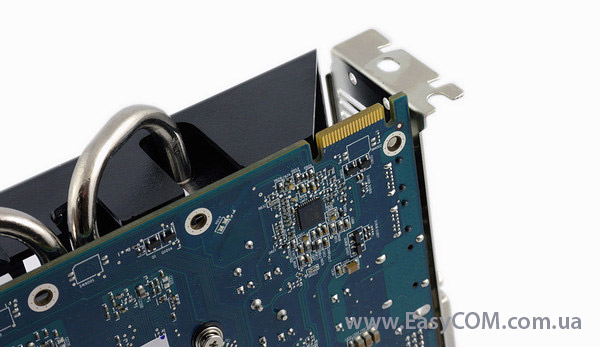

Також, ще одним сюрпризом стала наявність роз’єму для містка CrossFireX, що дозволяє об'єднати пару таких відеокарт для спільних розрахунків графічних ефектів. Відповідно, одночасна робота двох відеокарт реалізується вже не на програмному, як у більшості версій AMD Radeon HD 7750, рівні, а на апаратному, що в теорії повинно підвищити ефективність використання подібної  конфігурації.

HIS Radeon HD 7750 IceQ X Turbo

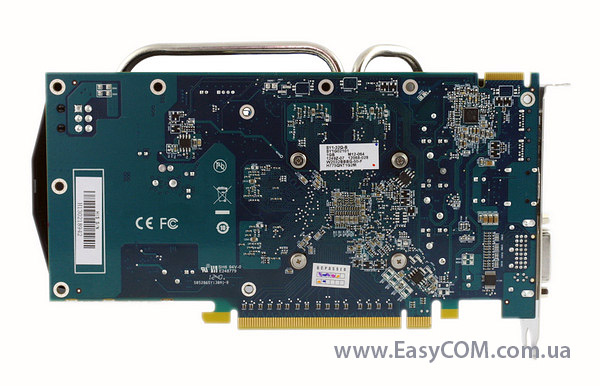

На звороті відеокарти, крім озвученого вище ШІМ-контролера, можна звернути увагу хіба що на кілька елементів системи живлення.

HIS Radeon HD 7750 IceQ X Turbo

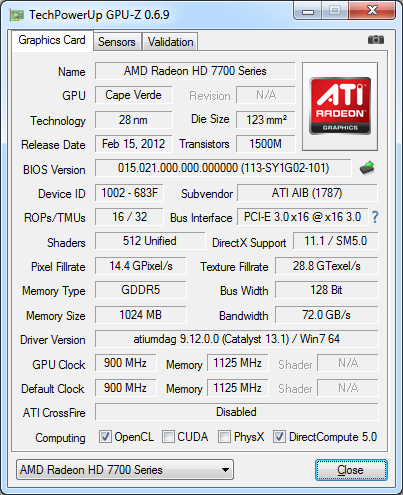

В основі HIS Radeon HD 7750 IceQ X Turbo лежить виконане згідно норм 28 нм техпроцесу графічне ядро Cape Verde, яке має у своєму розпорядженні 512 універсальних шейдерних конвеєрів. Частота роботи графічного ядра, як ми вже згадували, підвищена на 100 МГц відносно рекомендованого значення 800 МГц. Загальний обсяг пам'яті і її частота становлять 1 ГБ і 4500 МГц відповідно. Обмін даними між графічним ядром і пам'яттю здійснюється через 128-бітну шину.

HIS Radeon HD 7750 IceQ X Turbo

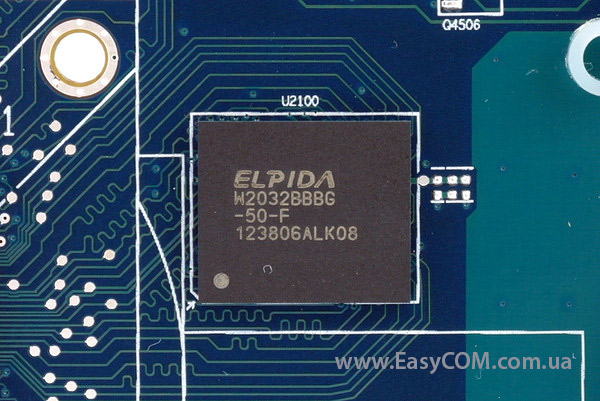

Пам'ять відеокарти HIS Radeon HD 7750 IceQ X Turbo, як і розглянутої раніше версії, набрано за допомогою чотирьох чіпів по 256 МБ виробництва компанії ELPIDA, які мають маркування W2032BBBG-50-F і номінальну робочу частоту 5000 МГц, що дозволяє сподіватися на непоганий розгін відносно заводських 4500 МГц.

Система охолодження

HIS Radeon HD 7750 IceQ X Turbo

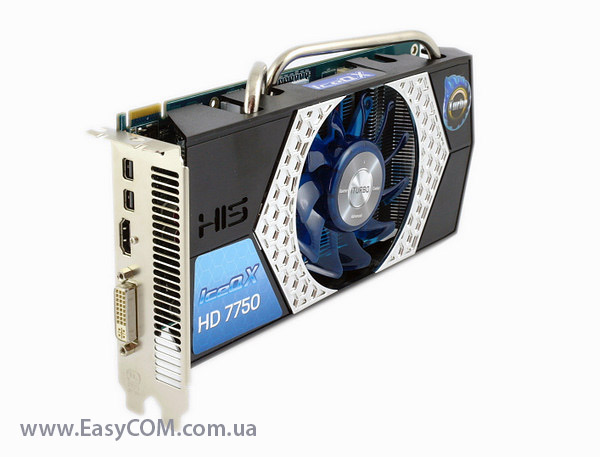

За охолодження основних елементів відеокарти відповідає фірмовий кулер IceQ X осьового типу. Загальна довжина відеокарти зі встановленою системою охолодження, яка займає два слоти розширення, становить 225 мм.

HIS Radeon HD 7750 IceQ X Turbo

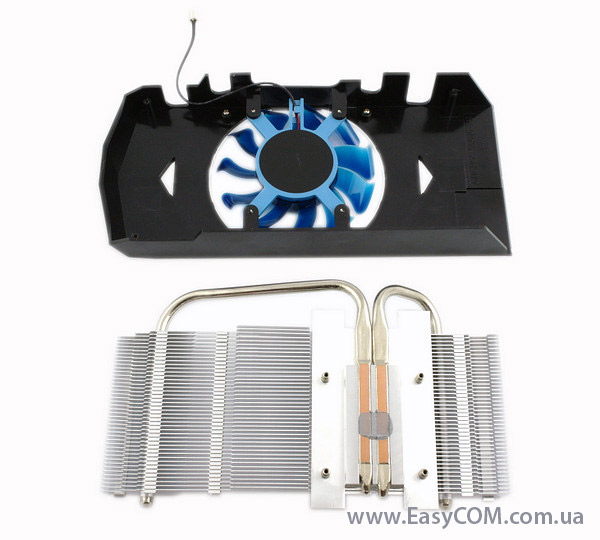

Охолоджувач складається з досить великого радіатора, у конструкції якого застосовується 42 алюмінієві нікельовані пластини, і одного вентилятора з діаметром крильчатки 87 мм, закріпленого на кожусі, який накриває всю конструкцію зверху.

HIS Radeon HD 7750 IceQ X Turbo

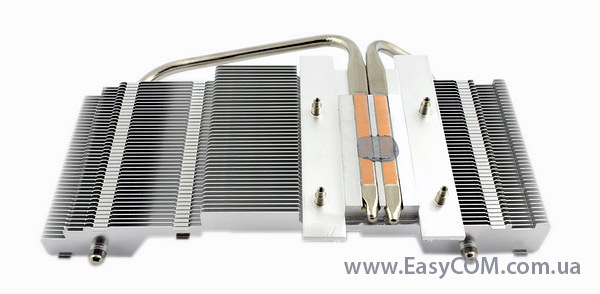

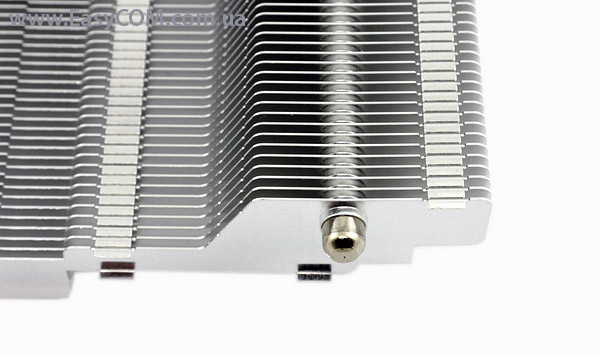

Для більш рівномірного розподілу тепла по всій площі радіатора застосовуються дві мідні теплові трубки діаметром 6 мм. Варто окремо відзначити, що теплові трубки покриті шаром нікелю, який допоможе запобігти процесу швидкого окиснення міді при експлуатації та падіння ефективності теплообміну.

Також можна звернути увагу на технологію безпосереднього контакту теплових трубок із графічним кристалом через шар термопасти, яка досить часто зустрічається в сучасних відеокартах.

HIS Radeon HD 7750 IceQ X Turbo

Як видно на світлинах вище, уся конструкція зібрана без використання припою, теплові трубки просто вставлені в ребра радіатора.

На жаль, силові елементи плати та чіпи пам'яті не контактують із системою охолодження, що може негативно позначитися на розгінному потенціалі відеокарти.

HIS Radeon HD 7750 IceQ X Turbo

При автоматичному регулюванні швидкості обертання вентилятора, у режимі максимального навантаження графічне ядро нагрілося до 50 градусів, а кулер, судячи з показів моніторингу, працював при цьому всього на чверть від максимально можливих обертів вентилятора.

Рівень шуму при такому режимі роботи мінімальний і практично не розрізняється на тлі інших комплектуючих.

HIS Radeon HD 7750 IceQ X Turbo

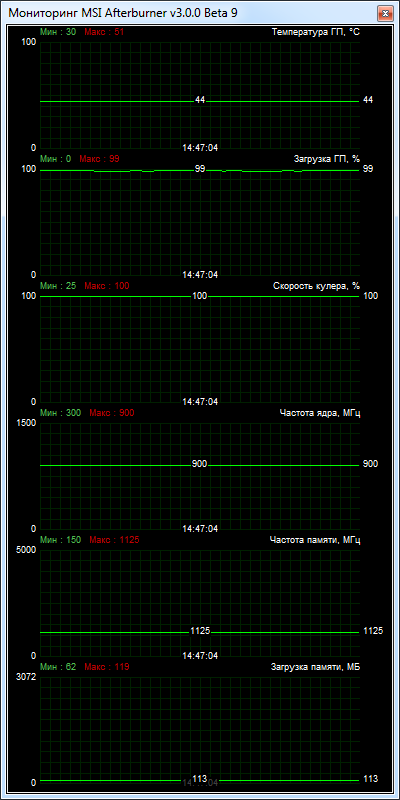

У режимі максимальної швидкості обертання вентилятора температура GPU опускається до 44 градусів. На жаль, на максимальних обертах рівень шуму значно перевищує середній рівень і виділяється на тлі інших комплектуючих.

HIS Radeon HD 7750 IceQ X Turbo
