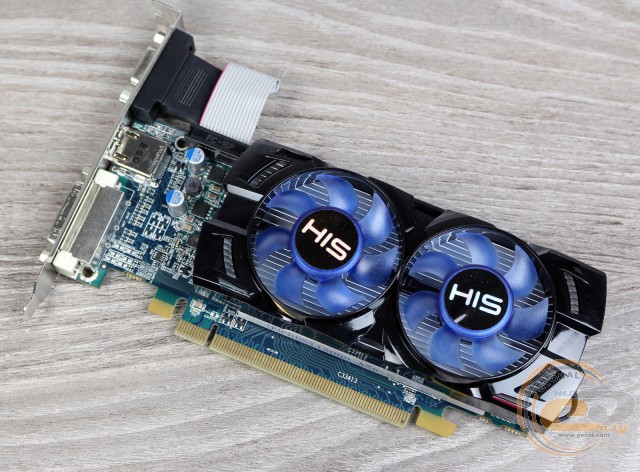

Огляд і тестування відеокарти HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

Далеко не секрет, що не всім користувачам необхідна високопродуктивна й дорога відеокарта. Деякі воліють використовувати у своєму побуті компактні системи в якості програвачів медіаконтенту на ТВ. Саме для такого випадку й призначена розглянута в даному матеріалі відеокарта HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G), яка не просто порадує вас низькопрофільним форм-фактором, але й дозволить використовувати ПК для занурення в світ ігор, нехай і не на максимальних налаштуваннях якості й не в роздільній здатності Full HD. Однак цього і не можна вимагати від графічного прискорювача вартістю орієнтовно $100.

Також відзначимо, що для зручності надалі ми будемо використовувати скорочені його назви: HIS 7750 iCooler 1GB GDDR5 і HIS H775FN1G.

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

Специфікація:

Модель

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA

(HIS H775FN1G)

Графічне ядро

AMD Radeon HD 7750 (Cape Verde)

Кількість універсальних шейдерних процесорів

512

Підтримувані API і технології

Microsoft DirectX 11.2, OpenGL 4.2, OpenCL 1.2, DirectCompute 11, AvivoHD, AMD Eyefinity, AMD HD3D, AMD PowerTune, AMD App Acceleration, AMD CrossFire

Частота графічного ядра, МГц

800

Частота пам'яті (ефективна), МГц

1125 (4500)

Обсяг пам'яті, МБ

1024

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

128

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова – до 4096 x 2160

Аналогова − до 2048 x 1536

Інтерфейси виведення зображення

1 x DVI-I

1 x HDMI

1 x D-Sub

Підтримка HDCP і декодування HD-відео

Є

Мінімальна потужність блока живлення, Вт

400

Розміри з офіційного сайту (згідно з вимірами у нашій тестовій лабораторії), мм

194 х 122

(190 х 71)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії HIS або сайту виробника GPU.

Сайт виробника

HIS

На офіційному сайті зазначено, що референсна частота GPU AMD Radeon HD 7750 може досягати 900 МГц, а обсяг відеопам'яті – 2 ГБ. У цьому випадку інженери компанії HIS також внесли зміни в друковану плату, елементну базу та систему охолодження.

Упаковка та комплектація

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

Відеокарта HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA постачається в компактній коробці зі щільного картону, прикрашеного кольоровою поліграфією. Крім найменувань компанії-виробника та моделі пристрою, у нижній частині нанесені логотипи, які вказують обсяг та тип використовуваної відеопам'яті (1 ГБ GDDR5) і тип застосовуваного внутрішнього інтерфейсу (PCI Express 3.0).

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

Зворотна сторона коробки відведена під рекламний опис переваг відеоприскорювачів серії HIS Radeon HD 7750. Також тут розташований перелік підтримуваних технологій і коротка специфікація пристрою. Системні вимоги до блока живлення комп'ютера, у який планується встановлення даної моделі, також наведений на звороті. Виходячи з них, БЖ повинен мати потужність не менше 400 Вт для монтажу однієї відеокарти та 500 Вт, у випадку використання зв'язування із двох HIS H775FN1G.

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

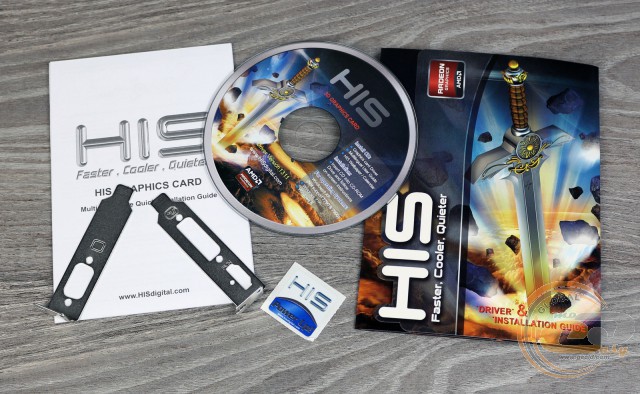

Комплект поставки включає до свого складу традиційну коротку інструкцію зі встановлення, диск із програмним забезпеченням і драйверами, а також дві змінні заглушки для інтерфейсної панелі. Вони дозволяють винести роз’єм D-Sub, підключений за допомогою гнучкого шлейфа, у сусідній слот або відключити його зовсім, якщо приєднання аналогового монітора не потрібне.

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

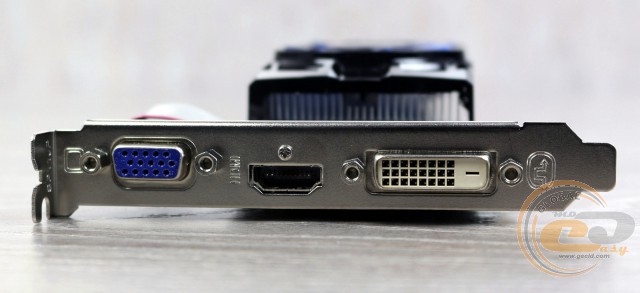

Для виведення зображення передбачений досить універсальний набір інтерфейсів, який без проблем дозволить підключити як сучасні цифрові монітори, так і аналогові:

  • 1 x DVI-D;
  • 1 х HDMI;
  • 1 х D-Sub.

Підтримуються наступні роздільні здатності:

  • цифрова − до 4096 x 2160;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

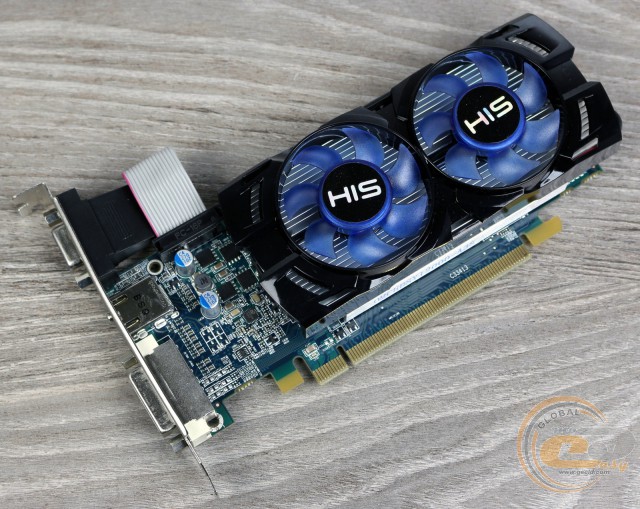

HIS 7750 iCooler 1GB GDDR5 виконана на друкованій платі низькопрофільного формату. З відключеним відеовиходом D-Sub висота текстоліту не перевищує 71 мм, що робить модель сумісною навіть із невеликими корпусами для складання HTPC.

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

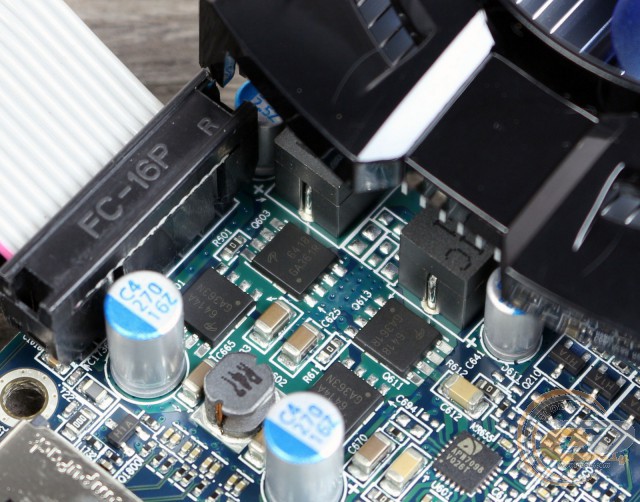

Модуль стабілізації живлення виконаний за трифазною схемою, де дві фази використовуються для живлення графічного ядра, а одна − для відеопам'яті.

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

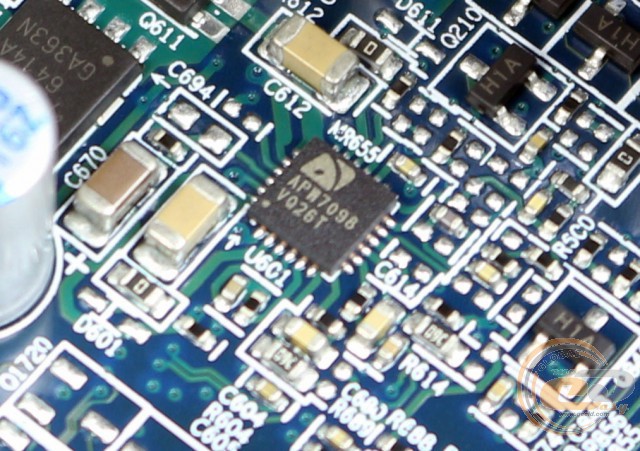

У якості ШІМ-контролера використовується мікросхема APW7098 виробництва компанії Anpec Electronics. Аналогічно більшості продуктів на основі AMD Radeon HD 7750, живлення HIS H775FN1G здійснюється винятково через шину PCI Express.

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

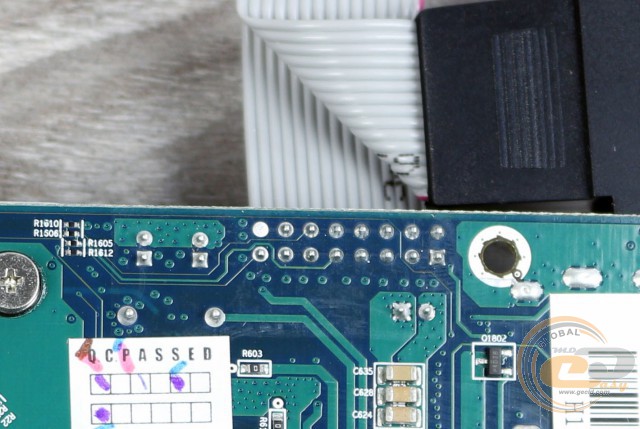

На платі відсутній роз’єм для підключення містка AMD CrossFire, оскільки підтримка даної технології реалізована винятково на програмному рівні.

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

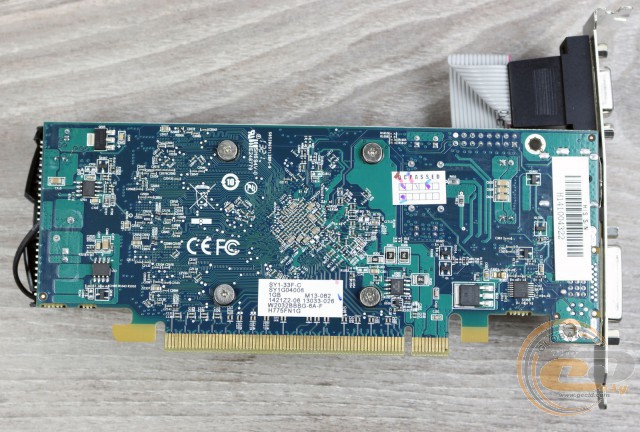

Зворотна сторона відеокарти привертає увагу хіба що наявністю кількох елементів системи живлення.

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

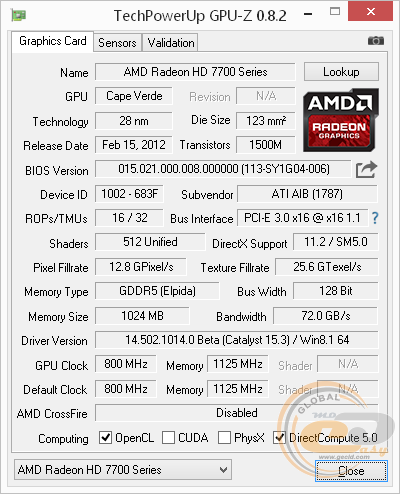

В основі HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G) лежить виконане за нормами 28-нм техпроцесу графічне ядро AMD Cape Verde, яке має у своєму розпорядженні 512 універсальних шейдерних конвеєрів, 32 текстурних і 16 растрових блоків. Частота роботи графічного ядра, як ми вже згадували, відповідає 800 МГц.

Пам'ять адаптера, загальним обсягом 1 ГБ, набрана з мікросхем компанії Elpida. Вона працює на рекомендованій компанією AMD ефективній частоті 4500 МГц. Обмін даними між графічним ядром і пам'яттю здійснюється через 128-бітну шину, яка здатна пропускати 72,0 ГБ інформації за секунду.

Система охолодження

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

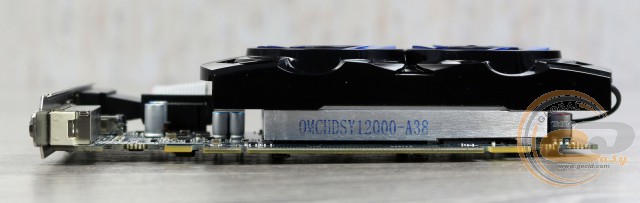

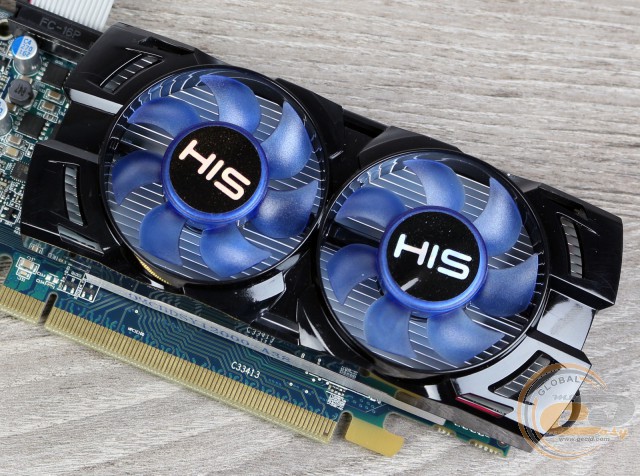

Фірмова система охолодження iCooler відрізняється досить стриманим дизайном. Вона практично не виступає за межі друкованої плати. Відеокарта зі встановленою СО займає два слоти розширення і має загальну довжину 190 мм (згідно з вимірами в нашій тестовій лабораторії).

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

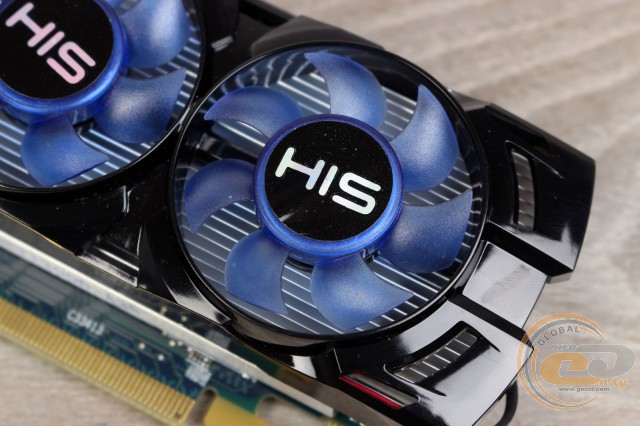

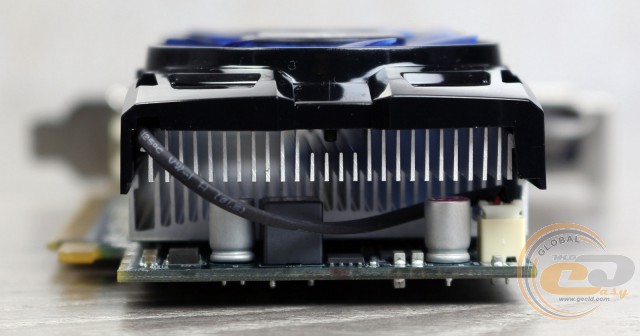

Безпосередньо сам кулер складається із цільного алюмінієвого радіатора з поздовжнім оребренням і двох осьових вентиляторів з діаметром лопатей 47 мм, закріплених на пластиковому кожусі, який накриває всю конструкцію зверху.

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 58 градусів, а кулер, судячи з показів моніторингу, працював при цьому на 39% від своєї максимальної потужності. Рівень шуму при цьому був низьким і абсолютно комфортним (3420 – 3560 об/хв).

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

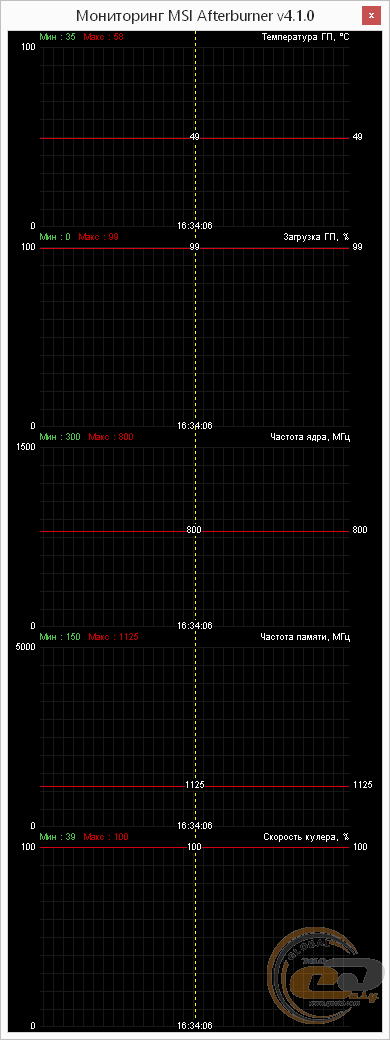

У режимі максимальної швидкості обертання вентиляторів температура GPU знизилася до 49 градусів. Видаваний при цьому шум наблизився до середнього рівня і був некомфортним (6250 – 6350 об/хв).

HIS 7750 iCooler 1GB GDDR5 PCI-E DVI/HDMI/VGA (H775FN1G)

При відсутності навантаження частоти графічного ядра та пам'яті автоматично знижувалися, що приводило до меншого їхнього енергоспоживання і тепловиділення. Кулер у такому режимі працював практично безшумно (3420 – 3560 об/хв), а температура графічного ядра не перевищувала позначку в 36 градусів.
