Огляд відеокарти GIGABYTE GeForce 9800 GT з 1 ГБ відеопам’яті та безшумним охолодженням

Хвиля популярності графічного процесора NVIDIA GeForce 9800 GT дотепер дозволяє багатьом виробникам анонсувати все нові рішення на його основі. «Референсними» адаптерами споживачів вже не здивуєш, тому, як правило, використовуються гарні рекламні заклики, які найчастіше так і залишаються всього лише гарними словами. Сьогодні до нас на тестування потрапила відеокарта GIGABYTE GV-N98TSL-1GI, виготовлена за технологією Ultra Durable VGA і оснащена фірмовою пасивною системою охолодження Silent Cell. Спробуємо перевірити виправданість використання обраного методу охолодження.

GIGABYTE GV-N98TSL-1GI

Розглянемо специфікацію відеоприскорювача.

Виробник і модель

GIGABYTE GV-N98TSL-1GI

Графічне ядро

NVIDIA GeForce 9800 GT (G92-283-B1)

Конвеєра

112 уніфікованих потокових

Підтримувані API

DirectХ 10.0 (Shader Model 4.0)
 OpenGL 2.0

Частота ядра (шейдерного домену), МГц

600 (1500)

Об'єм (тип) пам'яті, Мб

1024 (GDDR3)

Частота (ефективна) пам'яті, МГц

900 (1800)

Шина пам'яті

256-розрядна

Стандарт шини

PCI Express 2.0 x16

Максимальна роздільна здатність

До 2560 x 1600 у режимі dual-link DVI
 До 2048 х 1536 при 85 Гц по аналоговому VGA

Виходи

1x HDMI
 1x DVI-I
1x VGA

Підтримка HDCP
 Декодування HD-відео

Є
 H.264, VC-1, MPEG2 й WMV9

Драйвери

Свіжі драйвери можна скачати з:
 - сайта підтримки;
- сайт виробника GPU.

Сайт виробника

http://www.gigabyte.com.tw/

GIGABYTE GV-N98TSL-1GI

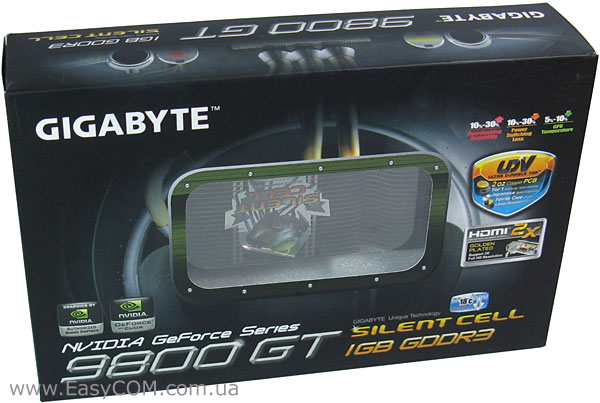

Відеоадаптер поставляється в не зовсім звично стилізованій коробці з великим вирізом у вигляді вікна, через яке проглядається наклейка на радіаторі Silent Cell - одне з головних переваг адаптера. Згадується також використання технології Ultra Durable VGA і наявність 1 ГБ відеопам'яті стандарту GDDR3. Наклейка HDMI 2X повідомляє про підтримку двох HDMI виходів, але виробник «забув» вказати, що ця умова виконується тільки при опціональній наявності в комплекті поставки перехідника з DVI на HDMI.

GIGABYTE GV-N98TSL-1GI

На тильній стороні докладно описується процес охолодження (його також можна побачити на спеціальній сторінці сайту GIGABYTE). На російськомовному дзеркалі дана технологія помилково має назву Silent-Sell. Там же згадується те, що «всі графічні плати нового покоління GIGABYTE Silent Cell успішно пройшли 100-годинне випробування на надійність, виконуючи інтенсивні 3D-тести в термокамері при температурі 50 °С». Якщо дані заяви не голослівні, то така турбота про якість і надійність своєї продукції викликає замилування.

Зазначені і мінімальні вимоги до блоку живлення - він повинен мати потужність від 450 Вт і забезпечувати 24 А по лінії 12В. Для роботи адаптера необхіден один 6-контактний роз’єм живлення відеокарти.

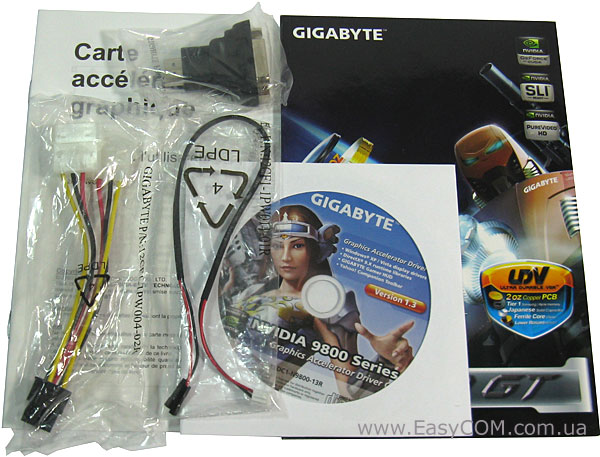

У комплект поставки, крім відеоприскорювача, входять:

  • Перехідник з Molex на 6-контактний роз’єм живлення відеокарти;
  • Перехідник з HDMI на DVI;
  • Кабель S/PDIF;
  • Керівництво користувача;
  • CD-диск з драйверами та утилітами.

Даного набору буде цілком достатньо для повноцінного використання графічного адаптера, хоча виробник міг би доповнити цей набір будь-яким відмітним атрибутом, наприклад, самою звичайною наклейкою на системний блок.

GIGABYTE GV-N98TSL-1GI

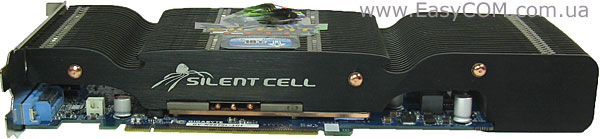

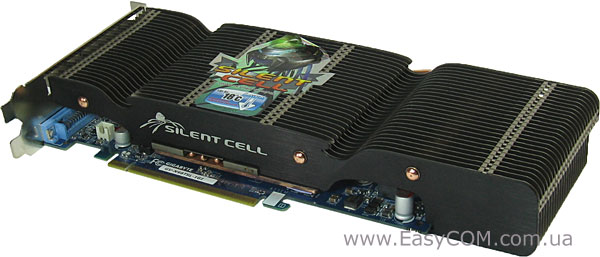

Зовнішній вигляд адаптера дуже вражає. Охолоджуючий радіатор, крім того, що покриває повністю друковану плату, ще і виступає за її межі майже на 5 см, а сумарна довжина відеокарти становить цілих 27 см.

GIGABYTE GV-N98TSL-1GI

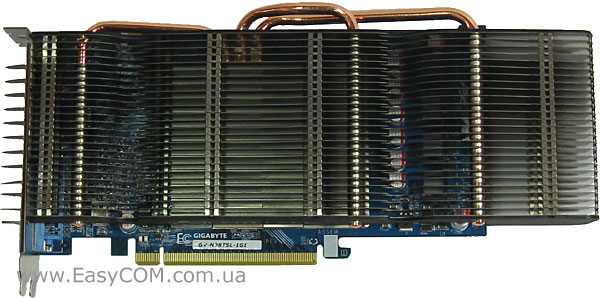

Технологія охолодження Silent Cell є еволюційним розвитком досить успішної Muli-Core Cooling (більш докладно з нею можна ознайомитися в нашому огляді відеоадаптера GIGABYTE GV-NX96T512HP). Основною відмітною рисою «новітньої технології Silent Cell» є «найвища ефективність тепловідведення», а що, якщо вірити рекламним проспектам GIGABYTE, «забезпечує зниження температури в середньому на 18-20 ºС в порівнянні з типовим рішенням». Якщо візуально порівняти радіатори цих двох систем охолодження, то стане ясно, у чому саме полягає обіцяна ефективність. Замість трьох точок дотику теплових трубок з радіатором тепер використовується всього одна - «бутерброд» з алюмінієвих ребер і мідної основи. Тепловідведення забезпечується масивом тонких пластин, вдушених між ребрами алюмінієвої пластини, а елементна структура радіатора підсилює ефект охолодження завдяки природній конвекції. Як бачимо - нічого нового винайдено не було, кількість теплових трубок зменшилося на одну, а ось площа радіатора навпаки істотно збільшилася. На скільки виправдані дані нововведення, ми зможемо довідатися вже в процесі тестування.

GIGABYTE GV-N98TSL-1GI

GIGABYTE GV-N98TSL-1GI

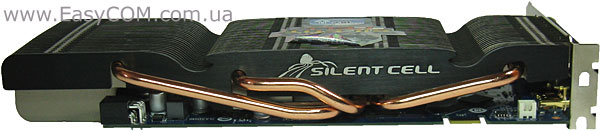

Особлива форма виконання радіатора також є фірмовим нововведенням та однією з необхідних умов природної конвекції. Сама ж конструкція радіатора виконана досить дбайливо. На бічних ребрах виробником нанесені назва та емблема використовуваної технології.

GIGABYTE GV-N98TSL-1GI

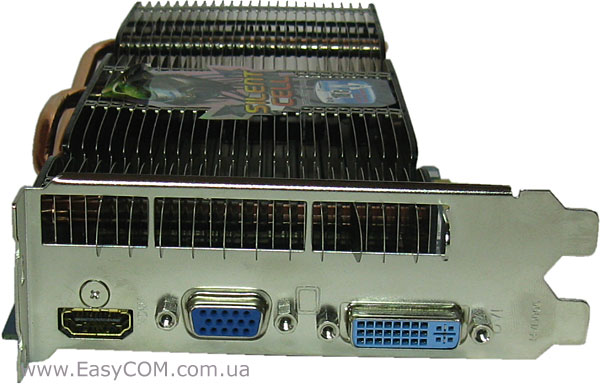

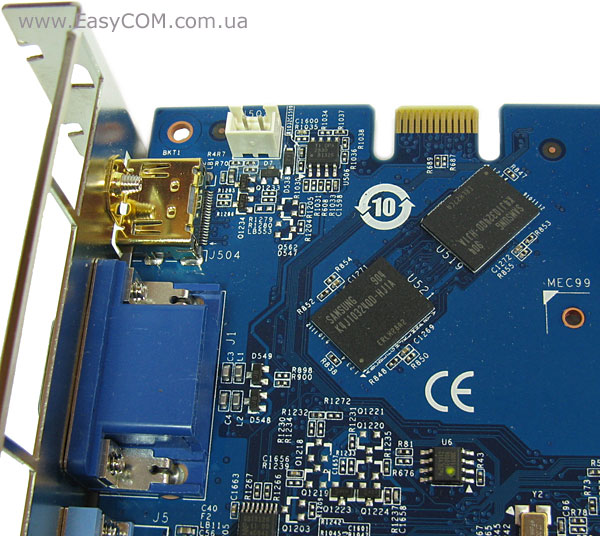

Частина радіатора виступає за межі системного блоку та забезпечує поліпшення природної вентиляції. На інтерфейсну панель виведені роз’єми DVI, VGA і HDMI. Перехідник з комплекту поставки дозволяє перетворити порт HDMI у додатковий роз’єм DVI. Необхідно помітити відсутність підтримки TV-Out, хоча в цей час його актуальність поступово зменшується.

GIGABYTE GV-N98TSL-1GI

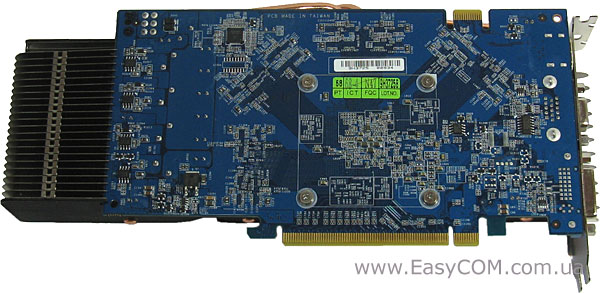

На звороті друкованої плати багато дрібних елементів. Присутня наклейка з серійним номером відеокарти.

GIGABYTE GV-N98TSL-1GI

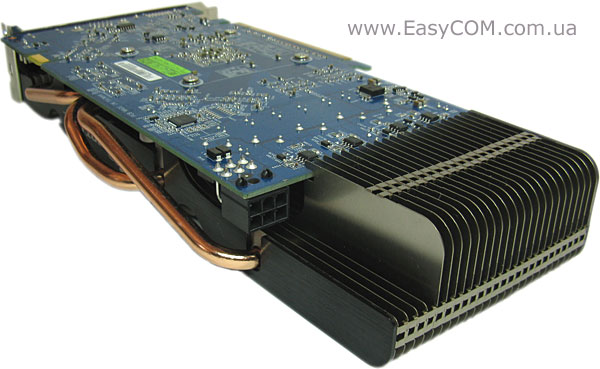

З підключенням додаткового живлення можуть виникнути певні проблеми. Вірніше, труднощі виникнуть при відключенні роз’єму живлення від відеокарти - засувка роз’єму накрита радіатором, тому бажано запастися підручними засобами.

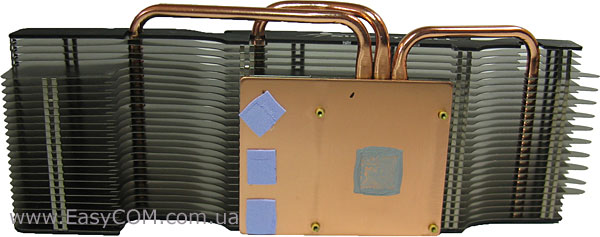

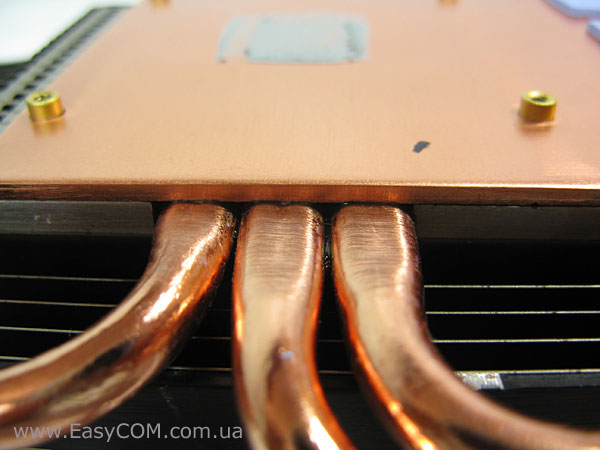

Площа мідної основи збільшена на 285% у порівнянні з аналогами. Завдяки цьому вона накриває крім графічного процесора ще і три мікросхеми пам'яті. Трохи незрозуміло чому був обраний саме такий розмір, адже можна було б ще більше збільшити основу та  таким чином забезпечити тепловідведення від всіх чіпів відеопам'яті.

Якість обробки основи не ідеальна, але досить гарна. Контакт теплових трубок і основи з мідної підошви та алюмінієвих пластин забезпечується за допомогою термоклею. Логіка підказує, що розумніше було б відмовитися від використання клею на користь пайки. Можливо, інженери GIGABYTE навмисно залишили можливості для поліпшення, а значить і для випуску чергової реінкарнації фірмового охолодження.

GIGABYTE GV-N98TSL-1GI

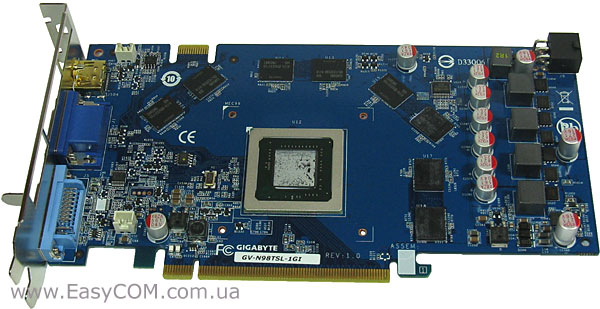

Дизайн друкованої плати абсолютно ідентичний адаптеру GIGABYTE GV-N98TOC-512I. Під наклейкою біля роз’єму PCI Express x16 ми знайшли вже знайомий напис GV-N98TOC-1GI, що підтвердило наші припущення про використання плат одного дизайну для версій, оснащених 512 МБ та 1024 МБ відеопам'яттю.

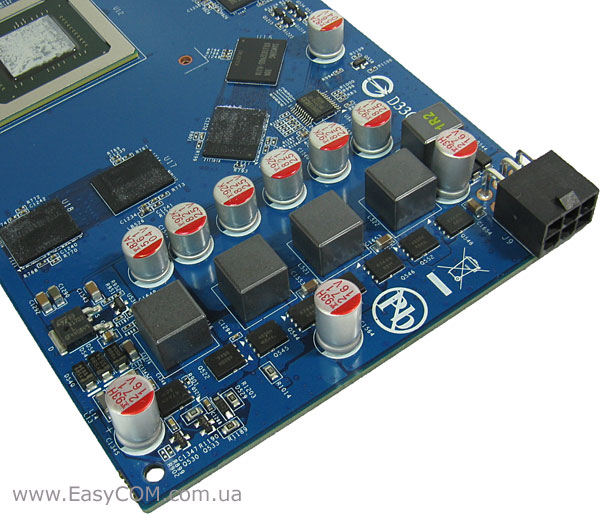

Живлення графічного адаптера забезпечується також знайомим чотирьохфазним стабілізатором напруги.

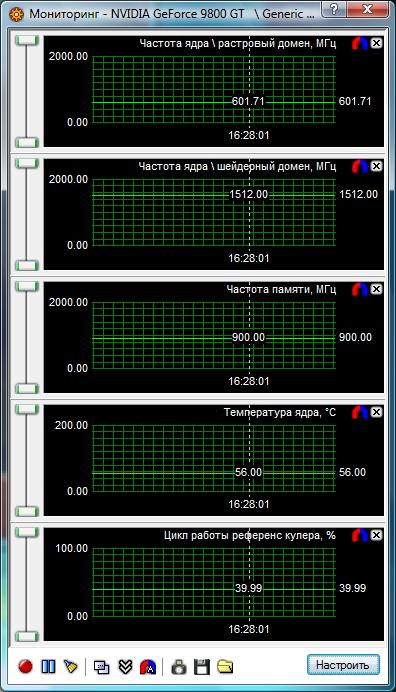

На платі присутній невикористаний роз’єм для підключення вентилятора. Як ми побачимо далі, швидкість його обертання регулюється пропорційно зміні температури графічного процесора. Дана можливість надає споживачу досить просту модернізацію штатної системи охолодження.

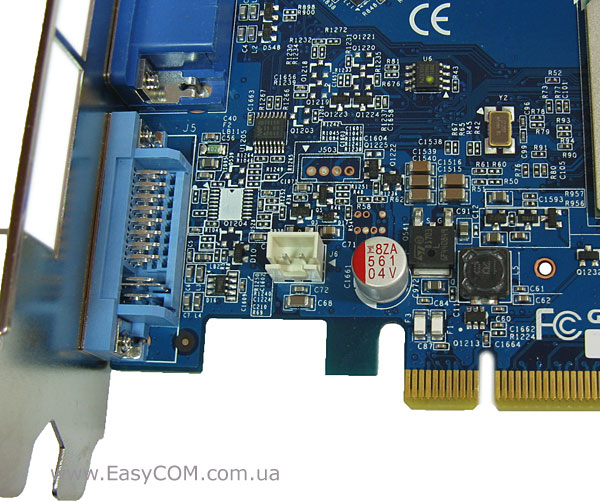

Біля інтерфейсу MIO, використовуваного для об'єднання двох відеоадаптерів у режимі SLI, встановлений роз’єм SPDIF. З його допомогою (при з'єднанні цифрового виходу звукової карти з роз’ємом на відеокарті) здійснюється виведення звуку через HDMI.

GIGABYTE GV-N98TSL-1GI

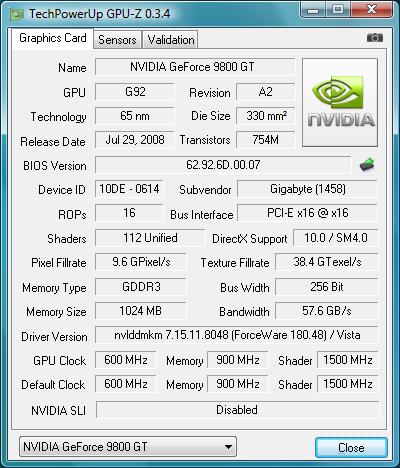

У якості основи графічного прискорювача GIGABYTE GV-N98TOC-512I використовується чіп NVIDIA G92-283-B1, виготовлений по 55 нм технології. У нашому випадку утиліта GPU-Z розпізнала його не зовсім коректно. Робочі частоти відеопроцесора, шейдерного блоку та відеопам'яті не відрізняються від рекомендованих і відповідно рівні 600 МГц, 1500 МГц та 1800 МГц.

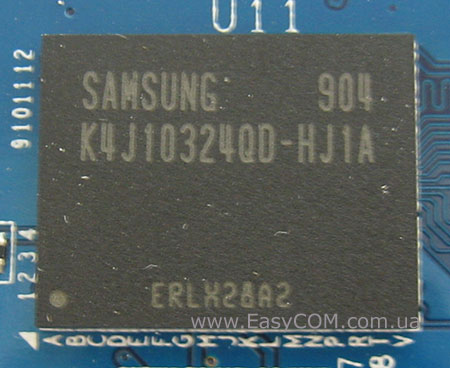

На платі розпаяні вісім чіпів GDDR3 пам'яті виробництва Samsung з маркуванням K4J10324QD-HJ1A. Об'єм кожного чіпу дорівнює 128 МБ, а номінальна робоча частота - 1000 МГц (2000 МГц ефективна).

Тепер перейдемо до самої цікавої частини нашого огляду – тестуванню можливостей охолодження за допомогою технології Silent Cell.

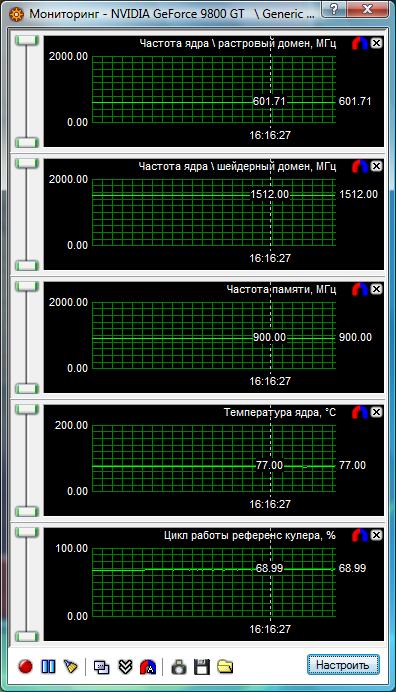

При максимальному завантаженні температура графічного ядра склала 77 °С. За умови абсолютної безшумності це гідний результат. Але це ще не межа можливостей. Для збільшення ефективності роботи системи охолодження ми використали VIZO Propeller.
