Огляд і тестування відеокарти ASUS STRIX R9 380 (STRIX-R9380-DC2OC-2GD5-GAMING) на AMD Radeon R9 380

Продовжуючи знайомство з лінійкою відеокарт AMD Radeon Rx 300, після розмови про AMD Radeon R9 390, яка є свого роду модифікацією AMD Radeon R9 290, ми перейдемо до більш доступного рішення, а саме до AMD Radeon R9 380.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

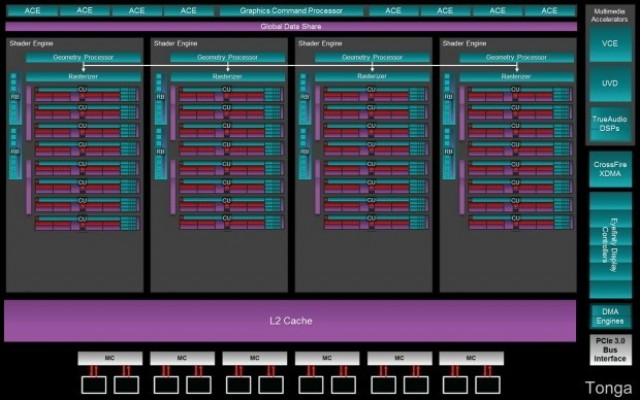

За аналогією з розглянутою раніше моделлю, новинка одержала перейменоване й дещо дороблене графічне ядро від торішнього адаптера AMD Radeon R9 285, яке отримало нове ім'я − AMD Antigua PRO замість AMD Tonga PRO. При цьому яких-небудь істотних конструктивних змін у нього внесене не було: чіп усе так само включає до свого складу 1792 потокових процесорів, 112 текстурних модулів і 32 блоки растеризації. Що ж стосується підсистеми відеопам'яті, то заявлені дві версії відеокарти: одна з 2 ГБ, які працюють на ефективній частоті 5500 МГц, і друга з 4 ГБ і частотою 5700 МГц.



AMD

Radeon R9 390

AMD

Radeon R9 290

AMD

Radeon R9 380

AMD

Radeon R9 285

Кодове ім'я

Grenada PRO

Hawaii PRO

Antigua PRO

Tonga PRO

Кількість потокових процесорів

2560

2560

1792

1792

Текстурні блоки

160

160

112

112

Блоки растеризації (ROP)

64

64

32

32

Частота графічного процесора, МГц

1000

947

970

918

Ефективна частота відеопам'яті, МГц

6000

5000

5500 / 5700

5500

Обсяг відеопам'яті, ГБ

8

4

2 / 4

2

Інтерфейс відеопам'яті, біт

512

512

256

256

Як бачимо, ще однією відмінністю AMD Radeon R9 380 від попередника в особі AMD Radeon R9 285 є підвищена частота роботи графічного ядра з 918 до 970 МГц. В іншому ж ніяких критичних розбіжностей у характеристиках між ними немає. Окремо відзначимо, що компанія AMD заявляє про оптимізацію енергоспоживання GPU, що було досягнуто шляхом удосконалення виробничого процесу. Це й дозволило додатково наростити частоту роботи ядра.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

Давайте ж перейдемо до більш докладного вивчення новинки на прикладі відеокарти ASUS STRIX R9 380 (STRIX-R9380-DC2OC-2GD5-GAMING).

Модель

ASUS STRIX R9 380 (STRIX-R9380-DC2OC-2GD5-GAMING)

Графічне ядро

AMD Radeon R9 380 (Antigua PRO)

Кількість універсальних шейдерних процесорів

1792

Підтримувані API та технології

DirectX 12, OpenGL 4.5, AMD Mantle, AMD Eyefinity, AMD App Acceleration, AMD HD3D, AMD CrossFireX, AMD PowerPlay, AMD PowerTune, AMD ZeroCore, AMD TrueAudio, AMD Virtual Super Resolution, AMD Frame Rate Target Control, Vulcan, AMD FreeSync, OpenCL 2.0, AMD LiquidVR

Частота графічного ядра, МГц

«OC»

1010

«Gaming»

990

Частота пам'яті (ефективна), МГц

1375 (5500)

Обсяг пам'яті, ГБ

2

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Пропускна здатність пам'яті, ГБ/с

176,6

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

4096 x 2160

Інтерфейси виведення зображення

1 х DVI-D

1 х DVI-I

1 х HDMI

1 х DisplayPort

Підтримка HDCP і декодування HD-відео

Є

Мінімальна потужність блока живлення, Вт

500

Розміри з офіційного сайту (згідно з вимірами в нашій тестовій лабораторії), мм

271 x 139 x 42 (284 х 139)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU

Сайт виробника

ASUS

Як і всі відеокарти серії ASUS STRIX, новинка одержала доволі великий список змін у порівнянні з еталонними характеристиками. Так, крім оригінальної друкованої плати, фірмової системи охолодження та поліпшеної елементної бази, присутній заводський розгін. Графічне ядро в режимі «OC» (у якому й здійснювалося тестування) працює на частоті 1010 МГц (приріст 4% щодо рекомендованих 970 МГц). Відеопам'ять при цьому функціонує на рекомендованій для версій з 2 ГБ швидкості 5500 МГц.

Упаковка та комплектація

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

Відеокарта ASUS STRIX R9 380 (STRIX-R9380-DC2OC-2GD5-GAMING) постачається в досить великій коробці, виконаній зі щільного картону й прикрашеній оригінальною та стильною поліграфією з логотипом лінійки ASUS STRIX. Крім найменування компанії-виробника і моделі пристрою, на ній зазначене використання фірмової системи охолодження DirectCU II з технологією 0dB FAN, яка забезпечує на 20% нижчу температуру в порівнянні з еталонним кулером радіального типу й переходить у пасивний режим при низьких навантаженнях.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

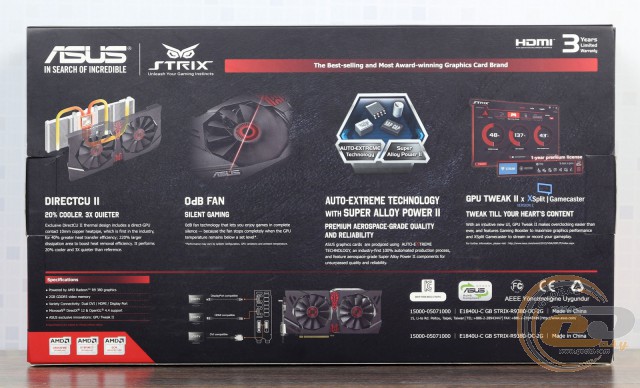

Зворотна сторона коробки традиційно відведена під дещо більш докладний опис переваг новинки. Також тут знаходиться схематичне зображення інтерфейсної панелі й згадування про можливості фірмової утиліти GPU Tweak II з функціями онлайн-трансляції (Online Streaming) і перемикання між згаданими вище режимами «Gaming» і «OC».

Що ж стосується переваг, то до них належать:

  • ASUS Auto-Extreme з Super Alloy Power II – тестована відеокарта створена на повністю автоматизованій лінії, що гарантує стабільно високу якість і забезпечує відмову від агресивних хімічних речовин у процесі виробництва. До того ж у її основі використовується якісна елементна база (Super Alloy Power II), яка дозволяє ще більше підвищити надійність роботи новинки.
  • 0dB FAN – забезпечує беззвучний режим функціонування відеокарти при низьких навантаженнях.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

Список системних вимог до комп'ютера, у який планується встановлення відеокарти, розташований на одній із бічних сторін коробки. Виходячи з рекомендацій, блок живлення в такій системі повинен мати потужність не менше 500 Вт і видавати мінімум 24 А по лінії +12В. Також тестована модель вимагає підключення одного 8-контактного кабелю PCIe.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

У комплекті з графічним адаптером ASUS STRIX-R9380-DC2OC-2GD5-GAMING ми виявили стандартну документацію та диск із ПЗ.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

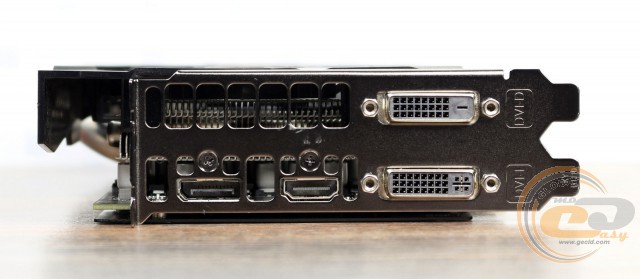

Для виведення зображення на тестованій новинці використовується наступний набір інтерфейсів:

  • 1 х DVI-D;
  • 1 х DVI-I;
  • 1 х HDMI;
  • 1 х DisplayPort.

Зовнішній вигляд і елементна база

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

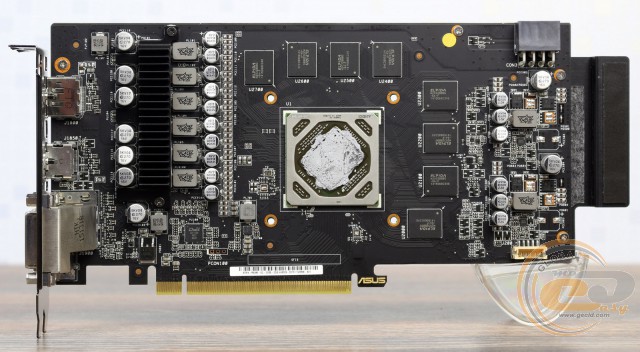

Модель ASUS STRIX R9 380 (STRIX-R9380-DC2OC-2GD5-GAMING) виконана на оригінальній друкованій платі чорного кольору, з еталонним принципом компонування. Використовувана елементна база відповідає фірмовій концепції Super Alloy Power II і включає до свого складу винятково високоякісні компоненти: твердотільні конденсатори, поліпшені МОН-транзистори та дроселі з феритовим осердям. Це підвищує стабільність і надійність роботи графічного адаптера в цілому, а також продовжує термін його служби.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

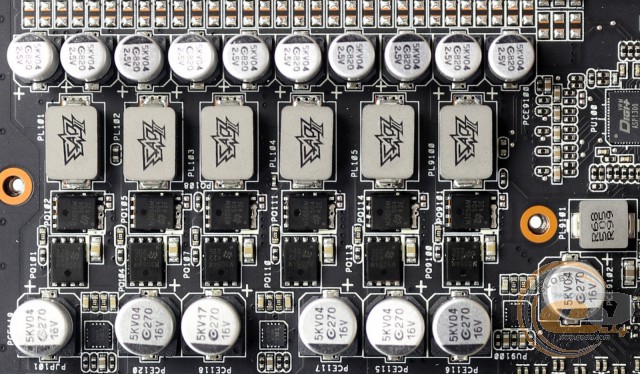

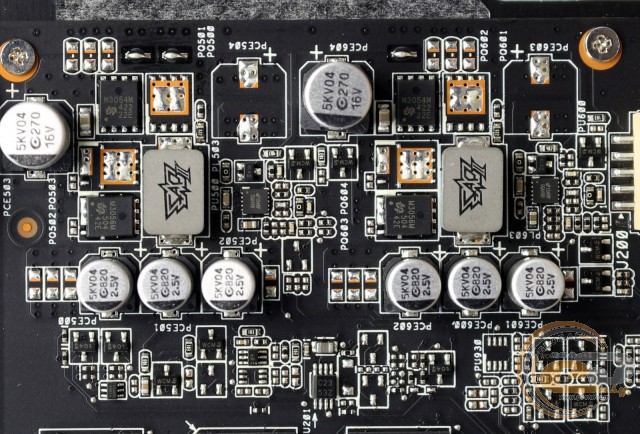

Живлення новинки виконане за посиленою 6+2-фазною схемою, де 6 фаз відповідають за живлення графічного ядра, а 2 призначені для підсистеми відеопам'яті.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

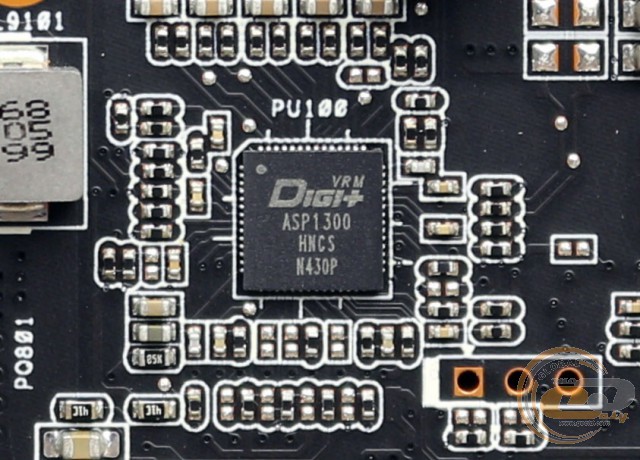

У якості цифрового ШІМ-контролера підсистеми живлення використовується вже знайома нам за старшою ASUS STRIX R9 390 мікросхема ASP1300.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

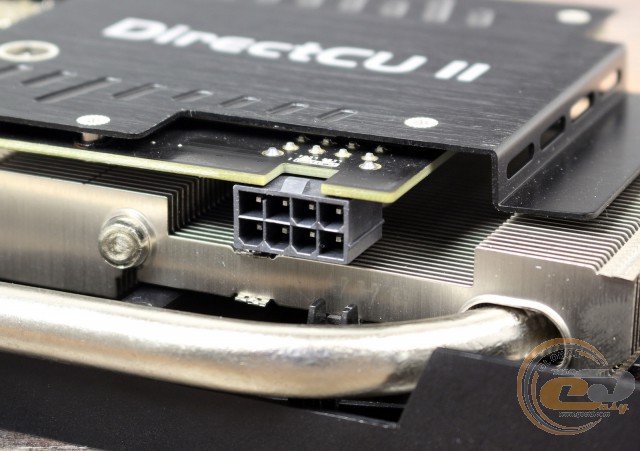

Для живлення тестованого графічного адаптера застосовується слот PCI Express x16 і один 8-контактний роз’єм PCIe, розташований на бічній стороні плати. Відзначимо, що кулер злегка ускладнює відключення кабелю PCIe.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

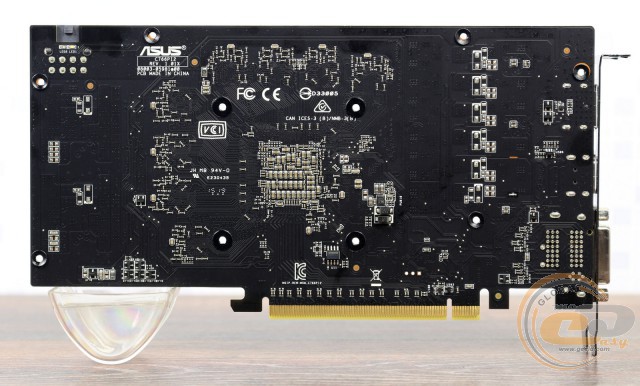

Зворотна сторона друкованої плати, з самого початку захищена масивною опорною пластиною, практично повністю позбавлена значимих елементів. Відзначимо й повну відсутність роз’ємів для містків AMD CrossFireX, оскільки дана технологія реалізована на програмному рівні.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

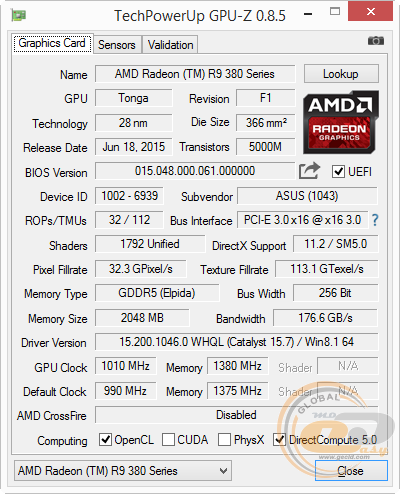

В основі ASUS STRIX-R9380-DC2OC-2GD5-GAMING лежить графічний чіп AMD Antigua PRO, який визначається утилітою GPU-Z 0.8.5 як AMD Tonga. Він виготовлений за нормами 28-нм техпроцесу і складається з 1792 універсальних шейдерних конвеєрів, 32 блоків растеризації та 112 текстурних блоків. Частота роботи GPU була підвищена до 1010 МГц щодо рекомендованих 970 МГц.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

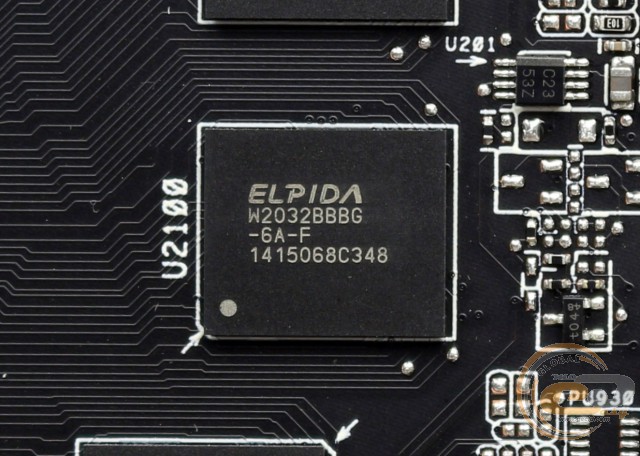

Пам'ять моделі ASUS STRIX R9 380, загальним обсягом 2 ГБ, набрана за допомогою 8 чіпів Elpida W2032BBBG-6A-F ємністю 2 Гбіт кожний, які працюють на рекомендованій ефективній частоті 5500 МГц. Обмін даними між графічним процесором і пам'яттю здійснюється через 256-бітну шину, яка здатна пропускати 176,6 ГБ інформації за секунду.

Система охолодження

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

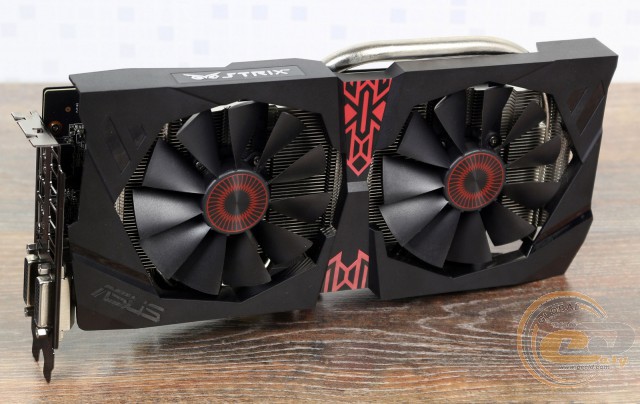

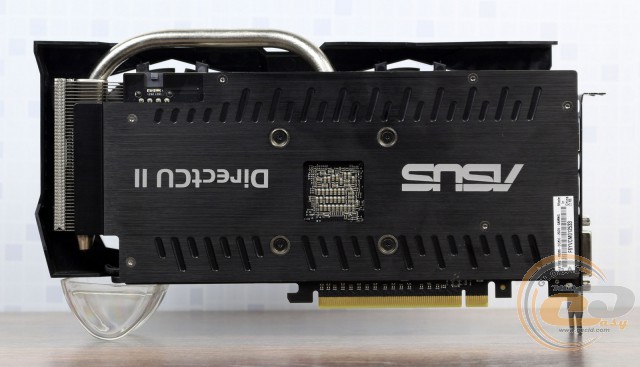

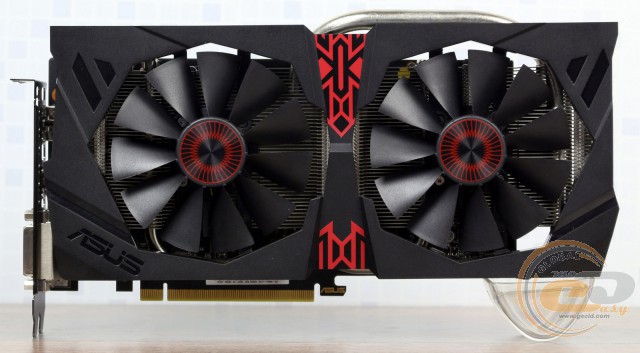

Відеокарта зі встановленою системою охолодження ASUS DirectCU II займає два слоти розширення та має загальну довжину 271 мм згідно з офіційним сайтом (284 мм згідно із вимірами в нашій тестовій лабораторії).

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

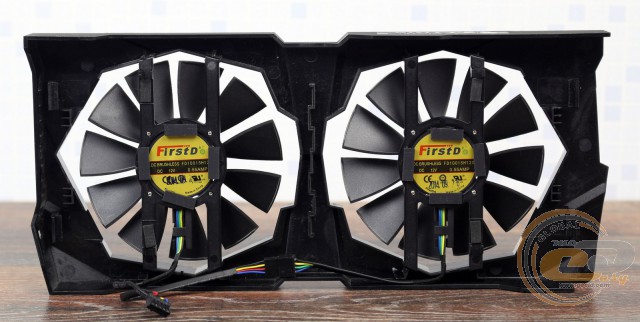

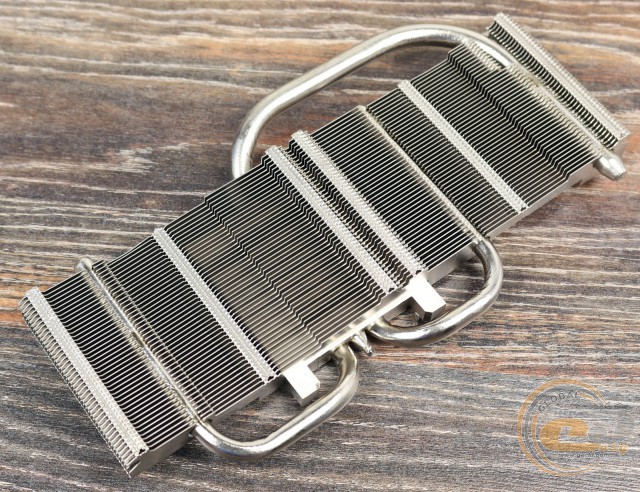

Охолоджувач складається з масивного радіатора, у конструкції якого застосовуються 45 подовжньо розташованих алюмінієвих пластин, і двох 95-мм осьових вентиляторів, закріплених на пластиковому кожусі.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

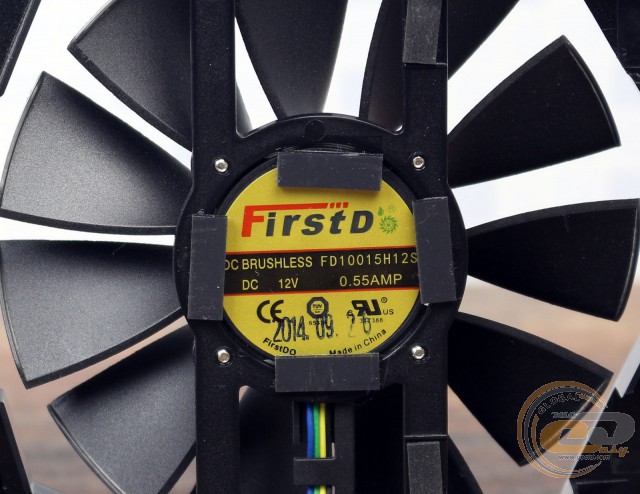

Безпосередньо самі вертушки виготовлені компанією FirstDO і мають маркування «FD10015H12S». Номінальна напруга їх роботи становить 12 В, а сила струму – 0,55 А, що дає підсумкову потужність на рівні 6,6 Вт.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

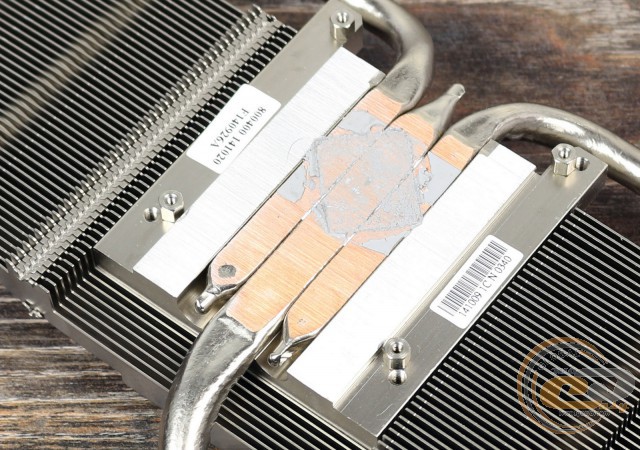

Для рівномірного розподілу тепла по всій площі радіатора застосовуються три мідні теплові трубки різного діаметру: дві 8-мм і одна 10-мм. Ребра радіатора та теплові трубки покриті шаром нікелю, який покликаний знизити падіння ефективності СО у процесі експлуатації, викликане окисненням металів. Стандартно для кулерів ASUS DirectCU застосовується схема безпосереднього контакту теплових трубок з поверхнею графічного процесора через невеликий шар термопасти для прискореного відведення надлишку тепла.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

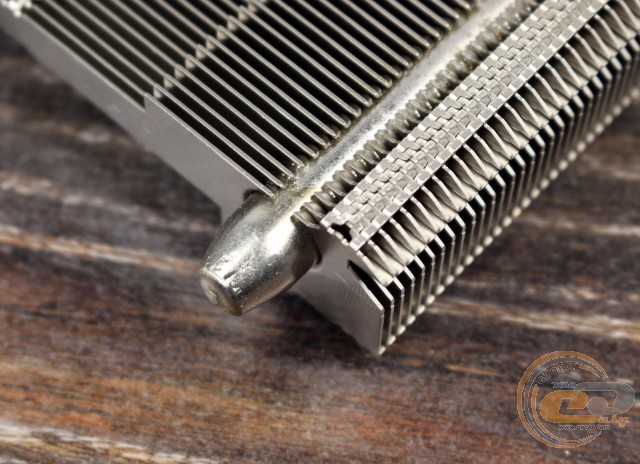

Для підвищення ефективності теплообміну трубки надійно припаяні до ребер алюмінієвого радіатора та мідної основи.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

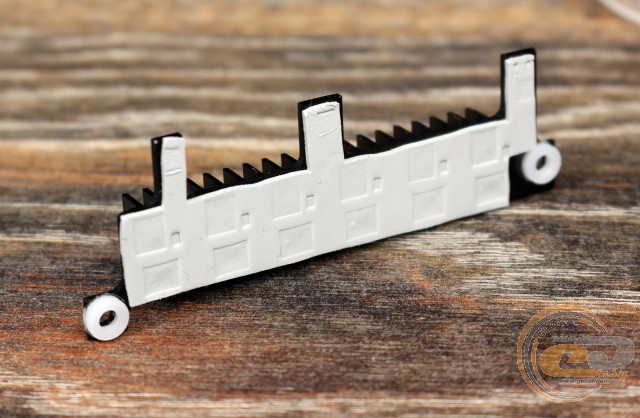

Для охолодження силових елементів підсистеми живлення використовується окремий низькопрофільний радіатор з термоінтерфейсом. А от мікросхеми пам'яті, на жаль, позбавлені якого-небудь додаткового охолодження.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

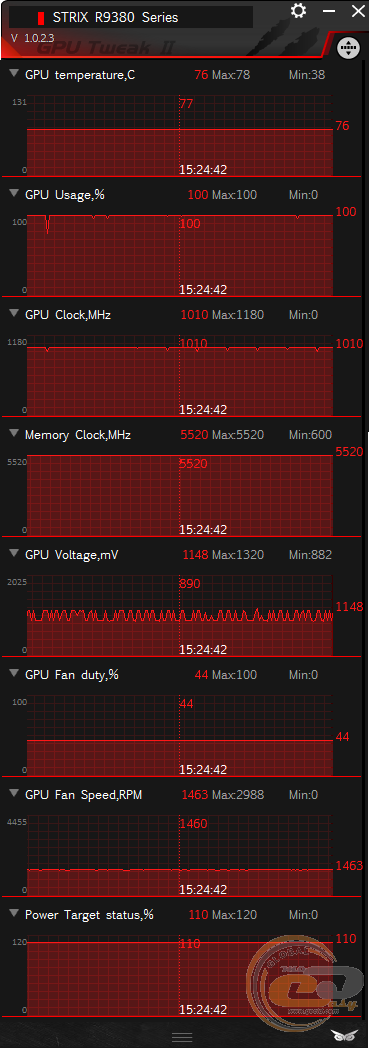

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 76°С, а кулер, судячи з показів моніторингу, працював при цьому на 44% від своєї максимальної потужності. Шум при цьому за суб'єктивними відчуттями був тихим і комфортним для повсякденного використання.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

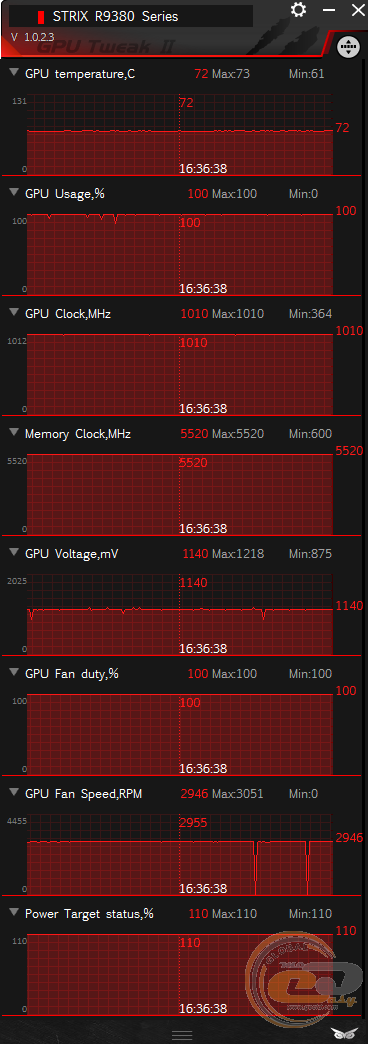

У режимі максимальної частоти обертання лопатей вентиляторів температура GPU опустилася до 72°С. При цьому шум цілком логічно перевищив середній рівень і став некомфортним для тривалої роботи біля ПК.

GeForce GTX 970 4GB GDDR5 inno3D iChill Ultra  AMD Radeon R9 285 2GB GDDR5 HIS Mini IceQ X2 OC  GeForce GTX 960 2GB GDDR5 ASUS TURBO OC  Radeon R9 390 8GB GDDR5 ASUS STRIX OC

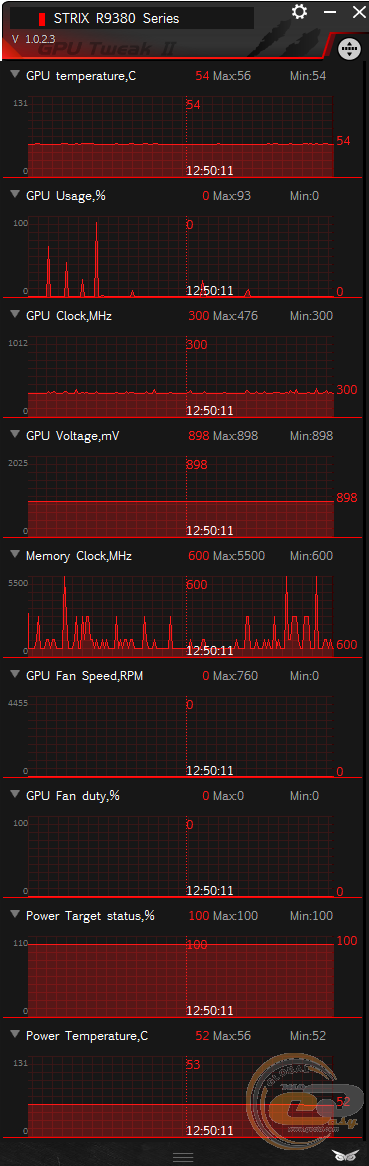

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання і тепловиділення. У такому режимі температура GPU не перевищувала 54°С, оскільки вентилятори взагалі перестали обертатися й система охолодження працювала в повністю пасивному режимі. Саме тут і проявляється робота згаданої вище технології 0dB FAN, яка забезпечує беззвучний режим функціонування відеокарти при низьких навантаженнях.
