Огляд і тестування відеокарти ASUS GeForce GTX 980 Ti STRIX OC

На початку весни 2015 року компанія NVIDIA порадувала всіх своїх шанувальників анонсом нової флагманської відеокарти − NVIDIA GeForce GTX TITAN X, випущеної на основі графічного процесора NVIDIA GM200-400. Вона й зараз утримує лідируючі позиції в плані продуктивності та вартості, яка становить звичні для таких рішень $999.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

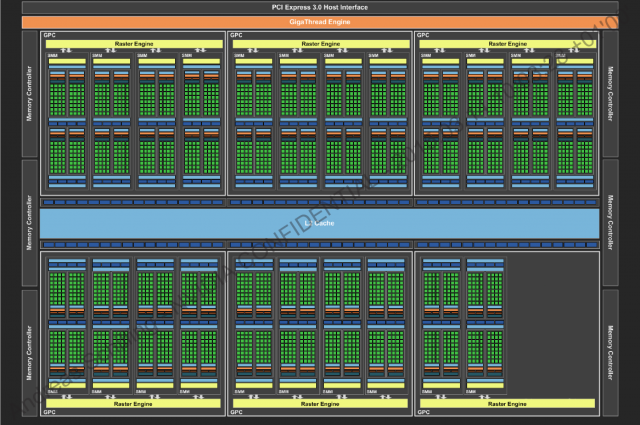

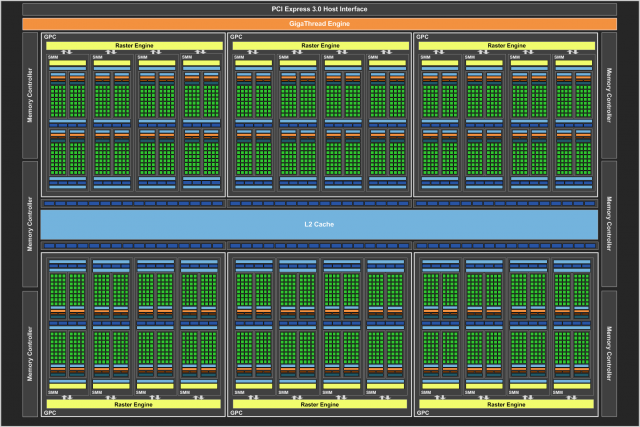

Новий флагманський графічний процесор NVIDIA GM200-400 побудований на основі 28-нм техпроцесу й складається із 8 млрд. транзисторів. Він включає до свого складу 24 SMM-блоки, кожний з яких складається зі 128 CUDA-ядер і 8 текстурних блоків. У підсумку флагман може похвалитися 3072 CUDA-ядрами та 192 текстурними блоками. Кількість ROP-блоків досягнула 96. Базова робоча частота GPU заявлена на рівні 1000 МГц, а динамічна досягає 1075 МГц. Що ж стосується продуктивності, то вона виявилася в середньому на 30% вищою, аніж в попереднього лідера серед одночіпових рішень (NVIDIA GeForce GTX 980).

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

Цілком логічно, що компанія NVIDIA вирішила не зупинятися на досягнутих успіхах і використовувати флагманський процесор у дещо урізаній версії. Мова йде про нову відеокарту NVIDIA GeForce GTX 980 Ti, яка й була представлена у перші дні літа 2015 року.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

На відміну від флагмана, графічний процесор NVIDIA GM200-310 в NVIDIA GeForce GTX 980 Ti позбувся 2-х SMM-блоків, тобто 256 CUDA-ядер разом із 16 текстурними блоками. При цьому шина пам'яті, кількість ROP-блоків і робочі частоти залишилися незмінними. Якщо ж згадати ситуацію з першим «титаном», то модель NVIDIA GeForce GTX 780 Ti, яка послідувала за ним, вийшла з повною версією чіпа NVIDIA GK110, тому виявилася більш продуктивною. У цьому випадку все по-іншому: NVIDIA GeForce GTX TITAN X виступає в якості топового рішення, тоді як NVIDIA GeForce GTX 980 Ti є його спрощеною й здешевленою версією.

Давайте для більшої наочності поглянемо на порівняльну таблицю характеристик поточних відеокарт верхнього сегменту від NVIDIA:



NVIDIA GeForce GTX TITAN X

NVIDIA GeForce GTX 980 Ti

NVIDIA GeForce GTX 980

NVIDIA GeForce GTX 780 Ti

Графічний процесор

GM200-400

GM200-310

GM204-400

GK110-425

Кількість CUDA-ядер

3072

2816

2048

2880

Кількість текстурних блоків

192

176

128

240

Кількість ROP-блоків

96

96

64

48

Базова частота, МГц

1000

1000

1126

875

Динамічна частота, МГц

1075

1075

1216

928

Шина пам'яті, біт

384

384

256

384

Ефективна частота пам'яті, МГц

7010

7010

7010

7010

Обсяг пам'яті, ГБ

12

6

4

3

Як бачимо, ще однією відмінністю NVIDIA GeForce GTX 980 Ti від NVIDIA GeForce GTX TITAN X є зменшений у два рази обсяг відеопам'яті.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

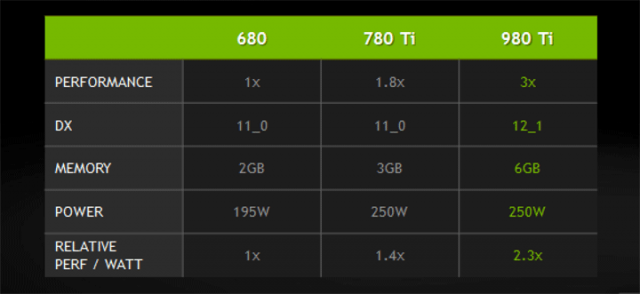

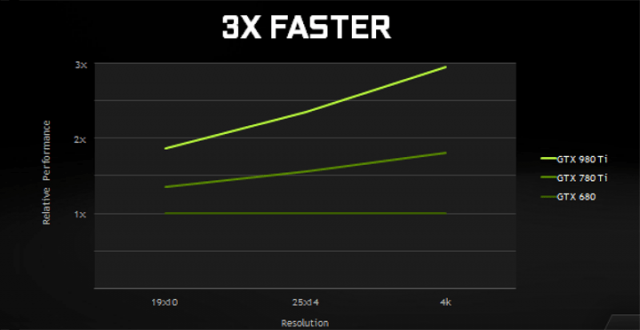

Як заявляє NVIDIA, новинка забезпечує істотний приріст продуктивності в порівнянні з NVIDIA GeForce GTX 680 і NVIDIA GeForce GTX 780 Ti. Найбільший відрив досягається при роздільній здатності 4K Ultra HD, яка стрімко набирає популярність серед забезпечених геймерів. Також переконливо виглядає порівняння за параметром продуктивність на ват. При цьому показник TDP новинки залишився на ідентичному рівні (250 Вт).

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

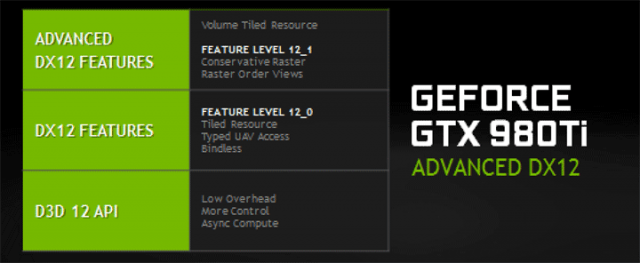

Ще однією важливою перевагою NVIDIA GeForce GTX 980 Ti є підтримка API DirectX 12 з найбільш повним на даний момент набором інструкцій (Feature Level 12_1).

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

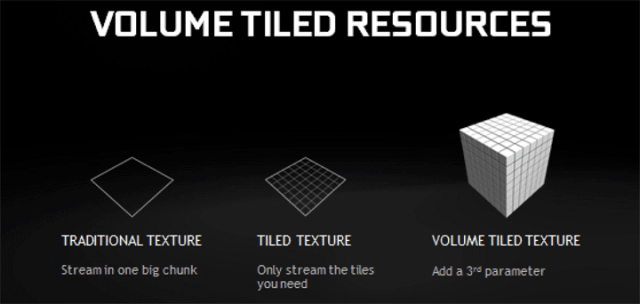

Усі GPU серії NVIDIA GM2xx додатково підтримують технологію Volume Tiled Resources, завдяки якій реалізована робота із тривимірними трафаретами (тайлами) об’єктів, що дозволяє на вимогу завантажувати в пам’ять відеокарти необхідні частини великої текстури, не витрачаючи ресурси на завантаження текстури цілком.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

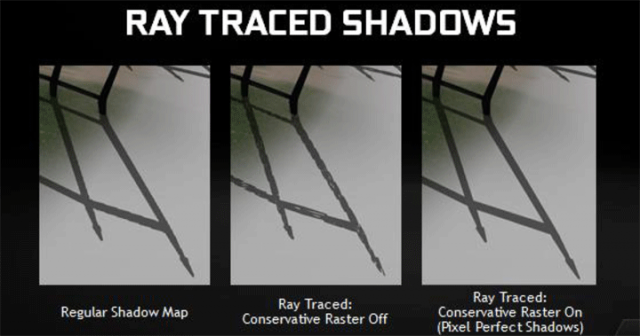

Ще однією технологією з набору Feature Level 12_1 є Conservative Raster, яка забезпечує точну локалізацію перетину меж полігонів, що допомагає уникнути артефактів із прозорими текстурами або накладанням тіней.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

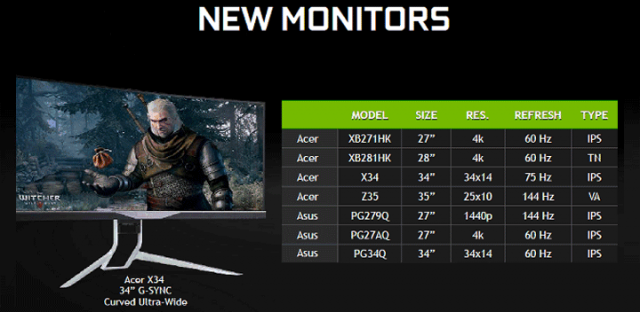

Також не стоїть на місці вже добре нам відома технологія NVIDIA G-SYNC, яка забезпечує повну синхронізацію виведених кадрів із частотою монітора, нейтралізуючи ефект посмикування та розриву кадрів. У новій версії дана технологія працює й для додатків у віконному режимі. Нагадаємо, що для реалізації NVIDIA G-SYNC недостатньо тільки відеокарти − необхідний ще монітор, оснащений відповідним апаратним модулем. Асортимент подібних дисплеїв постійно розширюється й навіть включає до свого складу моделі з роздільною здатністю 4K Ultra HD.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

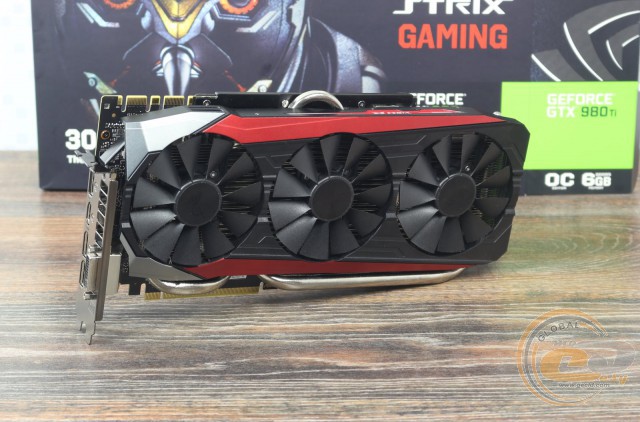

А тепер давайте перейдемо безпосередньо до огляду та тестування версії NVIDIA GeForce GTX 980 Ti від компанії ASUS. Мова йде про модель ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING).

Модель

ASUS STRIX GTX 980 Ti

(ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING)

Графічне ядро

NVIDIA GM200-310 (Maxwell)

Кількість CUDA-ядер

2816

Підтримувані API та технології

DirectX 12 (Shader Model 5.0), OpenGL 4.5, NVIDIA 3D Vision Surround, NVIDIA PhysX, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA 3D Vision, NVIDIA Adaptive Vertical Sync, NVIDIA SLI, NVIDIA CUDA, NVIDIA GPU Boost 2.0, NVIDIA GameWorks, NVIDIA GameStream

Номінальна/динамічна частота графічного ядра, МГц

«OC»

1216 / 1317

«Gaming»

1190 / 1291

Частота пам'яті (ефективна), МГц

1800 (7200)

Обсяг пам'яті, ГБ

6

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

384

Пропускна здатність пам'яті, ГБ/с

345,6

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова − до 4096 x 2160

Аналогова − до 2048 x 1536

Інтерфейси виведення зображення

1 x DVI-I

1 x HDMI 2.0

3 x DisplayPort

Підтримка HDCP і декодування HD-відео

Є

Мінімальна потужність блока живлення, Вт

600

Додаткові роз’єми живлення PCIe

2 x 8-контактні

Розміри з офіційного сайту (виміряні у нашій тестовій лабораторії), мм

305 х 152,2 x 39,8 (317 x 152)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU

Сайт виробника

ASUS

Оскільки перед нами практично повністю переосмислена модифікація NVIDIA GeForce GTX 980 Ti, то говорити про яку-небудь відповідність до референсної моделі ніяк не можна. Прямо можна порівняти лише робочі частоти. У цьому випадку графічне ядро відеокарти в режимі «OC», у якому й проводилося тестування, може похвалитися помітним рівнем заводського розгону − до 1216 МГц (приріст 21,6% щодо рекомендованих 1000 МГц), а з урахуванням роботи технології NVIDIA GPU Boost 2.0, середнє значення становить 1317 МГц (1075 МГц для еталонного зразка). Відеопам'ять при цьому також розігнана з 7010 до 7200 МГц.

Упаковка та комплектація

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

Відеокарта ASUS STRIX GTX 980 Ti постачається у відповідній до свого флагманського статусу великій коробці, виконаній зі щільного картону та прикрашеній оригінальною та стильною поліграфією з логотипом лінійки ASUS STRIX. Крім найменування компанії-виробника й моделі пристрою, відзначимо згадування про підтримку технологій NVIDIA G-SYNC, NVIDIA GameWorks, NVIDIA GameStream і DirectX 12.

У якості однієї із основних переваг новинки виступає фірмова система охолодження DirectCU III з технологією 0dB FAN, яка забезпечує на 30% нижчу температуру в порівнянні з еталонним кулером радіального типу.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

Зворотна сторона коробки традиційно відведена під більш докладний опис переваг новинки. Також тут знаходиться схематичне зображення інтерфейсної панелі та згадування про можливості фірмової утиліти GPU Tweak з функціями онлайн-трансляції (Online Streaming) і перемикання між згаданими вище режимами «Gaming» і «OC».

Що ж стосується переваг, то до них належать:

  • ASUS Auto Extreme з Super ASUSy Power II – модель ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING є однією з перших у світі відеокарт, створених на повністю автоматизованій лінії, що гарантує стабільно високу якість і забезпечує відмову від агресивних хімічних речовин у процесі виробництва. До того ж у її основі використовується якісна елементна база (Super Alloy Power II), яка дозволяє ще більше підвищити надійність роботи новинки.
  • GPU-Fortifier and Backplate – завдяки опорній пластині та рамці навколо графічного ядра суттєво підвищується жорсткість конструкції і знижується ризик викривлення друкованої плати з часом від ваги системи охолодження.
  • 10mm Mega Heatpipes – радіатор системи охолодження включає до свого складу п'ять мідних теплових трубок, дві з яких мають діаметр 10 мм і забезпечують більш ефективне відведення тепла від графічного процесора.
  • STRIX LED – кулер оснащений LED-індикацією червоного кольору, яка прийде до душі любителям модингу та власникам корпусів із прозорою бічною панеллю.
  • Triple Wing-blade 0dB Fans – три осьові вентилятори зі спеціальною формою крильчатки забезпечують потужніший повітряний потік, сприяючи підвищенню ефективності роботи кулера. До того ж при низьких навантаженнях вертушки повністю зупиняються для забезпечення комфортного шумового тла.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

Список системних вимог до комп'ютера, у який планується встановлення відеокарти, розташований на одній із бічних сторін коробки. Виходячи з рекомендацій, блок живлення в такій системі повинен мати потужність не менше 600 Вт і видавати мінімум 42 А по лінії +12В. Також тестована модель вимагає підключення двох 8-контактних кабелів PCIe.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

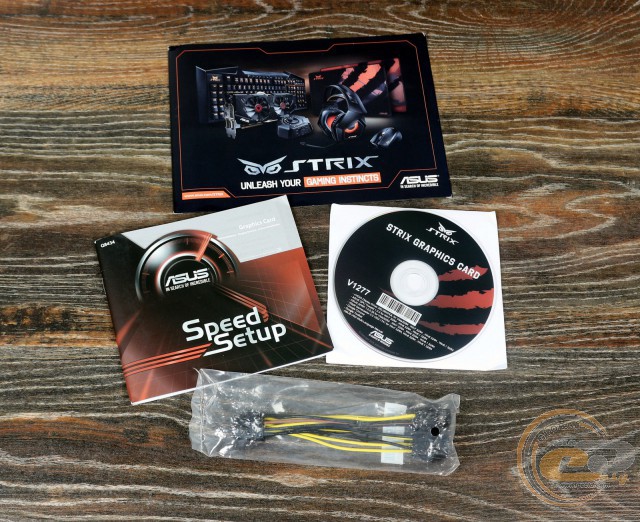

У комплекті із графічним адаптером ASUS STRIX GTX 980 Ti ми виявили стандартну документацію, диск із ПЗ та перехідник для живлення.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

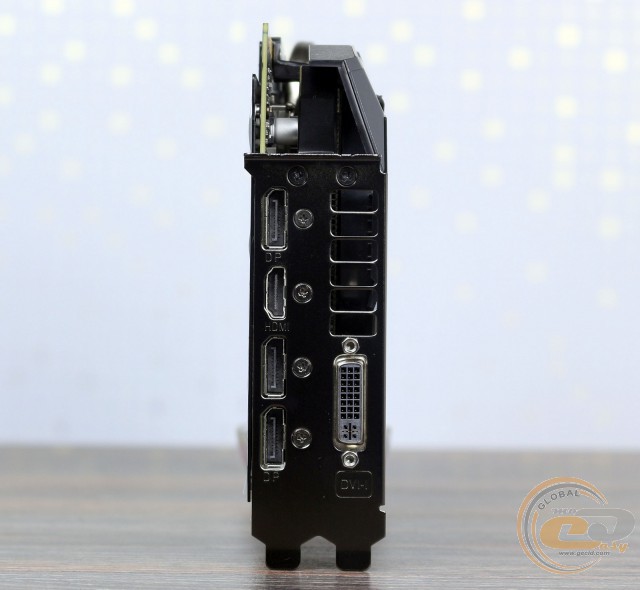

Для виведення зображення на тестованої новинці використовується еталонний набір інтерфейсів:

  • 1 х DVI-I;
  • 1 х HDMI 2.0;
  • 3 х DisplayPort.

Підтримуються наступні роздільні здатності:

  • цифрова − до 4096 x 2160;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

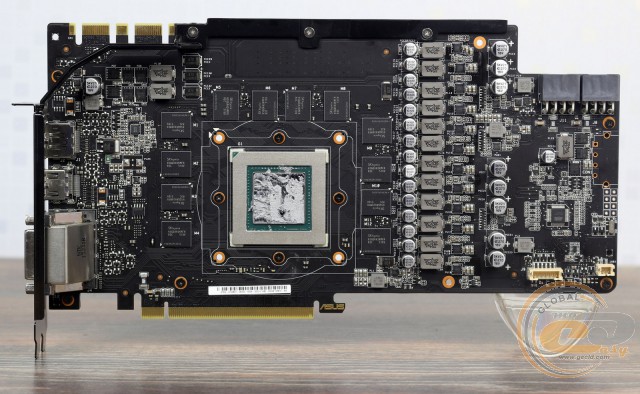

Модель ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING виконана на оригінальній друкованій платі чорного кольору, з еталонним принципом компонування. Використовувана елементна база відповідає фірмовій концепції Super Alloy Power II і включає до свого складу винятково високоякісні компоненти: твердотільні та тантал-полімерні конденсатори, поліпшені МОН-транзистори й дроселі з феритовим осердям. Це підвищує стабільність і надійність роботи графічного адаптера в цілому, а також продовжує термін його служби.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

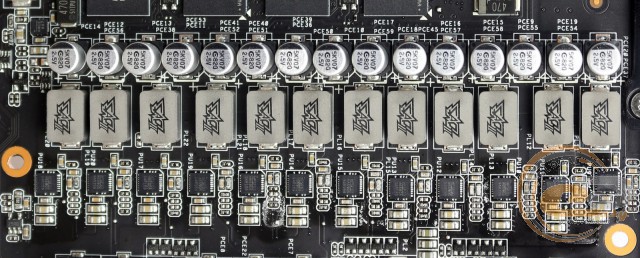

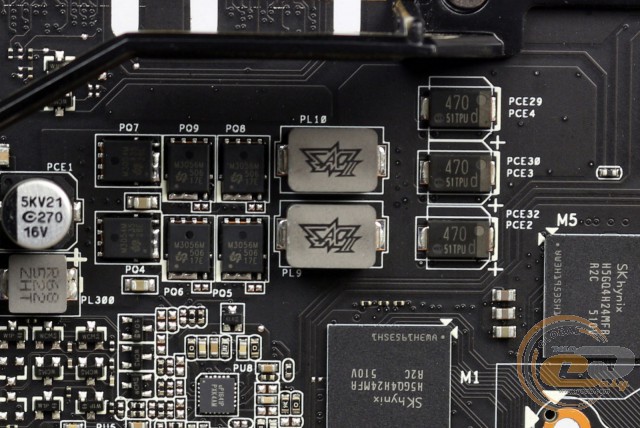

Живлення новинки виконане за посиленою 12+2-фазною схемою, де 12 фаз відповідають за живлення графічного ядра, а 2 призначені для підсистеми відеопам'яті. Нагадаємо, що живлення еталонної NVIDIA GeForce GTX 980 Ti виконане за 6+2-фазною схемою.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

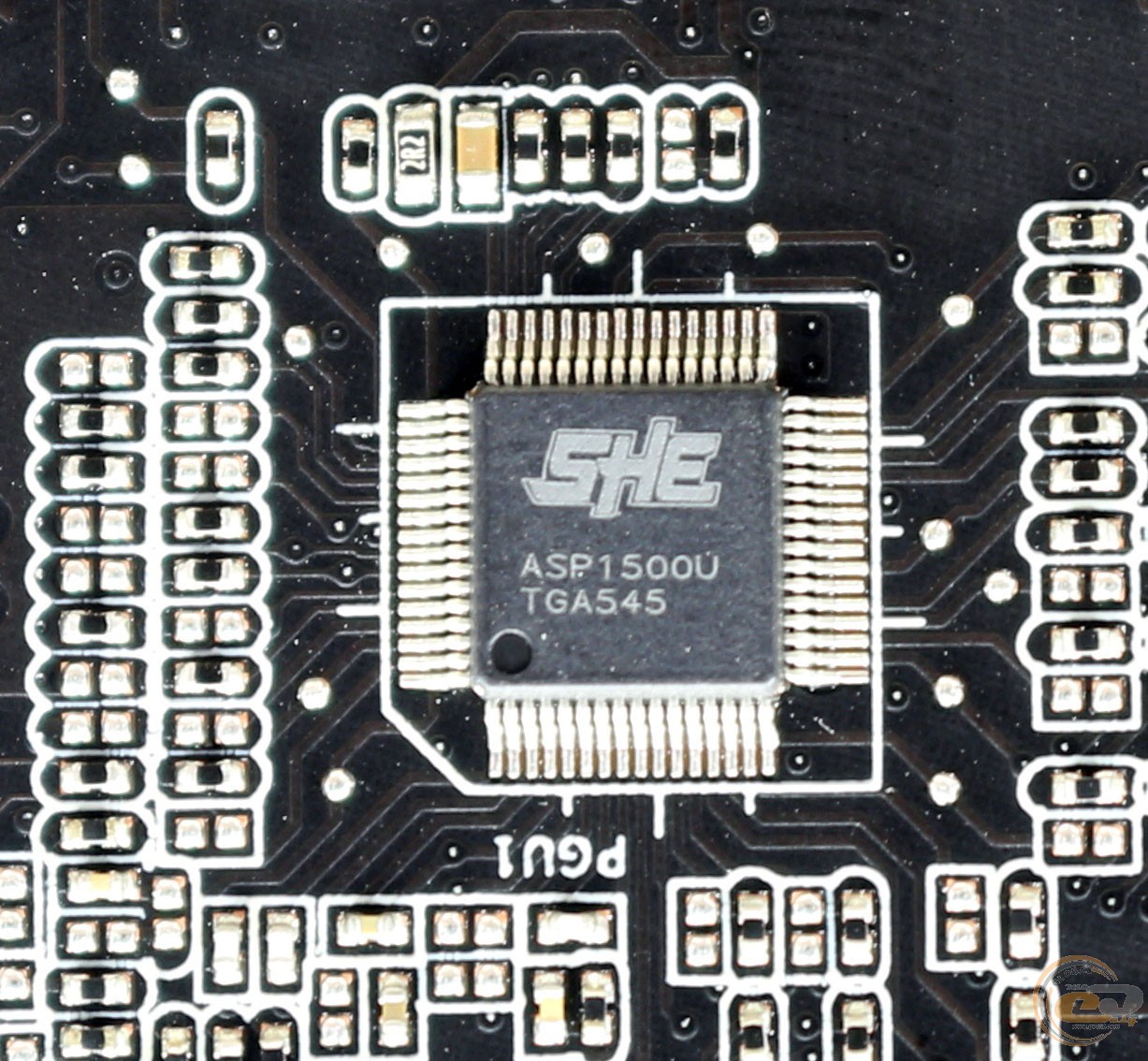

У якості цифрового ШІМ-контролера підсистеми живлення використовується мікросхема ASP1500U.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

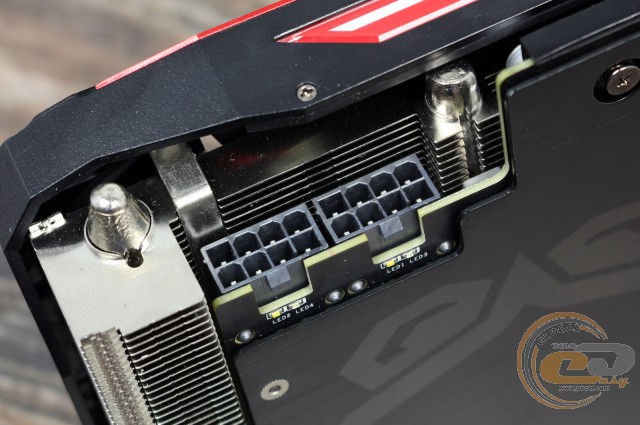

Для живлення тестованого графічного адаптера використовується слот PCI Express x16 і два 8-контактні роз’єми PCIe, розташовані на бічній стороні плати. Через значні габарити кулер злегка ускладнює відключення кабелів PCIe. У свою чергу еталонна версія обходиться тільки одним посиленим 8-контактним і одним 6-контактним роз’ємом.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

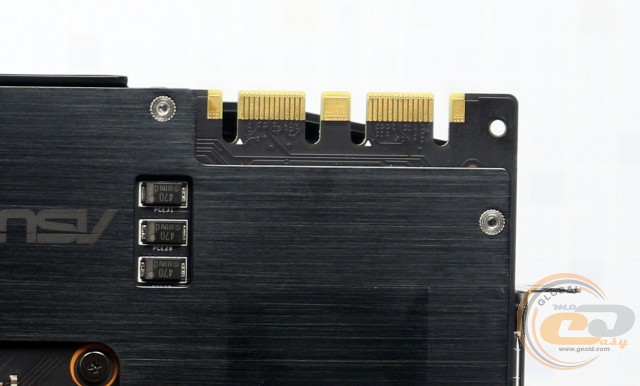

Для забезпечення роботи технології NVIDIA SLI в ASUS STRIX GTX 980 Ti використовуються два конектори для підключення відповідних містків, які дозволяють поєднувати до трьох відеоприскорювачів для спільних розрахунків графічних ефектів.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

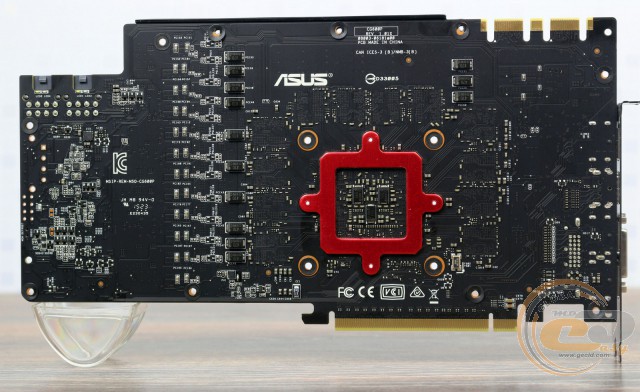

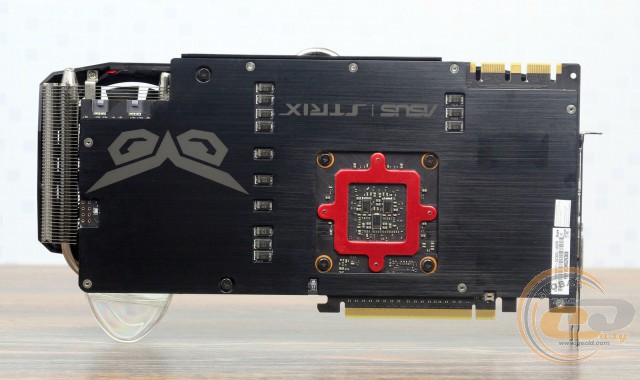

Зворотна сторона новинки, з самого початку прикрита опорною пластиною, примітна згаданими вище тантал-полімерними конденсаторами, рядом інших електричних компонентів, а також опорною рамкою під графічним процесором.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

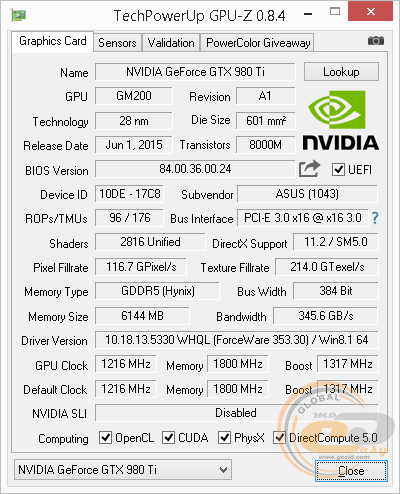

В основі тестованої моделі лежить GPU NVIDIA GM200-310 (Maxwell), виготовлений за 28-нм техпроцесом. Він включає до свого складу 2816 ядер CUDA, 96 блоків растеризації та 176 текстурних блоків. Як ми вже говорили, відеокарта відрізняється заводським розгоном графічного ядра, частоти роботи якого в режимі «OC» склали 1216 і 1317 МГц.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

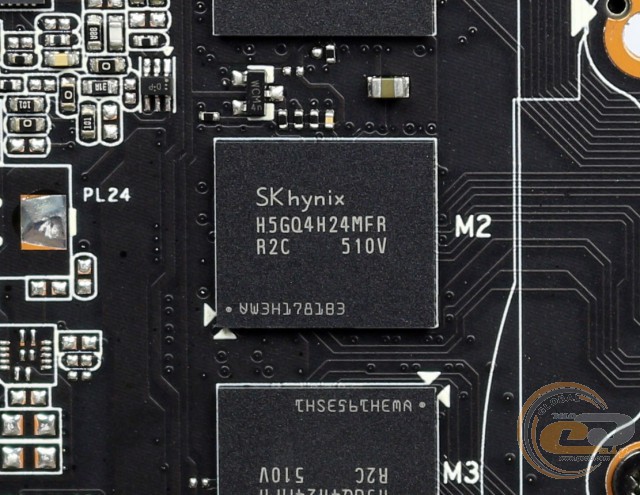

Пам'ять моделі ASUS STRIX-GTX980TI-DC3OC-6GD5-GAMING, загальним обсягом 6 ГБ, набрана за допомогою 12 чіпів SK hynix H5GQ4H24MFR-R2C ємністю 4 Гбіт кожний. Згідно з документацією, їхня ефективна частота рівна 7000 МГц, однак у нашому випадку вона була підвищена до 7200 МГц. Обмін даними між графічним процесором і пам'яттю здійснюється через 384-бітну шину, яка здатна пропускати 345,6 ГБ інформації за секунду.

Система охолодження

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

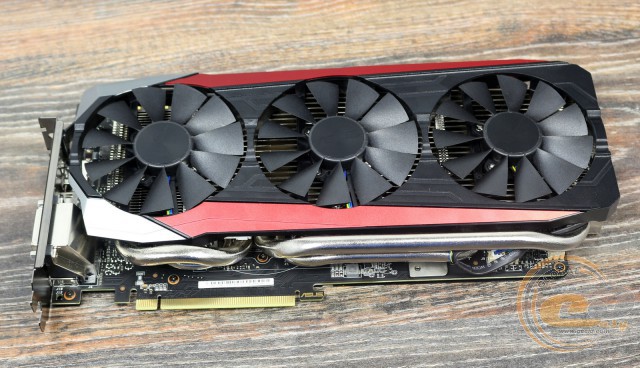

Відеокарта зі встановленою системою охолодження DirectCU III займає два слоти розширення й має загальну довжину 305 мм згідно із офіційним сайтом компанії ASUS (317 мм згідно з вимірами в нашій тестовій лабораторії).

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

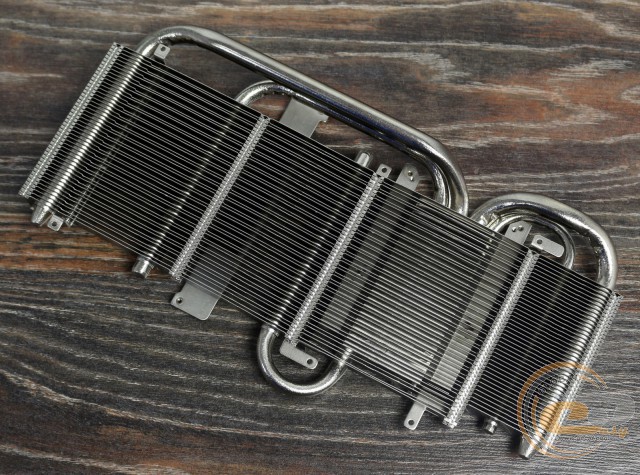

Охолоджувач складається із досить масивного радіатора, у конструкції якого застосовуються 49 подовжньо розташованих алюмінієвих пластин, і трьох 88-мм осьових вентиляторів з поліпшеною формою лопатей, закріплених на пластиковому кожусі.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

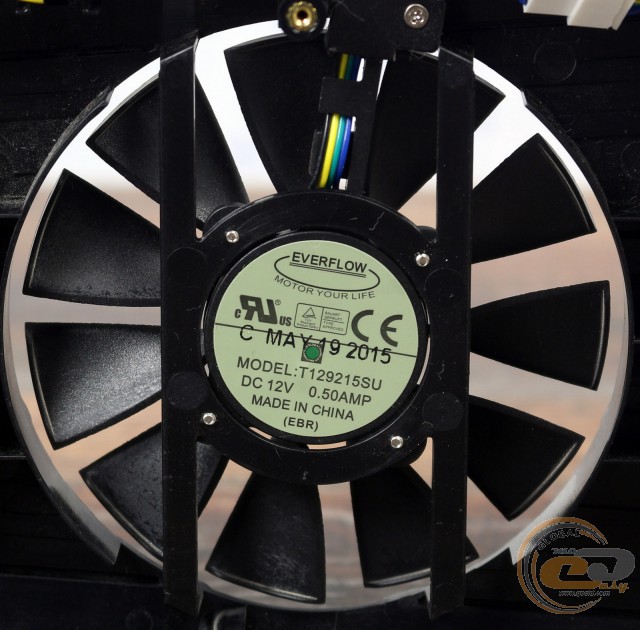

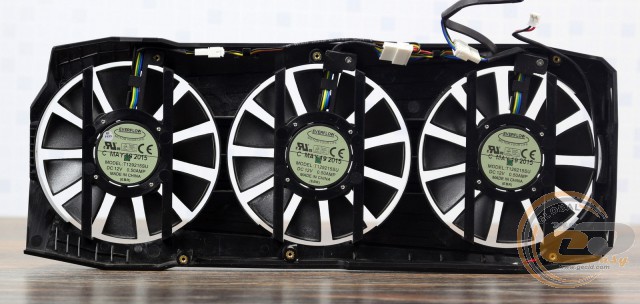

Безпосередньо самі вертушки виготовлені компанією Everflow і мають маркування «T129215SU». Номінальна напруга їх роботи становить 12 В, а сила струму – 0,5 А, що дає підсумкову потужність на рівні 6 Вт.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

Для рівномірного розподілу тепла по всій площі радіатора застосовуються п'ять мідних теплових трубок різного діаметру: дві 10-мм, дві 8-мм і одна 6-мм. Ребра радіатора та теплові трубки покриті шаром нікелю, який покликаний знизити падіння ефективності СО у процесі експлуатації, викликане окисненням металів. Стандартно для кулерів DirectCU застосовується схема безпосереднього контакту теплових трубок з поверхнею графічного процесора через невеликий шар термопасти для прискореного відведення надлишку тепла.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

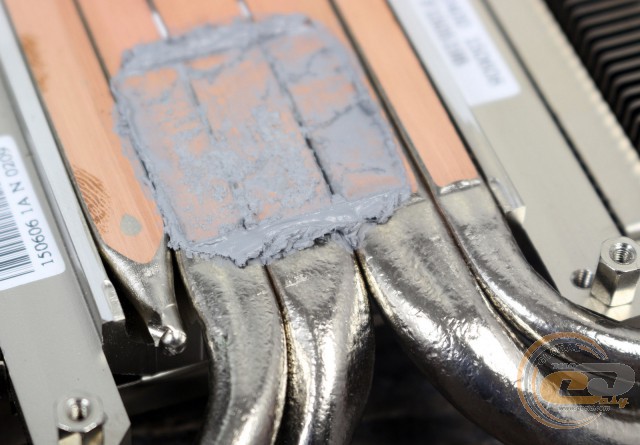

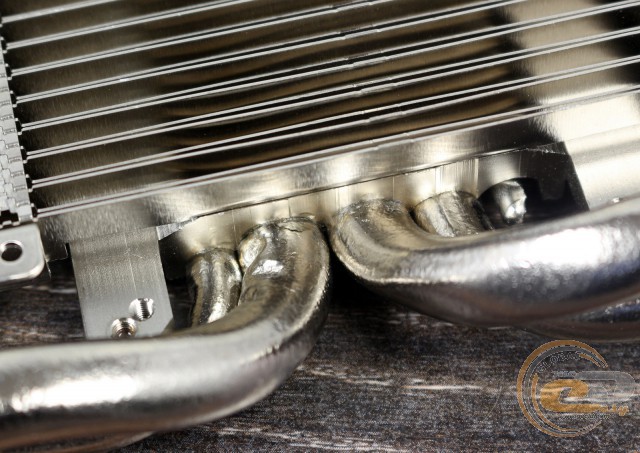

Для підвищення ефективності теплообміну трубки надійно припаяні до ребер алюмінієвого радіатора та мідної основи.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

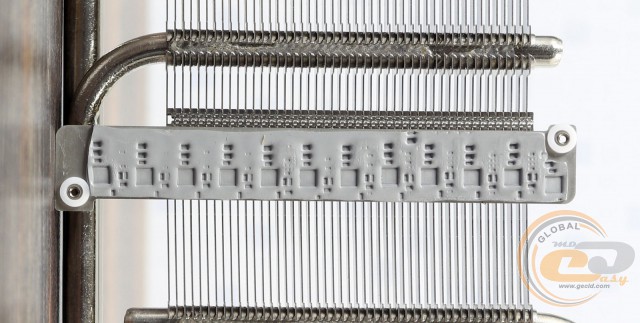

Окремо відзначимо, що основна система охолодження контактує прямо із силовими елементами підсистеми живлення за допомогою термоінтерфейсу. А от мікросхеми пам'яті, на жаль, позбавлені якого-небудь додаткового охолодження.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

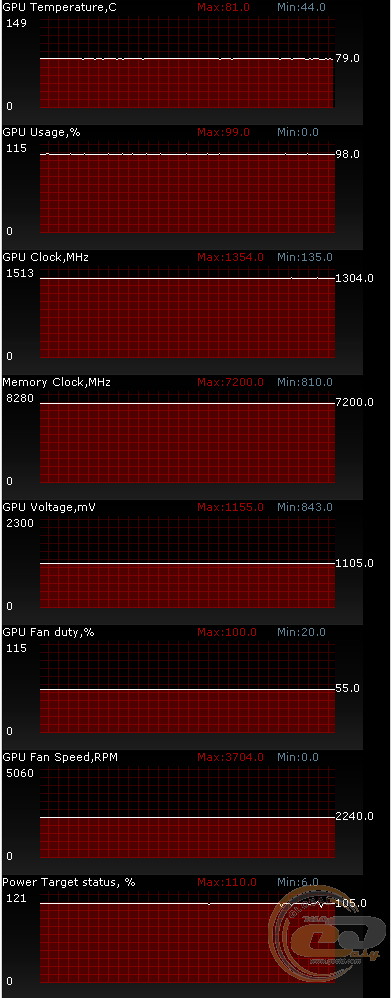

При автоматичному регулюванні швидкості обертання лопатей вентиляторів, у режимі максимального навантаження, графічне ядро нагрілося до 79°С, а кулер, судячи з показів моніторингу, працював при цьому на 55% від своєї максимальної потужності. Рівень шуму при цьому за суб'єктивними відчуттями був низьким і цілком комфортним.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

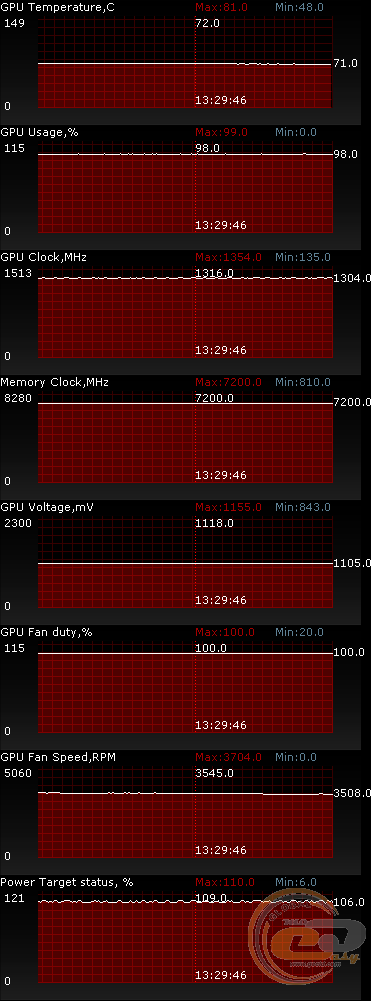

У режимі максимальної частоти обертання лопатей вентиляторів температура GPU опустилася до 71°С. При цьому шум цілком логічно піднявся вище за середній рівень і перестав бути комфортним для тривалої роботи біля ПК.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)

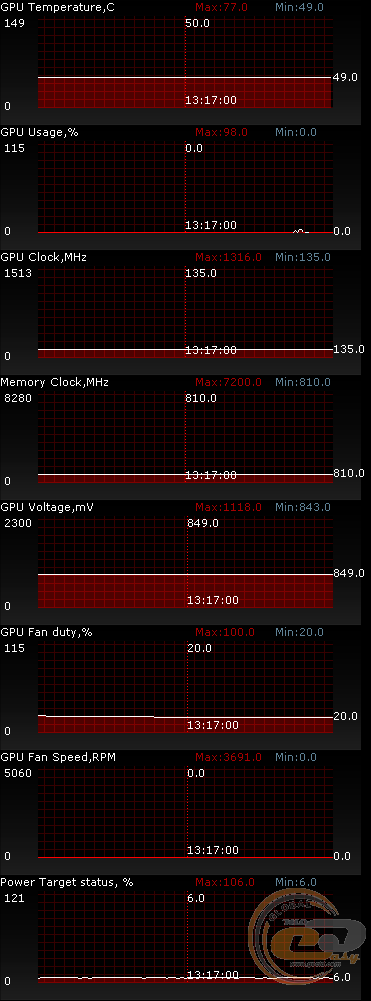

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити їхнє енергоспоживання й тепловиділення. У такому режимі температура GPU не перевищувала 49°С, оскільки вентилятори взагалі перестали обертатися й система охолодження працювала в повністю пасивному режимі. Саме тут і проявляється робота згаданої вище технології 0dB FAN, яка забезпечує беззвучний режим функціонування відеокарти при низьких навантаженнях.

ASUS STRIX GTX 980 Ti (STRIX-GTX980TI-DC3OC-6GD5-GAMING)
