Огляд і тестування відеокарти ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

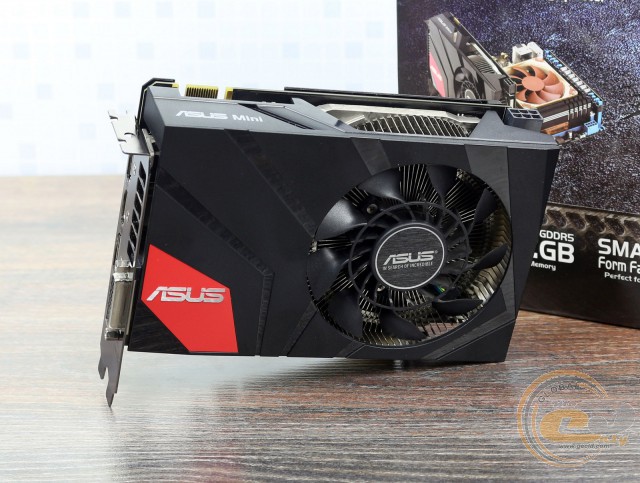

Уже не перший рік компанія ASUS радує любителів компактних ігрових Mini-ITX-систем відеокартами, які ідеально підходять під даний форм-фактор, оновлюючи свою лінійку ASUS Mini. Серед таких моделей у нас на тестуванні вже побували ASUS GeForce GTX 670 DirectCU Mini OC і ASUS GeForce GTX 760 DirectCU Mini OC. Прийшов час поговорити про компактну версію NVIDIA GeForce GTX 960ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5).

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

Новинка одержала у своє розпорядження не тільки компактний формат, але й заводський розгін, високоякісну елементну базу, а також фірмову систему охолодження DirectCU Mini, розроблену спеціально для відеокарт лінійки ASUS Mini. Давайте ж перейдемо безпосередньо до огляду для більш докладного вивчення усіх особливостей новинки.

Специфікація відеокарти ASUS GeForce GTX 960 Mini OC:

Модель

ASUS GeForce GTX 960 Mini OC

(ASUS GTX960-MOC-2GD5)

Графічне ядро

NVIDIA GM206 (Maxwell)

Кількість CUDA-ядер

1024

Підтримувані API і технології

DirectX 12, OpenGL 4.4, NVIDIA GPU Boost 2.0, NVIDIA TXAA, NVIDIA FXAA, NVIDIA MFAA, NVIDIA Adaptive Vertical Sync, NVIDIA Surround, NVIDIA PhysX, NVIDIA 3D Vision, NVIDIA SLI, NVIDIA CUDA, NVIDIA GameWorks, NVIDIA GameStream

Базова / динамічна частота графічного ядра, МГц

1190 / 1253

Частота пам'яті (ефективна), МГц

1753 (7010)

Обсяг пам'яті, ГБ

2

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

128

Пропускна здатність пам'яті, ГБ/с

112,2

Тип шини

PCI Express 3.0 x16

Максимальна роздільна здатність

Цифрова – до 4096 x 2160

Аналогова − до 2048 x 1536

Інтерфейси виведення зображення

1 х DVI-I

1 х HDMI

3 х DisplayPort

Підтримка HDCP і декодування HD-відео

Є

Мінімальна потужність блока живлення, Вт

400

Додаткові роз’єми живлення PCIe

1 x 6-контактний

Розміри з офіційного сайту (згідно з вимірами у нашій тестовій лабораторії), мм

170 х 122 (183 х 122)

Драйвери

Свіжі драйвери можна завантажити із сайту компанії ASUS або сайту виробника GPU

Сайт виробника

ASUS

Тестована модифікація NVIDIA GeForce GTX 960 вигідно відрізняється наявністю заводського розгону графічного ядра зі стандартних 1126 до 1190 МГц. Динамічна частота GPU у середньому становить 1253 МГц, замість рекомендованих 1178 МГц. Що ж стосується підсистеми відеопам'яті, то вона функціонує на рекомендованій ефективній частоті 7010 МГц.

Упаковка та комплектація

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

Відеокарта ASUS GTX960-MOC-2GD5 постачається в досить компактній коробці, виконаній зі щільного картону й прикрашеній поліграфією у фірмовому стилі. Крім найменування компанії-виробника та моделі пристрою, відзначимо згадування про обсяг і тип використовуваної відеопам'яті. У свою чергу піктограма «OC Edition» вказує на заводський розгін новинки. Також у нижньому правому куті відзначена підтримка технологій NVIDIA G-SYNC, NVIDIA GameWorks, NVIDIA GameStream і DirectX 12.

У якості основних переваг ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5) виступають: фірмова система охолодження DirectCU Mini і поліпшена елементна база, виконана згідно з концепцією Super Alloy Power. При повсякденному використанні цей дизайн дозволяє на 15% підвищити продуктивність, на 35°С знизити робочу температуру та в 2,5 рази збільшити термін служби графічного адаптера.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

Зворотна сторона коробки традиційно відведена під більш докладний опис переваг, зазначених на лицьовій стороні. Також тут знаходиться схематичне зображення інтерфейсної панелі та згадування про можливості фірмової утиліти GPU Tweak з функціями онлайн-трансляції (Online Streaming).

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

Список системних вимог до комп'ютера, у який планується встановлення відеокарти, розташований на одній із бічних сторін коробки. Виходячи з рекомендацій, блок живлення в такій системі повинен мати потужність не менше 400 Вт і видавати мінімум 38 А по лінії +12В. Також тестована модель вимагає підключення тільки одного 6-контактного кабелю PCIe.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

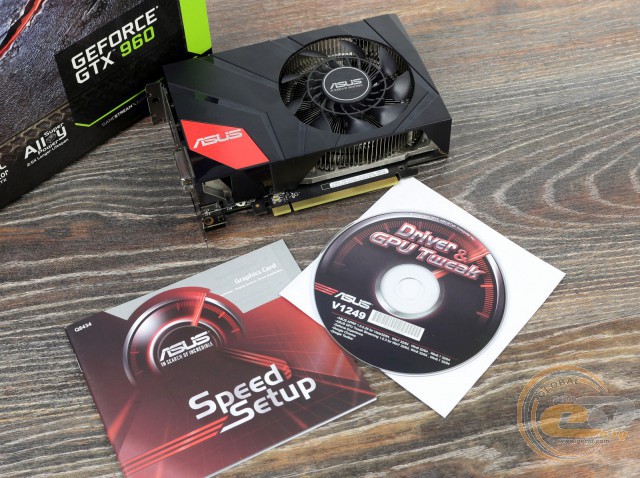

У комплекті з графічним адаптером ASUS GeForce GTX 960 Mini OC ми виявили тільки документацію та диск із ПЗ. Проблем із підключенням додаткового живлення у вас виникнути не повинно, оскільки практично всі сучасні блоки живлення оснащені як мінімум одним 6-контактним кабелем PCIe.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

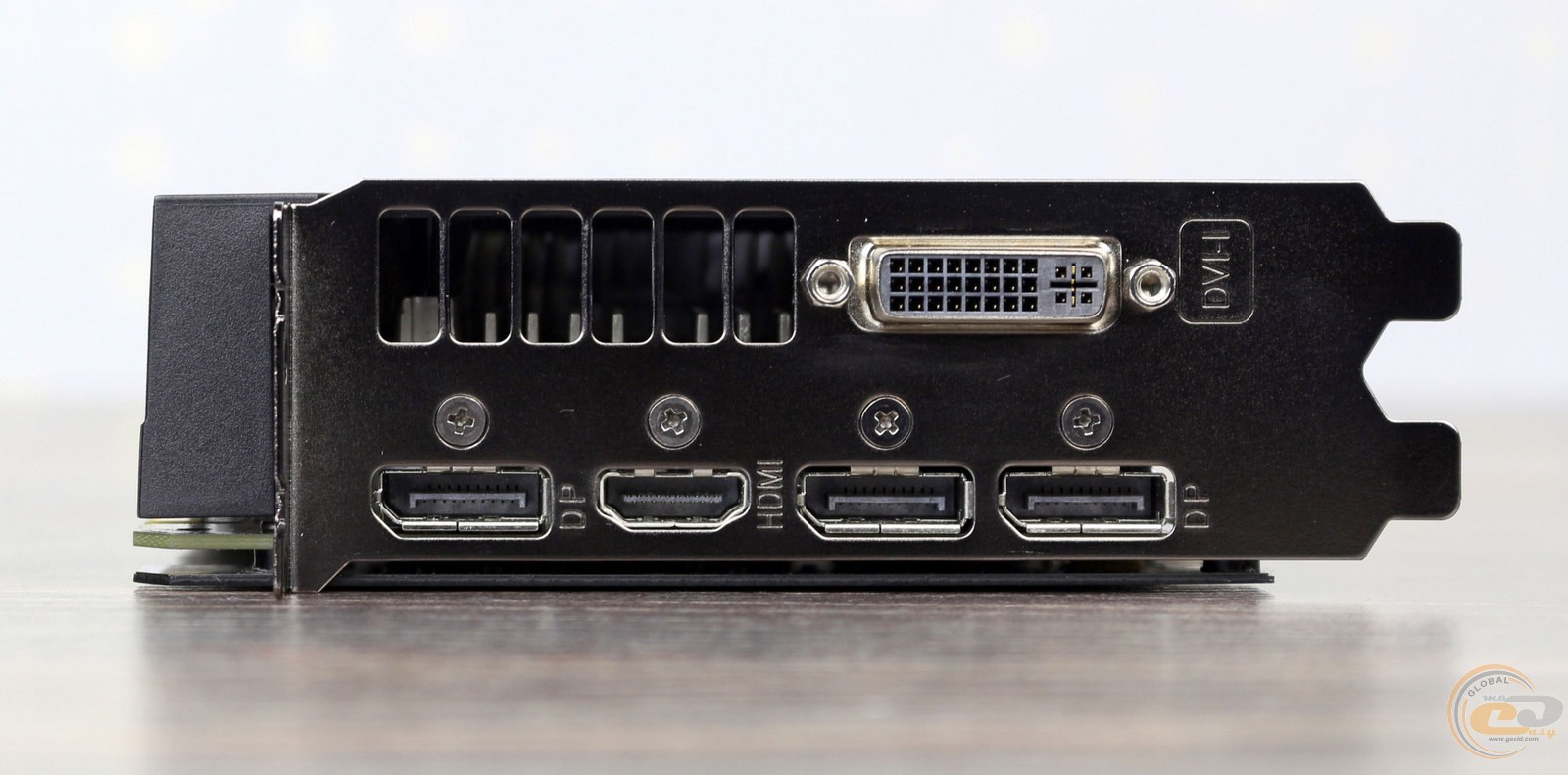

Для виведення зображення на тестованій новинці використовується еталонний набір інтерфейсів:

  • 1 х DVI-I;
  • 1 х HDMI;
  • 3 х DisplayPort.

Підтримуються наступні роздільні здатності:

  • цифрова − до 4096 x 2160;
  • аналогова − до 2048 x 1536.

Зовнішній вигляд і елементна база

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

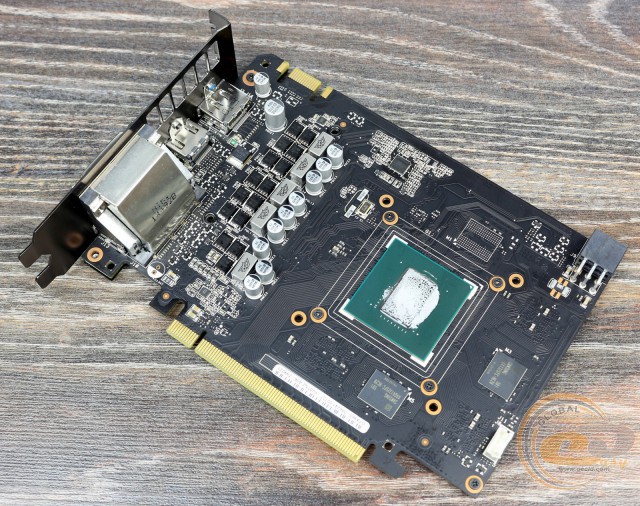

Модель ASUS GTX960-MOC-2GD5 виконана на компактній друкованій платі чорного кольору, з еталонним принципом компонування. Використовувана елементна база відповідає фірмовій концепції Super Alloy Power і включає до свого складу винятково високоякісні компоненти: твердотільні конденсатори, поліпшені МОН-транзистори, дроселі з феритовим осердям і тантал-полімерні конденсатори. Це підвищує стабільність і надійність роботи графічного адаптера в цілому, а також продовжує термін його служби.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

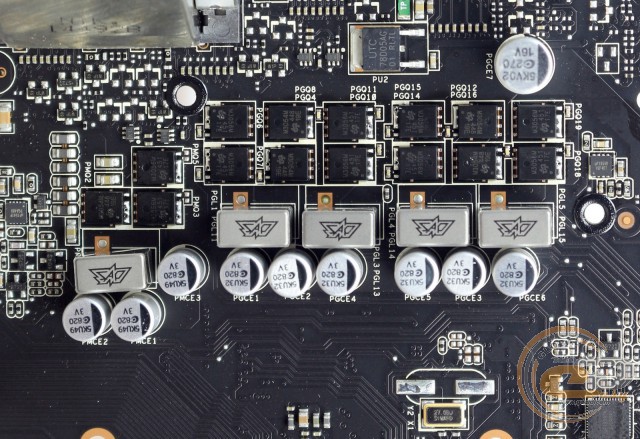

Живлення новинки виконане за стандартною п’ятифазною схемою, де чотири фази відповідають за живлення графічного ядра, а одна призначена для підсистеми відеопам'яті.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

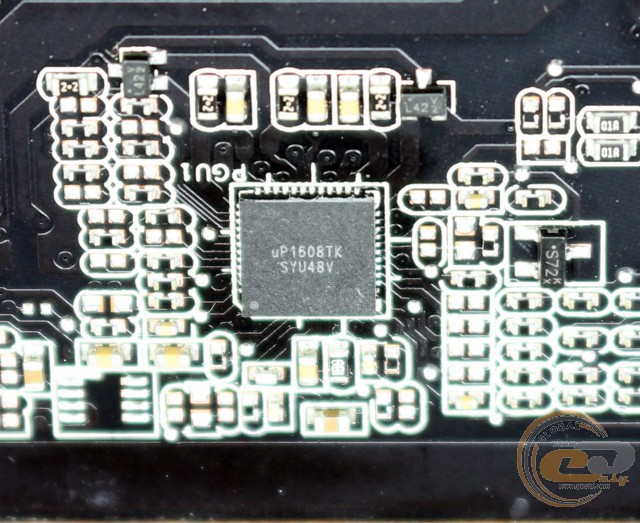

У якості цифрового ШІМ-контролера підсистеми живлення використовується мікросхема uP1608TK виробництва компанії uPI Semiconductor.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

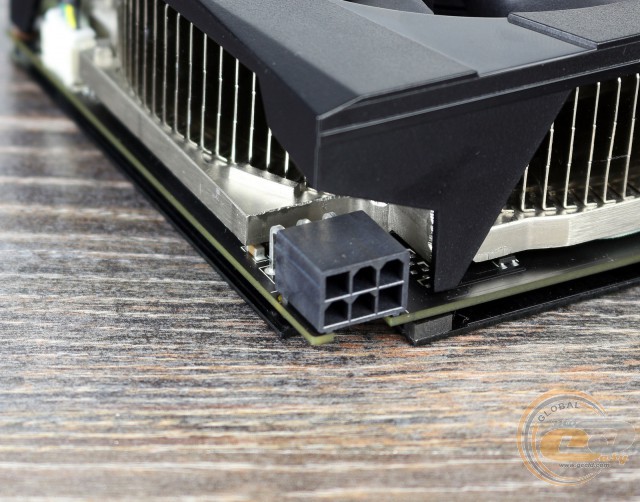

Відповідно до рекомендацій компанії NVIDIA, для живлення тестованого графічного адаптера використовується слот PCI Express x16 і один 6-контактний роз’єм PCIe, вдало розташований на бічній стороні плати, тому кулер анітрішки не ускладнює відключення кабелю PCIe.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

Для забезпечення роботи технології NVIDIA SLI в ASUS GTX960-MOC-2GD5 використовується один конектор для підключення відповідного містка, який дозволяє об'єднати два відеоприскорювачі для спільних розрахунків графічних ефектів. Нагадаємо, що ви можете ознайомитися з результатами тестування NVIDIA GeForce GTX 960 у режимі 2-Way NVIDIA SLI в огляді GIGABYTE GeForce GTX 960 WINDFORCE OC.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

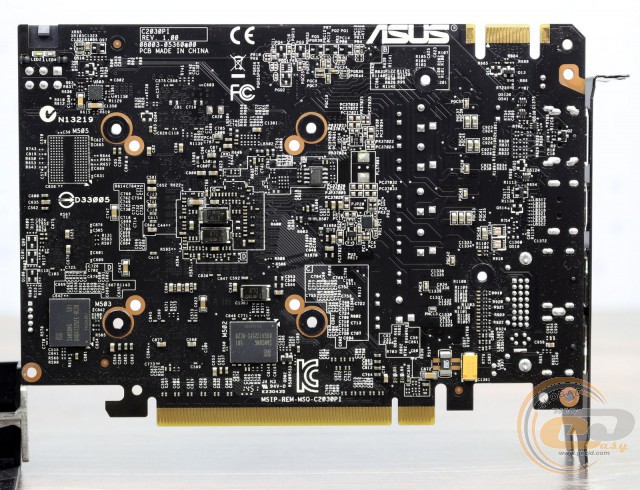

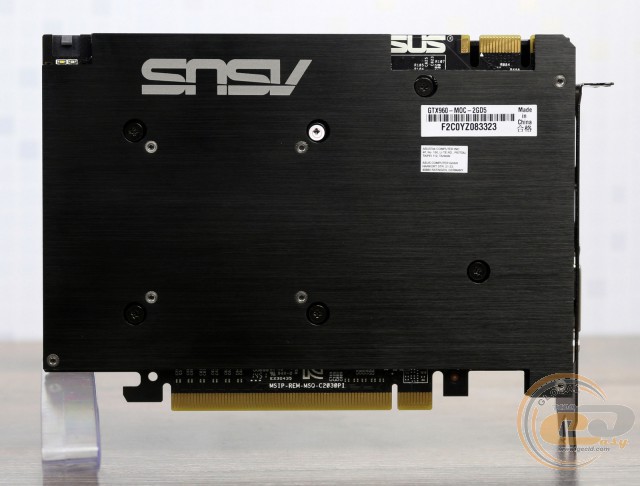

Зворотна сторона новинки, з самого початку прикрита опорною пластиною, примітна двома із чотирьох чіпів відеопам'яті, згаданими вище тантал-полімерними конденсаторами та рядом інших електричних компонентів.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

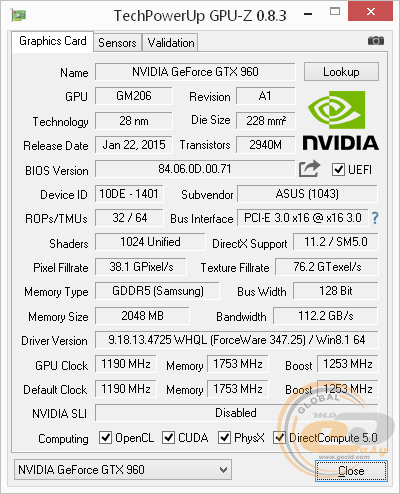

В основі тестованої моделі лежить 28-нм графічний чіп NVIDIA GM206-300-A1 (Maxwell). Він включає до свого складу 1024 ядра CUDA, 32 блоки растеризації та 64 текстурні блоки. Як ми вже говорили, відеокарта відрізняється заводським розгоном графічного ядра, частоти роботи якого склали 1190 і 1253 МГц.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

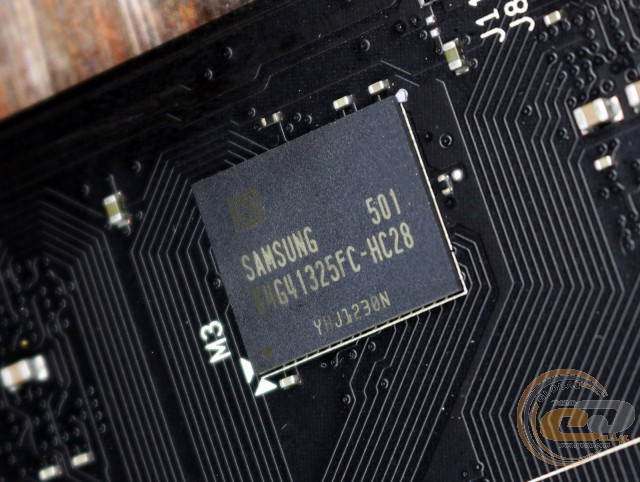

Пам'ять моделі ASUS GTX960-MOC-2GD5, загальним обсягом 2 ГБ, набрана за допомогою 4-х чіпів Samsung K4G41325FC-HC28 ємністю 4 Гбіт кожний. Згідно з документацією, їхня ефективна частота рівна 7000 МГц. Обмін даними між графічним процесором і пам'яттю здійснюється через 128-бітну шину, яка здатна пропускати 112,2 ГБ інформації за секунду.

Система охолодження

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

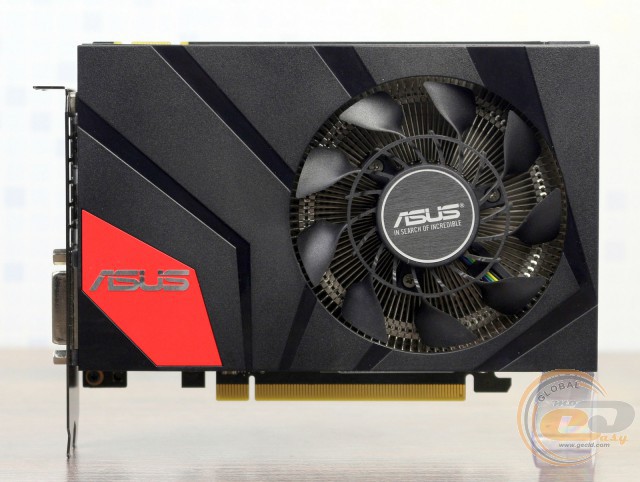

Відеокарта зі встановленою системою охолодження DirectCU Mini займає два слоти розширення й має загальну довжину 170 мм згідно з офіційним сайтом компанії ASUS (183 мм згідно з нашими вимірами).

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

Не зайвим буде нагадати, що стандартна ширина материнських плат формату Mini-ITX (наприклад, ASUS MAXIMUS VII IMPACT) становить 170 мм, що підтверджує відмінну сумісність відеоприскорювача з компактними системами даного форм-фактора.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

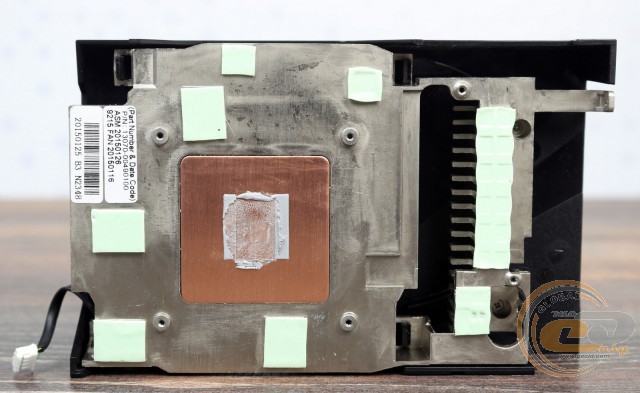

Сам кулер складається з невеликого радіатора із випарною камерою в основі та вентилятора CoolTech з діаметром зовнішньої крильчатки 86 мм. Вертушка виконана за гібридною технологією, поєднуючи в собі внутрішній радіальний вентилятор і зовнішній осьовий (із класичним дизайном лопатей). Подібна конструкція, за словами виробника, забезпечує різноспрямованість повітряних потоків і сприяє прискореному відведенню тепла.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

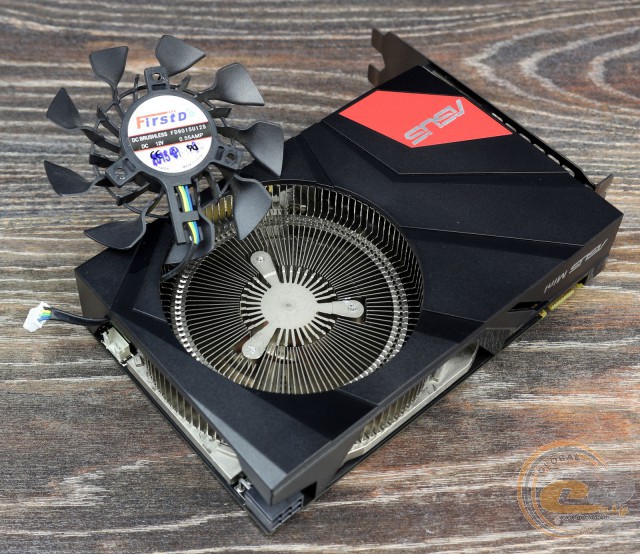

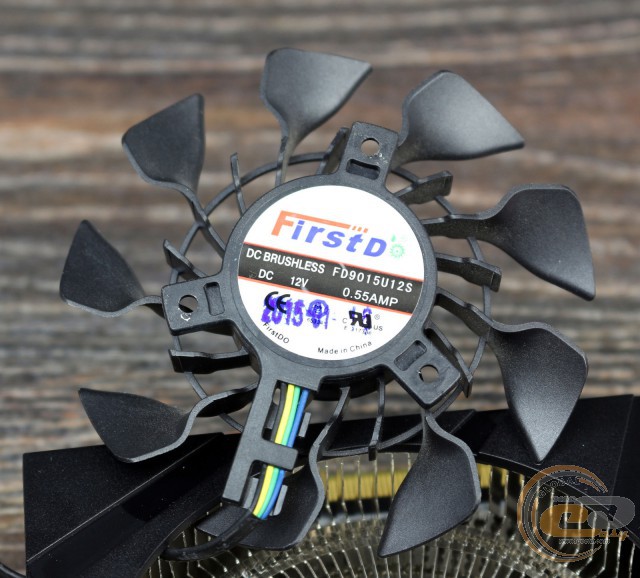

Пропелер виготовлений компанією FirstDo і має маркування «FD9015U12S». Номінальна робоча напруга становить 12 В, а сила струму – 0,55 А, що дає підсумкову потужність на рівні 6,6 Вт. Судячи з букви «S» у назві, він побудований на підшипниках ковзання (sleeve bearing).

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

При автоматичному регулюванні швидкості обертання лопатей вентилятора, у режимі максимального навантаження, графічне ядро нагрілося до 71°С, а кулер, судячи з показів моніторингу, працював при цьому на 58% від своєї максимальної потужності. Шум при цьому за суб'єктивними відчуттями знаходився нижче середнього рівня.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

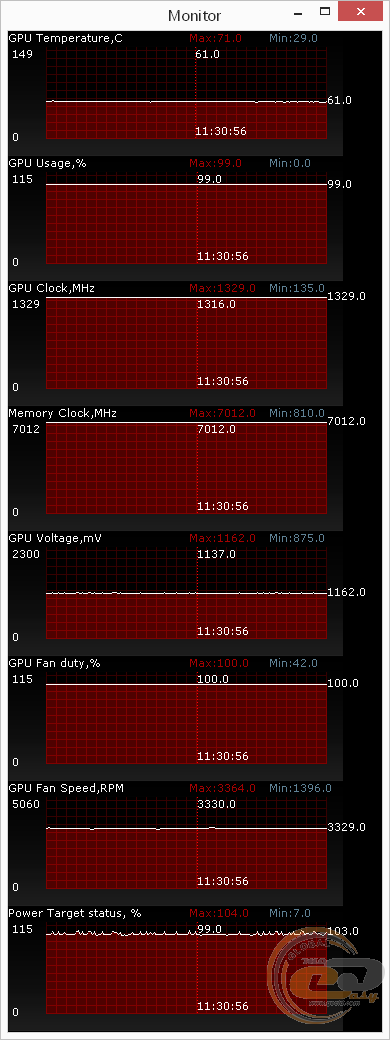

У режимі максимальної частоти обертання лопатей вентилятора температура GPU опустилася до 61°С. Шум цілком логічно підвищився, але залишався досить комфортним для тривалої роботи біля ПК.

ASUS GeForce GTX 960 Mini OC (GTX960-MOC-2GD5)

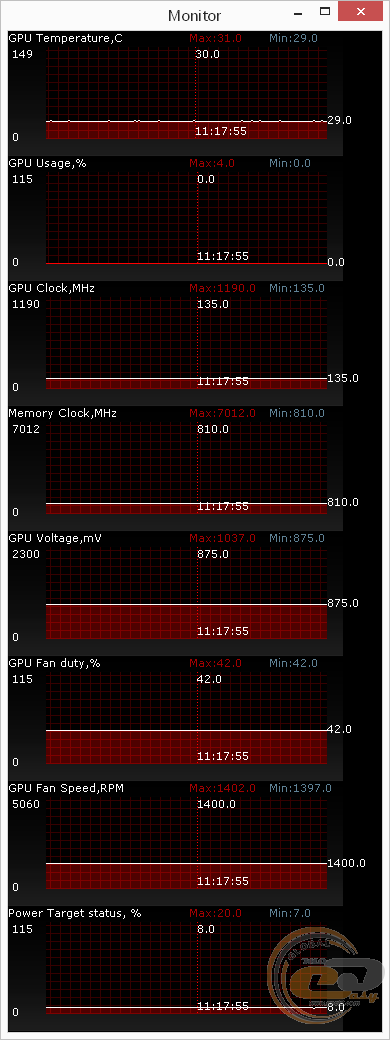

При відсутності навантаження частоти роботи графічного ядра та пам'яті автоматично знижуються, дозволяючи знизити енергоспоживання й тепловиділення. У такому режимі температура GPU не перевищувала 29°С.
