Огляд і тестування відеокарти ASUS GeForce GTX 560 DirectCU II TOP

Відеокарти компанії ASUS з лінійки DirectCU II цілком заслужено мають репутацію якісних продуктів, що володіють високою функціональністю і відмінним розгінним потенціалом. Однак і вартість цих графічних адаптерів, як правило, відчутно вища, у порівнянні з аналогічними рішеннями від конкурентів. У нашій тестовій лабораторії вже побувало декілька відеоприскорювачів ASUS на основі останнього покоління графічних процесорів AMD і NVIDIA з DirectCU II у назві, і всі вони склали дійсно гарне враження, яке цілком виправдовувало вартість цих продуктів.

Сьогодні ми розглядаємо ще одне рішення з лінійки DirectCU II на основі NVIDIA GeForce GTX 560, яке займає проміжне положення між відносно дорогими продуктами на GeForce GTX 560 Ti і масовими відеокартами на основі GeForce GTX 550 Ti — ASUS GeForce GTX 560 DirectCU II TOP.

ASUS GeForce GTX 560 DirectCU II TOP

Модель

ASUS GeForce GTX 560  DirectCU II TOP
 (ASUS ENGTX560 DCII TOP/2DI/1GD5)

Графічне ядро

NVIDIA GeForce GTX 560 Ti
(GF114-400-A1)

Кількість універсальних шейдерних процесорів

336

Підтримувані API

DirectХ 11 (Shader Model 5.0), OpenGL 4.1

Підтримка фірмових технологій

NVIDIA SLI, NVIDIA CUDA, NVIDIA PureVideo HD, NVIDIA PhysX, NVIDIA 3D Vision

Частота графічного ядра, МГц

925

Частота шейдерного блоку, МГц

1850

Частота пам'яті (ефективна), МГц

1050 (4200)

Об'єм пам'яті, МБ

1024

Тип пам'яті

GDDR5

Ширина шини пам'яті, біт

256

Тип шини

PCI-E 2.1 x16

Максимальна роздільна здатність

До 2560 x 1600 (Dual-link DVI) або 1920x1200 (Single-link DVI)
До 1920x1080 (HDMI)
До 2048x1536 (VGA через перехідник)

Інтерфейси виводу зображення

2xDVI-I, mini-HDMI

Підтримка HDCP і декодування HD-відео

Є
Декодування MPEG-2, MPEG-4, DivХ, WMV9, VC-1 і H.264/AVC

Розміри, мм

228,6 х 111,7

Мінімальні вимоги до блока живлення, Вт

550

Драйвери

Свіжі драйвери можна завантажити з сторінки підтримки або сайта виробника GPU.

Сайт виробника

http://www.asus.ua/

Все цены на ASUS ENGTX560 DCII TOP/2DI/1GD5

 Також як і старша відеокарта, що недавно була в нашій тестовій лабораторії, відеоприскорювач ASUS GeForce GTX 560 DirectCU II TOP має у назві додаток «TOP», що свідчить про наявність заводського розгону. У випадку ASUS GeForce GTX 560 DirectCU II TOP графічне ядро було розігнано виробником до 925 МГц, а відеопам'ять функціонує на ефективній частоті 4200 МГц; еталонні частоти, нагадаємо, дорівнюють 810 МГц і 4008 МГц для ядра і пам'яті відповідно. Крім того, відеокарта ASUS GeForce GTX 560 DirectCU II TOP у порівнянні з «референсним» рішенням має унікальний дизайн друкованої плати і поліпшену систему охолодження на основі технології «прямого контакту». Наскільки вдалою вийшла альтернативна версія GeForce GTX 560 від ASUS, ми розповімо трохи нижче, а поки традиційно почнемо наше знайомство з упаковкою продукту.

ASUS GeForce GTX 560 DirectCU II TOP

Відеокарта поставляється в кольоровій коробці середніх розмірів. Її дизайн і оформлення цілком звичні для тих, хто знайом з графічними прискорювачами компанії ASUS. На лицьовій стороні упаковки виробник перелічує деякі характеристики і основні підтримувані відеокартою технології. Але особливу увагу привертає напис «Overclocked 925 Mhz», що інформує потенційних покупців про заводський розгін продукту, який знаходиться всередині.

ASUS GeForce GTX 560 DirectCU II TOP

Зворотна сторона упаковки дещо більш інформативна – тут, крім коротких характеристик відеокарти на 11 мовах (включаючи російську), розміщений короткий опис фірмових технологій ASUS, які застосовувалися при створенні відеокарти:

  • Система охолодження DirectCU II за заявою виробника повинна справлятися з охолодженням відеокарти на 20% ефективніше, у порівнянні з «референсною» турбіною, розробленої інженерами NVIDIA;
  • Застосування якісної елементної бази за заявою виробника дозволяє одержати не тільки більший термін служби і менше нагрівання елементів друкованої плати, але і підвищити рівень продуктивності на 15%;
  • Фірмова технологія Voltage Tweak дозволяє регулювати напругу, що подається на графічне ядро, і таким чином дозволяє досягати кращих результатів в процесі розгону відеокарти.

Вимоги до системи, у яку планується встановлення відеокарти ASUS GeForce GTX 560 DirectCU II TOP, перелічені на одній з бічних стінок упаковки. Відзначимо, що блок живлення в такій системі повинен мати потужність не менше 550 Вт, а також бути здатним видавати від 38 А по лінії 12 В.

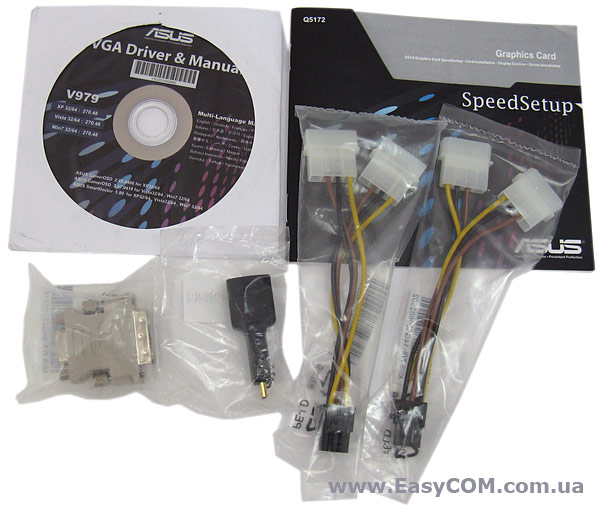

Крім самої відеокарти в комплекті поставки ми знайшли:

  • Диск з драйверами і утилітами;
  • Перехідник DVI-to-VGA;
  • Перехідник mini-HDMI на HDMI;
  • Два перехідники з двох 4-контактних периферійних роз’ємів живлення на один 6-контактний роз’єм живлення відеокарти.

Досить стандартний комплект поставки для відеокарт останнього покоління, але враховуючи те, що перед нами одне з найдорожчих рішень на основі GeForce GTX 560, хотілося б бачити на додаток стандартному комплекту хоча б місток для об'єднання пари таких відеокарт у режимі SLI. Втім, враховуючи, що більшість материнських плат з підтримкою цієї технології поставляються з таким коннектором, критичним недоліком небагатий комплект поставки назвати все-таки не можна.

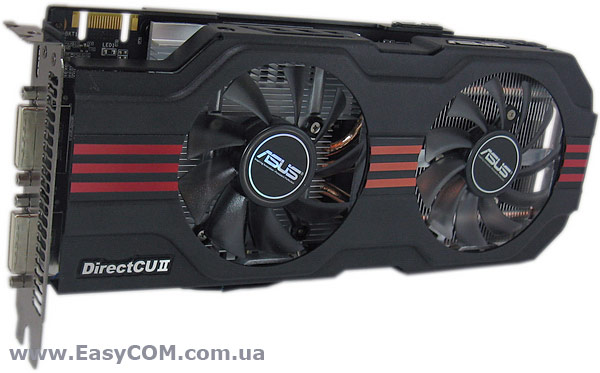

ASUS GeForce GTX 560 DirectCU II TOP

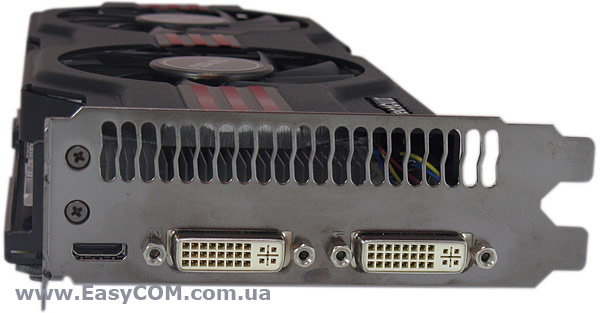

Для виводу зображення з відеокарти ASUS GeForce GTX 560 DirectCU II TOP на ній передбачено два інтерфейси DVI-I і один порт mini-HDMI. А враховуючи наявність у комплекті з відеокартою двох перехідників, у користувача не повинно виникнути проблем з підключенням до відеокарти монітора, плазмової панелі або проектора.

ASUS GeForce GTX 560 DirectCU II TOP

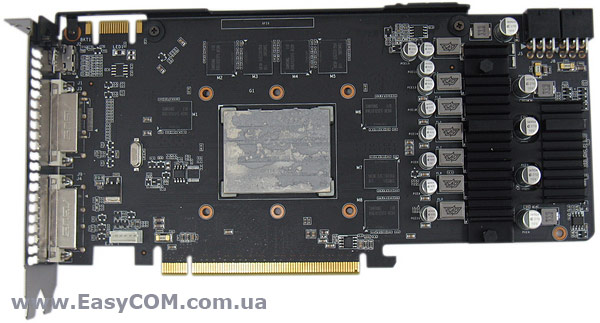

Друкована плата виконана на текстоліті чорного кольору і має той же дизайн і розташування елементів, що і PCB старшої моделі ASUS GeForce GTX 560 з приставкою Titanium (Ti) у назві. Нагадаємо, що при її виробництві були застосовані якісні твердо тільні і танталові конденсатори, а також дроселі з феритовою серцевиною. Таке рішення дозволить знизити тепловиділення ланцюгів живлення, поліпшити розгінний потенціал відеокарти та продовжити термін її служби.

ASUS GeForce GTX 560 DirectCU II TOP

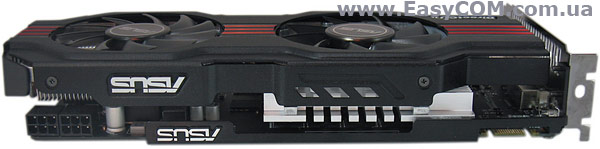

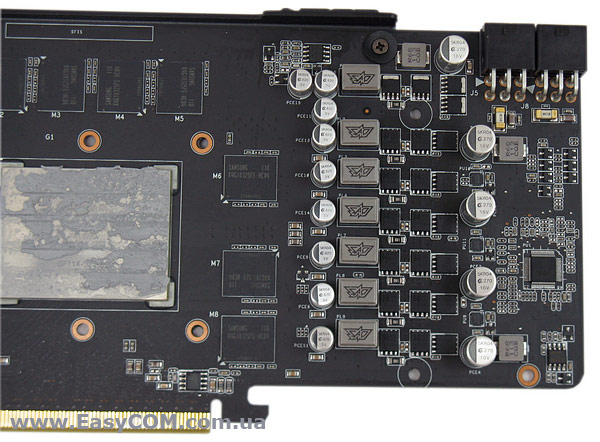

Перетворювач живлення відеокарти виконаний по 6+1-фазній схемі з застосуванням ШІМ-контролера SHE ASP0907, а для забезпечення стабільного живлення відеокарти, крім роз’єму PCI-E, застосовуються два 6-контактних роз’єми, які розташовані збоку наприкінці плати.

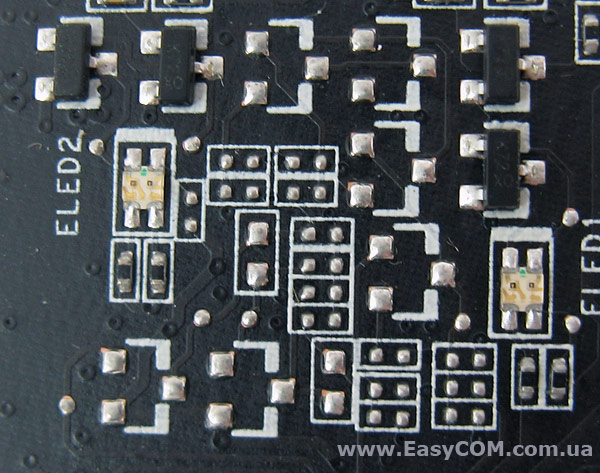

Два крихітні світлодіода на звороті плати попередять користувача, якщо відеокарта не буде одержувати достатнього живлення для стабільної роботи. Якщо ж з живленням все в порядку - індикатори загоряються зеленим світлом.

ASUS GeForce GTX 560 DirectCU II TOP

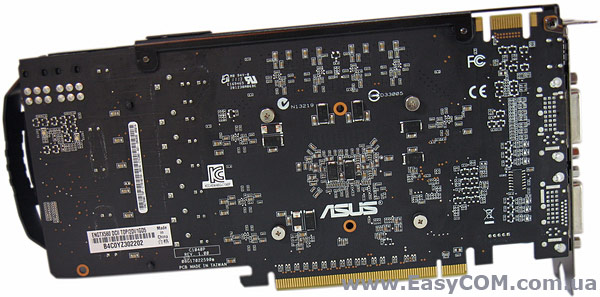

Крім вищезгаданих світлодіодів і декількох танталових конденсаторів, зворотна сторона плати практично позбавлена елементів. Наявність роз’єму для підключення містка SLI дозволяє поєднувати для спільної роботи дві відеокарти на графічному процесорі GeForce GTX 560.

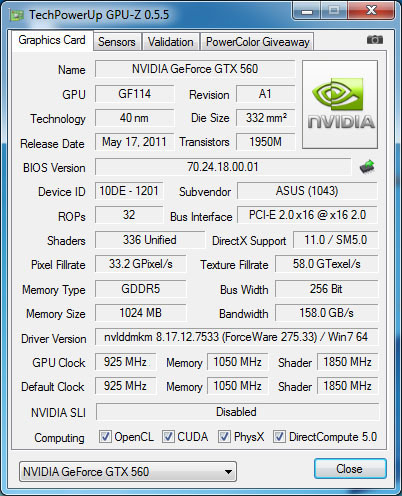

Графічний чіп NVIDIA GF114, виконаний 40 нм техпроцесу, є центральною частиною відеокарти на тестуванні. У версії для GeForce GTX 560 він має 336 універсальних шейдерних конвеєрів (або ядер CUDA по термінології NVIDIA) і 32 блоки растеризації. Повторимося, що частоти роботи компонентів прискорювача початково підвищені виробником і дорівнюють 925 МГц для ядра, 1850 МГц для шейдерного блоку і 4200 МГц для пам'яті. Обмін даними між графічним ядром і пам'яттю здійснюється через 256-бітну шину. Інші характеристики наведені на скріншоті вище.

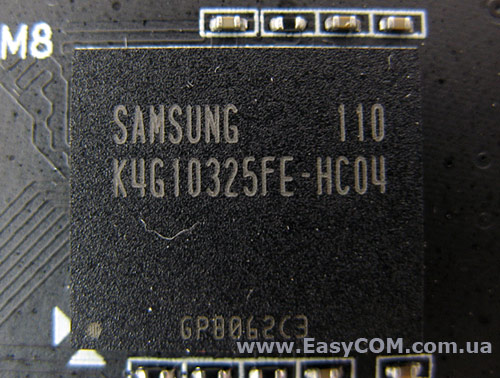

Пам'ять загальним об'ємом 1 ГБ набрана за допомогою восьми мікросхем по 128 МБ кожна. Чіпи виробництва компанії SAMSUNG маркіровані K4G10325FE-HC04 і згідно з документацією мають час вибірки 0,4 нс, що теоретично дозволяє їм функціонувати на ефективній частоті 5000 МГц. Враховуючи, що початково ефективна частота пам'яті (навіть з урахуванням заводського розгону) дорівнює 4200 МГц, можна спробувати прискорити пам'ять за допомогою ручного розгону і одержати непоганий приріст продуктивності.

Система охолодження відеокарти ASUS GeForce GTX 560 DirectCU II TOP на основі технології «прямого контакту», також як і друкована плата, повторює таку для старшої моделі. По суті, єдиною відмінністю між «титановою» і «звичайною» версією ASUS GeForce GTX 560 є застосовувана версія графічного ядра.

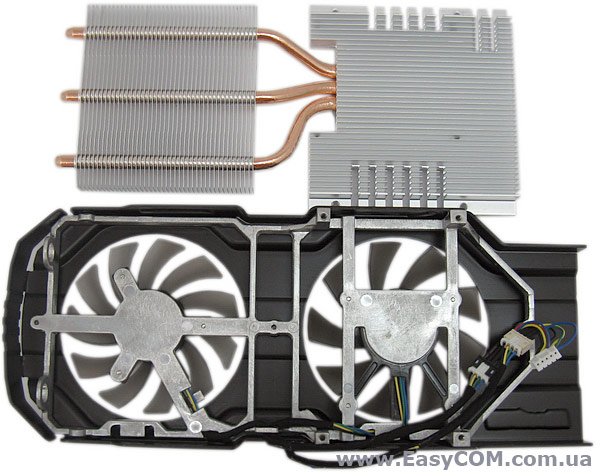

Кулер складається з масивного алюмінієвого радіатора, пронизаного трьома мідними тепловими трубками, і пластикового кожуха з двома вбудованими 80 мм вентиляторами з PWM-керуванням швидкістю обертання.

Додатковий радіатор, встановлений на силових елементах живлення, зовсім не буде зайвим, враховуючи істотний заводський розгін. А ось чіпи пам'яті, на жаль, не мають контакту ні з основним радіатором, ні з додатковим, що може обмежити їх розгінний потенціал.

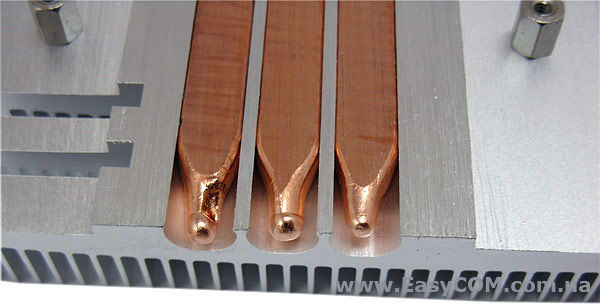

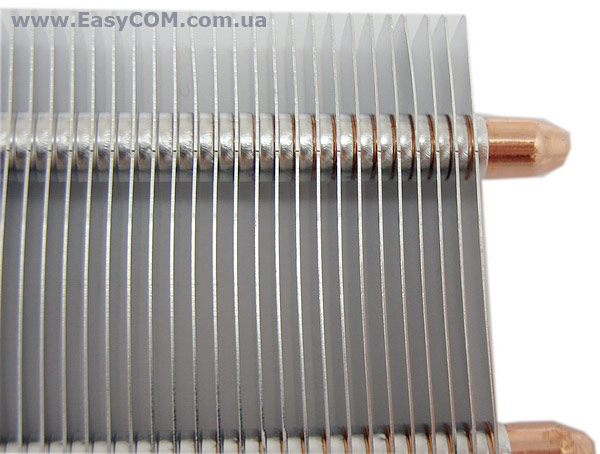

Теплові трубки не припаяні до ребер алюмінієвого радіатора, а це трохи знижує ефективність теплообміну в цілому. Втім, враховуючи, що така ж система охолодження показала високу ефективність при охолодженні більш потужного і «гарячого» графічного процесора NVIDIA GeForce GTX 560 Ti, з молодшою моделлю ситуація повинна повторитися. Щоб впевнитися в цьому, ми провели наш стандартний набір тестів за допомогою утиліти FurMark.

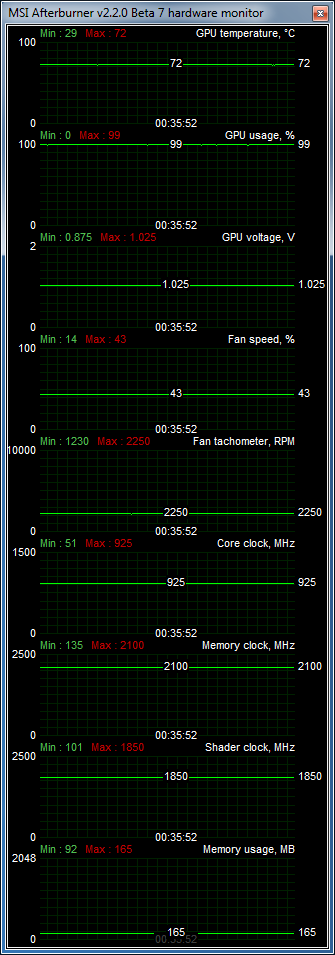

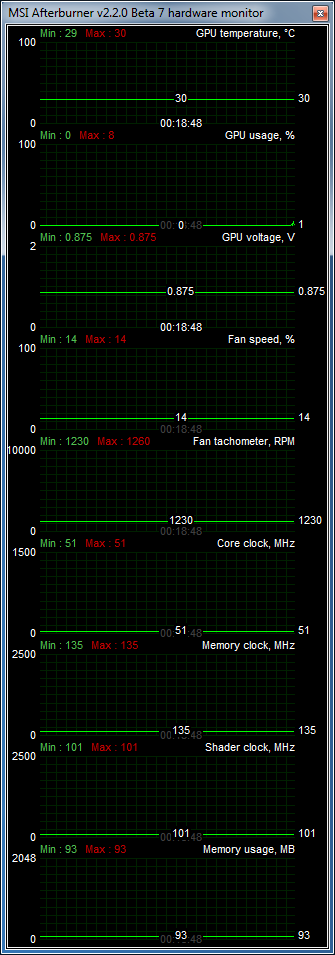

В автоматичному режимі при тривалому максимальному навантаженні температура графічного ядра не перевищувала оцінку 72 градуса. При цьому вентилятор працював на 51% своїй потужності, роблячи середній рівень шуму. Такий гарний результат підтверджує наше припущення про те, що застосовувана система охолодження, не тільки відмінно справляється з охолодженням графічного процесора GeForce GTX 560, але і має деякий запас міцності, яким ми спробуємо скористатися в процесі ручного розгону ASUS GeForce GTX 560 DirectCU II TOP.

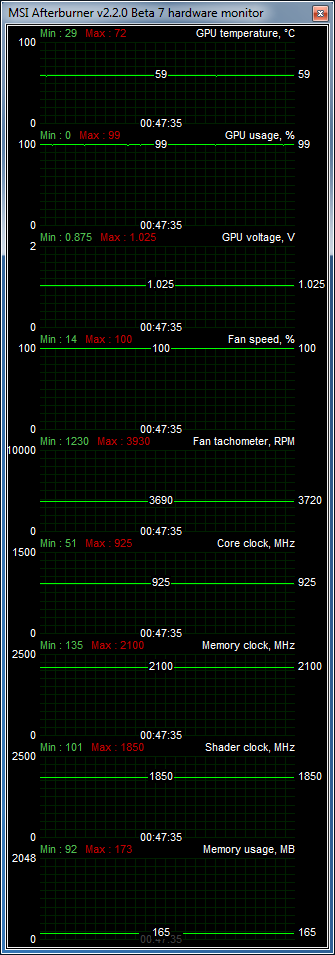

Після того як ми встановили швидкість обертання вентиляторів на максимум і провели тестування ще раз, ми зафіксували зниження максимальної температури GPU на 13 градусів, однак рівень шуму, видаваний кулером, при цьому також значно виріс.
