Огляд відеокарти ASUS ENGT220/DI/1GD2(LP)A на NVIDIA GeForce GT 220

У сучасному комп'ютерному світі відеокарта є не тільки пристрій для формування відеосигналу і зовсім не обмежується можливостями збільшення продуктивності в тривимірних відеоіграх. Нові апаратні та програмні опції дають можливість виконувати цілий ряд завдань силами відеоадаптерів, минаючи центральний процесор, як основний обчислювальний вузол. Є через напрямок кодування та фільтрації, а також обробки аудіо/відео контенту, альтернативні системи антивірусного і антихакерського захисту та складні технічні обчислення в реальному часі. На жаль, інтегровані в системну логіку (чи навіть процесор) сучасні відеоядра не в змозі підтримувати перераховані вище функції в повному обсязі, тому при необхідності виконання відповідних завдань і вузької спеціалізації робочої станції доведеться звертати свій погляд на дуже специфічні продукти. Саме для вирішення таких специфічних завдань компанія NVIDIA чотири місяці тому представила цілих три відеочіпи: GeForce 210; GeForce GT 220 і GeForce GT 240, а також еталонні відеокарти на їх базі:

На фото з ліва на право: NVIDIA GeForce 210, NVIDIA GeForce GT 220, NVIDIA GeForce GT 240. Ці рішення мають наступні характеристики:



NVIDIA GeForce GT 240

NVIDIA GeForce GT 220

NVIDIA GeForce 210

Графічне ядро

GT215

GT216

GT218

Техпроцес виробництва, нм

40

Частота ядра, МГц

550

625

589

Кількість універсальних процесорів, шт

96

48

16

Частота універсальних процесорів, МГц

1340

1360

1402

Підтримувані типи пам'яті

DDR3/DDR5

DDR3/DDR2

DDR2

Рекомендований об'єм пам'яті для відеокарт, МБ

1024/512

512/1024

512

Частота (ефективна) роботи відеопам'яті, МГц

1000(2000)/1700(3400)

790(1580)/500(1000)

500(1000)

Ширина інтерфейсу пам'яті, біт

128

128

64

Пропускна здатність шини пам'яті, ГБ/с

32.0/54.4

25,3/16,0

8,0

Апаратна підтримка графічних API

Microsoft DirectX 10.1, OpenGL 3.1

Підтримка NVIDIA PhysX

 Є

Підтримка NVIDIA CUDA

 Є

Апаратне прискорення відтворення відео

NVIDIA PureVideo HD
(H.264, VC-1, WMV, DivX, MPEG-2 і MPEG-4)

Підтримка відеовиходів

DVI, VGA, HDMI

Максимальна роздільна здатність на цифровому моніторі

2560x1600

Максимальна роздільна здатність на аналоговому моніторі

2048x1536

Підтримка багатомоніторних режимів

 Є

Підтримка HDCP

 Є

Вбудований багатоканальний звуковий кодек

 Є

Інтерфейс сполучення з ПК

PCI Express 2.0

Критична температура графічного процесора, ºС

105

Максимальне енергоспоживання еталонної відеокарти, Вт

69.0

58,0

30,5

Мінімальна потужність блоку живлення, Вт

300

Орієнтовна вартість, $

89-99

69-79

40-50

Як бачимо, суттєвими ігровими можливостями володіє тільки відеокарта на NVIDIA GeForce GT 240, а інші, на NVIDIA GeForce GT 220 і NVIDIA GeForce 210, швидше за все, будуть недостатньо продуктивні для сучасних ігор з непомірно високими «апетитами» до обчислювальної потужності графічної підсистеми. Чи так це дійсно та «наскільки», пропонується довідатися безпосередньо на прикладі відеокарти ASUS ENGT220/DI/1GD2(LP)A на чіпі NVIDIA GeForce GT 220, а також оцінити деякі нововведення в дизайні, впроваджені компанією ASUS, що відрізняються від еталонного зразка відеокарти. Однак все по черзі.

Упаковка

ASUS ENGT220/DI/1GD2(LP)A на NVIDIA GeForce GT 220

Роздрібна версія відеокарти поставляється в досить компактній картонній коробці, оформленій в стилі ігрових «девайсів». Підтвердженням даного напрямку є згадування у вигляді логотипів на лицьовій стороні про наявність цілого гігабайта відеопам'яті, заявлена сумісність з новою операційною системою Windows7, підтримка фірмової технології PhysX від NVIDIA і навіть «голосний» напис, який говорить: «Maximum Gaming Quality» (максимальний ігровий рівень).

Задня сторона упаковки, як це прийнято у ASUS, несе вже не перелік найбільш суттєвих переваг продукту, а повний звіт про всі його функції, особливості, а також про мінімальні системні вимоги. Серед найбільш корисних функцій рядовому користувачу, варто відзначити офіційну підтримку: Microsoft DirectX 10.1, OpenGL 3.1, NVIDIA PhysX, NVIDIA CUDA, апаратне прискорення відтворення відео NVIDIA PureVideo HD (H.264, VC-1, WMV, DivX, MPEG-2 і MPEG-4) і вбудований багатоканальний звуковий кодек, а також можливості фірмових технологій і утиліт Splendid HD, Gamer OSD, Smart Doctor. Серед переліку мінімальних системних вимог варто відзначити тільки вимогу до потужності блоку живлення, який не повинен бути «слабкіше» 300 ват чи мати здатність підтримувати не менше 18 ампер по лінії 12 вольт протягом тривалого часу.

Комплектація

Розбираючи комплект поставки, виявити будь-які шнури, перехідники або адаптери взагалі не вдалося. Однак проаналізувавши позиціонування відеоадаптера на ринку, його вимогу до живлення та оцінивши наявність і тип портів на інтерфейсній панелі, довелося зробити висновок, що ніякі шнури, перехідники або адаптери відеокарті ASUS ENGT220/DI/1GD2(LP)A взагалі не потрібні.

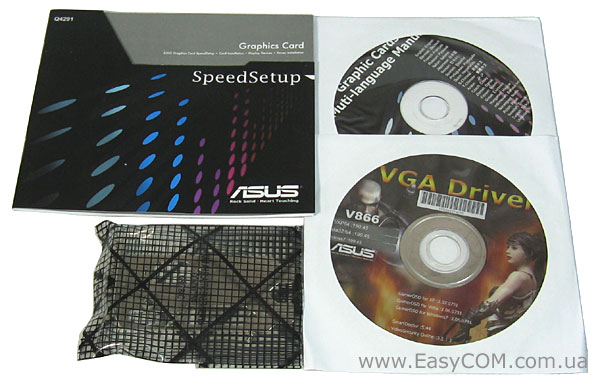

Однак це не значити, що в комплекті поставки немає нічого взагалі. Всередині коробки, крім відеокарти, знаходяться:

  • диски з програмним забезпеченням і драйверами;
  • посібник користувача;

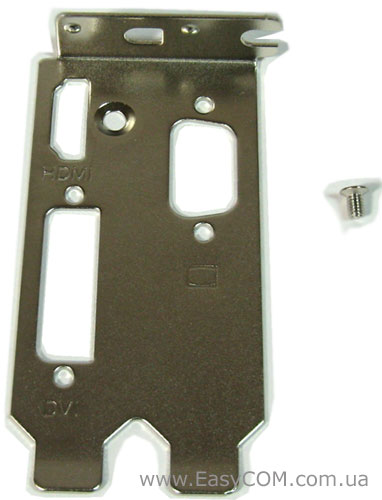

  • інтерфейсна панель для використання в низькопрофільних корпусах.

Перш ніж розглядати сам прискорювач і оцінювати його можливості, давайте познайомимося з його офіційними характеристиками.

Специфікація:

Модель

ASUS ENGT220/DI/1GD2(PL)A

Графічне ядро

NVIDIA GeForce 220 (GT216-300-A2)

Конвеєра

48 уніфікованих потокових

Підтримувані API

DirectX 10.1 (Shader Model 4.1) OpenGL 3.1

Частота ядра, МГц

625

Частота уніфікованих процесорів, МГц

1360

Частота пам'яті (ефективна), МГц

400 (800)

Об'єм (тип) пам'яті, МБ

1024 (DDR2)

Шина пам'яті, біт

128

Стандарт шини

PCI Express X16 2.0

Максимальна роздільна здатність

 До 2560 x 1600 (Dual-link DVI) або 1920x1200 (Single-link DVI)
 До 1920x1080 (HDMI)
 До 2048x1536 (VGA)

Виходи

1x HDMI
 1x DVI-I
1x VGA

Підтримка HDCP

 Є

Прискорення декодування відео

H.264, VC-1, WMV, DivX, MPEG-2 і MPEG-4

Максимально припустима температура ядра, 0С

105

Драйвери

Свіжі драйвери можна скачати з:
 - сайта виробника GPU;
- сайта виробника відеокарти.

Сайт виробника

http://www.asus.com/

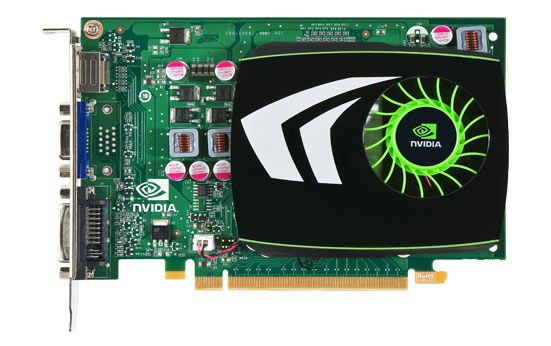

«Референсна» карта NVIDIA GeForce GT 220

ASUS ENGT220/DI/1GD2(LP)A на NVIDIA GeForce GT 220

Відеокарта ASUS ENGT220/DI/1GD2(LP)A

Технічні характеристики відеокарти ASUS ENGT220/DI/1GD2(LP)A трохи відрізняються від еталонного варіанта, на жаль, не в кращий бік. Якщо графічний чіп працює сугубо на рекомендованих частотах, то пам'ять, хоч і має максимально можливий об'єм 1 Гб, але реалізована відносно повільною версією типу DDR2 з робочою частотою всього 400 (800 DDR) МГц, проти 500 (1000 DDR) МГц рекомендованих. Однак це не настільки суттєва відмінність від «референсного» варіанта, як наступне. Згідно специфікації і фотографіям, компанія ASUS застосувала свій підхід до дизайну друкованої плати, повністю змінивши «еталонний», який пропонує використовувати компанія NVIDIA. Перше і саме вагоме те, що відеокарта ASUS ENGT220/DI/1GD2(LP)A є низькопрофільною, тобто розрахованою на встановлення в компактні «тонкі» корпуси. Якщо для більшості користувачів, що звикли до стандартних системних блоків, даний факт буде не дуже важливий, то для тих, хто збирає компактні системи (HTPC (Home Theater PC)) або деякі спеціалізовані системи, дана зміна в дизайні може стати вирішальним аргументом. Однак є і деяке застереження.

ASUS ENGT220/DI/1GD2(LP)A на NVIDIA GeForce GT 220

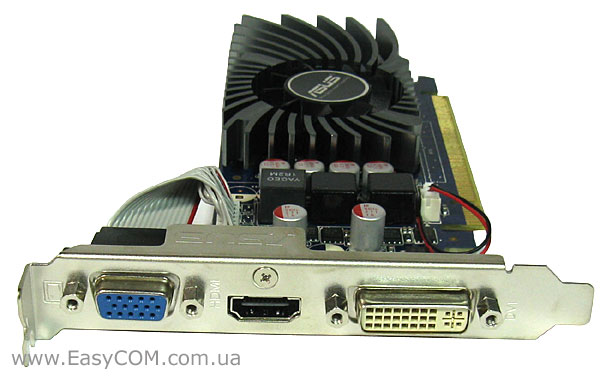

Незважаючи на те, що відеокарта має всі сучасні і найбільш часто використовувані інтерфейси (DVI, HDMI, VGA) їх чисто фізичні розміри накладають деякі обмеження.

Габарити портів DVI і HDMI, які безпосередньо знаходяться на друкованій платі відеокарти, повністю вичерпують розміри заглушки для одного слота розширення у низькопрофільному корпусі. Тому порт VGA, який з'єднується з друкованою платою відеокарти за допомогою гнучкого шлейфа, виноситися вже на другу частину заглушки. Таким чином, при трансформації відеокарти ASUS ENGT220/DI/1GD2(LP)A у низькопрофільний дизайн, вона буде займати в системі вже не один слот розширення, а два, тому що відповідна заглушка інтерфейсної панелі цільна.

ASUS ENGT220/DI/1GD2(LP)A на NVIDIA GeForce GT 220

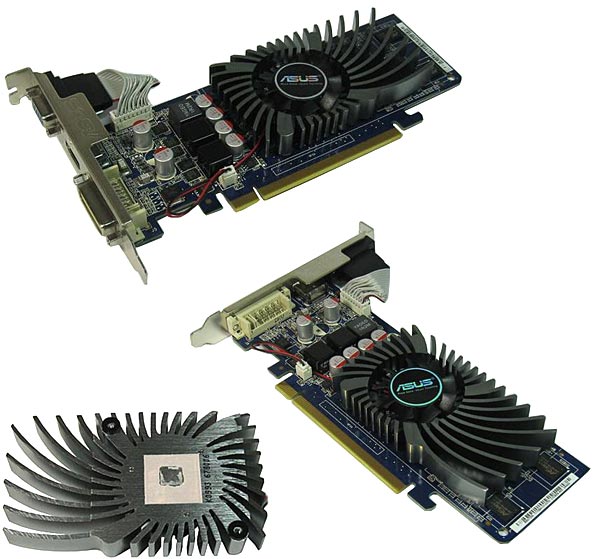

Система охолодження відеокарти ASUS EN210/DI/512MD2(LP)A являє собою цільний радіатор, виконаний з алюмінієвого сплаву з досить товстими ребрами і встановленим у поглиблення невеликим вентилятором. Кріпиться вся ця конструкція за допомогою двох пружних гвинтів, що забезпечує мінімально необхідний притиск. Встановлений вентилятор не має можливості контролювати швидкість обертання і регулювати її методом ШІМ, що характерно для недорогих рішень.

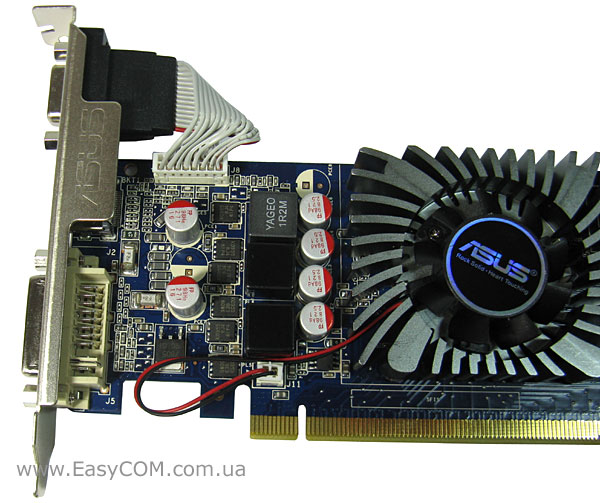

Схема живлення відеокарти ASUS ENGT220/DI/1GD2(LP)A виконана без змін еталонного варіанта, тобто за схемою 2+1 фази, де дві фази живлять графічний чіп, а одна відеопам'ять. Однак виконання системи живлення, внаслідок застосування альтернативного дизайну, значно відрізняється від еталонного варіанта. По-перше, застосовані більш технологічні дроселі, які мають закрите виконання. На практиці такі дроселі відрізняються безшумністю роботи, чого не можна сказати про варіанти «відкритого» типу. По-друге, компанія ASUS застосувала більш технологічні силові елементи, які забезпечують прийнятний рівень живлення при меншому нагріванні, а також мають більш низьку собівартість, що повинно вплинути на кінцеву вартість продукту.

ASUS ENGT220/DI/1GD2(LP)A на NVIDIA GeForce GT 220

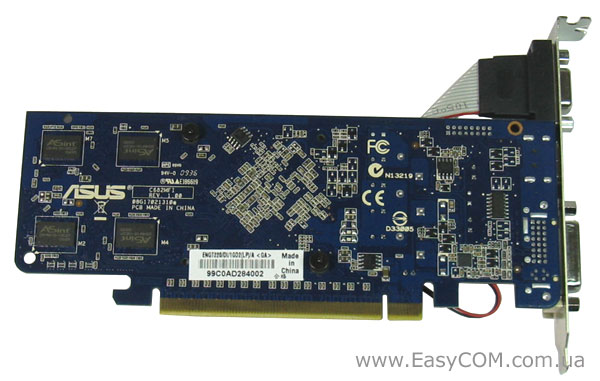

Зворотна сторона плати багата на різні «навісні» елементи, однак останні не особливо виділяються розмірами, що дозволяє використовувати плату незалежно від рядом розташованих пристроїв.

Відеопам'ять набрана вісьма чіпами, розташованими по чотири з кожної сторони плати, що обумовлене низькопрофільним дизайном останньої. Власних радіаторів чіпи відеопам'яті не мають і охолоджуються тільки природнім шляхом, а точніше потоком повітря від вентилятора на радіаторі прискорювача та від процесорного кулера, якщо відеокарта встановлена в найближчий слот до останнього. До речі, чіпи відеопам'яті мають маркування DDR2 264M16-GE2F і зроблені тайванською компанією ASint Technology Corporation. Оскільки в офіційному асортименті цього виробника немає відеопам'яті, на ці чіпи не вдалося знайти документацію, щоб точніше сказати про їх характеристики та прикинути розгінний потенціал.

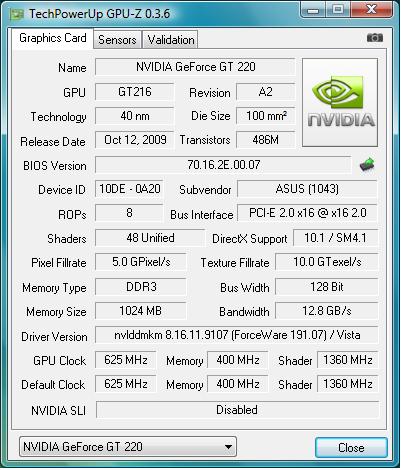

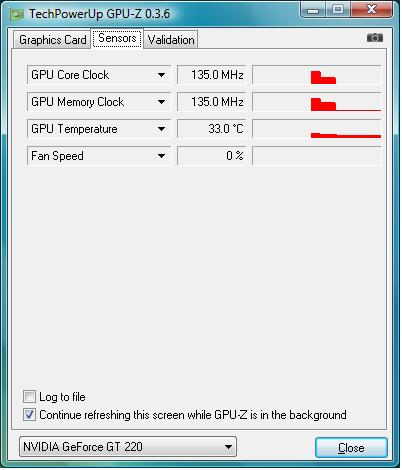

Перше, що було зроблено при випробуванні відеокарти ASUS ENGT220/DI/1GD2(LP)A, це перевірка її технічних характеристик спеціалізованою програмою GPU-Z, яка «підтвердила» всі заявлені виробником значення.

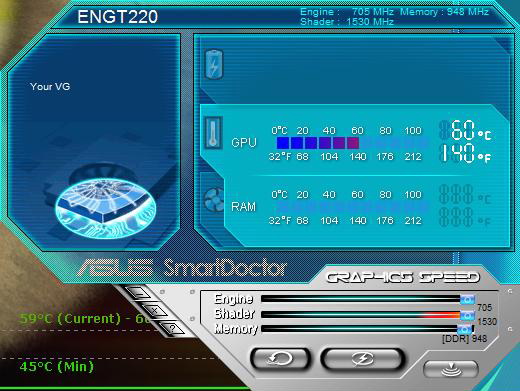

При інтенсивному стресовому тестуванні відеокарти протягом довгого часу вона працювала абсолютно стабільно, що підтверджує «рідна» утиліта SmartDoctor, та є гарним інструментом для моніторингу і розгону для відеокарт виробництва ASUS. Температура графічного чіпа не перевищувала 60ºС, що вкрай далеко від критичних 105ºС.
