Огляд відеокарти ASUS EAH5750/2DIS/1GD5 на Radeon HD 5750

Випуск нових чіпів по 40-нм техпроцесу звісно супроводжується для компанії AMD більшим відсотком невідповідних необхідним параметрам кристалів. За аналогією з тим як для відеочіпа Radeon HD 5870 було ухвалене рішення назвати «некондицію» Radeon HD 5850 так і з «відбраковування» Radeon HD 5770 вийшли графічні процесори Radeon HD 5750. Трохи менші частоти роботи, злегка зменшена кількість текстурних блоків і шейдерних процесорів дозволило використати всі кристали, що не мало технічні характеристики старшого GPU Radeon HD 5770. Наскільки всі ці «нововведення» позначилися на продуктивності, ми розглянемо трохи нижче, а зараз ми лише наведемо узагальнюючу таблицю основних характеристик всієї 5000-ї серії відеокарт від AMD у порівнянні з попередниками.



Radeon HD 4870

Radeon HD 4890

Radeon HD 5750

Radeon HD 5770

Radeon HD 5850

Radeon HD 5870

Кодове ім'я

RV770

RV790

RV840
 «Juniper»

RV840
 «Juniper»

RV870
 «Cypress»

RV870
«Cypress»

Площа чіпа, кв. мм.

256

282

170

170

334

334

Техпроцес, нм

55

55

40

40

40

40

Кіл-ть транзистори, млрд. шт.

0,956

0,959

1,04

1,04

2,15

2,15

Частота ядра, МГц

750

850

700

850

725

850

Частота пам'яті (ефективна QDR), МГц

900
 (3600)

975
 (3900)

1150
 (4600)

1200
 (4800)

1000
 (4000)

1200
 (4800)

Текстурних блоків, шт.

40

40

36

40

72

80

Шейдерних процесорів, шт.

800

800

720

800

1440

1600

Блоків ROPs, шт.

16

16

16

16

32

32

Розрядність шини відеопам'яті, біт

256

256

128

128

256

256

Об'єм пам'яті, МБ

512/1024

1024

512/1024

1024

1024

1024

Підтримувані API

DirectX 10.1
 OpenGL 3.0

DirectX 10.1
 OpenGL 3.0

DirectX 11
 OpenGL 3.1

DirectX 11
 OpenGL 3.1

DirectX 11
 OpenGL 3.1

DirectX 11
 OpenGL 3.1

Підтримка Eyefinity

Немає

Немає

 Є

 Є

 Є

 Є

TDP, Вт

150

160

86

108

151

188

 Більш детально про архітектуру та особливості RV840 «Juniper» можна довідатися з вже відомого нашим читачам огляду «Огляд відеокарти ASUS Radeon HD 5770 на GPU ATI RV840».Про версію цього GPU у вигляді Radeon HD 5750 можна казати як про більш «спрощене» рішення, це явно зменшує продуктивність, але не забирає в нього право називатися основою для тривимірного прискорювача нового покоління. Згідно підтримуваним функціям і новим технологіям він ні в чому не поступається старшому «братові» Radeon HD 5870.

Ми ще переконаємося при тестуванні наскільки зменшилася продуктивність відеокарти на Radeon HD 5750 у порівнянні з прискорювачами на основі GPU серії Radeon HD 5800, а також в порівнянні з рішенням на повноцінній версії  Radeon HD 5770. Тому цей огляд буде присвячений рішенню на AMD ATI Radeon HD 5750, яке потрапило в нашу тестову лабораторію - ASUS Radeon HD 5750 (EAH5750/2DIS/1GD5).

ASUS EAH5750/2DIS/1GD5

Специфікація:

Модель

ASUS Radeon HD 5750 (EAH5750/2DIS/1GD5)

Графічне ядро

(AMD) ATI Radeon HD 5750 (RV840 PRO)

Конвеєра

720 уніфікованих потокових

Підтримувані API

DirectX 11 (Shader Model 5.0)
 OpenGL 3.1

Частота ядра, МГц

700

Об'єм (тип) пам'яті, МБ

1024 (GDDR5)

Частота пам'яті (ефективна), МГц

1150 (4600)

Шина пам'яті, біт

128

Стандарт шини

PCI Express X16 2.0

Максимальна роздільна здатність

 До 2560x1600 Dual-link DVI або 1920x1200 Single-link DVI
 До 2048x1536 VGA ( через перехідник DVI-to-VGA)
 До 1920x1080 HDMI
 До 2560x1600 DisplayPort

Виходи

2x DVI-I (VGA через перехідники)
 1x HDMI
 1x DisplayPort

Підтримка HDCP

 Є
 Декодування MPEG-2, MPEG-4, DivX, WMV9, VC-1 і H.264/AVC

Драйвери

Свіжі драйвери можна скачати з:
 - сайта виробника GPU;
- сайта підтримки.

Сайт виробника

http://ru.asus.com/

Характеристики досліджуваної відеокарти дуже схожі з рекомендованими виробником GPU, тому в плані продуктивності прискорювач описує можливості будь-якого «референсного» рішення на Radeon HD 5750.

ASUS EAH5750/2DIS/1GD5

Відеокарта поставляється в картонній упаковці середніх розмірів. Зовнішній вигляд крилатого вершника в оформленні коробки однаковий, як для рішень серії Radeon HD 5800, так і для Radeon HD 5700 від компанії ASUS. Єдиною відмінністю тут є використання графічного процесора ATI Radeon HD 5750, який лежить в основі нашого піддослідного та інші логотипи, що підкреслюють фірмові технології та можливості відеоприскорювача. Окремо відзначена наявність виходу DisplayPort, що дозволяє підключати до трьох моніторів одночасно, і встановлення в це рішення 1 Гб пам'яті GDDR5, а також наявність HDMI-роз’єму.

ASUS EAH5750/2DIS/1GD5

На звороті упаковки описуються особливості графічного прискорювача, акцентується увага на підтримці Microsoft DirectX 11, а також технології ATI Eyefinity, яка через DisplayPort дозволяє використовувати для візуалізації гри декілька моніторів.

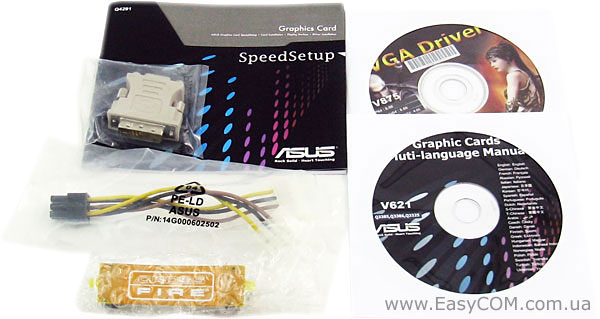

У комплект поставки роздрібної версії ASUS Radeon HD 5770 входять:

  • Перехідник з двох периферійних роз’ємів живлення на 6-контактний роз’єм живлення відеокарти;
  • Перехідник з DVI на D-Sub;
  • Місток CrossFire;
  • Диск з інструкцією на багатьох мовах;
  • Диск з драйверами та утилітами;
  • Коротка інструкція з встановлення відеокарти.

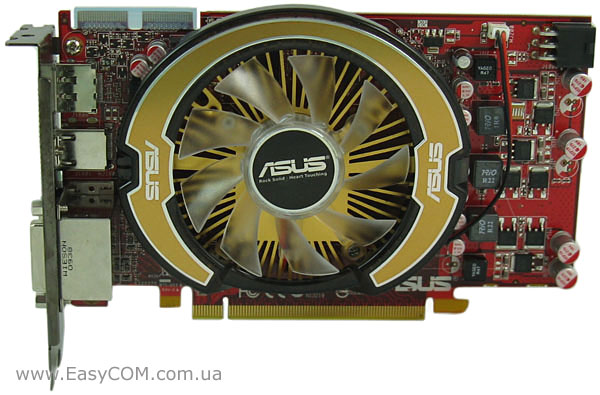

Зовні плата відеокарти ASUS Radeon HD 5770 дуже схожа на еталонний прискорювач, копією якого, враховуючи все, вона і є, але, все-таки, зовнішній вигляд системи охолодження та фірмові написи виділяють саме  цей екземпляр.

ASUS EAH5750/2DIS/1GD5

За розмірами карта на Radeon HD 5750 ще менше ніж прискорювачі на Radeon HD 5770, це дозволить їй без проблем увійти в будь-який середньостатистичний корпус. Однак не варто забувати, що плата тут повнорозмірна і її не вийде встановити в низькі корпуси. Це теж може породити додаткові сумніви при виборі між Radeon HD 5750 і більш простими, але компактними, моделями сучасних відеоприскорювачів.

ASUS EAH5750/2DIS/1GD5

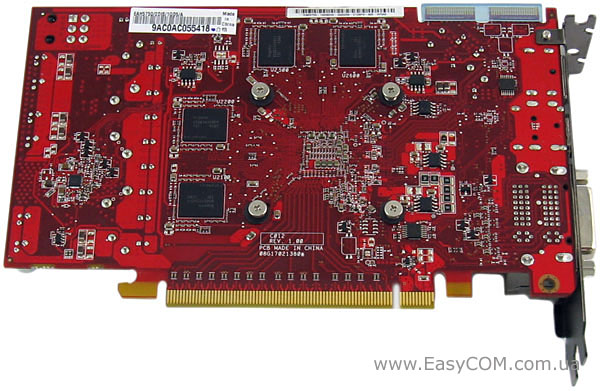

Як і в рішеннях на Radeon HD 5770 зворотну сторону прискорювача розробники не стали поміщати під металеву пластину. Ліворуч вгорі відеокарти знаходяться два роз’єми для містків CrossFire, що допоможе бажаючим одержати ще більш швидку ігрову станцію, скориставшись цією технологією, хоча таке рішення і виявиться спірним, враховуючи клас прискорювача.

ASUS EAH5750/2DIS/1GD5

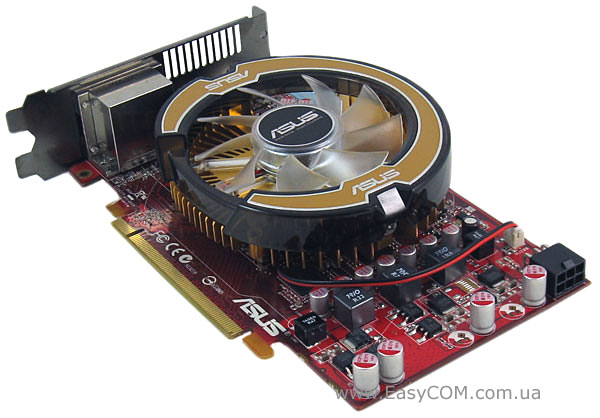

У задній частині прискорювача знаходиться один 6-контактний роз’єм додаткового живлення. Відносно мале енергоспоживання дозволяє сподіватися на те, що встановленої фірмової системи охолодження Glaciator від ASUS буде досить для охолодження відеокарти без необхідності розкручувати вентилятор до дуже високої швидкості.

ASUS EAH5750/2DIS/1GD5

Завдяки двослотовому дизайну системи охолодження на прискорювачі реалізоване багато відеовиходів: два універсальні виходи DVI і мультимедійні виходи HDMI і DisplayPort. Для підключення аналогового монітора необхідно буде скористатися перехідником з комплекту поставки.

ASUS EAH5750/2DIS/1GD5

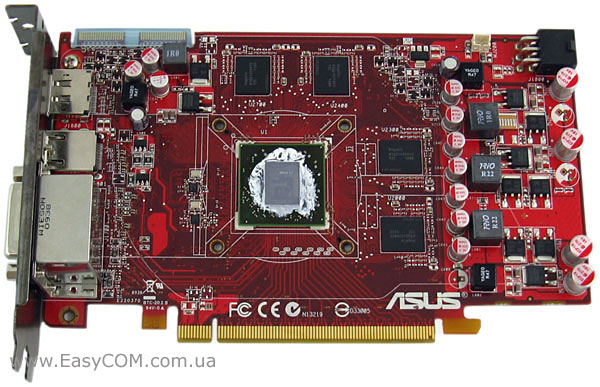

Лицьова сторона друкованої плати досить насичена різними елементами: крім самого GPU тут розташувалася половина чіпів відеопам'яті та всі основні вузли стабілізатора живлення. Як видно із зображення чіпи пам'яті залишилися без радіатора, що є явним недоліком. На звороті теж є чотири мікросхеми пам'яті, і теж без додаткових елементів охолодження, що може погіршити її розгінний потенціал.

ASUS EAH5750/2DIS/1GD5

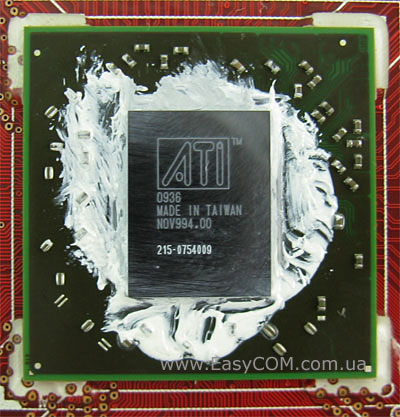

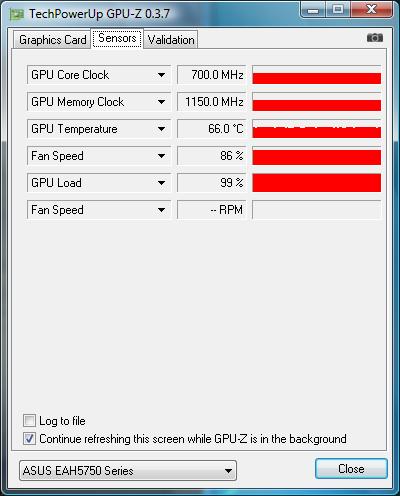

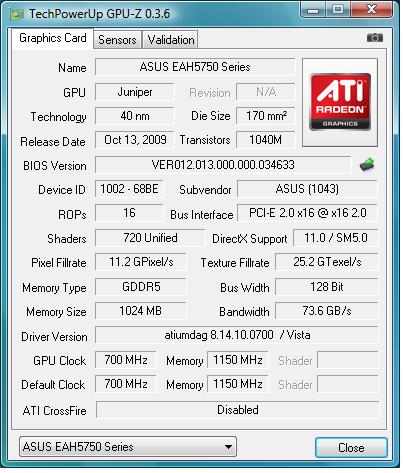

Частота роботи графічного процесора відповідає рекомендованому значенню 700 МГц. Як вже описувалося раніше, сам чіп RV840 виконаний по 40 нм техпроцесу, що обумовлює його відносно невелике енергоспоживання. Але в Radeon HD 5750 кількість уніфікованих шейдерних процесорів зменшилася до 720, текстурних блоків до 36, а кількість ROP залишилося рівним 16.

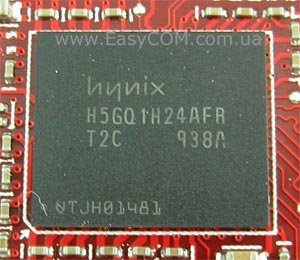

Відеопам'ять загальним об'ємом 1 ГБ набрана вісьма мікросхемами стандарту GDDR5 виробництва Hynix (H5GQ1H24AFR) з часом відгуку 0,8 нс, які розраховані на ефективну частоту роботи до 5000 МГц. Оскільки результуюча частота роботи чіпів пам'яті на відеокарті нижче та становить 4600 МГц, то залишається деякий запас для розгону.

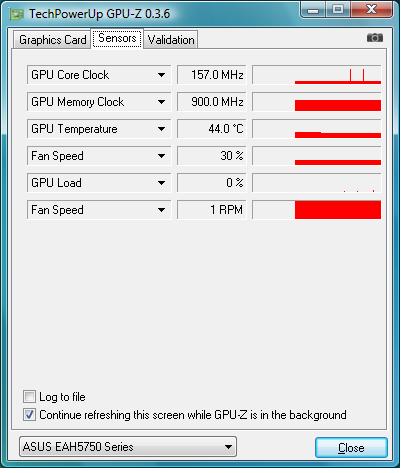

При відсутності навантаження частота роботи чіпа знижується до 157 МГц, а відеопам'ять уповільнюється до 225 МГц (ефективна частота 900 МГц). При цьому зменшується і напруга живлення, що забезпечує помітне зниження енергоспоживання та, відповідно, температури та гучності системи охолодження.

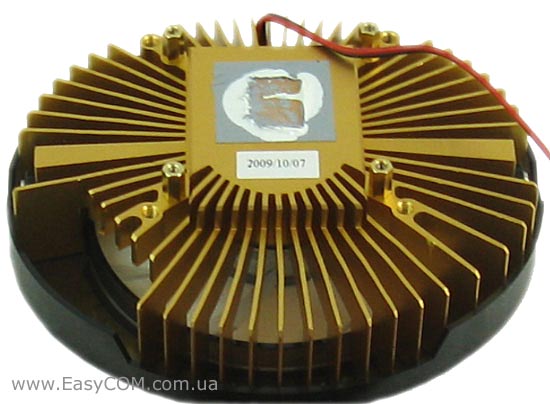

Система охолодження ASUS Glaciator, встановлена на відеокарті ASUS EAH5750/2DIS/1GD5, вже пройшла тестування часом на інших продуктах цієї компанії та показала себе з кращого боку. Кулер від ASUS являє собою цільний алюмінієвий радіатор латунно-жовтого кольору з чорним кожухом, який направляє повітря на плату. Основа посаджена на чіп за допомогою дуже сухого термоінтерфейса і закріплена чотирма болтами. Але звернемо увагу на явну відмінність такого підходу від рекомендованого компанією AMD-ATI, виробником чіпа. Використовувана система охолодження не має прилягання до чіпів пам'яті і силовим елементам стабілізатора живлення. Будемо сподіватися, що таке спрощення кулера не вплине на стабільність роботи, довговічність і розгінний потенціал відеокарти.
