Огляд і тестування можливостей домашнього файл сервера ASUS NAS-M25

Досить часто люди прагнуть поділитися з співрозмовником своїми фотографіями, відеозаписами і музичними композиціями. Однак носити всю свою бібліотеку цифрової інформації разом з собою практично нездійсненне завдання. При сучасній доступності інтернету, можливість «On-line» доступу до вашого віддаленого сервера з необхідними даними може стати універсальним рішенням. Залишилося тільки створити невелике, але ємне файлове сховище у вас дома або в офісі. Тоді ви зможете скачати з нього потрібну інформацію за лічені секунди, і все буде залежати тільки від швидкості доступу до такого сховища через інтернет. Це дозволить у будь-який час, і практично в будь-якому місці мати повний доступ до потрібних файлів на домашньому сервері. Також ви можете пересилати на нього необхідні документи та іншу коштовну інформацію, замість перенесення на «флешках» і інших портативних носіях.

Рішення таких завдань беруть на себе компактні, економічні, але ємні сховища даних, для дому або малого офісу. Вони часто оснащуються процесором архітектури ARM (32-бітна архітектура з скороченим набором команд) з невеликою, але достатньою продуктивністю та малим енергоспоживанням, відповідно і тепловиділенням. Така комбінація дозволяє бути сховищам даних тихими та економічними. На нашому інтернет ресурсі вже представлені матеріали за участю подібних пристроїв, таких як Promise SmartStor NS4300N і QNAP TS-509 Pro. Не дуже давно такого роду рішення з'явилися в асортименті продукції компанії ASUS – найбільшого виробника комплектуючих для персональних комп'ютерів, ноутбуків і мережного обладнання. Першим NAS-сховищем від цього виробника стала модель ASUS NAS-M25. У даному матеріалі будуть розглянуті всі основні робочі якості даної моделі і її перспективні можливості використання.

ASUS NAS-M25

Перед детальним розглядом можливостей моделі ASUS NAS-M25 ознайомимося з представленою на сайті виробника специфікацією:

Виробник

ASUS

Модель

NAS-M25

Ємність жорсткого диска

У комплекті поставки немає

Апаратна конфігурація

Marvell 1,2 ГГц ARM, оперативна пам'ять 512МБ DDR2, флеш-пам'ять 128 МБ

Тип HDD

2 x 3,5" SATA I/II HDD, сумарно до 6000 ГБ, підтримується гаряча заміна

Підтримувані конфігурації

JBOD, RAID 0/1
RAID 1, окремі диски

Файлова система HDD

Ext2/3; FAT32; NTFS (тільки читання)

Інтерфейси

1 х 10/100/1000 Мбіт/с LAN (RJ-45)
 3 х USB 2.0 HOST, підтримка USB Hub, принтер, HDD, UPS, Flash

Внутрішні порти

2 x SATA 3 ГБ/с

Підтримка протоколів

CIFS/SMB, Nfsv2/v3, HTTP/S, FTP, SSL/TLS, ADS, NFS, SSH, Telnet

Мережні обмеження

користувачів: до 64;
груп: до 10.

Додаткові функції

доступ до файлів по FTP/HTTP (з шифруванням);
iTunes сервер;
Twonky UPnP сервер;
DLNA клієнт;
Web-сервер;
автономне завантаження файлів по PС-free BitTorrent / FTP/ HTTP;
резервне копіювання.

Живлення

Зовнішній БЖ на 12В/3A, 5В/3A

Робочий діапазон температур

0°С - 40°С

Розмір, мм

211 x 129 X 120

Вага, г

970 без жорстких дисків

Сайт виробника

http://www.asus.ua/

Згідно таблиці, використовуваній в основі даного рішення процесор Marvell 1,2 ГГц ARM, у порівнянні з іншими аналогічними продуктами ARM-архітектури (Advanced RISC Machine), має досить високу тактову частоту. Наявність 512 МБ DDR2 оперативної пам'яті, також сприяє успішній роботі всього закладеного в даному продукті функціоналу. Для попередньо встановленого програмного забезпечення в NAS-сервері ASUS NAS-M25 передбачено 128 МБ флеш-пам'яті, яка розпаяна безпосередньо на платі. Відзначимо, що в більшості офіційних джерел (документація, специфікація на упаковці) вказується підтримка даною моделлю до 4 ТБ сумарного дискового простору, але в специфікації на сайті ASUS виділена можливість роботи з 6 ТБ даних. Швидше за все, разом з відновленням прошивання помінялися і деякі можливості самого сховища даних. Зокрема з'явилася підтримка 3 ТБ жорстких дисків. Згідно таблиці, характеристики даного рішення оптимізовані для потреб невеликого і економічного файл сервера з двома жорсткими дисками. ASUS NAS-M25 одержав: можливість роботи з дисковими масивами RAID 0, RAID 1, один мережний адаптер 10/100/1000 Мбіт/с і три USB 2.0 порти для приєднання інших носіїв з можливістю резервного копіювання даних.

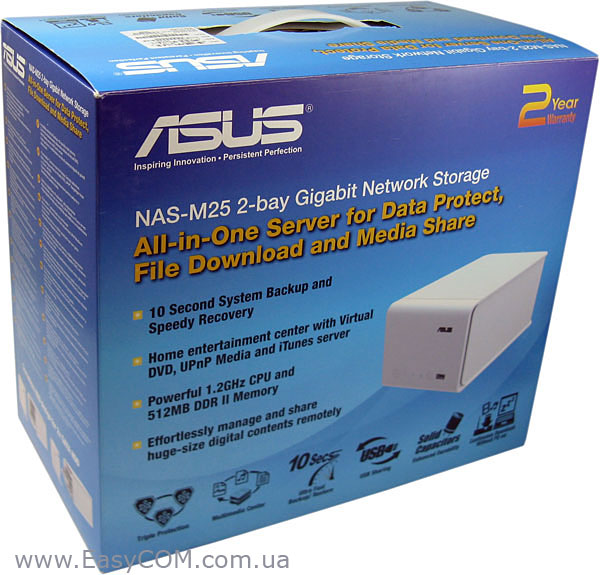

Коробка, у якій поставляється модель ASUS NAS-M25, досить приваблива та інформативна, що цілком характерно для всієї продукції цього виробника. На лицьовій стороні підкреслені видатні особливості даного продукту. З цікавого тут можна відзначити: згадування про дворічну гарантію, зазначена частота роботи CPU 1,2 ГГц і наявність 512 МБ оперативної пам'яті DDR2, виділена функція швидкого створення резервних копій системи. Є зручна для транспортування ручка з білого пластику.

На одній з бічних сторін коротко описана на двадцятитрьох мовах область застосування цієї моделі. Унизу візуально показано, як встановлювати жорсткі диски в даний NAS-сервер.

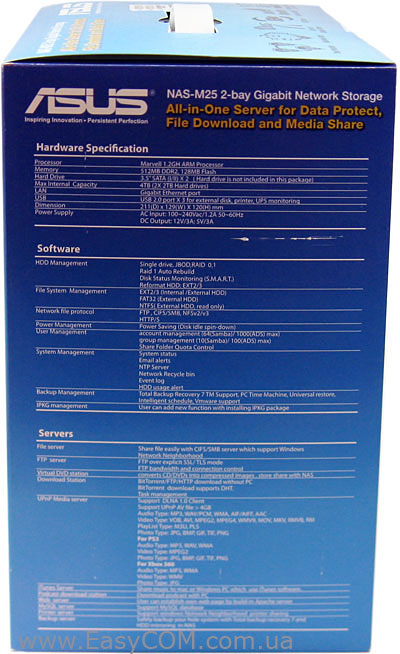

Друга бічна сторона повністю зайнята докладною таблицею специфікацій ASUS NAS-M25.

На тильній стороні упаковки присутній опис основних особливостей цього продукту і його можливостей. Інформативність зовнішньої упаковки моделі ASUS NAS-M25 не викликає ніяких сумнівів. Все зроблено для того, щоб максимально зацікавити покупця в даному продукті навіть при швидкому погляді на товар, що стоїть в крамниці.

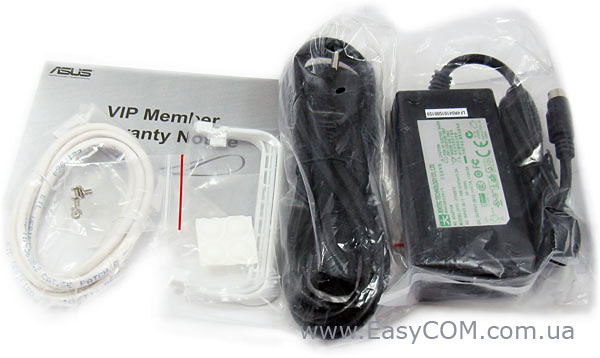

У комплекті поставки присутнє тільки все саме необхідне для підключення ASUS NAS-M25 до мережі і встановленню в нього двох жорстких дисків. Тут є:

  • кабель живлення,
  • адаптер живлення з 100-240В на 5 і 12 В,
  • мережний кабель,
  • інструкція для експлуатації,
  • чотири гумові ніжки,
  • чотири гвинти кріплення ручок-затискачів кошика до жорстких дисків,
  • дві ручки-затискача для кріплення жорстких дисків у кошику NAS сервера.

У комплекті з моделлю, що потрапила до нас на тестуванню, ASUS NAS-M25 були відсутні два оптичні диски, з посібником і утилітами. Відзначимо, що їх наявність заявлена в документації для роздрібних екземплярів.

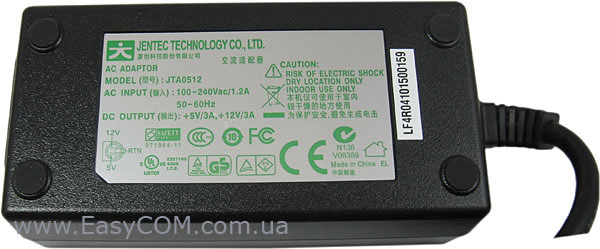

Блок живлення, яким комплектується ASUS NAS-M25, забезпечує перетворення з 100-240 В / 1,2 А на 5 В / 3 А и 12 В / 3 А. Він виготовлений компанією JENTEC TECHNOLOGY CO. LTD, модель JTA0512. При роботі сховища даних блок живлення нагрівався незначно, що не викликало ніяких побоювань по його перегріву навіть в умовах замкненого простору.

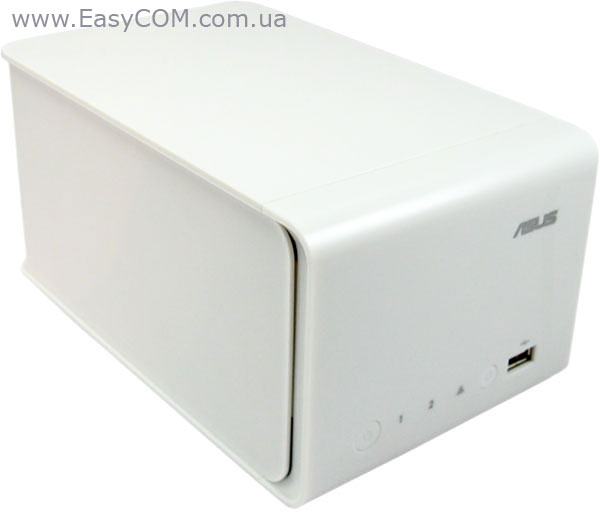

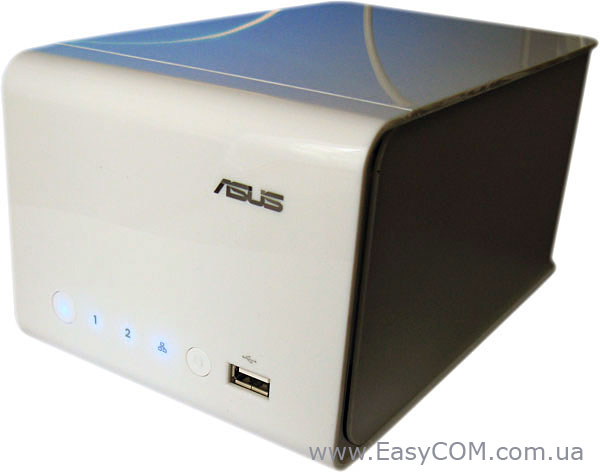

Корпус у моделі ASUS NAS-M25 виконаний з білого глянсового пластику, у комбінації з округленими краями, що надає вишуканість зовнішньому вигляду. Такий дизайн сховища даних легко може доповнити інтер'єр будь-якої кімнати. Габаритні розміри досить малі, що візуально дозволяє поміститися там трьом жорстким дискам, але місце третього зайняте під материнську плату NAS сервера. На верхній і бічній стороні не розташовано ніяких примітних особливостей.

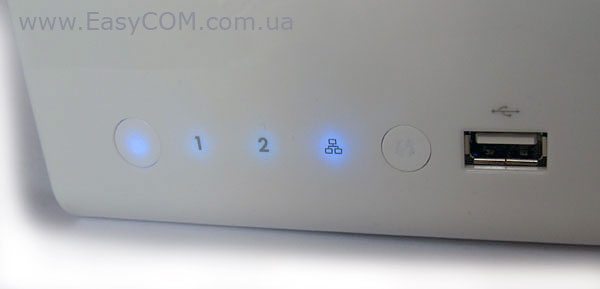

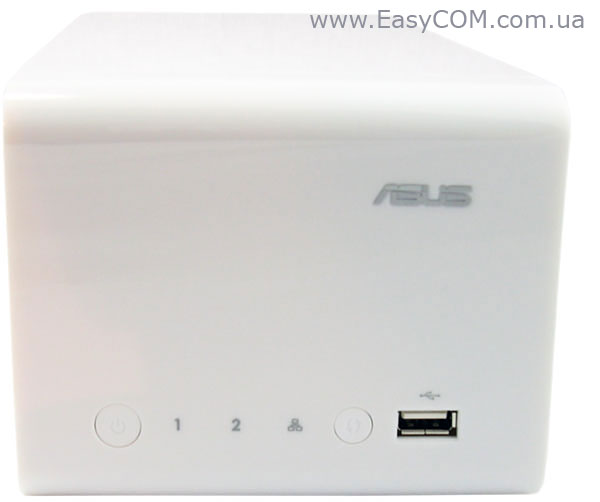

На білосніжній лицьовій панелі виділяється сріблястий логотип виробника «ASUS». У правому нижньому куті присутній роз’єм USB 2.0. Ліворуч від нього знаходиться кнопка швидкого копіювання даних з USB-yакопичувачів, потім іде ряд індикаторів роботи і закінчується ця інформаційна панель кнопкою включення/вимикання NAS-сервера. Блакитним світлом індикаторів сигналізується активність мережного інтерфейсу і двох встановлених у дане сховище накопичувачів.

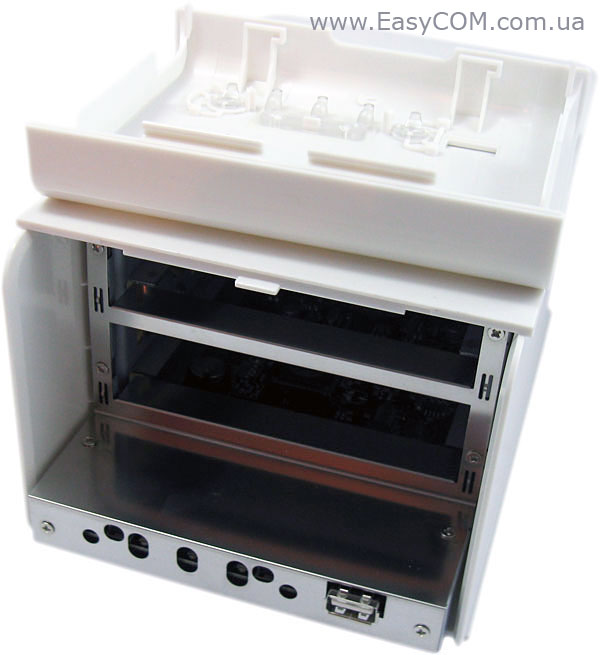

Пластик лицьової панелі є кришкою, за якою ховаються два відсіки для жорстких дисків. Кришка знімається досить легко, необхідно лише перемістити пластиковий повзунок, який можна побачити в нижній частині корпуса, у положення відкрите.

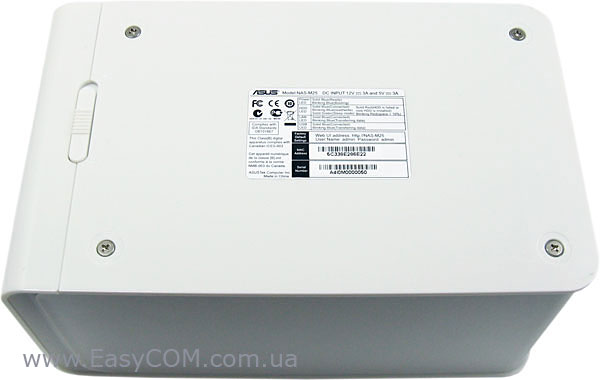

Також на нижній частині корпуса можна відзначити наклейку з технічною інформацією про дану модель, а по кутам чотири шурупи, викрутивши які можна зняти верхню пластикову частину корпуса.

Сама кришка при відкриванні або закриванні має невеликий люфт, що не викликає труднощів при експлуатуванні ASUS NAS-M25, але трохи псує загальне враження про якість конструкції корпуса.

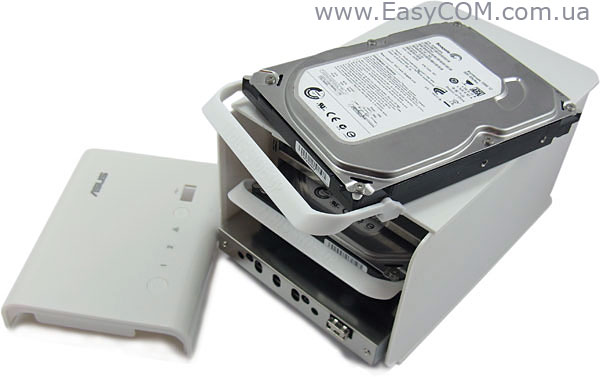

Для встановлення жорстких дисків в NAS-сервер, до них необхідно прикріпити невеликі ручки з білого пластику.

Вони також виконують функцію фіксатора диска в гнізді, що повинно запобігти довільному висуванню HDD з свого слота. Сам на випадок неможливості використання цих ручок з деякими моделями вінчестерів і передбачена можливість зняття кожуха – у такому разі жорсткі диски кріпляться гвинтами до рами всередині.

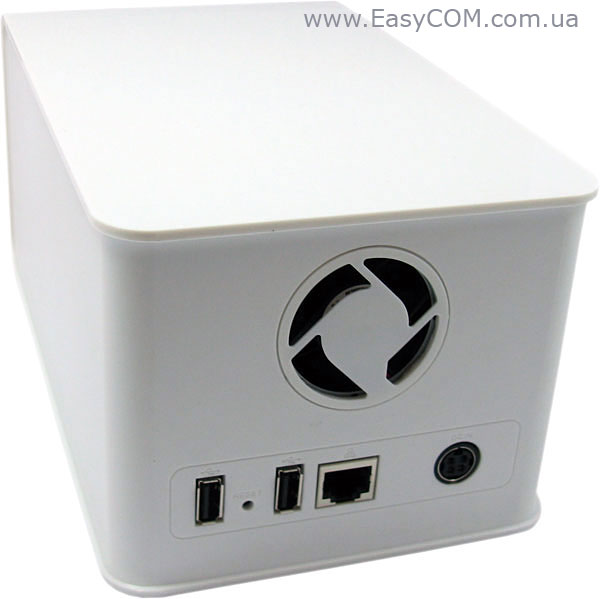

Задня панель ASUS NAS-M25 має досить скромне наповнення. Тут розмістилися два USB-роз’єми, один порт Gigabit Ethernet, а також утоплена кнопка Reset, для скидання налаштувань користувача. Замикає череду роз’ємів чотириконтактне гніздо підключення блока живлення. Нагадаємо, що для живлення даної моделі використовуються дві напруги 12 В и 5 В. Трохи вище роз’ємів розташований отвір з 40 мм вентилятором. Використовувані в даному пристрої мікросхеми і сам центральний процесор мають досить невеликі теплові пакети. У зв'язку з таким наповненням, встановлений тут вентилятор працює на малих обертах і створює практично непомітний рівень шуму. Однак встановлення більш ємних жорстких дисків, які будуть більш «гарячими» при роботі, може привести до збільшення частоти обертання вентилятора, що обумовить невелике підвищення рівня шуму. Взагалі ASUS NAS-M25 працює досить тихо і головним джерелом шуму тут будуть саме використовувані жорсткі диски, особливо в моменти паркування головок або активного випадкового пошуку.

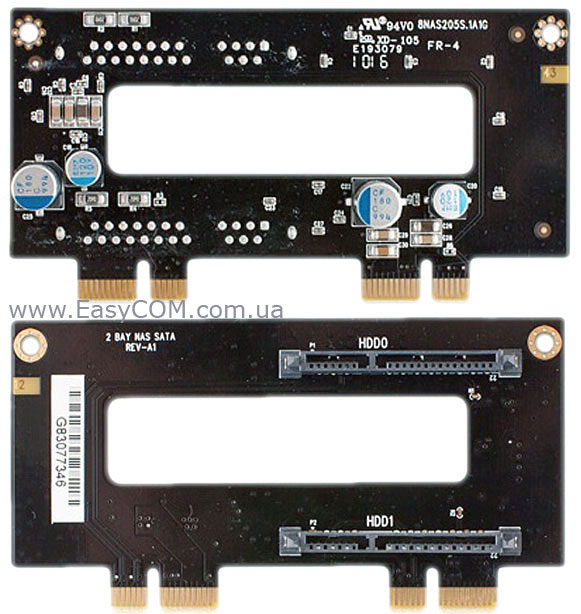

Тепер постараємося детально розглянути всі елементи конструкції ASUS NAS-M25, які розташовані всередині корпуса.

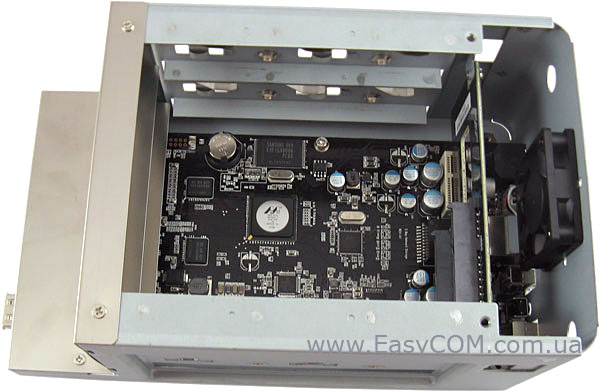

Основна друкована плата мережного сховища розташована уздовж нижньої частини корпуса. На неї встановлений перехідник, до якого підключаються два жорсткі диски кошика. Плата перехідника з'єднана з платою через два роз’єми, що на вигляд нагадують PCI-E 1x. Найімовірніше ці роз’єми не можна використовувати для підключення PCI-E плат, вони призначені тільки для роботи перехідника, що є в комплекті.

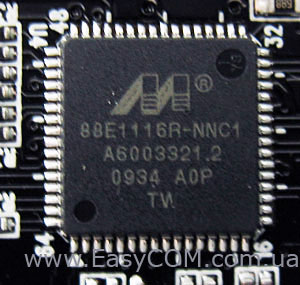

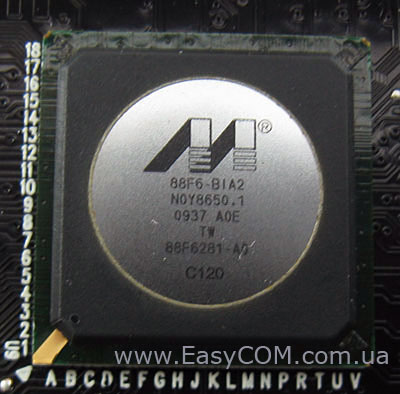

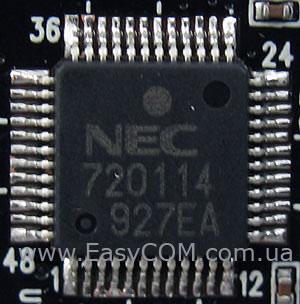

Все цікаве наповнення плати розмістилося з однієї сторони. У моделі ASUS NAS-M25 використовується процесор 1,2 ГГц Marvell 88F6-B1A2 сімейства Feroceon. Цю модель процесора з ARM-архітектурою, але на частоті в 1,0 ГГц часто, використовують і інші виробники NAS-серверів. Він має 32- бітну архітектуру з скороченим набором команд. Такі особливості дозволяють йому при достатній для роботи з дисковими масивами продуктивності забезпечити мале споживання і слабке нагрівання всієї системи.

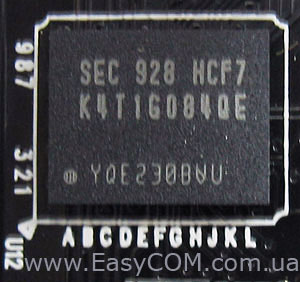

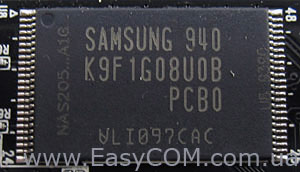

Розробники компанії ASUS використовували в ASUS NAS-M25 128 МБ флеш-пам'яті Samsung K9F1G08U0B-PCB0 і 512 МБ оперативної пам'яті DDR2, яка набрана чотирма чіпами Samsung K4T1G084QE по 128 МБ. Контролер USB2.0 реалізований на чіпі NEC 720114. Мережний інтерфейс Gigabit Ethernet реалізований засобами Marvell Alaska 88E1116R. Таке оснащення не можна назвати самим функціональним і продуктивним, але для задач сховища даних тут є все необхідне. Всі компоненти повинні забезпечити високу продуктивність і повноцінний функціонал домашнього NAS-сервера.

Прошивання або веб-інтерфейс

Не менш важливим фактором для швидкої й комфортної роботи кожного цифрового прилашту є використовуване на ньому програмне забезпечення. Саме прошивання забезпечує функціонал, зручність налаштування і обслуговування.

Для початкового налаштування в комплекті з файловим сховищем ASUS NAS-M25 є утиліта ASUS NAS Setup Wizard.

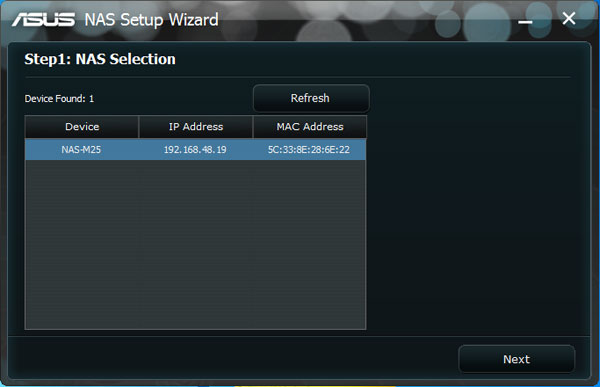

При запуску відбувається сканування мережі, з розпізнаванням усіх сумісних з нею пристроїв. Потім з отриманого списку користувач може вибирати той NAS-сервер, який він хоче налаштувати.

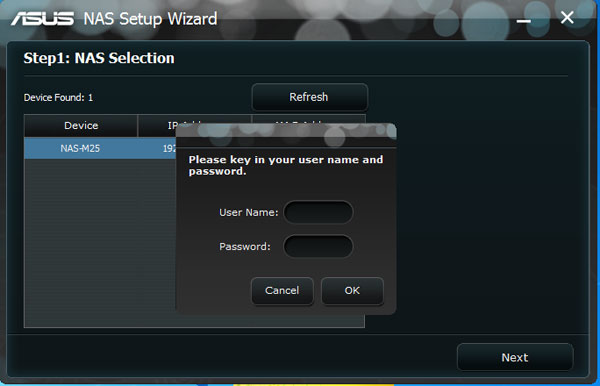

Наступним кроком стане введення логіна і пароля доступу до вашого файлового сховища (ім'я користувача admin, пароль за замовчуванням admin).

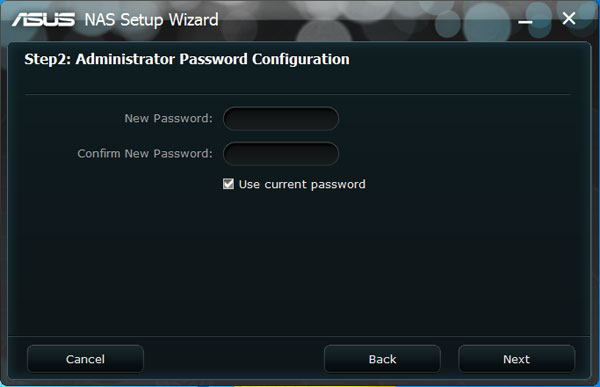

Після перевірки буде запропоновано замінити стандартний пароль на новий.

У наступному вікні можна поміняти час, для правильної синхронізації часу, і замінити налаштування TCP/IP, але можна все залишити за замовчуванням.

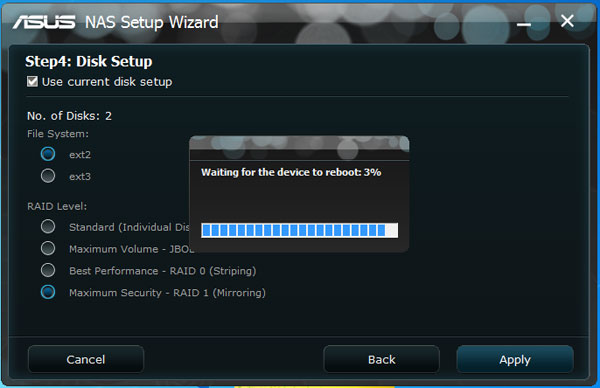

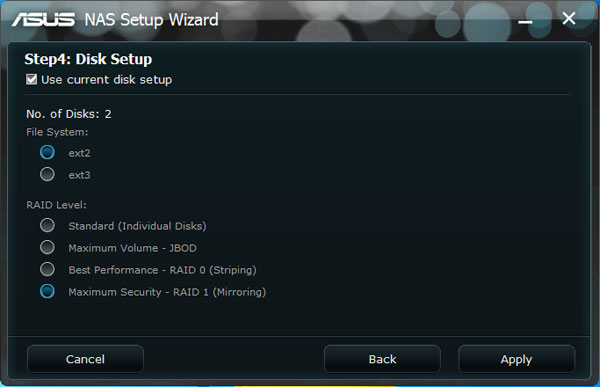

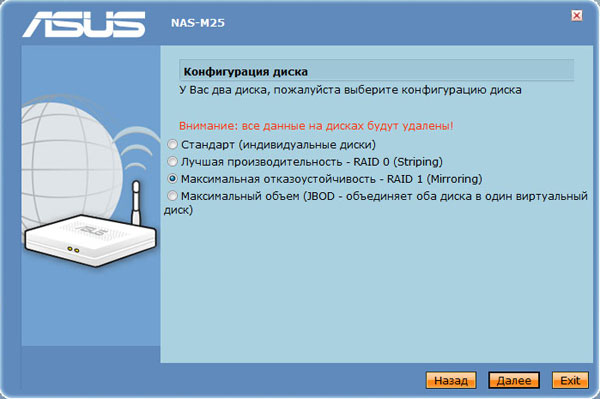

Нова закладка допоможе сконфігурувати попередньо встановлені вами жорсткі диски на максимальну продуктивність на шкоду збереженню інформації (RAID0) або встановити режим повного дублювання даних (RAID1). Режим «JBOD» об'єднає два диски в загальний простір, але при цьому не прискорить роботу з ними, і не буде дублювати дані для їх збереження. Режим «Sandart» залишить два диски як два різні гнізда для зберігання даних. Тут також можна вибрати файлову систему, у яку будуть відформатоване ваше сховище даних (раніше записані на накопичувачі дані будуть віддалені).

Процес форматування займає досить тривалий час. Переривати його не можна, інакше все необхідно буде повторити знову.

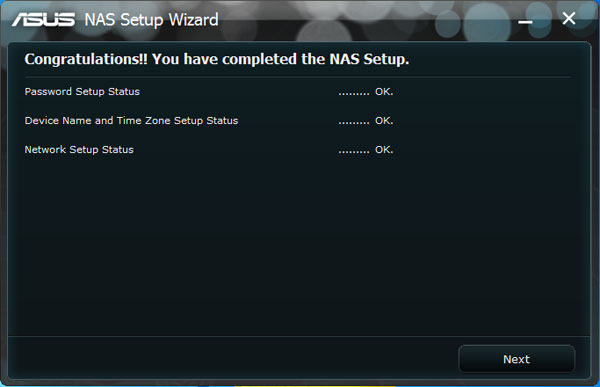

Після завершення система повинна повідомить про успішне виконання процедур: «ОК».

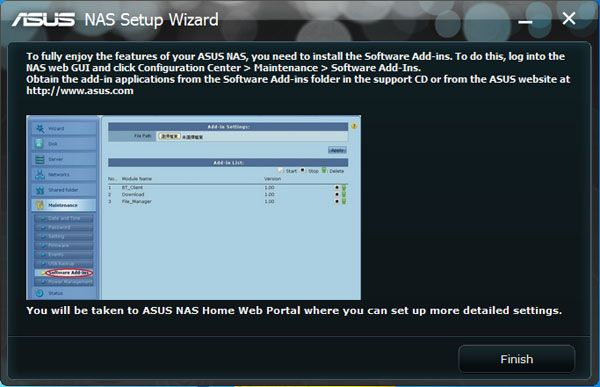

Останнє вікно послідовного алгоритму налаштування повідомляє користувача про можливість встановлення додаткових модулів, що дозволить зробити з моделі ASUS NAS-M25 багатофункціональний домашній файл сервер. Тут можна додати Torrent клієнт, завантажник файлів з інтернету і HTTP файл менеджер. Останнє дозволить працювати з файлами NAS-сервера через інтернет підключення з будь-якої крапки світу.

В кожному сучасному мережному рішенні є можливість керування і налаштування через Web-інтерфейс. Саме цей спосіб є самим функціональним і має багато додаткових можливостей. Мережне сховище ASUS NAS-M25 за замовчуванням має IР-адресу 192.168.1.1, по якій і потрібно звернутися за допомогою будь-якого браузера.

Тут є великий вибір мов Веб-інтерфейсу: англійська, чеська, німецька, французька, італійська, польська, російська і китайська.

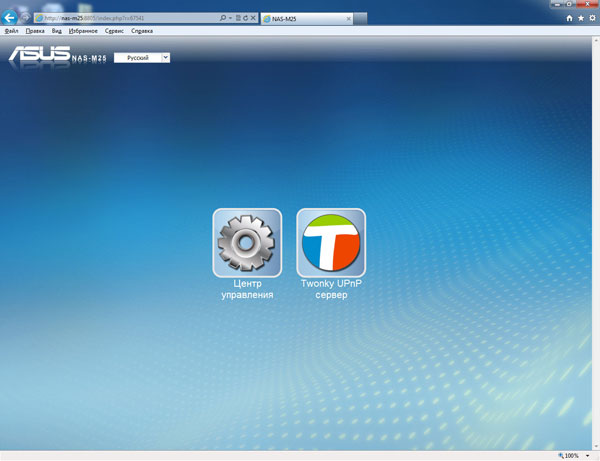

За замовчуванням користувачу доступний наступний функціонал: Центр керування (Керування центр) і Twonky UPnP сервер. Але завжди можна додатково встановити інші компоненти, що розширюють функціональність сховища.

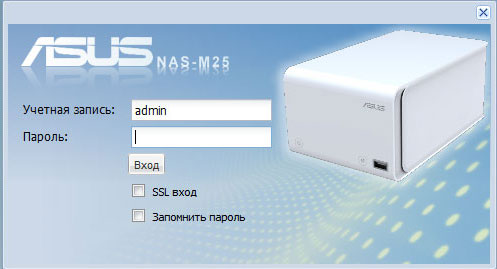

Логін і пароль за замовчуванням і тут будуть admin і admin.

Гнучке налаштування роботи моделі ASUS NAS-M25 проводиться засобами центру керування. Тут можна задати потрібну конфігурацію для встановлених жорстких дисків, отформатувати їх, встановити інші налаштування сервера.

Однак в першу чергу варто зробити заміну прошивання, тому що це дозволить збільшити функціонал даної моделі і забезпечити більш стабільну її роботу. У нашому випадку була замінена версія 1.0.0.7 на версію 1.0.1.0.

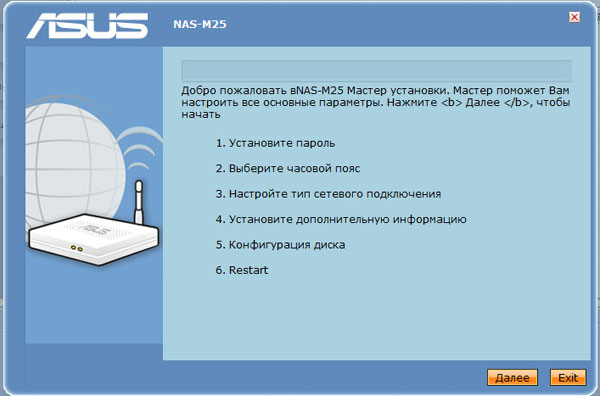

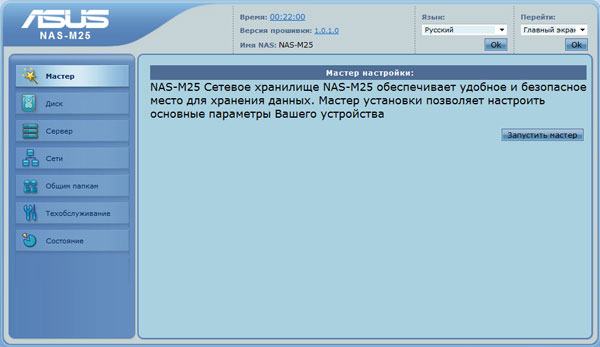

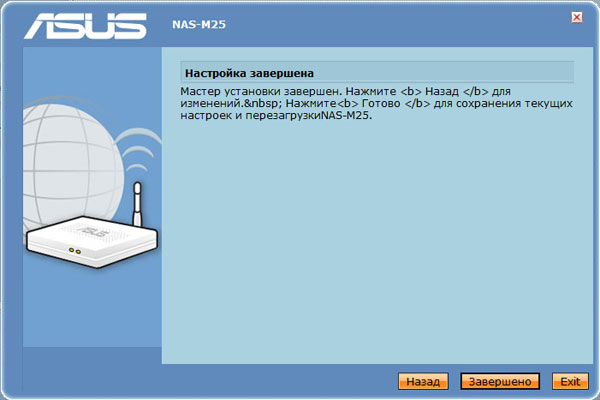

Точно такий же метод налаштування, як і за допомогою утиліти, що є в комплекті, забезпечує і послідовний алгоритм першої сторінки Web-інтерфейсу.

У ньому проводиться налаштування роботи мережного інтерфейсу і внутрішніх накопичувачів NAS-сервера.

Перша закладка «стан диску» меню «Диск» дає повний опис встановлених дисків, їх налаштувань дискового простору, що залишився.

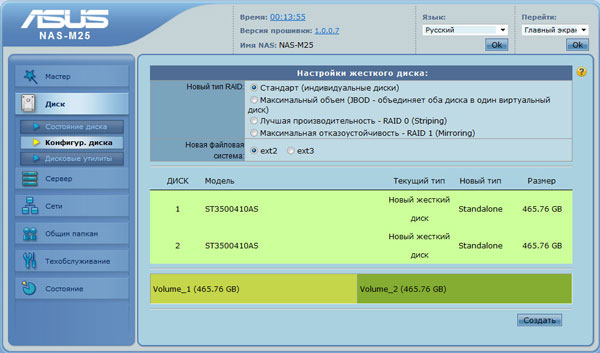

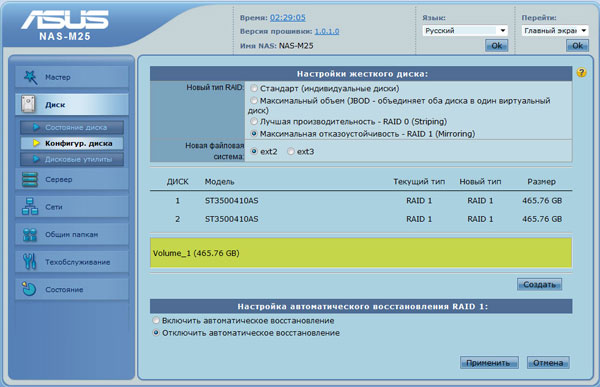

На закладці «Конфігур. диска» можна в ручному режимі налаштувати режим роботи дисків, а також отформатувати їх під потрібну файлову систему.

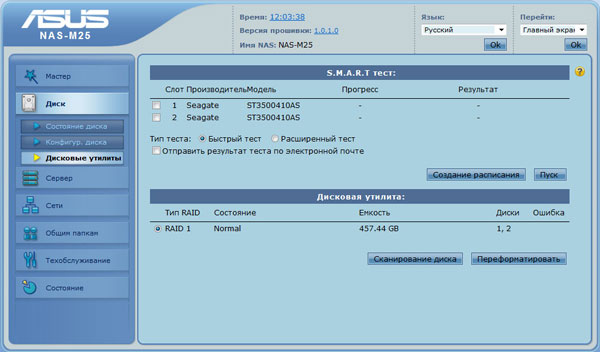

У наступному пункті «Дискові утиліти» можна провести діагностику встановлених дисків за допомогою стандартних утиліт, отримати стан SMART дисків по електронній пошті.

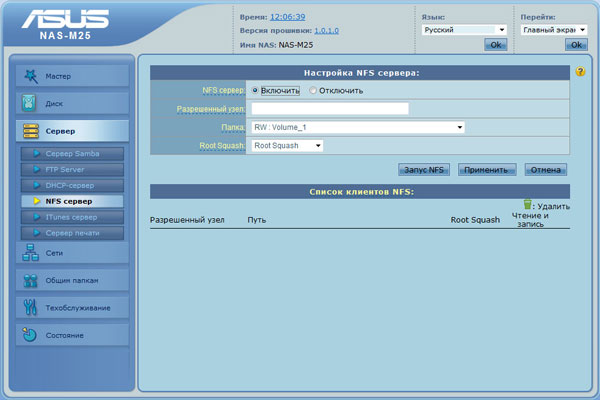

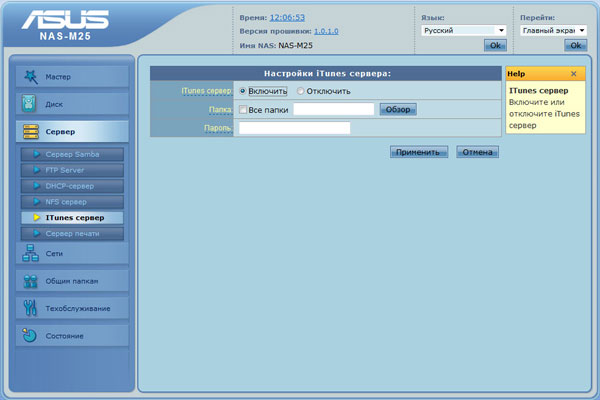

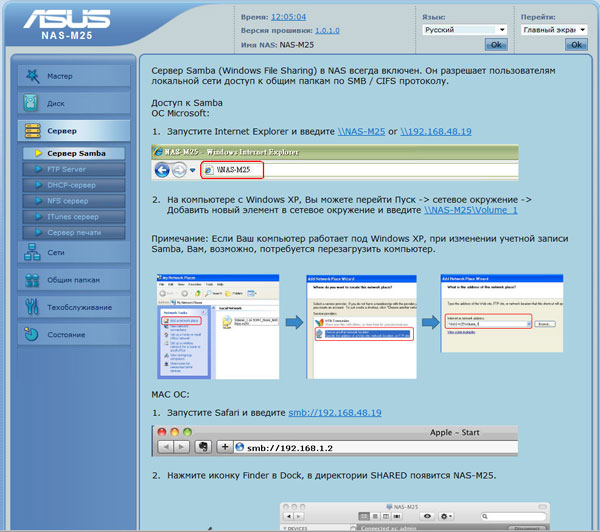

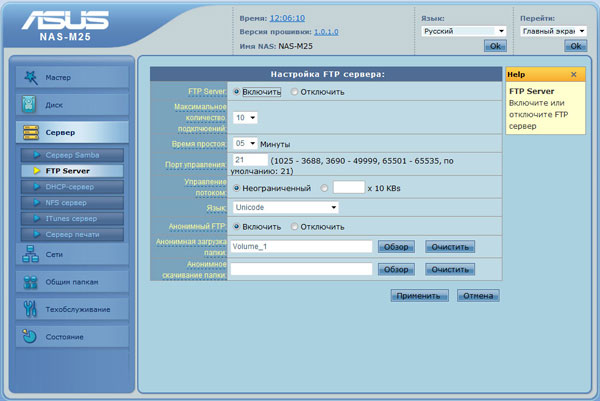

Модель ASUS NAS-M25 має можливості повноцінного файл сервера з підтримкою популярних мережних протоколів передачі даних. Підтримується сервіси операційних систем: Windows (Samba сервер), Linux (NFS сервер), продукції Apple (iTunes сервер), а також розповсюджених інтернет протоколів передачі файлів (FTP сервер)

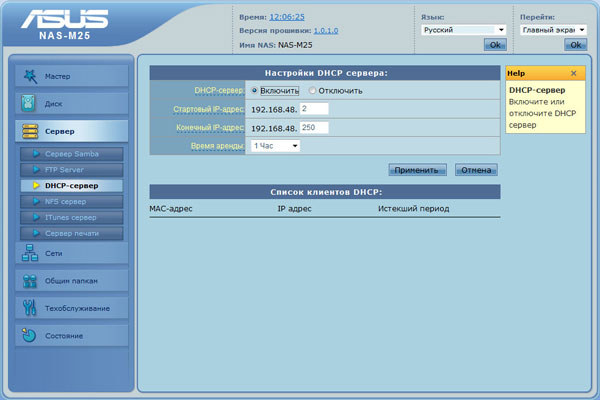

За допомогою сервера DHCP можна налаштувати автоматичну роздачу IP адрес мережі, що забезпечить зручне і швидке підключення до даного сегмента мережі інших користувачів.

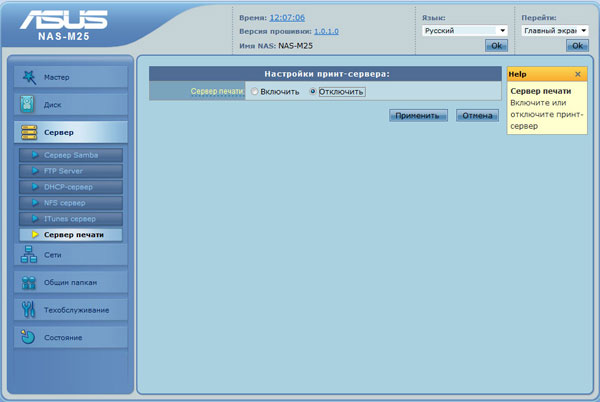

Підтримується можливість підключення принтера, що робить ASUS NAS-M25 мережним принт-сервером.

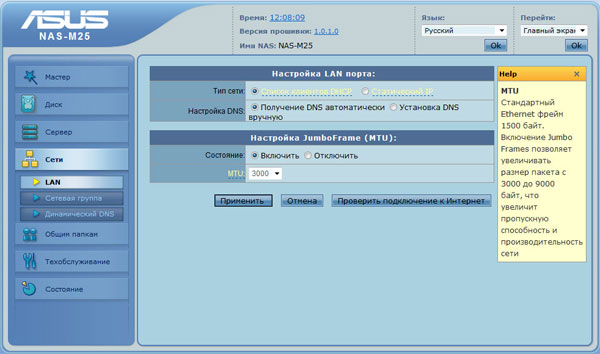

У пункті меню «Мережі» на закладці «LAN» є можливість сконфігурувати одержання DNS імен, а також вказати розмір переданих пакетів. Останнє може збільшити швидкодію. Збільшення розміру пакета даних дозволяє заощаджувати на передачі службової інформації, що теоретично повинно збільшити загальну швидкість передачі файлів великого об'єму.

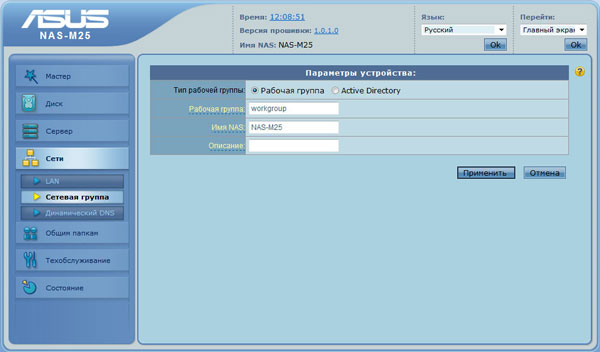

У закладці «мережна група» можна вказати те, що до якої мережної групи буде належати даний файл-сервер або підключити його до домену.

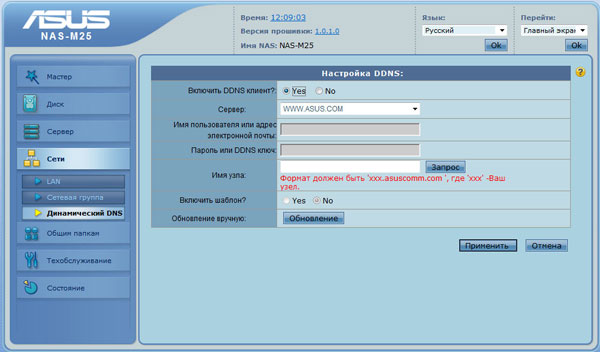

Є можливість налаштувати динамічний сервер доменних імен «DDNS». Ця функція допоможе прив'язати вашу динамічно видавану IР-адресу до DNS-імені. Використовуючи це ім'я, можна буде одержати стабільний доступ до даного сховища через інтернет.

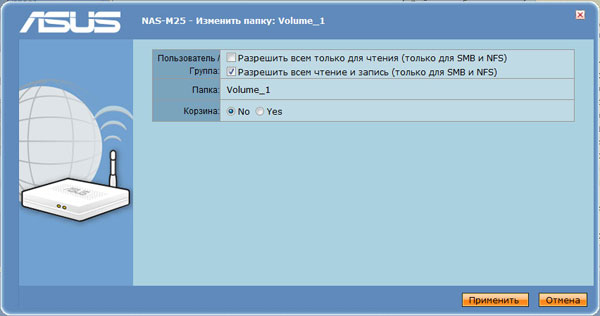

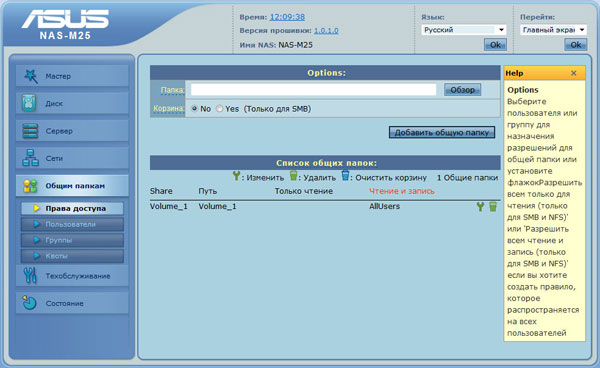

У меню «Загальним папкам» зібрані налаштування, пов'язані з роботою мережних ресурсів, що надає дане сховище.

Тут можна розмежувати права доступу до ресурсів.

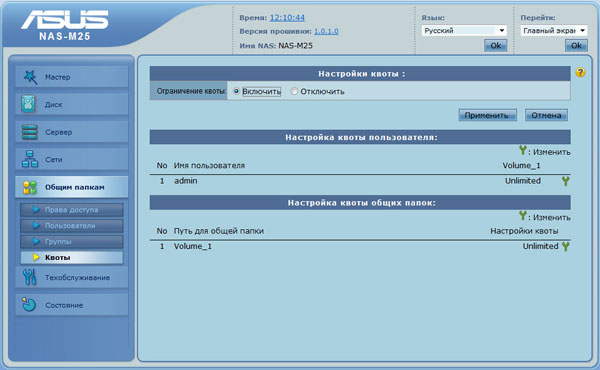

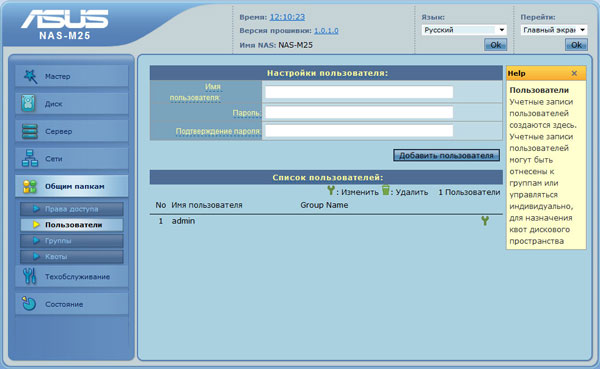

Інтерфейс дозволяє завести нових користувачів, розподілити їх по групам і вказати обмеження за об'ємом доступу до надаваних ресурсів.

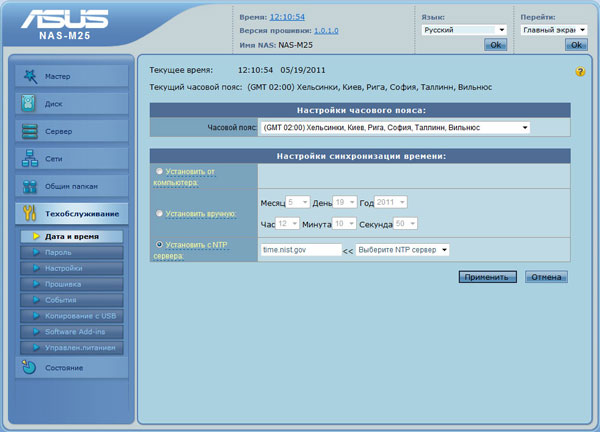

В ASUS NAS-M25 є можливість налаштування часу з синхронізацією через загальнодоступні інтернет сервера точного часу.

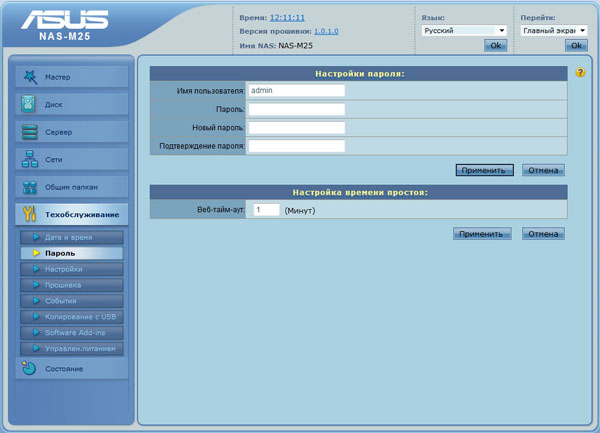

Можна вказати новий пароль для користувача admin, а також встановити час бездіяльності, по закінченню якого сесія автоматично закриється.

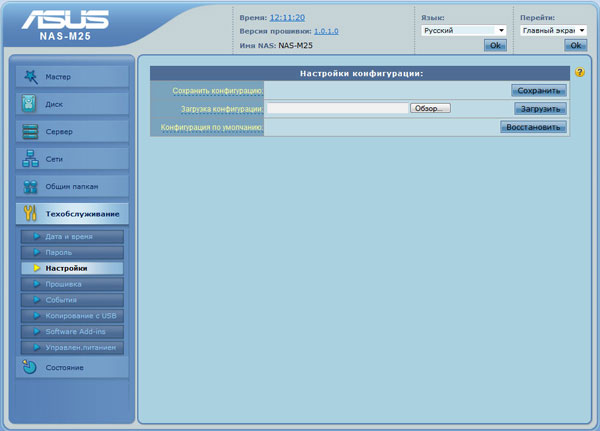

На закладці «налаштування» можна зберегти або завантажити з файлу збережені раніше налаштування конфігурації.

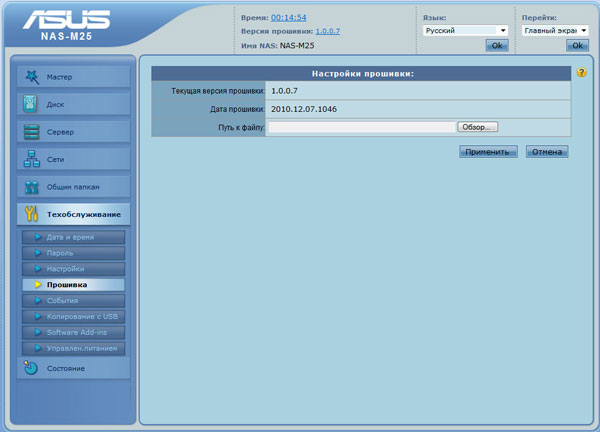

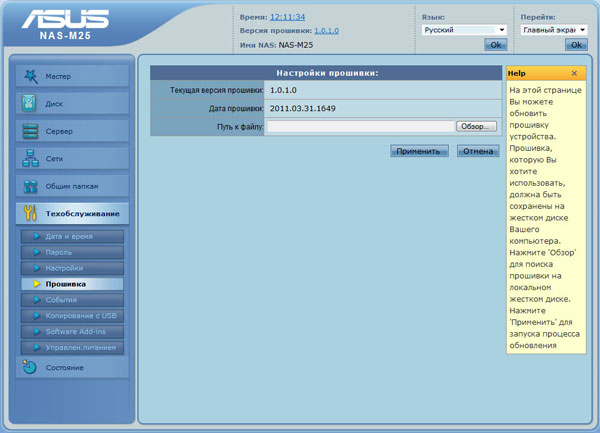

Web-інтерфейс ASUS NAS-M25 дозволяє змінювати прошивання, що неодмінно слід виконати одразу після покупки даного сховища даних.

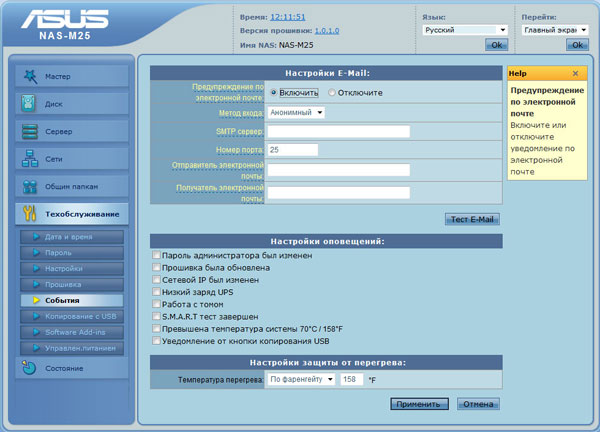

Є функція відсилання поштових повідомлень про помилки і результати перевірки на зазначену електронну адресу. Тут можна налаштувати захист від перегріву, вказавши температуру спрацьовування в градусах Цельсія або Фаренгейта.

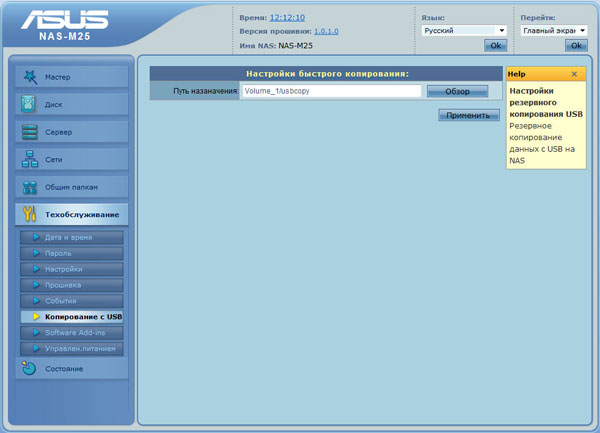

На даній закладці вказується шлях до папки синхронізації. У неї, при натисканні кнопки синхронізації на передній панелі, копіюється весь вміст накопичувача, підключеного до USB-роз’єму на лицьовій частині NAS-cервера.

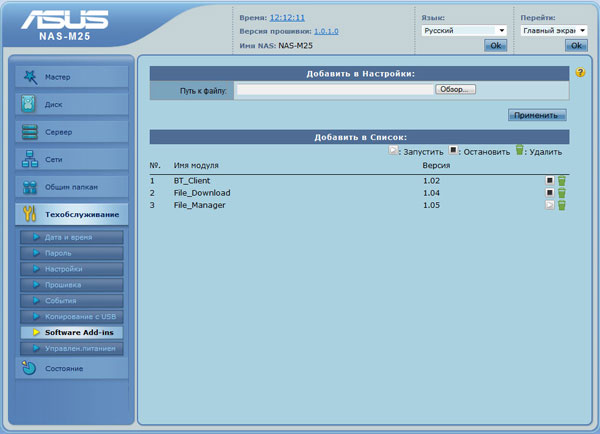

Дана закладка дозволяє підвищити функціонал ASUS NAS-M25 шляхом додавання додаткових модулів: BT_Client (Torrent_client), File_Download (клієнт інтернет завантаження), File_Mamager (файл менеджер), а може і інших. Про них ми поговоримо нижче.

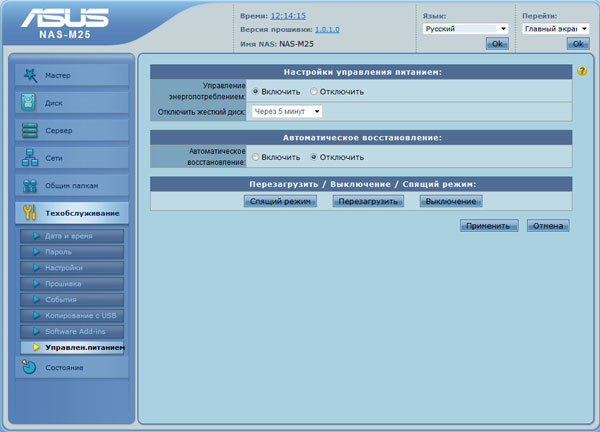

Є сторінка налаштувань енергоспоживання. Тут можна задати час відключення дисків при простої, включити/відключити функцію автоматичного відновлення інформації після збою жорсткого диска.

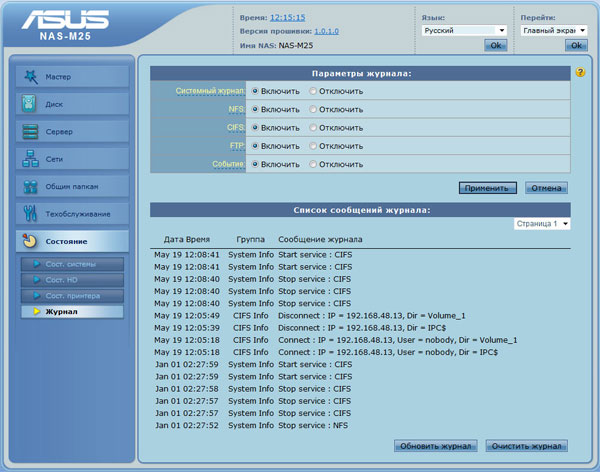

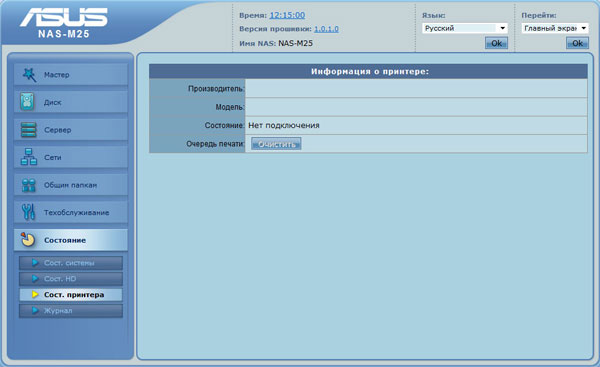

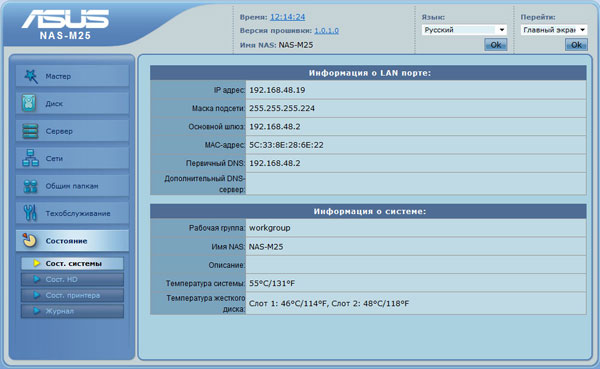

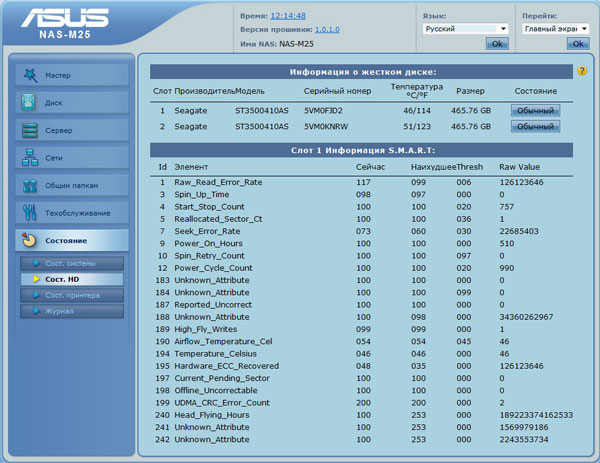

У розділі меню «Стан» можна ознайомитися з станом: LAN інтерфейсу, одержати загальну інформацію про систему, проаналізувати SMART параметри жорстких дисків і відстежити помилки принт-сервера. У пункті меню «Журнал» включаються параметри ведення системного журналу і тут його можна переглянути посторінково.

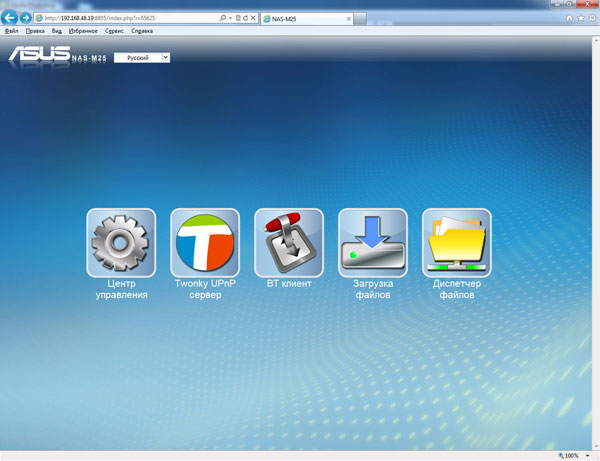

Якщо встановити всі поки доступні для ASUS NAS-M25 модулі розширення функціоналу, то перша сторінка Web-інтерфейсу буде виглядати так:

З розділом, що викликається кнопкою «Центр керування» ми вже ознайомилися. Тепер звернемо увагу на пункти, що залишилися.

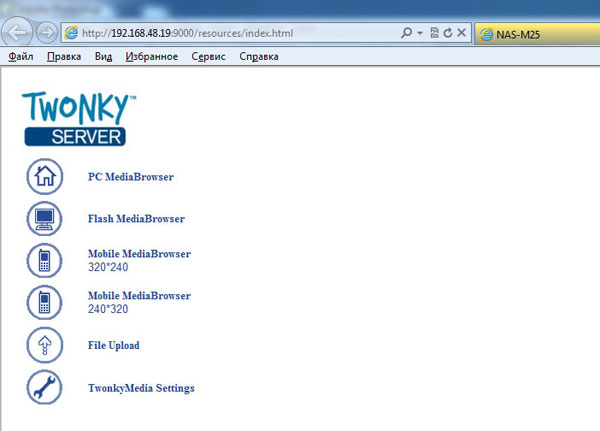

«Twonky UPnP сервер» забезпечує зручний доступ по UPnP протоколу до мультимедійних файлів на даному сховищі даних для різних мобільних і інших цифрових пристроїв. Тут же є функція завантаження на даний файл сервер мультимедійного контенту.

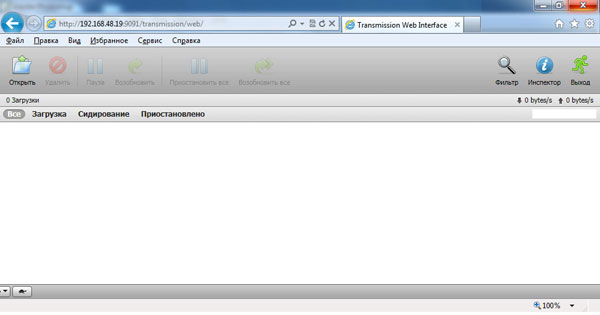

«BT клієнт» дозволяє завантажувати і роздавати Torrent файли. Тут також є зручний інтерфейс для моніторингу завантажень файлів і керування роздачами.

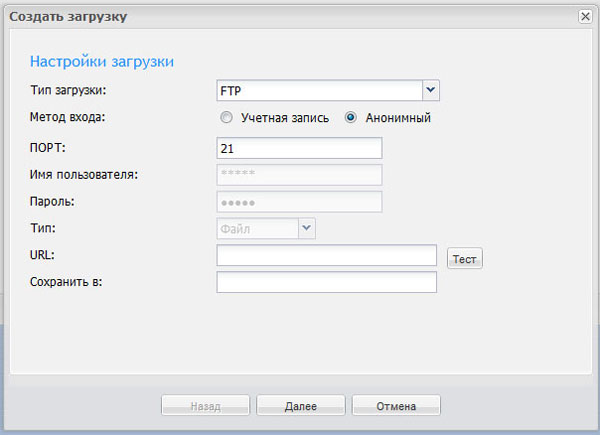

«Завантаження файлів» - сервіс завантажень файлів через інтернет з підтримкою всіх популярних протоколів закачування (HTTP, FTP або BT).

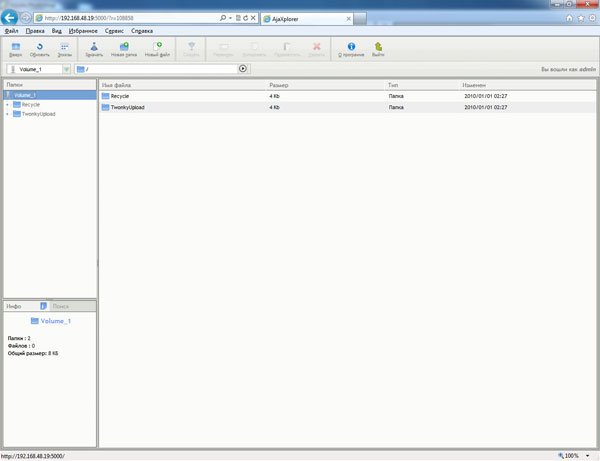

«Диспетчер файлів» дозволяє одержати доступ через Web-інтерфейс до сортування і видалення файлів.

Загальна функціональність і зручність використання Web-інтерфейсу є однією з головних переваг даної моделі. Особливо цікава можливість додавання додаткових модулів, які суттєво розширюють функціонал використання даної моделі. Їх кількість з часом повинна збільшитися.

Взагалі, обслуговування ASUS NAS-M25 файлового сховища не викликає труднощів. Однак для розкриття повного функціоналу даного рішення користувач повинен мати базові знання адміністрування. Відзначимо, що навіть після проходження автоматичного режиму налаштування дане модель буде дуже затребувана як невеликий, але зручний, а головне функціональний домашній файловий сервер.
