Огляд блока живлення Vinga VPS-750GV2: молодший у лінійці

Продовжуємо знайомитися з оновленою лінійкою Vinga VPS-GV2 - помітно компактнішою і тихішою на більшій частині діапазону навантажень. У цьому ми переконалися на прикладі 850-ватного Vinga VPS-850GV2, який нещодавно побував у нашій тестовій лабораторії.

Нагадаємо, якщо лінійка Vinga VPS-G мала моделі потужністю 550, 650 і 750 Вт, то з оновленням потужність «золотих» БЖ даного виробника зросла до 750, 850 і 1000 Вт. І, як і раніше, всередині нас зустрічають DC-DC-перетворювачі, конденсатори родом з Японії та FDB-підшипник вентилятора, а зовні тішать модульні кабелі. Про ці та інші особливості молодшого 750-ватного Vinga VPS-750GV2 за скромні ₴2670 (на момент написання) — далі в огляді.

Специфікація

Модель	Vinga VPS-750GV2
Тип	ATX12V
Номінальна потужність, Вт	750
Потужність каналом 12В, Вт	744
Потужність ліній +3,3В та +5В, Вт	100
Кількість ліній +12В	1
Максимальний вихідний струм каналу +3,3В, А	20
Максимальний вихідний струм каналу +5В, А	20
Максимальний вихідний струм каналу +12В, А	62
Максимальний вихідний струм каналу -12В, А	0,3
Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100−240
Частота, Гц	50−60
Вхідний струм, А	6–12
ККД, %	≤92
Сертифіковано 80 PLUS	Gold
Метод компенсації коефіцієнта потужності	Активний
Коефіцієнт потужності (PF), %	98
PCIe-роз'ємів	4 (6+2-контактні)
Модульний	Так
Розміри вентилятора, мм	120 х 120 х 25
Тип підшипника вентилятора	FDB
Захисти	не вказані
Розміри джерела, мм	140 х 150 х 86
Гарантия, лет	3
Гарантія, років	Vinga
Сайт виробника	Vinga VPS-750GV2
Сторінка для покупки	Vinga 750W (VPS-750GV2)

Упаковка та комплект постачання

Фірмові кольори коробки видають виробника. Інформації на ній не так багато, а електротехнічні характеристики можна розглянути хіба що на зображенні самого БЖ.

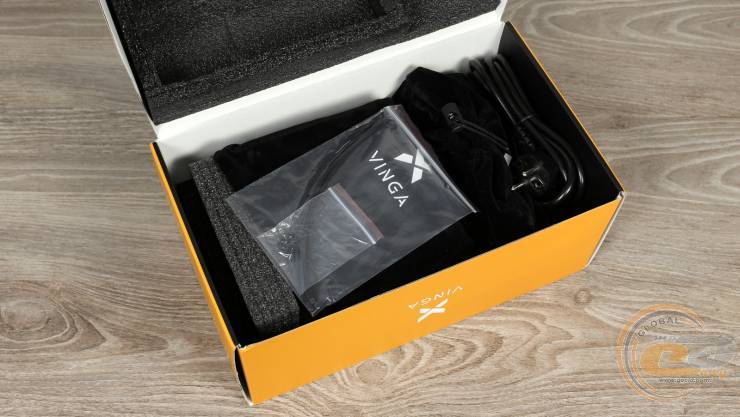

Усередині картонної коробки дбайливо передбачені пом'якшувальні вставки, так що блоки можна сміливо замовляти поштою.

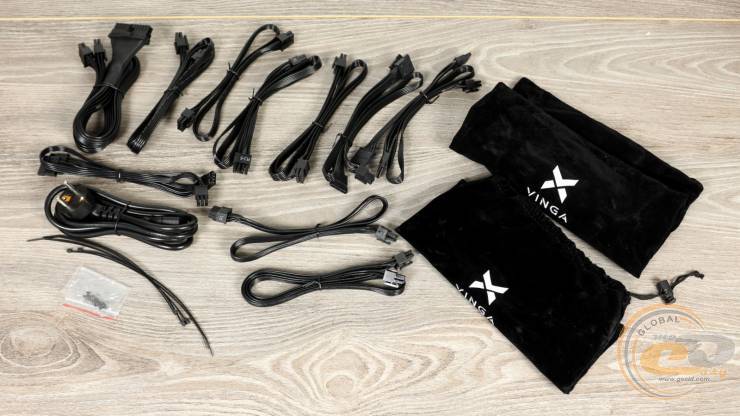

Чималенька комплектація містить:

• чохли для зберігання джерела та дротів
• кабелі, що відстібаються
• мережевий шнур живлення
• кріпильні гвинти
• одноразові стяжки

Зовнішній вигляд

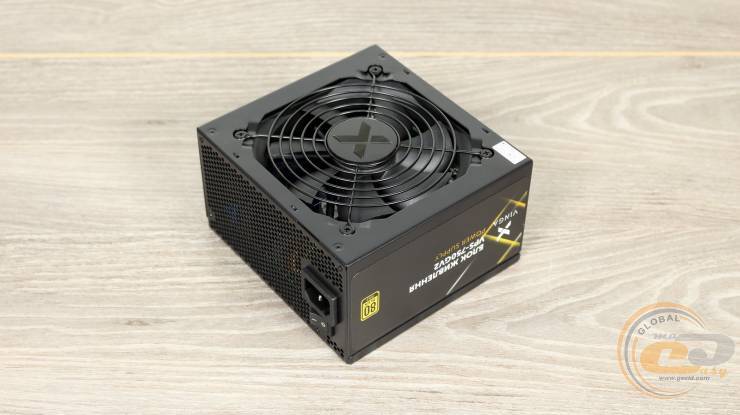

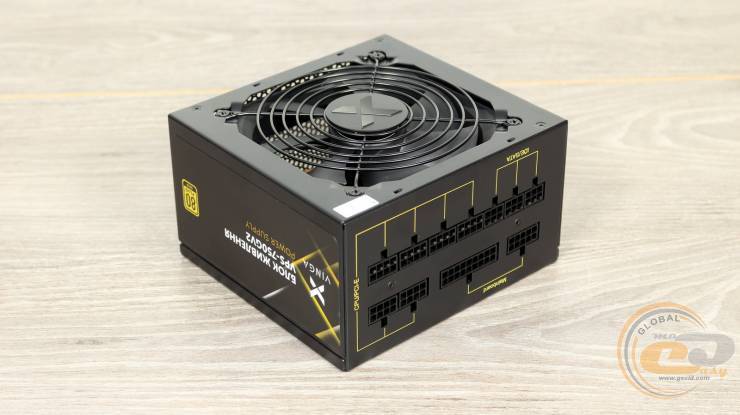

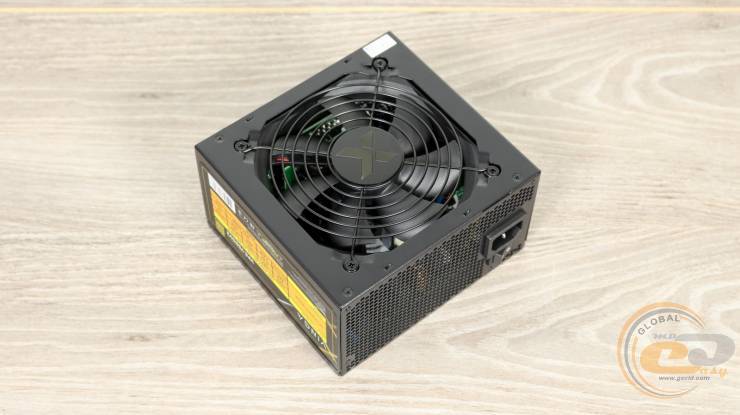

Подібно до 850-ватника, Vinga VPS-750GV2 отримав абсолютно нову більш незграбну зовнішність. Завдяки компактним габаритам 140х150х86 мм тепер забезпечена сумісність із будь-якими ATX-корпусами.

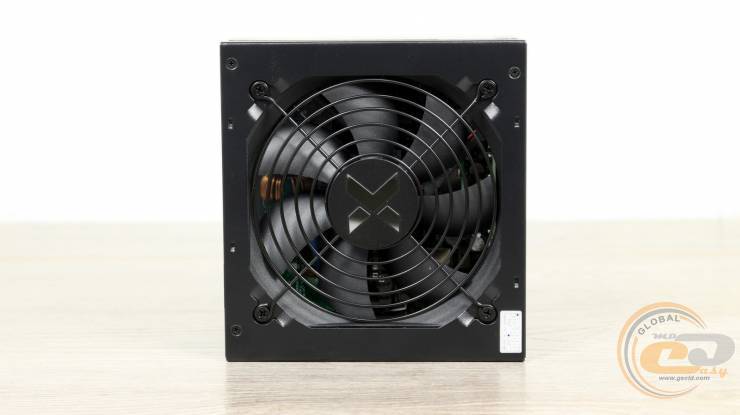

З іншого боку, екстер'єр став набагато більш звичайним. Тепер для визначення виробника пристрою на решітках типу гриль з'явився фірмовий логотип. Крім 120-мм вентилятора з цікавого тут лише наклейка на одному з гвинтів, що дозволить зберегти 3-річну гарантію.

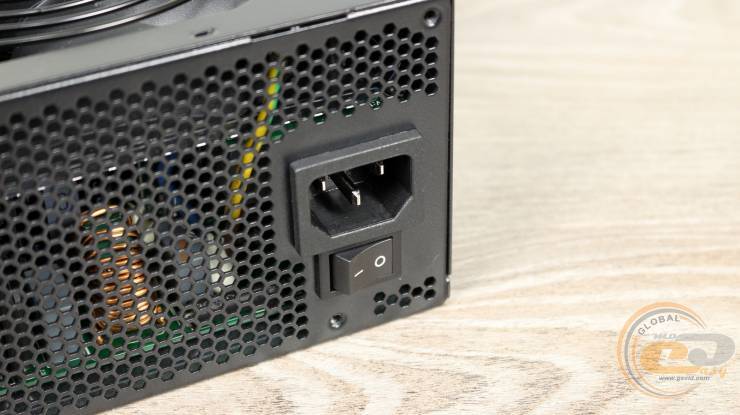

Тильна панель ще більш звична. Біля перфорації у вигляді сот притулилися вхідний роз'єм живлення та вимикач.

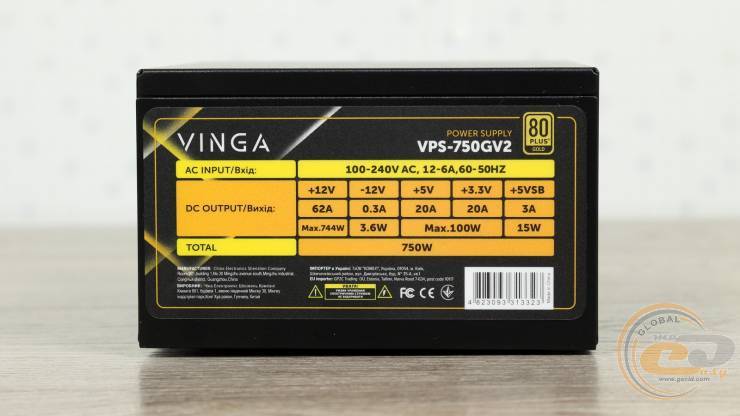

Найцікавіша, як завжди, наклейка з електротехнічними параметрами. А вони тут тішать. Є одна лінія +12В потужністю до 744 Вт (більше 99% від номіналу) - це відмінний показник. На молодші канали +3,3В і +5В виділено по 20 А або загалом 100 Вт.

Ще одна панель багата на роз'єм для підключення модульних кабелів. А підписи біля них і форма отворів допоможуть упоратися із цим процесом навіть новачкові.

У комплекті йдуть повністю гнучкі модульні шлейфи звичного калібру 18 AWG. Їхня конфігурація багато в чому нагадує 850-ватник. Відмінність лише у меншій кількості периферійних роз'ємів. Але й такого набору та довжини дротів із запасом вистачить для потреб абсолютної більшості користувачів.

Основні конектори живлення (20+4-контактний ATX та пара 4+4-контактних ATX12V) забезпечують підтримку будь-яких платформ. Для живлення графічної підсистеми передбачено чотири 6+2-контактні PCIe. До речі, кожен на окремому дроті, так що можна задіяти лише необхідну кількість. А периферійні конектори на трьох дротах дозволять приєднати до семи пристроїв SATA та ще пару PATA.

Внутрішня будова

Із зовнішнім виглядом розібралися, а ось що на нас чекає всередині?

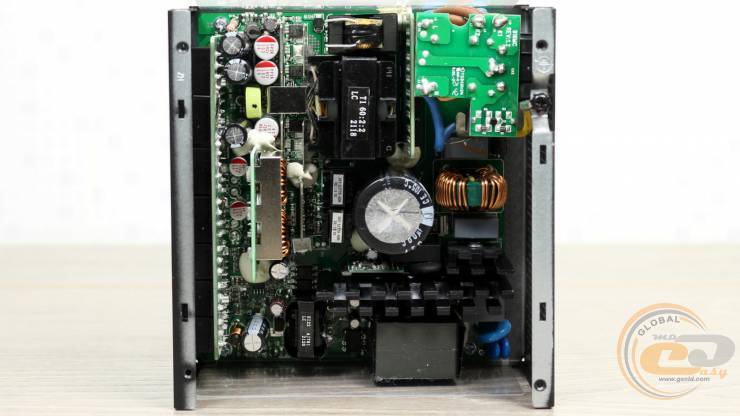

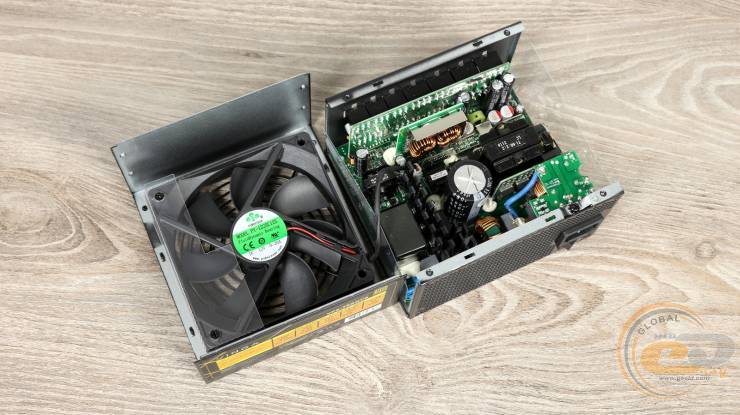

Система охолодження включає низку радіаторів. Більш габаритні чорні гребінці відводять тепло від діодної збірки та силових елементів APFC. Також металеві охолоджувачі-пластини передбачені на транзисторах синхронного випрямляча та навіть на дочірній платі з DC-DC-перетворювачами.

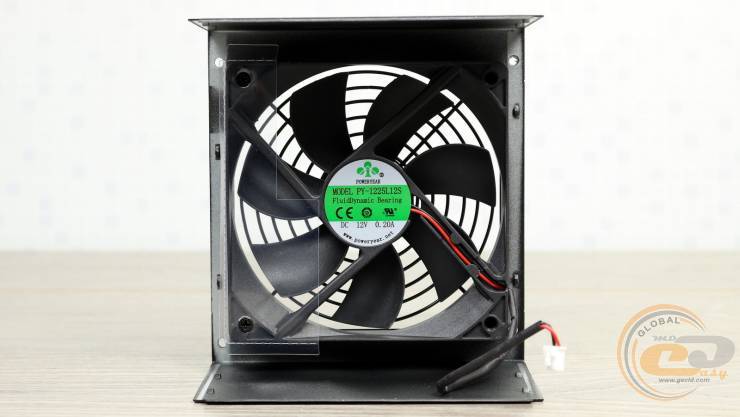

Вентилятор PowerYear PY-1225L12S, заснований на гідродинамічному підшипнику (FDB), нам вже зустрічався всередині 850-ватника. Розміри вентилятора цілком звичні - 120х120х25 мм. А споживає вона всього 2,4 Вт (12 при 0,2 А), підключаючись через знімний двоконтактний конектор.

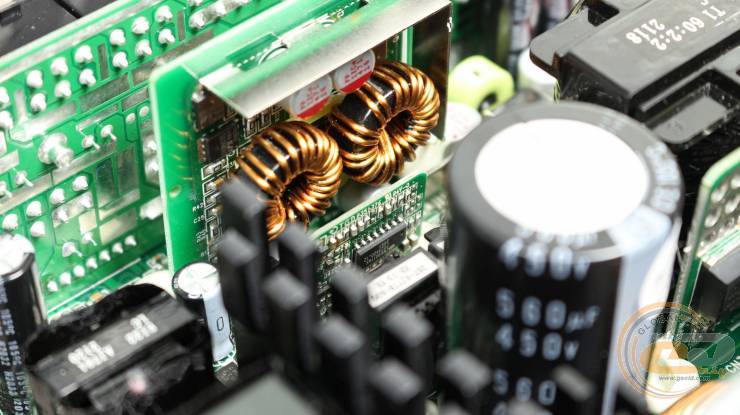

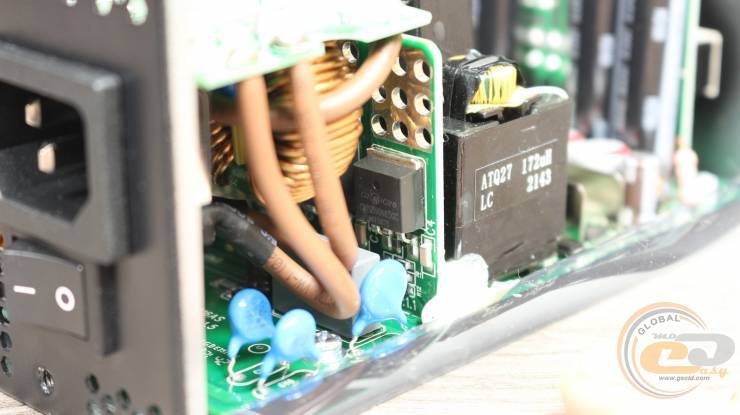

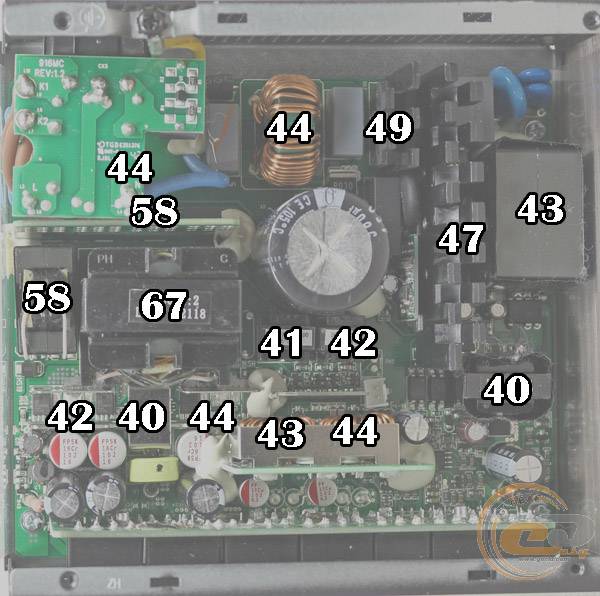

Переходимо до вхідного фільтра. Нам вдалося розглянути дві котушки індуктивності, варистор (для грозозахисту), термістор та реле (захист від великих пускових струмів), а також повноцінний набір X- та Y-конденсаторів.

Далі на радіаторі менше зафіксовано діодну збірку, щоправда, без видимого маркування. Поруч на дочірній платі розмістився контролер вузла APFC Champion CM6500UNX.

Він керує набором елементів, що закріплені на другому охолоджувачі. А всередині пластикового корпуса знаходиться звичний дросель цього вузла.

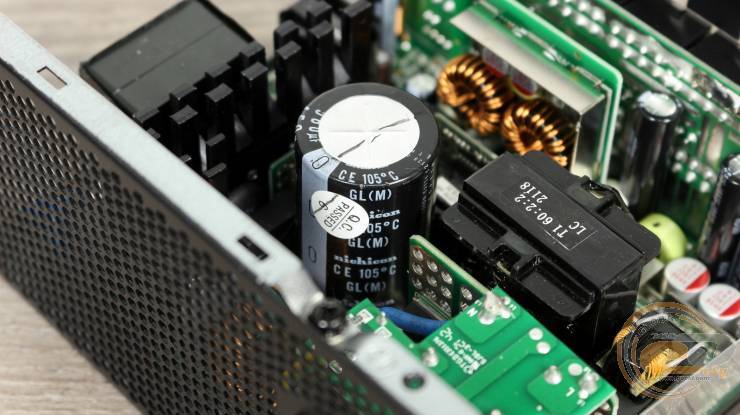

Вхідний конденсатор Nichicon виготовлений у Японії та може похвалитися гарною репутацією. До того ж він належить до високотемпературної серії (до 105°C) і радує гідною для 750-ватника ємністю 560 мкФ.

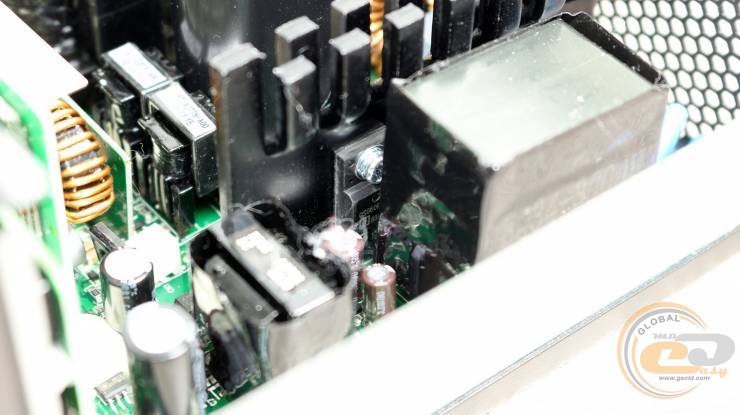

Ключі первинного кола представлені чотирма транзисторами CRJS390N65GC китайського виробництва. Тут вони розміщені в досить цікавому місці - біля вхідного фільтра, та й до того ж обходяться без радіатора. Тому їхнє нагрівання ми обов'язково виміряємо далі.

Використання чотирьох ключів свідчить про застосування у основі Vinga VPS-750GV2 ефективної резонансної повномостової схеми (full bridge). Що ж, цілком очікувано з огляду на наявність сертифікату 80 PLUS Gold.

Синхронний випрямляч побудований на чотирьох польових транзисторах замість шести у 850-ватника - ще два місця залишилися не розпаяними. Саме для охолодження цих силових елементів застосовуються компактні пластини-радіатори, розміщені у два ряди.

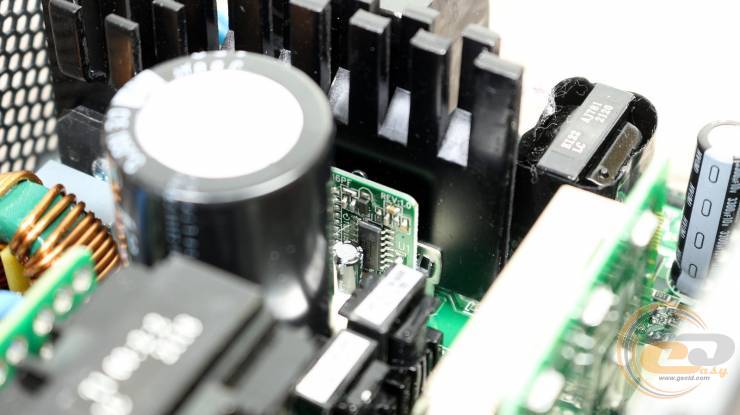

Молодші канали +3,3В та +5В утворені за допомогою DC-DC-перетворювачів на окремій дочірній PCB. Поруч же розташувалася менша плата з чіпом CM6901T6X, який відповідає за роботу головного перетворювача.

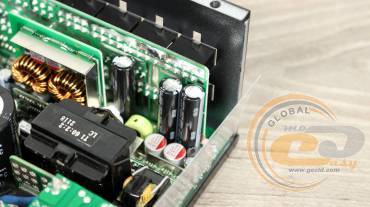

Набір використовуваних конденсаторів заслуговує на похвалу, адже високотемпературні японські електроліти Nippon Chemi-Con і твердотільні елементи переживуть зміну не однієї системи.

Але нам, на жаль, все ще не вистачає інформації про реалізовані тут захисти.

Крос-навантажувальні характеристики

Що ж, саме час перейти до тестів.

Відповідно до норм стандарту ATX12V, допустимий діапазон відхилень напруги для всіх ліній живлення становить ±5% від їхнього номіналу.

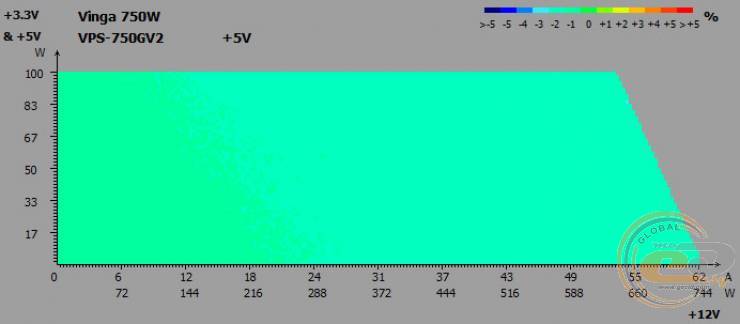

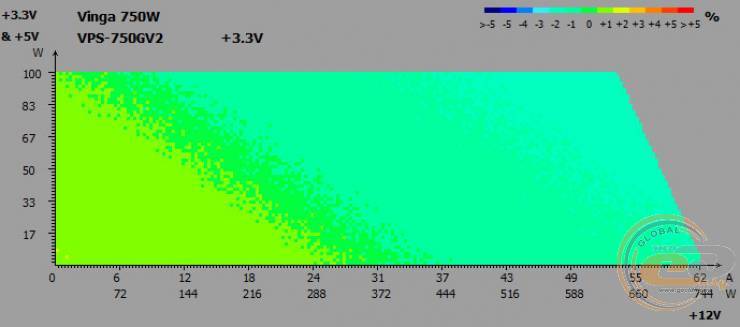

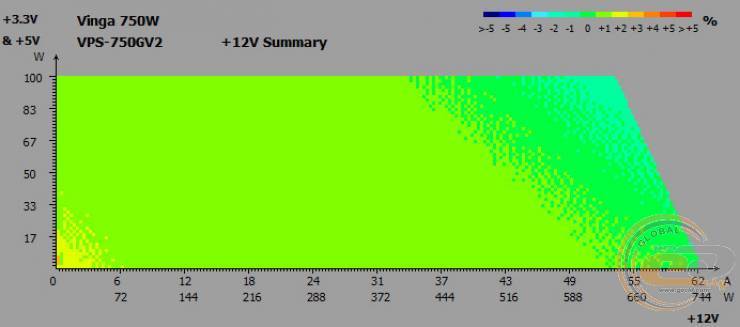

Під час крос-навантажувальних тестів на основних лініях Vinga VPS-750GV2 було зафіксовано такі відхилення напруги:

• лінія +3,3В: від -2% до +1%
• лінія +5В: від -2% до -1%
• лінія +12В: від -1% до +2%

Якщо у разі з моделлю потужністю 850 Вт ми мали чудово вузькі відхилення від -3% до +2%, то тут діапазон на всіх трьох лініях ще менший - ±2% при допуску ±5%.

Шуми та пульсації у всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми щодо рівня пульсацій (peak-to-peak):

• лінії +3,3В та +5В: 50 мВ
• лінія +12В: 120 мВ

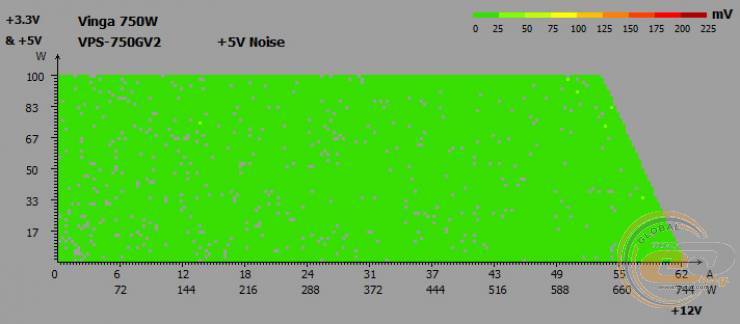

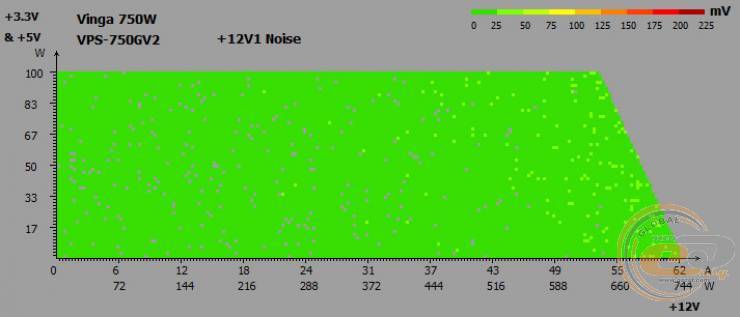

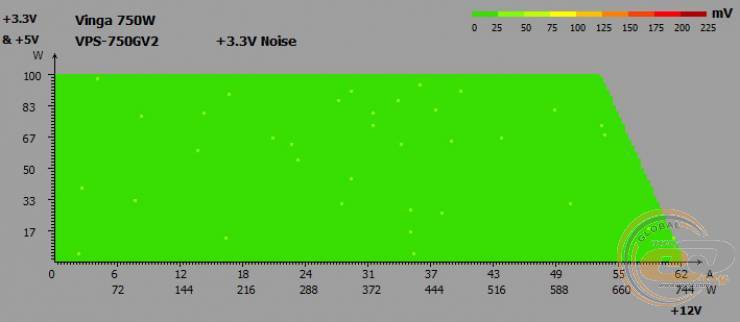

З пульсаціями так само відмінно. На більшій частині діапазону вимірювання на всіх трьох лініях розмах амплітуди (peak-to-peak) не залишає межі 25 мВ, і лише зрідка проскакують значення до 50 мВ.

Чергова лінія живлення +5VSB

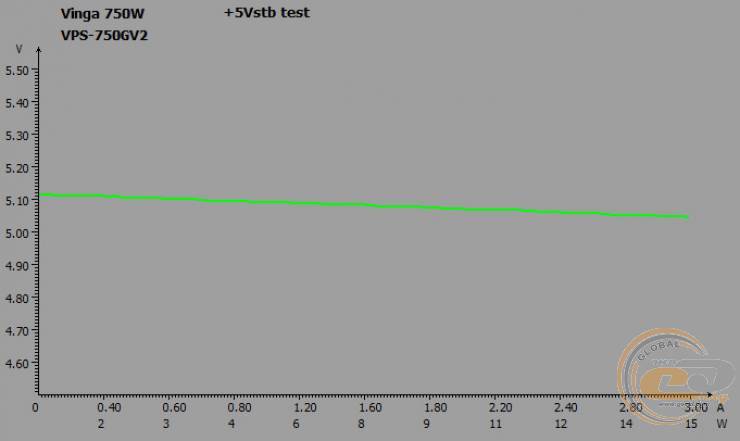

Стан чергової лінії живлення Vinga VPS-750GV2, як і інших каналів, порадував. Залежно від навантаження напруга у ньому змінюється у допустимих межах: від 5,11 до 5,04В.

PFC

Таблиця, яка показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* − навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також чудово справляється зі своїм завданням. При споживаній потужності 150 Вт коефіцієнт PFC досяг 0,9, що й потрібно відповідно до стандарту 80 PLUS Gold (0,9 при 50% навантаженні). Максимальне значення (0,98) зафіксовано при номінальному навантаженні 750 Вт.

ККД

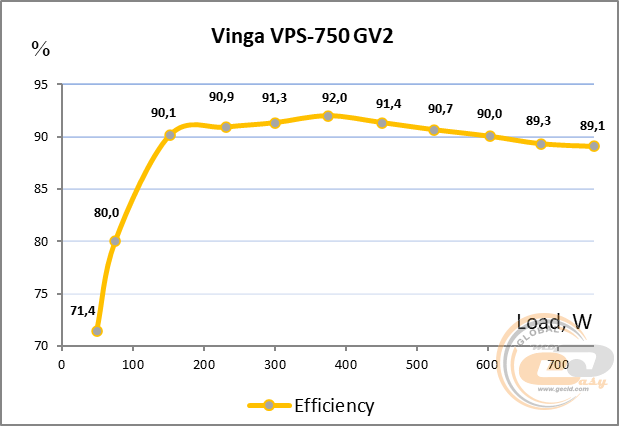

Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі Vinga VPS-750GV2 стандарту 80 PLUS Gold для напруги 230 В. При навантаженнях 20%, 50% та 100% від номінальної потужності ККД блока живлення перевищував за 88%, 92% та 88% відповідно.

Система охолодження та температурний режим

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання та подальше збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання позначені точками на графіку. При цьому температура навколишнього середовища джерела живлення становила 24°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

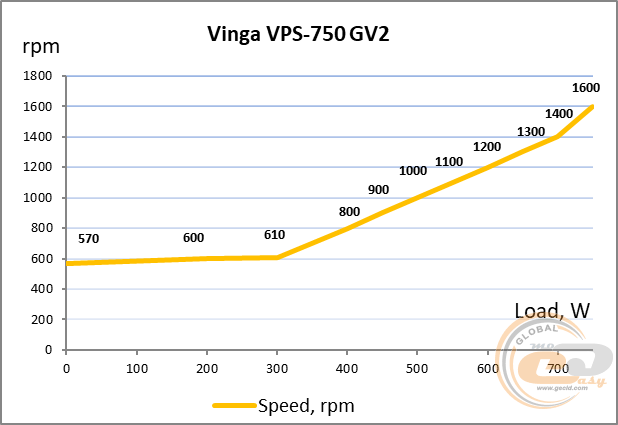

Система охолодження тут налаштована точно так, як і в 850-ватнику. Так, при навантаженні до 300 Вт вентилятор Vinga VPS-750GV2 майже безшумно обертається із швидкістю до 610 об/хв. Далі вона плавно підвищується до максимальних 1600 об/хв при номінальному навантаження. На відрізку до 600 Вт звук від вентилятора тихий, а далі шум зростає до позначки нижче за середній, але все ще залишається комфортним.

Тепер про нагрів. Карта температур знімалася після 15 хвилин роботи при постійному навантаженні 700 Вт (93% від номіналу). У такому режимі головний трансформатор прогрівся до 67°C, решта компонентів була ще холоднішою. Нагрів транзисторів первинного ланцюга також порадував - незважаючи на відсутність радіатора, їхня температура склала всього 58°C.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності Vinga VPS-750GV2 не видає жодних додаткових шумів у вигляді дратівливого писку дроселів або характерного гудіння трансформатора.

OverLOAD

Хто не ризикує, той не лежить у гіпсі. Так, все вірно, перевантажувати це джерело ми не наважилися.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи було задіяно потужний 8-ядерний процесор Intel Core i7-10700K без розгону. В якості відеоприскорювачів ми використовували PowerColor Radeon RX 6800 XT Red Dragon та ASUS ROG Strix GeForce RTX 2080 Ti OC. TDP кожного їх близький до 250-300 Вт.

Материнська плата	MSI MAG Z490 TOMAHAWK (Socket LGA1200, Z490)
Процесор	Intel Core i7-10700K (Socket LGA1200, 8 / 16 x 3,8 – 5,1 ГГц; 125 Вт TDP)
Кулер	Noctua NH-U14S
Оперативна пам'ять	2 x 8 ГБ DDR4-4000 Kingston Fury Renegade (KF4000C19D4/8GX)
Відеокарти	PowerColor Radeon RX 6800 XT Red Dragon 16 ГБ GDDR6 (x16 PCIe 4.0) ASUS ROG Strix GeForce RTX 2080 Ti OC (x4 PCIe 3.0)
Накопитель	Kingston SUV500 480 ГБ
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне завантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалося за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Зліва – показники вихідної напруги «золотого» БЖ з DC-DC-перетворювачами. Справа ж — помітно бюджетнішого пристрою з 80 PLUS 230V і груповою стабілізацією напруг.

Зазначимо, що вищий ККД не тільки забезпечує можливість тихішої роботи вентилятора при меншому нагріванні компонентів, але також дозволяє помітно знизити енергоспоживання - на 62 Вт при максимальному навантаженні системи. А роздільна стабілізація напруг дозволила уникнути просідання нижче від номіналу і мінімізувати відхилення - тут маємо максимум +2,4% при нормі ±5%.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення Vinga VPS-750GV2 порадує свого власника низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (2 Вт).

Підсумок

Після знайомства зі «свіжим» 850-ватним Vinga VPS-850GV2, від 750-ватного Vinga VPS-750GV2 ми також чекали приємних новин. На щастя, не помилилися.

По-перше, маємо низький рівень шуму на більшій частині діапазону. Наприклад, при навантаженні 500 Вт пропелер 750-ватного Vinga VPS-750G обертався при 1400 об/хв, тоді як у новинки цей показник дорівнює всього 1000 об/хв. При цьому нагрівання головного трансформатора при навантаженні 700 Вт не перевищує за 67 ° С, а в інших вузлів він ще менший.

По-друге, тішить якість багатьох компонентів. Електролітичні конденсатори тут високотемпературні, великої ємності, та й до того ж родом із Японії. Не обійшлось і без надійних полімерів. Та й вентилятор повинен довго слугувати завдяки гідродинамічному підшипнику. Але на транзисторах заощадили — вони «made in China».

По-третє, стабілізація та згладжування напруг здійснюються на «відмінно». І, насамкінець, на місці 80 PLUS Gold та модульні кабелі-шлейфи – тут уже коментарі зайві.

У результаті 750-ватний Vinga VPS-750GV2 напевно знайде свого покупця, який бажає отримати високу потужність, гарні вихідні показники і якомога більше опцій при помірних капіталовкладеннях.

Переваги:

• високий рівень ККД (80 PLUS Gold)
• велика потужність при компактних габаритах (140×150×86 мм)
• сучасна схемотехніка та якісна елементна база з використанням японських конденсаторів
• відмінний стан напруги на лініях живлення +12В, +5В та +3,3В з мінімальними відхиленнями при зміні навантаження
• дуже низькі пульсації
• роздільна система стабілізації живлення
• можливість роботи в широкому діапазоні напруги мережі
• низьке енергоспоживання у сплячому режимі та у вимкненому стані комп'ютера
• повністю модульна система кабелів
• чотири 6+2-контактні роз'єми PCIe
• усі кабелі виготовлені у вигляді зручних та гнучких шлейфів
• вентилятор на основі гідродинамічного підшипника
• досить тиха та ефективна система охолодження

Особливості:

• немає інформації про застосовувані захисти

Автор: Олесь Пахолок
Переклад: Лілія Масюк

Висловлюємо подяку компанії BRAIN Computers, офіційному представникові Vinga, за наданий для тестування блок живлення.
