Огляд і тестування блока живлення Seasonic X-1250

За останній час у нашій тестовій лабораторії встигло побувати багато висококласних джерел живлення виробництва компанії Sea Sonic Electronics. Усі вони відрізнялися дуже високими характеристиками та відмінними споживчими якостями, але в більшості випадків призначалися для встановлення у звичайні системи. А дуже б ще хотілося випробувати на практиці рішення для ентузіастів. І ось, нарешті, така можливість з’явилася: до нас на тестування потрапив вінець інженерної думки компанії Sea Sonic Electronics − Seasonic X-1250 (Seasonic SS-1250XM2). Номінальна потужність даного блока живлення становить 1250 Вт, що робить його найпродуктивнішим рішенням у серії Seasonic X.

Відзначимо, що Seasonic X-1250 також потрапив під кампанію глобального оновлення висококласних пристроїв від Sea Sonic Electronics. Причому, судячи з нового індексу (SS-1250XM2), вона торкнулася не тільки вартості блока живлення, але також серйозні зміни відбулися й на апаратному рівні.

Seasonic X-1250 (SS-1250XM2)

Специфікація:

Модель

Seasonic X-1250

(Seasonic SS-1250XM2)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

1250

Потужність по каналу 12В, Вт

1248

Потужність ліній +3,3В і +5В, Вт

150

Кількість ліній +12В

1

Виходи, А

+3,3В

25

+5В

25

+12В

104

-12В

0,5

+5VSB (чергова лінія живлення)

3

PCIe-роз’ємів

10 (6+2-контактні)

Підтримка технологій NVIDIA SLI / AMD CrossFireX

Так

Модульний

Так

ККД, %

>88

Сертифіковано 80 PLUS

Gold

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга живлення, В

100 - 240

Частота, Гц

50 - 60

Вхідний струм, А

7,5 - 15

Розміри вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

Є (гібридний тип системи охолодження)

Рівень шуму, дБ

-

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell Ready)

Так

Відповідність екологічним нормам, електромагнітна безпека та сумісність (EMI/EMC)

CB, CUL, CCC, TUV, GOST-R, BSMI, CE, UKR, FCC, RCM, RoHS, WEEE, ErP Lot 6 2013

Захисти

OVP, UVP, OPP, OTP, OCP, SCP

Розміри, мм

190 х 150 х 86

Комплектація

Мережевий шнур живлення, гвинти для кріплення, модульні кабелі, хомути, стяжки на липучках, посібник користувача, наклейка з логотипом компанії

Гарантія, років

7

Сайт виробника

Seasonic

Упаковка та комплект поставки

Seasonic X-1250 (SS-1250XM2)

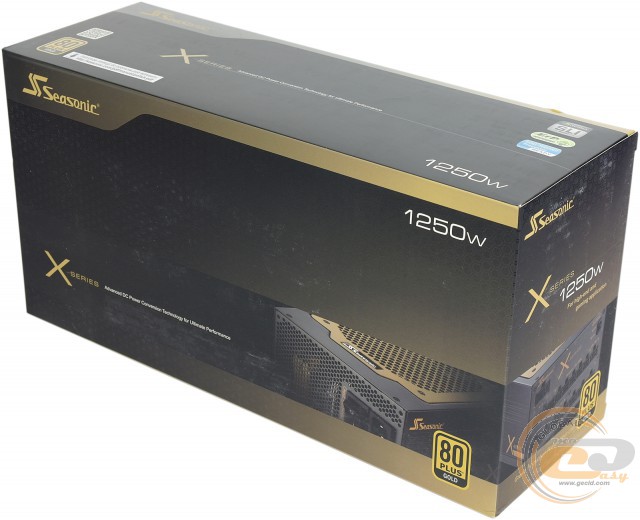

Блок живлення Seasonic X-1250 постачається в коробці зі щільного картону, яка забезпечує захист від ударів і можливих механічних пошкоджень. Сама упаковка оформлена в традиційному для серії Seasonic X стилі й відрізняється хорошою інформативністю. На її торцях можна виявити докладні характеристики пристрою, а на задній панелі − ще й короткий опис основних його переваг.

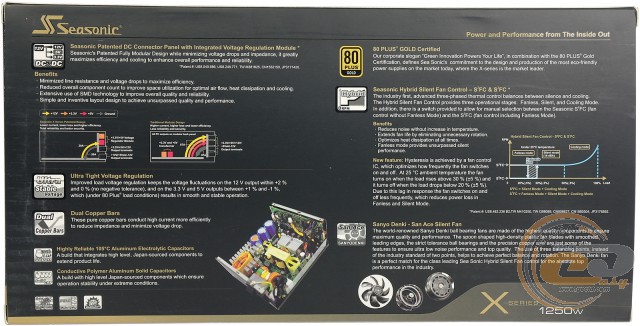

Seasonic X-1250 (SS-1250XM2)

Пропонуємо ознайомитися з ними більш детально:

  • DC-to-DC − використовується сучасна схемотехніка на основі перетворювачів постійної напруги;
  • Seasonic Patented DC Connector Panel with Integrated Voltage Regulation Module − запатентована конструкція модуля з перетворювачами DC-DC, яка дозволяє зменшити втрати енергії в низьковольтній частині, поліпшити їхнє охолодження і якість монтажу елементів, а також спростити конструкцію всього вузла;
  • Ultra Stable Voltage − чудова стабільність вихідних напруг живлення (на каналі +12В відхилення лежать у діапазоні 0%...+2%, а на лініях +3,3В і +5В − -1%...+1%);
  • Dual Copper Bars − використовуються більш товсті силові лінії з міді для зменшення опору струму, що спричиняє менші втрати енергії;
  • Highly Reliable 105°С Aluminum Electrolytic Capacitors, Conductive Polymer Aluminum Solid Capacitors − у всіх вузлах встановлені якісні японські конденсатори, які належать до високотемпературних серій;
  • 80 PLUS Gold Certified − високий рівень енергоефективності, відповідний до стандарту 80 PLUS Gold;
  • Seasonic Hybrid Silent Fan Control S2FC & S3FC − наявність удосконаленої гібридної системи охолодження, завдяки якій вентилятор при малих навантаженнях може не обертатися;
  • Sanyo Denki San Ace Silent Fan − використання високоякісної вертушки, основаної на підшипнику кочення;
  • Gold High Current Terminal − на контактах роз’ємів для підключення комплектуючих присутнє золоте напилювання;
  • Multi-GPU − підтримка конфігурацій, які включають у себе кілька відеокарт, об'єднаних у режимі AMD CrossFireX або NVIDIA SLI;
  • 7 Years Warranty − 7 років гарантії.

Навіть не відкриваючи коробки, уже можна зрозуміти, що перед нами знаходиться висококласний пристрій, оснащений найбільш передовими напрацюваннями в області створення блоків живлення. Більшість із них добре знайомі нашим читачам за попередніми оглядами рішень із серій Seasonic X і Seasonic Platinum, але на одній технології все-таки хочеться зупинитися більш детально.

Seasonic X-1250 (SS-1250XM2)

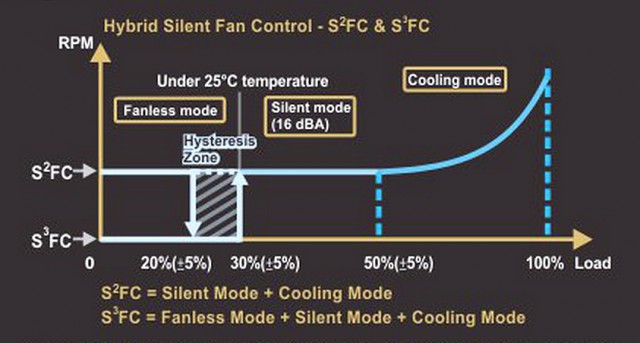

Мова йде про гібридну систему охолодження, яка в Seasonic SS-1250XM2 піддалася подальшій модернізації, що зробило її ще більш прогресивною по частині керування швидкістю обертання вентилятора. Але про все по порядку. Спершу нагадаємо основну перевагу гібридної системи охолодження над її стандартним аналогом. Вона полягає в тому, що до досягнення певної температури вентилятор не обертається зовсім, а після цього частота обертання його лопатей визначається нагріванням внутрішніх компонентів. Причому чим краще організована циркуляція повітря в комп'ютерному корпусі, тим пізніше стартує вертушка.

У порівнянні з іншими рішеннями із серії Seasonic X, тут інженери дещо вдосконалили алгоритм роботи даної технології за рахунок додавання так званої зони гістерезису (20% − 30%). Таке нововведення дозволяє уникнути ситуації з постійним ввімкненням / вимкненням вентилятора при низьких навантаженнях. Це повинно додатково поліпшити акустичні властивості блока живлення, не позначившись при цьому на ефективності його охолодження, а також продовжити ресурс роботи встановленої вертушки.

Seasonic X-1250 (SS-1250XM2)

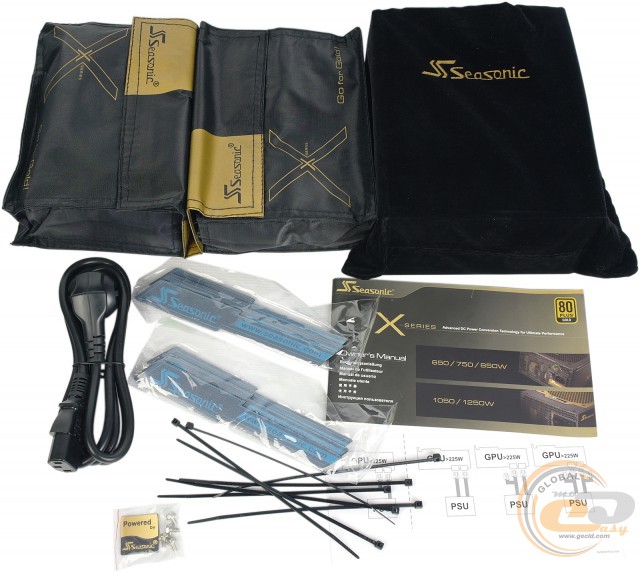

Комплект поставки моделі Seasonic X-1250 виглядає наступним чином:

  • мережевий шнур живлення;
  • гвинти для кріплення;
  • модульні кабелі, які знаходяться у спеціальній сумочці;
  • хомути для фіксації проводів;
  • багаторазові стяжки на липучках;
  • наклейка з логотипом компанії;
  • посібник користувача.

Крім традиційних компонентів, у коробці були також виявлені додаткові хомути та стяжки на липучках, які пригодяться для акуратного укладання вихідних проводів. Для зберігання ж самих кабелів передбачена фірмова двосекційна сумочка.

Зовнішній вигляд

Seasonic X-1250 (SS-1250XM2)

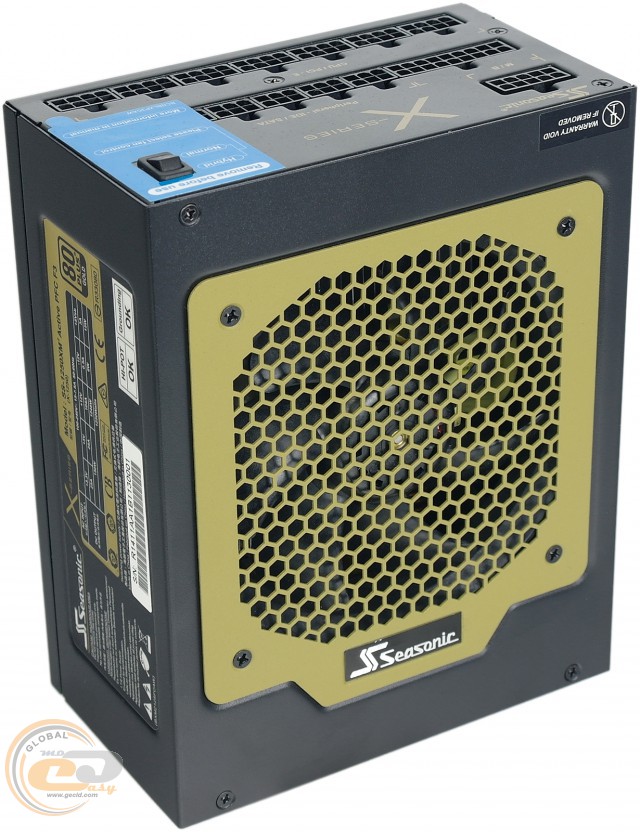

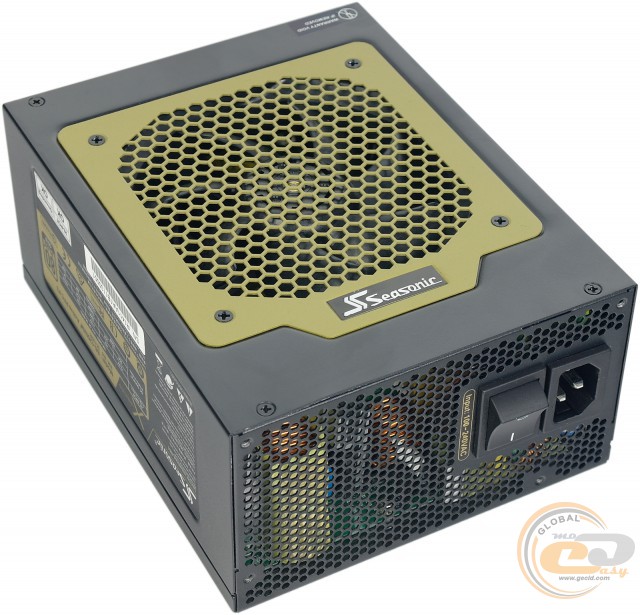

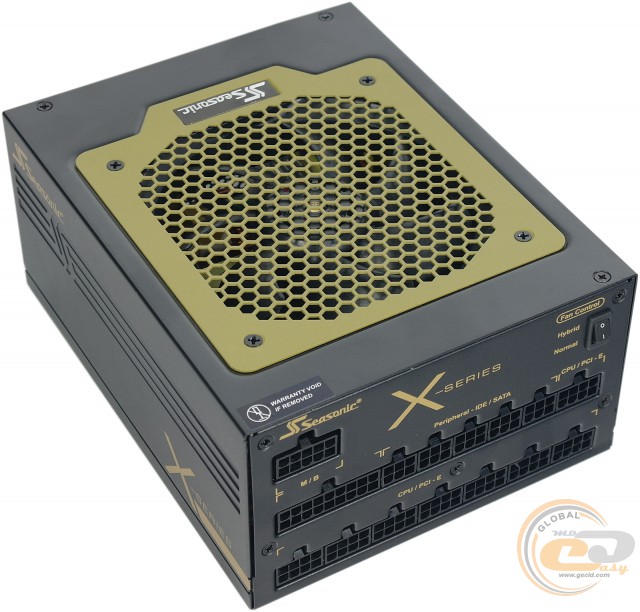

Модель Seasonic X-1250 зовні більше нагадує свого родича з «платинової» серії (Seasonic Platinum 1200), хіба що змінився колір вентиляторної решітки. Замість сірої вона стала золотистою. При цьому компонування корпусу, його розміри, конфігурація задньої панелі − усе це залишилося таким же. Не змінилася й відмінна якість складання самого блока живлення.

Seasonic X-1250 (SS-1250XM2)

Звертаємо вашу увагу на збільшені габарити пристрою, які тут становлять 190 х 150 х 86 мм. Тому у випадку встановлення Seasonic X-1250 на дні комп'ютерного корпусу, частково перекриється розташований там же отвір для додаткового вентилятора.

Seasonic X-1250 (SS-1250XM2)

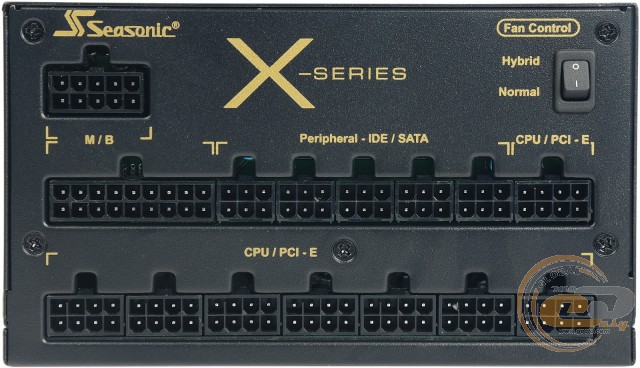

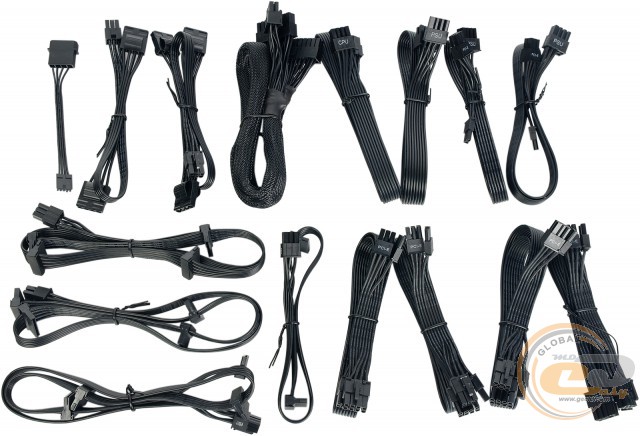

Система вихідних кабелів у даній моделі має повністю модульну конфігурацію, що повною мірою відповідає поняттю компанії Sea Sonic Electronics про висококласні блоки живлення. Таке технічне виконання дозволяє зробити процес підключення комплектуючих і укладання проводів максимально простим і зручним. Усього ж на задню панель винесено 15 роз’ємів. Враховуючи, що в більшості випадків на кожному кабелі є по кілька конекторів, це дозволить одночасно підключити до Seasonic X-1250 просто немислиму кількість комплектуючих. Важко собі навіть уявити конфігурацію, у якій необхідно буде їх усі задіяти. Повний список роз’ємів, винесених на задню панель, виглядає наступним чином:

  • 18-контактний і 10-контактний («M/B») − для живлення материнської плати;
  • п'ять 6-контактних («Peripheral IDE / SATA») − для живлення периферії;
  • вісім 8-контактних («CPU / PCI-E») − для додаткового живлення процесора та відеокарт.

У правому верхньому куті можна також виявити перемикач, який позначений як «Fan Control». У положенні «Hybrid» вентилятор працюватиме за описаною у попередньому розділі схемою. У режимі «Normal» він почне обертатися відразу після запуску ПК, тобто навіть при мінімальному навантаженні. Даний варіант функціонування системи охолодження може пригодитися, якщо Seasonic X-1250 планується експлуатувати в середовищі з підвищеною температурою. Такі умови можуть виникнути, наприклад, у корпусі, який погано продувається, або ж на оверклокерському стенді.

Seasonic X-1250 (SS-1250XM2)

Усі проводи, за винятком використовуваного для живлення материнської плати, мають вигляд шлейфів. Це робить їх більш гнучкими в порівнянні із традиційним виконанням із застосуванням обплетення, що у свою чергу суттєво полегшує їхнє приховане укладання в сучасних комп'ютерних корпусах.

Основні роз’єми живлення мають наступну конфігурацію: розбірний 20+4-контактний ATX і два 8-контактні ATX12V (один із яких також є розбірним). Для підключення відеокарт передбачено відразу десять конекторів PCIe, природно, в 6+2-контактному виконанні. Таким чином, Seasonic SS-1250XM2 відмінно підійде для всіх типів високопродуктивних конфігурацій: будь то ігрові ПК, «ферми» для майнінгу або системи для оверклокерських експериментів.

Порадувала й конфігурація кабелів, призначених для живлення периферії. Доступних конекторів цілком достатньо, щоб підключити всілякі накопичувачі, приводи, вентилятори та інші пристрої, які вимагають роз’ємів SATA і PATA. Тому, крім описаних вище систем, Seasonic X-1250 також без проблем впишеться до складу якого-небудь файл-сервера або торрент-клієнта.

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Модульні (від’єднувані) кабелі

20+4-контактний роз’єм живлення ATX

1

60

4+4-контактний роз’єм живлення ATX12V

1

65

8-контактний роз’єм живлення ATX12V

1

65

два 6+2-контактні роз’єми PCIe

4

50-60

6+2-контактний роз’єм PCIe

2

60

три роз’єми PATA

1

40-50-60

два роз’єми PATA

1

30-40

чотири роз’єми SATA

3

40-50-65-75

два роз’єми SATA

1

30-40

перехідник PATA-FDD

1

10

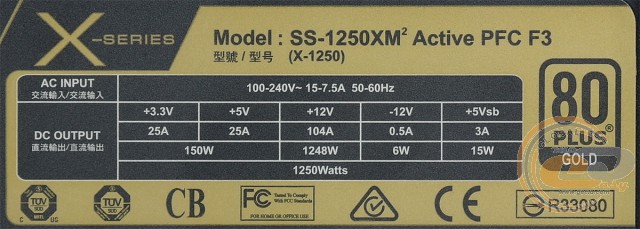

Seasonic X-1250 (SS-1250XM2)

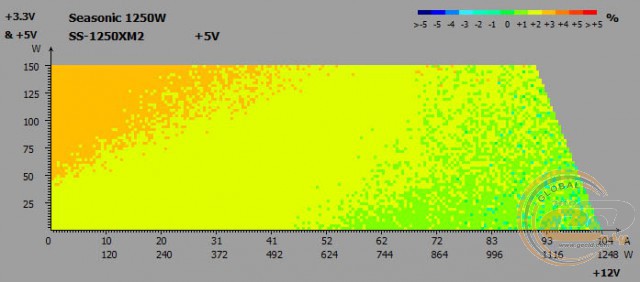

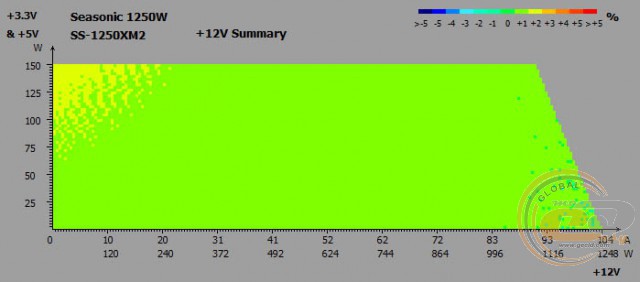

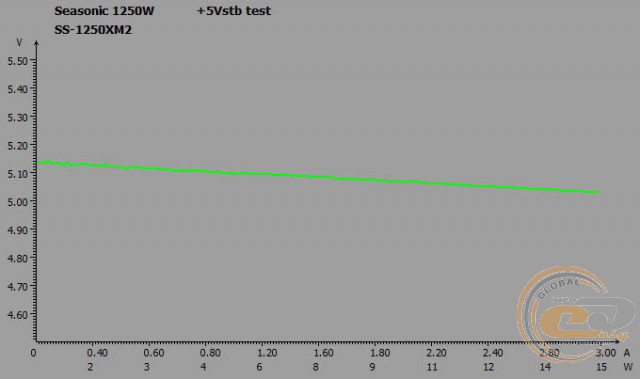

Тепер давайте більш детально розглянемо технічні характеристики блока живлення Seasonic SS-1250ХM2. Його номінальна потужність становить 1250 Вт. Канал +12В виконаний у вигляді однієї лінії з навантажувальною здатністю до 104 А. Іншими словами, при необхідності з нього можна буде «зняти» практично 100% від загальної потужності, що є досить затребуваною опцією на сьогоднішній день, особливо якщо мова йде про розгін комплектуючих. Лінії +3,3В і +5В мають максимальну сумарну потужність 150 Вт і розраховані на навантаження по 25 А кожна. Такі характеристики будуть накладати мінімум обмежень і зможуть надати користувачу повну свободу дій при виборі конфігурації ПК.

Модель Seasonic X-1250 відповідає класу енергоефективності 80 PLUS Gold, у якому пред'являються досить жорсткі вимоги до рівня ККД блока живлення. Так, для напруги 230 В при навантаженнях 20%, 50% і 100% від номінальної потужності цей показник не повинен опускатися нижче 88%, 92% і 88% відповідно.

Також варто відзначити широкий діапазон вхідних напруг (100 – 240 В), що дозволяє відмовитися від зовнішніх стабілізаторів живлення в умовах нестабільної електромережі.

Внутрішнє обладнання

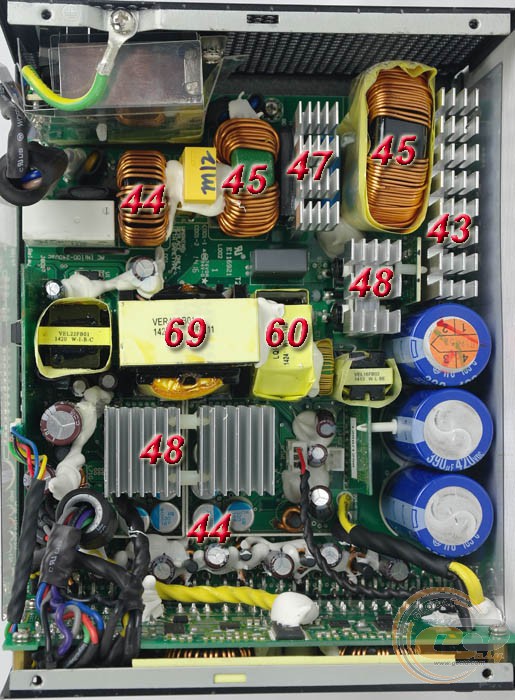

Seasonic X-1250 (SS-1250XM2)

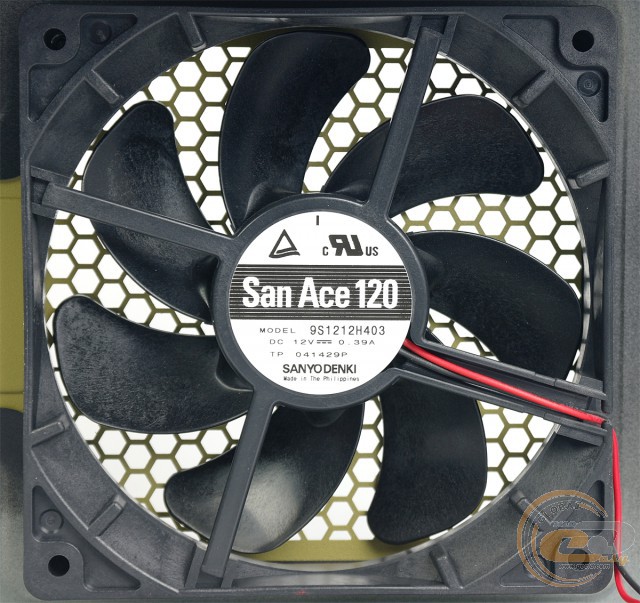

Для охолодження внутрішніх компонентів використовується 120-мм 7-лопатевий вентилятор SANYO DENKI 9S1212H403, оснований на двох підшипниках кочення. На жаль, нам не вдалося знайти його повну специфікацію. Однак враховуючи потужність вентилятора на рівні 4,68 Вт, можна сміливо говорити про його високу продуктивність.

Вентилятор

SANYO DENKI 9S1212H403

Тип підшипника

Кочення (Dual Ball)

Напруга живлення, В

12

Струм, А

0,39

Потужність, Вт

4,68

Максимальна швидкість обертання, об/хв

-

Повітряний потік, CFM

-

Рівень шуму, дБ

-

Розміри, мм

120 х 120 х 25

Seasonic X-1250 (SS-1250XM2)

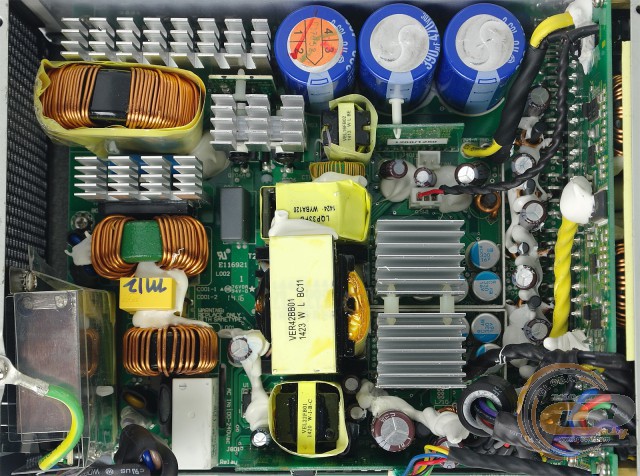

Оновлення сімейства блоків живлення Seasonic X для моделі Seasonic X-1250 ознаменувалося в першу чергу зміною платформи. Тепер у її основі лежить найсучасніша фірмова розробка − схемотехніка під кодовою назвою «Seasonic XP3», яка є подальшою модернізацією серії Seasonic KM3. Вона вже зустрічалася нам в «платиновому» рішенні Seasonic Platinum 1200 і залишила найприємніші враження. Ну що ж, подивимося, як вона проявить себе тут.

Seasonic X-1250 (SS-1250XM2)

Seasonic X-1250 (SS-1250XM2)

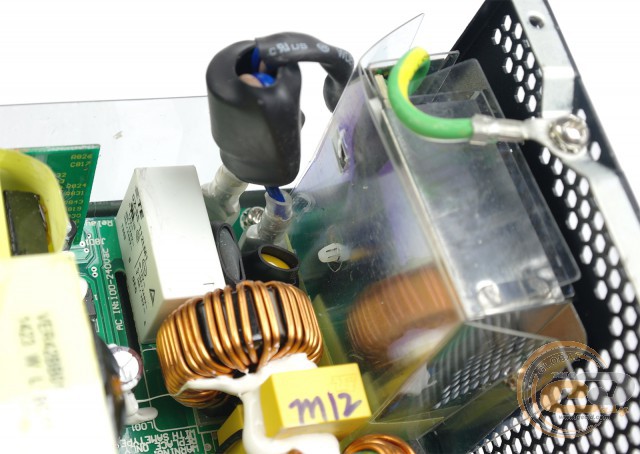

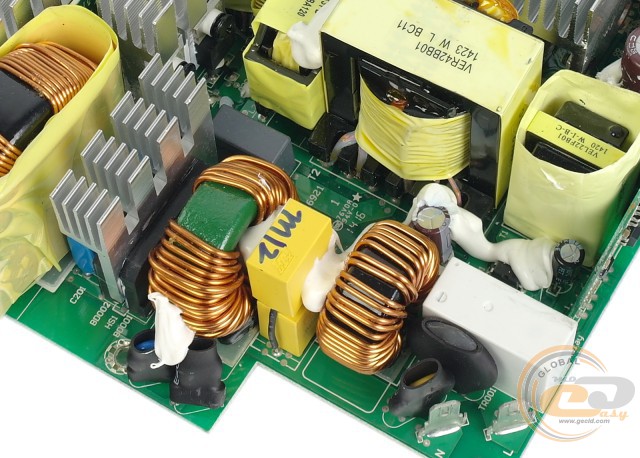

На вході високовольтної частини, як і належить якісному рішення, знаходиться EMI-фільтр для згладжування високочастотних перешкод, випромінюваних у мережу блоком живлення. Також він несе на собі функції грозозахисту. Реалізація вхідного фільтра знаходиться на вищому рівні, про що свідчить наявність усіх необхідних компонентів (трьох X- і шести Y-конденсаторів, трьох дроселів і варистора), а також ретельний підхід виробника до їхнього ізолювання та екрануванню.

Вхідний діодний міст складається із двох 25-амперних збірок GBJ2506 і охолоджується окремим алюмінієвим радіатором.

Seasonic X-1250 (SS-1250XM2)

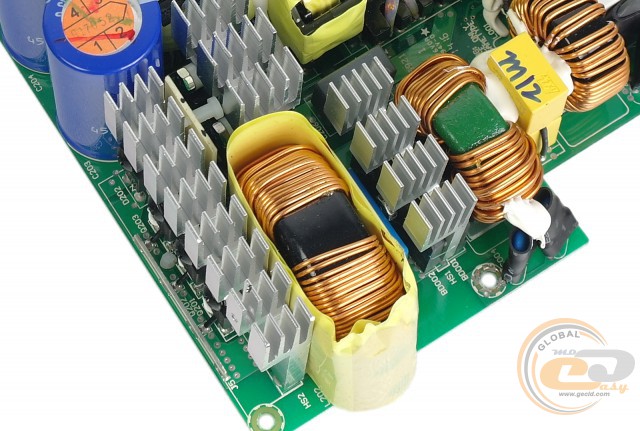

За ними розташований активний модуль корекції коефіцієнта потужності (APFC) із силовою частиною у вигляді трьох польових транзисторів Infineon 5R140P і діода Шотткі ROHM SCS110AG. Оскільки Seasonic X-1250 до певного навантаження може функціонувати з вимкненим вентилятором, то їх охолодженню виробник також приділив значну увагу.

Seasonic X-1250 (SS-1250XM2)

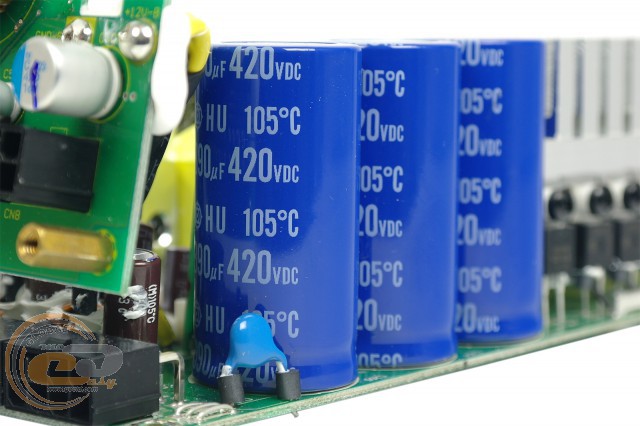

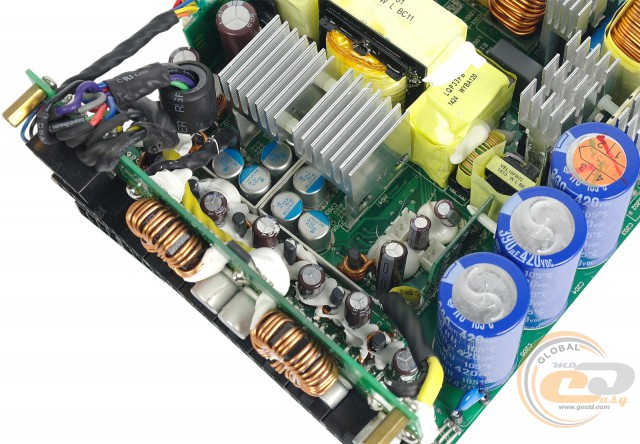

Високовольтні конденсатори представлені трьома елементами (390 мкФ х 420 В, робоча температура до 105°С) виробництва японської компанії Hitachi, що гарантує їхню найвищу якість і тривалий термін служби навіть при постійних великих навантаженнях. Оскільки вони підключені паралельно, то їхня сумарна ємність становить 1170 мкФ − чудовий показник для 1200-ватного пристрою. Відзначимо, що в інших вузлах блока живлення теж використовуються конденсатори тільки японського походження.

Seasonic X-1250 (SS-1250XM2)

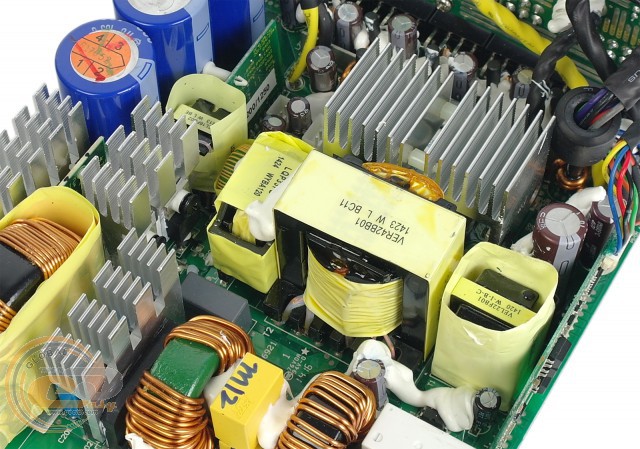

Основний перетворювач побудований на високоефективній резонансній схемі з повним мостом. Його ключами виступають чотири транзистори Infineon 5R250P, які працюють парами під керуванням ШІМ-контролера CM6901. Останній закріплений на окремій маленькій платі біля високовольтних конденсаторів. Чіп NCP1654, відповідальний за функціонування підсистеми APFC, разом із обв'язкою також являє собою окремий вузол. Такий модульний підхід значно спрощує проектування блоків живлення, їх складання й ремонтопридатність. Крім того, використання універсальних вузлів дозволяє знизити й кінцеву вартість продукції, у чому можна переконатися на прикладі оновлених ревізій із серій Seasonic X і Seasonic Platinum.

Seasonic X-1250 (SS-1250XM2)

Низьковольтна частина моделі Seasonic X-1250 є синхронним випрямлячем: на виході формується одна потужна лінія +12В, з якої надалі вже виходять напруги +3,3В і +5В. Тобто принцип такий же, як і в молодших «золотих» моделях, але от сама конфігурація даного вузла дещо змінилася. Зокрема, пропала окрема плата із транзисторами для формування каналу +12В, тим самим звільнивши простір для встановлення більш масивного радіатора.

Seasonic X-1250 (SS-1250XM2)

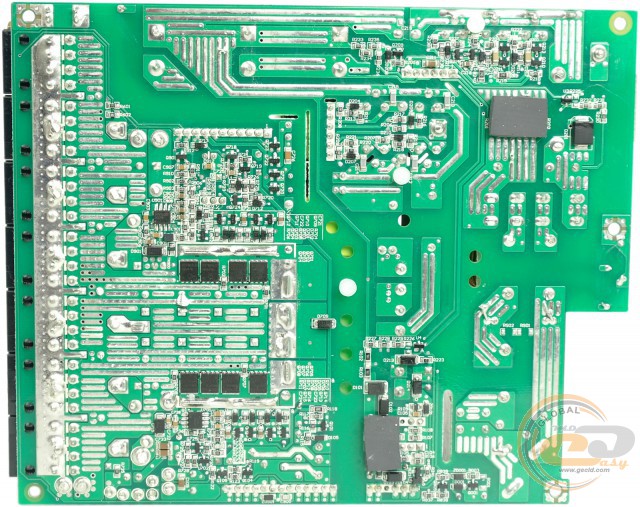

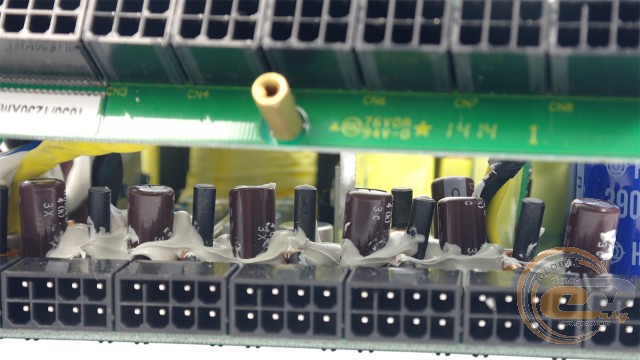

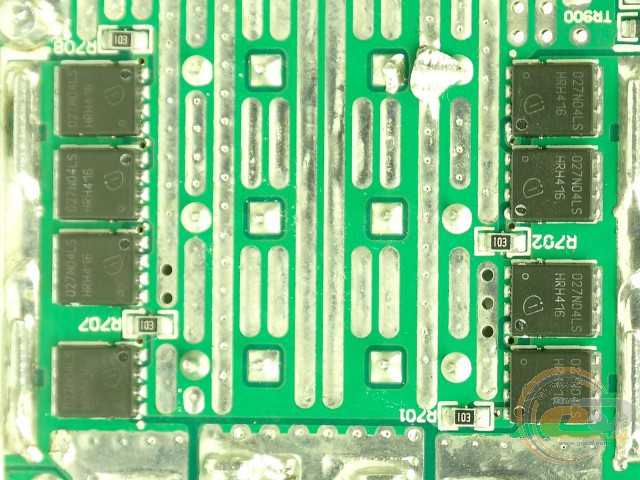

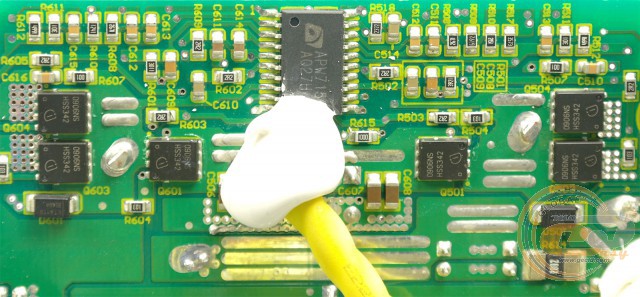

Самі ж силові елементи (Infineon 027N04LS у кількості 8 штук) «переїхали» на тильну сторону текстоліту. Частина випромінюваного ними тепла передається на згаданий вище радіатор, де вже за допомогою вентилятора або природної конвекції виводиться за межі пристрою.

Seasonic X-1250 (SS-1250XM2)

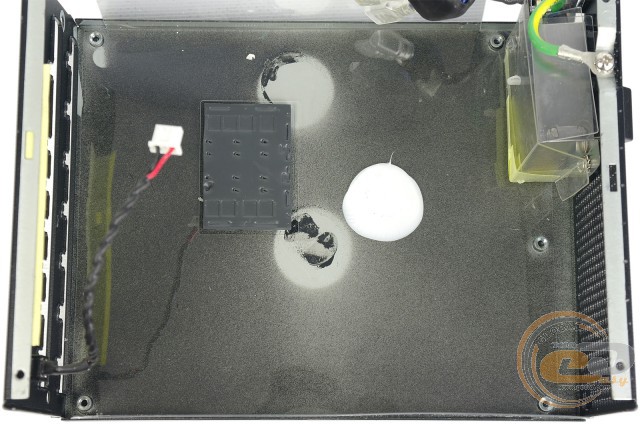

Решта виводиться на корпус блока живлення через термопрокладку, тим самим перетворюючи його у своєрідний великий радіатор. Досить вдале технічне рішення, яке дозволить уникнути перегрівання транзисторів під час роботи Seasonic X-1250 з вимкненим вентилятором.

Seasonic X-1250 (SS-1250XM2)

Seasonic X-1250 (SS-1250XM2)

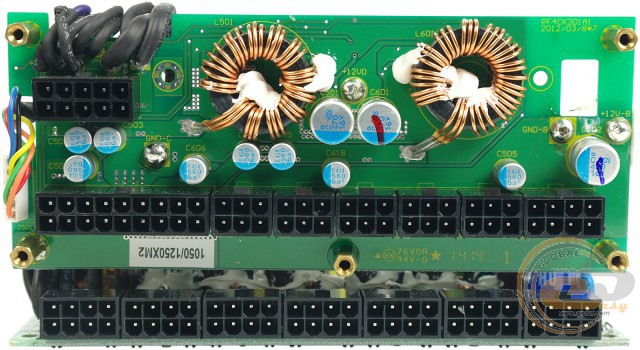

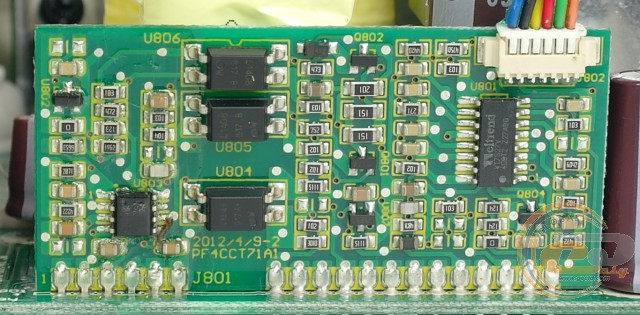

Плата з перетворювачами напруги +3,3В і +5В є ще одним наочним прикладом використання модульного принципу побудови блоків живлення від Sea Sonic Electronics. Крім силової частини (шість транзисторів Infineon BSC0906NS, що працюють під керуванням ШІМ-контролера APW7159), тут також присутні компоненти фільтрів і частина модульних роз’ємів. Такий підхід дозволяє відмовитися від частини підводних шляхів, тим самим мінімізуються втрати енергії й шуми на виходах Seasonic SS-1250XM2. До слова, точно така ж плата використовувалася в «платиновій» моделі Seasonic Platinum 1200.

Seasonic X-1250 (SS-1250XM2)

Seasonic X-1250 (SS-1250XM2)

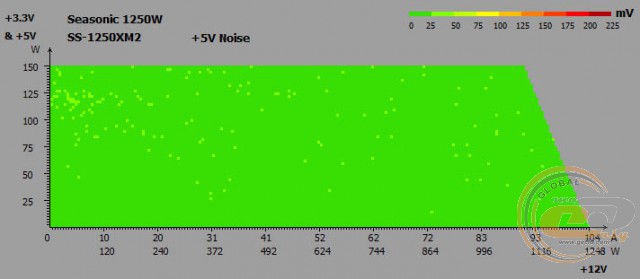

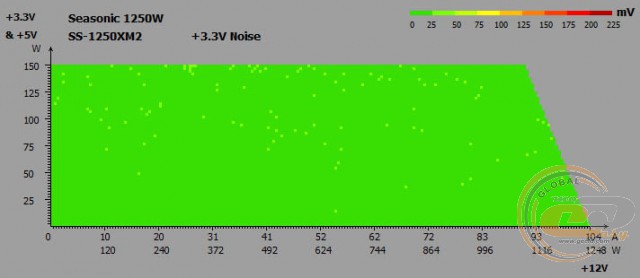

За згладжування пульсацій на лініях +3,3В і +5В відповідають твердотільні конденсатори з характеристиками 560 мкФ х 6,3 В. На каналі +12В цю роль відіграють елементи як із твердим (330 мкФ х 16 В), так і з рідким електролітом (1000 мкФ х 16 В). У всіх випадках виробником виступає авторитетна японська компанія Nippon Chemi-Con, тому й тут до їхньої якості не може бути ніяких питань. Відзначимо, що дані конденсатори також належать до високотемпературних серій (до 105°С).

Seasonic X-1250 (SS-1250XM2)

Згідно з технічною специфікацією, модель Seasonic X-1250 має весь ряд захистів (OVP / UVP / OPP / SCP / OCP / OTP), включаючи захист від перевантаження та перегрівання. Останній в блоці живлення, який до певного навантаження може працювати з вимкненим вентилятором, є досить-таки важливим. Сам же вузол оснований на мікросхемі-супервайзері Weltrend WT7527V.

Seasonic X-1250 (SS-1250XM2)

Як завжди, до якості пайки немає ніяких претензій. Усі доріжки рівні, патьоків й інших недоліків не виявлено. У цьому плані продукцію компанії Sea Sonic Electronics можна вважати еталонною в області комп'ютерної електроніки.
