Огляд і тестування блока живлення Seasonic SSP-550RT

Багато людей дуже скрупульозно ставляться до свого харчового раціону. Мінімум зайвих калорій, повна відмова від фаст-фуду, їжа з високим вмістом білків і вітамінів – таких прикладів багато, і всі вони мають спільне – бажання зберегти й без того хитке в сучасних екологічних умовах здоров'я й забезпечити організм найважливішими елементами в достатній кількості.

Подібний підхід характерний і для багатьох користувачів ПК у відношенні використовуваних комплектуючих. Вони розуміють, що компоненти прослужать довше, якщо джерело їх живлення забезпечуватиме стабільну напругу з мінімальними пульсаціями, а у випадку форс-мажорних обставин гарантовано спрацює необхідний захист. І якщо при цьому хочеться дещо заощадити, то лінійка блоків живлення Seasonic SSP дозволить зробити це правильним чином. Її представники є найбільш доступними рішеннями в асортименті виробника, відповідними до стандарту 80 PLUS Gold. Слідом за 750- і 650-Вт моделями, нам на тестування була люб'язно надана більш масова 550-Вт версія – Seasonic SSP-550RT, з якою ми й збираємося вас познайомити.

Seasonic SSP-550RT

Специфікація:

Модель

Seasonic SSP-550 RT

Тип

ATX12V 2.3

Номінальна потужність, Вт

550

Потужність по каналу 12В, Вт

540

Потужність ліній +3,3В і +5В, Вт

100

Кількість ліній +12В

2

Виходи, А

+3,3В

20

+5В

20

+12В1

30

+12В2

30

-12В

0,3

+5Vsb (чергова лінія живлення)

2,5

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

4 – 8

ККД, %

> 88

Сертифіковано 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

PCIe-роз’ємів

2 (6+2-контактні)

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

Є (S2FC)

Рівень шуму, дБ

38,5

Захисти

OVP, OPP, SCP

Розміри, мм

140 х 150 х 86

Сайт виробника

Seasonic

Сторінка продукту

Зовнішній вигляд

Seasonic SSP-550RT Seasonic SSP-550RT

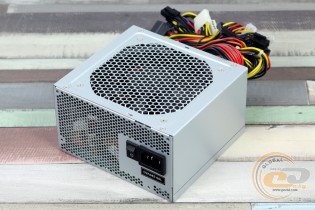

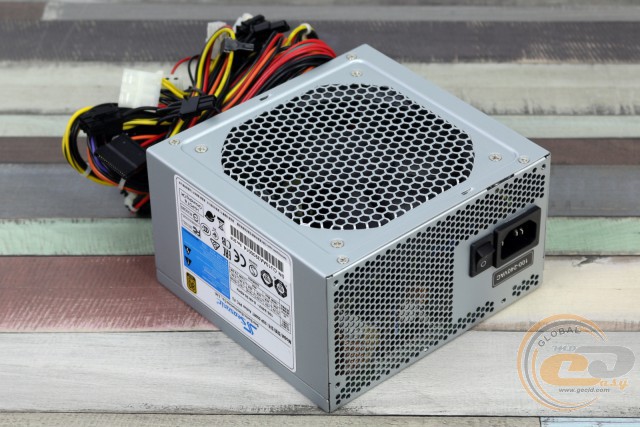

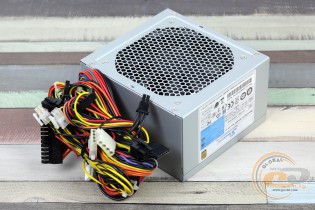

Оскільки джерело живлення Seasonic SSP-550RT орієнтоване у першу чергу на складальників ПК, комплект його поставки як такий відсутній. Все гранично просто і з погляду оформлення: для фарбування використовувався шар сірої ґрунтовки, модульна система кабелів тут не передбачена, а самі вони представлені в класичному круглому виконанні (не у вигляді шлейфів) і позбавлені нейлонового обплетення. Габарити новинки повністю відповідають стандарту ATX і рівні 140 х 150 х 86 мм.

Вентилятор діаметром 120-мм розташований посередині нижньої панелі, а повітря до нього подається через перфоровану у формі бджолиного стільника решітки. За словами виробника, такий тип отворів зменшує опір повітряному потоку, що позитивно позначається на охолодженні внутрішніх компонентів.

Seasonic SSP-550RT

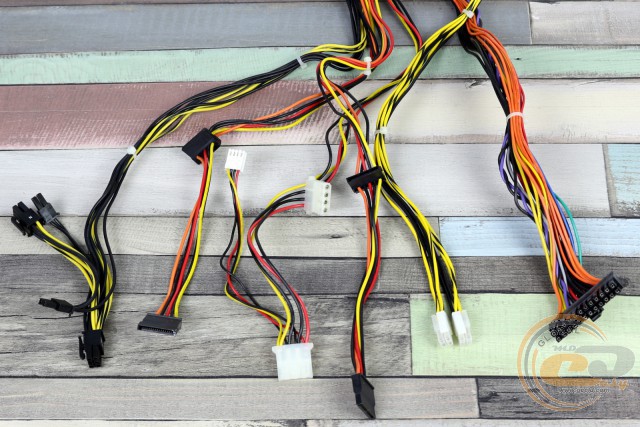

Набору кабелів буде достатньо для підключення потужної відеокарти (присутні два 6+2-контактні конектори), а також чотирьох SATA-накопичувачів, що дозволить задовольнити запити більшості користувачів. Повна конфігурація системи кабелів виглядає наступним чином:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Кабелі, виведені прямо із блока живлення

20+4-контактний роз’єм живлення ATX

1

55

4+4-контактний роз’єм живлення ATX12V

1

57

два 6+2-контактні роз’єми PCIe

1

60-70

два роз’єми SATA

2

45-60

два роз’єми PATA + один FDD

1

45-60-73

Seasonic SSP-550RT

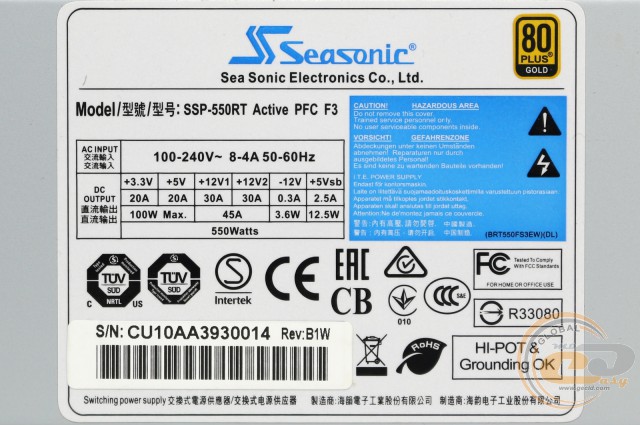

Найбільш важливу інформацію про блок живлення можна одержати із наклейки, розташованої на одній із боковин. Номінальна його потужність рівна 550 Вт, при цьому канал +12В розділений на дві 30-амперні лінії й розрахований на дуже велике навантаження − 540 Вт, яке перевищує 99% від загального значення. Лінії +3,3В і +5В мають максимальну сумарну потужність 100 Вт і здатні витримати навантаження по 20 А кожна, чого буде цілком достатньо для підключення накопичувачів, приводів та іншої периферії.

Модель Seasonic SSP-550RT відповідає стандарту 80 PLUS Gold, про що говорить відповідний логотип. Згідно з його вимогами, ККД блока живлення при навантаженнях 20%, 50% і 100% від номінальної потужності не повинен опускатися нижче 88%, 92% і 88% відповідно (для напруги живлення 230 В). Цей момент ми традиційно перевіримо під час тестування. Також відзначимо широкий діапазон вхідних напруг (100 – 240 В), що дозволяє відмовитися від зовнішніх стабілізаторів живлення в умовах нестабільної електромережі.

Внутрішнє обладнання

Seasonic SSP-550RT

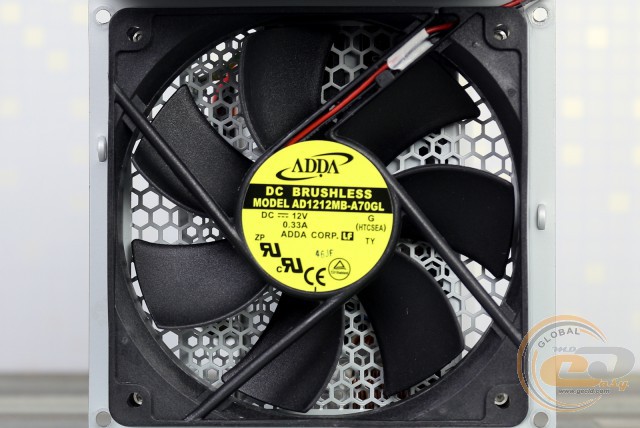

Для охолодження внутрішніх компонентів використовується 120-мм 7-лопатевий вентилятор ADDA AD1212MB-A70GL, який відмінно зарекомендував себе при дослідженні можливостей 650-Вт рішення і моделей серії Seasonic G. Його потужність рівна 3,96 Вт, а в основі вертушки використовується подвійний кульковий підшипник.

Докладні технічні характеристики даного рішення наведені в наступній таблиці:

Вентилятор

ADDA AD1212MB-A70GL

Тип підшипника

Кочення

Напруга живлення, В

12

Струм, А

0,33

Потужність, Вт

3,96

Максимальна швидкість обертання, об/хв

2050

Повітряний потік, CFM

80,5

Рівень шуму, дБ

 До 38,5

Розміри, мм

120 х 120 х 25

Вага, г

156

Seasonic SSP-550RT

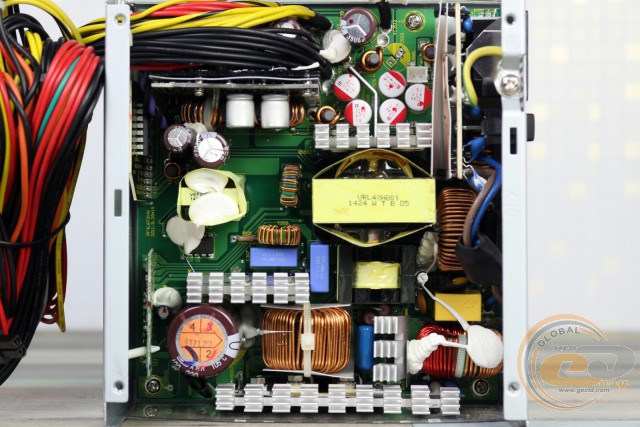

В основі Seasonic SSP-550RT лежить уже знайома нам за потужнішими рішеннями з тієї ж серії платформа на основі резонансного LLC-перетворювача. Нагадаємо, що компанія Sea Sonic Electronics сама розробляє всю схемотехніку, а також самостійно здійснює контроль якості на виробництві.

Seasonic SSP-550RT Seasonic SSP-550RT

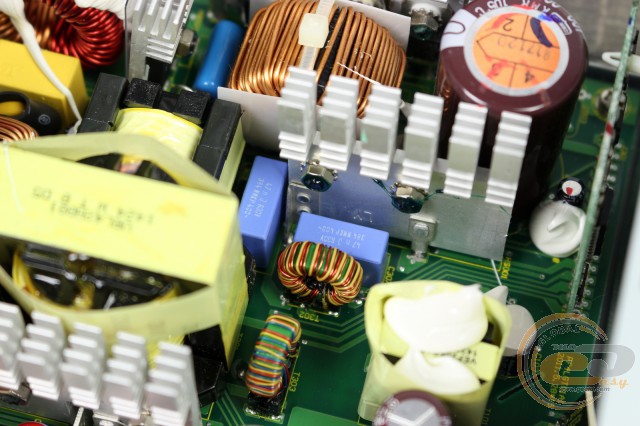

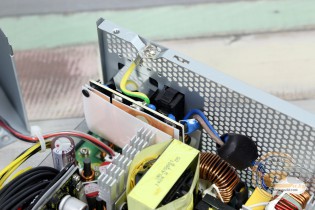

Відразу ж на вході встановлений EMI-фільтр для згладжування високочастотних перешкод, випромінюваних у мережу блоком живлення. Також він виконує функції грозозахисту. Елементна база даного вузла включає до свого складу всі необхідні компоненти в потрібній кількості: пару X- і шість Y-конденсаторів, три дроселі та варистор. Частина їх розташована біля роз’єму подачі живлення, інші ж елементи притулилися на основній друкованій платі.

Seasonic SSP-550RT

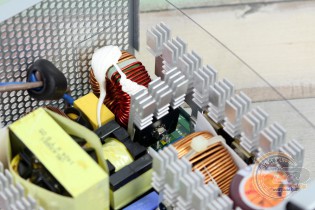

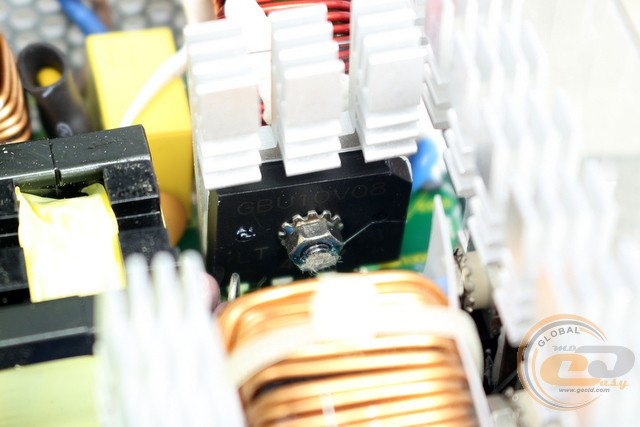

Поблизу розташована 10-амперна діодна збірка GBU10V08 і активний коректор коефіцієнта потужності (APFC). Усі силові елементи високовольтного кола обладнані радіаторами для ефективного пасивного охолодження. Додатковий захист є й на дроселі APFC.

Seasonic SSP-550RT

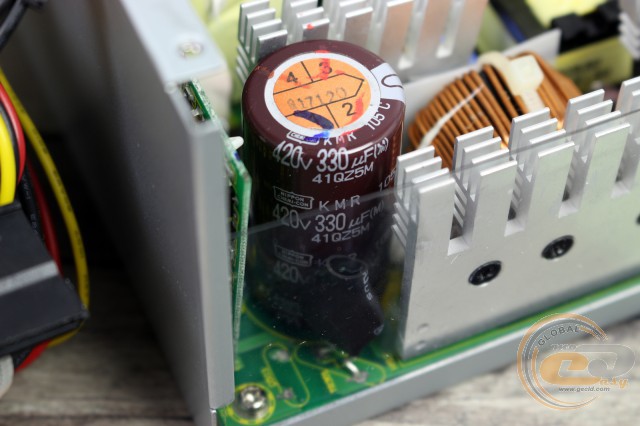

Вхідний конденсатор високовольтного кола (330 мкФ х 420 В) є представником японської компанії Nippon Chemi-Con і належить до високотемпературної серії (до 105°С). Продукція, яка виготовляється під даним брендом, традиційно відрізняється високою якістю.

Seasonic SSP-550RT

В Seasonic SSP-550RT використовується напівмостовий резонансний перетворювач із двома ключами, посадженими на окремий радіатор. Розміри використовуваного тут силового трансформатора цілком відповідають блокам живлення подібної потужності. Коректне функціонування чергового джерела живлення (лінія + 5VSB) покладене на чіп ICE2QR4765.

Seasonic SSP-550RT

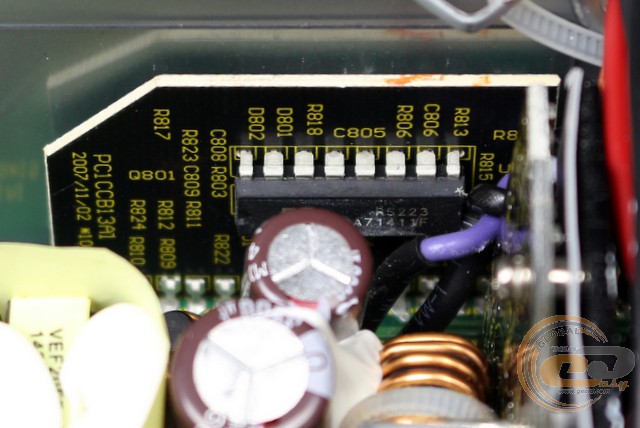

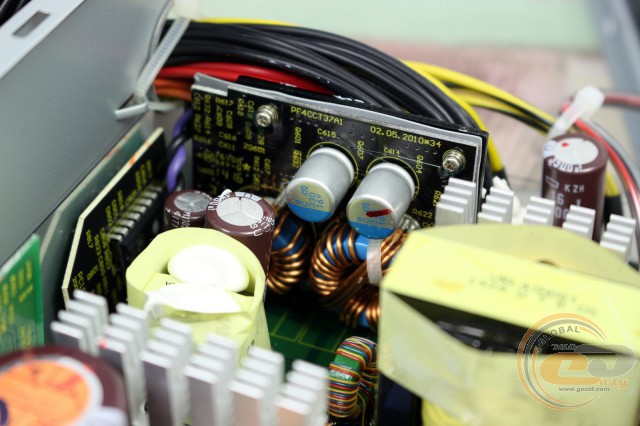

Напруга основної лінії +12В формується за допомогою синхронного випрямляча, транзистори якого традиційно для даної платформи знаходяться на звороті основної друкованої плати. Елементи ж DC-DC-перетворювачів напруг +3,3В і +5В розташовані на окремій друкованій платі. На її лицьову сторону винесені LC-фільтри даних каналів, а вся силова частина розташована зі зворотної сторони плати і схована за алюмінієвою пластиною-радіатором.

Seasonic SSP-550RT Seasonic SSP-550RT

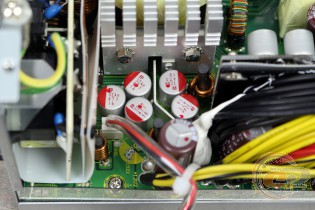

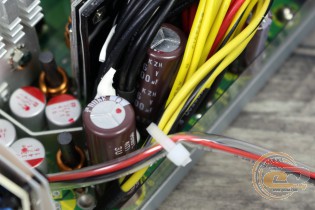

Для фільтрації вихідних напруг використані твердотільні конденсатори й елементи з рідким електролітом, представлені винятково рішеннями від відомих японських брендів (FPCAPS і Nippon Chemi-Con).

Seasonic SSP-550RT

Згідно з технічною специфікацією, блок живлення Seasonic SSP-550RT має наступні захисти: OVP, OPP і SCP. В основі вузла використовується функціональний контролер PS223, за допомогою якого можна реалізувати інші типи захистів (UVP / OCP / OTP).
