Огляд і тестування блока живлення Seasonic SSP-450RT

Тестування

Крос-навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їхнього номіналу.

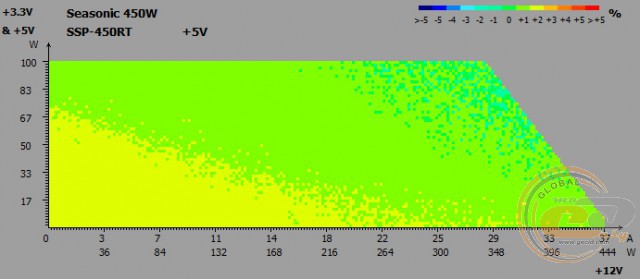

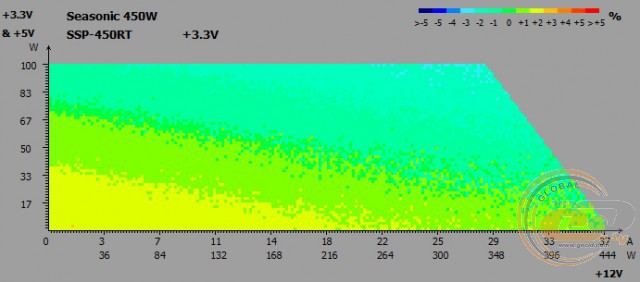

Під час крос-навантажувальних тестів на основних лініях живлення були зафіксовані наступні відхилення напруг:

• лінія +3,3В: від -2% до +2%;
• лінія +5В: від -1% до +2%;
• лінія +12В: від 0% до +3%.

Вузол стабілізації напруги живлення добре впорався зі своїм завданням: на всіх лініях вона коливалася в набагато вужчому діапазоні, аніж того вимагає стандарт ATX12V. Особливу увагу хочеться звернути на стан найбільш затребуваного каналу +12В, де напруга й зовсім не просідала нижче свого номіналу.

Шуми та пульсації у всьому діапазоні напруг

Для стандарту ATX12V передбачені наступні допустимі норми, які стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

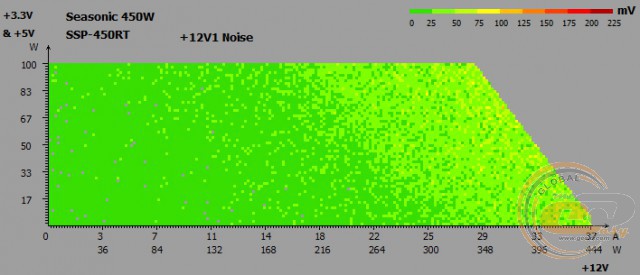

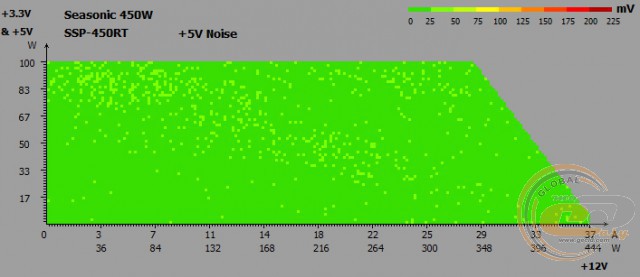

Хороші результати були зафіксовані й під час вимірювання пульсацій на виходах блока живлення. На лініях +3,3В і +5В розмах амплітуди (peak-to-peak) не перевищував 25 мВ, що є просто відмінним показником. Та й на каналі +12В рівень пульсацій увесь час знаходився в допустимих межах.

Чергова лінія живлення +5VSB

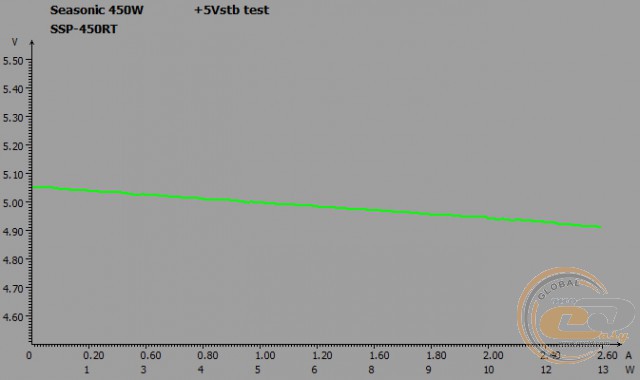

Стан чергової лінії живлення Seasonic SSP-450RT не викликав ніяких зауважень. Залежно від навантаження напруга на ній змінюється від 5,05 В до 4,91 В.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* − навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення відмінно справляється зі своїм завданням. Уже при споживаній потужності в 150 Вт коефіцієнт PFC подолав позначку 0,9 (однією з умов одержання сертифікату 80 PLUS Gold є «PFC ≥ 90% при 50%-ому навантаженні»), максимальне ж значення (0,99) було зафіксоване при навантаженні 320 Вт і вище.

ККД

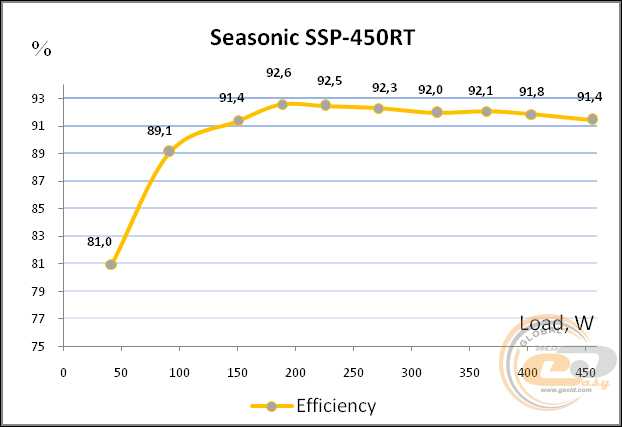

Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі Seasonic SSP-450RT стандарту 80 PLUS Gold для напруги 230 В. При навантаженнях 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 88%, 92% і 88% відповідно. Більше того, на діапазоні 100 − 450 Вт ККД пристрою не опускався нижче 90%. Окремо хочеться відзначити, що навіть при малому значенні споживаної потужності (45 Вт, 10% від номінальної) цей показник однаково знаходився на порівняно високому рівні − понад 80%.

Система охолодження та температурний режим

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання й наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27°С. Варто відзначити, що повітря усередині корпусу комп'ютера може бути куди гарячішим, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

До позначки потужності 250 Вт Seasonic SSP-450RT працює дуже тихо. У межах 250 – 300 Вт рівень шуму трохи підвищується, але однаково залишається досить низьким на тлі інших компонентів системи. Понад навантаження 300 Вт звук від блока живлення стає трохи помітнішим, однак як і раніше не викликає ніякого дискомфорту. За суб'єктивними оцінками його можна охарактеризувати як нижчий за середній.

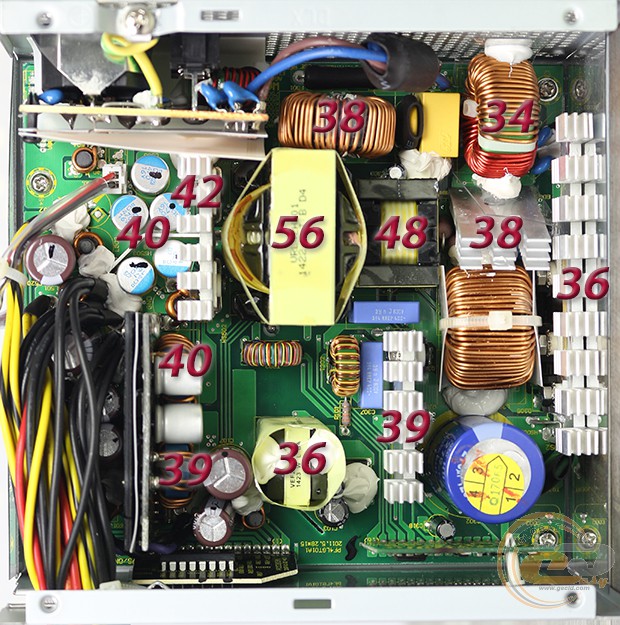

Тестоване рішення відрізняється дуже хорошою системою охолодження. Так, при настільки невисокому рівні шуму вентилятора, його потужності було цілком достатньо для ефективного охолодження елементів, завдяки чому температура всіх основних вузлів під час експерименту не виходила за межі допустимих норм і була далека від критичних значень. Належне слід віддати і хорошій пасивній системі охолодження, яка відмінно справляється з поставленим завданням.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності Seasonic SSP-450RT не видає ніяких додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.

OverLOAD

Навантаження на тестовану модель ми збільшували до 530 Вт, що рівно приросту +18% до номінальної потужності. Далі (на позначці 540 Вт) уже спрацьовував захист від перевантаження (OPP). При цьому значення напруг на вихідних лініях живлення залишалися в межах норми. Результат вийшов у кращих традиціях компанії Sea Sonic Electronics.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 6-ядерний процесор Intel Core i7-4960X, розігнаний до частоти 4,4 ГГц. У якості відеоприскорювача ми використовували відеокарту ZOTAC GeForce GTX 550 Ti AMP! Edition. Відзначимо, що метою даного експерименту є відтворення реальних навантажень продуктивного ПК і перевірка того, як при цьому поводиться блок живлення на практиці.

Вимірювання проводилися у двох режимах: «Простій» і «Максимальне завантаження», яке створювалося утилітами Linpack і FurMark 1.10.4. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В і +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані наступні значення:

Блок живлення Seasonic SSP-450RT без проблем впорався із запропонованою конфігурацією, продемонструвавши відмінні результати як під навантаженням (режим «Burn»), так і при бездіяльності системи (режим «Idle»). На жодній із ліній не було зафіксовано ніяких проблем.

Енергоспоживання в простої й у вимкненому стані комп'ютера

Енергоспоживання блока живлення Seasonic SSP-450RT у вимкненому стані комп'ютера й у сплячому режимі відповідає показникам інших близьких за потужністю рішень, які побували в нашій тестовій лабораторії.

Висновки

Нарешті у нас на руках побували всі п'ять моделей лінійки Seasonic SSP, в яких можна знайти дуже багато спільного. Нагадаємо, що вони створювалися із прицілом на максимальне зниження вартості за рахунок зовнішньої простоти, при цьому внутрішня начинка не повинна була постраждати, про що свідчить сертифікація згідно зі стандартом 80 PLUS Gold. Виробнику вдалося належним чином реалізувати задумане, і це стосується як усієї лінійки моделей потужністю від 350 до 750 Вт у цілому, так і 450-Вт рішення Seasonic SSP-450RT зокрема.

Використовувані в його складі компоненти заслуговують щирої похвали: тут застосовуються високоякісні японські конденсатори, добре зарекомендована в інших «золотих» моделях схемотехніка, а також система охолодження з великим запасом за температурою (що рівною мірою стосується пасивної й активної частин) і низьким рівнем шуму. Як показало тестування в режимі перевантаження, висока якість компонентів і добір їх із запасом дозволили протестованому блоку живлення «видати» потужність 530 Вт, що на 18% перевищує номінальний показник і також побічно говорить про якість пристрою. При цьому вихідні напруги знаходилися в допустимих межах – що вже говорити про звичайний режим роботи.

У підсумку, якщо вам потрібне високоякісне джерело для живлення системи з не найбільш ненажерливою відеокартою, тоді Seasonic SSP-450RT цілком підійде на цю роль. А при бажанні ви завжди можете придивитися і до рішень потужністю 350, 550, 650 і 750 Вт, які мають ті ж переваги, що й герой поточного огляду.

Переваги:

• високий ККД (відповідність стандарту 80 PLUS Gold);
• хороший запас за потужністю (до +18%);
• сучасна схемотехніка і якісна елементна база;
• хороший стан напруги на лініях живлення +12В, +5В і +3,3В під великим навантаженням;
• роздільна система стабілізації живлення;
• можливість роботи в широкому діапазоні мережевої напруги;
• низьке енергоспоживання в сплячому режимі й у вимкненому стані комп'ютера;
• наявність пари 6+2-контактних роз’ємів PCIe;
• ефективна система охолодження;
• тиха робота вентилятора на всьому діапазоні навантажень;
• активний метод компенсації реактивної потужності.

Особливості:

• відсутність комплекту поставки.

Автор: Олесь Пахолок

Висловлюємо подяку компанії Sea Sonic Electronics за наданий для тестування блок живлення.

Висловлюємо подяку компаніям ASUS, Intel, Thermalright, Transcend, Western Digital і ZOTAC за надане для тестового стенду обладнання.
