Огляд і тестування блока живлення Seasonic SSP-300SUG

Блок живлення Seasonic SSP-300SUG, про який піде мова в цьому огляді, належить до досить специфічного класу пристроїв, виконаних у форматі Flex ATX. Даний стандарт материнських плат так і не прижився на ринку комплектуючих, а от відповідні джерела живлення одержали більш широке поширення. Цим вони в першу чергу повинні бути зобов'язані своєму корпусу. Компактні розміри роблять їх відмінною основою для побудови міні-ПК, а мала висота дозволяє використовувати в складі стійкового сервера. Тому не дивуйтеся, якщо в прайсах комп'ютерних магазинів або на офіційному сайті компанії Seasonic SSP-300SUG буде розташований у категорії промислових рішень.

Seasonic SSP-300SUG

Специфікація:

Модель

Seasonic SSP-300SUG

Тип

Flex ATX / серверний типорозміру 1U

Номінальна потужність, Вт

300

Потужність по каналу 12В, Вт

300

Потужність ліній +3,3В і +5В, Вт

70

Кількість ліній +12В

1

Виходи, А

+3,3В

10

+5В

14

+12В

25

-12В

0,3

+5Vsb (чергова лінія живлення)

2

Вхідна напруга живлення, В

100 − 240

Частота, Гц

50 – 60

Вхідний струм, А

2,5 – 5

ККД, %

88 – 92

Сертифіковано 80 PLUS

Gold

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Конфігурація системи вихідних кабелів

Повністю модульна

Кількість роз’ємів PCIe

Немає

Система охолодження

Активного типу на основі 40-мм вентилятора

Захисти

OVP, OPP, SCP

Розміри, мм

150 х 82 х 41

Гарантія, років

Сайт виробника

Sea Sonic Electronics

Сторінка продукту

Seasonic SSP-300SUG

Зовнішній вигляд

Seasonic SSP-300SUG Seasonic SSP-300SUG

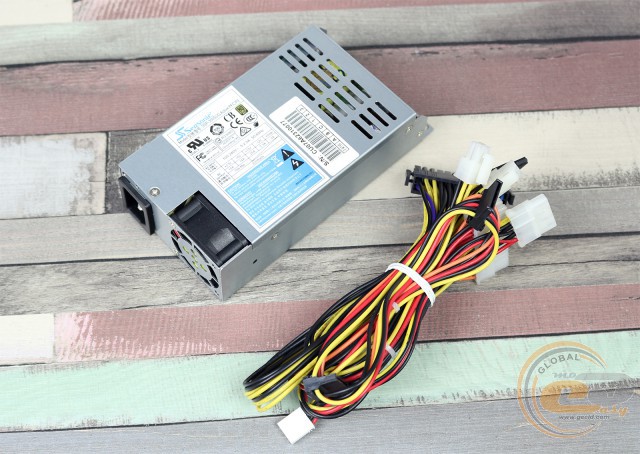

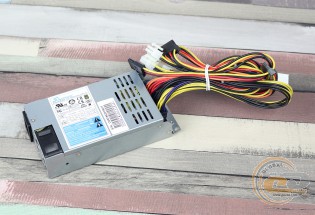

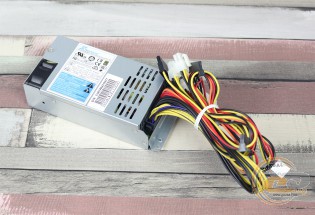

Як і всі промислові блоки живлення, Seasonic SSP-300SUG постачається у вигляді OEM-версії, тобто без коробки та додаткових аксесуарів. Конфігурація корпусу Flex ATX багато в чому схожа на ATX-варіант. Хіба що вентилятор зі свого звичного місця переїхав на передню панель, а замість нього тепер просто отвори для забору прохолодного повітря.

Seasonic SSP-300SUG Seasonic SSP-300SUG

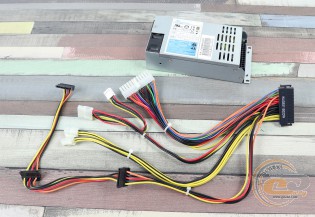

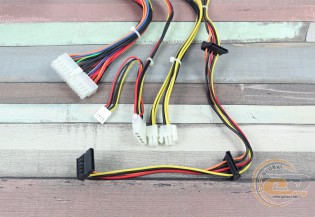

Вихідні кабелі виконані у вигляді пучка проводів із загальним модульним роз’ємом. Таке технічне виконання дозволить спростити складання й обслуговування системи, особливо якщо вона є частиною стійкового сервера. Кількість доступних роз’ємів і довжина кабелів подані нижче в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Модульні (від’єднувані) кабелі

24-контактний роз’єм живлення ATX

1

25

4+4-контактний роз’єм живлення ATX12V

1

35

один роз’єм PATA і один FDD

1

30-45

три роз’єми SATA

1

30-45-60

Внутрішнє обладнання

Seasonic SSP-300SUG Seasonic SSP-300SUG

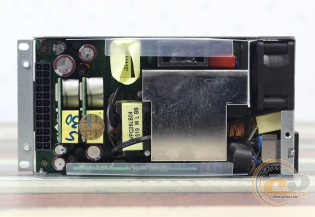

Невеликі розміри та порівняно висока номінальна потужність змусили інженерів суттєво видозмінити звичне компонування внутрішнього простору блока живлення. Проте варто відзначити, що жоден із важливих вузлів не був викреслений із його принципової схеми.

Seasonic SSP-300SUG Seasonic SSP-300SUG

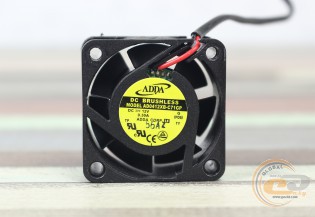

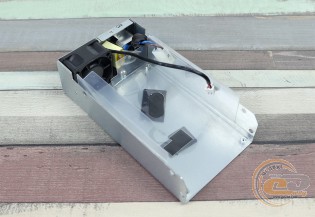

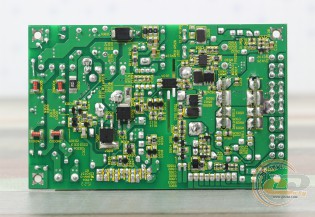

У системі охолодження активну участь бере корпус пристрою. Через спеціальні термопрокладки він контактує із силовими елементами на тильній стороні головної друкованої плати та Г-подібним радіатором, розташованим у високовольтній частині. Примусова циркуляція повітря здійснюється 40-мм вентилятором ADDA 0412XB-C71GP потужністю 3,6 Вт, який оснований на надійному кульковому підшипнику.

Seasonic SSP-300SUG Seasonic SSP-300SUG

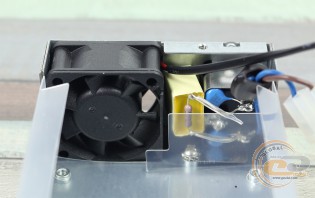

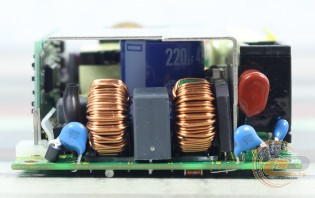

На вході Seasonic SSP-300SUG знаходиться фільтр для згладжування високочастотних перешкод (два X- і шість Y-конденсаторів, два дроселі та варистор), випромінюваних у мережу блоком живлення. Також він несе на собі функції грозозахисту. Випрямлення вхідного електричного струму здійснюється за допомогою однієї діодної збірки, яка закріплена на центральному радіаторі. Поруч із нею можна виявити силову частину активного модуля корекції коефіцієнта потужності (APFC) і накопичувальний конденсатор. Останній має параметри 220 мкФ х 420 В і виготовлений японською компанією Hitachi. Відповідно, до його якості не може бути ніяких претензій.

Seasonic SSP-300SUG Seasonic SSP-300SUG

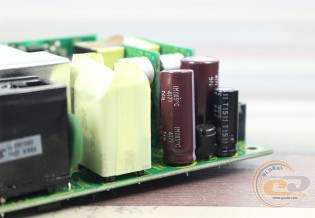

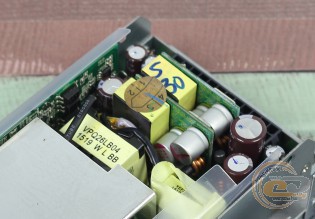

У інших вузлах, в тому числі й у вихідному фільтрі пульсацій напруг, також використовуються тільки японські конденсатори (в основному від Nippon Chemi-Con і Rubycon). Немало важливий факт, що всі вони належать до високотемпературних серій (допустима робоча температура з 85°С збільшена до 105°С).

Seasonic SSP-300SUG Seasonic SSP-300SUG

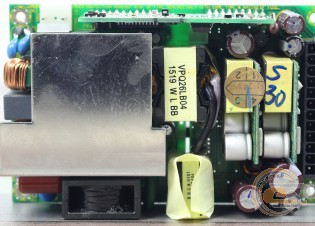

В основі моделі Seasonic SSP-300SUG лежить резонансний перетворювач із двома силовими ключами-транзисторами Infineon 5R280CE. Дана топологія дозволяє досягнути високих показників ККД блока живлення, у тому числі й при малих навантаженнях. Не випадково герой огляду відповідає «золотому» стандарту енергоефективності (80 PLUS Gold). За коректну роботу перетворювача й модуля APFC відповідає комбо-контролер NCP1910.

Seasonic SSP-300SUG Seasonic SSP-300SUG

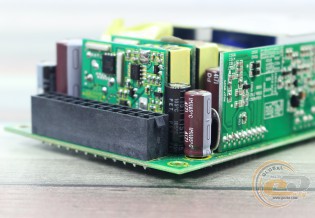

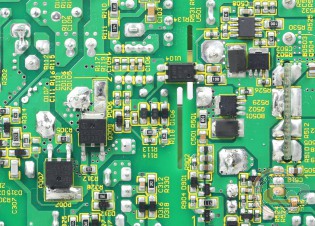

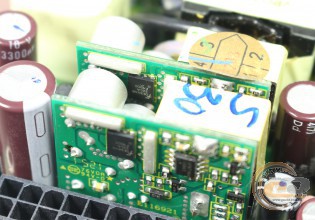

Низьковольтна частина Seasonic SSP-300SUG являє собою синхронний випрямляч: за допомогою пари діодів 1045UL і двох транзисторів PSMN2R6-40YS формується одна потужна лінія +12В, з якої надалі вже виходять напруги +3,3В і +5В. Відповідні DC/DC-перетворювачі винесені на дочірні друковані плати, на яких знайшлося місце не тільки для силових елементів, але й для компонентів вихідних фільтрів. До слова, стабілізація напруг у даному блоці живлення організована за роздільним принципом.

Згідно зі специфікацією, у тестованому пристрої передбачений наступний перелік захистів:

  • захист від підвищеної вихідної напруги (OVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження за потужністю (OPP).

Сам же вузол функціонує під управлінням контролера HY510N.

Тестування

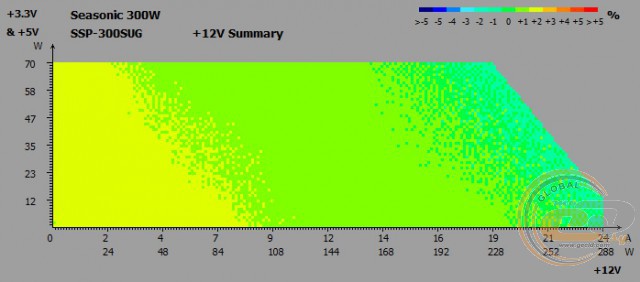

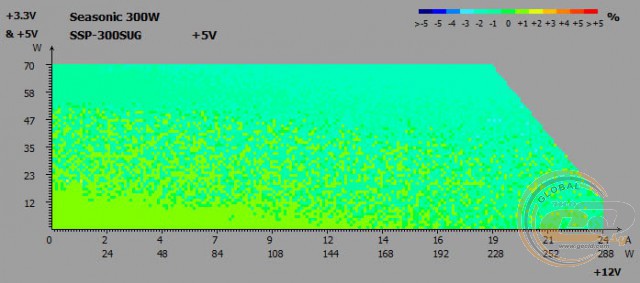

Крос-навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їхнього номіналу.

Seasonic SSP-300SUG

Seasonic SSP-300SUG

Seasonic SSP-300SUG

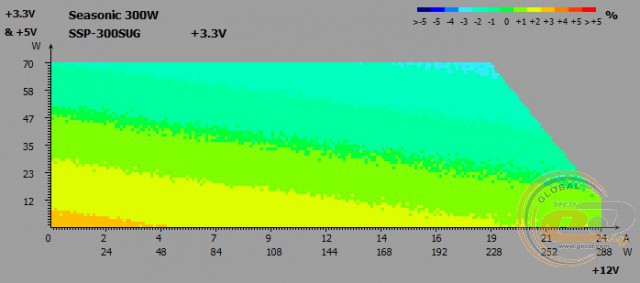

Під час крос-навантажувальних тестів на основних лініях живлення були зафіксовані наступні відхилення напруг:

  • лінія +3,3В: від -2% до +3%;
  • лінія +5В: від -1% до +1%;
  • лінія +12В: від -1% до +2%.

Блок роздільної стабілізації живлення продемонстрував дуже хороші результати. На всіх лініях напруга живлення коливалася в суттєво більш вузьких межах, аніж того вимагає стандарт ATX12V.
