Огляд і тестування блока живлення Seasonic SSE-1001HE-12

Ми вже встигли познайомитися із промисловими блоками живлення Seasonic середнього і високого рівня. Тепер прийшов час розглянути й нижчий ціновий сегмент, який включає до свого складу моделі потужністю 50 – 150 Вт. Як виявилося, він же є чи не найнасиченішим: одних тільки вбудовуваних рішень (Embedded PSU) тут налічується цілих 6 штук. Щоб простіше було проводити порівняння із промисловими блоками живлення, які уже встигли побувати в нашій тестовій лабораторії, ми, знову ж, вибрали модель із 12-вольтовою лінією на виході та середніми показниками потужності (у цьому випадку 100 Вт). В номенклатурі компанії Sea Sonic Electronics такий пристрій зазначений як Seasonic SSE-1001HE-12.

Seasonic SSE-1001HE-12

Специфікація:

Модель

Seasonic SSE-1001HE-12

Тип

Промисловий вбудовуваний блок живлення

Номінальна потужність, Вт

102

Вхідна напруга живлення, В

90 − 264

Частота, Гц

47 − 63

Вхідний струм, А

1,5 – 3

Вихідна напруга живлення, В

+12

Максимальне навантаження на виході, А

8,5

Межі регулювання вихідної напруги живлення, В

+10,8…+13,2

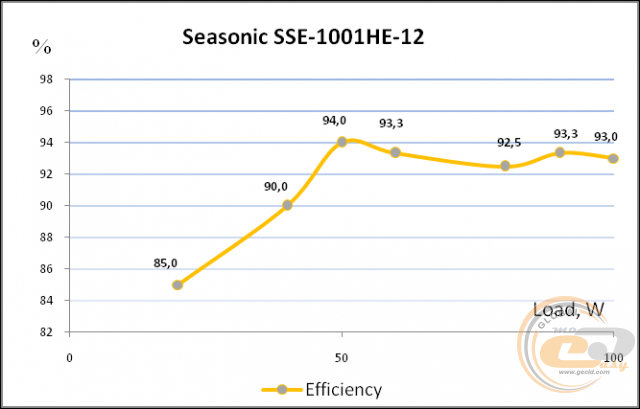

ККД, %

87

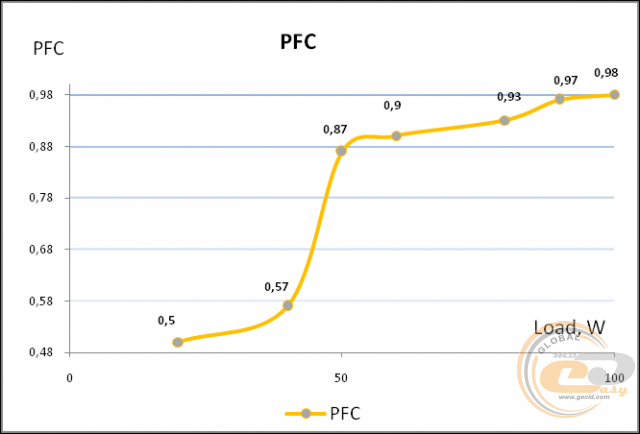

Метод компенсації коефіцієнта потужності

Активний

Тип охолодження

Пасивне

Температура повітря при експлуатації, °С

-30…+70

Захисти

OVP, OPP, SCP

Розміри, мм

129 х 38 х 97

Сайт виробника

Seasonic

Сторінка продукту

Seasonic SSE-1001HE-12

Зовнішній вигляд

Seasonic SSE-1001HE-12

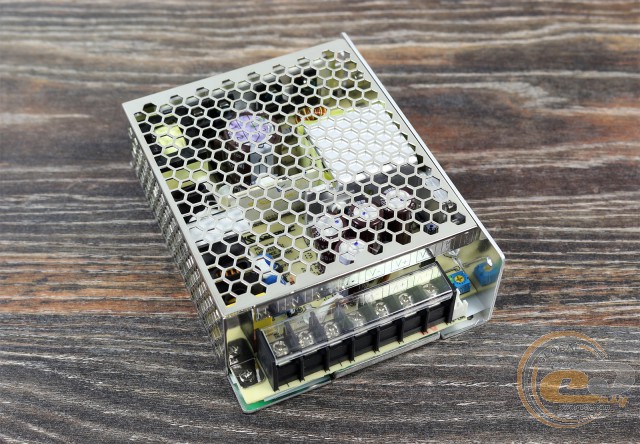

Усі вбудовувані блоки живлення від Sea Sonic Electronics відрізняються дуже компактними розмірами, але модель Seasonic SSE-1001HE-12 побила всі рекорди – усього лише 129 х 38 х 97 мм. З такими габаритами її без проблем можна буде встановити практично в будь-якій ніші або ж сховати від сторонніх очей. Порівняно невелика потужність дозволила відмовитися від використання вентилятора та застосувати повністю пасивний тип системи охолодження. Таким чином, даний блок живлення на всьому діапазоні навантажень не видаватиме ні єдиного звуку. В принципі, не найважливіший фактор для промислових рішень, але, можливо, у якийсь ситуації й пригодиться.

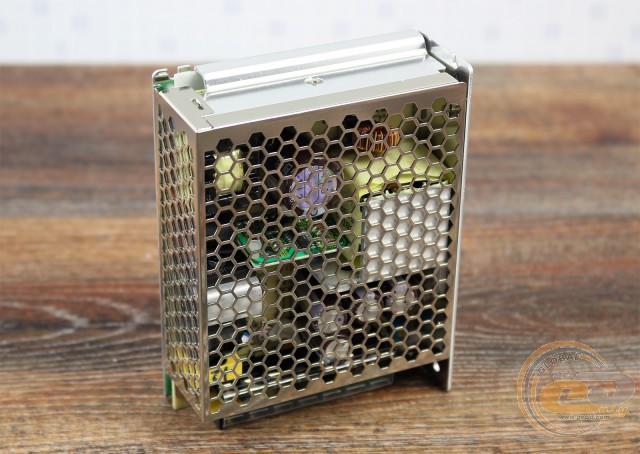

Корпус блока живлення, крім перфорованої кришки (вона зі сталі), виконаний із алюмінію товщиною 1,5 мм. Незважаючи на приналежність пристрою до початкового рівня, на його матеріалах не заощаджували.

Seasonic SSE-1001HE-12

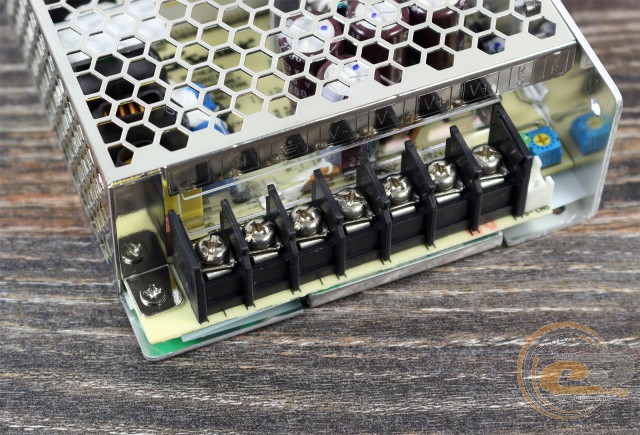

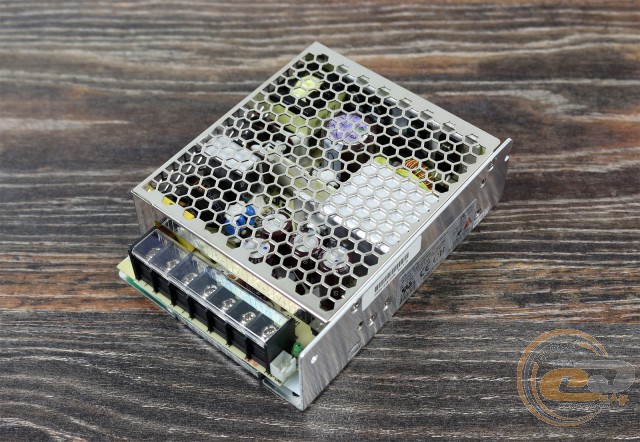

Роз’єми живлення представлені сімома клемами з фіксуючими гвинтами, які для більшої безпеки закриті зверху пластиковою прозорою кришкою. Дві крайні ліві клеми призначені для приєднання вхідного живлення змінного типу, далі слідує заземлення та чотири виходи для подачі постійної напруги (два -12 В і два +12 В).

Seasonic SSE-1001HE-12

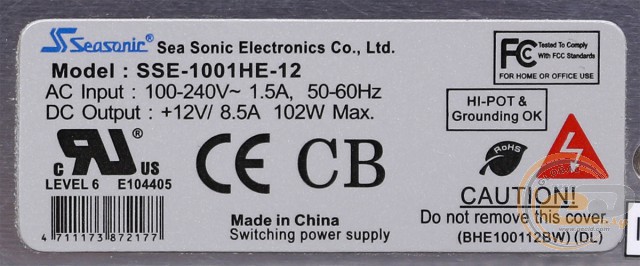

Згідно з інформацією на етикетці, максимальне навантаження на блок живлення не повинне перевищувати 102 Вт або 8,5 А по лінії +12В. Також відзначимо, що модель Seasonic SSE-1001HE-12 може працювати в досить широкому діапазоні вхідних напруг (100 – 240 В), що буде актуально у випадку використання її в умовах нестабільної електромережі.

Внутрішнє обладнання

Seasonic SSE-1001HE-12

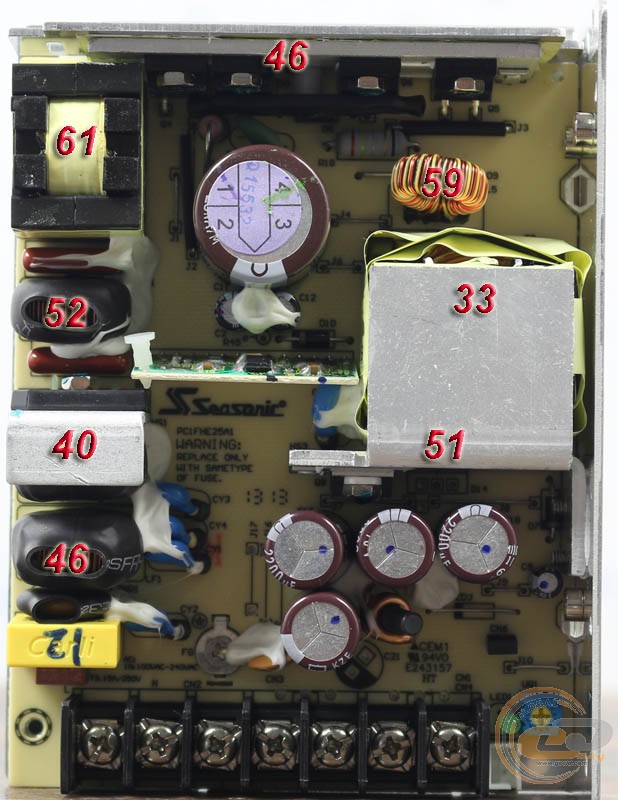

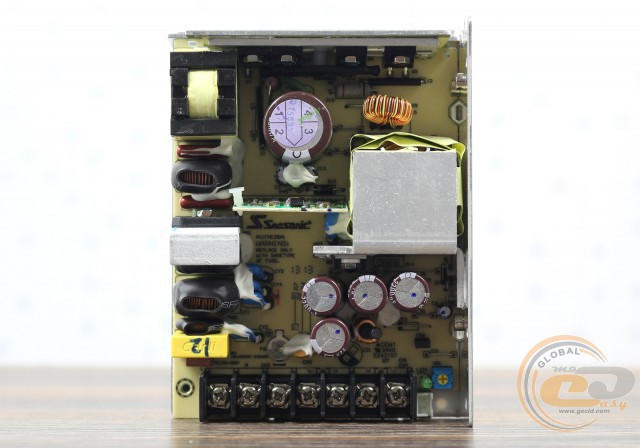

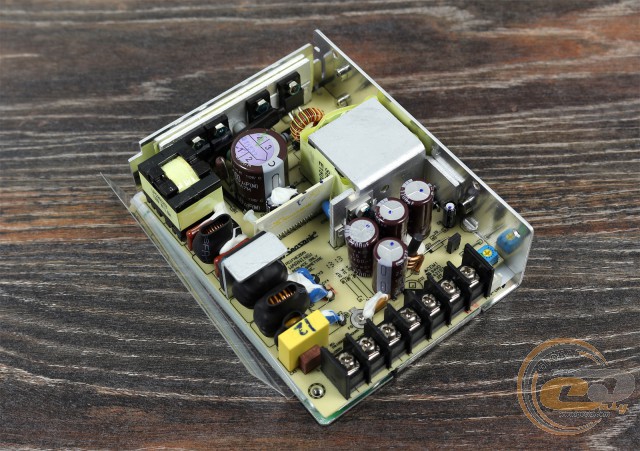

Як і інші промислові рішення, які випускаються під брендом Seasonic, тестований пристрій розроблений самою ж компанією Sea Sonic Electronics. Оскільки потужність блока живлення порівняно невелика, то цілком логічно, що в якості його основи була обрана стандартна напівмостова схема з однією силовою збіркою для випрямлення вихідної напруги.

Seasonic SSE-1001HE-12

Втім, таке інженерне рішення не можна вважати економією на деталях, а скоріше раціональним підходом при проектуванні. Для підтвердження цих слів достатньо поглянути на номінали використовуваних компонентів і їх виробників. Наприклад, у жодному колі ми не знайшли ні тайванських, ні тим більше китайських електролітичних конденсаторів – усі «чистокровні японці» від таких всесвітньо відомих брендів як Nippon Chemi-Con і Rubycon.

Seasonic SSE-1001HE-12

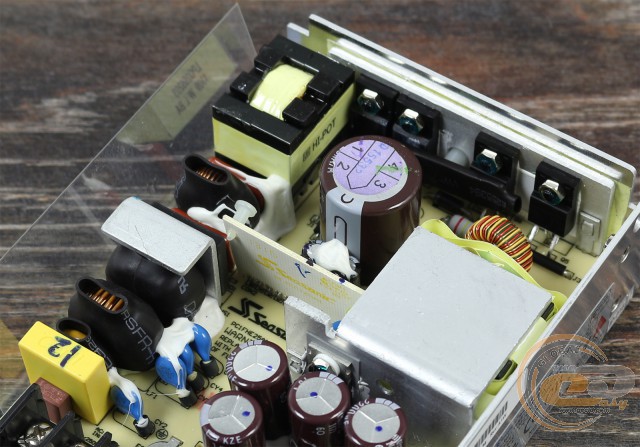

Високовольтна частина зустрічає нас повноцінним фільтром мережевих перешкод і 6-амперною діодною збіркою GBU606, яка обладнана своїм власним радіатором. Хоча струми через неї протікають і невеликі, але все-таки не будемо забувати, що в Seasonic SSE-1001HE-12 немає активного охолодження. Та й сам блок живлення теоретично можуть розмістити в місці, яке погано продувається, тому додатковий радіатор точно не зашкодить.

Охолоджувачем інших силових компонентів високовольтного кола виступає сам корпус пристрою: через алюмінієву пластину та термопрокладку з ним контактують ключі активного модуля корекції коефіцієнта потужності (APFC) і головного перетворювача (пара транзисторів M12N50F).

Seasonic SSE-1001HE-12 Seasonic SSE-1001HE-12

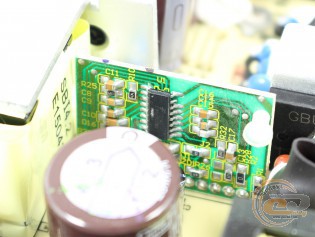

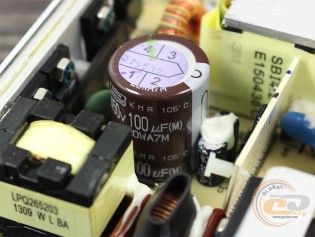

Керуюча логіка блока живлення представлена мікросхемою AN-6920MR (PFC/PWM комбо-контролер) і винесена на окрему друковану плату. Накопичувальний конденсатор високовольтного кола має параметри 100 мкФ х 450 В і розрахований на робочі температури до 105°С. Далеко не кожен комп'ютерний блок живлення може похвалитися наявністю таких комплектуючих, не кажучи вже про конкурентні промислові рішення.

Seasonic SSE-1001HE-12

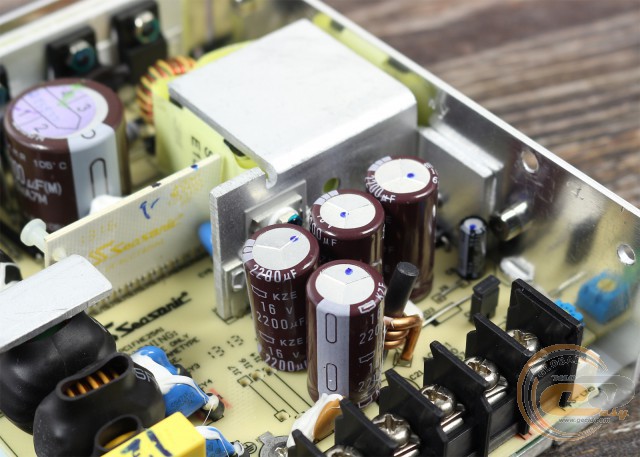

У низьковольтному колі ми можемо спостерігати ще один алюмінієвий радіатор. Він відводить тепло від силового трансформатора, і на нього ж посаджена одна силова збірка для випрямлення напруги +12В. Для фільтрації перешкод на виходах блока живлення використовуються чотири конденсатори ємністю 2200 мкФ, які також здатні функціонувати в більш суворих умовах (при температурах до 105°С замість стандартних 85°С).

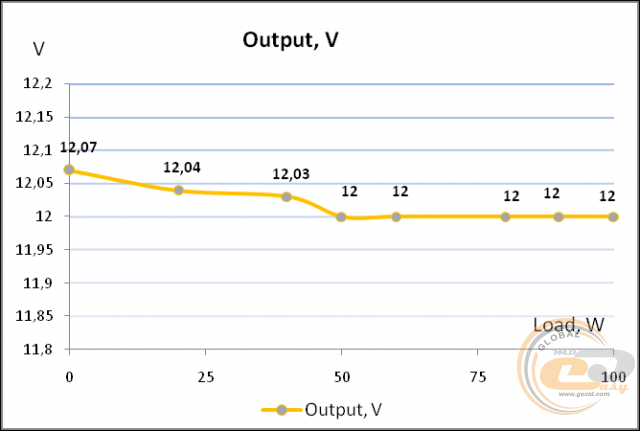

Система захистів тестованої моделі традиційно представлена трьома типами: від короткого замикання (SCP), від підвищеної напруги на виході (OVP) і від перевантаження (OPP). Біля клем додатково встановлений потенціометр, за допомогою якого можна плавно регулювати вихідну напругу в межах від +10,8 до +13,2 В. На практиці діапазон виявився трохи ширшим і склав +10,14…+14,2 В.
