Огляд блоку живлення Seasonic SS-850HT Active PFC

Нещодавно ми тестували блок живлення Seasonic SS-750HT Active PFC потужністю 750 Вт, який побудований по більш досконалій схемі DC-DC. Цього разу ми протестуємо старшу модель цієї серії потужністю 850 Вт -  Seasonic SS-850HT. У чому полягають відмінності між цими моделями ми і постараємося з'ясувати в цьому огляді. Обидва блоки живлення відповідають стандарту енергоефективності 80 PLUS Silver. Нагадаємо, що для стандарту 80 PLUS Silver характерний досить високий ККД, не нижче 88% при 50% завантаженні, а також не нижче 85% при 25% і 100% навантаженні.

Seasonic SS-850HT Active PFC

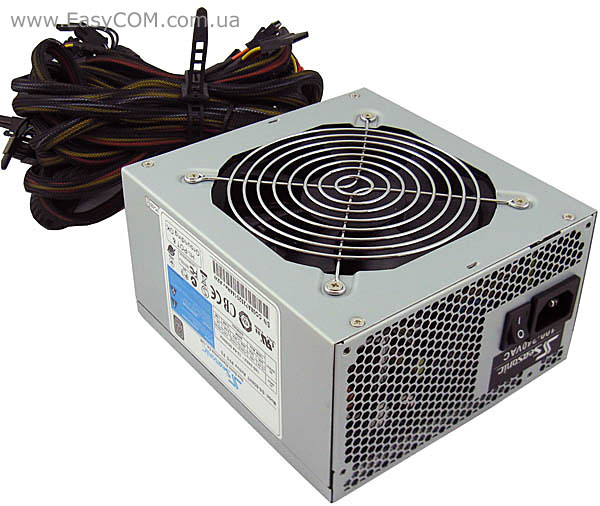

Блок живлення Seasonic SS-850HT є OEM продуктом, тому упаковки, шнура живлення і інших додаткових приналежностей він не має, а поширюється в основному партіями від 10 штук для системних інтеграторів. Корпус блоку живлення Seasonic SS-850HT виконаний з SECC сталі звичних розмірів 150х140х86 мм. Для охолодження елементів блоку живлення застосовується 120 мм вентилятор, який зверху прикритий повноцінною вентиляційною сіткою типу «гриль».

Специфікація блоку живлення Seasonic SS-850HT Active PFC:

Виробник

Sea Sonic Electronics Co.

Модель

SS-850HT Active PFC

Тип

ATX12V v2.3

Номінальна потужність, Вт

850

Потужність по каналу 12В, Вт

840

Ліній +12V

2

Виходи

+3.3V – 24A,
+5V – 30A,
+12V1 – 40A,
+12V2 – 40A,
-12V – 0.8A,
 +5VSB – 3A

PCI-E роз’єм

4

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Немає

ККД

>85%

Сертифіковано 80 PLUS

Silver

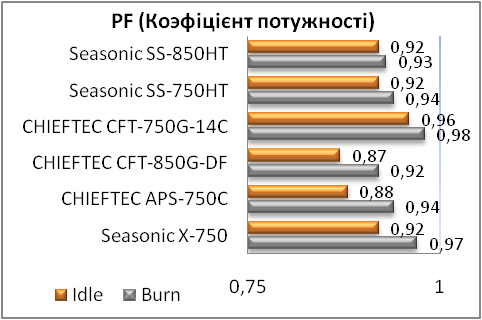

Коефіцієнт потужності (PF)

99%

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота, Гц

50/60

Вхідний струм, А

10-5

Розмір вентилятора, мм

120 х 120 х 25

Рівень шуму, дБ

-

Регулятор швидкості обертання (S2FC)

 Є

Електромагнітні безпека і сумісність (EMI/EMC)

CE, FCC, C-tick

Відповідність RoHS (низький зміст у припої свинцю й кадмію)

 Є

Розміри (ШхДхВ), мм

150х140х86

Комплектація

Немає

Гарантія

3 роки

Сайт виробника

http://www.seasonic.com/

Все цены на ASeasonic SS-850HT Active PFC

Seasonic SS-850HT Active PFC

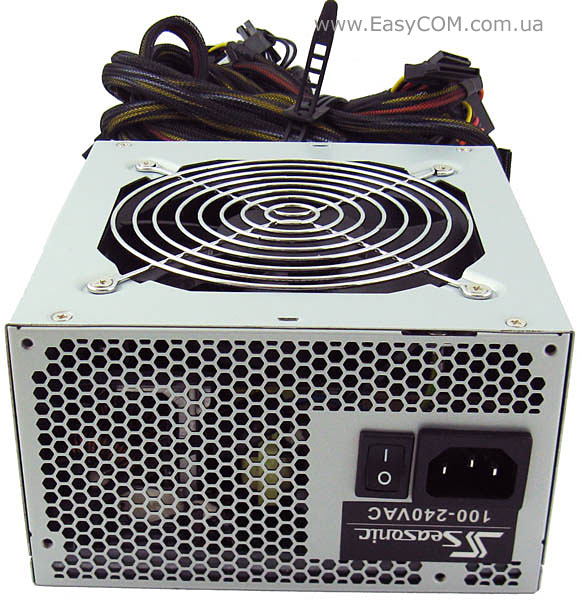

Задня панель блоку живлення Seasonic SS-850HT має вентиляційну сітку з шестикутними отворами. Тут же знаходиться кнопка «подачі мережного живлення» на блок живлення. Біля роз’єму для шнура мережного живлення знаходиться напис, який говорить про те, що вхідна напруга для пристрою може бути від 100 В до 240 В. Це дозволяє використовувати джерело живлення в країнах з різними стандартами живлення і бути менш залежним від стану напруги в мережі.

Seasonic SS-850HT Active PFC

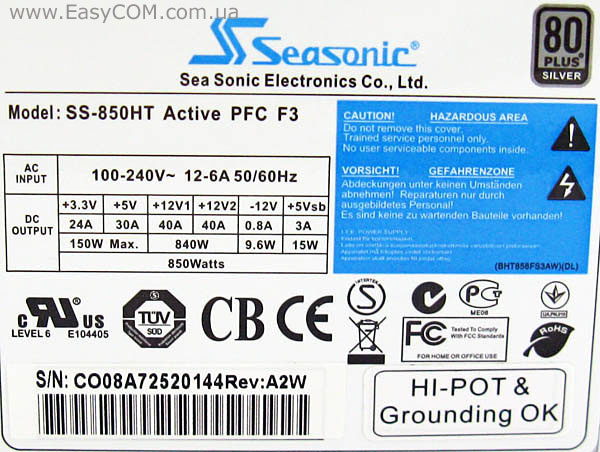

Потужність блоку живлення Seasonic SS-850HT Active PFC F3 становить 850 Вт, при цьому потужність лінії +12 В рівна 840 Вт, що відповідає майже 99% загальної потужності. Джерела живлення з подібним співвідношенням потужності велика рідкість, адже саме на лінію +12 В більшою мірою іде навантаження у сучасному комп'ютері і найчастіше вона вважається найбільш визначальною щодо можливостей джерела живлення. Також перевагою джерела можна вважати наявність всього двох досить потужних ліній живлення +12 В з навантажувальною здатністю до 40 А для кожної. Цей фактор значно збільшує сумісність джерела живлення з компонентами системи. Максимальна потужність ліній +3,3В і +5В становить 150 Вт, чого також буде цілком достатньо для живлення потужної ігрової системи. Таким чином, у блоку живлення Seasonic SS-850HT можна відзначити відмінні навантажувальні здатності основних ліній живлення.

По коду E104405 можна з'ясувати, що блок живлення Seasonic SS-850HT Active PFC F3 дійсно був виготовлений компанією Sea Sonic.

На етикетці також підкреслена сертифікація організаціями CUL, TUV, FCC і відповідність стандартам по вмісту шкідливих речовин RoHS, а також сертифікацію 80 PLUS. Крім того, тут же можна помітити знаки Укрстандарту і Росстандарту, що говорить про схвалення цього продукту у нашому регіоні.

Seasonic SS-850HT Active PFC

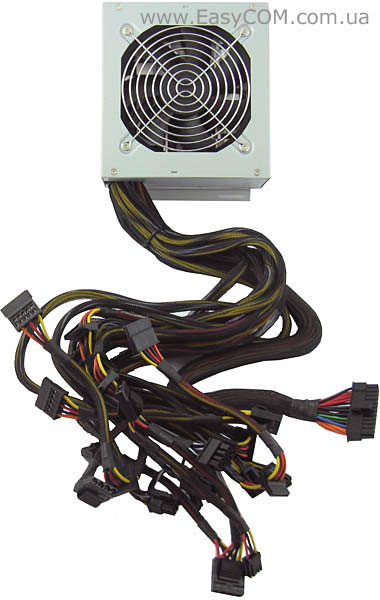

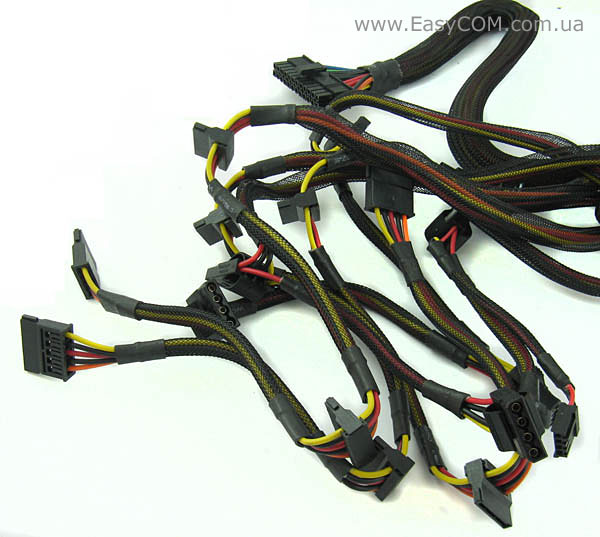

Кількість роз’ємів і довжина кабелів у блоку живлення Seasonic SS-850HT точно така ж, як і в моделі меншої потужності Seasonic SS-750HT. Але подібний факт складно зарахувати до недоліків Seasonic SS-850HT, тому що кількість роз’ємів цілком відповідає його потужності, скоріше це можна назвати перевагою менш потужного Seasonic SS-750HT.

Незважаючи на те, що це джерело живлення належить до OEM-серії, всі його кабелі заховані у нейлонову оплітку, яка оберігає їх від випадкового пошкодження.

Роз’єми і довжина проводів блоку живлення Seasonic SS-850HT:

Типи роз’ємів

Довжина проводів до роз’єму (роз’ємів), см

20+ 4-контактний роз’єм живлення

55

4+ 4-контактний роз’єм живлення

60

8-контактний роз’єм живлення

60

2 шт 6-контактний роз’єм PCIE

60

2 шт 6+ 2-контактний роз’єм PCIE

60

Три роз’єми для периферійних пристроїв

40-55-70

Три роз’єми для периферійних пристроїв і один для приводів FDD

40-55-65-80 (FDD)

Три роз’єм для пристроїв SATA

40-55-70

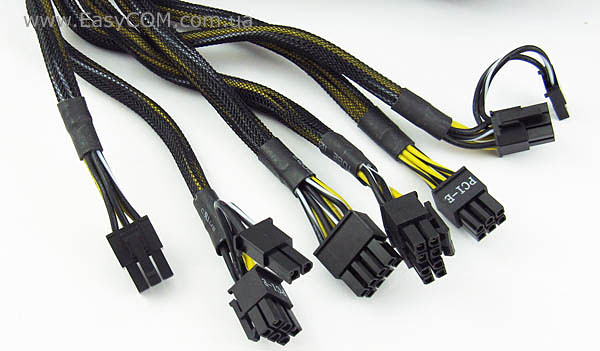

Блок живлення Seasonic SS-850HT оснащений двома 6+ 2-контактними і двома 6-контактним роз’ємами PCIE, що теоретично повинно дозволити дати живлення двом потужним відеокартам без використання перехідників. Роз’єми для живлення процесора, як і прийнято серед джерел живлення великої потужності, мають 8-контактне і 4+4-контактне виконання.

Але при необхідності можна підключити і ще більш потужні конфігурації, скориставшись перехідниками і роз’ємами PATA, яких в Seasonic SS-850HT Active PFC F3 два кабелі по три роз’єми. Також у надлишку на джерелі живлення Seasonic SS-850HT присутні і раз’єми SATA.

Seasonic SS-850HT Active PFC

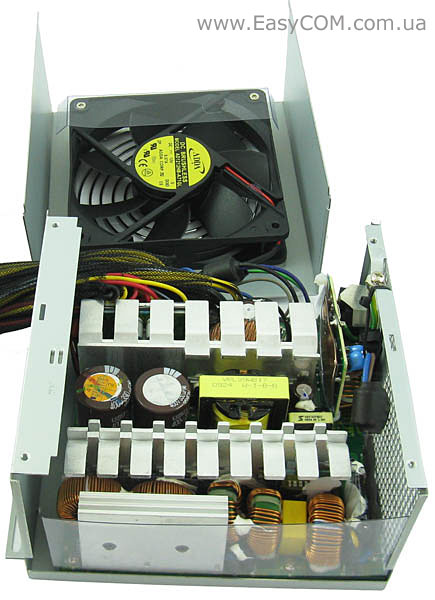

Розбирається блок живлення Seasonic SS-850HT Active PFC F3, як звичайно, просто. Для цього потрібно лише викрутити чотири гвинти.

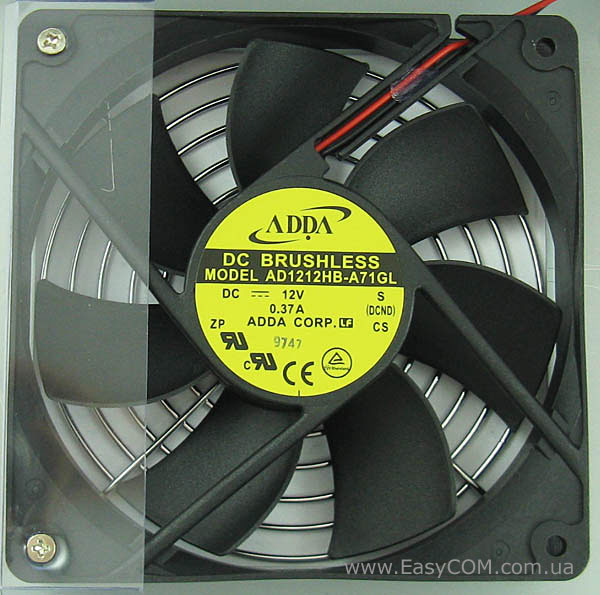

В якості активного елемента охолодження застосовується продуктивний 120 мм вентилятор ADDA AD1212HB-A71GL на шарикопідшипнику з крильчаткою, що має сім лопатів. Присутня система автоматичного керування швидкістю обертання вентилятора. Під час проведення тестування блок живлення Seasonic SS-850HT, як і інші моделі цієї компанії, працював досить тихо.

Відзначимо, що вентилятор на блоці живлення Seasonic SS-850HT має пластикову заслінку з найближчого боку до вентиляційної сітки. Це дозволяє більш оптимально використовувати створюваний повітряний потік.

Специфікація вентилятора ADDA AD1212HB-A71GL:

Модель

ADDA AD1212HB-A71GL

Розмір, мм

120 x 120 x 25

Швидкість обертання, об/хв

2200

Потужність, Вт

4,4

Повітряний потік, CFM

85,2

Рівень шуму, дБ

39,1

Вага, г

156

Seasonic SS-850HT Active PFC

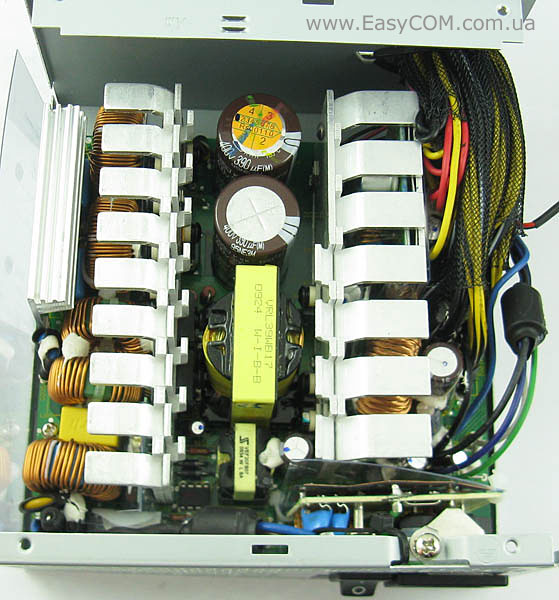

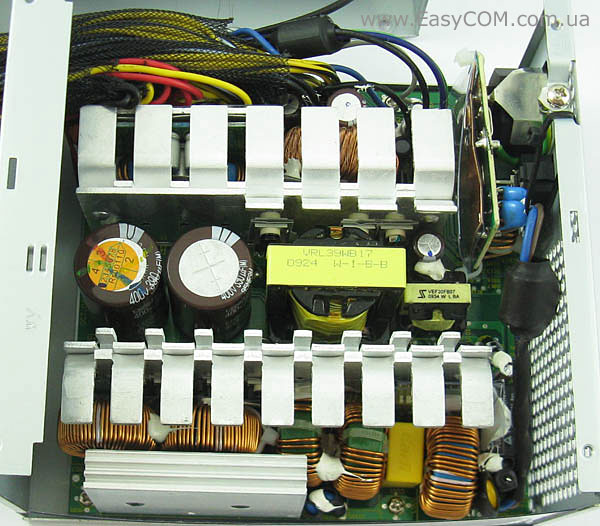

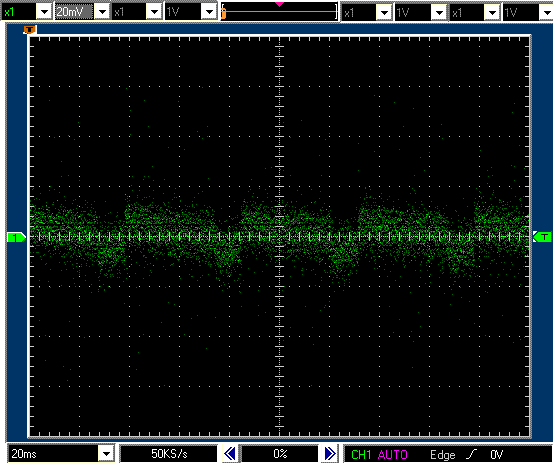

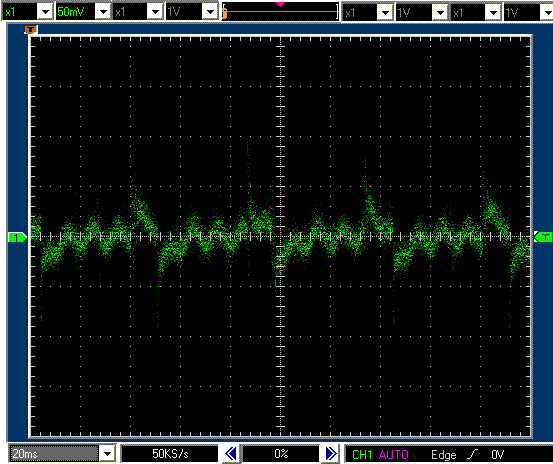

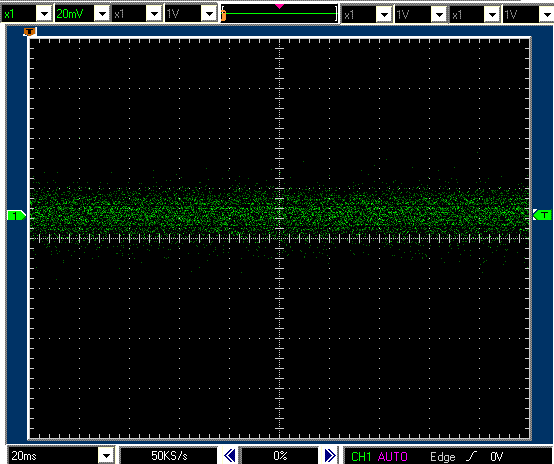

Елементи в блоці живлення Seasonic SS-850HT змонтовані дуже щільно на двосторонньому текстоліті, як і повинно бути у досить потужного рішення. Як відзначалося раніше, схема блоку живлення Seasonic SS-850HT виконана не за стандартною схемою групової стабілізації, а по більш досконалій і економічній схемі DC-DC. Тобто лінії +12 В і +5 В одержують не за допомогою одного трансформатора, а роздільно. Основна схема слугує для одержання +12 В, а вже лінії +5 і +3,3 В перетворяться окремою незалежною схемою вхідною напругою для якої є лінія +12 В. Перевагою схеми DC-DC є більш високий рівень ефективності і більша стабільність напруги на вихідних лініях.

Seasonic SS-850HT Active PFC

У якості системи охолодження використовуються два великі і один маленький алюмінієвий радіатор. Ці алюмінієві радіатори мають досить велику площу розсіювання.

Seasonic SS-850HT Active PFC

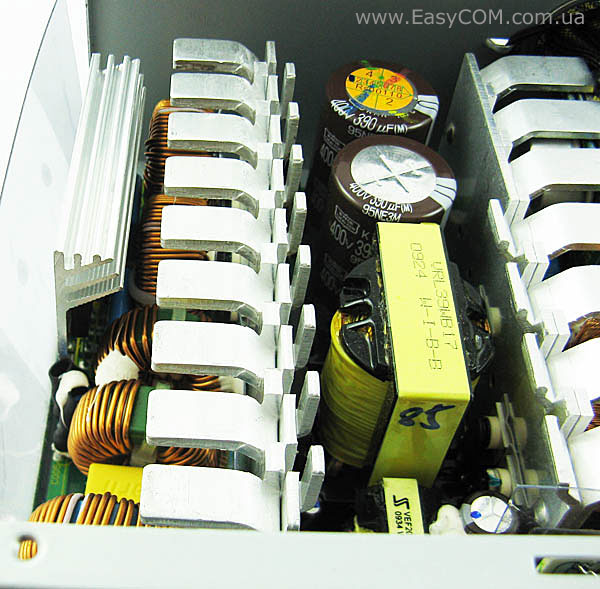

Для згладжування пульсацій, у ланцюзі первинного випрямлення встановлено два паралельно з'єднані конденсатори 390 мкФ, 400 В, виробництва відомої японської компанії Chemi-Con. У підсумку, загальна ємність цього фільтра становить 780 мкФ. Причому, максимальна робоча температура конденсаторів становить 105°С, що дозволяє відносити їх у розряд високотемпературних.  На блоці живлення Seasonic SS-750HT фільтр мав меншу ємність - 720 мкФ. Таким чином, можна помітити деяку залежність величини ємності конденсатора від потужності джерела живлення. При цьому блоки живлення, які виконуються за звичною схемою групової стабілізації оснащуються конденсаторами набагато меншої ємності, тому що вимоги до якості напруги лінії +12 В у них менші.

Seasonic SS-850HT Active PFC

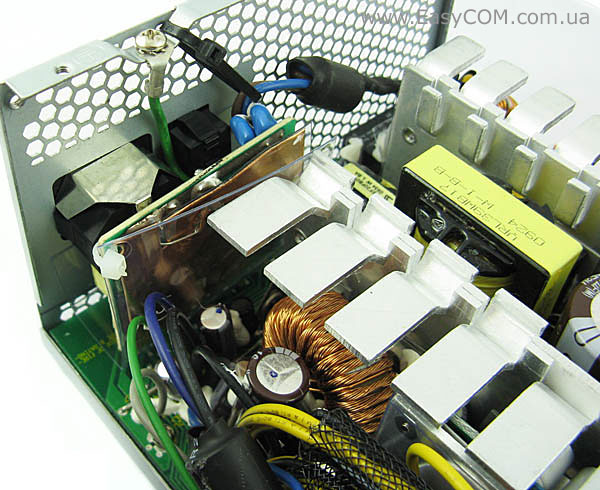

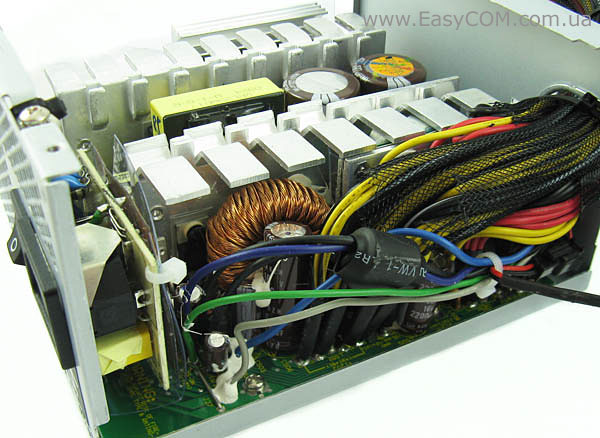

Окрему невелику плату зі схемою DC-DC можна роздивитися за пучком кабелів живлення.

Seasonic SS-850HT Active PFC

Для фільтрації перешкод сіткової напруги слугує схема з рядом конденсаторів, які припаяні до невеликої плати біля роз’єму живлення.
