Огляд блоку живлення Seasonic SS-750HT Active PFC, виконаного за схемою DC-DC

Сьогодні ми протестуємо джерело живлення з OEM-серії «HT» компанії Sea Sonic Electronics (http://www.seasonic.com/). На початку року ця серія поповнилася двома досить потужними моделями Seasonic SS-750HT і Seasonic SS-850HT, які здатні видати 750 і 850 Вт відповідно. Обидва ці джерела виконані за більш досконалою схемою перетворення DC-DC, тому вони відрізняються рівнем ККД від багатьох джерел живлення цього класу, і відповідають стандарту енергоефективності 80 PLUS Silver. Нагадаємо, що для стандарту 80 PLUS Silver характерний досить високий ККД не нижче 88% при 50% завантаженні, а також не нижче 85% при 25% і 100% навантаженні.

Блок живлення Seasonic SS-750HT, який ми протестуємо сьогодні, має потужність 750 Вт, чого теоретично цілком повинно бути достатньо для живлення дуже потужної конфігурації з двох відеокарт. На що ж практично здатне це джерело живлення покаже тестування.

Seasonic SS-750HT Active PFC

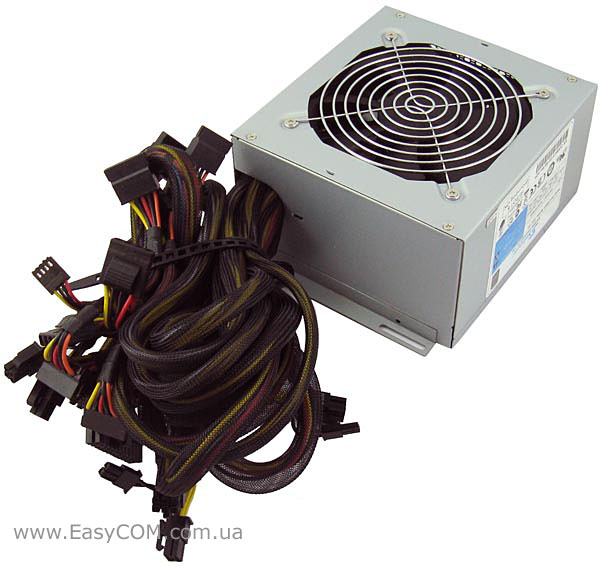

Блок живлення Seasonic SS-750HT є OEM-продуктом, тому упаковки, шнура живлення і інших додаткових приналежностей він не має, а поширюється в основному партіями від 10 штук для системних інтеграторів. Корпус блоку живлення Seasonic SS-750HT виконаний з SECC сталі та має звичні розміри 150х140х86 мм. Для охолодження елементів блоку живлення застосовується 120 мм вентилятор, який зверху прикритий повноцінною вентиляційною сіткою.

Специфікація блоку живлення Seasonic SS-750HT Active PFC:

Виробник

Sea Sonic Electronics Co.

Модель

SS-750HT Active PFC

Тип

ATX12V v2.3

Номінальна потужність, Вт

750

Потужність по каналу 12В, Вт

744

Ліній +12V

2

Виходи

+3.3V – 24A,
+5V – 30A,
+12V1 – 40A,
+12V2 – 40A,
-12V – 0.8A,
 +5VSB – 3A

PCI-E роз’ємів

4

SLI Ready

Немає

CrossFire Certified

Немає

Модульний

Немає

ККД

>85%

Сертифіковано 80 PLUS

Silver

Коефіцієнт потужності (PF)

99%

Метод компенсації коефіцієнта потужності

Активний

Вхідна напруга, В

100-240

Частота, Гц

50/60

Вхідний струм, А

10-5

Розмір вентилятора, мм

120 х 120 х 25

Рівень шуму, дБ

-

Регулятор швидкості обертання (S2FC)

 Є

Електромагнітні безпека та сумісність (EMI/EMC)

CE, FCC, C-tick

Відповідність RoHS (низький вміст у припої свинцю та кадмію)

 Є

Розміри (ШхДхВ), мм

150х140х86

Комплектація

Немає

Гарантія

3 року

Сайт виробника

http://www.seasonic.com/

Все цены на Seasonic SS-750HT Active PFC

Seasonic SS-750HT Active PFC

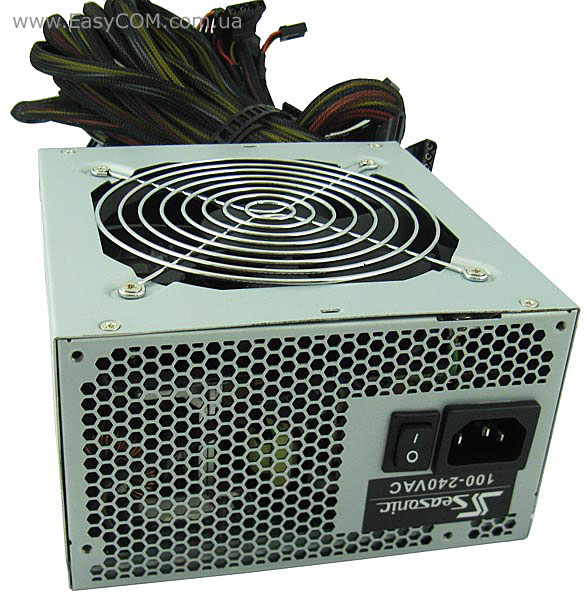

Задня панель блоку живлення Seasonic SS-750HT має вентиляційну сітку з шестикутними отворами. Тут же знаходиться кнопка «подачі мережного живлення» на блок живлення. Біля роз’єму для шнура мережного живлення знаходиться напис, який говорить про те, що вхідна напруга для пристрою може бути від 100 В до 240 В. Це дозволяє використовувати джерело живлення в країнах з різними стандартами живлення і бути менш залежним від якості мережі.

Seasonic SS-750HT Active PFC

Потужність блоку живлення Seasonic SS-750HT Active PFC F3 становить 750 Вт, при цьому потужність лінії +12 В становить 744 Вт, що складає близько 99% загальної потужності. Джерела живлення з подібним співвідношенням потужності велика рідкість, однак вони досить практичні, адже саме на лінію +12 В більшою мірою лягає навантаження комп'ютера, і найчастіше вона вважається найбільш визначальної можливості джерела живлення. Також плюсом можна вважати наявність всього двох дуже потужних ліній живлення +12 В з навантажувальною здатністю до 40 А. Цей фактор збільшує сумісність джерела живлення з компонентами системи. Максимальна потужність ліній +3,3В і +5В становить 150 Вт, чого також буде цілком достатньо для живлення потужної ігрової системи. Таким чином, можна відзначити відмінний розподіл навантажень в Seasonic SS-750HT і гарну потужність основних ліній живлення.

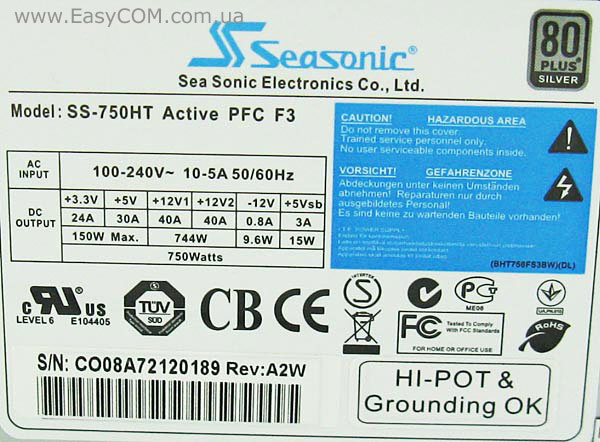

По коду E104405 на етикетці можна з'ясувати, що блок живлення Seasonic SS-750HT Active PFC F3 дійсно був виготовлений компанією Sea Sonic. На етикетці також підкреслена сертифікація організаціями CUL, TUV, FCC і відповідність стандартам по вмісту шкідливих речовин RoHS, а також сертифікацію 80 PLUS. Крім того, тут же можна помітити знаки Укрстандарту та Росстандарту.

Seasonic SS-750HT Active PFC

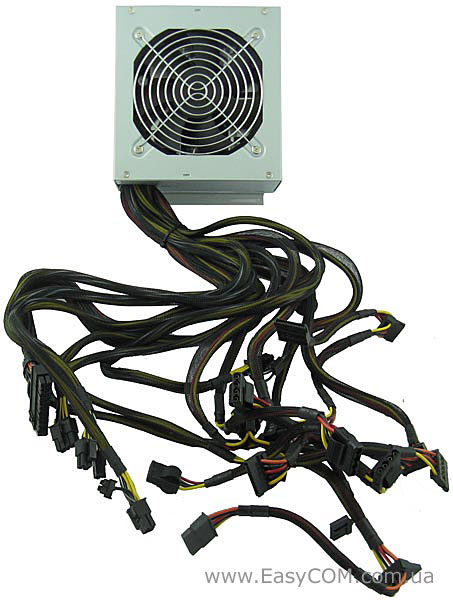

Кількість роз’ємів у блока живлення Seasonic SS-750HT цілком відповідає моделі цієї потужності, а довжина проводів досить велика. За цим критерієм Seasonic SS-750HT «вчисту» обходить ZALMAN ZM750-HP, у якого було всього два роз’єми для відеокарт PCIE, тому що в Seasonic SS-750HT їх чотири! Всі кабелі мають нейлонову оплітку, яка оберігає провода від випадкового пошкодження.

Роз’єми і довжина проводів блоку живлення Seasonic SS-750HT:

Типи роз’ємів

Довжина проводів до роз’єм (роз’ємів), см

20+ 4-контактний роз’єм живлення

55

4+ 4-контактний роз’єм живлення

60

8-контактний роз’єм живлення

60

2 шт 6-контактний роз’єм PCIE

60

2 шт 6+ 2-контактний роз’єм PCIE

60

Три роз’єми для периферійних пристроїв

40-55-70

Три роз’єми для периферійних пристроїв і один для приводів FDD

40-55-65-80 (FDD)

3 шт  Три роз’єми для пристроїв SATA

40-55-70

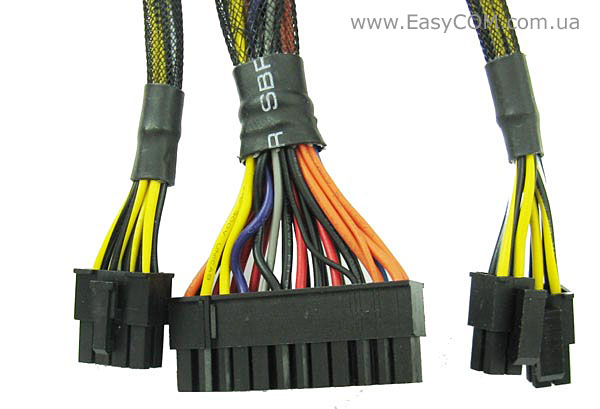

Роз’єми для живлення процесора мають 8-контактне і 4+ 4-контактне виконання. Основний роз’єм також виконаний в універсальному 20+ 4-контактному вигляді.

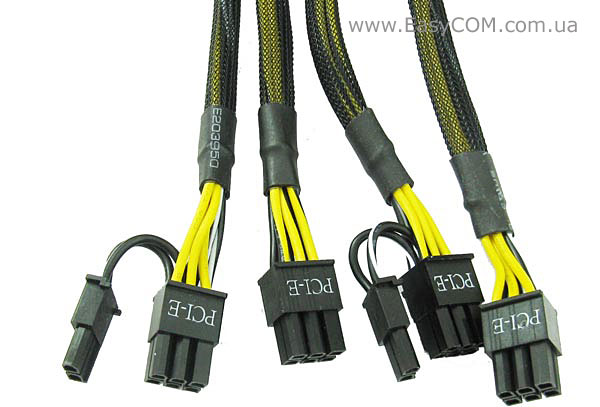

Для живлення відеокарт блок живлення Seasonic SS-750HT Active PFC F3 оснащений кабелями з двома 6+ 2-контактними і двома 6-контактними роз’ємами PCIE. Цей факт дозволить повноцінно використовувати закладені 750 Вт потужності, тому що є можливість для підключення декількох потужних відеокарт. Також при необхідності можна підключити і ще більш потужні конфігурації, скориставшись перехідниками та роз’ємами PATA, яких в Seasonic SS-750HT Active PFC F3 цілком достатньо.

Розбирається блок живлення Seasonic SS-750HT Active PFC F3, як зазвичай, просто. Для цього потрібно лише викрутити чотири гвинти.

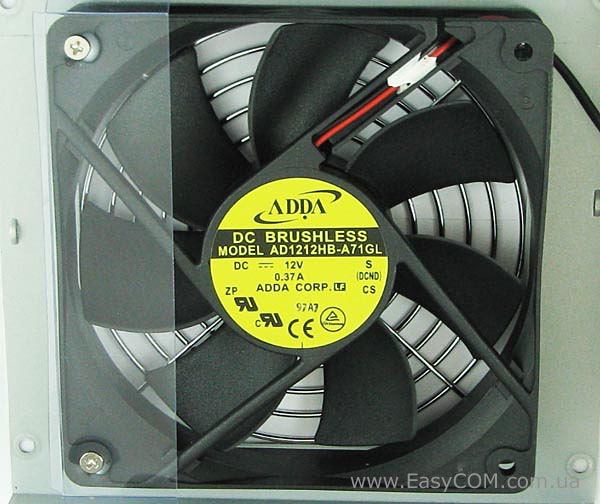

У якості активного елемента охолодження застосовується вже знайомий продуктивний 120 мм вентилятор ADDA AD1212HB-A71GL на шарикопідшипнику з крильчаткою, що має сім лопатів. Вентилятор має систему автоматичного керування швидкістю обертання. Під час проведення тестування блок живлення Seasonic SS-750HT, як і інші моделі цієї компанії, працював досить тихо.

Відзначимо, що вентилятор на блоці живлення Seasonic SS-750HT з близькою до вентиляційної сітки сторони прикритий пластиковою заслінкою. Цей прийом дозволяє найбільш оптимально використовувати створюваний повітряний потік.

Специфікація вентилятора ADDA AD1212HB-A71GL:

Модель

ADDA AD1212HB-A71GL

Розмір, мм

120 x 120 x 25

Швидкість обертання, об/хв

2200

Потужність, Вт

4,4

Повітряний потік, CFM

85,2

Рівень шуму, дБ

39,1

Вага, г

156

Seasonic SS-750HT Active PFC

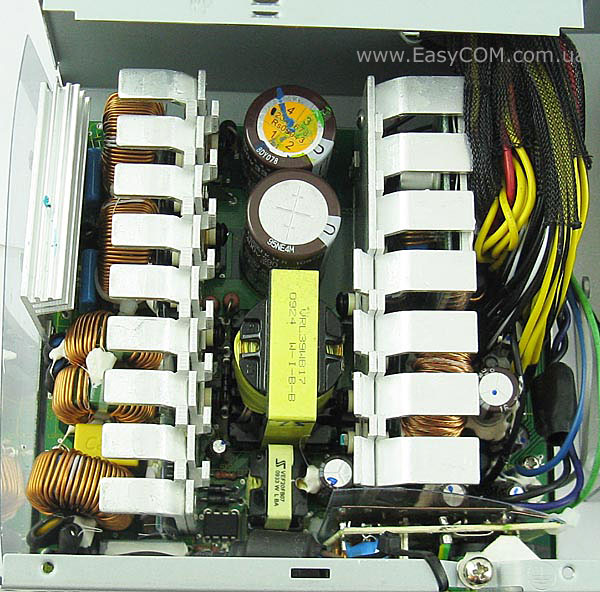

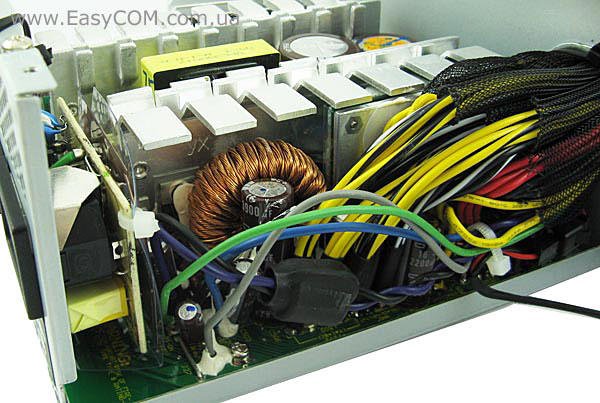

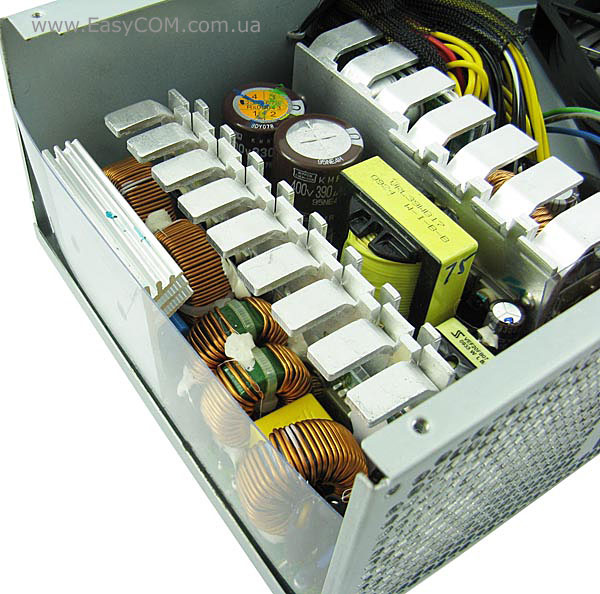

Елементи в блоці живлення Seasonic SS-750HT змонтовані дуже щільно. Основна схема розпаяна на двосторонньому текстоліті, як і має бути у досить потужного рішення.

Як відзначалося раніше, схема блоку живлення Seasonic SS-750HT виконана не за принципом групової стабілізації, а по більш досконалій і економічній схемі DC-DC. Тобто лінії +12 В і +5 В одержують не за допомогою одного трансформатора, а роздільно. Основна схема слугує для одержання +12 В, а вже лінії +5 і +3,3 В перетворяться окремою незалежною схемою, вхідною напругою для якої є лінія +12 В. Перевагою схеми DC-DC є більш високий рівень ефективності і більша стабільність напруг на вихідних лініях.

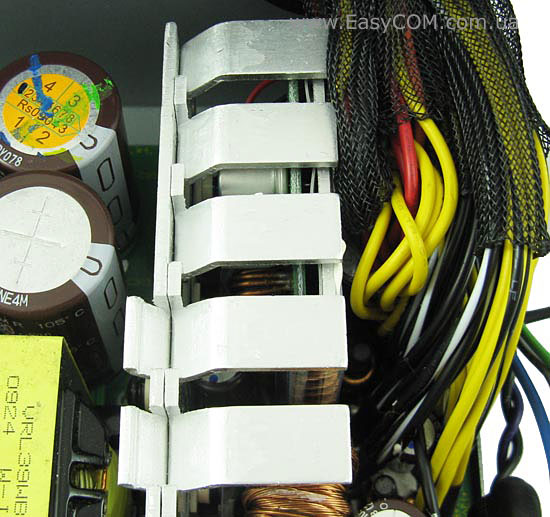

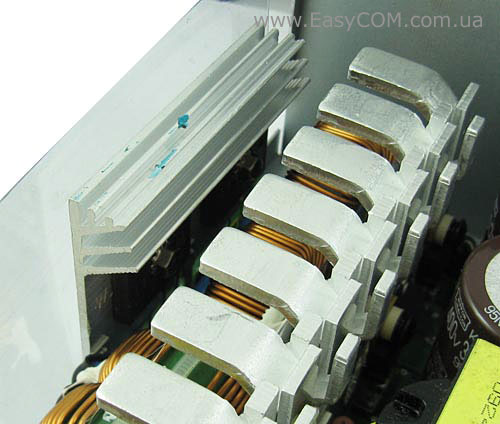

У якості системи охолодження використовуються три алюмінієві радіатори з досить великою площею розсіювання.

У ланцюзі первинного випрямлення блоку живлення Seasonic SS-750HT застосовано два діодних моста GBU806 на 8 А, 420 В.

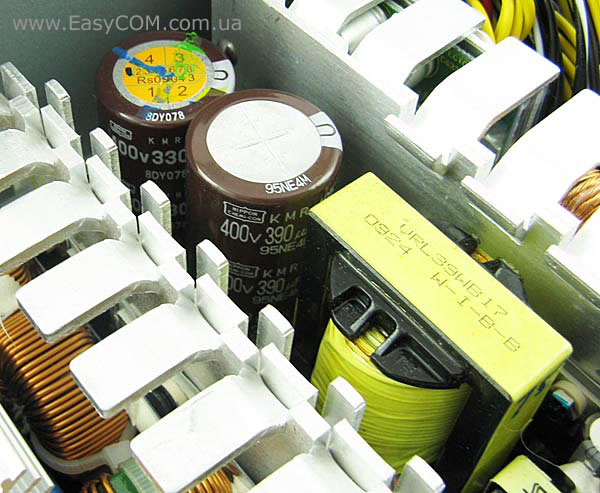

Для фільтрації напруги після ланцюга первинного випрямлення та вузла активної корекції коефіцієнта потужності встановлено два конденсатори ємністю 330 мкФ і 390 мкФ на 400 В виробництва відомої японської компанії Chemi-Con. Оскільки ці конденсатори з'єднані паралельно, то їх загальна ємність складає 720 мкФ, причому їх максимальна робоча температура може бути до 105°С, що дозволяє відносити конденсатори в розряд високотемпературних. Нагадаємо, що від величини ємності конденсаторів прямо залежить рівень пульсацій напруги під навантаженням. Теоретично блок живлення Seasonic SS-750HT має досить велику перевагу перед рішеннями інших виробників такої ж потужності. Наприклад, у блоці живлення ZALMAN ZM750-HP використовується один конденсатор ємністю 470 мкФ, у блоці живлення be quiet! BQT E5-700W – також один на 470 мкФ, а в CHIEFTEC APS-700C – один на 390 мкФ. Також відзначимо, що враховуючи схемотехнику блоку живлення Seasonic SS-750HT, йому просто необхідно мати більш стабільну напругу з дуже малими пульсаціями, тому що лінія +12 В надалі використовується для живлення схеми DC-DC з власним ШІМ-контролером. Але від цього в результаті виграє і користувач, який одержує більш якісну напругу на виході джерела живлення.

Seasonic SS-750HT Active PFC

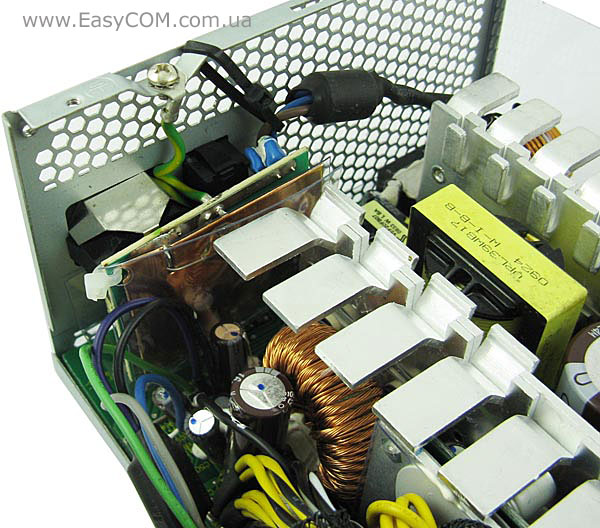

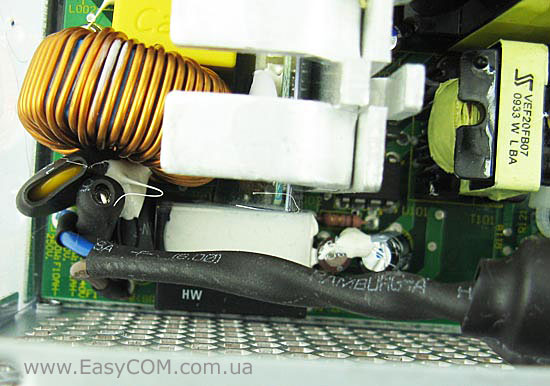

Для фільтрації перешкод сіткової напруги слугує схема з рядом конденсаторів, які припаяні до невеликої плати біля роз’єму живлення.

Seasonic SS-750HT Active PFC

В Seasonic SS-750HT можна знайти реле для зняття напруги із силового ланцюга у виключеному стані, що рідко зустрічається навіть у деяких «топових» блоках живлення.

Seasonic SS-750HT Active PFC

Для випрямлення напруги лінії +12 В у Seasonic SS-750HT використовується вісім діодів Шотткі SBR40S45CT. По паспорту ці діоди Шоткі дозволяють витримувати навантаження в 40 А кожен.

Окрема схема DC-DC встановлена біля радіатора з діодами Шотткі, на ній можна розглянути кілька конденсаторів полімерного типу, що повинно забезпечити більшу надійність.
