Огляд і тестування блока живлення Seasonic SS-400L1U

Джерело живлення Seasonic SS-400L1U, про яке піде мова в даному огляді, належить до сімейства промислових серверних рішень. Можливо, не наймасовіший клас, однак досить цікавий. Справа в тому, що розробка таких пристроїв поєднана з деякими труднощами. По-перше, від них потрібна безкомпромісна якість живлення на виході. По-друге, компонентна база та система охолодження повинні мати певний запас міцності. І третій, мабуть, найважливіший фактор – жорсткі обмеження за розмірами корпусу. Зокрема, для однослотового варіанту (формат 1U) висота блока живлення не повинна перевищувати 43 мм. Ну що ж, подивимося, як із усім цим впоралися в компанії Sea Sonic Electronics.

Seasonic SS-400L1U

Специфікація:

Модель

Seasonic SS-400L1U

Тип

Промисловий EPS12V

Номінальна потужність, Вт

400

Потужність по каналу 12В, Вт

384

Потужність ліній +3,3В і +5В, Вт

100

Кількість ліній +12В

2

Виходи, А

+3,3В

20

+5В

20

+12В1, +12В2

18

-12В

0,3

+5Vsb

2,5

Вхідна напруга живлення, В

100 – 240

Частота, Гц

50 – 60

Вхідний струм, А

3,5 – 7

ККД, %

87 – 90

Сертифіковано 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Конфігурація системи вихідних кабелів

Повністю модульна

Кількість роз’ємів PCIe

1 (6-контактний)

Система охолодження

На основі 40-мм вентилятора

Захисти

OVP, OPP, SCP

Розміри, мм

235 х 100 х 40

Зовнішній вигляд

Seasonic SS-400L1U

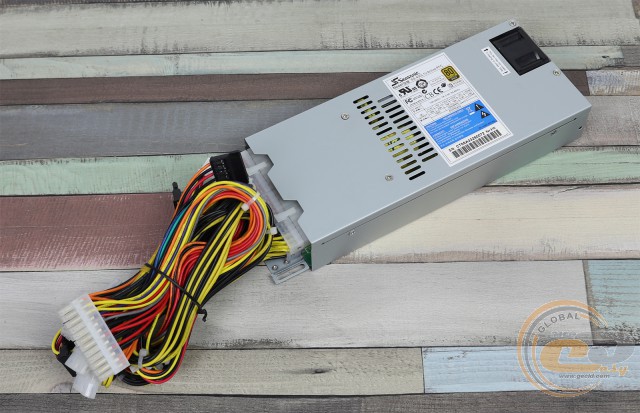

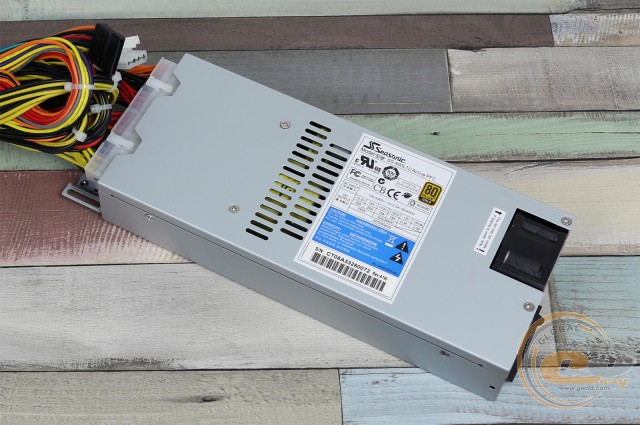

За конфігурацією корпусу неважко здогадатися, що блок живлення Seasonic SS-400L1U належить до промислових рішень серверного типу. Причому в стійці він займатиме всього лише один слот (1U), що не характерно для таких потужних пристроїв. Забір повітря здійснюється в передній частині корпусу, а виведення – у задній. Також ряд вентиляційних отворів можна виявити напроти силового трансформатора.

Seasonic SS-400L1U

У конструкції вихідних кабелів використаний повністю модульний дизайн, що значно спростить підключення комплектуючих і подальше обслуговування стійкового сервера.

Seasonic SS-400L1U

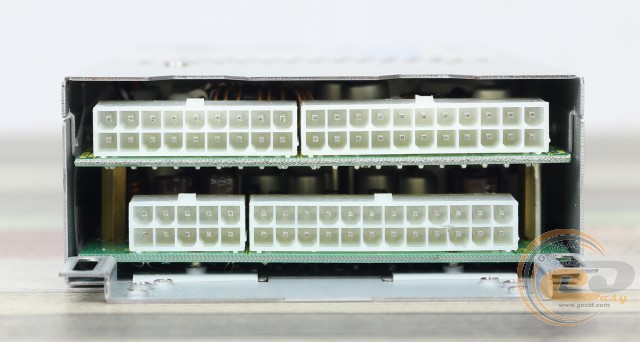

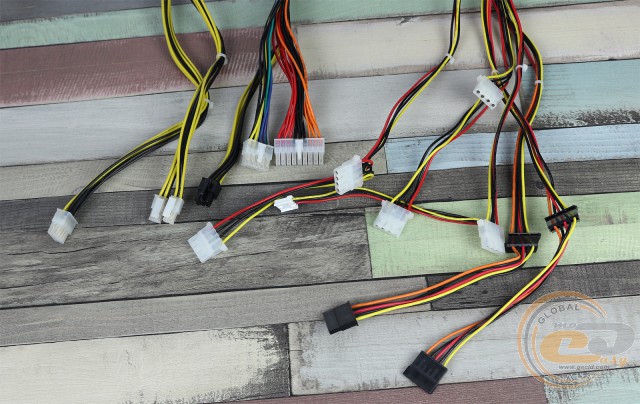

Кількість доступних роз’ємів вражає своєю різноманітністю. З довжиною проводів також повний порядок. У цілому ж конфігурація системи кабелів виглядає наступним чином:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

20+4-контактний роз’єм живлення ATX

1

45

4+4-контактний роз’єм живлення ATX12V

1

45

8-контактний роз’єм живлення ATX12V

1

45

6-контактний роз’єм PCIe

1

60

два роз’єми PATA

1

45 – 60

два роз’єми PATA

1

35 – 50

два роз’єми SATA

2

45 – 60

один роз’єм PATA + FDD

1

45 – 60

Внутрішнє обладнання

Seasonic SS-400L1U

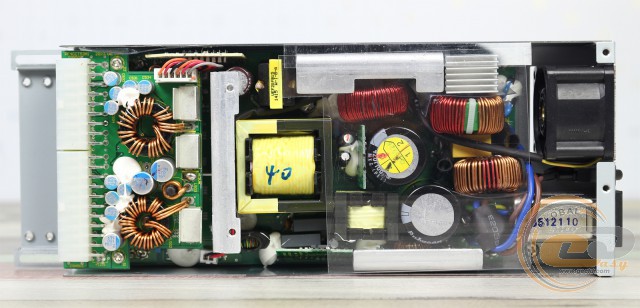

В основі Seasonic SS-400L1U лежить платформа власної розробки, головними особливостями якої виступають дуже щільне компонування та використання новітніх принципів перетворення енергії. Зокрема, мова йде про конвертер з резонансною схемою (LLC) і синхронний випрямляч в низьковольтній частині. Якщо проводити аналогії зі звичайними блоками живлення для настільних ПК, то це рівень винятково топових рішень із ККД не нижче 90%. Про такий же показник енергоефективності виробник заявляє й тут.

Seasonic SS-400L1U Seasonic SS-400L1U

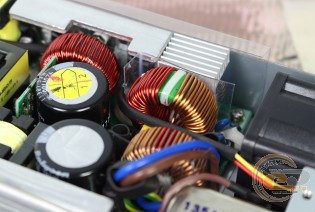

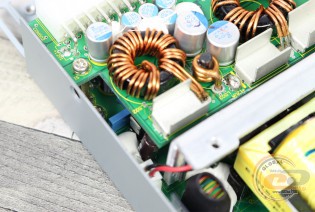

Велика увага приділена й проблемі згладжування електромагнітних перешкод, які виникають під час роботи пристрою, про що свідчить наявність відразу трьох каскадів у складі вхідного EMI-фільтра. У цілому він включає до свого складу шість Y- і два X-конденсатори, три дроселі та варистор. Діодний міст винесений ближче до стінки корпусу й обладнаний окремим радіатором. До слова, абсолютно всі силові елементи усередині Seasonic SS-400L1U мають свій власний охолоджувач.

Seasonic SS-400L1U Seasonic SS-400L1U

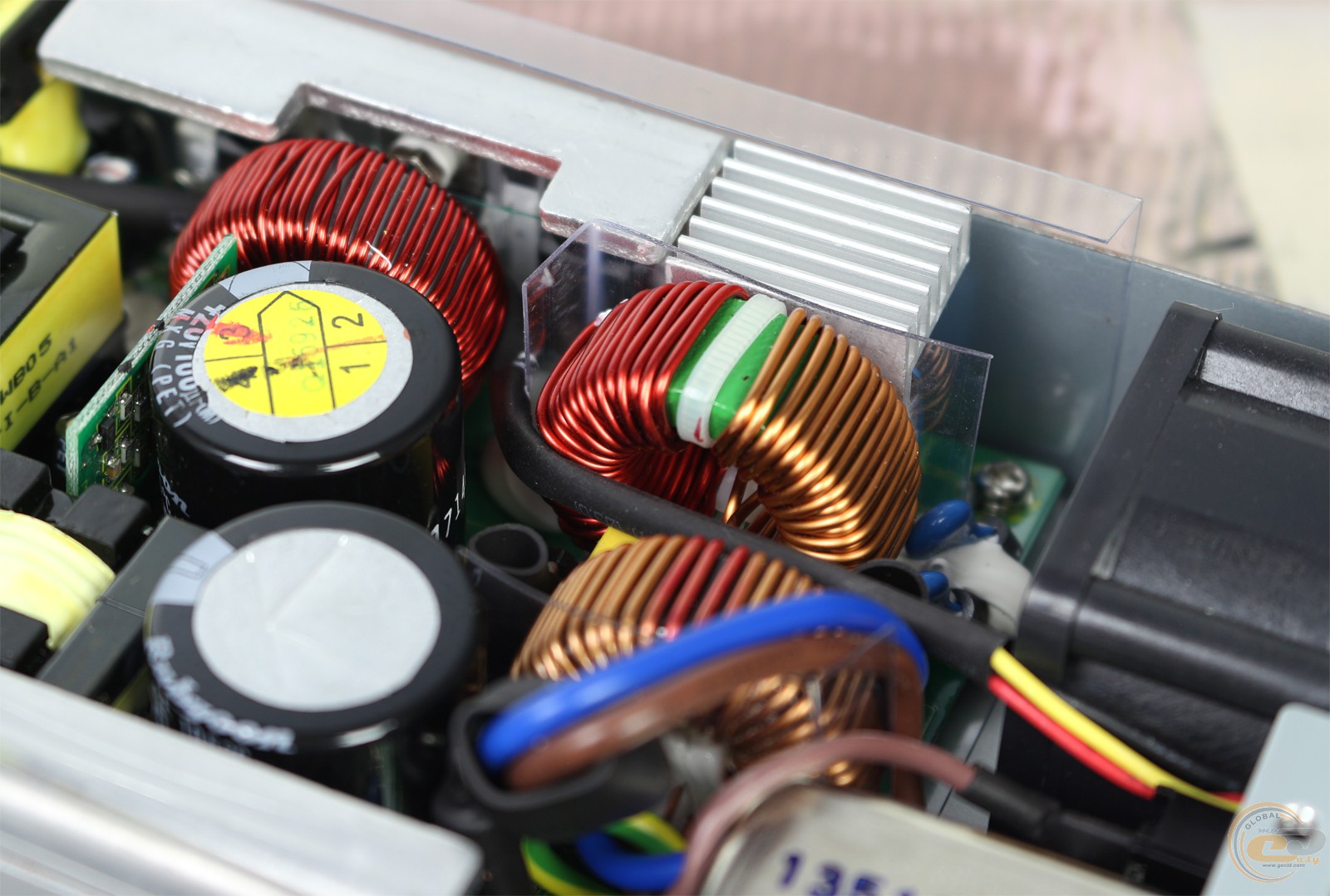

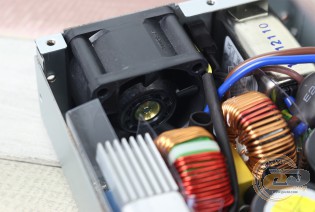

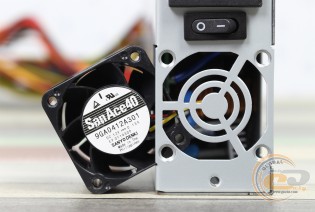

Навіть відносно «холодні» транзистори, які брали участь у формуванні напруг +3,3В та +5В, і ті закриті П-подібними металевими пластинами. Не дивно, що при такій увазі до системи охолодження, при низьких навантаженнях блок живлення переходить у пасивний режим роботи. Тобто вентилятор (модель Sanyo Denki 9GA0412A301 потужністю 1,56 Вт) перестає обертатися. А це, між іншим, не тільки зменшення рівня шуму, але й збільшення ресурсу самої вертушки.

Seasonic SS-400L1U Seasonic SS-400L1U

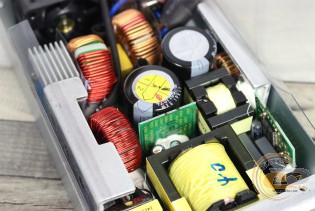

Центральне місце на платі займає головний перетворювач і його коливальний контур. Поруч із ними можна виявити трансформатор чергового джерела живлення та модуль APFC. На жаль, маркування силових компонентів розглянути не вдалося. Можемо лише сказати, що в якості основного ШІМ-контролера виступає чіп Infineon ICE2HS01G. У всіх вузлах використовуються тільки японські конденсатори від Nippon Chemi-Con і Rubycon і винятково з високотемпературних серій (до 105°С).

Незважаючи на те, що синхронний випрямляч передбачає формування одного виділеного каналу +12В, виробник все-таки вирішив розділити його на дві лінії. У принципі, для серверного рішення це не настільки важливо. Головне, що сумарна потужність, яку можна одержати по лініях +12В, як і раніше рівна практично номінальній потужності всього блока живлення (у цьому випадку 96%).

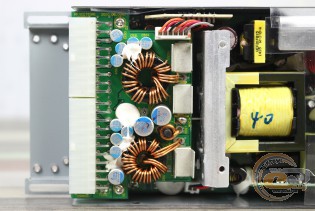

DC/DC-перетворювачі напруг винесені на окрему друковану плату. Відзначимо, що для кращої ефективності згладжування пульсацій на виходах блока живлення до складу відповідних фільтрів додатково включені твердотільні конденсатори.

Набір захистів представлений наступними типами:

  • від підвищеної вихідної напруги (OVP);
  • від короткого замикання (SCP);
  • від перевантаження за потужністю (OPP).

Тестування
