Огляд і тестування блока живлення Seasonic M12II-850 Bronze Evo Edition

У даному огляді мова йтиме про блок живлення Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2) − ще одну модель з досить цікавої і до певної міри навіть унікальної серії Seasonic M12II Bronze Evo Edition. Не так давно вона піддалася модернізації, яка торкнулася не тільки оновлення апаратної частини, але також і вартості самих пристроїв. У нашій тестовій лабораторії вже встигли побувати нові ревізії 520-ватної і 750-ватної моделі. Тепер прийшов час більш пильно поглянути й на оновлену версію флагмана лінійки Seasonic M12II Bronze Evo Edition, потужність якого знаходиться на рівні 850 Вт.

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

Специфікація:

Модель

Seasonic M12II-850 Bronze Evo Edition

(Seasonic SS-850AM2)

Тип

ATX12V

Номінальна потужність, Вт

850

Потужність по каналу 12В, Вт

840

Потужність ліній +3,3В і +5В, Вт

150

Кількість ліній +12В

1

Виходи, А

+3,3В

25

+5В

25

+12В

70

-12В

0,5

+5Vsb (чергова лінія живлення)

3

Вхідна напруга живлення, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

6 – 12

ККД, %

> 81

Сертифіковано 80 PLUS

Bronze

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Конфігурація системи вихідних кабелів

Повністю модульні кабелі

Кількість роз’ємів PCIe

6 (6+2-контактні)

Розміри вентилятора, мм

120 х 120 х 25

Регулятор швидкості обертання вентилятора

Є (S2FC)

Рівень шуму, дБ

Час напрацювання на відмову, годин

100 000

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell Ready)

Так

Відповідність екологічним нормам, електромагнітна безпека та сумісність (EMI/EMC)

CB, CCC, TUV, cTUVus, BSMI, CE, FCC, C-tick, Gost-R, UkrTEST, Semko, RoHS, WEEE, ErP Lot 6 2013, Energy Star 5.0, REACH

Захисти

OVP, UVP, OPP, SCP, OCP, OTP

Розміри, мм

170 х 150 х 86

Гарантія, років

5

Сайт виробника

Seasonic

Сторінка продукту

Seasonic M12II-850 Bronze Evo Edition

Упаковка та комплект поставки

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2) Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

Упаковка, у якій постачається Seasonic M12II-850 Bronze Evo Edition, буяє яскравою та барвистою поліграфією, а також має відмінну інформативність. Крім зображення самого блока живлення, тут можна виявити масу корисних відомостей, які стосуються використовуваної схемотехніки, системи охолодження, вихідних кабелів і багато чого іншого.

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

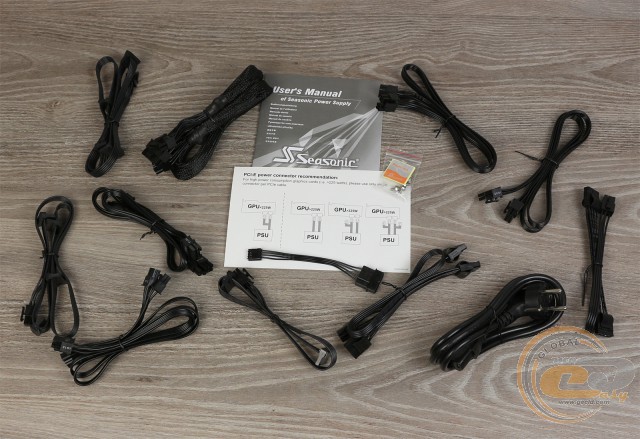

У комплект поставки включені всі необхідні компоненти: мережевий шнур живлення, гвинти для кріплення, комплект модульних кабелів та інструкція. У якості невеликого бонусу виробник поклав у коробку наклейку з фірмовим логотипом і оксамитовий мішечок, який зручно використовувати для зберігання кабелів.

Зовнішній вигляд

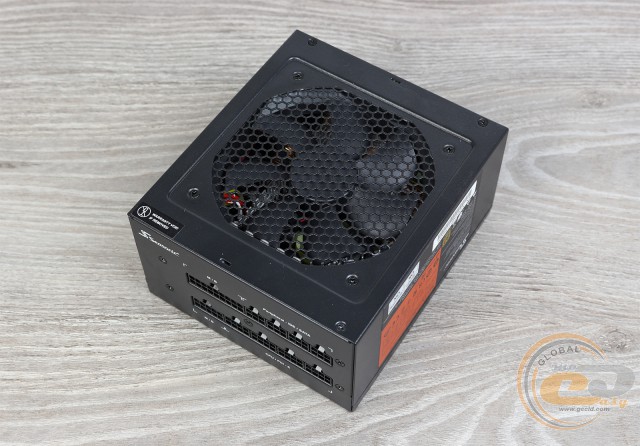

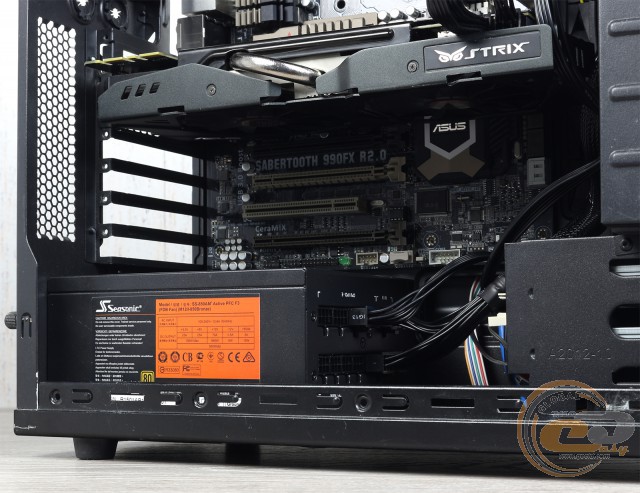

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2) Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

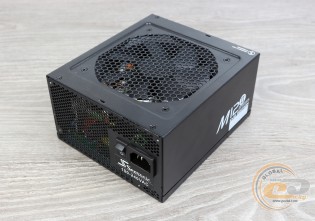

Дизайн блока живлення Seasonic M12II-850 Bronze Evo Edition витриманий у традиційному для компанії Sea Sonic Electronics стилі: строгий чорний корпус із перфорованою вентиляторною решіткою замість гриля. Відзначимо, що в даній моделі використана повністю модульна система кабелів, що до певної міри ріднить її з рішеннями із топових серій Seasonic X і Seasonic Platinum.

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

Seasonic M12II-850 Bronze Evo Edition має трохи збільшені розміри (170 х 150 х 86 мм), що, втім, ніяк не позначається на зручності складання системи. Та й наявність від’єднуваних проводів суттєво спрощує цей процес.

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

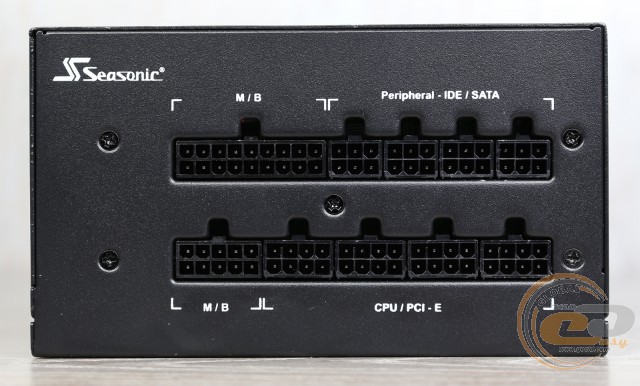

Усього ж на задню панель винесено 15 роз’ємів, які мають наступне призначення:

  • 18-контактний і 10-контактний («M/B») − для живлення материнської плати;
  • чотири 6-контактні («Peripheral IDE / SATA») − для живлення периферії;
  • чотири 8-контактні («CPU / PCI-E») − для додаткового живлення процесора та відеокарт.

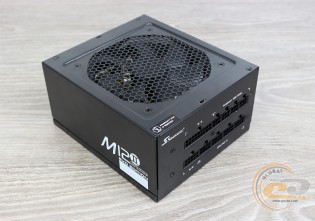

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

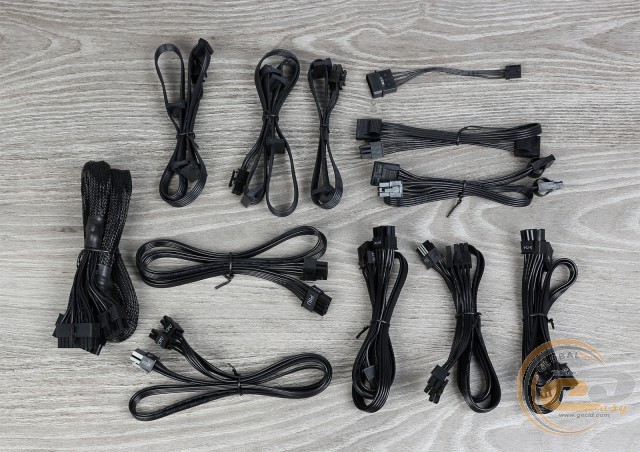

Для ще більшої зручності підключення комплектуючих усі провідники, за винятком кабелю для живлення материнської плати, зроблені у вигляді довгих гнучких шлейфів. Такий варіант не завжди зустрічається й на топових пристроях, не кажучи вже про більш дешеві рішення. Підведення додаткового живлення до процесорів і відеокарт здійснюється за допомогою двох 8-контактних конекторів ATX12V і шести 6+2-контактних PCIe відповідно. Така кількість дасть можливість збирати дуже потужні конфігурації, не вдаючись при цьому до допомоги сторонніх перехідників.

Те ж саме можна сказати й про периферійні роз’єми. Для потреб користувача надається відразу десять конекторів SATA і п'ять PATA. Причому розташовані вони так, щоб для підключення вентиляторів, накопичувачів та інших пристроїв була задіяна мінімальна кількість кабелів. У результаті збірка вийде більш акуратною і покращиться циркуляція повітря усередині корпусу.

Усі доступні типи роз’ємів, а також довжина проводів, на яких вони розташовані, наведені в таблиці:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Модульні (від’єднувані) кабелі

20+4-контактний роз’єм живлення ATX

1

60

4+4-контактний роз’єм живлення ATX12V

1

65

8-контактний роз’єм живлення ATX12V

1

65

два 6+2-контактні роз’єми PCIe

3

55-65

три роз’єми PATA

1

40-50-65

два роз’єми PATA

1

30-40

чотири роз’єми SATA

2

40-50-65-75

два роз’єми SATA

1

30-40

перехідник PATA-FDD

1

10

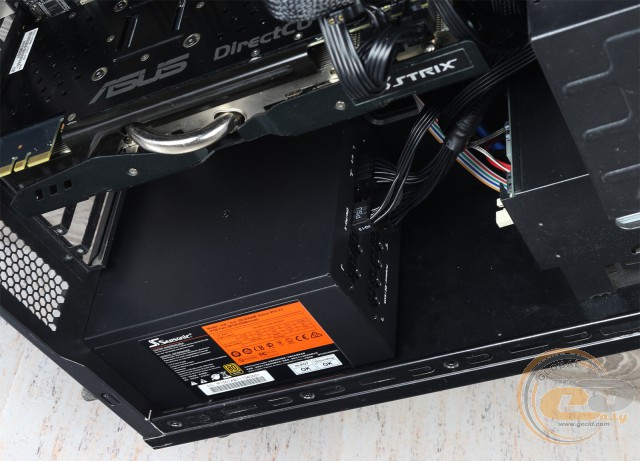

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

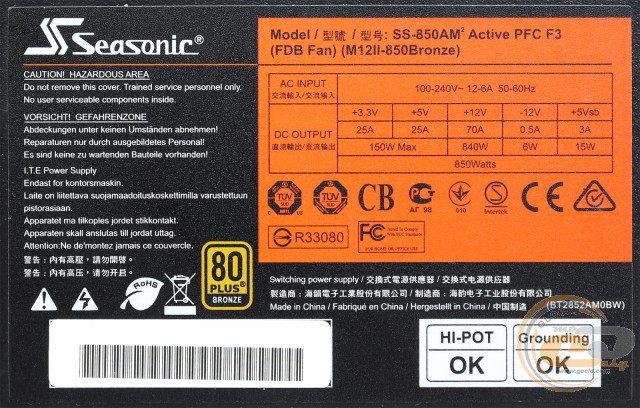

Перш ніж перейти до аналізу апаратної платформи, пропонуємо поглянути на електротехнічні характеристики блока живлення, зазначені на етикетці. Його номінальна потужність становить 850 Вт. При цьому канал +12В розрахований практично на таке ж навантаження – 840 Вт або 98,8% від загальної потужності. Також відзначимо, що виконаний він у вигляді однієї виділеної лінії, а не розділений на кілька «віртуальних» з малими обмеженнями за струмом. Така конфігурація ідеально підходить для сучасних комплектуючих, особливо якщо планується їхній розгін. Сумарна потужність ліній +3,3В і +5В рівна 150 Вт, що також буде цілком достатньо для підведення живлення до периферійних пристроїв.

Seasonic SS-850AM2 здатний працювати в широкому діапазоні вхідних напруг (100 – 240 В). Тобто в умовах нестабільної електромережі можна буде обійтися без зовнішніх стабілізаторів живлення.

Внутрішнє обладнання

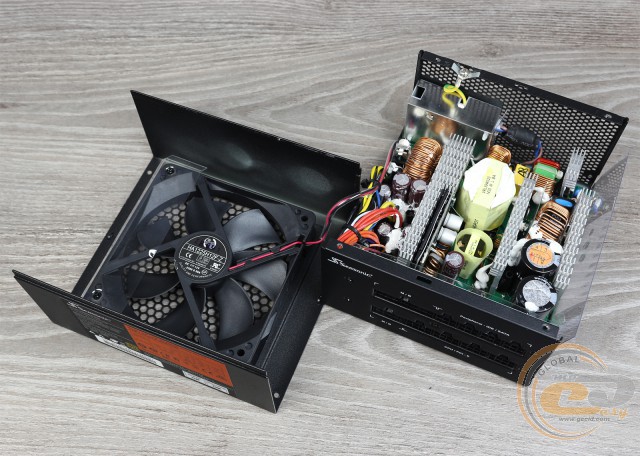

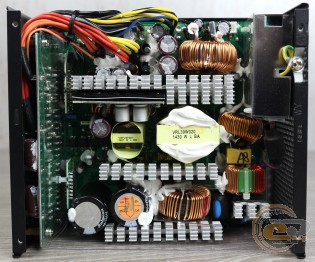

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2) Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

В основі даної моделі лежить платформа Seasonic AM2, яка примітна наявністю синхронного випрямляча в низьковольтній частині. Далеко не кожний «бронзовий» блок живлення може похвалитися таким же технічним рішенням.

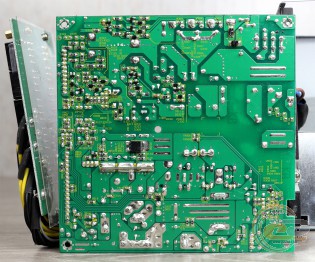

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

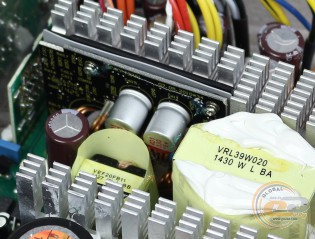

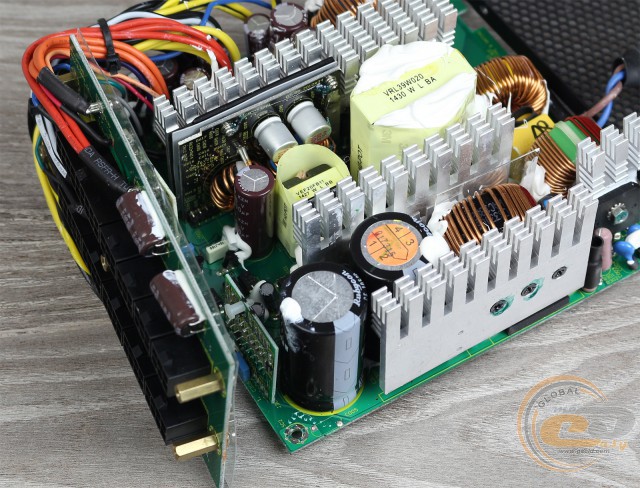

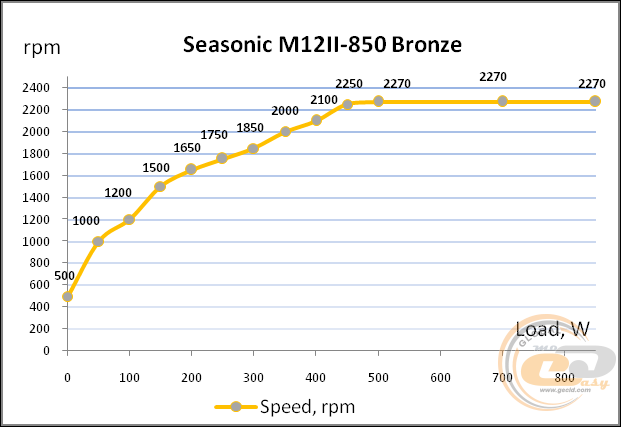

Система охолодження героя даного огляду представлена чотирма алюмінієвими радіаторами з розгалуженою верхівкою та однією металевою пластиною. Остання встановлена в низьковольтній частині та служить для відведення тепла від транзисторів каскаду DC/DC-перетворювачів. Активною складовою системи охолодження є 120-мм вентилятор Hong Hua HA1225H12F-Z з досить-таки великою продуктивністю (6,96 Вт, 2500 об/хв). Оснований він на надійному гідродинамічному підшипнику (FDB).

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

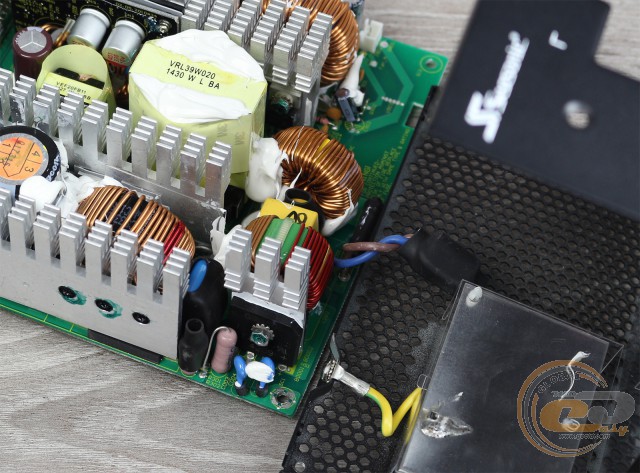

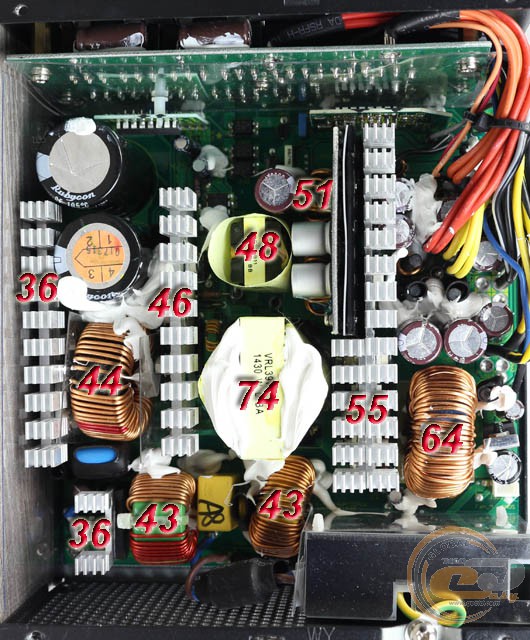

На вході Seasonic SS-850AM2 встановлений фільтр електромагнітних перешкод, який включає у себе повний перелік необхідних компонентів: шість Y- і три X-конденсатори, три дроселі та варистор. Частина з них розпаяна безпосередньо біля мережевої розетки й схована за спеціальним кожухом. Випрямлення вхідної напруги здійснюється двома 8-амперними діодними збірками GBU806. На жаль, маркування інших силових елементів розглянути не вдалося. Однак немає ніякого сумніву, що вони також підібрані з великим запасом міцності.

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

Ліва частина плати традиційно відведена для модуля активної корекції коефіцієнта потужності (APFC), центральне ж місце займає чергове джерело живлення та головний перетворювач. Останній належить до прямоходового типу конвертерів з напівмостом. За його коректну роботу відповідає чіп Champion CM6802TX. Він же за сумісництвом є і ШІМ-контролером APFC.

Виробником накопичувальних конденсаторів виступає відома японська компанія Rubycon, продукція якої має відмінну якість. Самі елементи належать до високотемпературної серії (до 105°) і мають ємність по 330 мкФ. Оскільки вони з'єднані паралельно, то в сумі одержуємо 660 мкФ – хороший показник для 850-ватного пристрою.

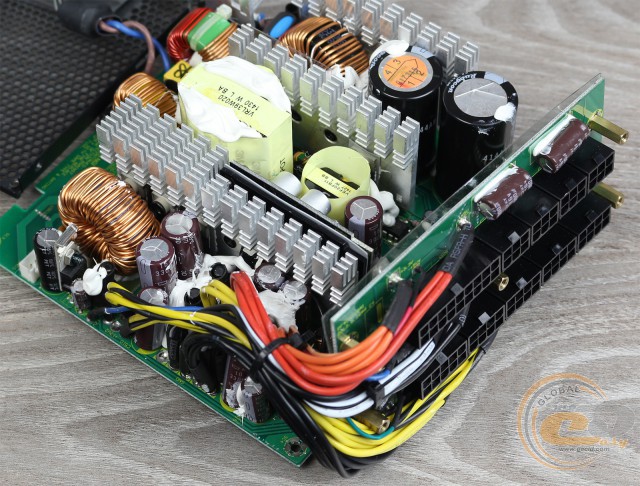

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

Низьковольтна частина моделі Seasonic M12II-850 Bronze Evo Edition побудована за сучасним принципом на основі синхронного випрямляча: на виході формується виділена лінія +12В, з якої вже виходять інші номінали (+3,3В і +5В). Стабілізація напруг носить роздільний характер.

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2) Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

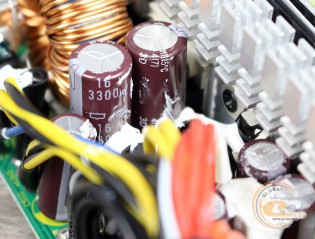

Фільтрація шумів на виходах блока живлення здійснюється за допомогою великої кількості конденсаторів з рідким електролітом і пари твердотільних елементів. У всіх випадках їх виробниками виступають японські компанії Nippon Chemi-Con і Rubycon.

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

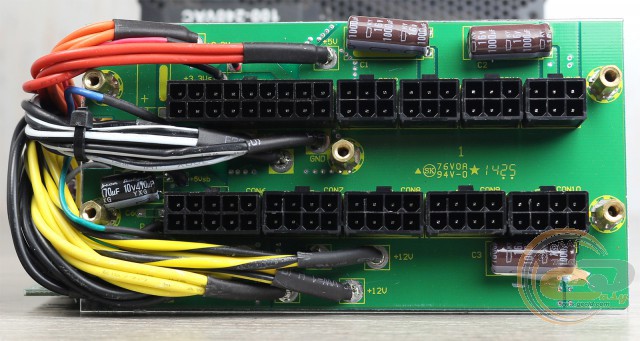

Для додаткового згладжування пульсацій ще кілька конденсаторів розташовані безпосередньо біля модульних роз’ємів. Як бачимо, на елементній базі виробник не заощаджував.

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

В Seasonic SS-850AM2 передбачений повний перелік необхідних захистів:

  • захист від підвищеної напруги (OVP);
  • захист від зниженої напруги (UVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження за потужністю (OPP);
  • захист від перевантаження за струмом кожного каналу (OCP);
  • захист від перегрівання (OTP).

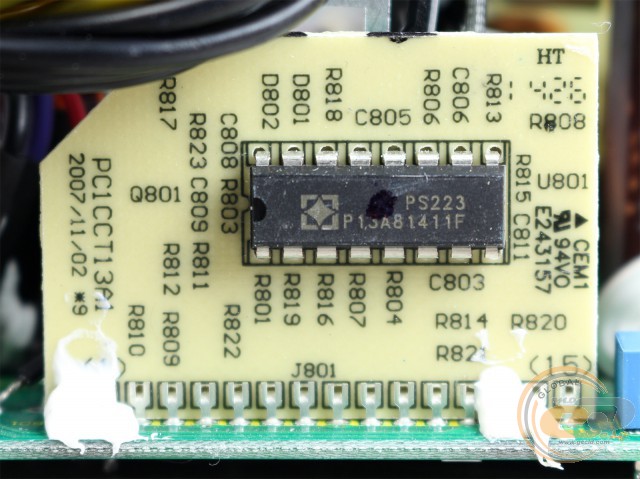

Відповідний вузол виконаний у вигляді окремого модуля, який функціонує під управлінням мікросхеми SITI PS223.

Тестування

Крос-навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їхнього номіналу.

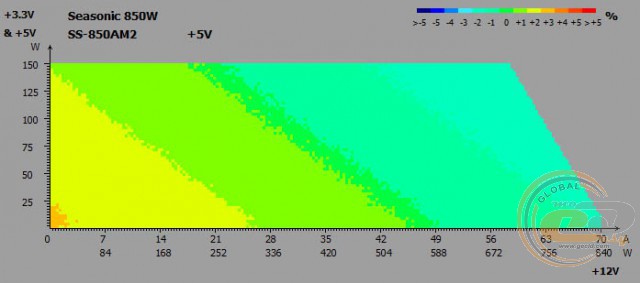

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

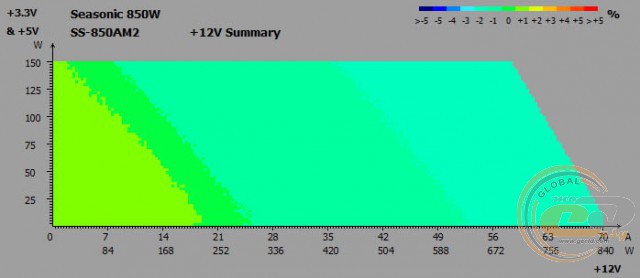

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

Seasonic M12II-850 Bronze Evo Edition (Seasonic SS-850AM2)

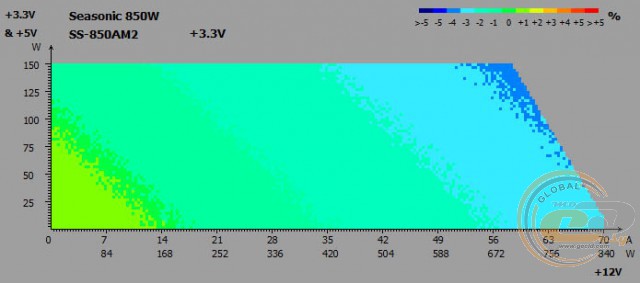

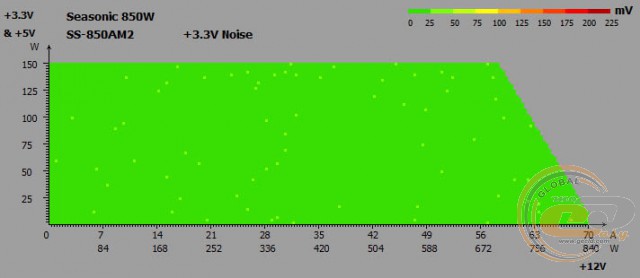

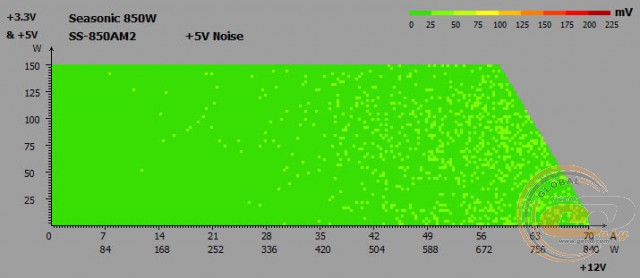

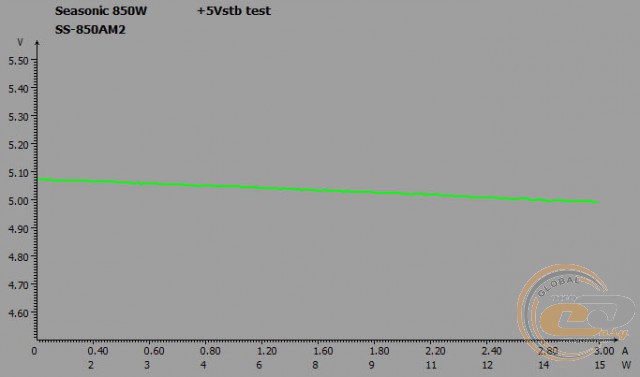

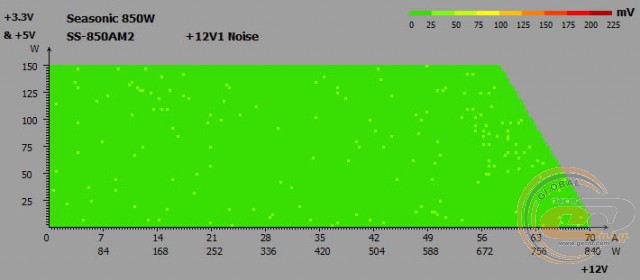

Під час крос-навантажувальних тестів на основних лініях живлення були зафіксовані наступні відхилення напруг:

  • лінія +3,3В: від -4% до +1%;
  • лінія +5В: від -2% до +2%;
  • лінія +12В: від -2% до +1%.

Вузол стабілізації напруги живлення добре впорався зі своїм завданням: у всіх випадках напруга не виходила за межі, визначені стандартом ATX12V. Особливо порадував стан каналу +12В, де осідання напруги не перевищували позначки -2%.
