Огляд LIAN LI RB 650B 650W: «бронзовий» блок живлення з неординарним дизайном

«Бронзові» блоки живлення потужністю 650 Вт — один із найпопулярніших сегментів ринку, тому вибір тут справді чималий. І не дивно, адже, по-перше, такої потужністі із запасом вистачає для живлення більшості середньоцінових ПК-збірок. А, по-друге, доступна ціна самого БЖ дозволяє спрямувати більше коштів на ключові компоненти системи — наприклад, процесор чи відеокарту.

Блок живлення LIAN LI RB 650B 650W вартістю ₴3500, або близько $80, якраз належить до цього масового сегмента. Водночас він має низку особливостей — як зовнішніх, так і внутрішніх, — здатних зацікавити покупця. Про них, а також про можливості та результати тестування пристрою — далі в огляді.

Специфікація

Модель	LIAN LI RB 650B 650W
Тип	ATX12V 3.1
Максимальна потужність, Вт	650
Потужність по каналу +12В, Вт	649,2
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	54,1
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Максимальний струм каналу -12В, А	0,3
Вхідна напруга, В	100 − 240
Вхідний струм, А	10
ККД, %	≤87
Сертифікація 80 PLUS	Bronze
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	2 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (450 Вт)
Модульний	Частково
Розміри вентилятора, мм	135 × 135 × 25
Тип підшипника вентилятора	Hydraulic Bearing (HYB)
Максимальна швидкість обертання вентилятора	1600 об/хв
Максимальний рівень шуму	39,3 дБА
Захисти	OCP, OVP, OPP, OTP, SCP, UVP
Час напрацювання на відмову, год	100 000
Розміри (Д х Ш х В), мм	150 × 150 × 86
Гарантія, років	5
Сайт виробника	LIAN LI
Сторінка лінійки	LIAN LI RB

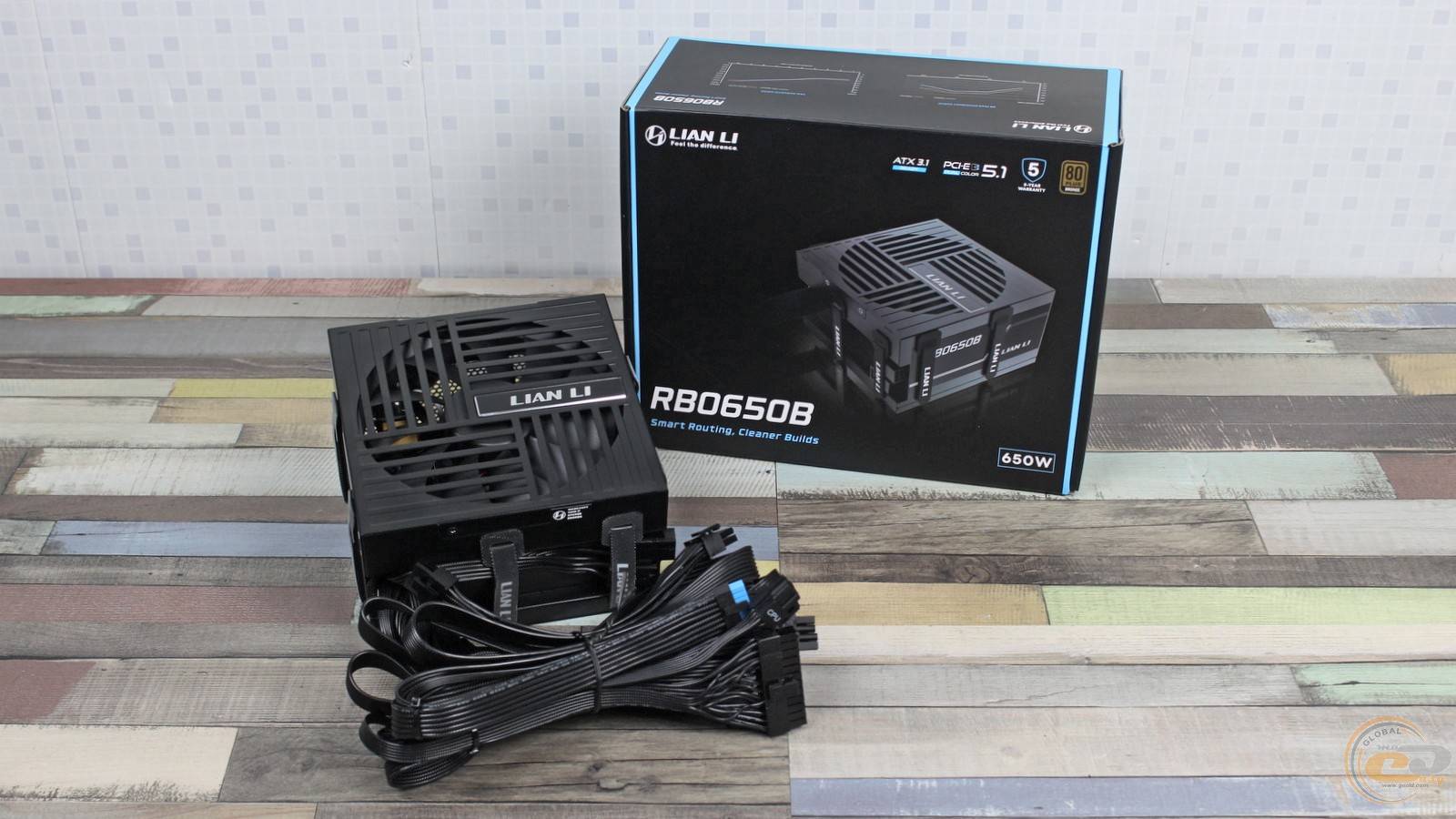

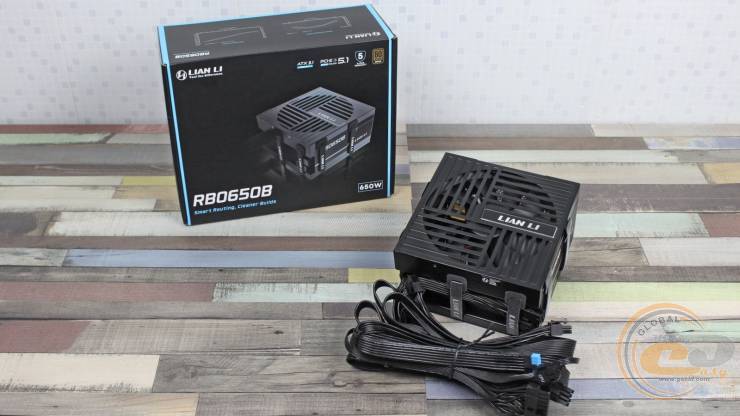

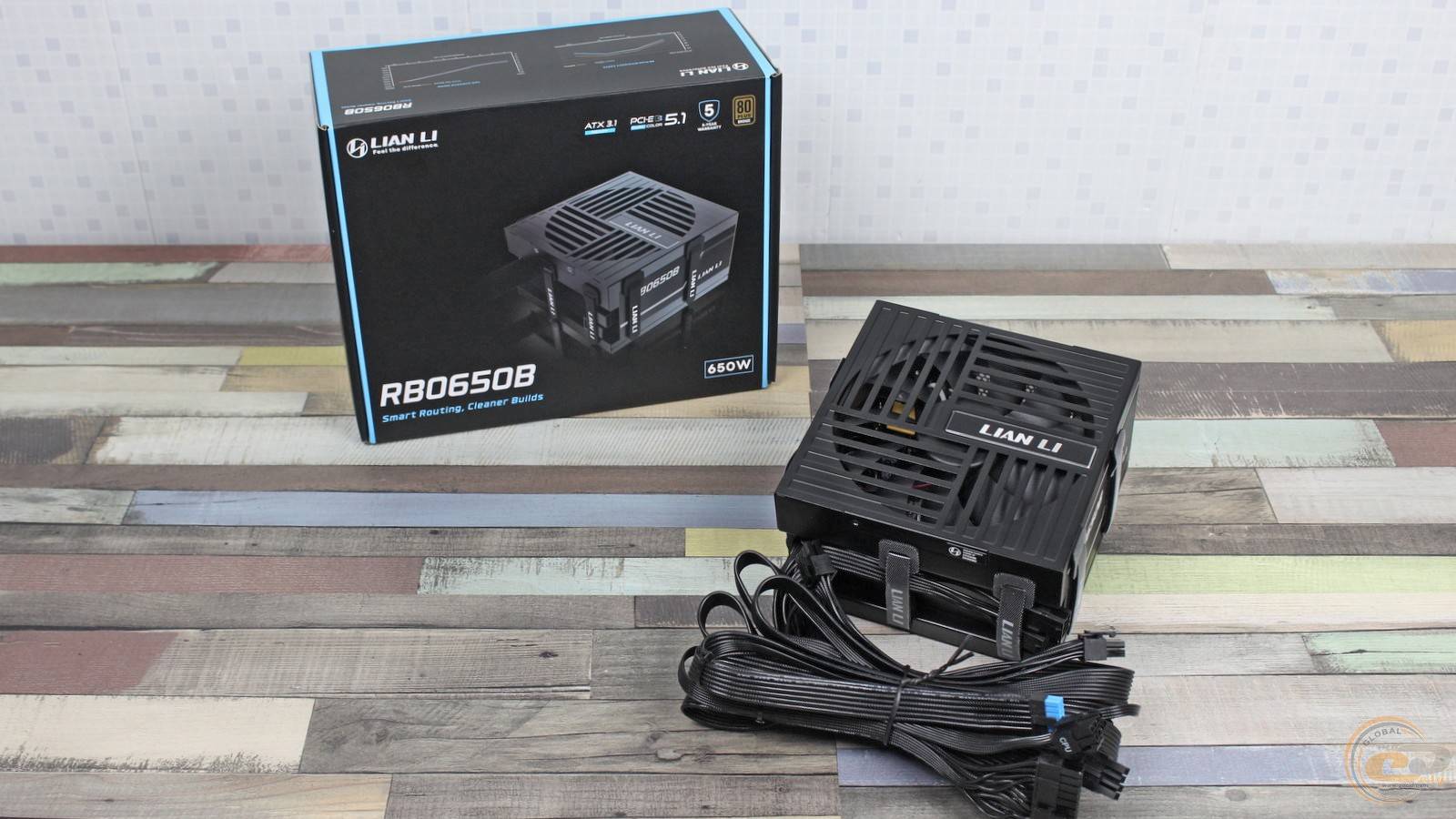

Паковання та комплект постачання

Коробка дуже інформативна — крім ключових особливостей, електротехнічних характеристик та списку конекторів, тут відображені криві ККД та графік швидкості й рівня шуму вентилятора. Паковання створювалося суто для 650-ватної версії, хоча в модельному ряду є рішення потужністю 550 та 750 Вт.

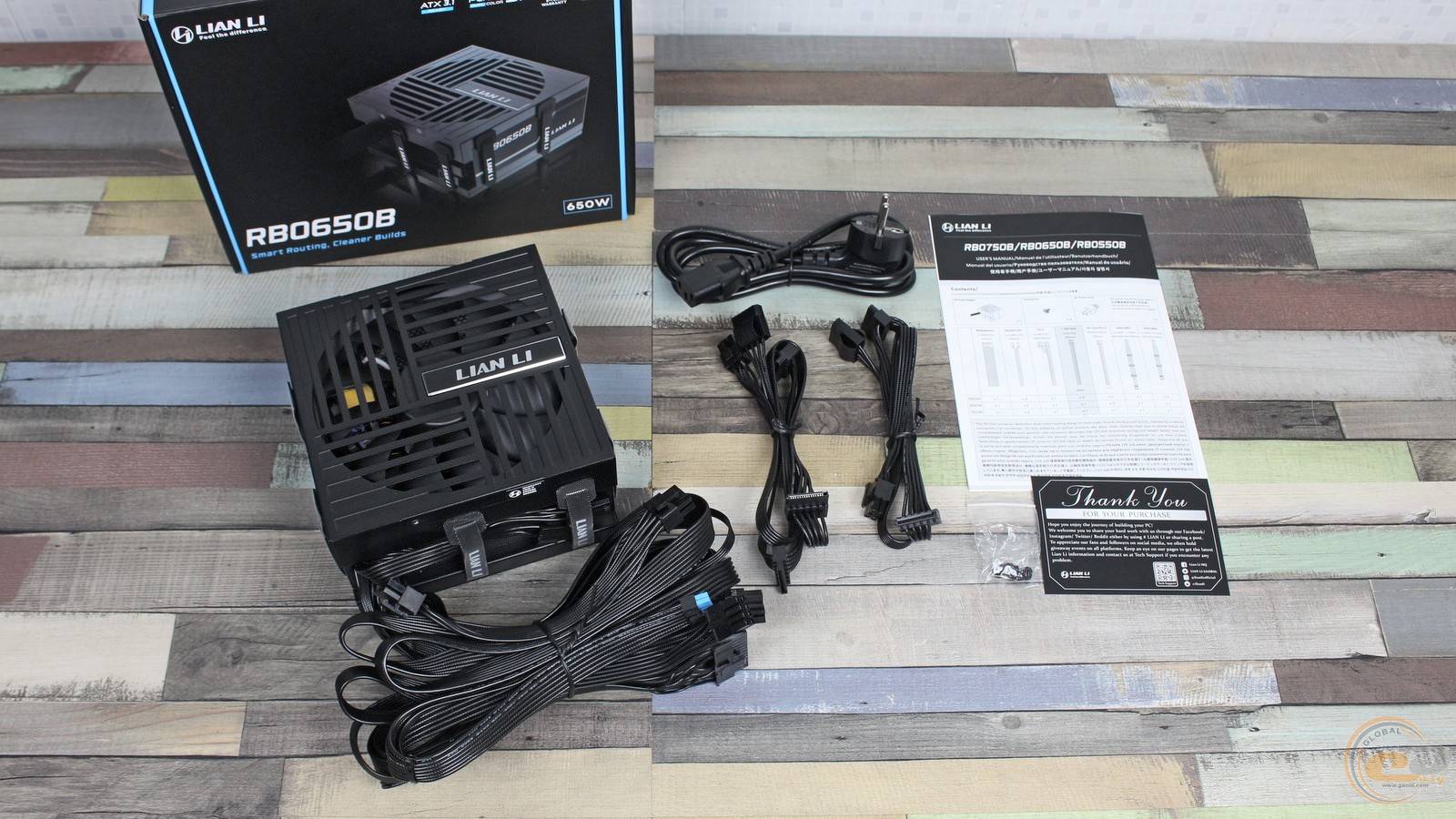

Комплектація містить:

• два модульні кабелі;
• кабель живлення;
• кріпильні гвинти;
• короткий посібник користувача;
• листівку з подякою від виробника.

Зовнішній вигляд

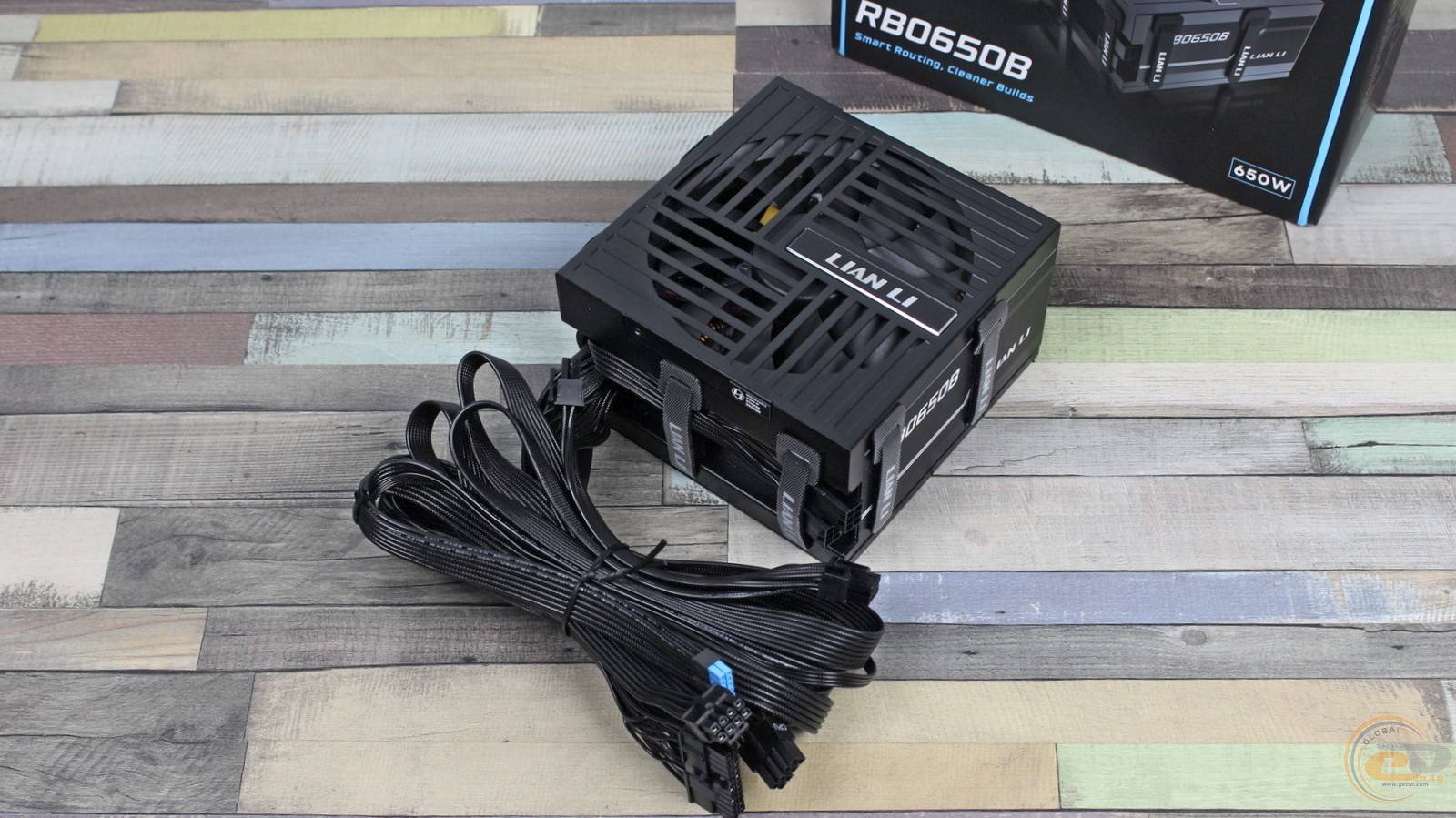

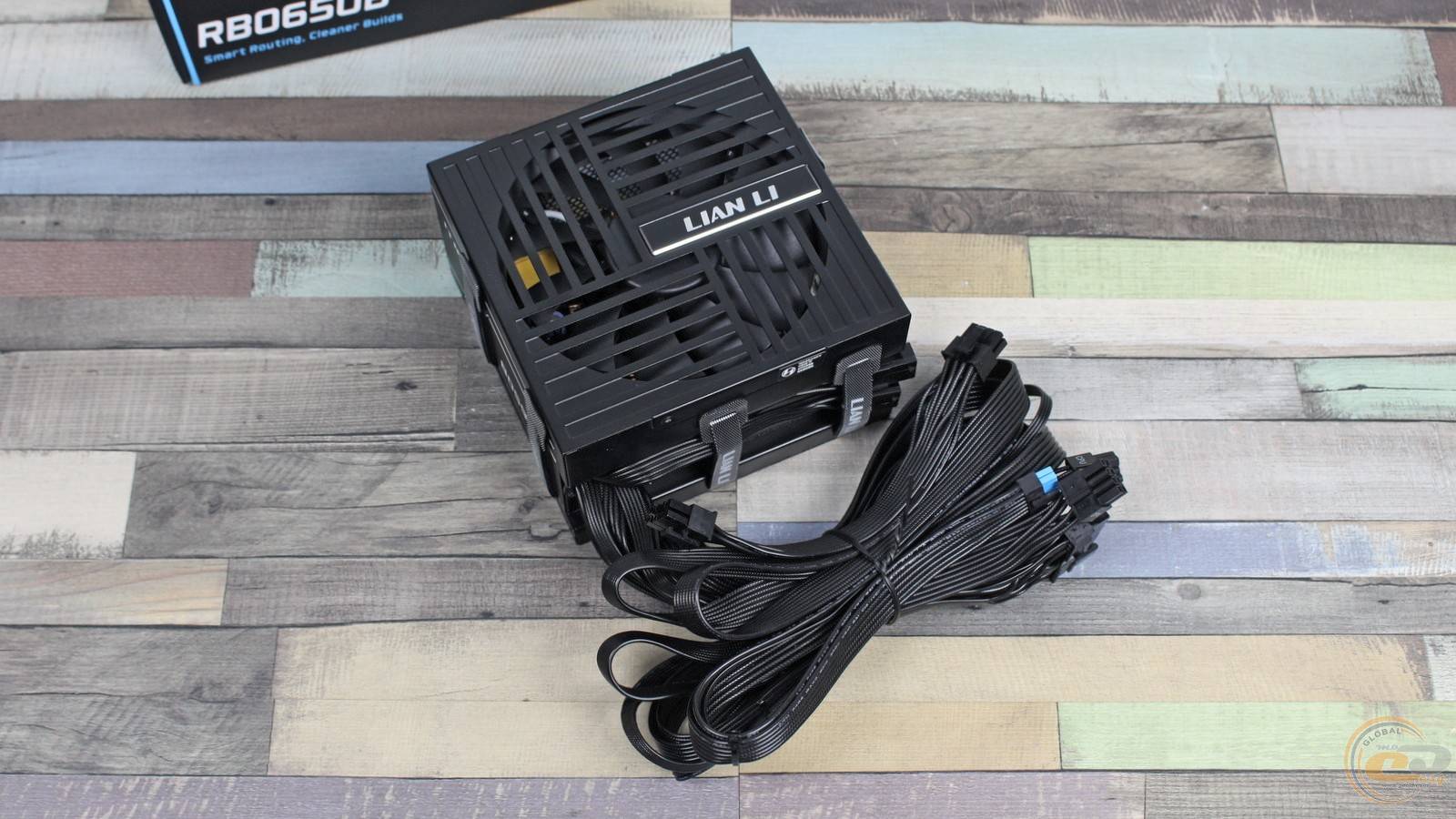

Попри звичне чорне забарвлення, блок живлення LIAN LI RB 650B 650W отримав сучасний і доволі оригінальний дизайн.

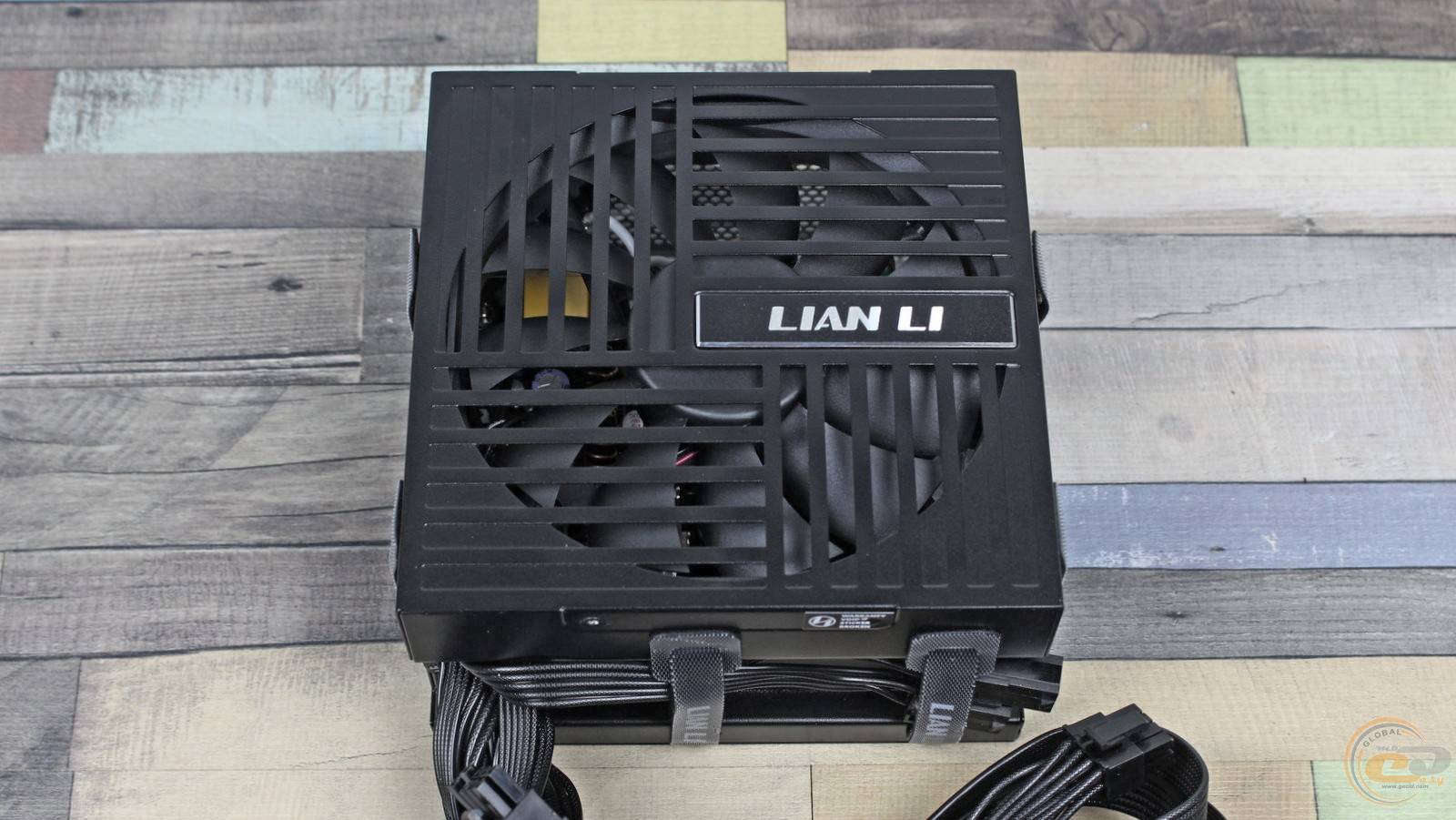

Найперше, цікаво виглядає реалізація решітки вентилятора за допомогою чотирикутних вирізів. Її доповнює логотип виробника, а ще однією окрасою є великий 135-мм вентилятор. Сам корпус досить компактний — його розміри становлять 150 ×  150 × 86 мм.

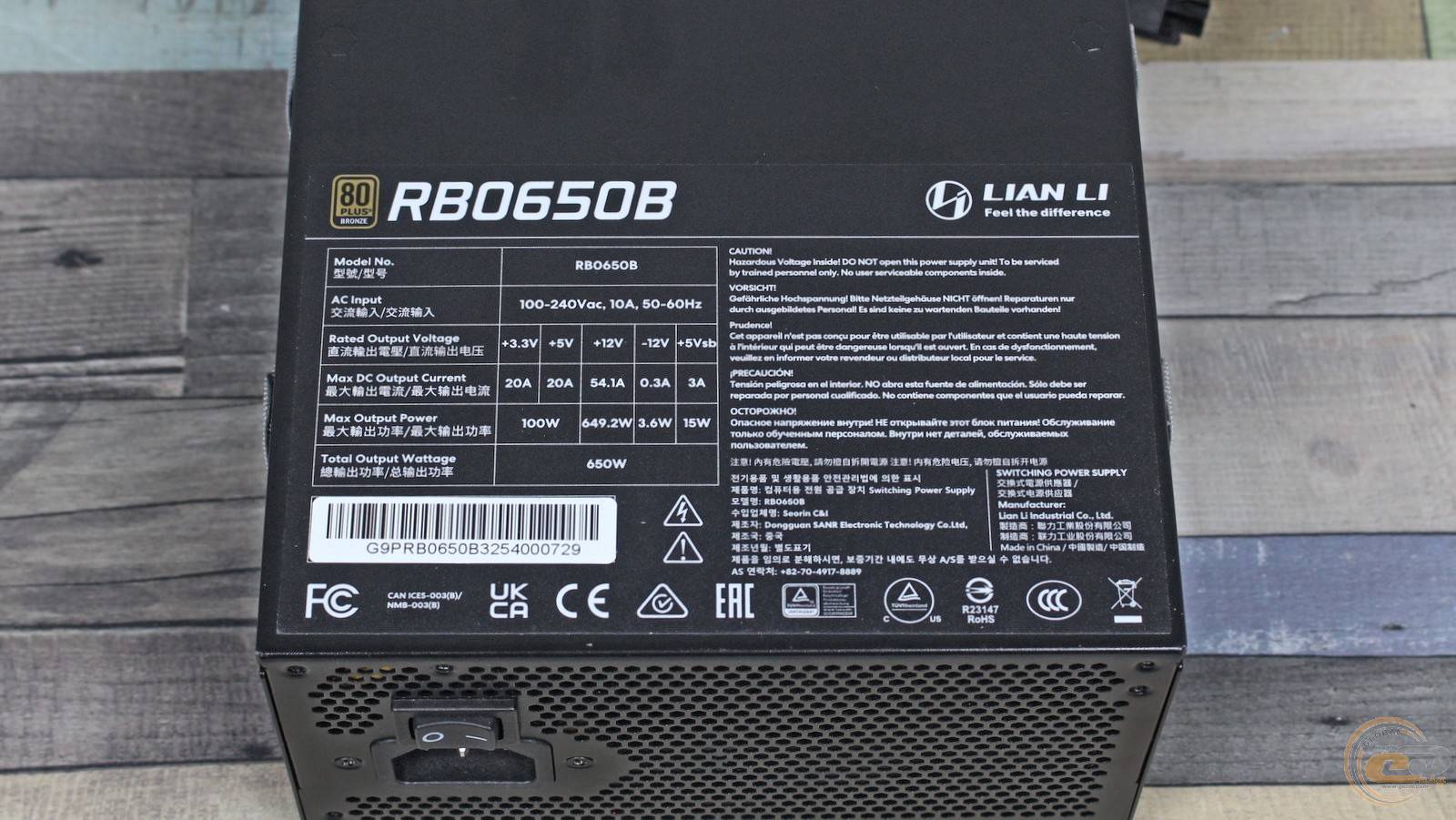

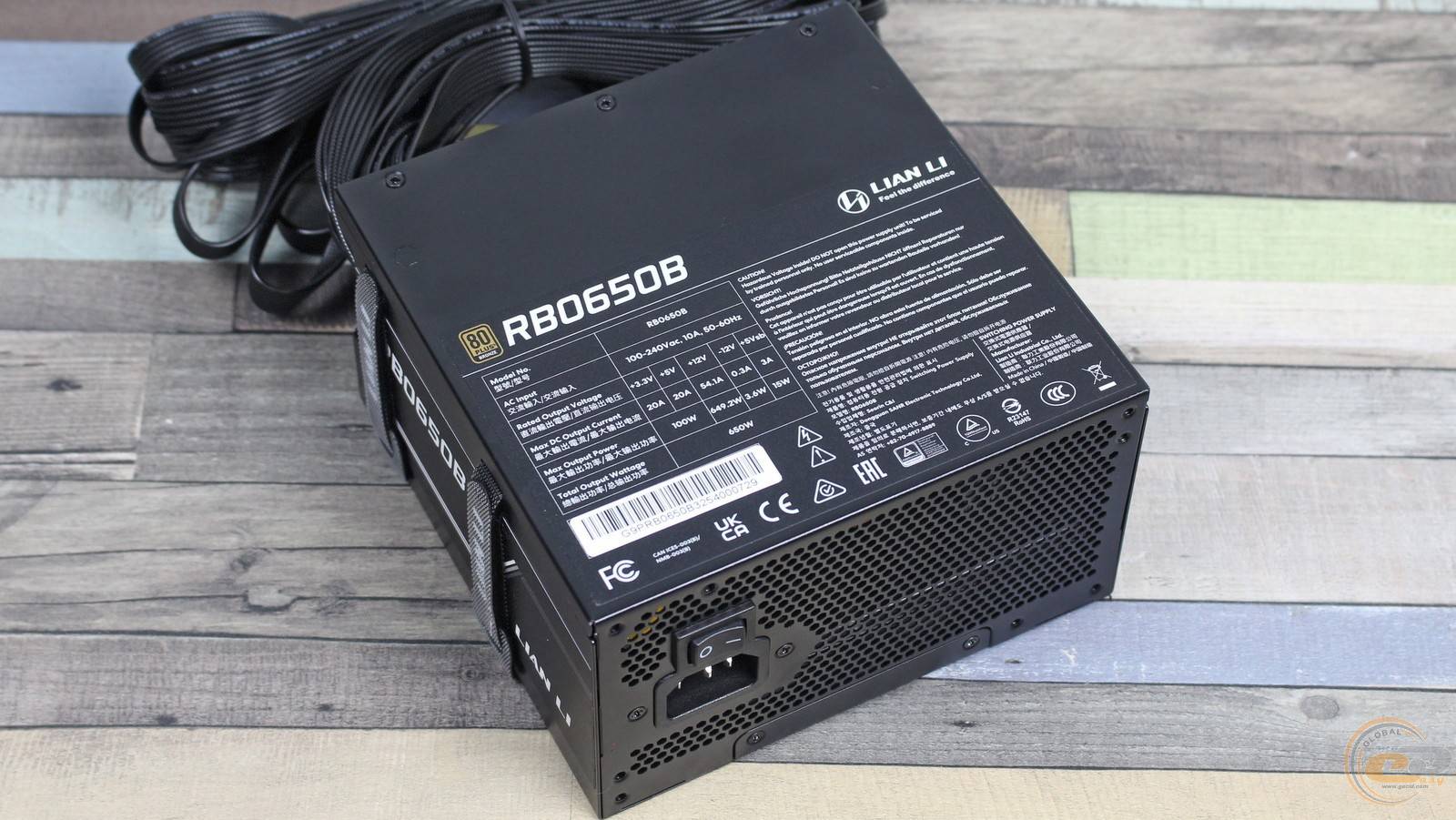

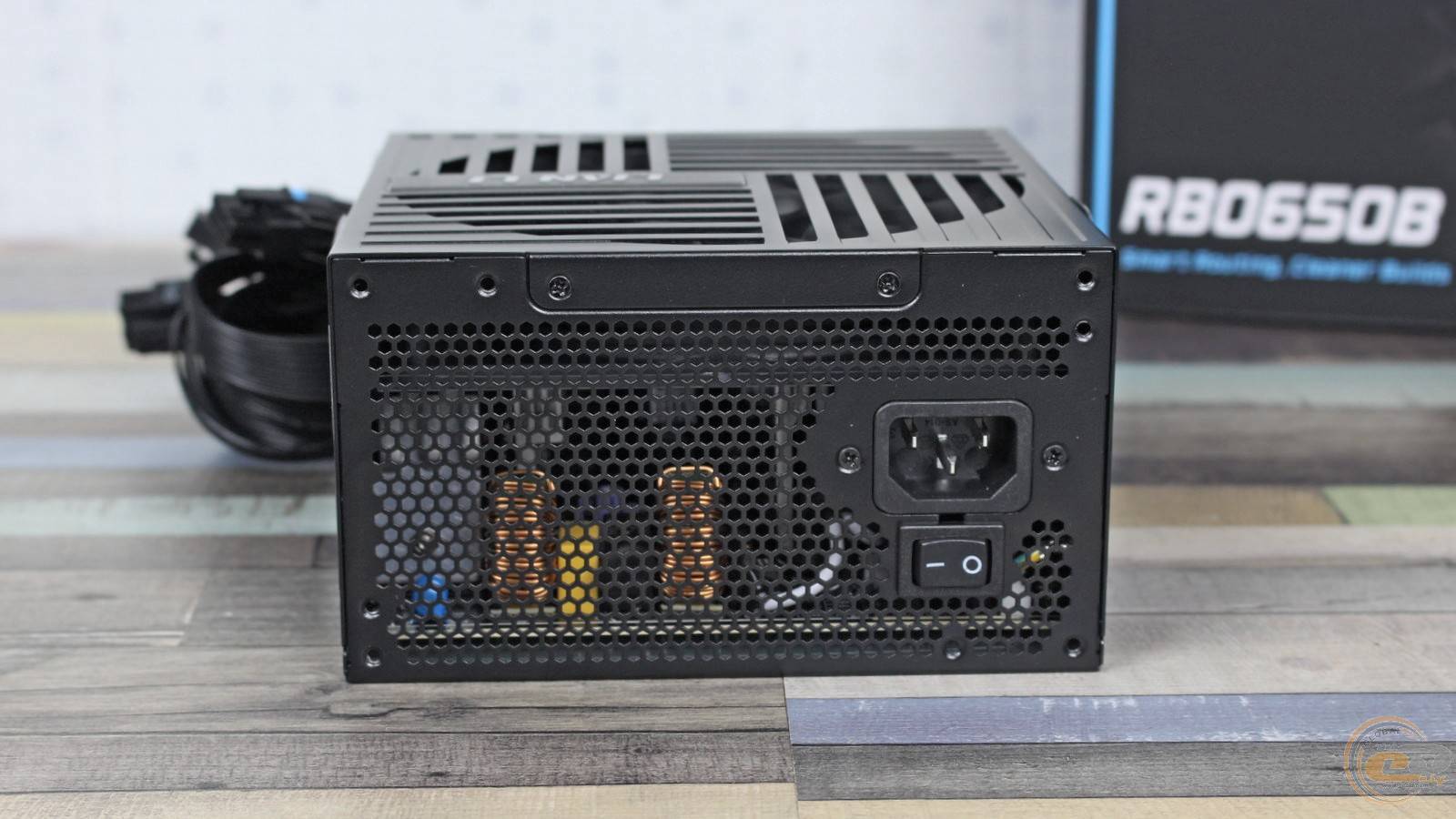

Задля естетики гвинти перенесені на інші панелі, зокрема на тильну. В іншому все звично: є вимикач, роз’єм живлення та отвори у формі стільників.

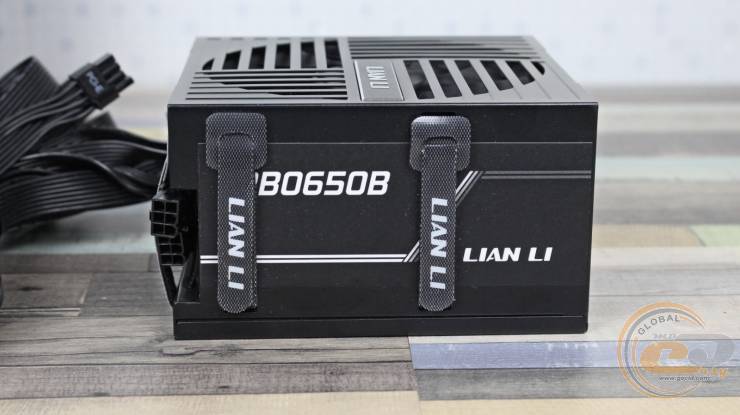

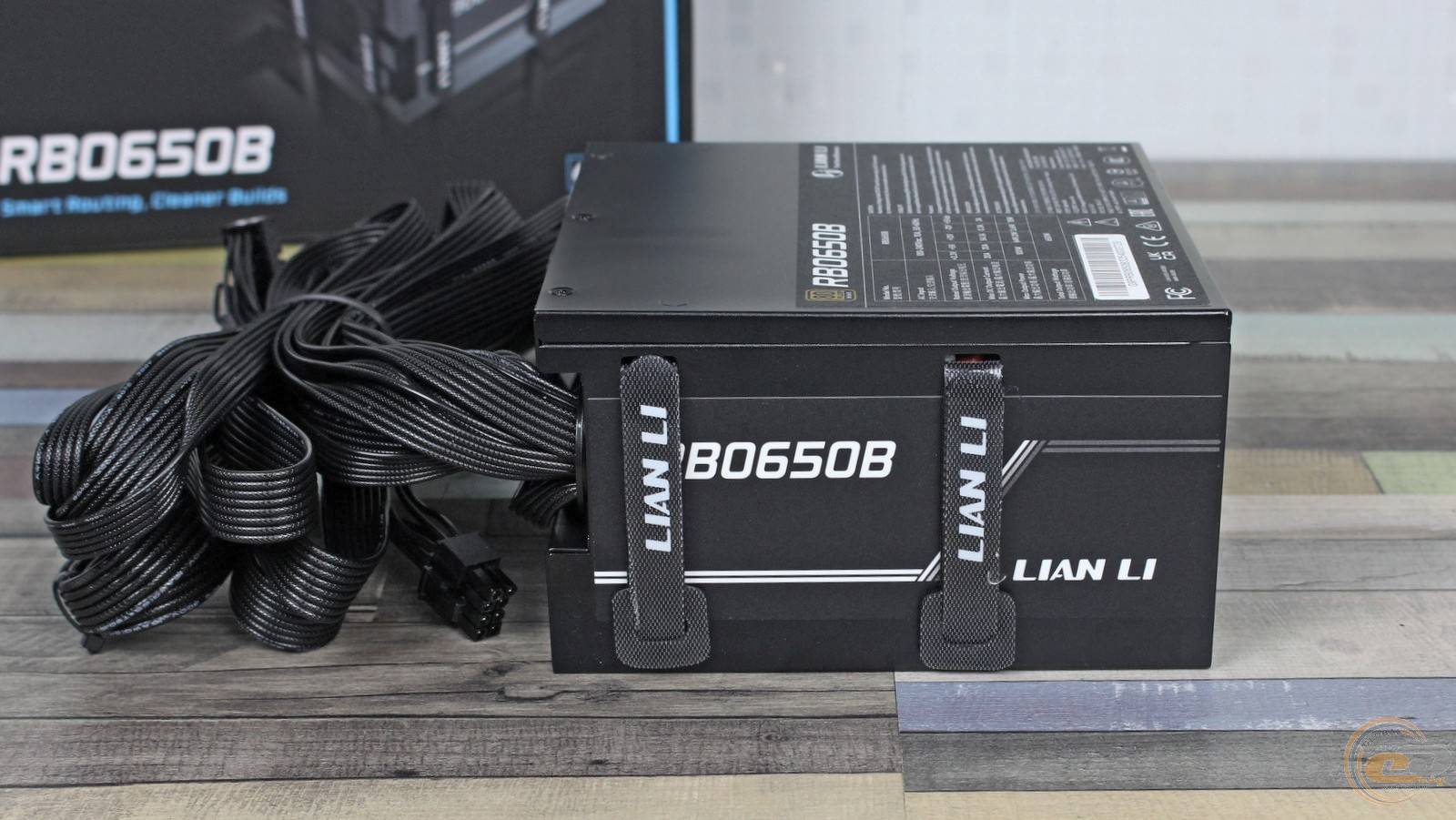

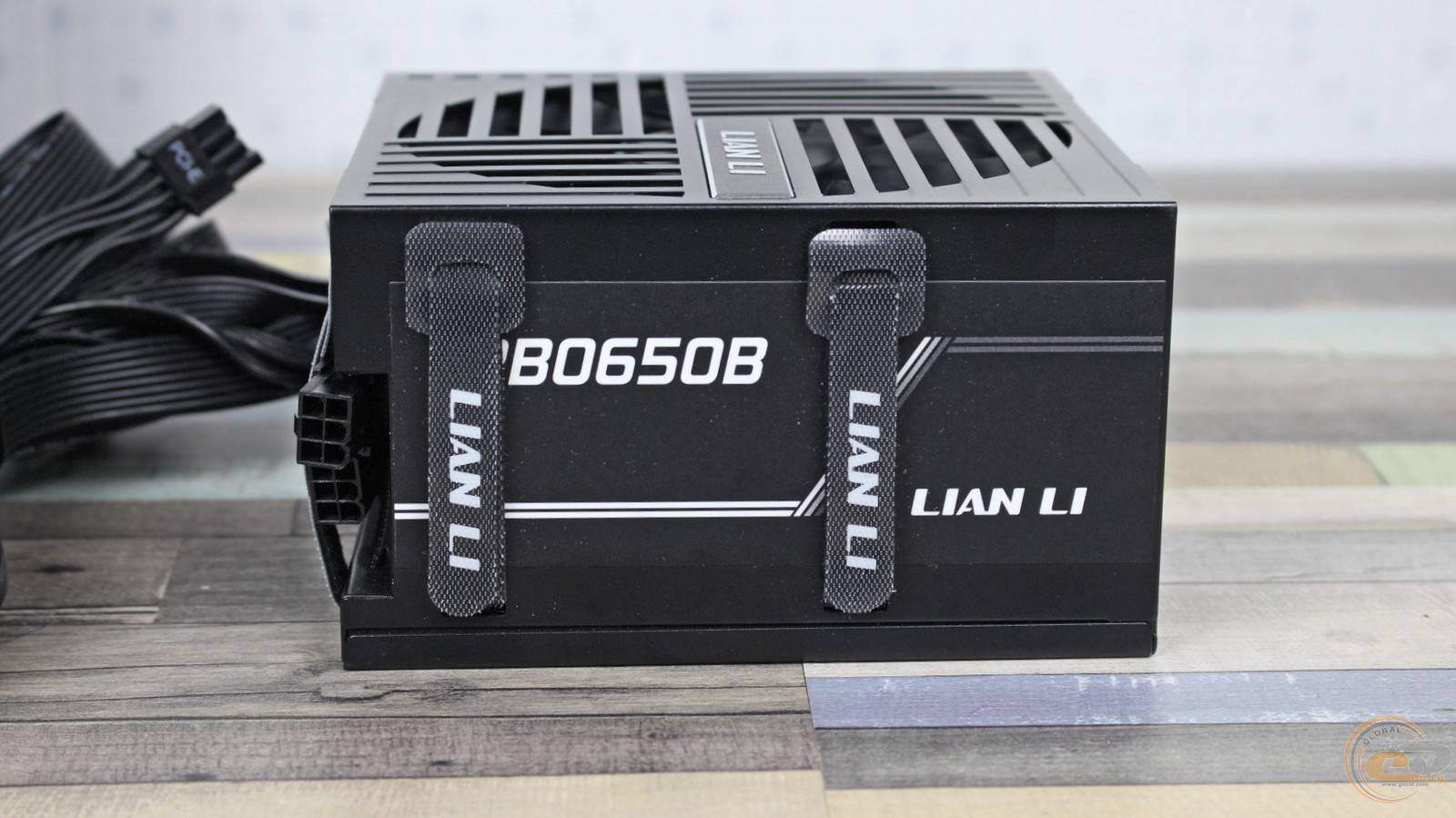

Обидві боковини отримали стяжки-липучки з фірмовою символікою. Це цікавий підхід для напівмодульного блока живлення, який дозволяє охайно сховати невикористовувані кабелі.

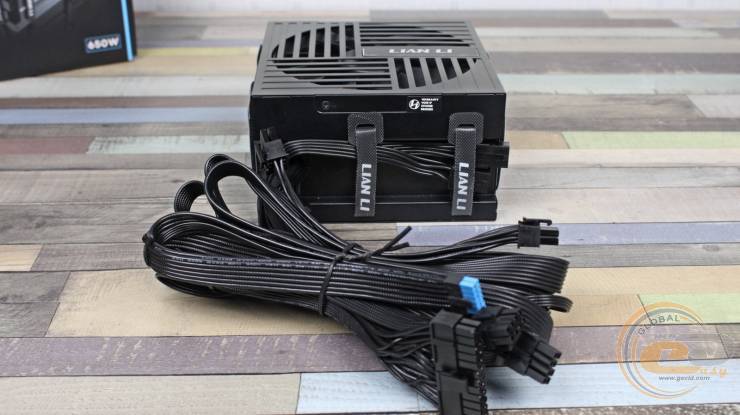

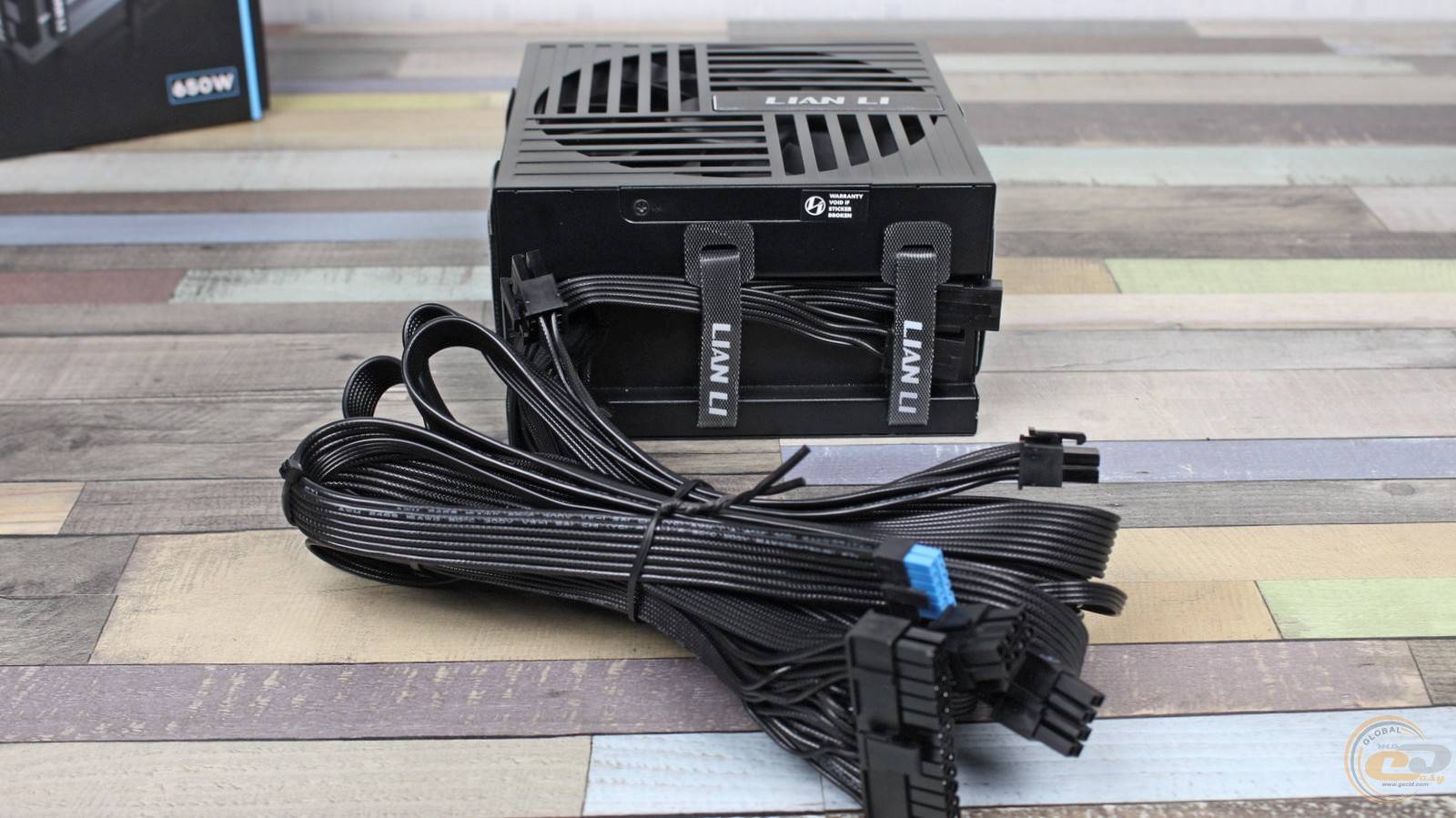

Ще пара таких стяжек розміщена на панелі з боку виходу кабелів. Тут же передбачений спеціальний кабельний канал глибиною 10 мм і шириною 40 мм, який допомагає впорядкувати пучок проводів і спрямувати їх у потрібний бік.

Кілька рядків про електротехнічні характеристики LIAN LI RB 650B 650W. На відміну від багатьох доступних «бронзових» блоків живлення, тут використовується роздільна стабілізація напруги замість групової. Як наслідок, потужність лінії +12В становить 649,2 Вт, що практично відповідає номінальній. Канали +3,3В і +5В мають спільну потужність 100 Вт (по 20 А на кожен). Також передбачена підтримка широкого діапазону вхідних напруг — від 100 до 240 В.

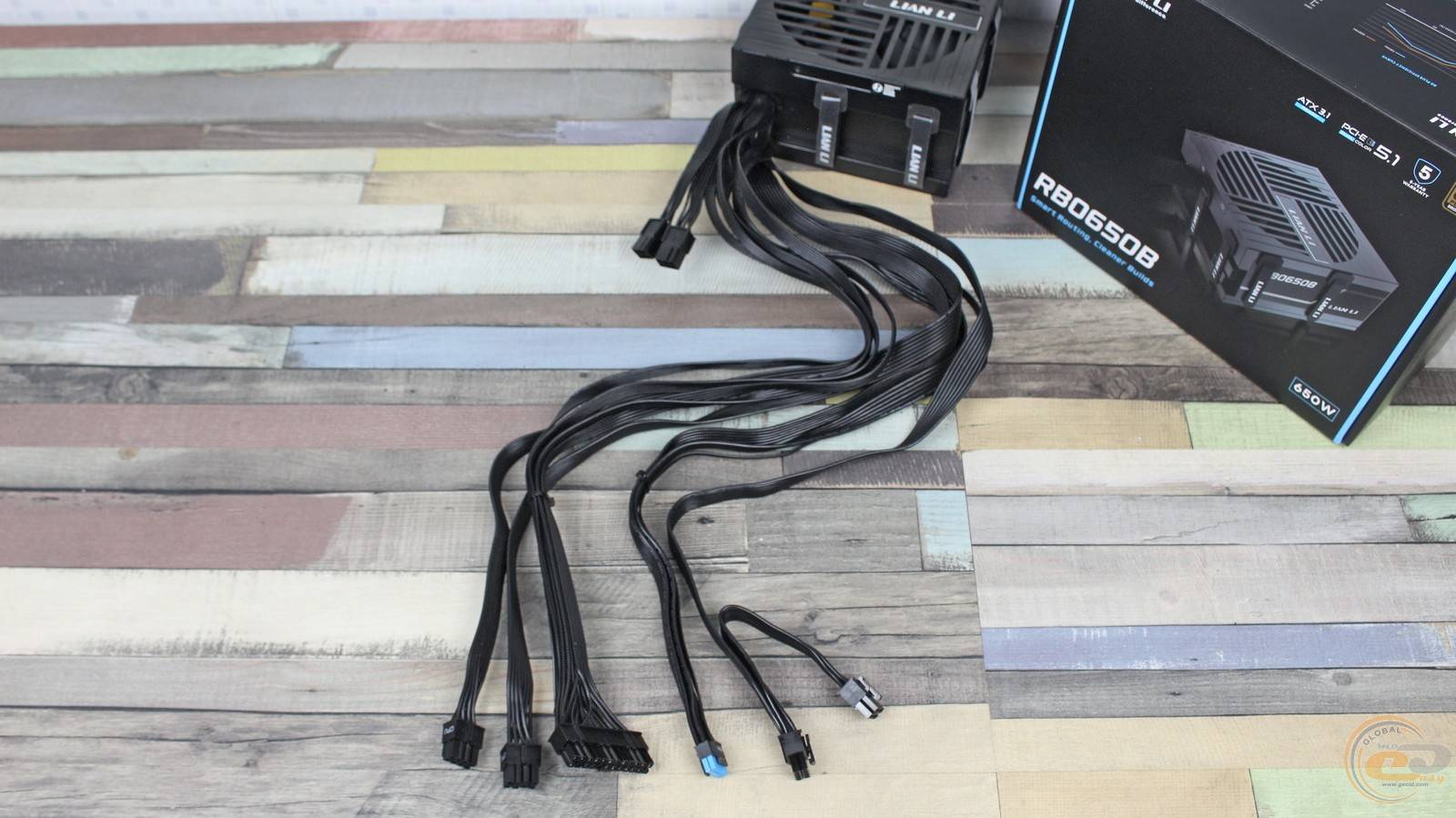

З корпусу виходять плоскі кабелі-шлейфи переважно калібру 18AWG. Винятком є PCIe 5.1 (12V-2×6), виконаний із товстіших проводів 16AWG.

Набір конекторів:

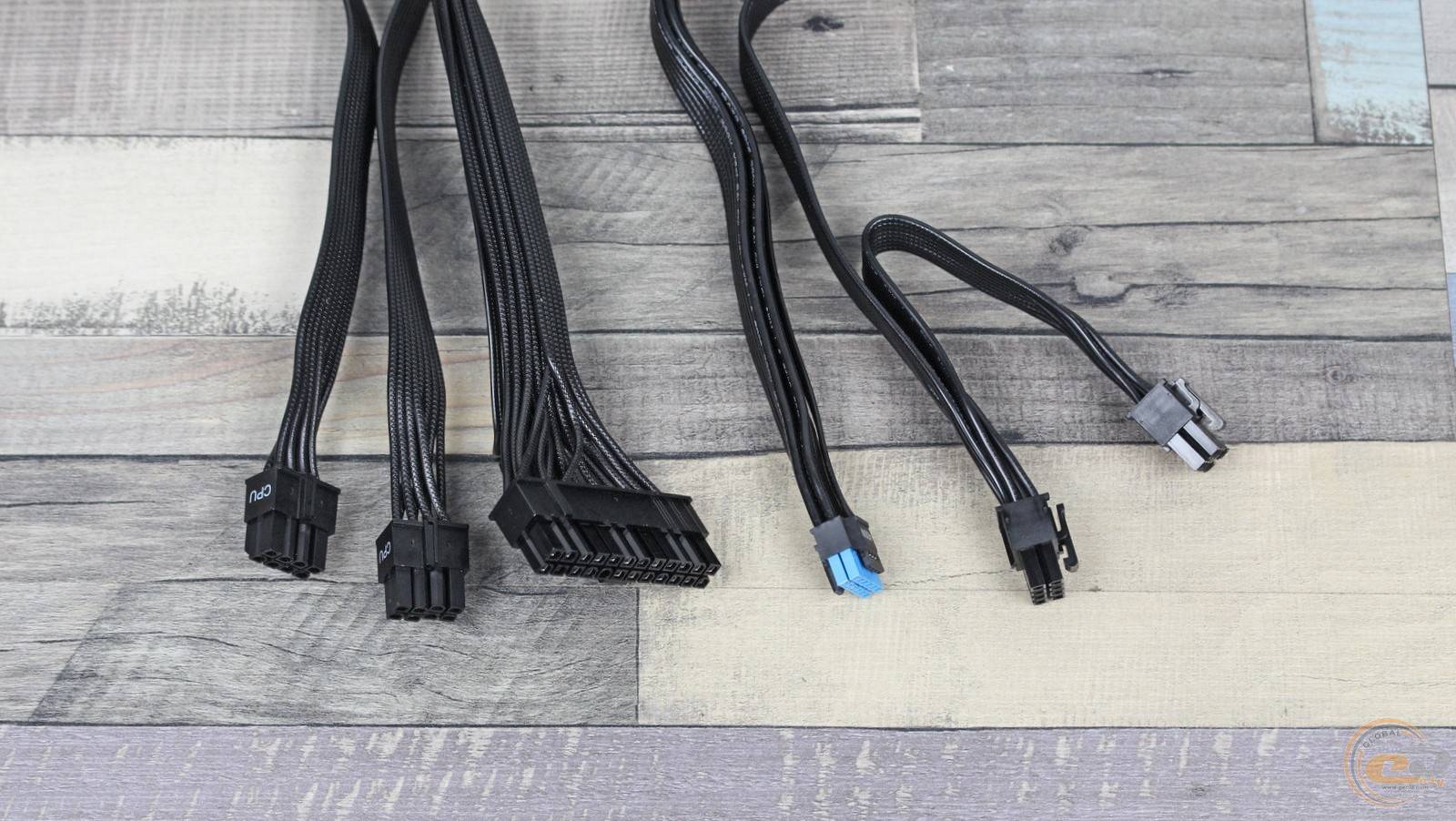

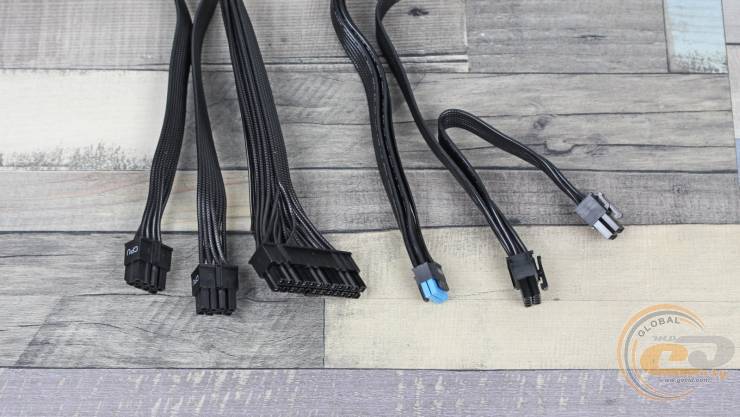

У чималенькому списку є: 20+4-контактний ATX, пара 4+4-контактних ATX12V, сучасний 450-ватний PCIe 5.1 (12V-2×6) та два 6+2-контактні PCIe.

Два кабелі для периферії з п’ятьма SATA та двома PATA зроблені модульними, що логічно, адже сучасна система може обійтися без таких пристроїв. А от відповідні 6-контактні роз’єми для їх підключення розташовані не в корпусі, а на коротких проводах, виведених із нього. Такий підхід додає зручності при встановленні блока живлення в глибині корпусу. Недоліком є збільшення кількості контактних з’єднань, хоча для периферійних кабелів це не критично.

Ховаються ці проводи у спеціальному кабельному каналі.

Поруч передбачена ще пара гвинтів, які скріплюють корпус; один із них прикритий гарантійною наліпкою.

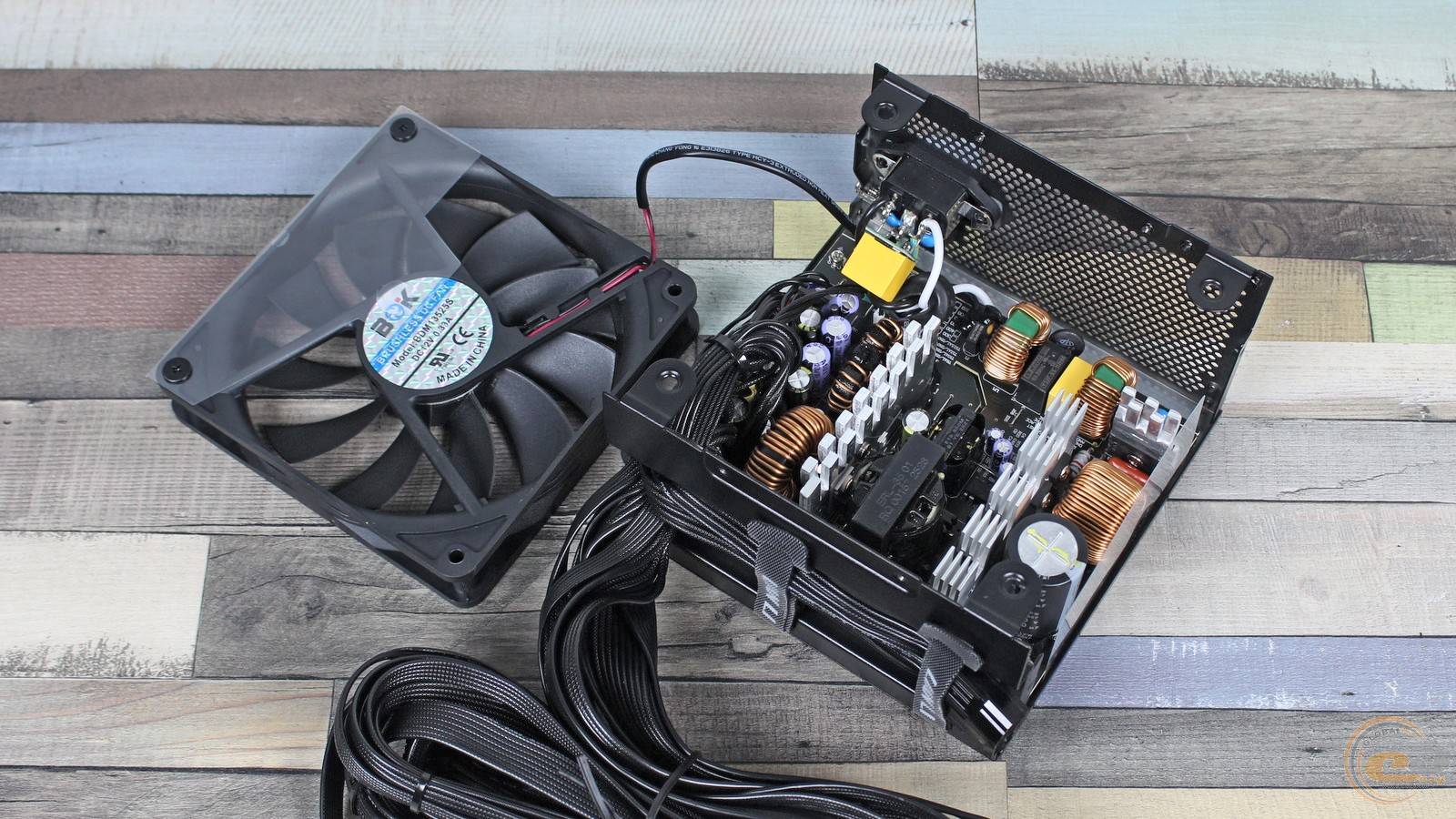

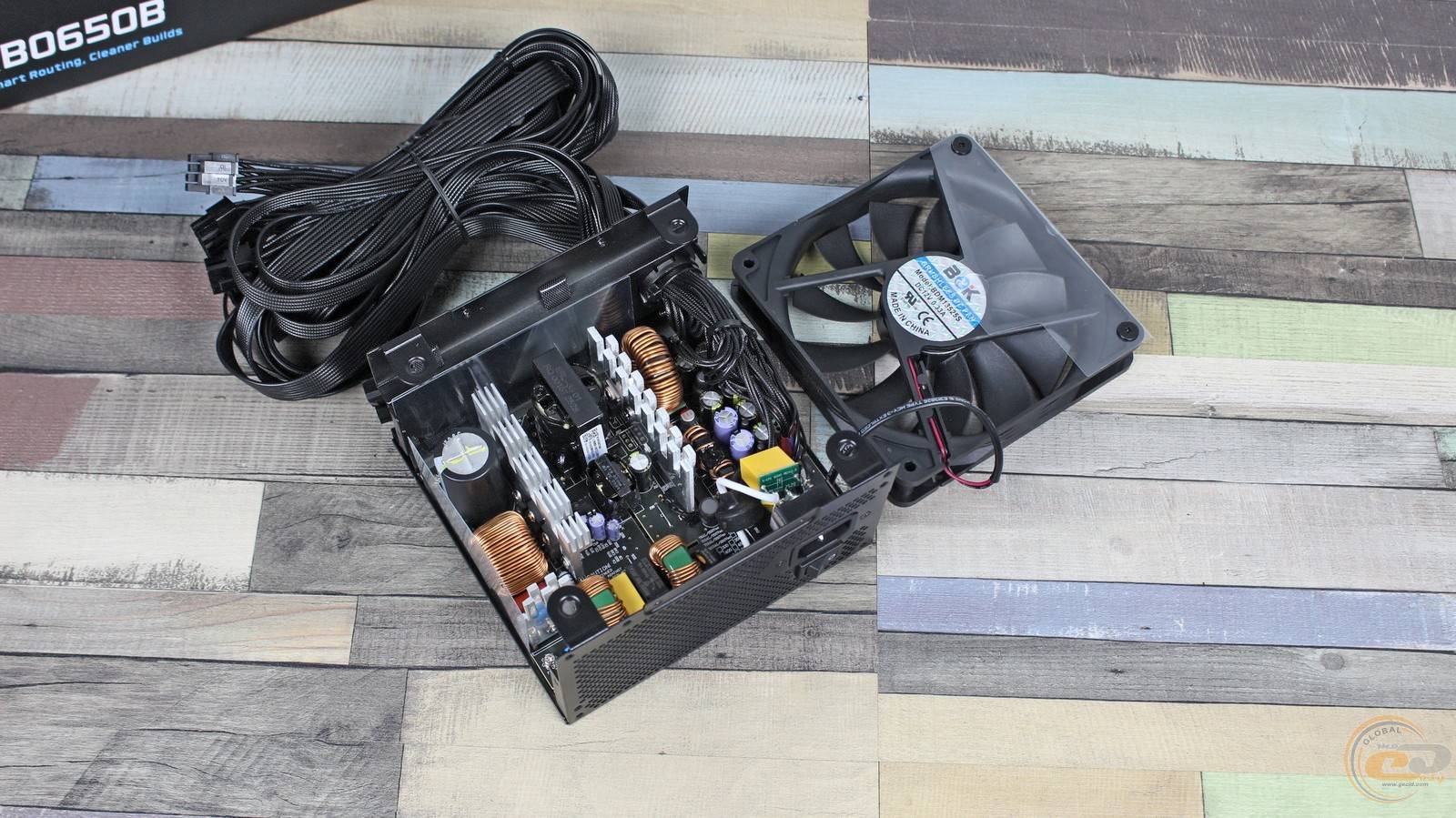

Внутрішня будова

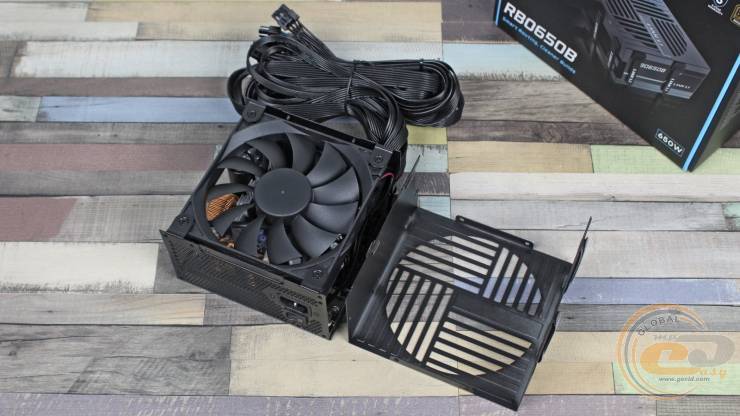

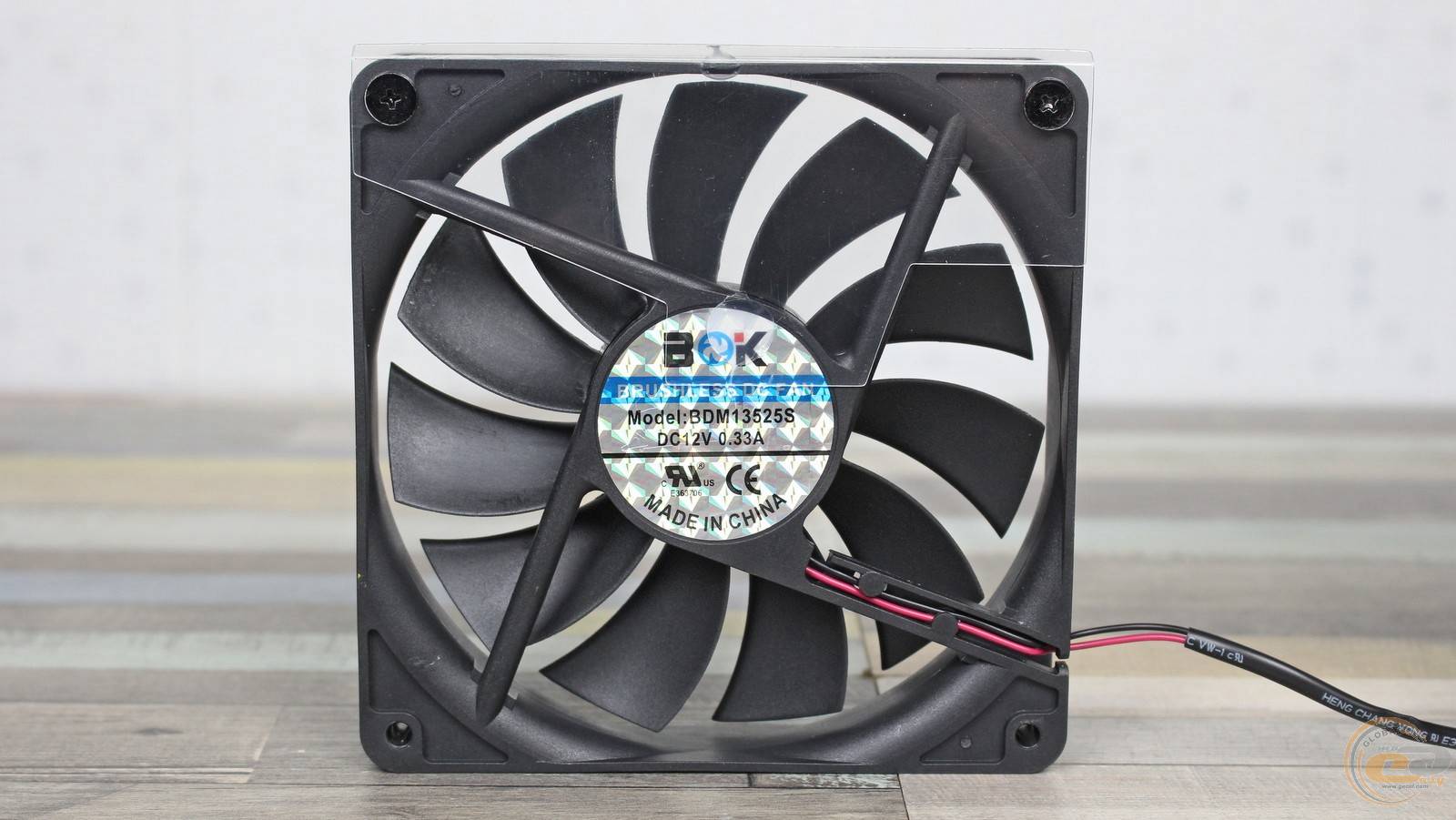

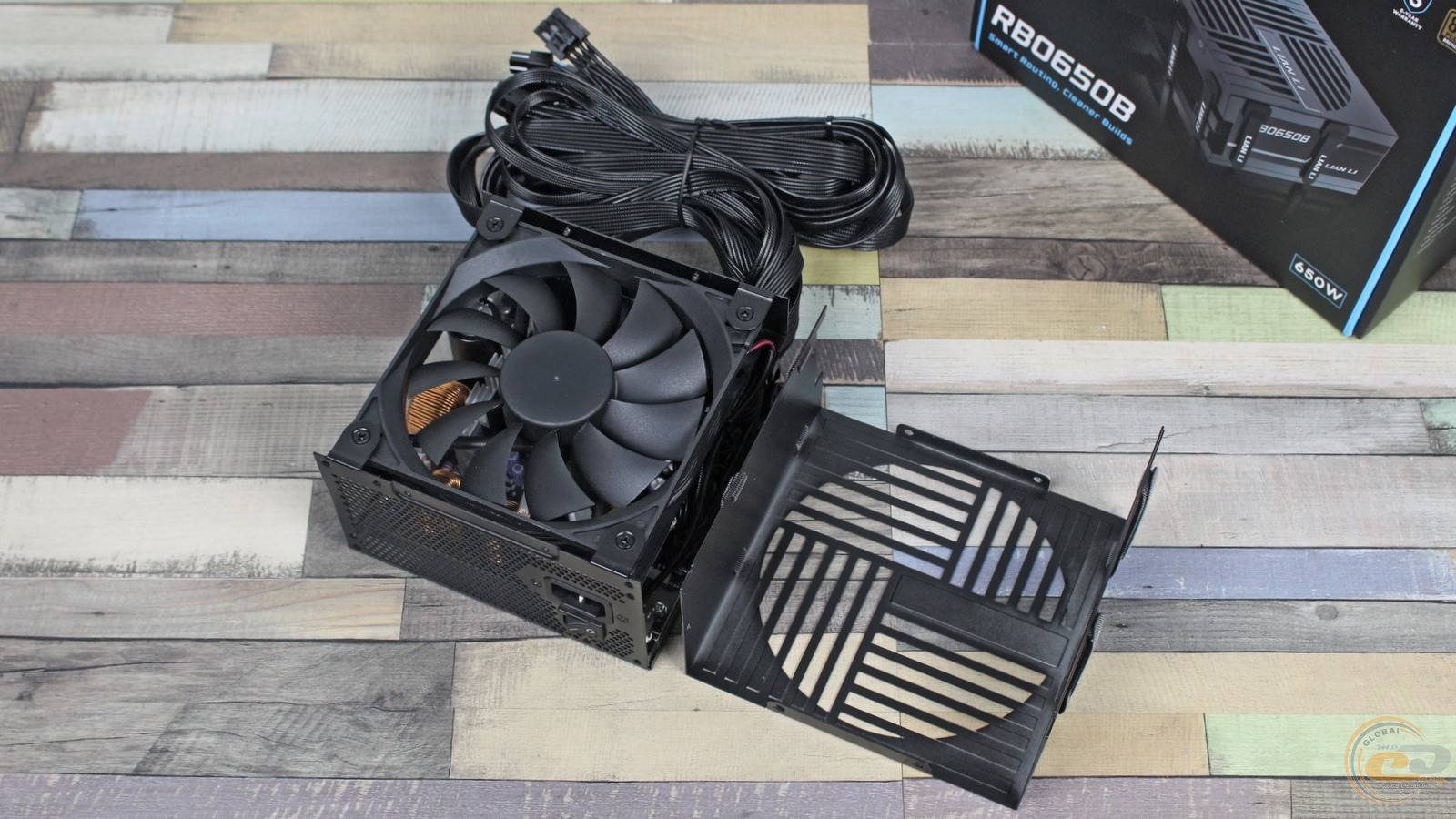

Вентилятор BOK BDM13525S оснащений гідравлічним підшипником (Hydraulic Bearing, HYB). Це компромісне рішення: він досить тихий і надійніший за втулку, але поступається ресурсом FDB та кульковим підшипникам.

Максимальне енергоспоживання вертушки становить 4 Вт (12 В при 0,33 А). Додатково вона оснащена прозорою пластиною для скерування повітря на найбільш гарячі компоненти.

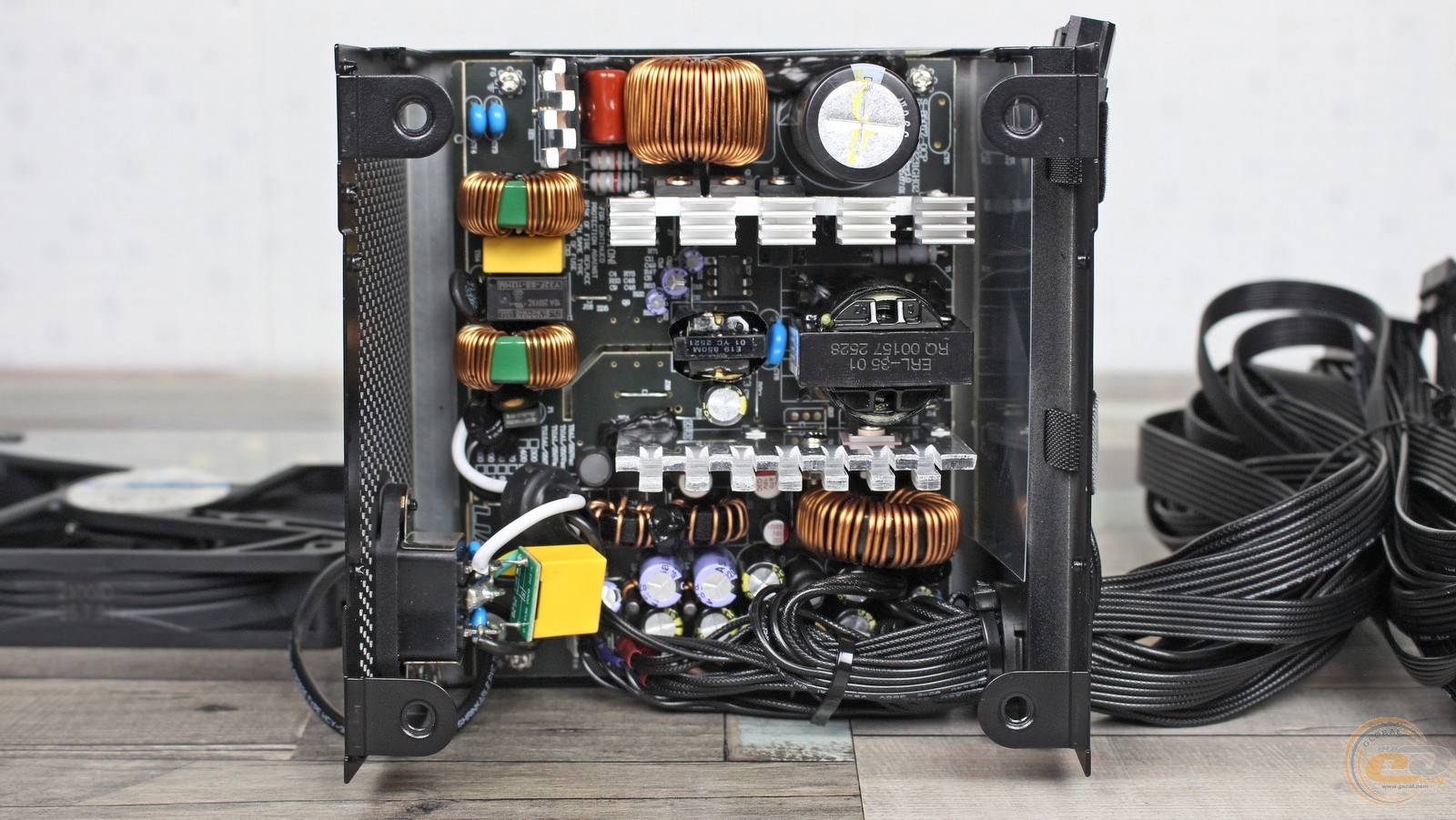

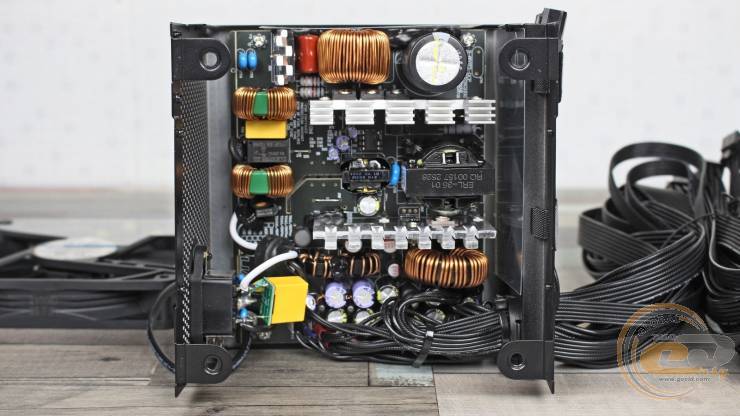

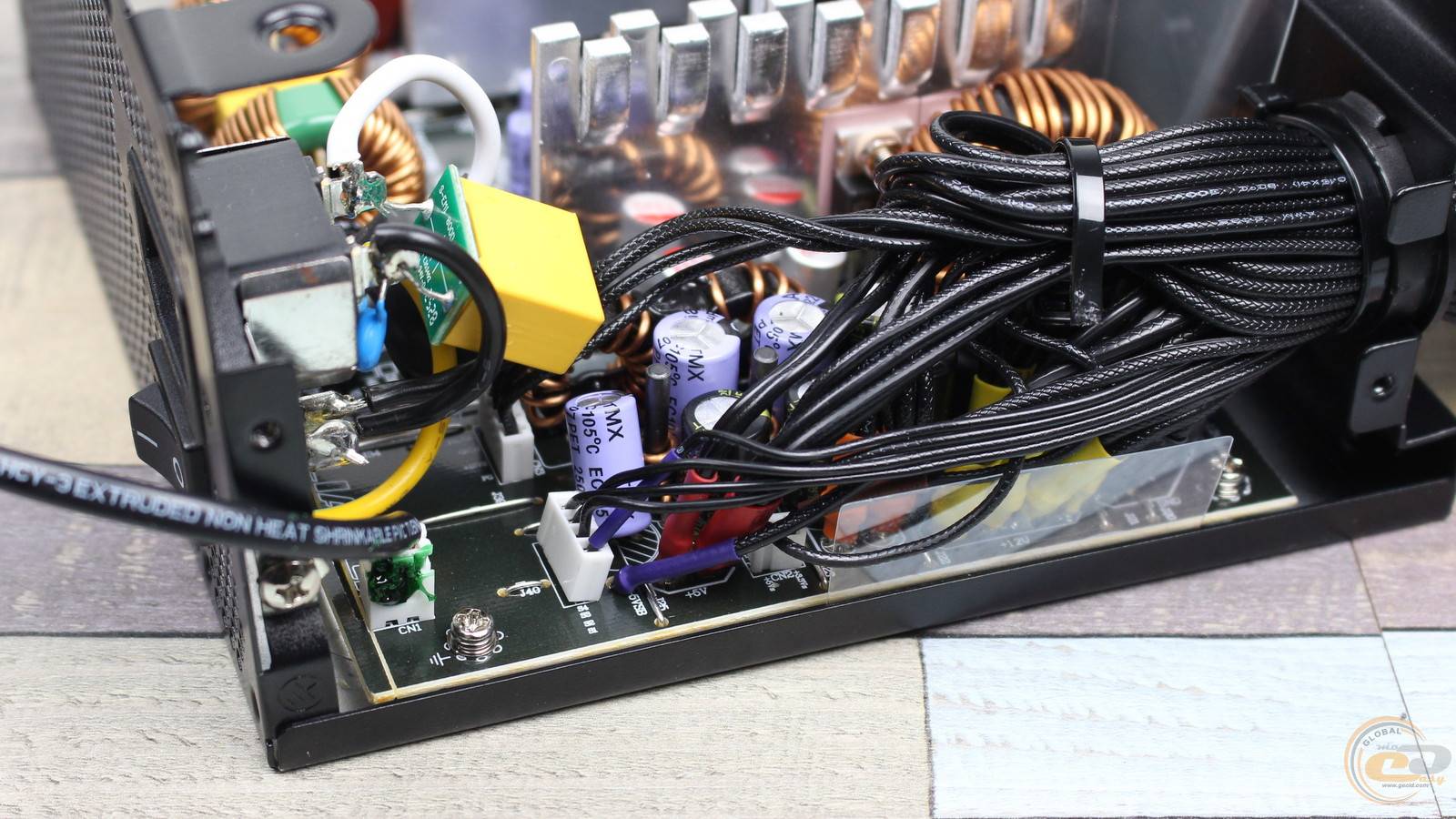

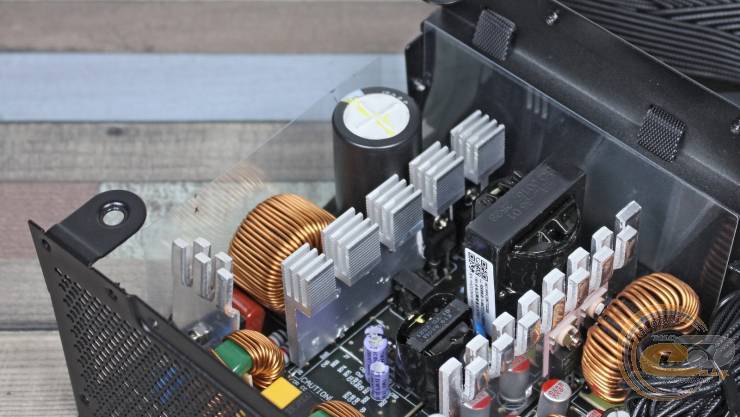

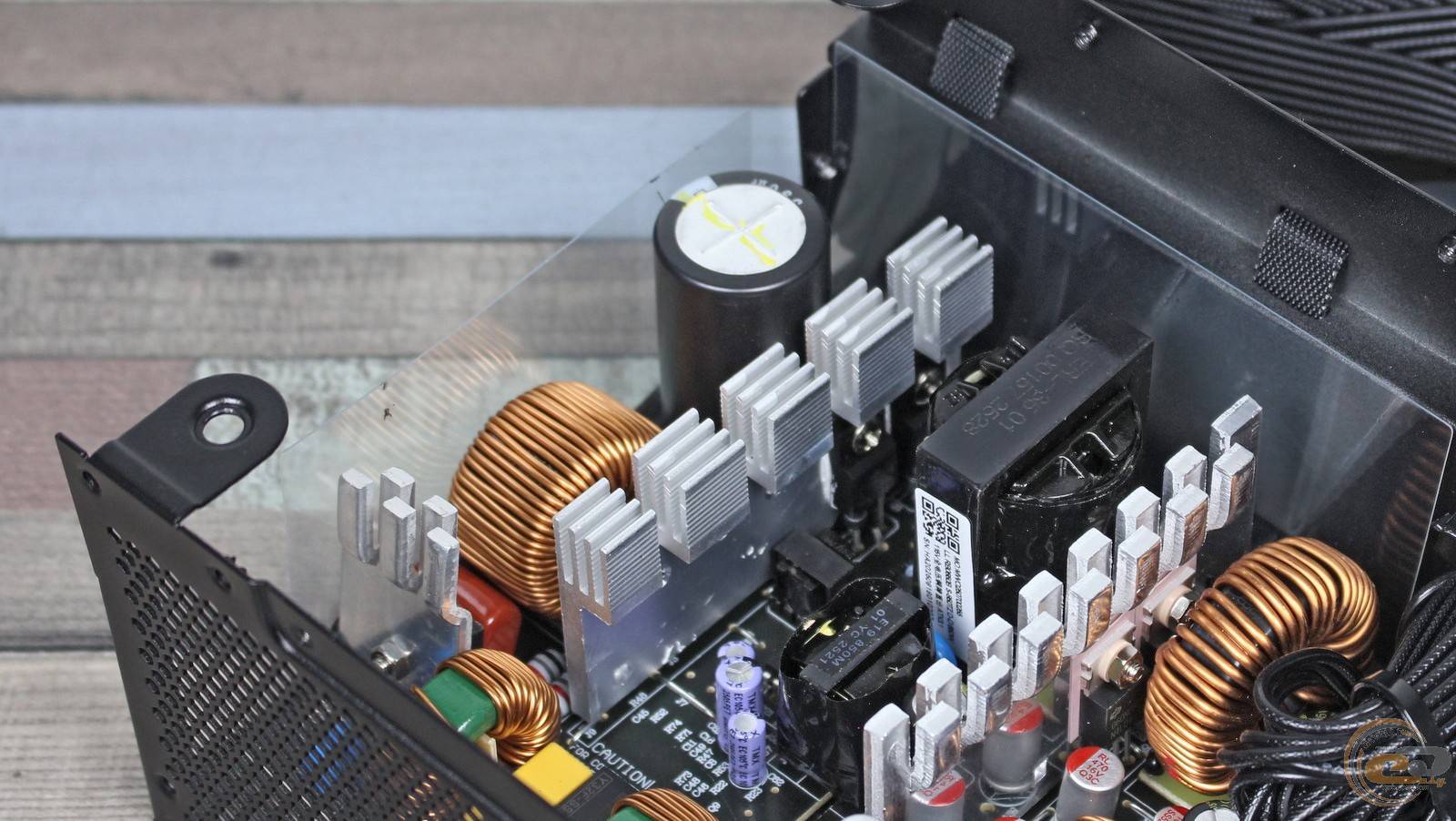

Переходимо до схемотехніки LIAN LI RB 650B 650W. EMI-фільтр містить усі необхідні компоненти: два дроселі, X- та Y-конденсатори, а також елементи захисту — варистор, терморезистор і реле.

Діодна збірка отримала індивідуальне охолодження, як і належить пристрою з широким діапазоном вхідних напруг.

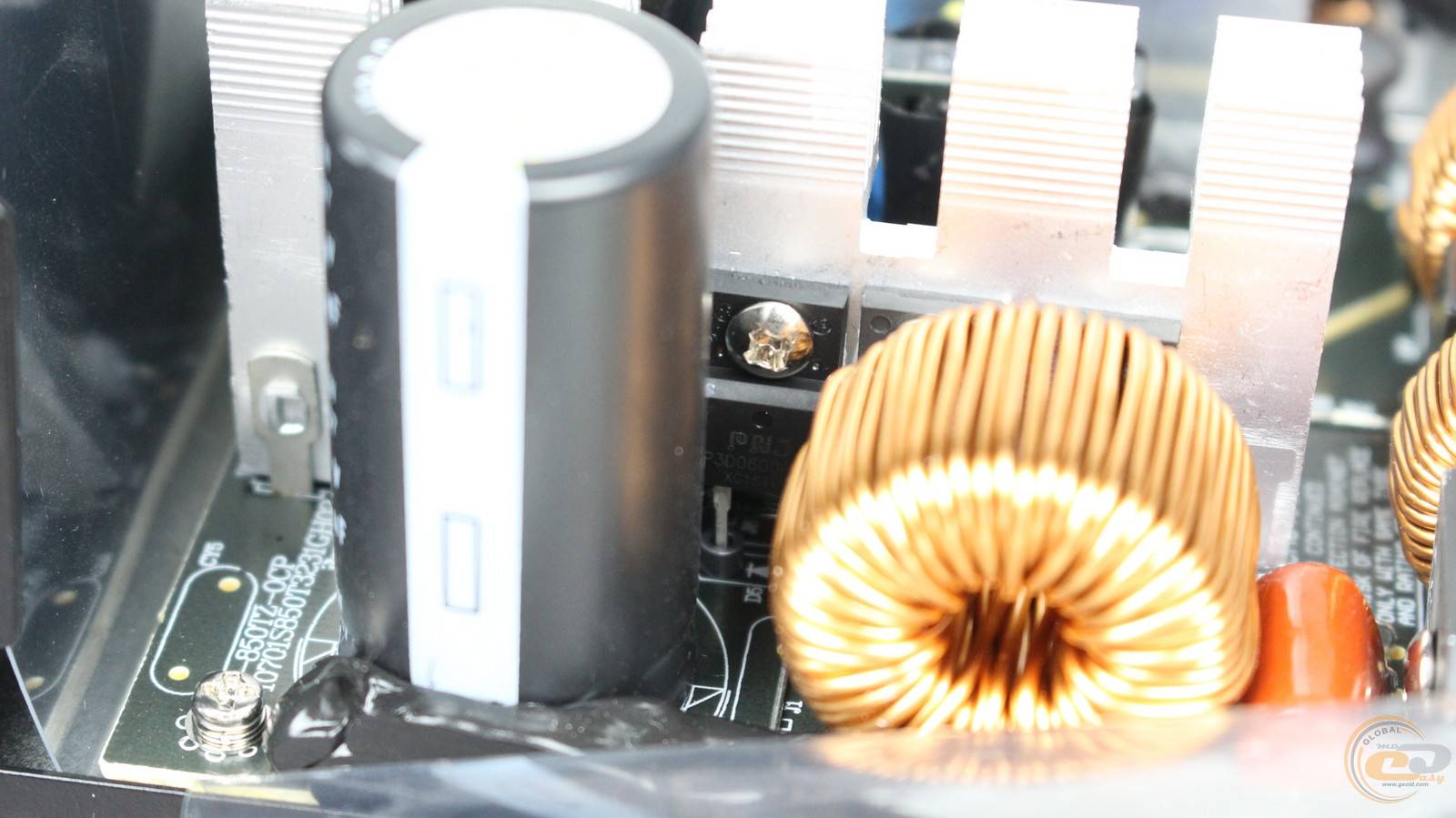

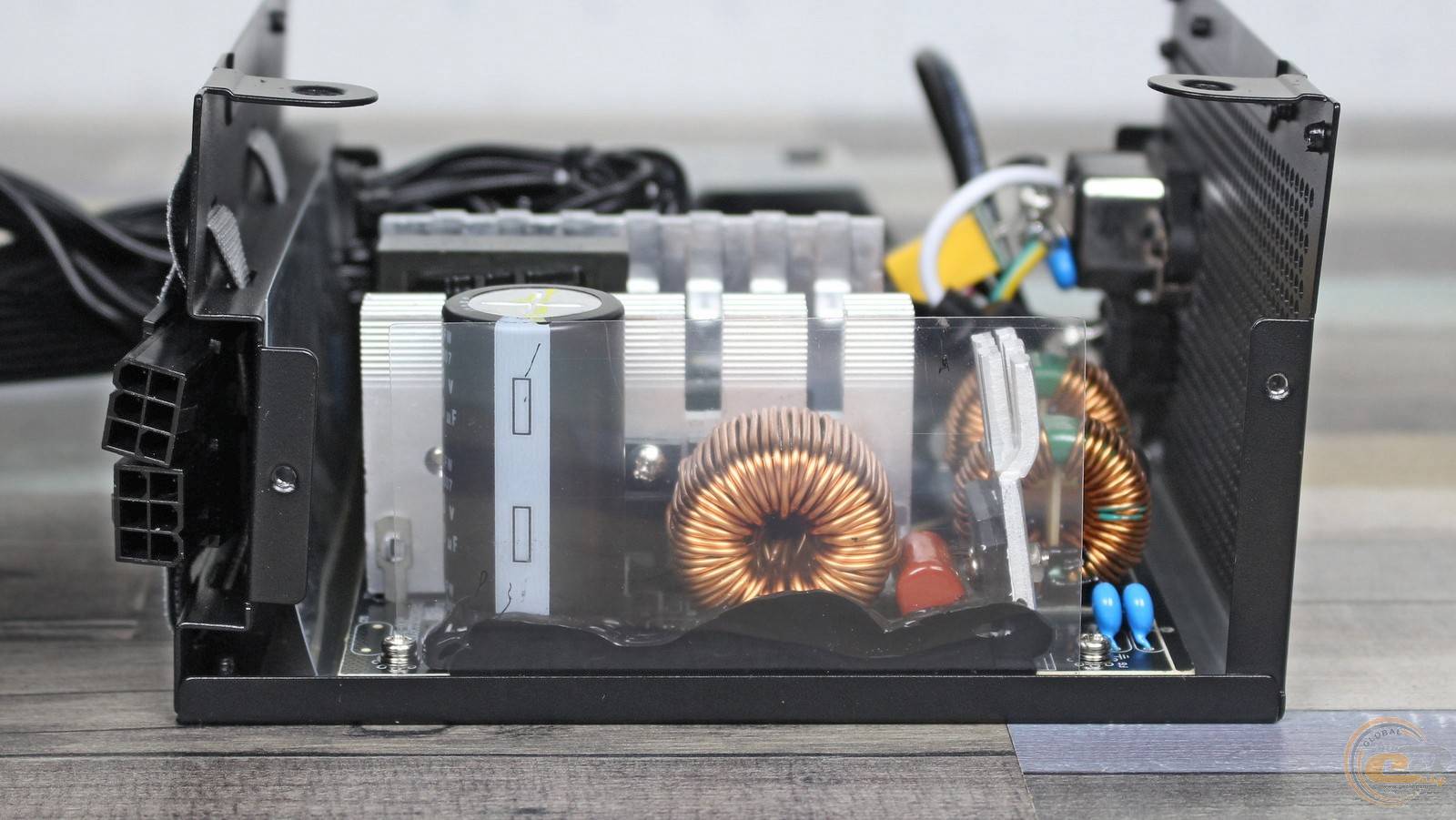

Розташований поряд вузол APFC включає габаритний дросель та тріо силових елементів на спільному радіаторі.

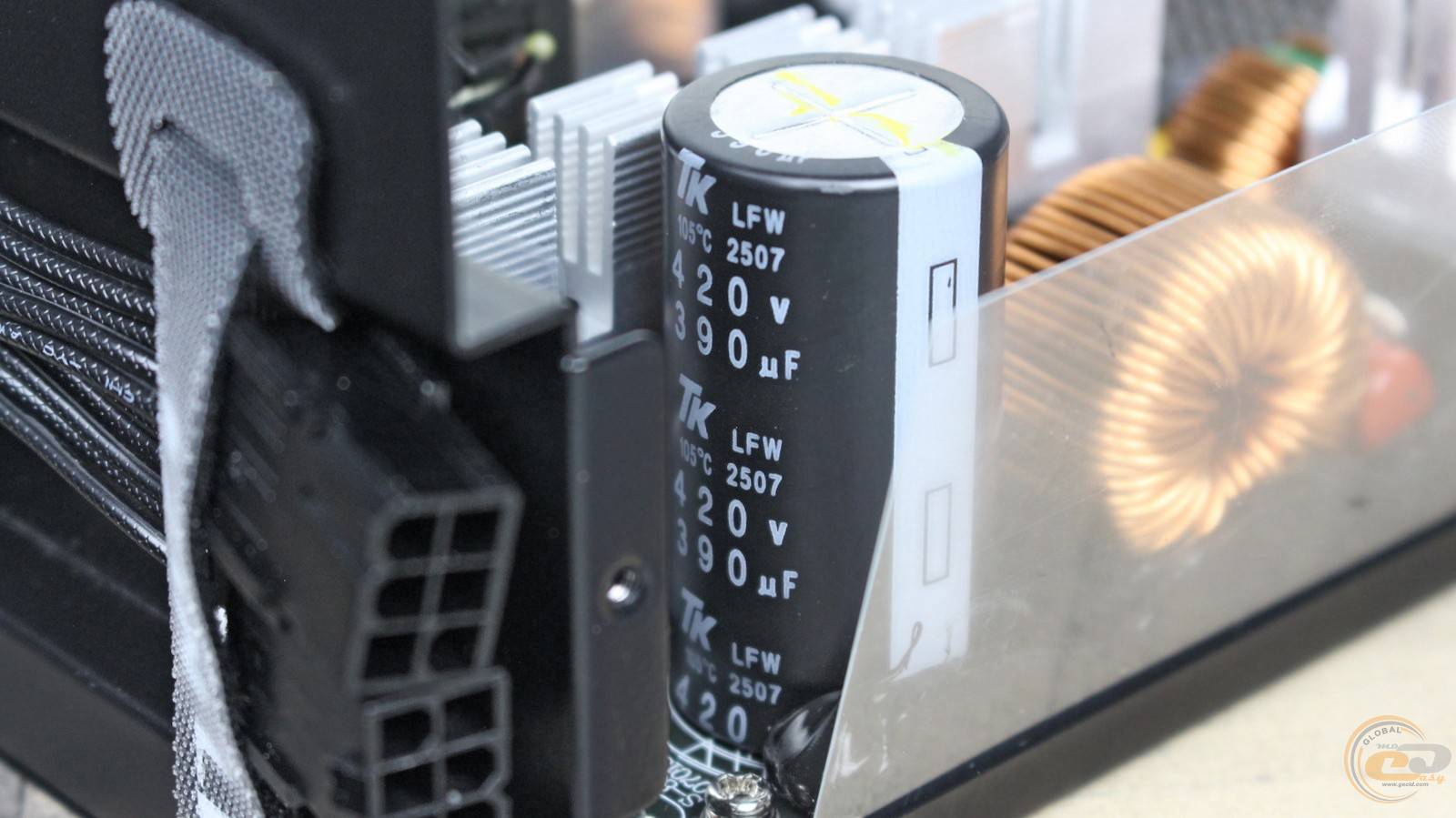

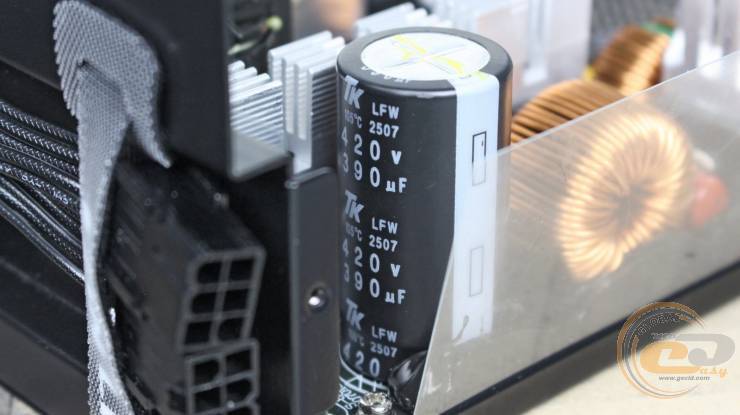

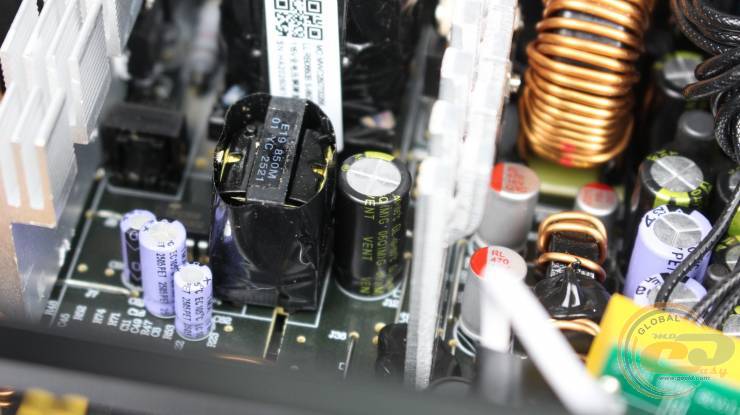

Один із найцікавіших елементів — вхідний конденсатор. Це високотемпературний елемент японської компанії TK ємністю 390 мкФ, що є скромним показником для 650-ватника.

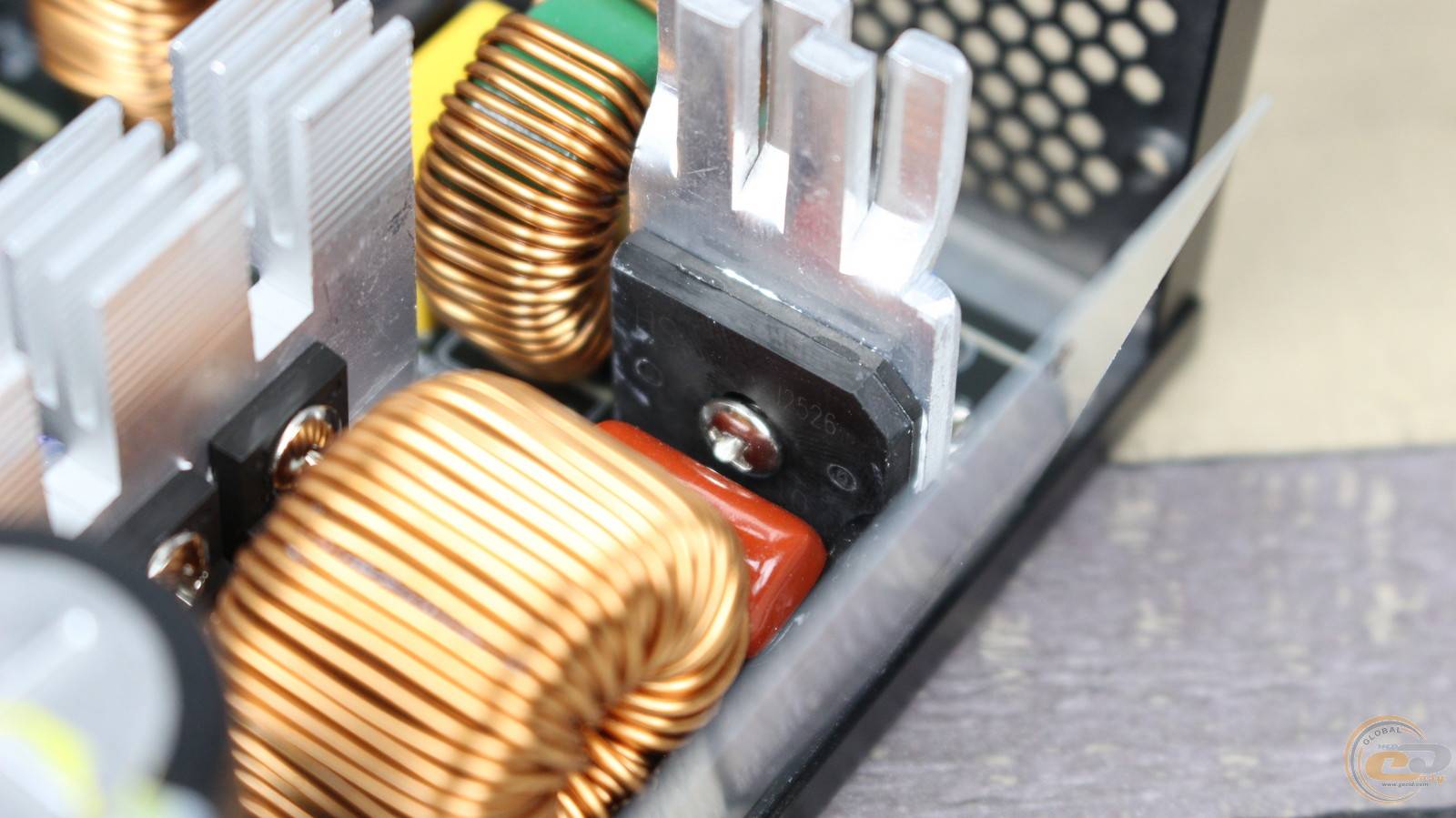

На зворотному боці вже згаданого радіатора розташовані два транзистори — ключі топології Two-Transistor Forward, яка часто зустрічається у недорогих блоках живлення.

Основний трансформатор виконаний на сердечнику ERL35, типовому для пристроїв такої потужності.

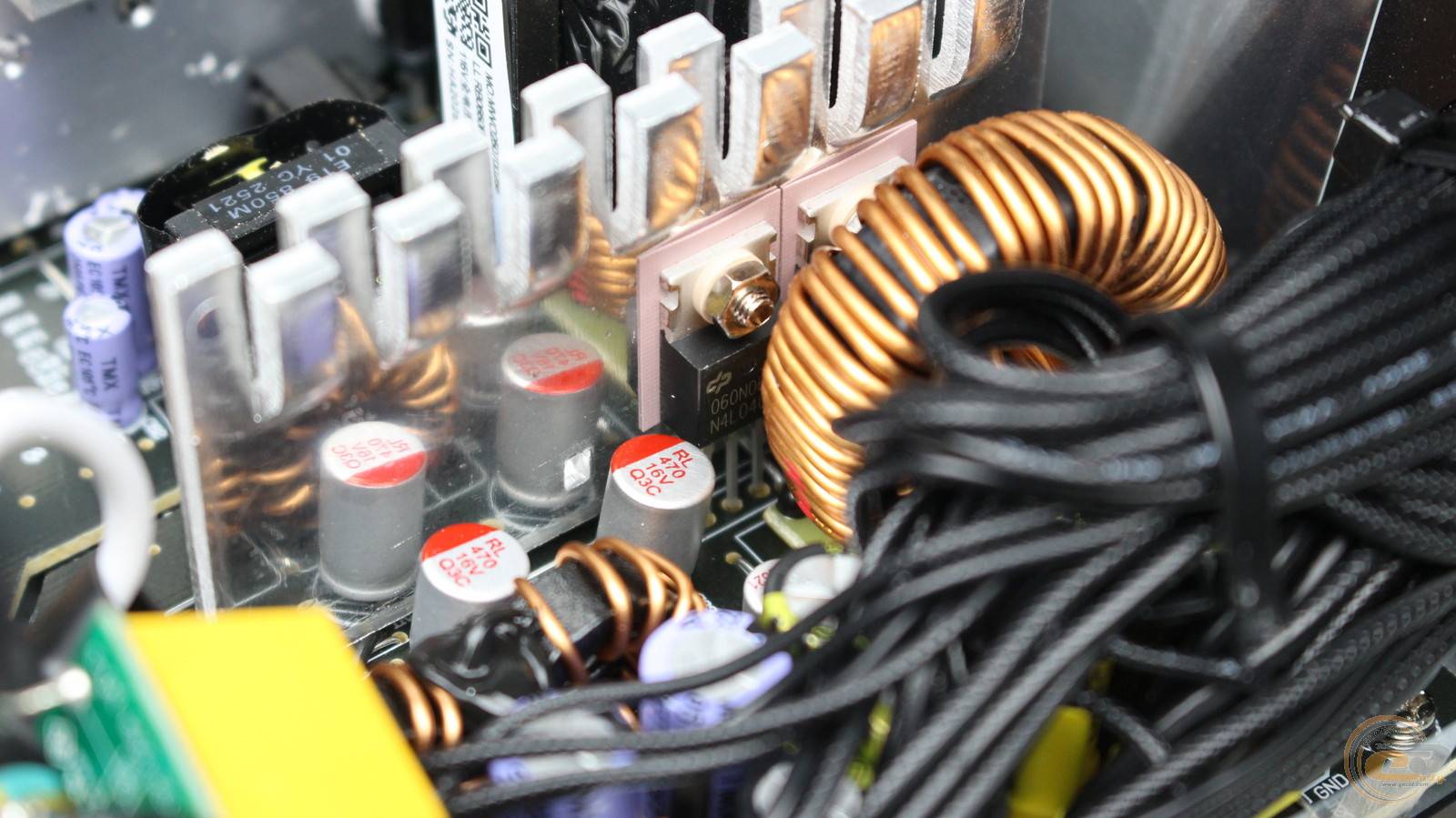

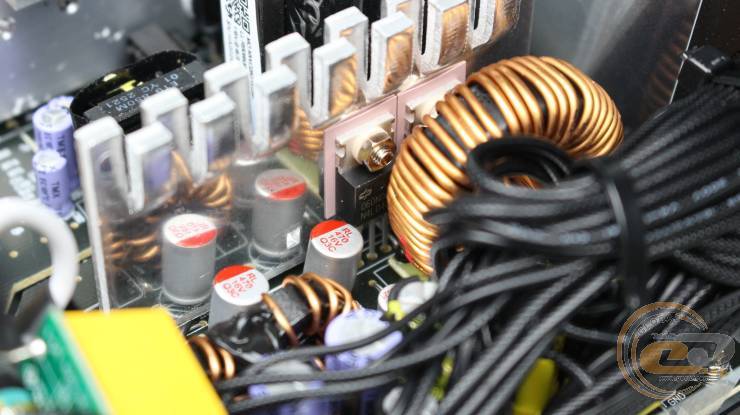

На виході застосована роздільна стабілізація напруги: для кожного каналу передбачений власний дросель. Це недорогий варіант, але значно кращий за групову стабілізацію.

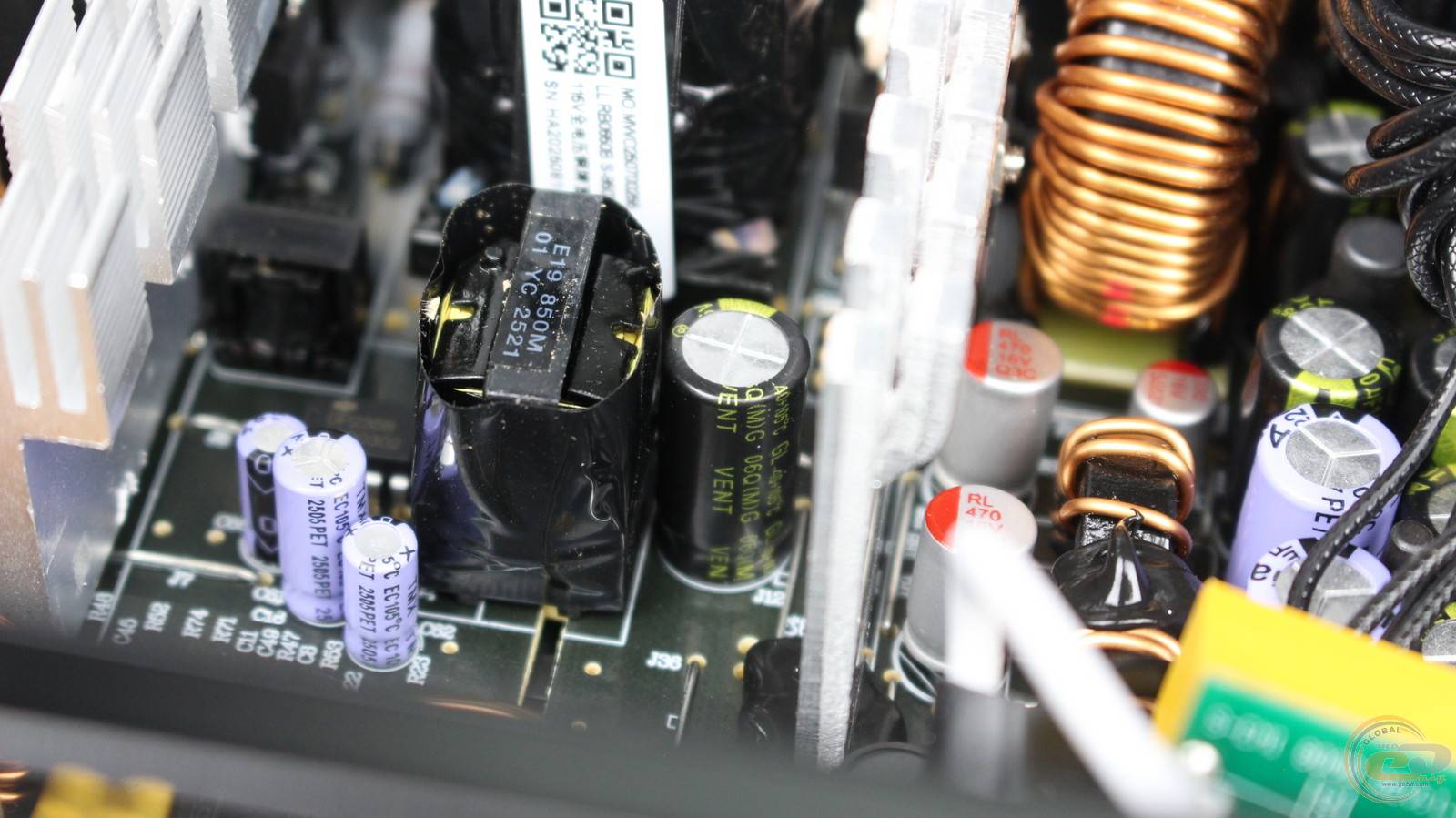

Тут же видно кілька надійних твердотілих конденсаторів,...

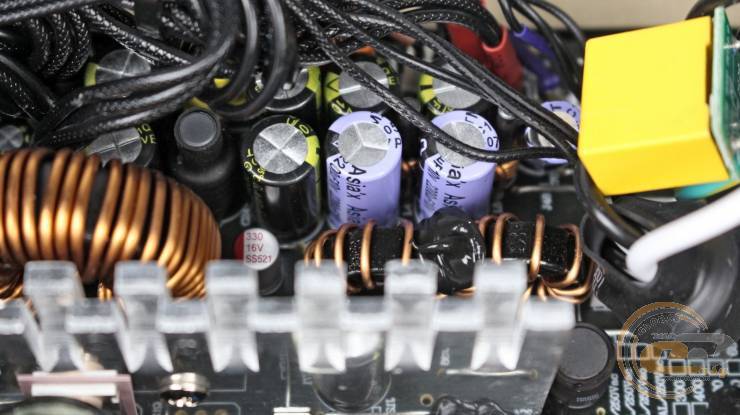

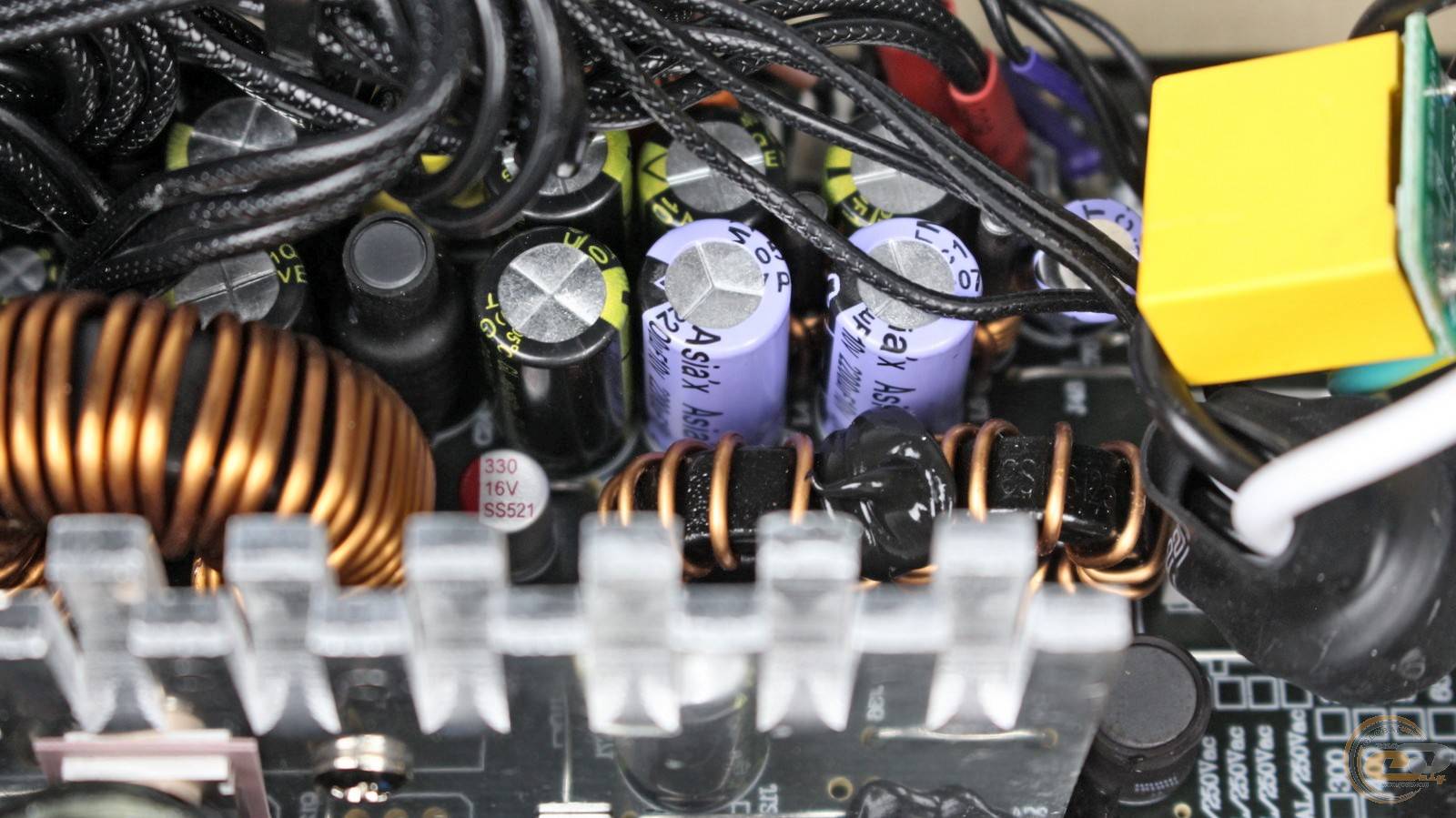

...тоді як у вузлі фільтрації використовуються високотемпературні електроліти Asia’X (Китай) і CapXon (Тайвань).

Подібні елементи присутні й в інших вузлах.

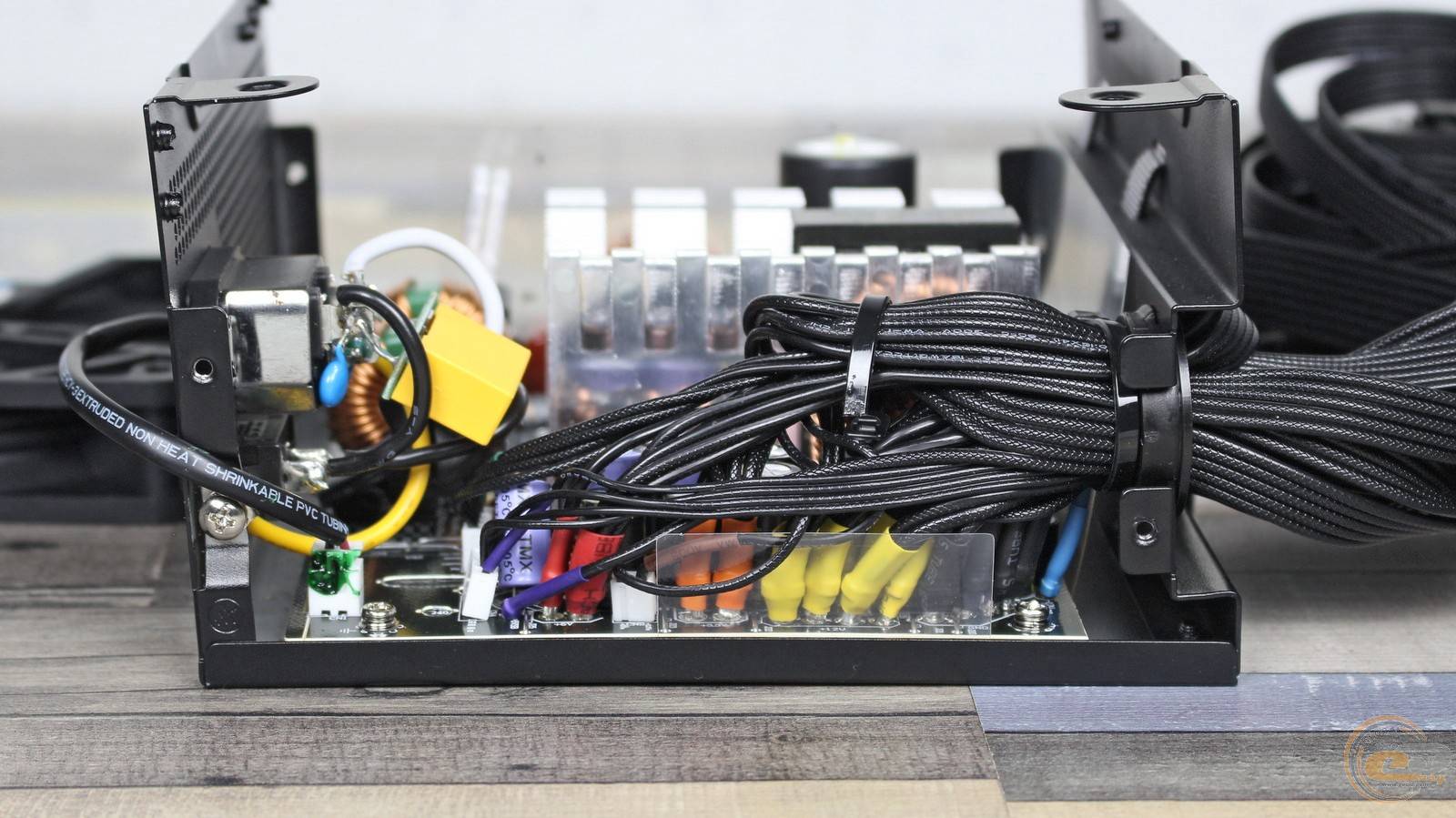

Вихідні кабелі припаяні безпосередньо до основної плати, а їх кольорове маркування дозволяє легко визначити лінії живлення.

LIAN LI RB 650B 650W має повний набір захистів, що відповідає сучасним вимогам до блоків живлення. Ось їх перелік:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перегрівання (OTP)
• від перевантаження за струмом кожного каналу (OCP).

Тестування

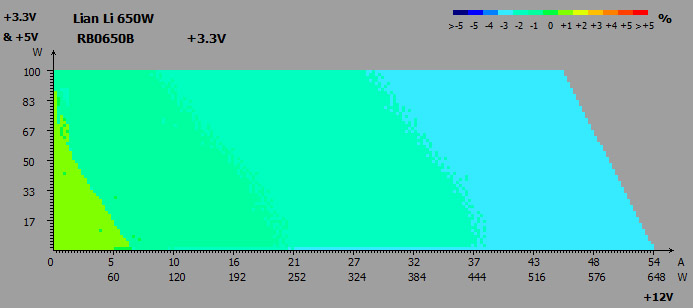

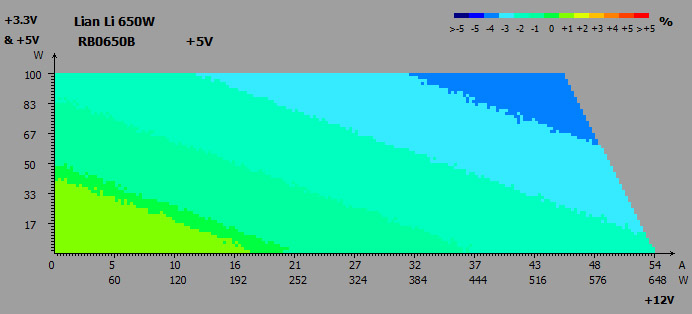

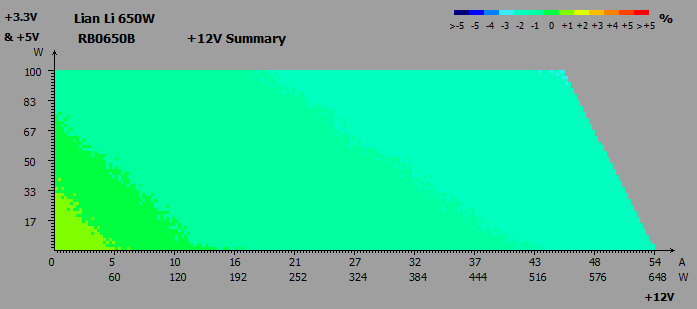

Крос-навантажувальні характеристики

А тепер до тестів. Згідно зі стандартом ATX12V, допустимий діапазон відхилень напруг становить ±5% від номіналу.

Результати тестів:

• лінія +3,3В: від -3% до +1%;
• лінія +5В: від -4% до +1%;
• лінія +12В: від -2% до +1%.

Напруги основних ліній живлення відхилялися у межах від -4% до +1% — це хороший результат, що підтверджує ефективність роздільної стабілізації.

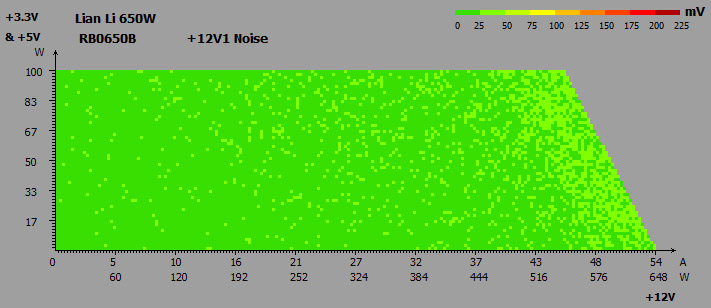

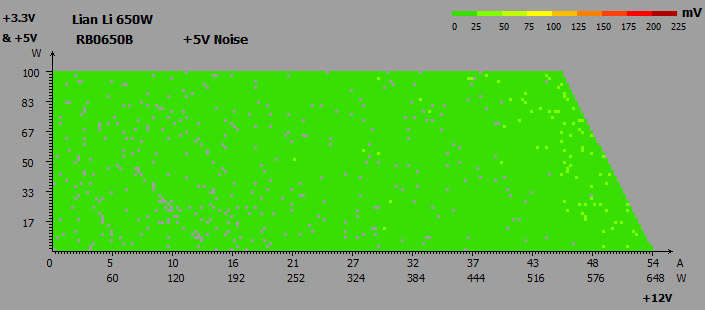

Шуми і пульсації

Для стандарту ATX12V допустимі значення рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

Отримані значення були в межах 50 мВ на всіх трьох каналах, що можна оцінити як дуже добрий показник.

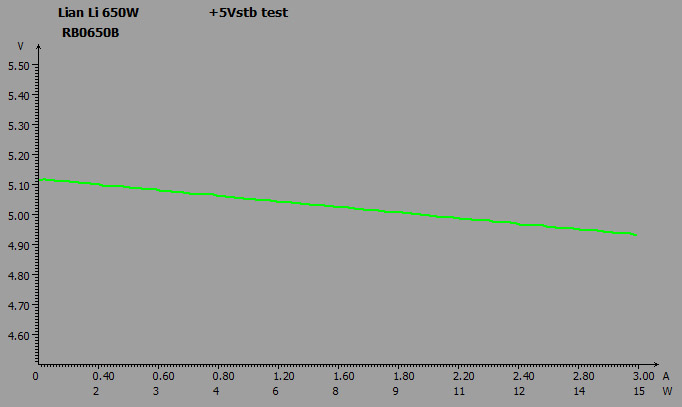

Чергова лінія живлення + 5VSB

Напруга чергової лінії також залишалася у вузьких межах від 5,11 до 4,93 В (+2,2% до -1,4%).

PF

Зміна PF залежно від навантаження:

Модуль APFC працює дуже добре: вже при навантаженні 220 Вт коефіцієнт PF становив 0,95, а максимальні значення сягають 0,98.

ККД

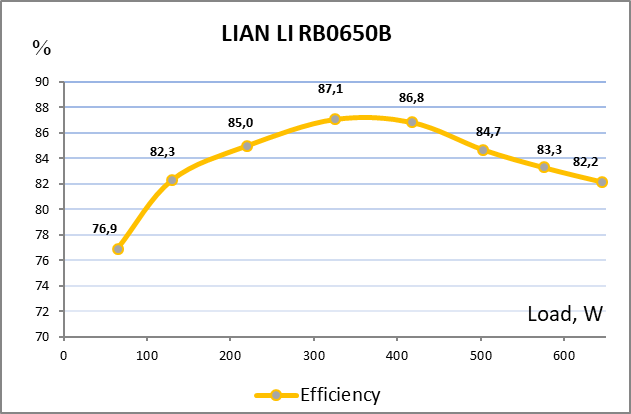

Тести підтвердили відповідність LIAN LI RB 650B 650W сертифікації 80 PLUS Bronze, адже при навантаженні від 20% до 100% ККД не опускається нижче 82%. При цьому пікове значення перевищує 87%, що також є гідним результатом для свого класу.

Система охолодження

Графік роботи вентилятора близький до лінійного. До навантаження 250 Вт маємо частоту обертання до 1050 об/хв і дуже тиху його роботу. Далі пропелер тихо обертається до значення 450 Вт при максимум 1400 об/хв. І лише при вищому навантаженні шум підвищується до нижчого за середній, а частота обертання — до 1650 об/хв.

Температурний режим

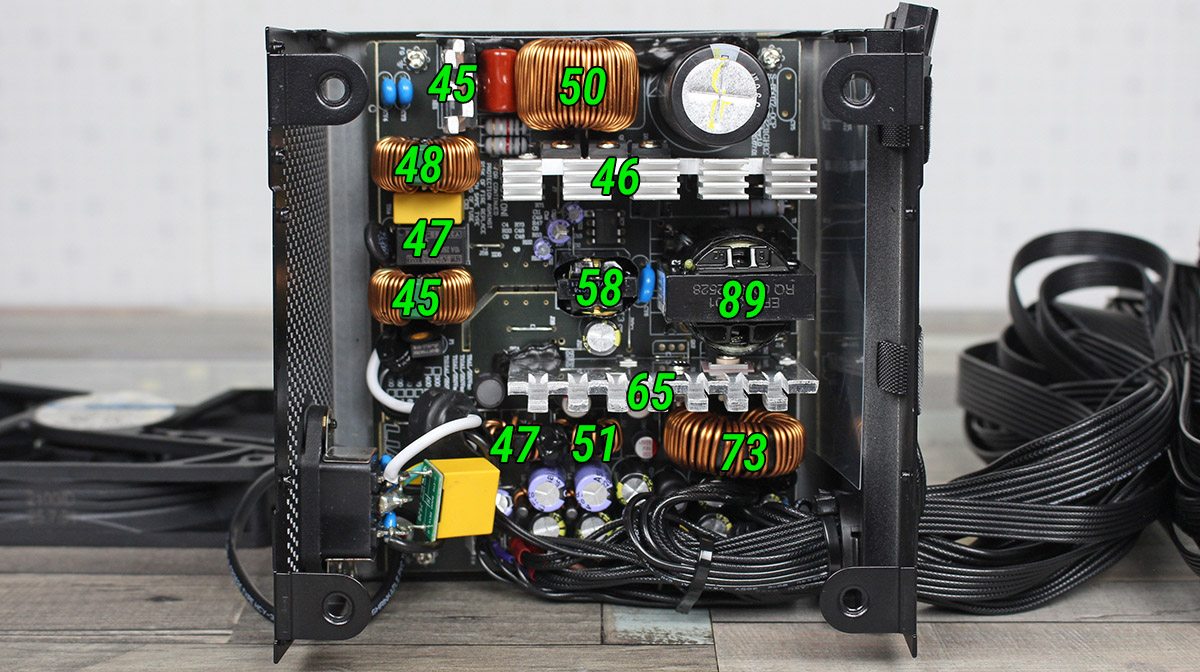

Після 20 хв роботи під навантаженням 600 Вт головний трансформатор прогрівся до 89°C. Це значення на межі допустимого, але воно було отримане при досить спекотних 27°C в приміщенні. Тож у таких умовах тривало навантажувати блок живлення вище 600 Вт не бажано.

Випробування на реальній конфігурації

Тестовий стенд:

Компонент	Модель
Процесор	Intel Core Ultra 5 245K (Socket LGA1851, 6P + 8E / 14 х 3,6 – 5,2 ГГц, PBP 125 Вт, MTP 159 Вт)
Материнська плата	GIGABYTE Z890M GAMING X (Socket LGA1851, Z890)
Оперативна пам’ять	2 × 16 ГБ DDR5-5200 Kingston FURY Beast (KF552C40BBK2-32)
Відеокарта	Palit GeForce RTX 3090 GAMINGPRO OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Результати вимірювань:

Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» у тесті FurMark Donut (GK) утиліти MSI Kombuster. В обох випадках відхилення вихідних напруг знаходилися у допустимих межах 5%, причому без просідання нижче номіналу. Різниця між значеннями в цих двох режимах не перевищувала скромні 0,8%, що свідчить про високу стабільність роботи. А найбільше потішив найзатребуваніший канал +12В — його вихідні показники не перевищували 2,1% від номіналу, що є дуже добрим результатом для блока живлення цього класу.

Енергоспоживання у простої та у вимкненому стані

Тестова система із LIAN LI RB 650B 650W споживає лише 2 Вт у вимкненому стані комп’ютера та 4 Вт у сплячому режимі, що дуже економно.

Підсумок

Блок живлення LIAN LI RB 650B 650W отримав яскраву, впізнавану зовнішність та неординарний підхід до організації кабелів. На корпусі є шість стяжок-липучок для їх фіксації та навіть спеціальний кабельний канал. Підключення проводів частково модульне, але виконане доволі незвично — роз’єми розташовані на окремих кабелях, а не безпосередньо на стінці блока живлення.

Протестований девайс може похвалитися японським вхідним конденсатором, низкою тайванських електролітів, гідравлічним підшипником вентилятора та роздільною стабілізацією напруг. Як наслідок, вихідні показники залишаються стабільними незалежно від навантаження. До того ж блок живлення працює доволі тихо. З іншого боку, тривале навантаження понад 600 Вт у спекотний день небажане через підвищене нагрівання головного трансформатора.

Суттєвою перевагою є сучасний конектор PCIe 5.1 (12V-2×6) для живлення відеокарт. Він робить модель актуальною навіть для прийдешніх GPU і вигідно вирізняє її серед багатьох «бронзових» конкурентів, особливо представлених на ринку не один рік.

Втім, присутні й певні компроміси — використання також китайських електролітичних конденсаторів та обмежена гарантія у вітчизняних магазинах — лише 1-2 роки замість заявлених виробником п’яти.

Загалом же за свої ₴3500 LIAN LI RB 650B 650W виглядає цікавою альтернативою звичним «бронзовим» моделям. Він особливо привабливий для тих, кому важливий сучасний конектор 12V-2×6 та подобається нестандартний підхід до організації кабелів.

Переваги:

• хороший рівень ККД (сертифікат 80 PLUS Bronze);
• роздільна стабілізація напруг;
• хороший стан напруг на основних лініях живлення;
• відсутність просідань при підключенні потужної конфігурації;
• повний набір захистів;
• використання вхідного японського конденсатора та низки тайванських елементів;
• гідравлічний підшипник вентилятора;
• комфортний шумовий фон на всьому діапазоні навантажень;
• наявність одного 450-ватного PCIe 5.1 (12V-2×6) та пари 6+2-контактних роз’ємів PCIe;
• спеціальний кабельний канал на корпусі;
• напівмодульні кабелі-шлейфи;
• стяжки-липучки на корпусі;
• невеликі розміри.

Особливості:

• наявність у лінійці моделей потужністю 550 та 750 Вт;
• використання низки китайських конденсаторів;
• можливе відчутне нагрівання головного трансформатора при тривалому високому навантаженні у спекотному приміщенні;
• обмежена гарантія у вітчизняних інтернет-магазинах — зазвичай 1-2 роки замість заявлених виробником п’яти.

Автор: Олесь Пахолок

Висловлюємо подяку компанії ELKO Ukraine за наданий для тестування блок живлення.
