Огляд і тестування блока живлення be quiet! PURE POWER 9 700W CM

Якщо поглянути на представлені на вітчизняному ринку джерела живлення з сертифікатом 80 PLUS, то найбільша кількість пристроїв належить до категорії 80 PLUS, 80 PLUS Bronze і 80 PLUS Gold. Найменше продуктів представлено в класі 80 PLUS Silver, хоча цей проміжний стандарт у теорії повинен демонструвати золоту середину між вартістю й ефективністю категорій 80 PLUS Bronze і 80 PLUS Gold.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

Найактивніше в своїй модельній лінійці його використовує німецька компанія Listan GmbH & Co, яка відома під брендом be quiet!. З 2006 року її джерела живлення незмінно лідирують в різних німецьких рейтингах, що вже саме по собі вказує на високу якість, ефективність і популярність даних рішень серед вимогливих споживачів.

У цьому огляді пропонуємо вам познайомитися з новою серією be quiet! PURE POWER 9. Перші її представники з потужністю від 400 до 700 Вт з частково модульною організацією кабелів з'явилися на ринку в кінці березня цього року. У червні до них приєднались моделі з потужністю від 300 до 700 Вт з повністю фіксованими кабелями і доступнішими цінниками. До нас на тестування потрапило флагманське 700-ватне рішення з першої хвилі – be quiet! PURE POWER 9 700W CM.

Специфікація

Модель

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

Тип

ATX12V v2.4 / EPS12V v2.92

Номінальна потужність, Вт

700

Пікова потужність, Вт

750

Потужність по каналу 12В, Вт

672

Потужність ліній +3,3В і +5В, Вт

150

Кількість ліній +12В

2

Виходи, А

+3,3В

25

+5В

20

+12В1

36

+12В2

30

-12В

0,3

+5Vsb (чергова лінія живлення)

3

Вхідна напруга живлення, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

5 – 10

КПД, %

91

Сертифікований 80 PLUS

Silver

Коефіцієнт потужності (PF), %

> 99

Метод компенсації коефіцієнта потужності

Активний

Конфігурація системи вихідних кабелів

Частково модульна

Кількість роз'ємів PCIe

4 (6+2-контактні)

Тип вентилятора

be quiet! SilentWings

Рівень шуму, дБ (А)

11,7 – 28,8

Середній час напрацювання на відмову, годин

100 000

Підтримка енергозберігаючих станів C6 / C7 (Intel Haswell Ready)

Да

Захист

OVP, UVP, OPP, SCP, OCP, OTP

Розміри, мм

160 х 150 х 86

Гарантія, років

3

Сайт виробника

be quiet!

Сторінка продукту

be quiet! PURE POWER 9 700W CM

Упаковка та комплект постачання

be quiet! PURE POWER 9 700W CM (L9-CM-700W) be quiet! PURE POWER 9 700W CM (L9-CM-700W)

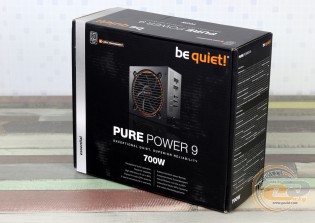

В руки щасливого покупця be quiet! PURE POWER 9 700W CM потрапляє в стильній картонній упаковці з якісною та інформативною барвистою поліграфією. На її сторонах є зображення самого джерела живлення, короткі його технічні характеристики, повний перелік кабелів, отримані сертифікати й ключові переваги. На бічній стороні ключові особливості продубльовані російською.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

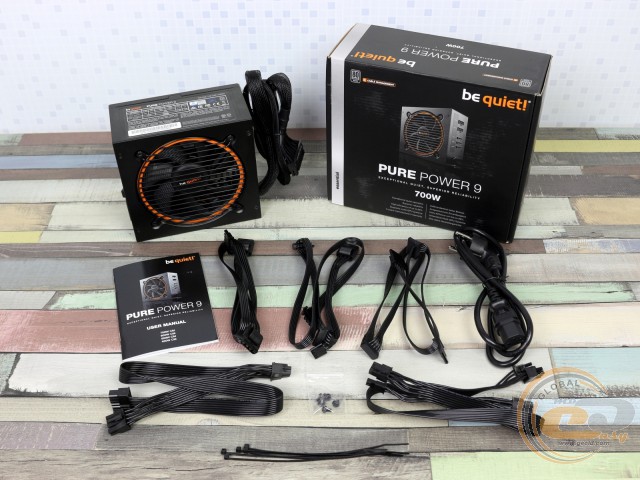

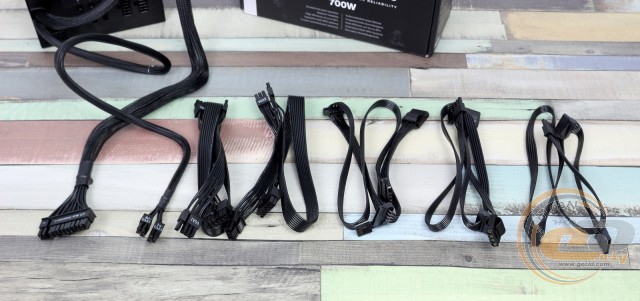

Комплект постачання be quiet! PURE POWER 9 700W CM містить наступні компоненти:

  • мережевий шнур живлення;
  • набір відстібних кабелів для підключення комплектуючих;
  • гвинти для кріплення блока живлення усередині корпусу;
  • комплект одноразових стяжок;
  • керівництво користувача.

Зовнішній вигляд

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

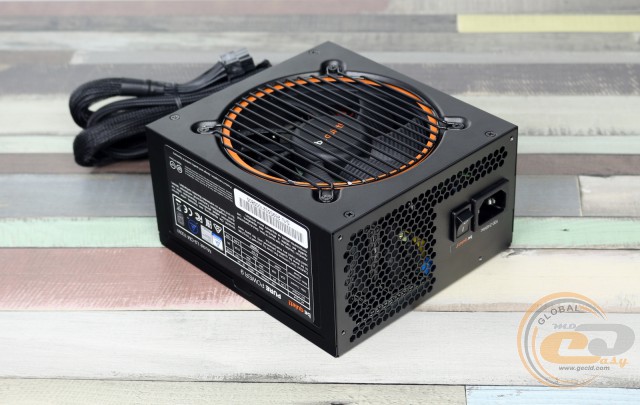

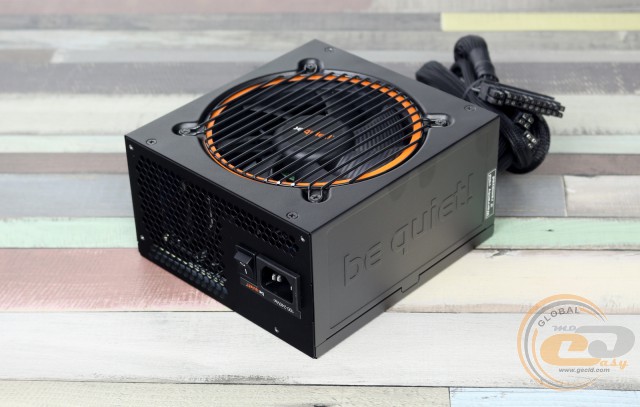

Виробник дуже дбайливо підійшов до створення корпуса блока живлення be quiet! PURE POWER 9 700W CM. По-перше, всі складові деталі виконані з якісної сталі, пофарбовані додатковим шаром чорної фарби та надійно з'єднані між собою. Тому жодних зазорів або інших дефектів складання ми не виявили. І хоча матове покриття не дуже добре приховує відбитки пальців, однак для блоку живлення це неважливо.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

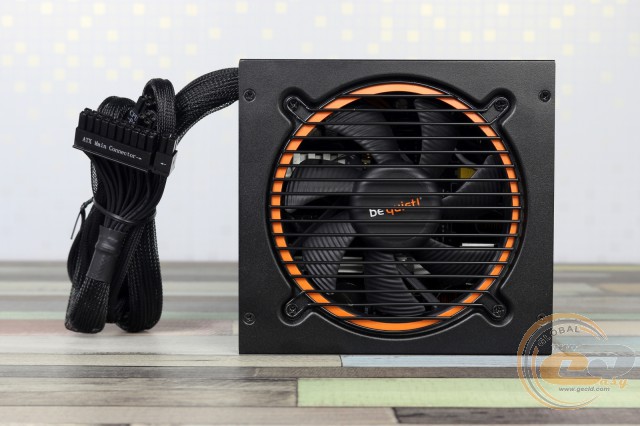

По-друге, новинка виділяється на тлі конкурентних аналогів своїм дизайном. Наприклад, вентилятор закриває не традиційна решітка-гриль або версія з бджолиних сот, а варіант з поздовжніми прутами, а обідок виділено радісним помаранчевим кольором.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

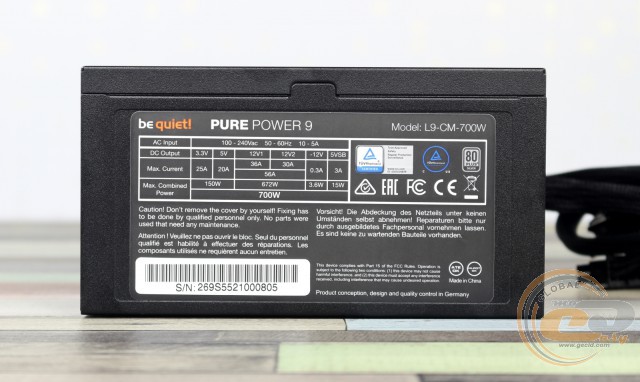

На одній з бічних сторін є традиційна наклейка з технічними характеристиками і отриманими сертифікатами.

be quiet! PURE POWER 9 700W CM (L9-CM-700W) be quiet! PURE POWER 9 700W CM (L9-CM-700W)

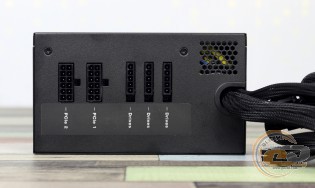

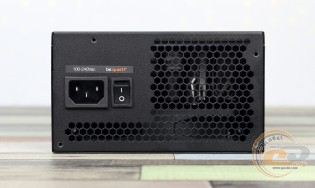

Подбав виробник і про додаткові отвори на бічних сторонах для кращого надходження повітря до внутрішніх компонентів. На одній з них розташувалися й роз'єми для підключення модульних кабелів. Їх усього п'ять, і всі вони підписані: три 5-контактні для підключення накопичувачів і периферії та два 12-контактні для додаткового живлення відеокарт. Закон Мерфі вже точно в цьому випадку не спрацює.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

Загальна конфігурація системи вихідних кабелів моделі be quiet! PURE POWER 9 700W CM приведена нижче в таблиці:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

Кабелі, виведені з корпусу безпосередньо

20+4-контактний роз'єм живлення

1

55

4+4-контактний роз'єм живлення

1

60

Модульні конектори

Два 6+2-контактних роз'єми PCIe

2

50+65

Три роз'єми SATA

1

50+65+80

Один роз'єм SATA + два PATA (Molex)

1

50+65+80

Два роз'єми SATA + один PATA (Molex) + FDD

1

50+65+80+95

Жодних питань до кількості та розташування конекторів у нас не виникло. Можемо лише в черговий раз переконатися в продуманому підході до кожної деталі. Наприклад, основний 20+4-контактний кабель зроблений з порівняно товстих проводів (18 AWG або 1,02 мм в діаметрі з площею перетину 0,82 мм2) і дбайливо поміщений у нейлонове обплетення. Модульні кабелі виконані у вигляді гнучких пласких шлейфів, з якими приємно працювати. До того ж порти SATA і PATA (Molex) присутні на різних проводах, що гарантує підвищений рівень комфорту при підключенні різних конфігурацій.

Внутрішня будова

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

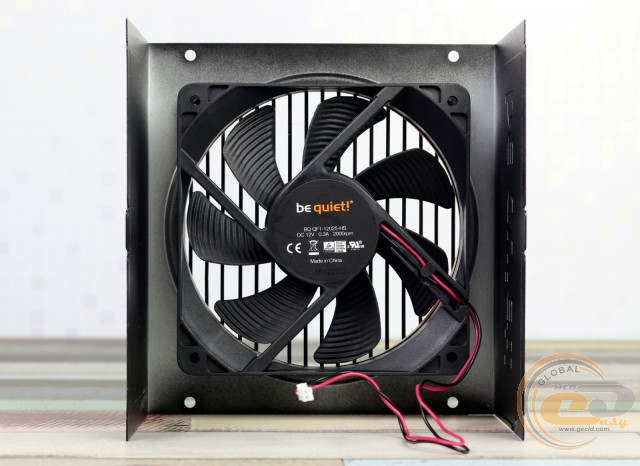

Знайомство з внутрішньою будовою джерела живлення be quiet! PURE POWER 9 700W CM пропонуємо почати з системи охолодження, а точніше – з активною її складової. Цю роль виконує 120-мм 7-лопатевий вентилятор be quiet! SilentWings (BQ QF1-12025-HS). Відповідно до зазначеної на офіційному сайті інформації, він побудований на основі підшипника ковзання з нарізкою (rifle bearing) – це поліпшена версія традиційного підшипника ковзання, яка характеризується підвищеним ресурсом роботи і нижчим рівнем шуму. Зведена таблиця технічної специфікації вентилятора виглядає таким чином:

Модель

be quiet! SilentWings (BQ QF1-12025-HS)

Тип підшипника

Rifle Bearing

Діаметр лопатей, мм

120

Максимальна швидкість обертання лопатей, об/хв

1680

Робоча напруга, В

12

Робоча сила струму, А

0,3

Створений рівень шуму при 20% / 50% / 100% навантаженні, дБ (А)

11,7 / 12,9 / 28,8

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

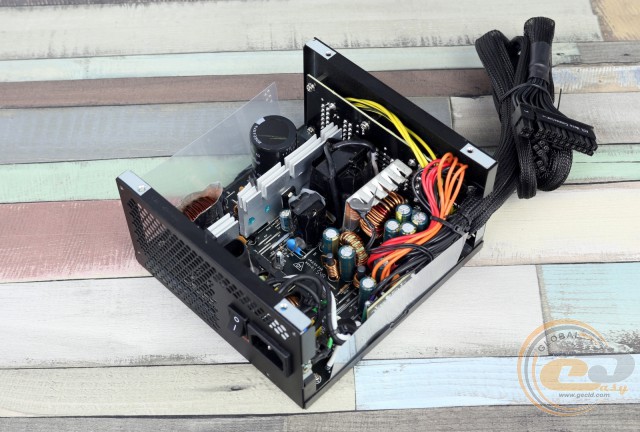

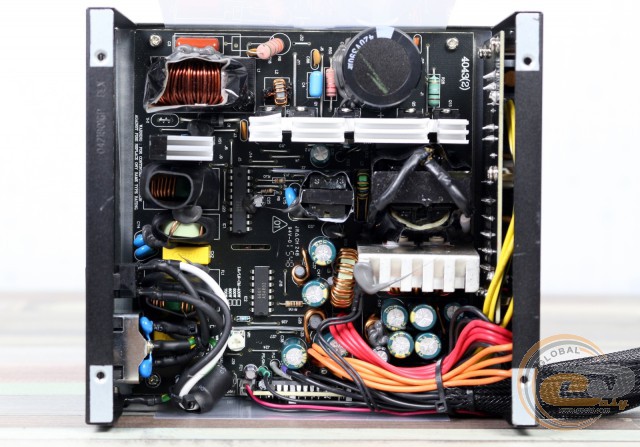

Що ж стосується пасивної частини, то вона містить три досить компактних радіатора, які охолоджують важливі силові елементи. Трохи нижче ми оцінимо ефективність такого дизайну загалом, а зараз перейдемо до розгляду кожного ключового вузла.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

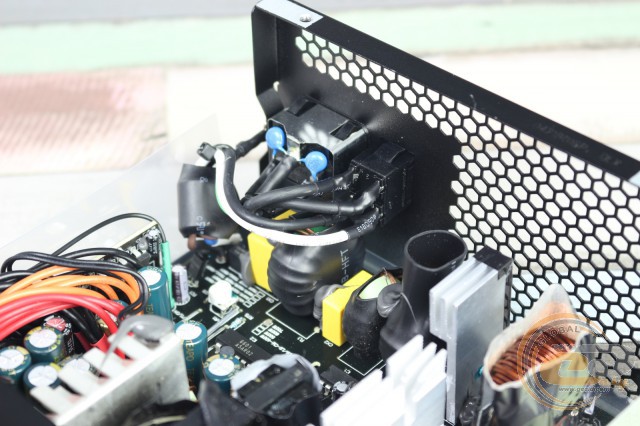

На вході високовольтної частини встановлено EMI-фільтр, який відповідає за згладжування високочастотних перешкод, що випромінюються в мережу блоком живлення, а також несе на собі функції грозозахисту. До його складу увійшли чотири Y-конденсатора (два встановлені відразу за мережевою розеткою), два Х-конденсатора і три дроселя в термоусадці, що гарантує надійність роботи даного вузла.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

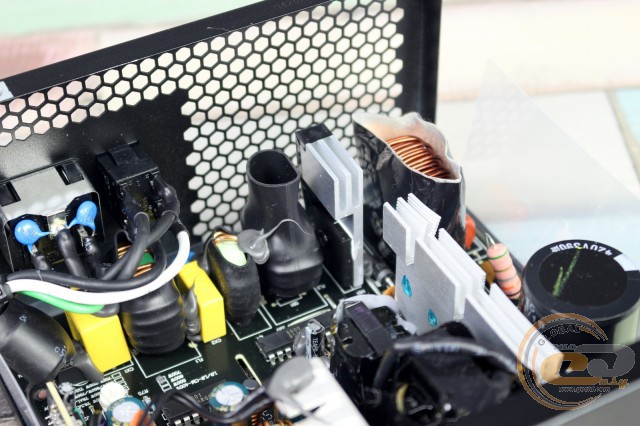

Далі йде міст для випрямлення вхідної напруги, в якості якого використовується одна діодна збірка. Вона посаджена на власний радіатор для ефективного відведення надлишків тепла.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

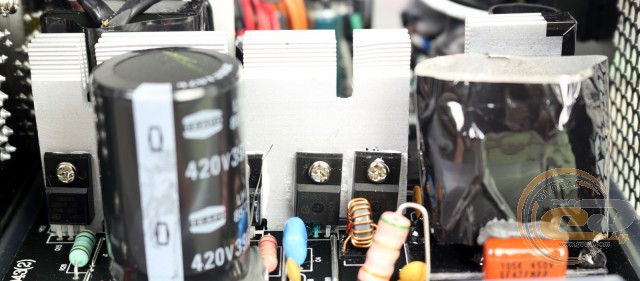

Наступним вузлом у високовольтному ланцюгу джерела живлення be quiet! L9-CM-700W є модуль активної корекції коефіцієнта потужності. До його складу увійшов надійно заізольований дросель, пара транзисторів IPP60R190P6 і діод, посаджені на радіатор.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

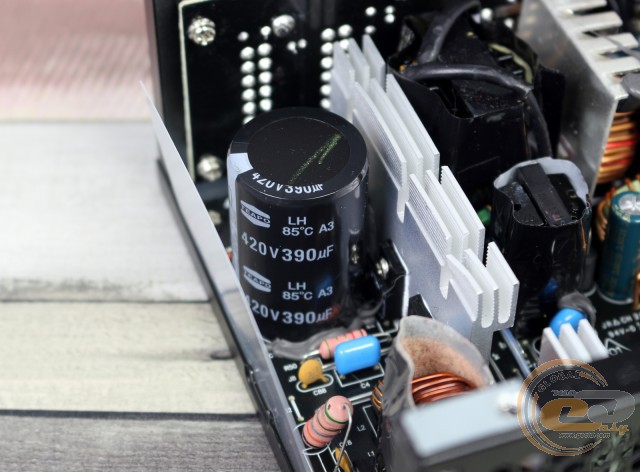

Роль високовольтного конденсатора покладено на модель від тайванської компанії TEAPO з параметрами 390 мкФ х 420 В. Якість її продукції хороша, але до рівня японських аналогів вона не дотягує. До того ж конденсатор розрахований на максимальну температуру 85°С, хоча в деяких конкурентних аналогах використовується модель з високотемпературної серії (до 105°С).

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

Центральне місце займає головний перетворювач, представлений однотактним прямо ходовим конвертером з активним демпфером (Active Clamp). Ця схемотехніка часто використовується в продукції під брендом be quiet!. Ми вже познайомилися з нею на прикладі be quiet! STRAIGHT POWER 10 600W CM, тому лише нагадаємо, що до її переваг можна віднести зниження втрат при перемагнічуванні трансформатора і перемиканні силових ключів, зменшення паразитних шумів і перешкод, а також можливість організації керування синхронними ключами на вторинній стороні.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

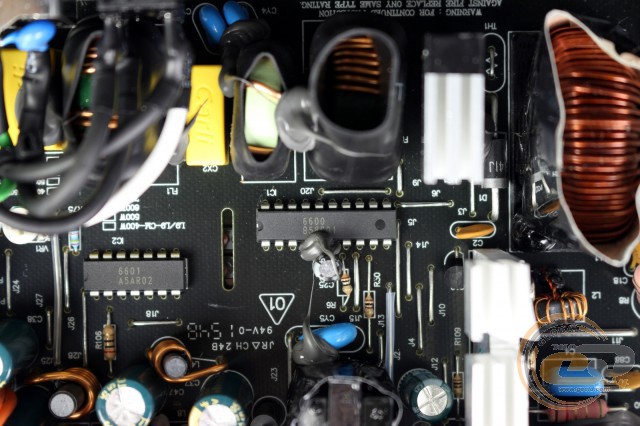

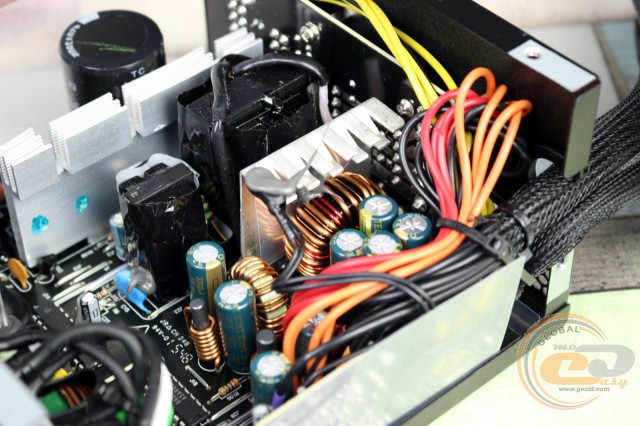

За коректну роботу головного перетворювача відповідає мікросхема FSP6600. Вона ж є і ШІМ-контролером модуля APFC. Поруч розташований чіп FSP6601, який відповідає за коректну роботу низьковольтної частини. До речі, сама низьковольтна частина це вже традиційніший синхронний випрямлювач з DC-DC-перетворювачами напруги +3,3В і +5В, силові елементи якої розташувалися на звороті друкованої плати.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

На виході бачимо ємніші конденсатори, які в основному представлені елементами з рідким електролітом від компанії TEAPO.

be quiet! PURE POWER 9 700W CM (L9-CM-700W)

В якості мікросхеми-супервайзера виступає Weltrend WT7527, розміщена на дочірній платі в низьковольтній частині. Вона забезпечує весь необхідний ряд захистів:

  • від підвищеної напруги (OVP);
  • від зниженої напруги (UVP);
  • від короткого замикання (SCP);
  • від перевантаження по потужності (OPP);
  • від перевантаження по струму кожного каналу (OCP);
  • від перегрівання (OTP).
