Огляд і тестування блока живлення be quiet! Pure Power 10 600W CM: чистота – запорука здоров'я

Багато хто пам'ятає старий добрий мультфільм «Казка про білу крижину», в якому пінгвіненя боролося за чистоту, раз у раз повторюючи прислів'я «Чистота – запорука здоров'я». Навряд чи інженери з компанії Listan GmbH & Co. KG бачили цей кінематографічний шедевр 70-х, проте назва лінійки БЖ Pure Power вказує на турботу про чистоту. В даному випадку – про чистоту вихідної напруги, адже це запорука здоров'я комплектуючих.

be quiet! Pure Power 10 600W CM

У минулому році ми вже знайомили вас з джерелом живлення be quiet! Pure Power 9 700W CM, що належить до даної лінійки. Однак цифра 9 у назві змінилася числом 10, а з ним з'явилися і деякі значні зміни. Відчути їх на практиці допоможе 600-Вт модель be quiet! Pure Power 10 600W CM.

Специфікація

Модель

be quiet! Pure Power 10 600W CM (BN278)

Тип

ATX12V v2.4 / EPS12V v2.92

Номінальна потужність, Вт

600

Пікова потужність, Вт

650

Потужність по каналу 12В, Вт

576

Потужність ліній +3,3В і +5В, Вт

140

Кількість ліній +12В

2

Виходи, А

+3,3В

25

+5В

18

+12В1

32

+12В2

28

-12В

0,3

+5Vsb (чергова лінія живлення)

3

Вхідна напруга живлення, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

5 − 8

ККД, %

≤91,7

Сертифікований 80 PLUS

Silver

Коефіцієнт потужності (PF), %

99

Метод компенсації коефіцієнта потужності

Активний

Конфігурація системи вихідних кабелів

Частково модульна

Кількість роз'ємів PCIe

4 (6+2-контактні)

Тип охолодження

Активне (120-мм вентилятор BQ QF1-12025-MS, 1800 об/хв)

Підтримка енергозберігаючих станів C6 / C7

Да

Розміри, мм

160 х 150 х 86

Гарантія, років

3

Сайт виробника

be quiet!

Сторінка продукту

be quiet! Pure Power 10 600W CM

Упаковка и комплект поставки

be quiet! Pure Power 10 600W CM be quiet! Pure Power 10 600W CM

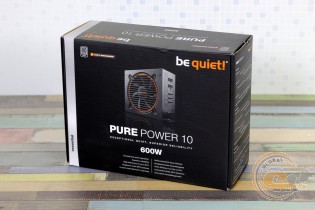

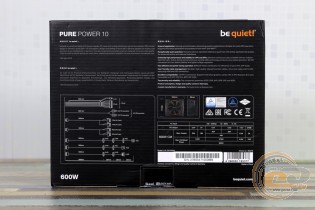

Характерне колірне оформлення коробки відразу ж повідомляє покупця про наявність всередині саме пристрою від компанії Listan GmbH & Co. KG. Гарне інформаційне наповнення також на своєму місці.

be quiet! Pure Power 10 600W CM

be quiet! Pure Power 10 600W CM

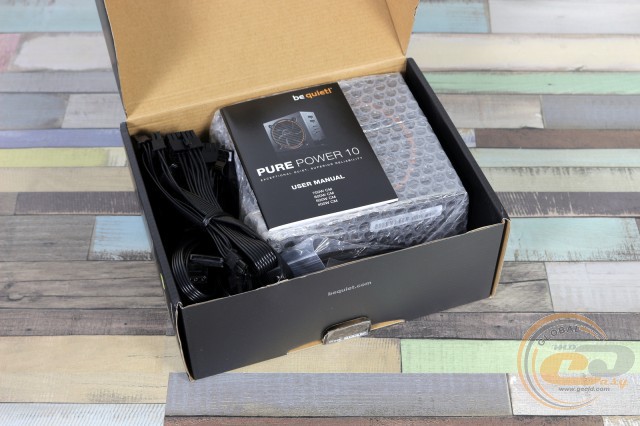

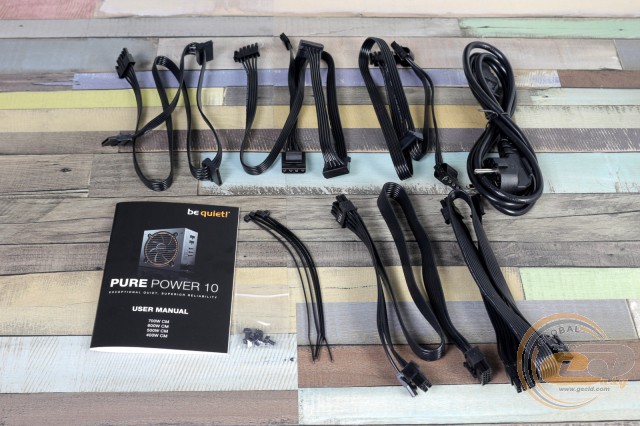

Джерело дбайливо заховане в бульбашкову упаковку, інші ж комплектуючі покладені поруч. До їх переліку входять:

  • мережевий шнур живлення;
  • набір відстібних кабелів для підключення комплектуючих;
  • гвинти для кріплення блока живлення усередині корпуса;
  • комплект одноразових стяжок;
  • паперова документація.

Зовнішній вигляд

be quiet! Pure Power 10 600W CM

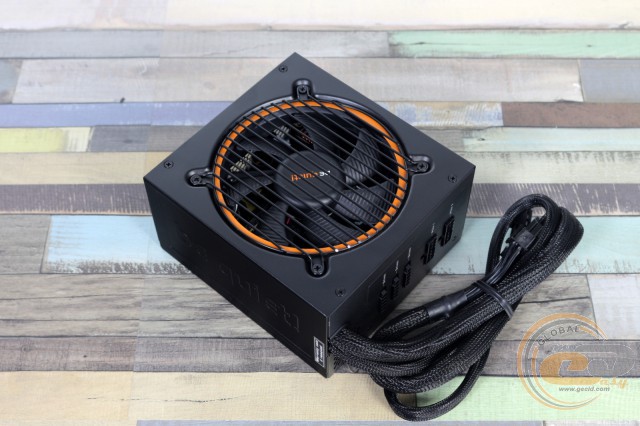

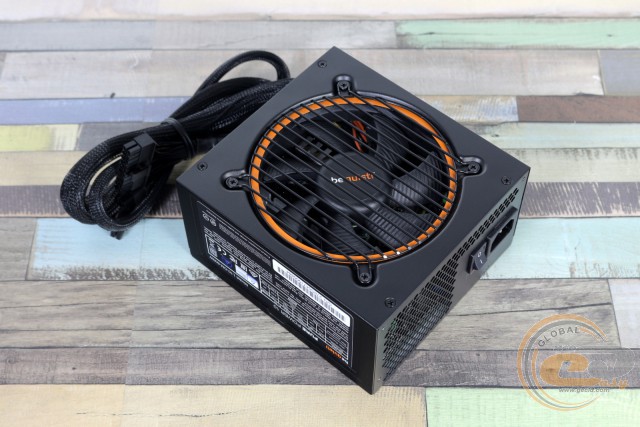

Зовні блок живлення be quiet! Pure Power 10 600W CM також вирізняється характерним для даного бренду поєднанням чорного та помаранчевого кольорів, а на боковині видно фірмове штампування. Абревіатура «CM» у назві вказує на використання частково модульної системи кабелів (є версія виключно з дротами, що виходять з корпуса), що дещо відбилося на розмірах пристрою. Новинка додала в довжину 20 мм у порівнянні зі звичними ATX-рішеннями і 10 мм щодо немодульного побратима (150 х 150 х 86 мм).

be quiet! Pure Power 10 600W CM

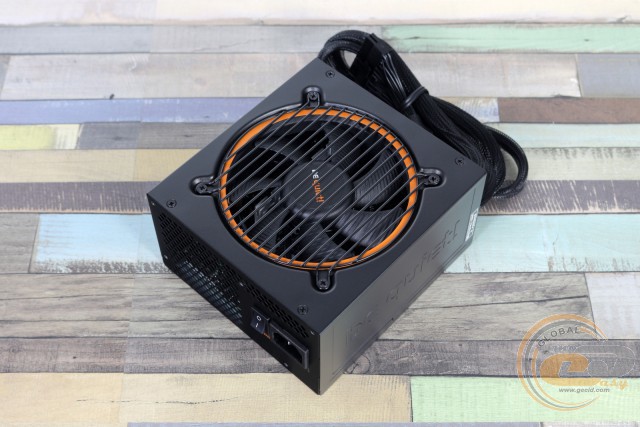

До внутрішніх компонентів прохолодне повітря надходить через знімну решітку типу гриль, а вже нагрітим воно виводиться з тильної частини. Також отвори у вигляді сот є біля кабелів живлення, що виходять з корпуса.

be quiet! Pure Power 10 600W CM

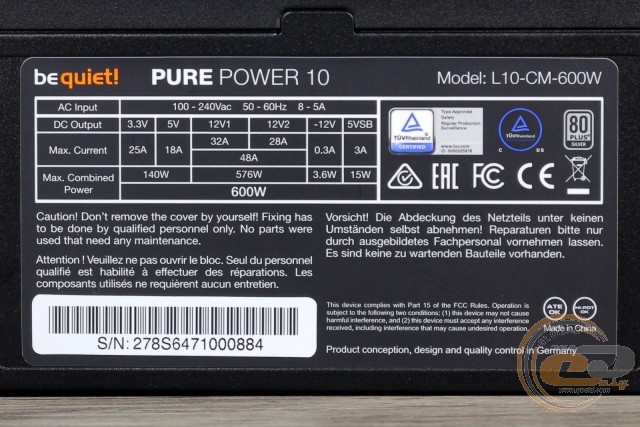

Боковина несе на собі наліпку з параметрами джерела, серед яких вказана наявність пари 12-вольтних ліній. До першої з них (32 А) підключені роз'єми живлення материнської плати, накопичувачів і периферії, а також пара конекторів PCIe. Друга (28 А) забезпечить подачу додаткового живлення до CPU і ще до двох роз'ємів PCI Express. Загалом з них можна «зняти» 96% від номінальної потужності БЖ.

be quiet! Pure Power 10 600W CM

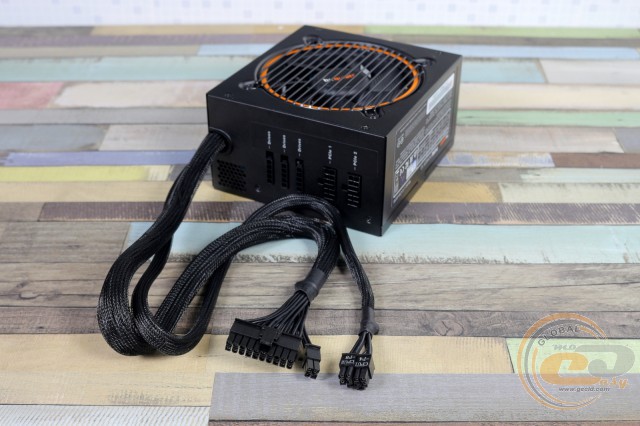

У be quiet! Pure Power 10 600W CM використовується частково модульна конфігурація кабелів. Безпосередньо з корпуса виведені розбірні 20+4-контактний ATX і 4+4-контактний ATX12V. А за необхідності можна підключити до чотирьох роз'ємів PCIe (вистачить для живлення пари продуктивних відеокарт) і низку додаткових конекторів: шість SATA, три PATA і навіть архаїчний FDD.

be quiet! Pure Power 10 600W CM

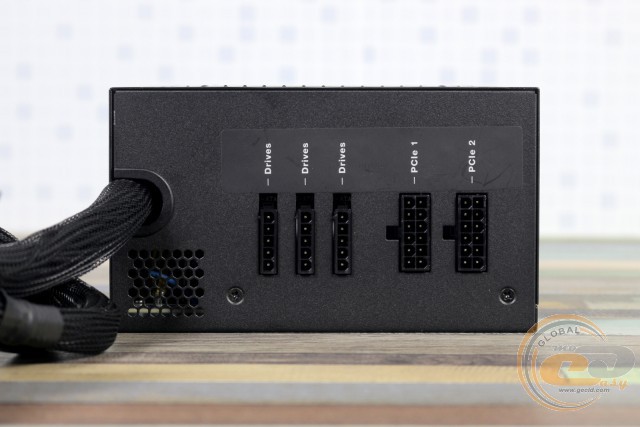

Відповідні роз'єми на корпусі БЖ дбайливо підписані, та й сама їх форма не дозволить здійснити помилкове підключення.

Повна специфікація системи вихідних кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

Кабелі, виведені безпосередньо з блока живлення

20+4-контактний роз'єм живлення ATX

1

55

4+4-контактний роз'єм живлення ATX12V

1

50

Модульні роз'єми

Два 6+2-контактні роз'єми PCIe

2

50

Два роз'єми SATA + PATA + FDD

1

50+65+80+95

Три роз'єми SATA

1

50+65+80

Один роз'єм SATA + два PATA

1

50+65+80

Виробник подбав про зручне укладання знімних провідників, виконавши їх у вигляді шлейфів достатньої довжини. Їх доступної кількості цілком достатньо для створення потужного ігрового ПК з дуже ємною дисковою підсистемою.

Внутрішня будова

be quiet! Pure Power 10 600W CM be quiet! Pure Power 10 600W CM

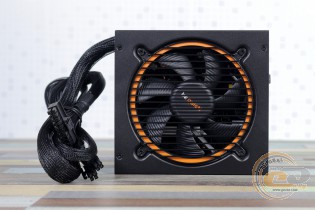

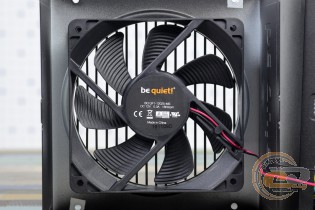

За активне охолодження в be quiet! Pure Power 10 600W CM відповідає 7-лопатевий 120-мм вентилятор BQ QF1-12025-MS потужністю 3,6 Вт (12 В при 0,3 А). Максимальна частота його обертання становить 1800 об/хв, а в основі пристрою лежить чотириполюсний електродвигун і покращений підшипник ковзання з нарізкою (rifle bearing), що вирізняється підвищеним терміном служби і меншим рівнем створеного шуму. Останньому також сприяє оптимізована форма лопатей, характерна для пристроїв даного бренду.

be quiet! Pure Power 10 600W CM

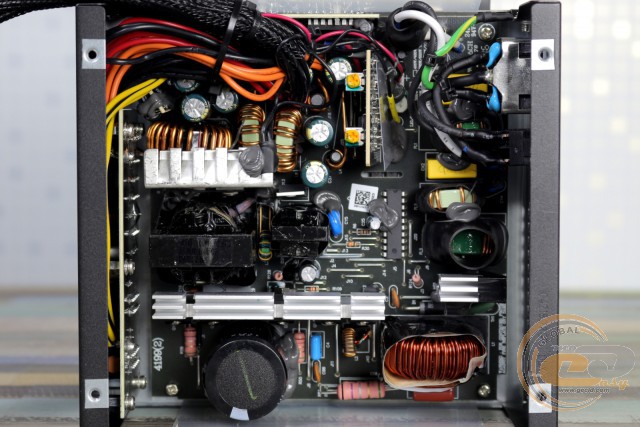

Пасивна частина СО представлена трьома алюмінієвими радіаторами, що відводять тепло від найбільш «гарячих» компонентів.

be quiet! Pure Power 10 600W CM

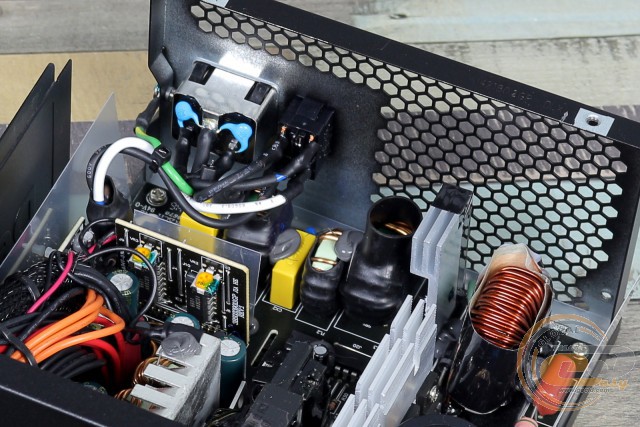

Огляд схемотехніки традиційно почнемо з EMI-фільтра, який забезпечить згладжування високочастотних перешкод, які випромінює в мережу БЖ. Тут до його складу входять три дроселі, чотири Y- і два X-конденсатора. Далі розташована випрямна діодна збірка з власним радіатором і елементи модуля APFC.

be quiet! Pure Power 10 600W CM be quiet! Pure Power 10 600W CM

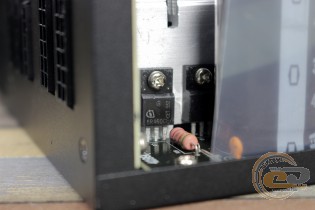

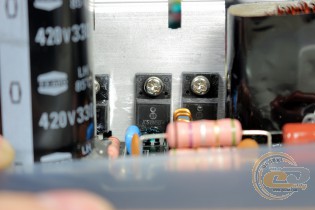

Активний коректор коефіцієнта потужності складається з котушки, пари польових транзисторів JCS18N50FH і діода. Силові елементи закріплені на найбільшому радіаторі. Тут також розташувалися транзистори головного перетворювача − Infineon 8R460CE.

be quiet! Pure Power 10 600W CM

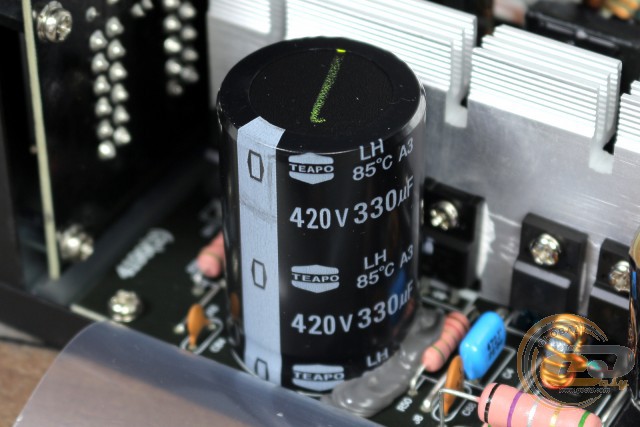

Високовольтний конденсатор представлений рішенням від тайванської компанії TEAPO (330 мкФ х 420 В). Це точно не китайський ширвжиток, але щодо якості йому є до чого прагнути. Також виробник підібрав елемент з робочою температурою до 85°C, хоча в дорогих джерелах тут найчастіше можна зустріти елементи з високотемпературних серій (до 105°С).
