Огляд блока живлення be quiet! STRAIGHT POWER 12 1200W: в кращих традиціях

Джерела живлення під брендом be quiet! приваблюють багатьох покупців поєднанням строгого неординарного дизайну, гідної якості, низького рівня шуму та високої енергоефективності. Так, навіть найдоступніші представники модельного ряду мають сертифікат 80 PLUS Bronze, в той час як топові рішення отримали найвищу відзнаку 80 PLUS Titanium.

Згадані аспекти виробник намагався ще більшою мірою втілити і у нових моделях блоків живлення. Яскравий приклад цього — “платиновий” be quiet! STRAIGHT POWER 12 1200W, про який ми в деталях і розповімо далі у матеріалі.

Специфікація

Модель	be quiet! STRAIGHT POWER 12 1200W
Тип	ATX12V 3.0 / EPS12V 2.92
Номінальна потужність, Вт	1200
Пікова потужність, Вт	1270
Потужність по каналу +12В, Вт	1200
Потужність 12VHPWR, Вт	800
Потужність ліній +3,3В і +5В, Вт	150
Кількість ліній +12В	1
Максимальний вхідний струм каналу +3,3В, А	25
Максимальний вхідний струм каналу +5В, А	25
Максимальний вхідний струм каналу +12В, А	100
Максимальний вхідний струм каналу -12В, А	0,5
Максимальний вхідний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	110 – 240
Частота напруги живлення, Гц	50 – 60
Вхідний струм, А	7,5 – 15
ККД, %	≥94
Сертифікація 80 PLUS	Platinum
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≥99
Час утримання при 100% навантаженні, мс	23
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.0 (12VHPWR)	2 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	SCP, OPP, OTP, OVP, OCP, UVP, SIP
Час напрацювання на відмову, годин	>100 000
Розміри (Д х Ш х В), мм	180 x 150 x 86
Вага, кг	2,04
Гарантія, років	10
Сайт виробника	be quiet!
Сторінка продукту	be quiet! STRAIGHT POWER 12 1200W

Паковання та комплект постачання

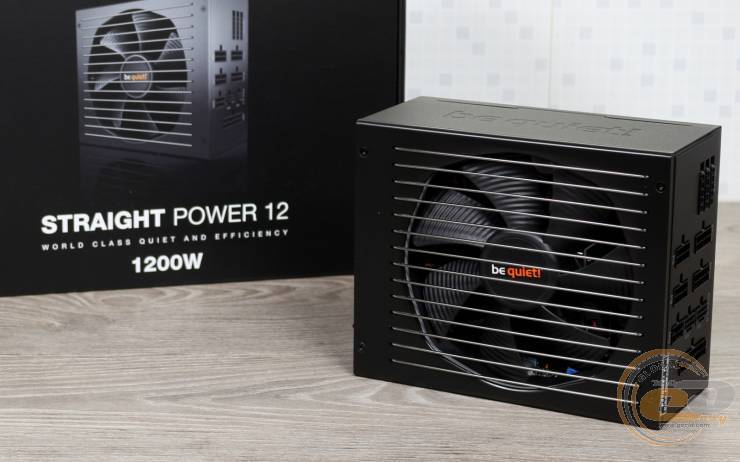

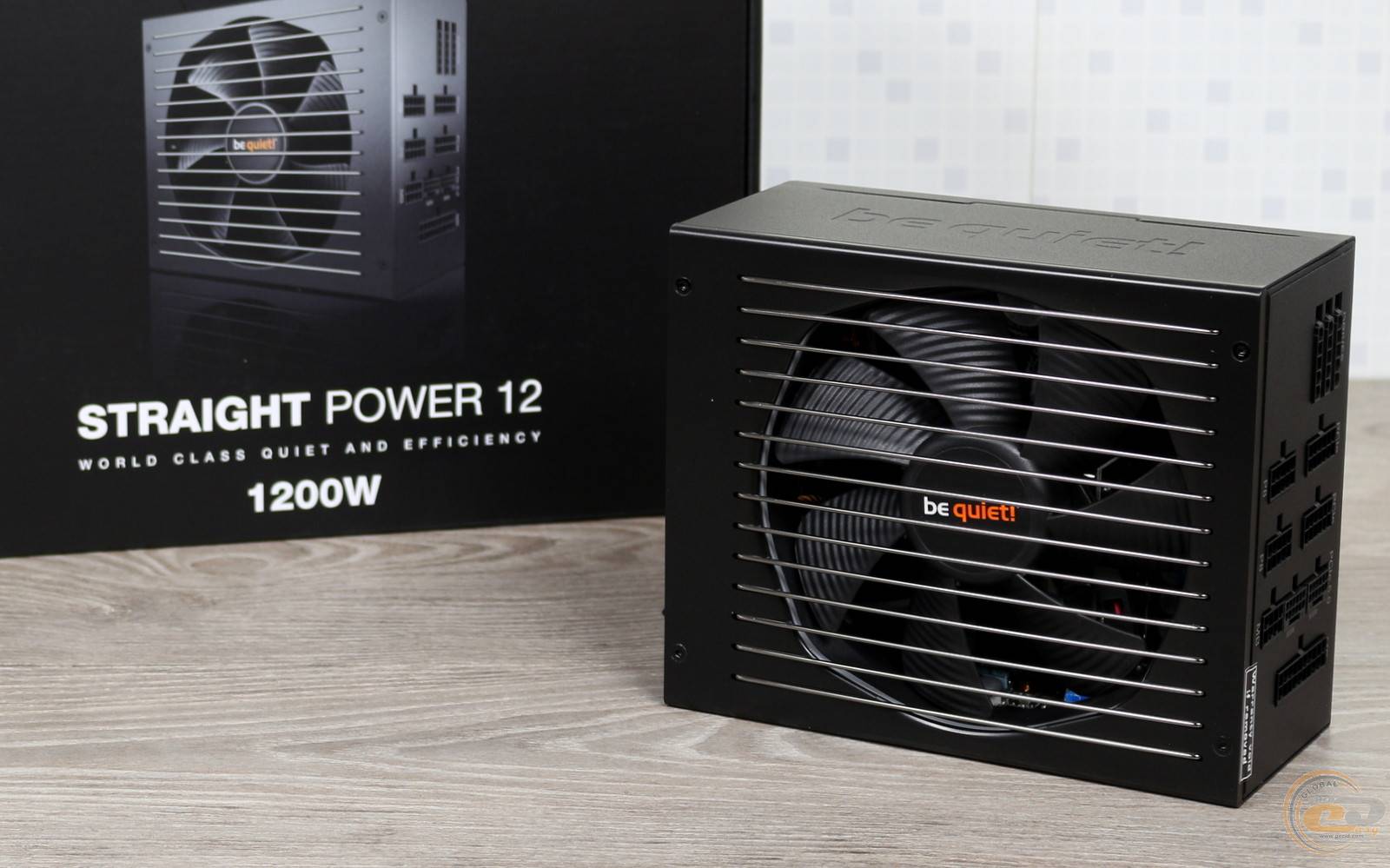

Фірмова коробка містить на собі базову інформацію про пристрій та QR-код, який скеровує на офіційний веб-сайт для більш детального знайомства. Всередині ж блочок додатково захищений за допомогою картонних вставок та пухирчатої плівки.

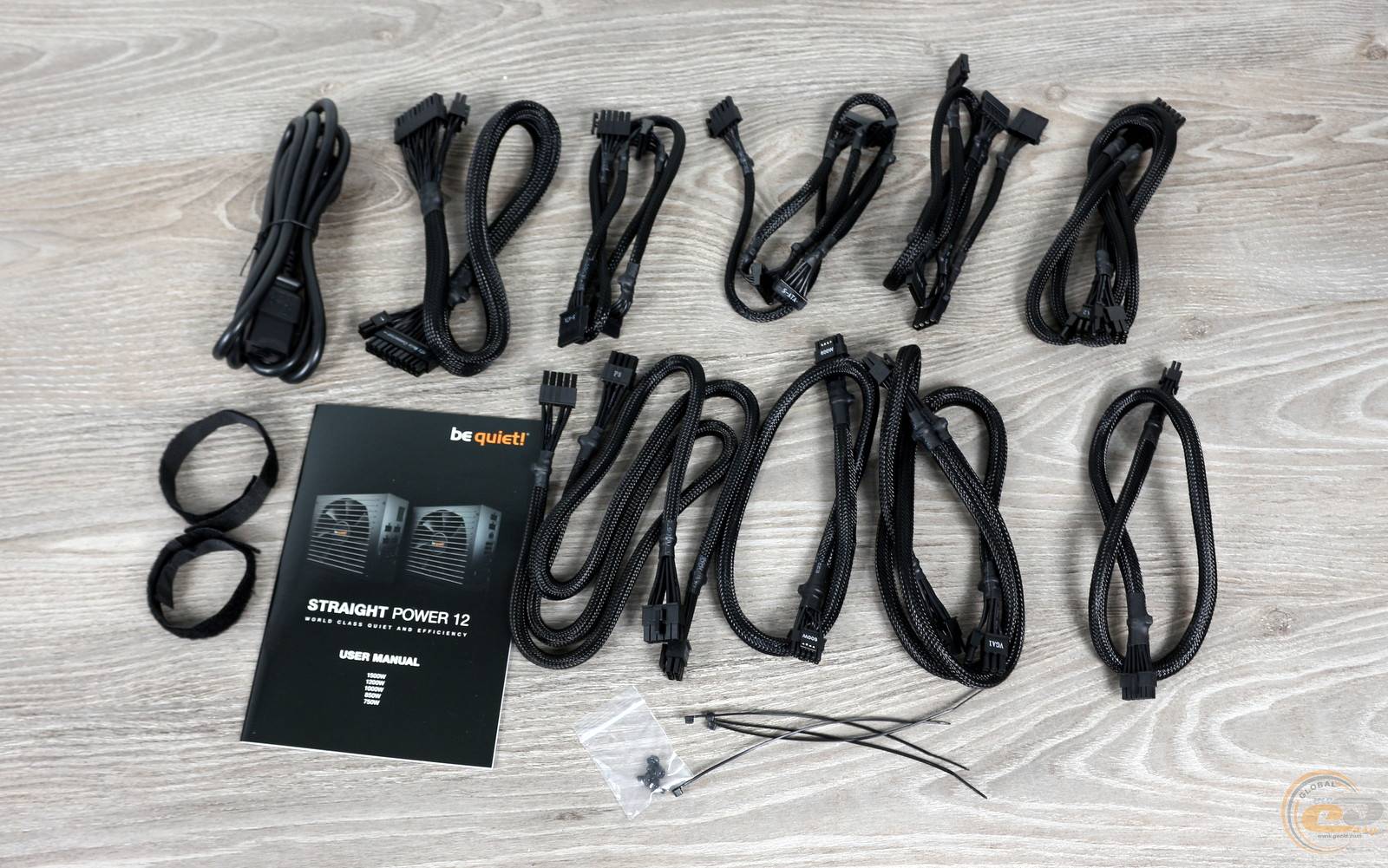

Разом із be quiet! STRAIGHT POWER 12 1200W виробник турботливо поклав:

• кабель живлення;
• модульні кабелі;
• багаторазові та одноразові стяжки для проводів;
• кріпильні гвинти;
• посібник користувача.

Що ж, крім необхідних речей є тут і приємні додаткові “бонуси”, які допоможуть охайно прокласти кабелі до різноманітних комплектуючих.

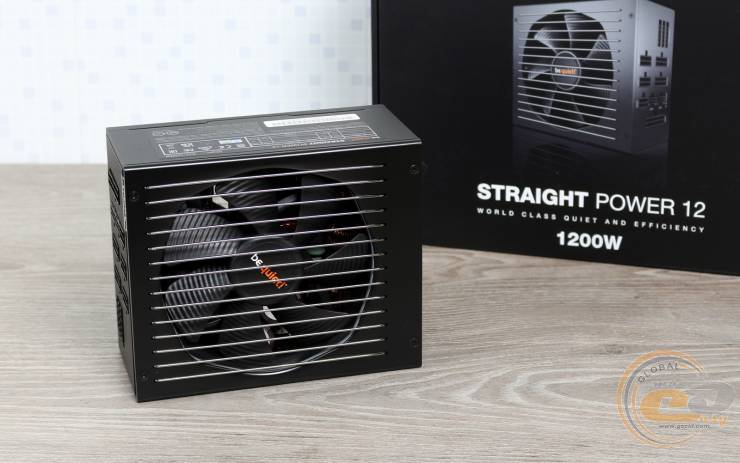

Зовнішній вигляд

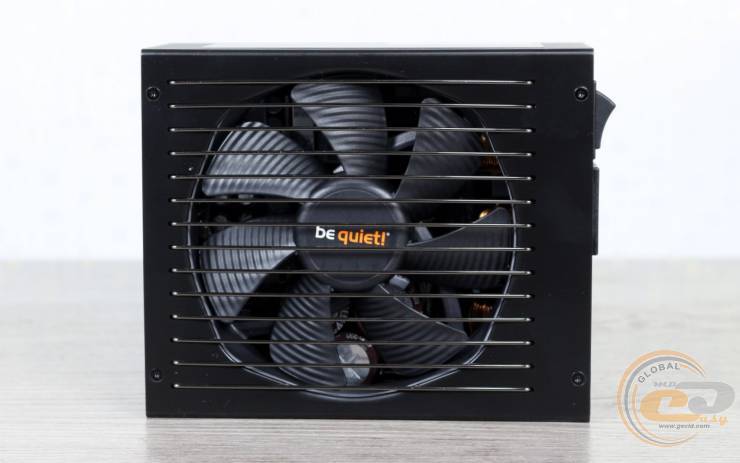

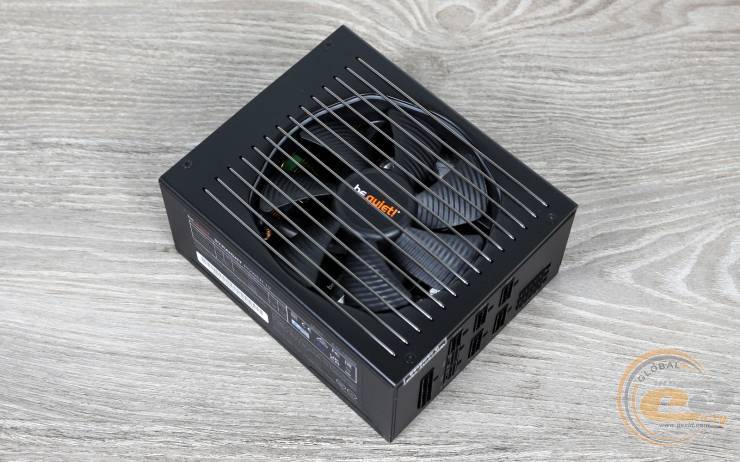

Деталі оформлення новинки нагадують інше рішення з даної лінійки — be quiet! Straight Power 11 Platinum 750. Як і раніше, 135-мм вентилятор прикрашений логотипом виробника і прикритий продовгастими блискучими вставками. Що ж, дорогий і елегантний вигляд цілком відповідає позиціонуванню пристрою на його внутрішньому наповненню.

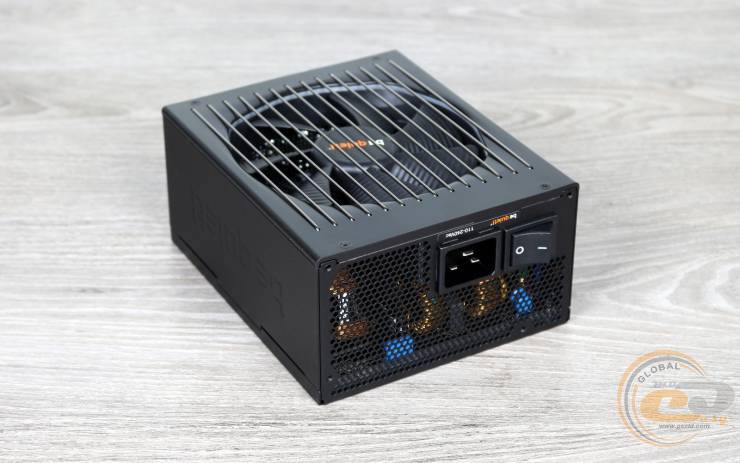

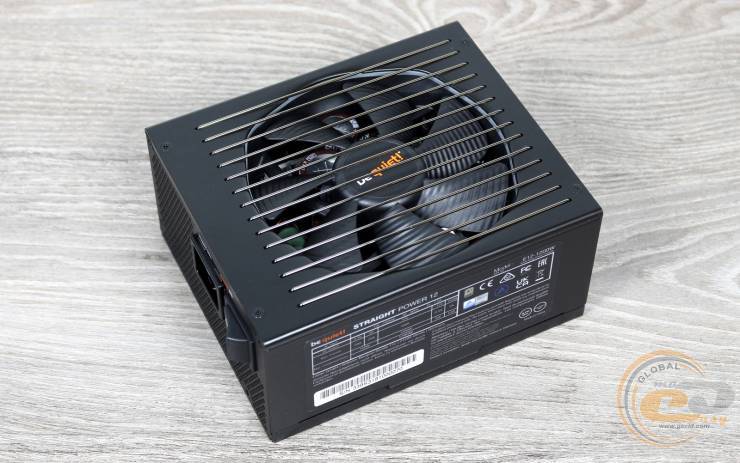

Враховуючи чималу потужність be quiet! STRAIGHT POWER 12 1200W, його розміри 180 x 150 x 86 мм можна назвати доволі компактними. Для порівняння, довжина протестованого нами раніше 1200-ватного be quiet! DARK POWER PRO 12 1200W склала всі 200 мм.

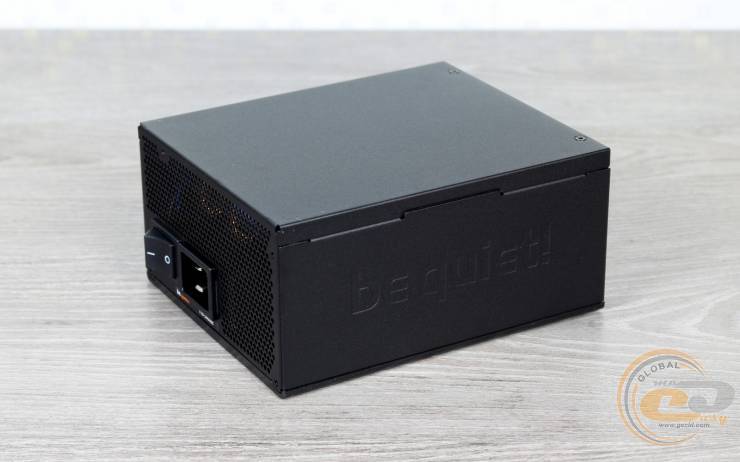

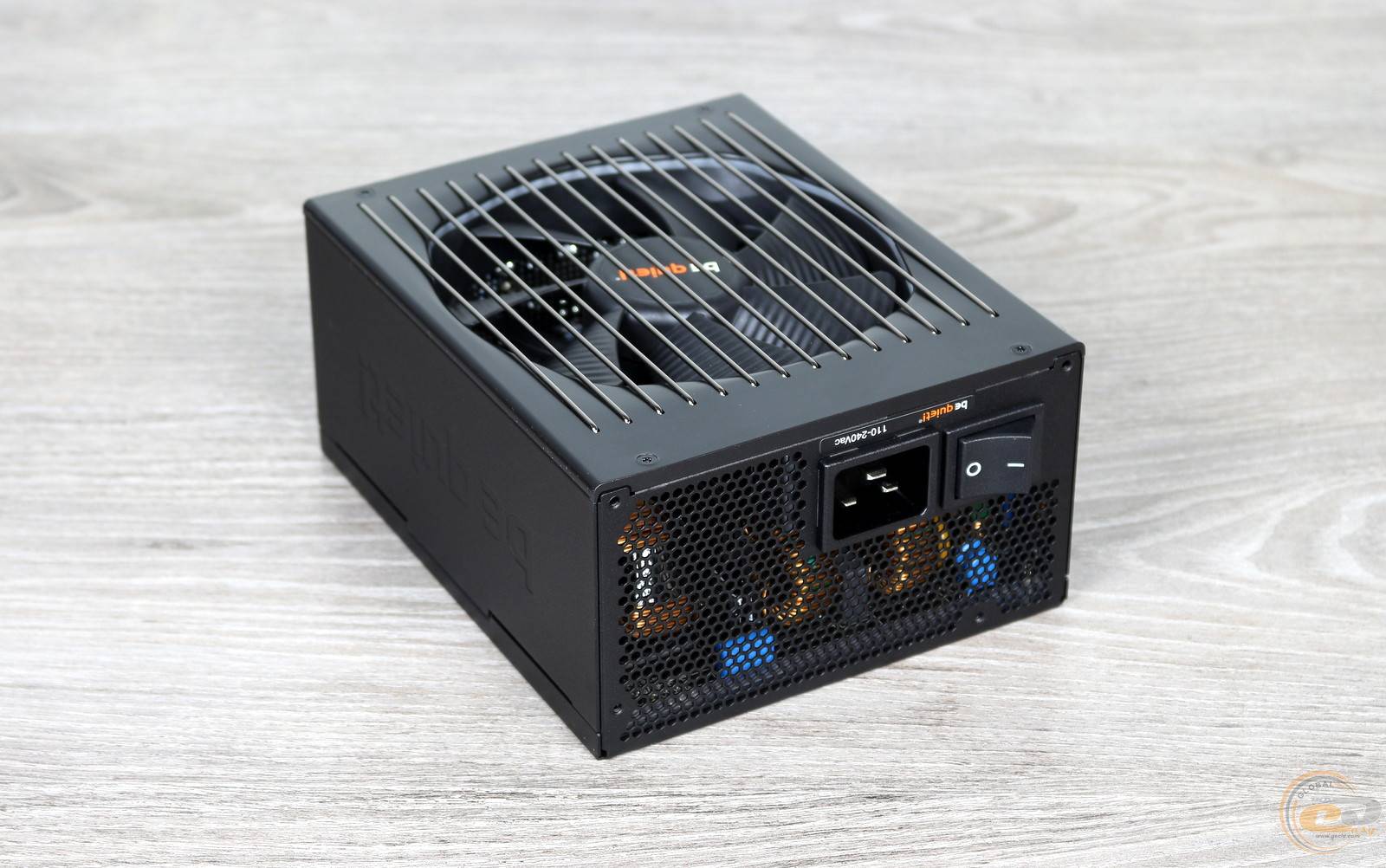

Більш звичний тил прикрашають два елементи: масивний вимикач та роз’єм живлення, розрахований на передачу великої потужності. По сусідству з ними маємо отвори-соти та невеличку наклейку з нагадуваннями про підтримку пристроєм широкого діапазону напруг — від 110 до 240 В.

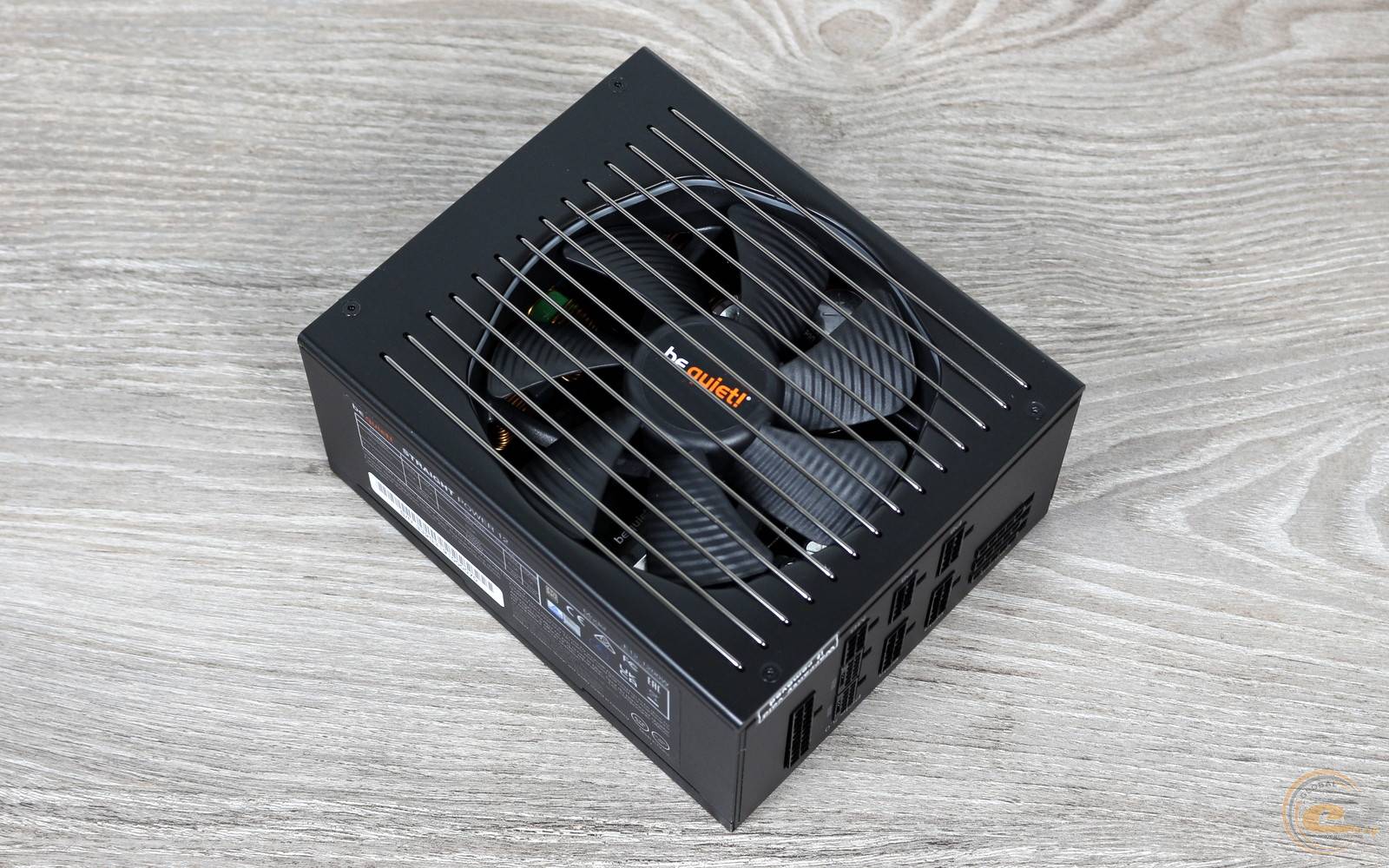

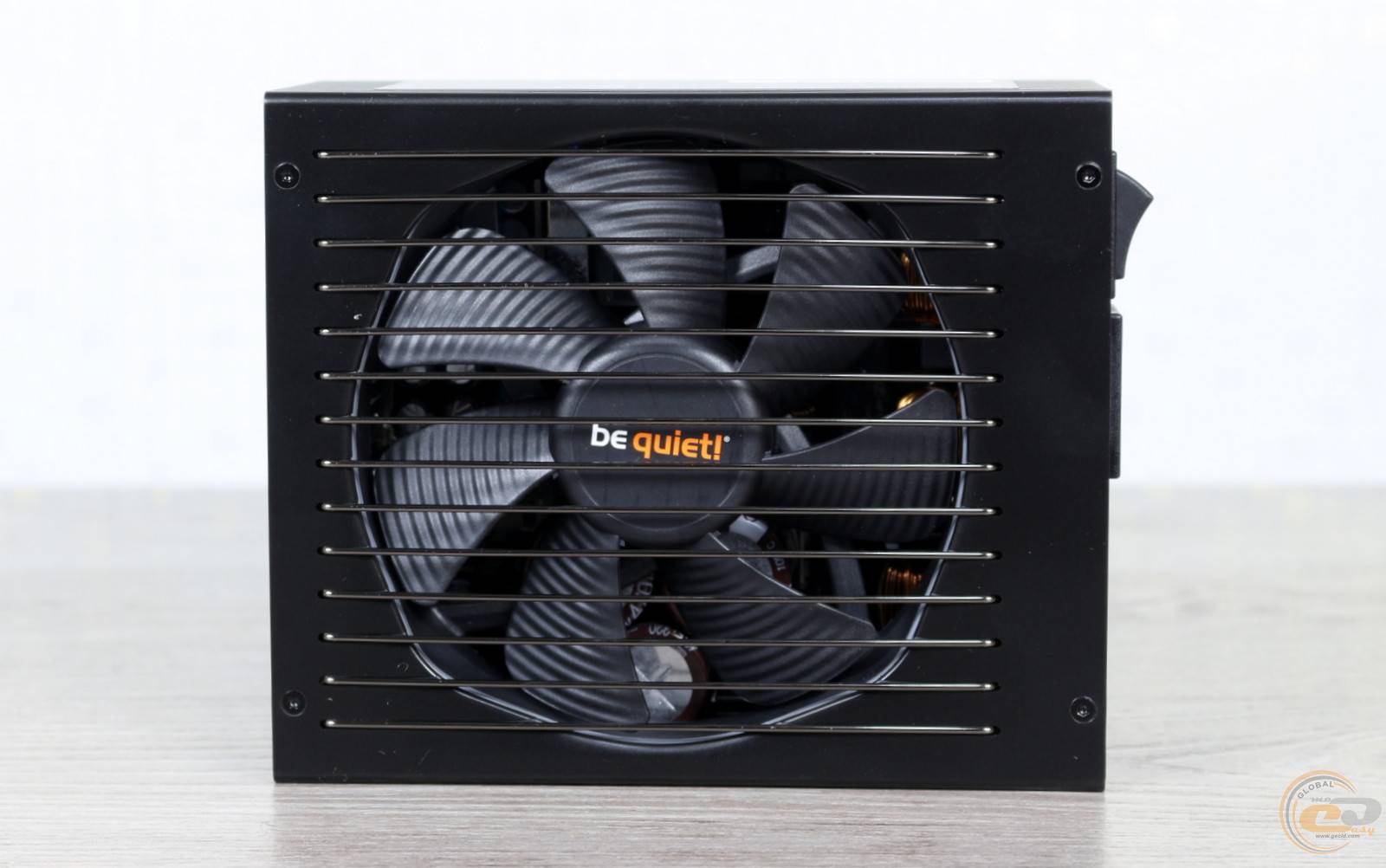

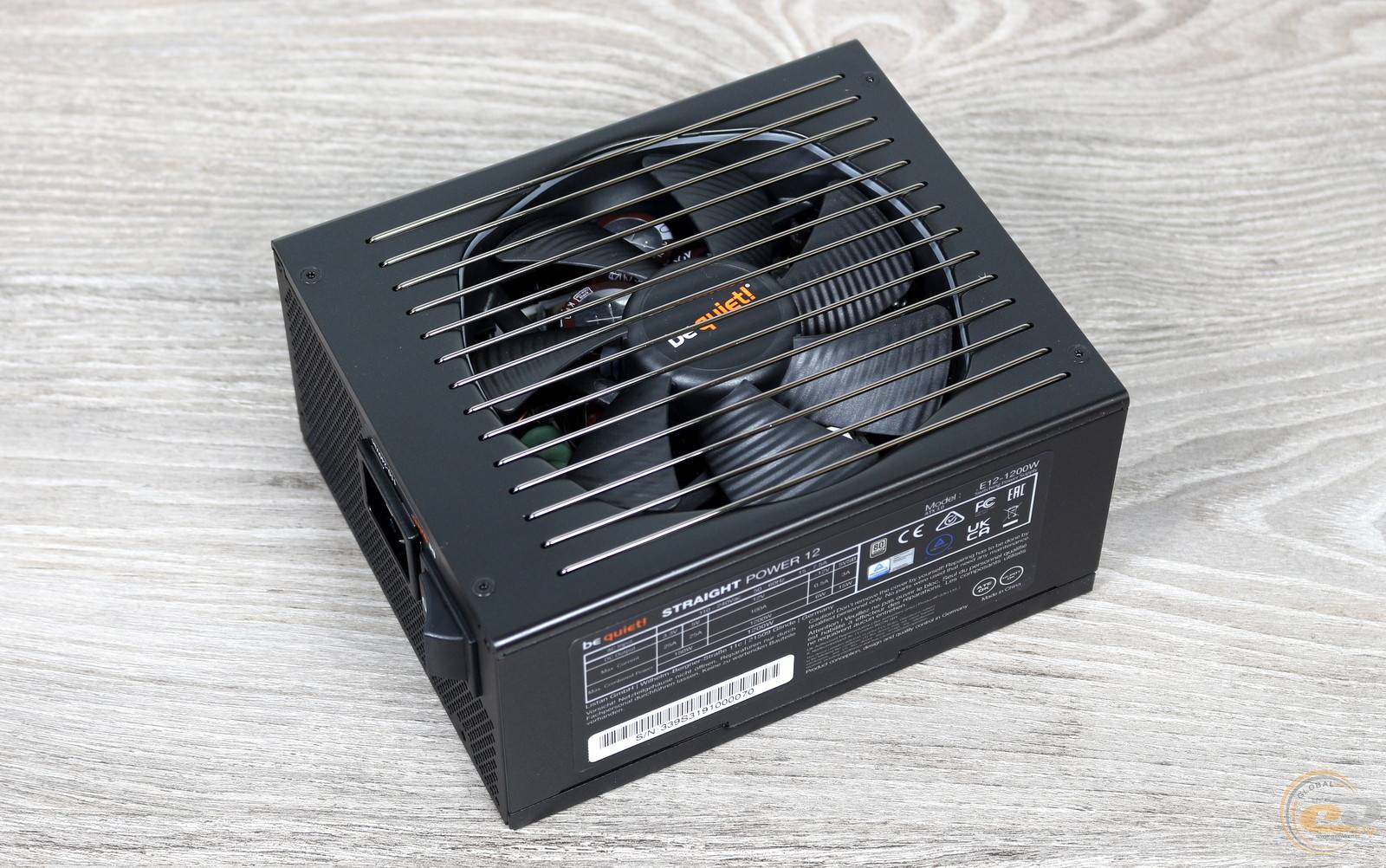

Якщо блочок розташувати в корпусу вентилятором донизу, тоді користувач буде бачити порожню верхню панель та фірмову перфорацію на боковині.

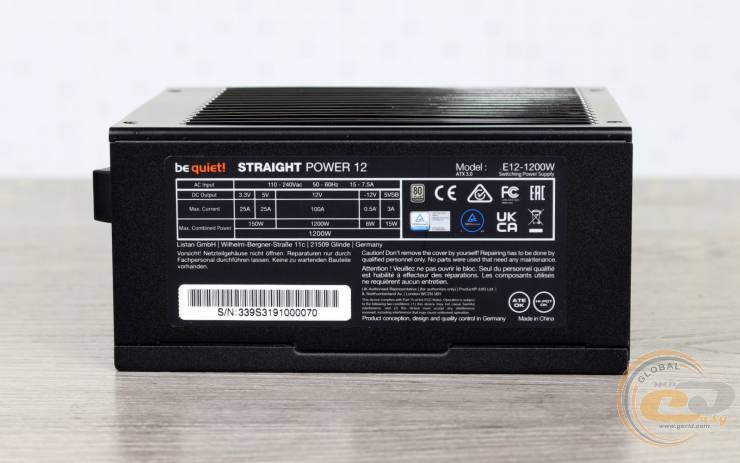

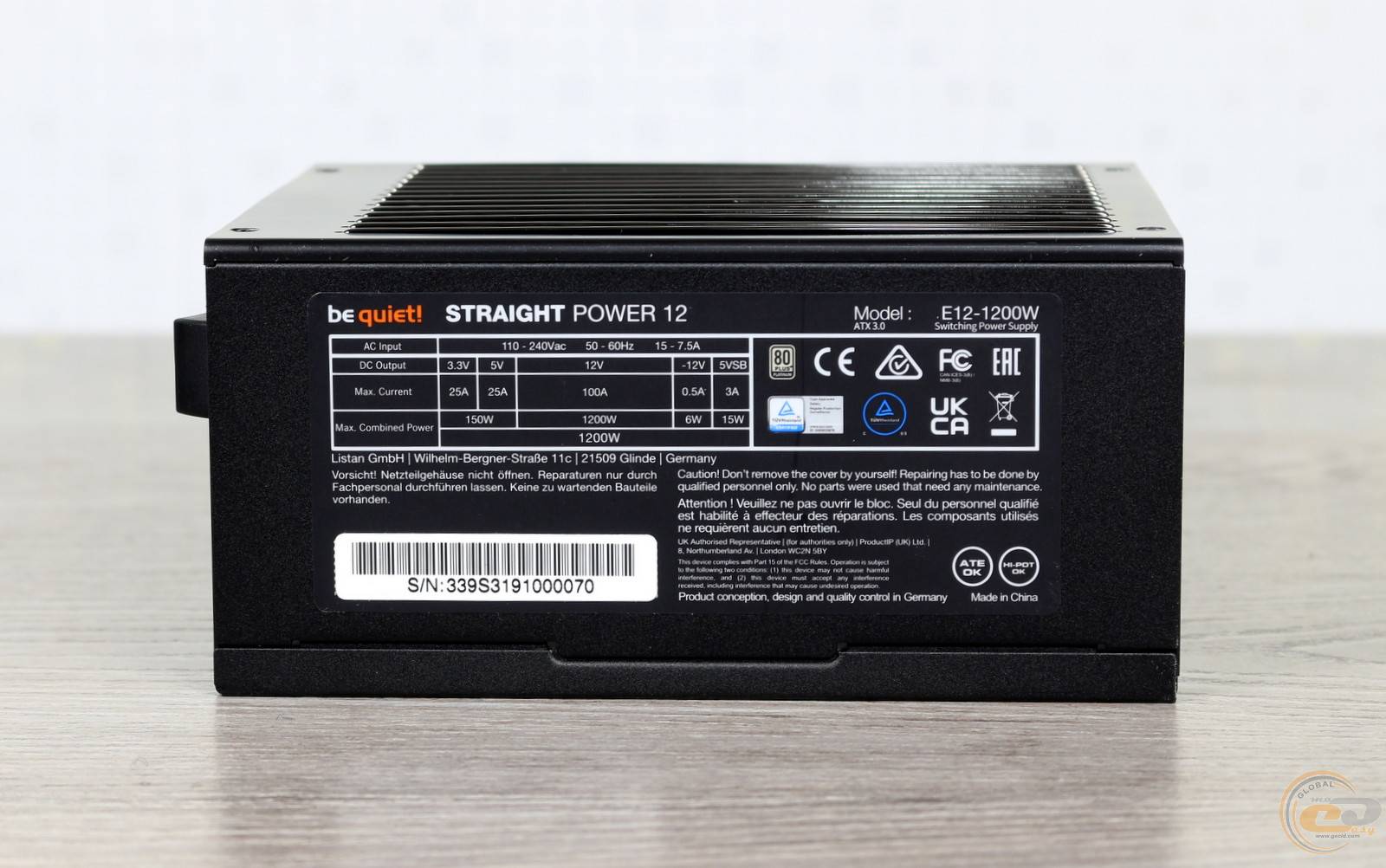

В іншому ж випадку його прикрасою буде наклейка з електротехнічними характеристиками, розташована на зворотній боковій панелі. До речі, з вихідними показниками тут все на найвищому рівні: всі 1200 Вт доступні по єдиній лінії +12В, для молодших +3,3В та +5В виділено аж 150 Вт, а високий ККД відповідає сертифікату енергоефективності 80 PLUS Platinum.

Кабелі у be quiet! STRAIGHT POWER 12 1200W також відповідні. Усі вони модульні і представлені круглими проводами в нейлоновій обмотці. На їх діаметрі не економили: найбільш навантажені для живлення відеокарт та процесора мають калібр 16 AWG, а всі інші — більш ніж достатній 18 AWG.

Повна конфігурація системи кабелів виглядає наступним чином:

Основні конектори живлення be quiet! STRAIGHT POWER 12 1200W представлені 20+4-контактним ATX та парою 8-контактних ATX12V.

Для під’єднання відеокарт в наявності чотири роз'єми PCIe у 6+2-контактному виконанні та одразу пара 600-ватних PCIe 5.0 (він же 12VHPWR). З такою кількістю конекторів PCIe 5.0 можна заживити одразу два адаптери з лінійки NVIDIA GeForce RTX 4000. А чотирьох 6+2-контактних PCIe вистачить для пари топових AMD Radeon RX 7900 XTX.

Для периферії передбачено теж чимало роз’ємів — дев’ять SATA та два PATA на трьох окремих кабелях.

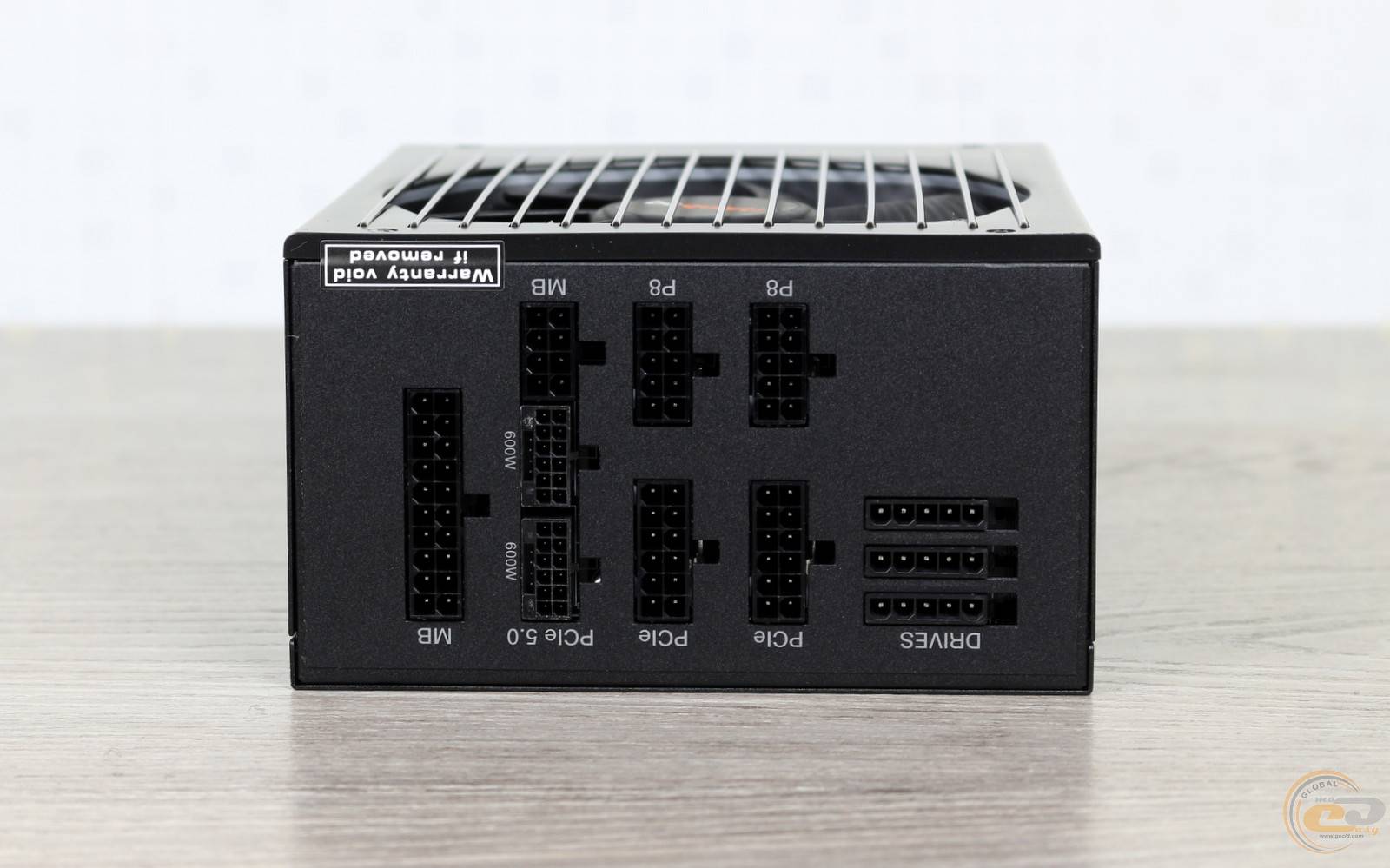

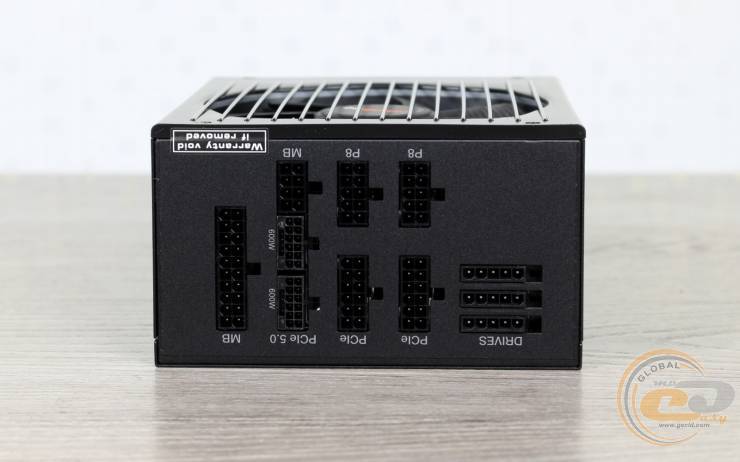

Що дуже зручно, для коректного під’єднання кабелів на корпусі блочка присутні відповідні підписи. До того ж конектори мають різну кількість контактів та відповідну їх форму, що допоможе не помилитися при виконанні даної процедури.

Внутрішня будова

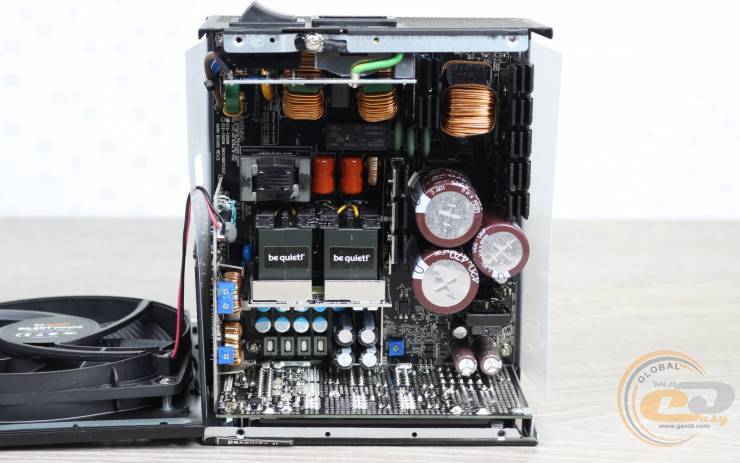

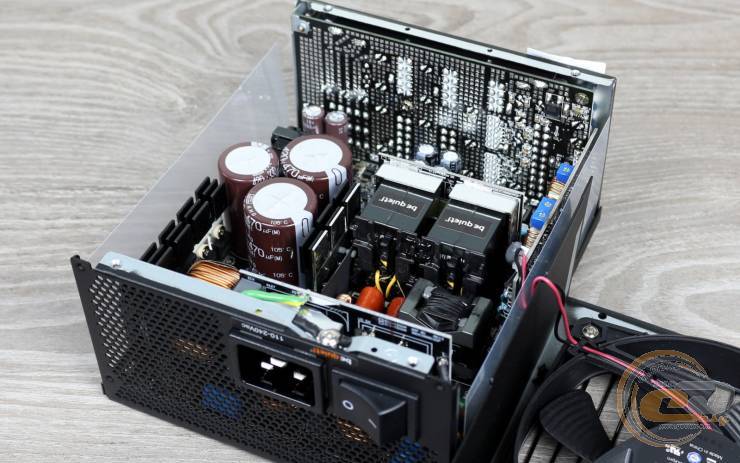

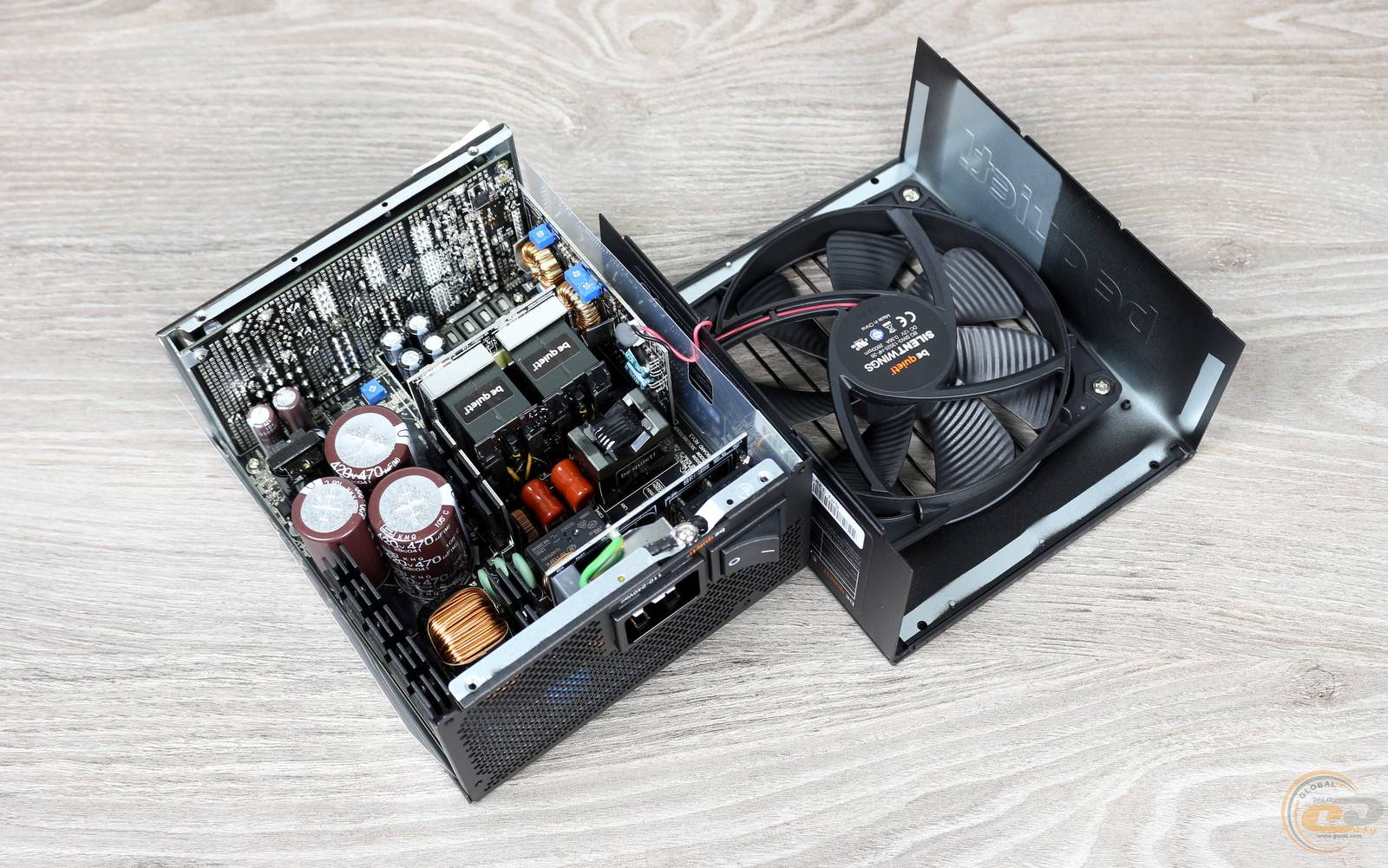

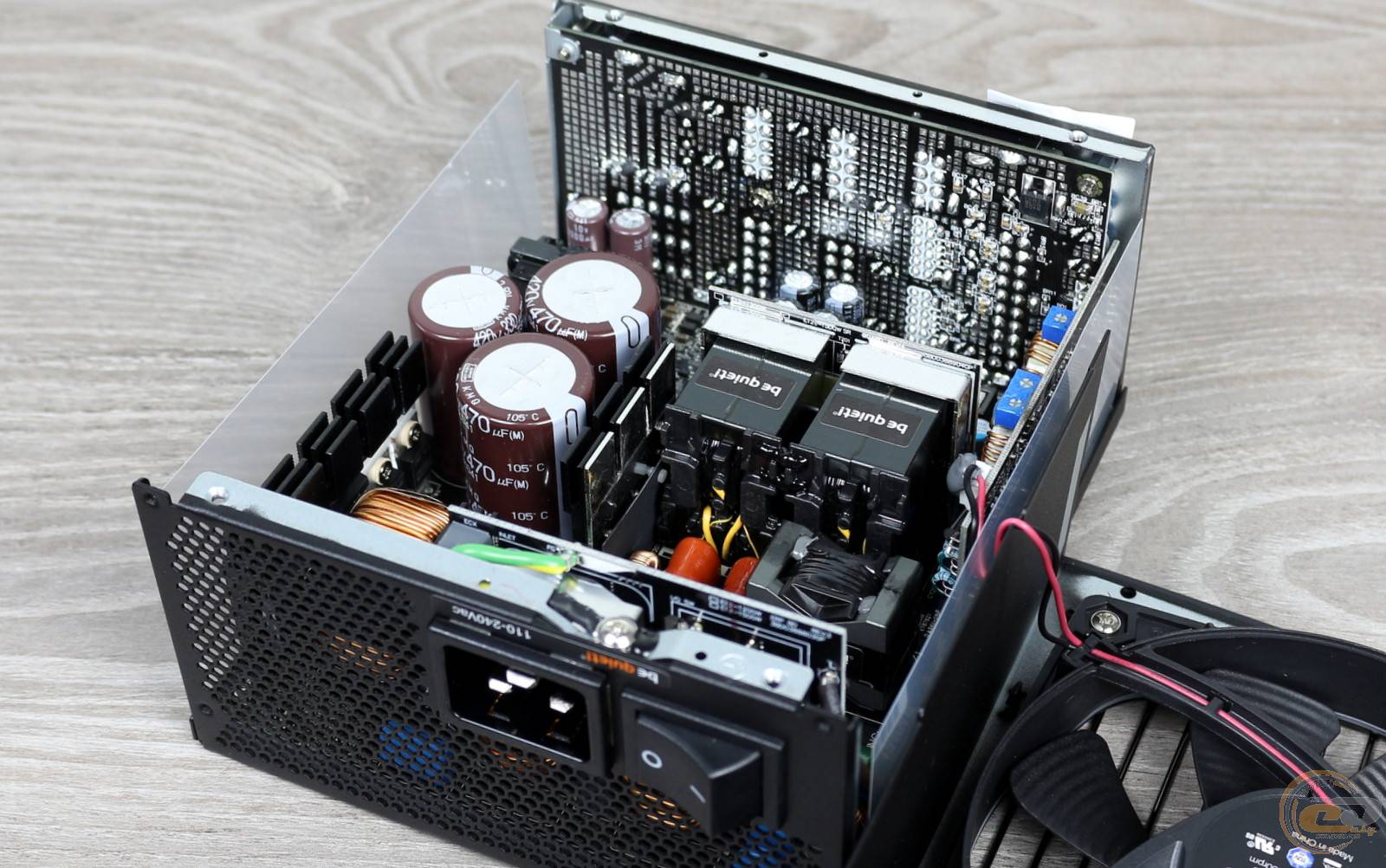

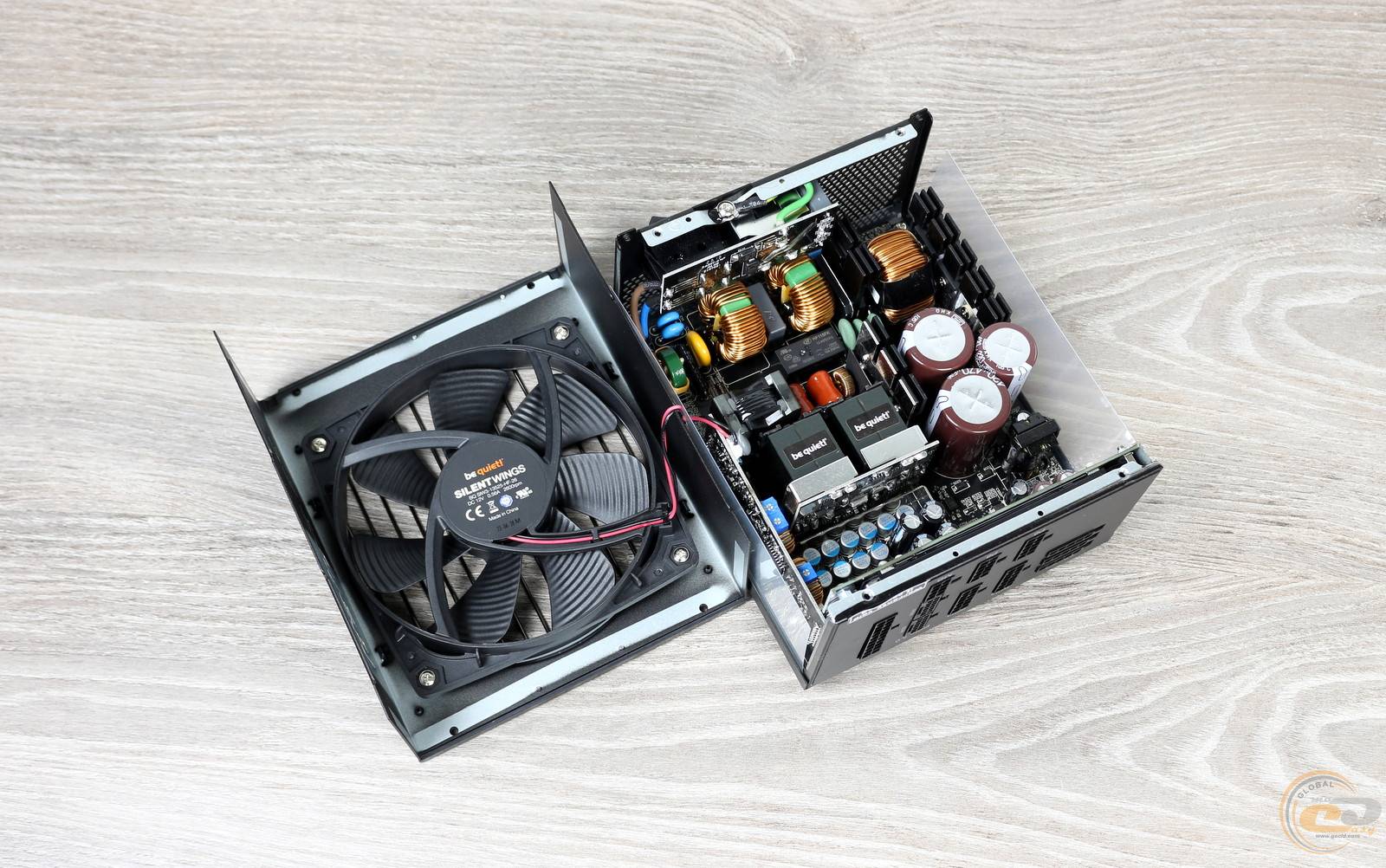

Тепер же прийшов час оглянути начинку пристрою. Одразу ж відзначимо, що німецький перфекціонізм видний неозброєним оком. В be quiet! STRAIGHT POWER 12 1200W всі елементи максимально на виду і розташовані рівненько, ніби за командою “струнко”.

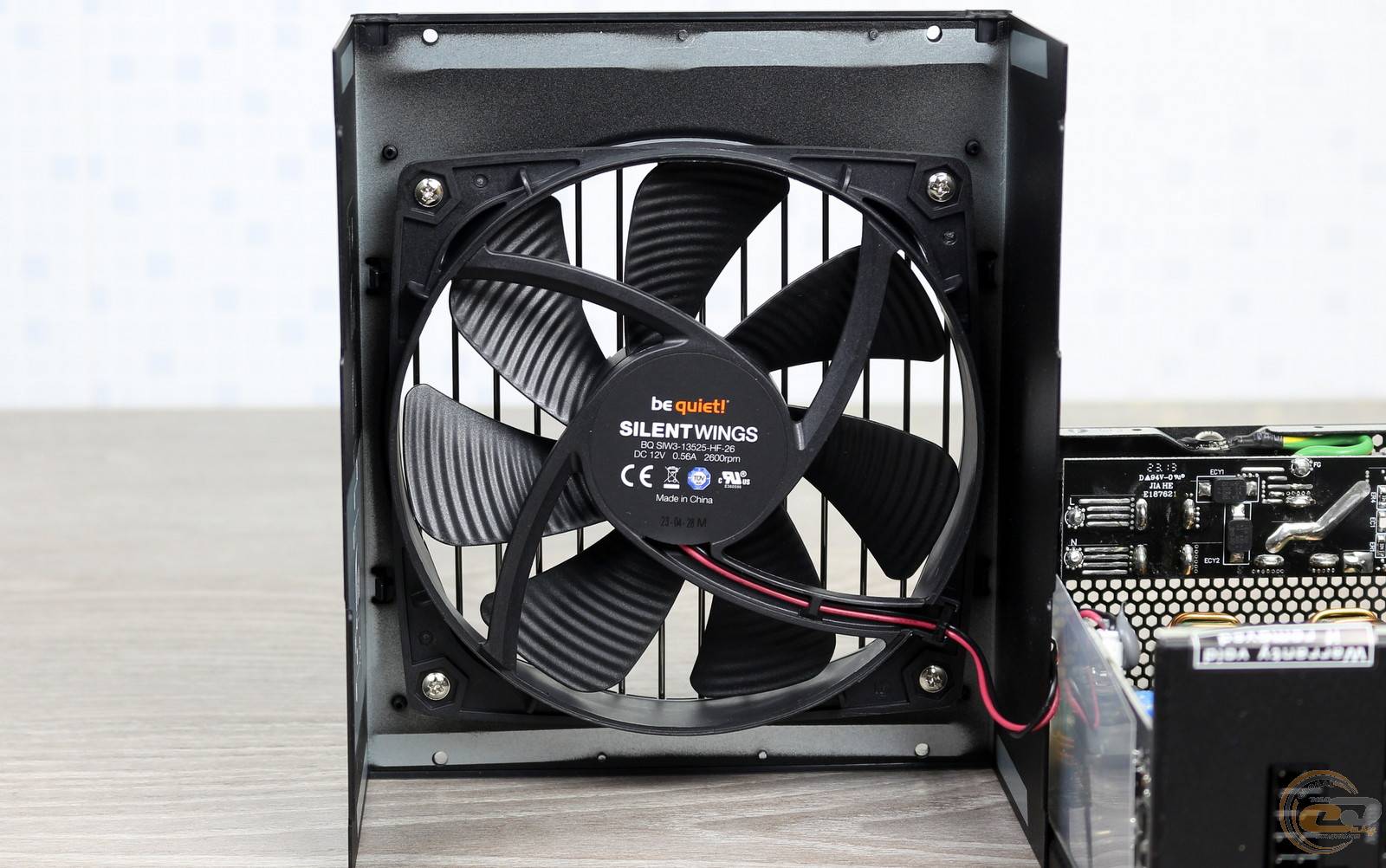

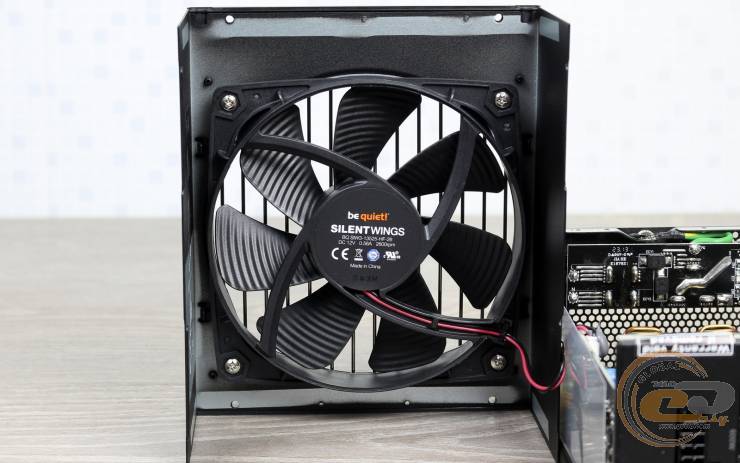

Закономірно, що це стосується і якості. За активне обдування відповідає вентилятор be quiet! Silent Wings 3 (BQ-SlW3-13525-HF-26) розмірами 135 х 135 х 25 мм. Дуже схожа модель використовується і у топовому “титановому” be quiet! DARK POWER PRO 12 1200W.

Пропелер споживає 6,72 Вт (0,56 А при 12 В) через 2-контактний роз’єм. В його основі лежить надійний гідродинамічний підшипник, а зниження вібрації і енергоспоживання забезпечує 6-полюсний електродвигун. До того ж нам обіцяють менше шуму за рахунок хвилястої крильчатки.

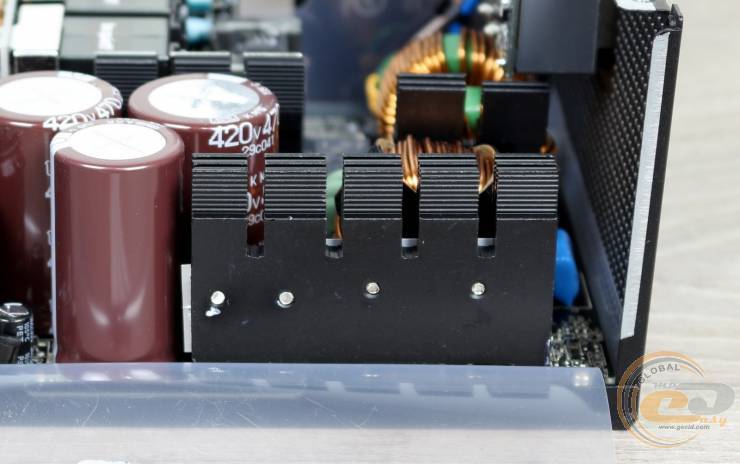

Всередині ж передбачено чимало радіаторів — три гребінчасті розташовані в первинному колі, а три пластини-охолоджувачі — у вторинному. Тепер оглянемо складові більш детально.

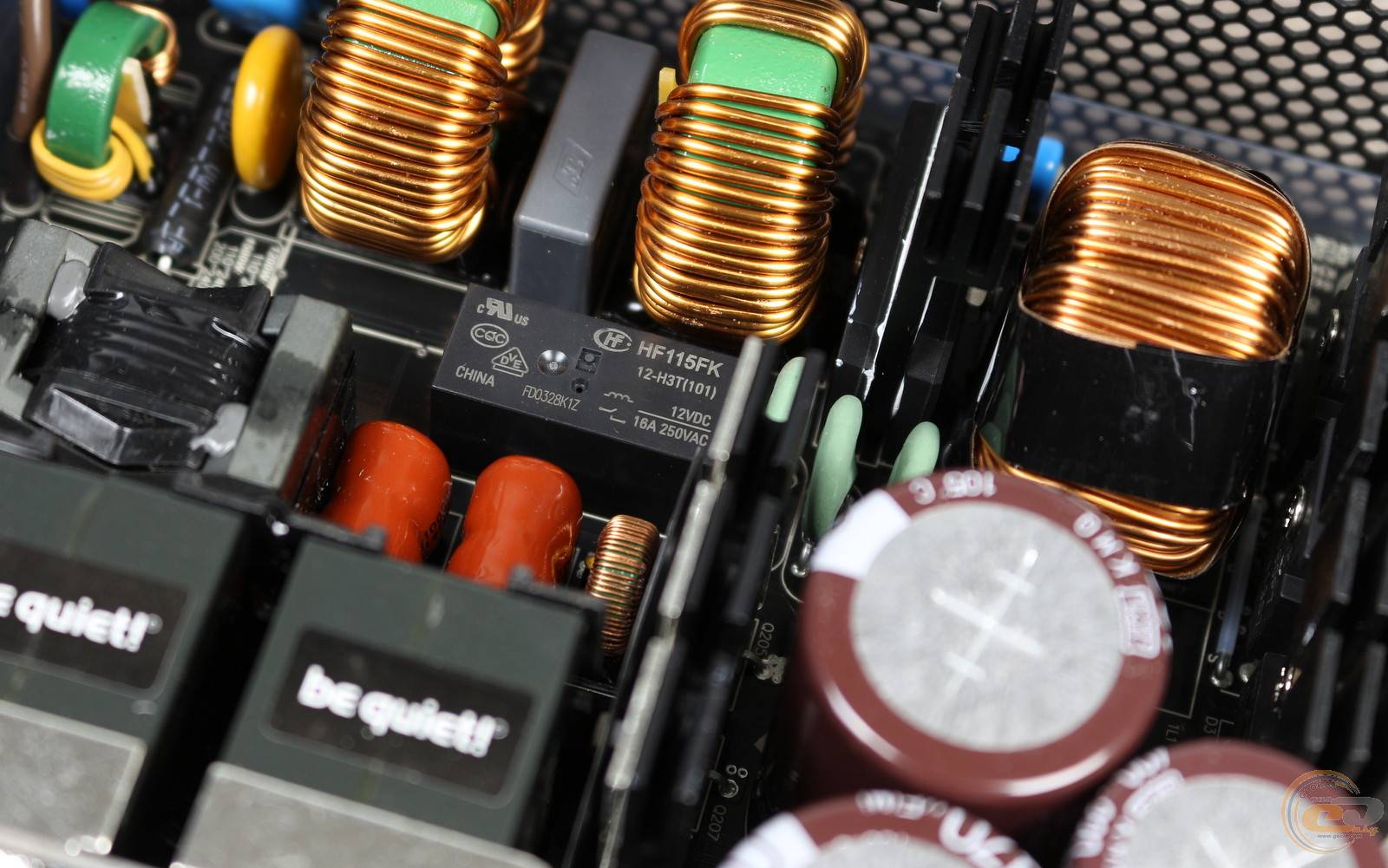

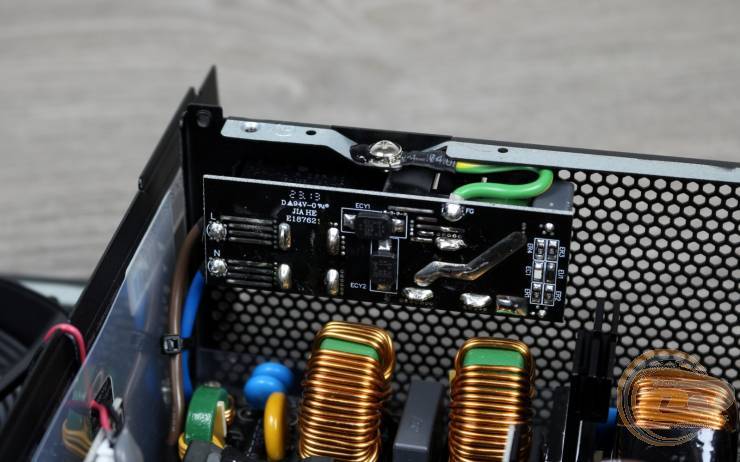

Частина EMI-фільтра розпаяна на невеликій дочірній платі біля вхідного роз’єму — тут ми виявили один X-конденсатор з одного її боку та пару керамічних Y-конденсаторів на звороті.

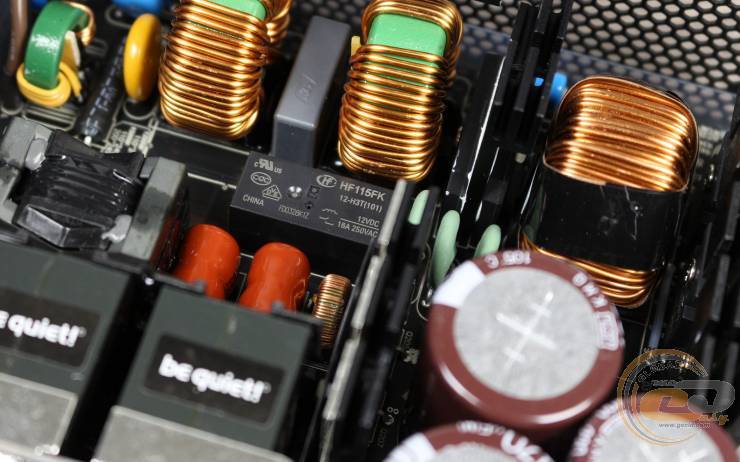

На основній же PCB знайшлося місце для аналогічної кількості ємностей, пари габаритних дроселів, плавкого запобіжника, варистора для грозозахисту та терморезисторів з реле для обмеження пускових струмів. Загалом весь набір на місці.

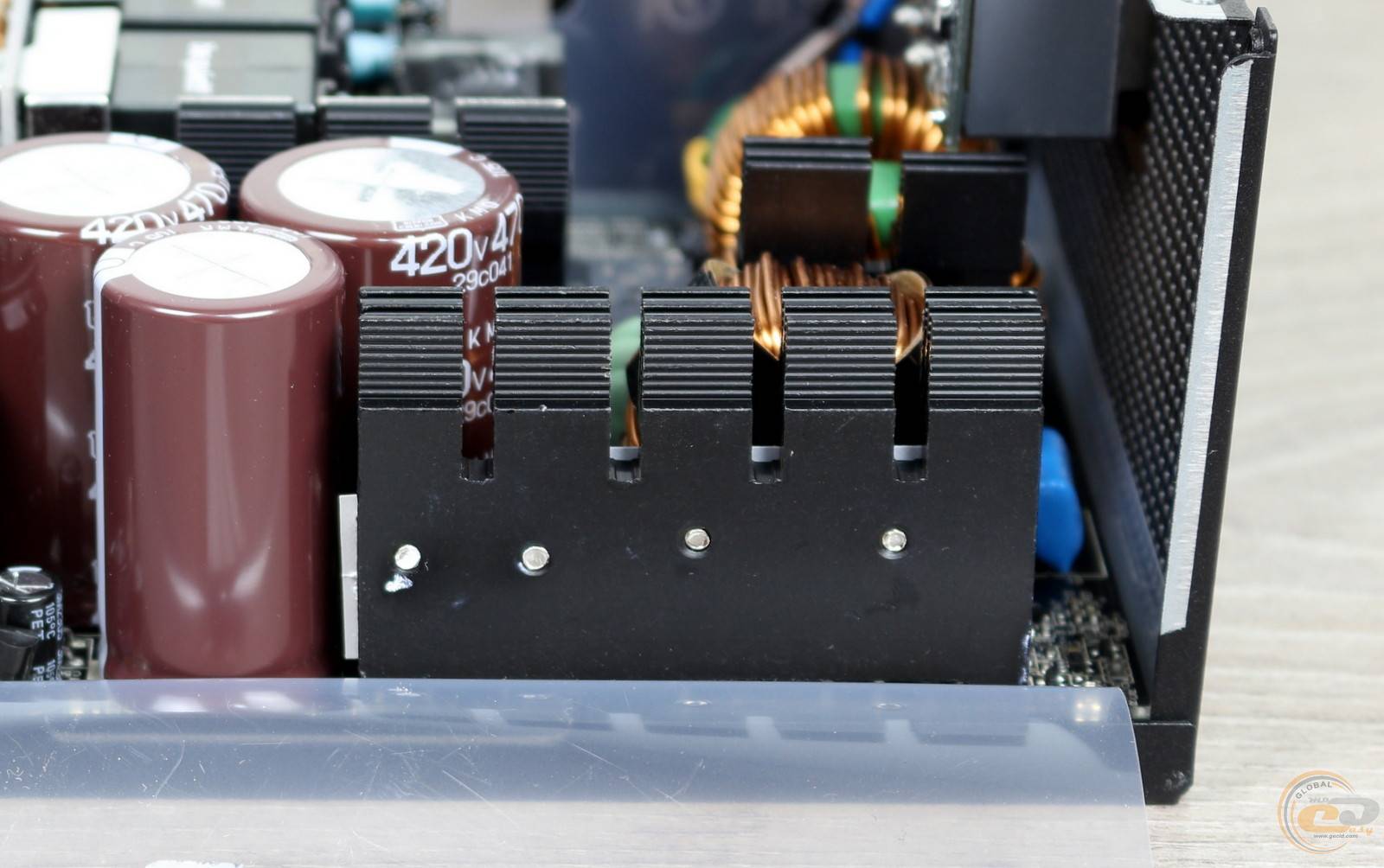

Далі можна помітити дві діодні збірки, закріплені на окремому охолоджувачі, велику котушку вузла APFC та його силові елементи на радіаторі побільше.

Усі вони розташувалися з внутрішнього боку охолоджувача, тому роздивитися їх в деталях нам не вдалося.

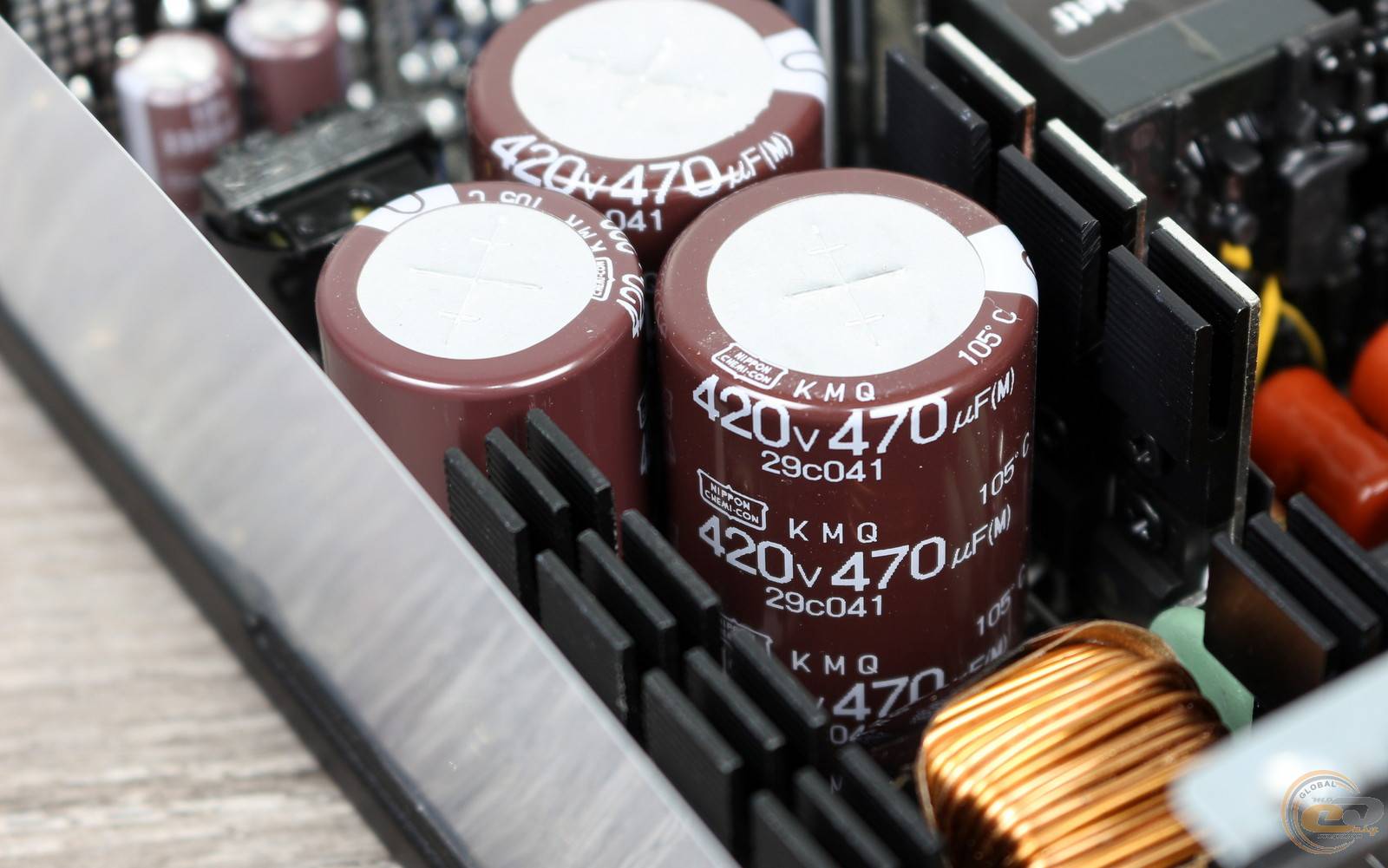

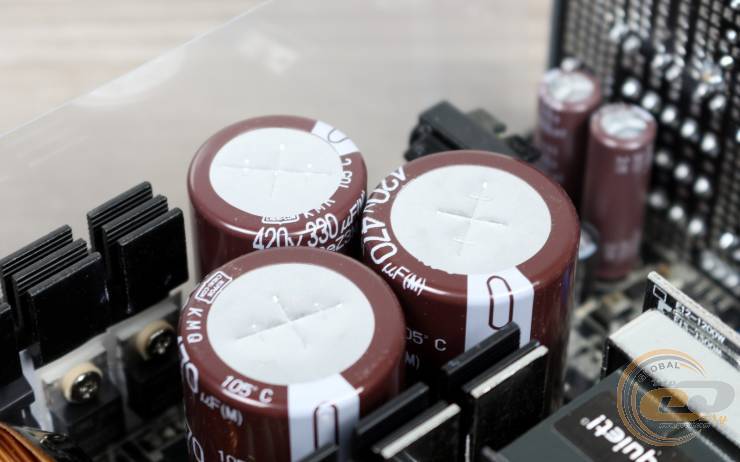

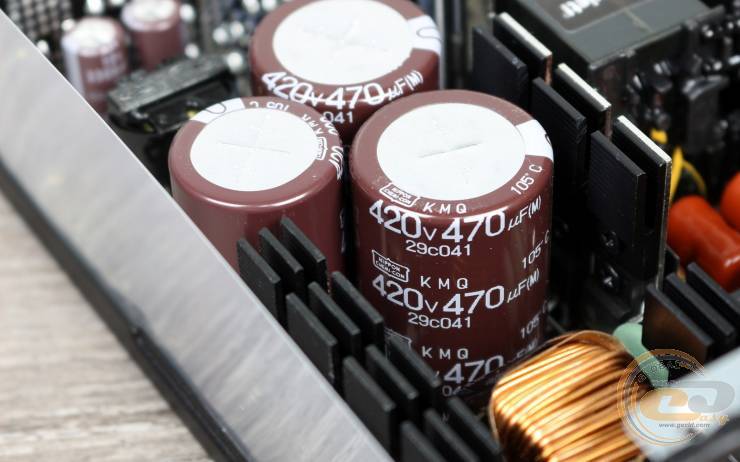

Чого не скажеш про вхідні конденсатори, яких тут аж три. Все тріо виготовлене японською компанією Nippon Chemi-Con, вони належать до високотемпературних серій та розраховані на напругу до 420 В. А велика їх загальна ємність 1270 мкФ (330 + 470 + 470 мкФ) допомогла збільшити час утримання до 23 мс при 100% навантаженні. Це в свою чергу буде корисно при короткочасних перепадах електроенергії.

В основі пристрою лежить високоефективна повномостова схема, яка частіше всього зустрічається саме у “титанових” та “платинових” блоках живлення. Через велику номінальну потужність перетворення змінної напруги покладене одразу на пару трансформаторів.

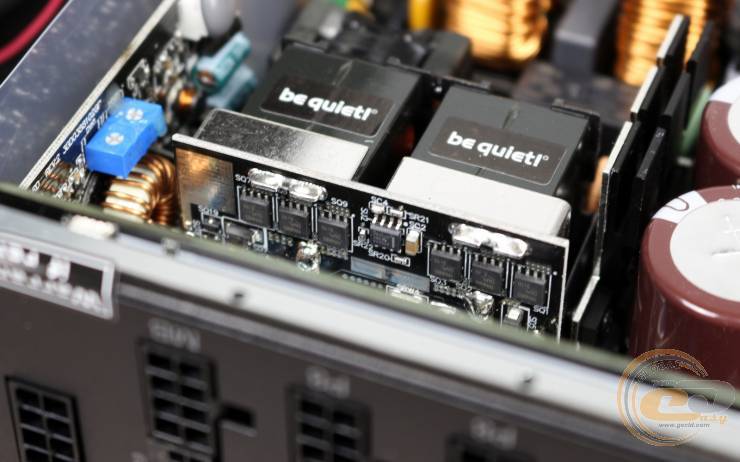

Дочірня плата позаду них містить на собі ключі синхронного випрямляча — польові транзистори TOSHIBA TPHR8504PL японського походження. Тут формується основна напруга +12В.

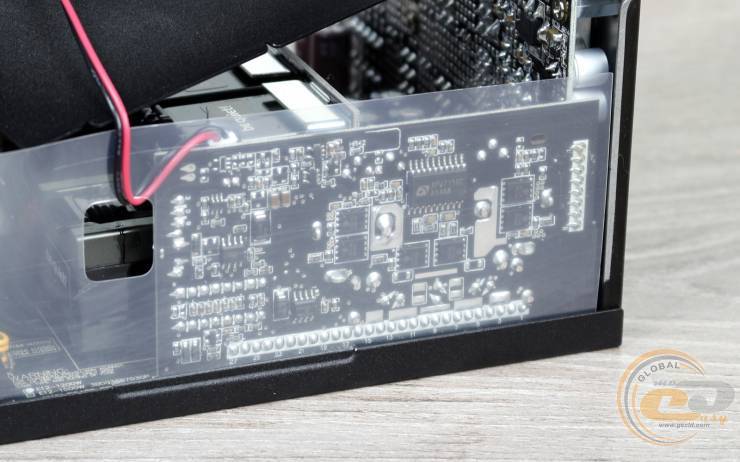

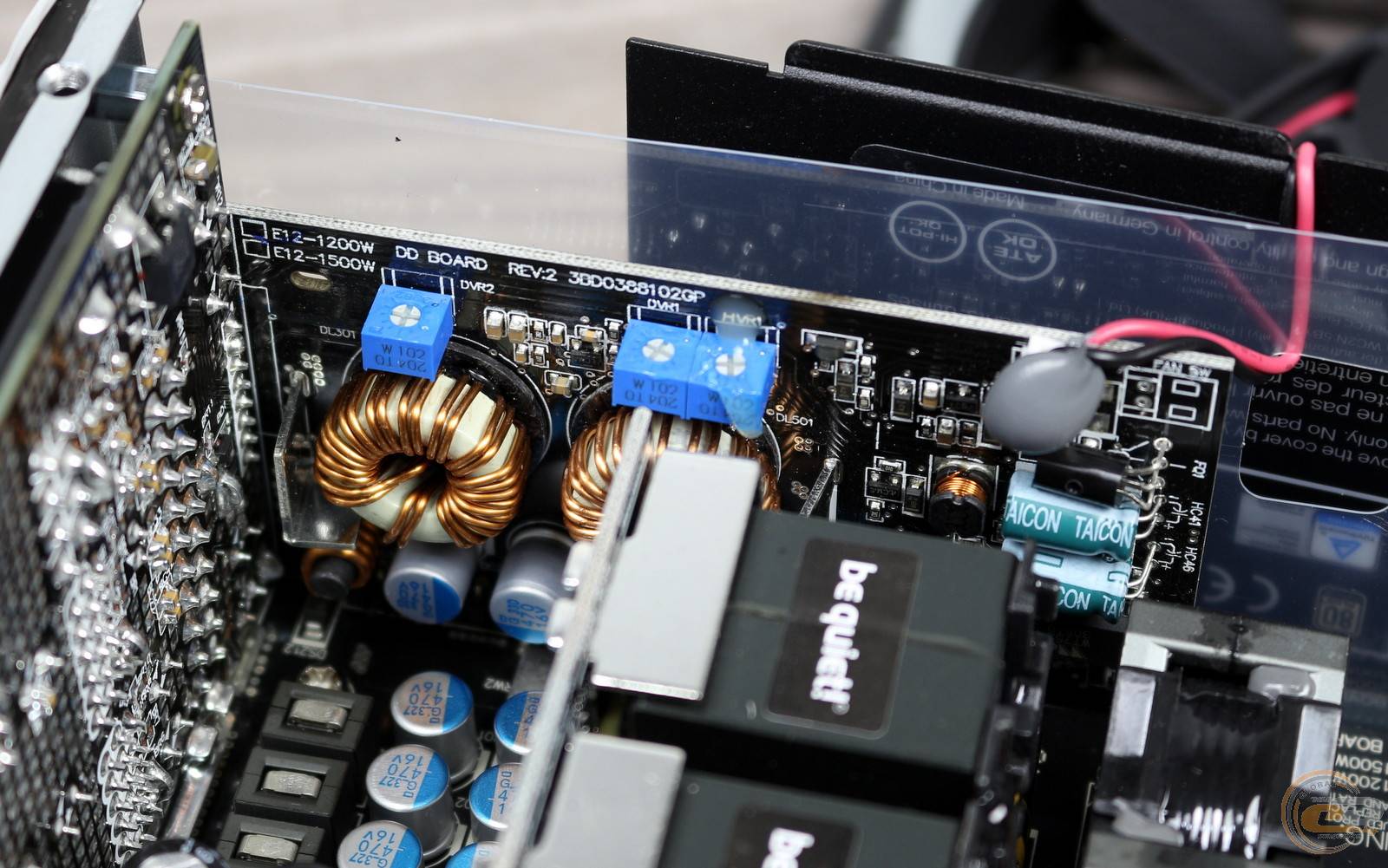

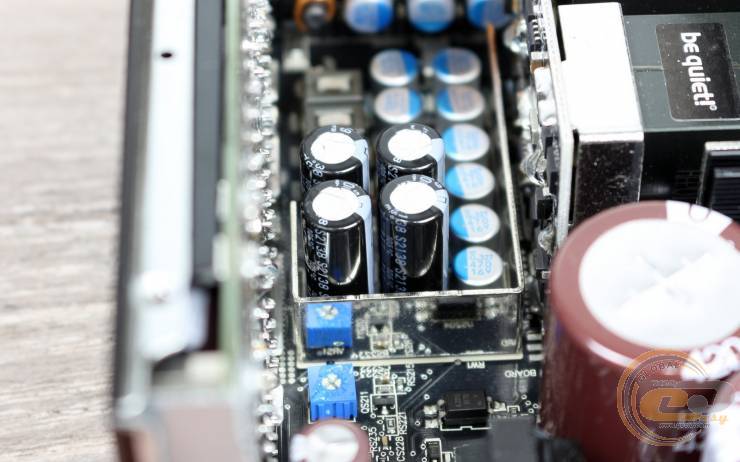

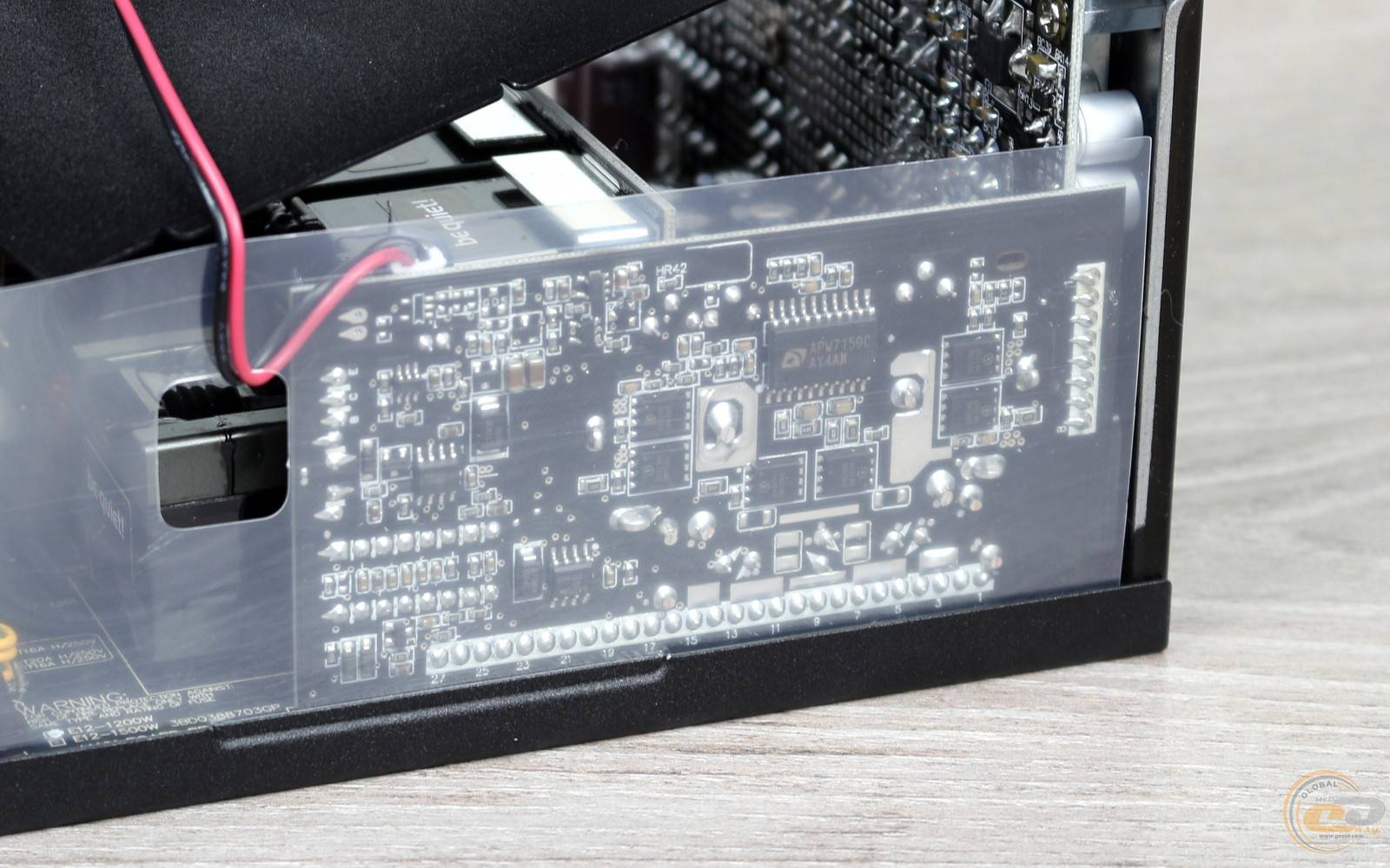

На іншій же вертикальній платі розташовані елементи DC-DC-перетворювачів, які під управлінням ШІМ-контролера APW7159 формують напруги +3,3В та +5В. До речі, тут є і пара тайванських конденсаторів TAICON.

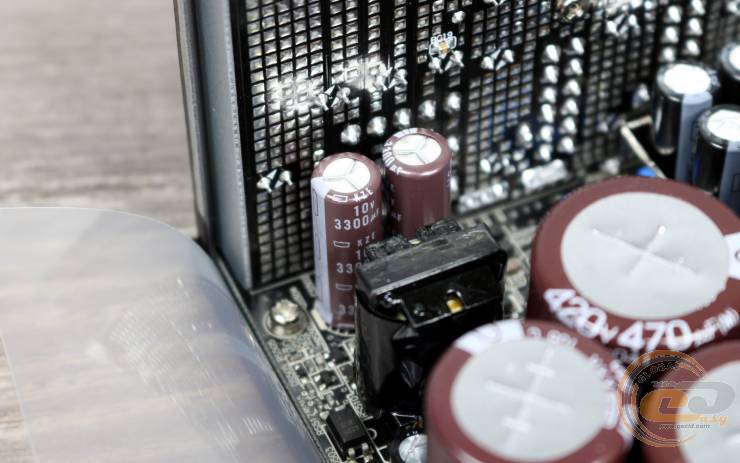

В інших же вузлах пристрою розпаяні виключно японські електролітичні конденсатори від Nippon Chemi-Con і Rubycon, а також надійні твердотільні рішення.

Останні є також і на звороті вихідної модульної плати. А от внутрішня її сторона практично позбавлена яких-небудь компонентів.

В цілому ж якість схемотехніки тут дуже висока, що і дозволило виробнику надати на пристрій 10-річний гарантійний термін. В доповнення згадаємо і про повний набір реалізованих захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від сплесків і стрибків напруги (SIP).

Крос-навантажувальні характеристики

Тепер час для тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

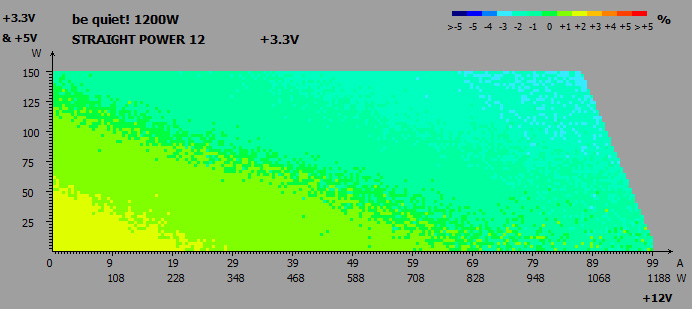

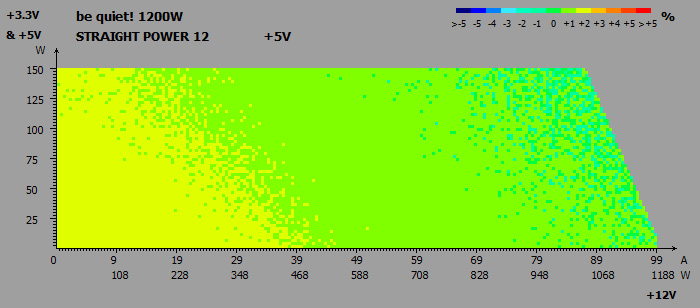

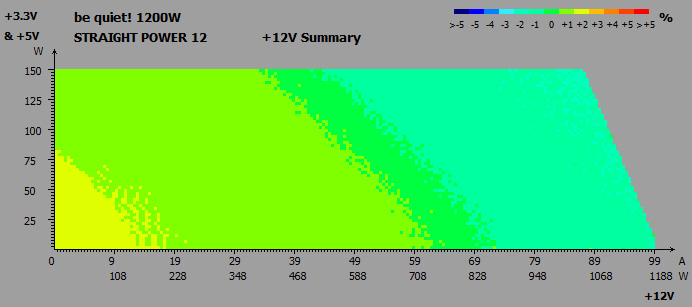

Під час крос-навантажувальних тестів на основних лініях живлення be quiet! STRAIGHT POWER 12 1200W були зафіксовані такі відхилення:

• лінія +3,3В: від -3% до +2%;
• лінія +5В: від -1% до +2%;
• лінія +12В: від -1% до +2%.

На всіх трьох каналах напруга змінюється у вузьких межах від -3% до +2% — DC-DC-перетворювачі відпрацьовують належним чином.

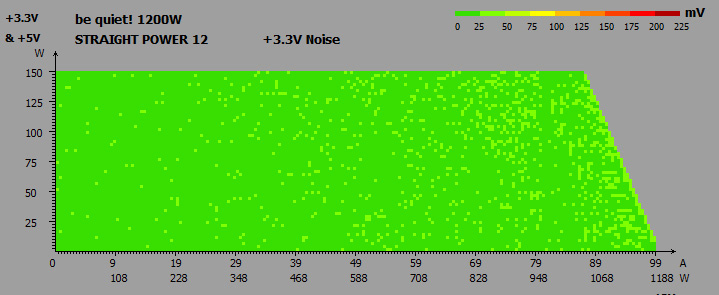

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

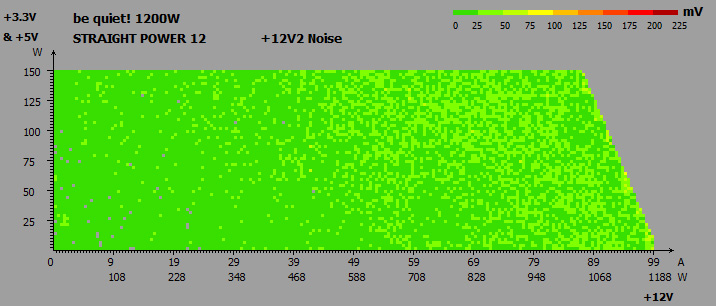

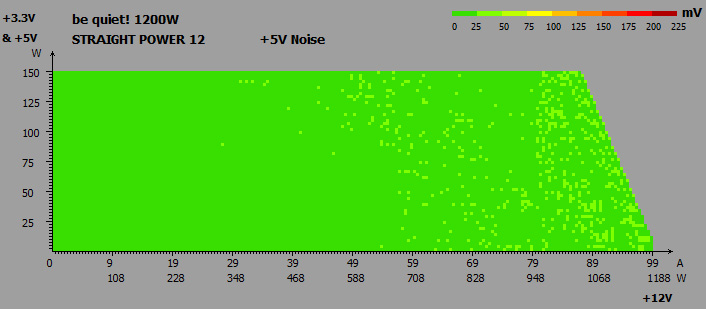

Пульсації на двох молодших лініях не перевищували 50 мВ, а на старшій — 100 мВ, що також є хорошими значеннями у межах норми.

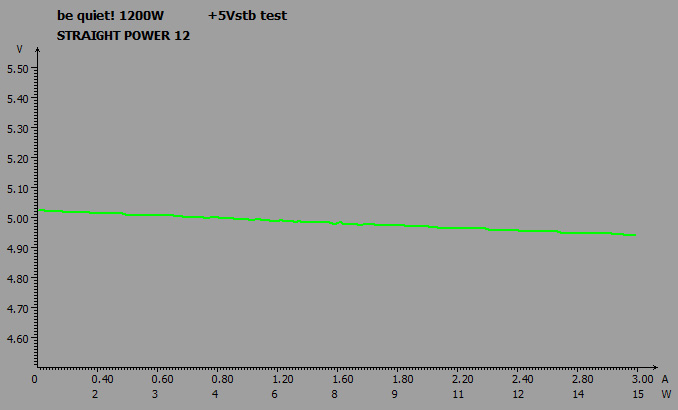

Чергова лінія живлення + 5VSB

Не викликав зауважень і стан чергової лінії живлення. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,02 до 4,94 В (від +0,4% до -1,2%), не виходячи за рамки ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також працює належним чином. Так, при споживаній потужності в 300 Вт коефіцієнт PFC перевершив 0,94, що і очікувалося відповідно до вимог стандарту 80 PLUS Platinum (не менше 0,94 при 50-% навантаженні). Максимальне ж його значення досягає 0,99.

ККД

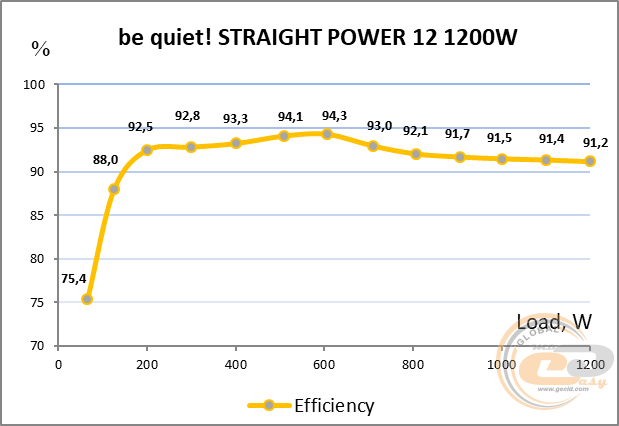

А що тут у нас з ККД? Тест реальної ефективності при різних навантаженнях підтвердив, що be quiet! STRAIGHT POWER 12 1200W цілком відповідає заявленому стандарту 80 PLUS Platinum. Так, при навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 90%, 94% і 91% відповідно.

Система охолодження і температурний режим

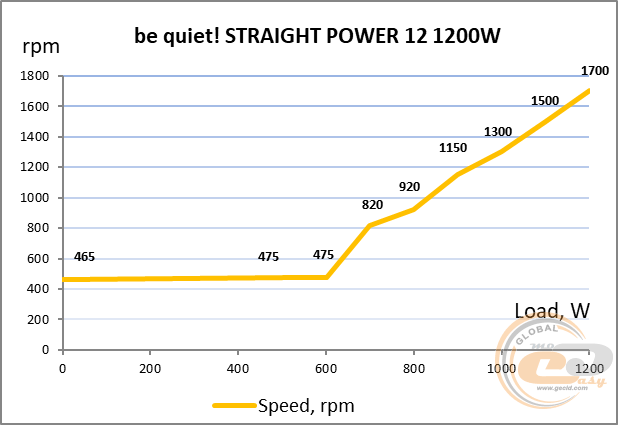

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23-27°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

Навіть у топових моделях be quiet! гібридний режим роботи системи охолодження не передбачений. Втім, виробник старається дбати, щоб його блоки живлення були якомога тихішими на всьому діапазоні навантажень, що видно з самої назви бренду.

Так, до позначки 600 Вт, а це половина від номіналу, швидкість обертання вентилятора становила майже безшумні 465-475 об/хв. Далі рівень шуму піднявся до дуже тихого при 800 Вт, тихого при 900 Вт, нижчого за середній при 1100 Вт і середнього при 1100-1200 Вт.

Враховуючи велику номінальну потужність, пристрій вийшов доволі тихим. І все ж “титановий” be quiet! DARK POWER PRO 12 при тих же 1200 Вт працював усього при 1300 об/хв замість 1700 об/хв в тестованого рішення.

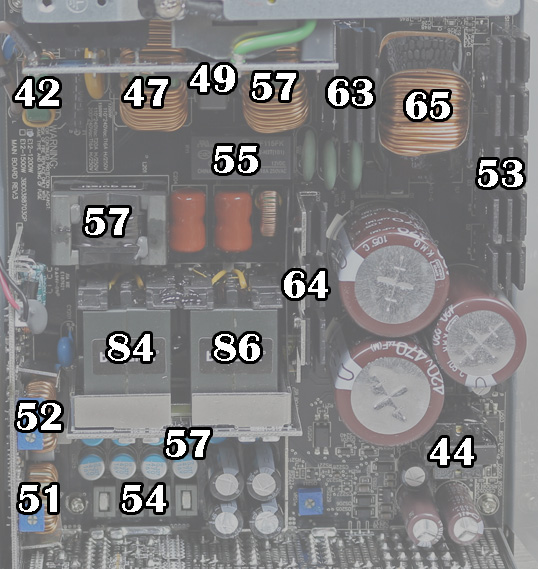

Втім, виробник явно подбав і про баланс шуму та нагрівання. Карта температур була отримана після 15-хвилинного 1100-ватного навантаження, в процесі якого головні трансформатори прогрілися до 84-86°C, а інші вузли — від 42 до 65°C. Всі ці значення дуже хороші і далекі від критичних.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності be quiet! STRAIGHT POWER 12 1200W не створює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.

OverLOAD

Тест на перевантаження ми проводили до позначки 1400 Вт, що дорівнює майже +17% до номіналу. Значення напруг при цьому і далі залишалися в нормі.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був використаний потужний 12-ядерний 24-потоковий процесор AMD Ryzen 9 3900XT без розгону. А в якості відеоприскорювачів ми використовували Palit GeForce RTX 3090 GamingPro OC (TDP близько 350 Вт) та ASUS ROG STRIX GeForce RTX 2080 TI GAMING (250 Вт).

Материнська плата	GIGABYTE B550 AORUS PRO (Socket AM4)
Процесор	AMD Ryzen 9 3900XT (Socket AM4, 12/24 х 3,8 ГГц, TDP 105 Вт)
Кулер	Noctua NH-U12A
Оперативна пам’ять	2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW
Відеокарти	Palit GeForce RTX 3090 GamingPro OC ASUS ROG STRIX GeForce RTX 2080 TI GAMING (x4 PCIe 3.0)
SSD	Patriot P210, 2 ТБ
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Усі три ключові канали цілком адекватно зреагували на підвищення навантаження — відхилення напруг склали менше 1%, а про просідання ж мова взагалі не йде. Хоча і в простої, і при навантаженні їх показники злегка завищені, але їм все ще дуже далеко до максимальних 5%.

Такого потужного пристрою вистачить для живлення будь-якої топової збірки з однією відеокартою та з розгоном комплектуючих. Або ж можна лишити запас для отримання більш приємного акустичного фону. Наприклад, навіть при повному навантаженні нашої конфігурації із потужним 12-ядерником та парою вимогливих до живлення відеокарт, звук від вентилятора блочка залишався тихим.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, be quiet! STRAIGHT POWER 12 1200W порадує свого власника дуже низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (3 Вт).

Підсумок

Блок живлення be quiet! STRAIGHT POWER 12 1200W з німецькими коренями потішив нас характерним скрупульозним підходом чи не у всіх сферах.

Так, пристрій обладнаний великою кількістю конекторів, серед яких чотири 6+2-контактні PCIe та пара свіженьких 16-контактних PCIe 5.0. Завдяки цьому він зможе заживити навіть пару топових відеокарт рівня GeForce RTX 4090 або Radeon RX 7900 XTX. Потужності для цих цілей також вистачить — всі 1200 Вт доступні по найбільш навантаженій лінії +12В, яка тут одна-єдина, на відміну від пристроїв попередніх генерацій.

Крім того, високий ККД рівня 80 PLUS Platinum допомагає у збереженні чудового співвідношення шум / нагрівання. На більшій частині діапазону блок живлення працює тихо, і навіть при максимальному навантаженні він навряд чи виділятиметься на фоні решти компонентів. Хоча в цьому плані він закономірно дещо поступається “титановому” be quiet! DARK POWER PRO 12 1200W, але і різниця у вартості між пристроями даних лінійок чималенька.

Всередині все також з акцентом на надійність та ефективність: японські конденсатори та силові елементи, повномостова схема, пара трансформаторів та тріо вхідних електролітів високої ємності, а також вентилятор на основі гідродинамічного підшипника. І хоча у вузлі DC-DC-перетворювача ми таки знайшли пару конденсаторів із Тайваню, але 10-річна гарантія від виробника розставляє всі крапки над “і”.

В підсумку be quiet! STRAIGHT POWER 12 1200W є  потужним, ефективним і надійним пристроєм, здатним заживити і прикрасити будь-яку топову збірку.

Переваги:

• дуже високий рівень ККД (понад 94%, 80 PLUS Platinum);
• велика навантажувальна здатність лінії +12В — до 100 А (1200 Вт);
• при підключенні до потужної конфігурації напруги залишаються в межах норми;
• хороший запас за потужністю (понад +16% до номіналу);
• наявність усіх видів захистів;
• роздільна система стабілізації живлення;
• можливість роботи в широкому діапазоні мережевої напруги;
• використання переважно японських електролітичних високотемпературних конденсаторів;
• низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
• повністю модульні кабелі;
• 135-мм вентилятор на основі гідродинамічного підшипника;
• досить тиха робота на всьому діапазоні навантажень;
• низьке нагрівання внутрішніх вузлів;
• наявність чотирьох 6+2-контактних роз'ємів PCIe та пари PCIe 5.0 (12VHPWR);
• 10 років гарантії.

Автор: Олесь Пахолок

Висловлюємо подяку компанії Listan GmbH & Co. KG за наданий для тестування блок живлення.
