Огляд блока живлення ASUS TUF Gaming 850W Gold: чергове поповнення в лінійці

Аж не віриться, що 5 років тому огляд ASUS ROG THOR 1200W Platinum ми починали словами “Якщо на сайті компанії ASUS зайти в розділ «Відеокарти», то в переліку аксесуарів ви несподівано для себе знайдете пару блоків живлення”. Так, тоді асортимент даних пристроїв виробника налічував лише дві моделі з ну дуже особливим дизайном.

Що ж, час іде, і тепер уже в окремому розділі на сайті ASUS можна знайти без перебільшення кілька десятків джерел потужністю від 450 до 1600 Вт, з сертифікатами від “бронзового” до “титанового”.

На фоні такого різноманіття 850-ватний “золотий” ASUS TUF Gaming 850W Gold може сприйматися як середнячок. Втім, насправді це пристрій, який запросто зможе заживити сучасну топову систему. Також ми дізналися і про інші його особливості, про що готові розповісти далі.

Специфікація

Модель	ASUS TUF Gaming 850W Gold
Тип	ATX12V 3.0 / EPS12V
Номінальна потужність, Вт	850
Потужність по каналу +12В, Вт	850
Потужність ліній +3,3В і +5В, Вт	130
Кількість ліній +12В	1
Максимальний вхідний струм каналу +3,3В, А	23
Максимальний вхідний струм каналу +5В, А	23
Максимальний вхідний струм каналу +12В, А	70,8
Максимальний вхідний струм каналу -12В, А	0,8
Максимальний вхідний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 – 240
Частота напруги живлення, Гц	47 – 63
Вхідний струм, А	6 – 10
ККД, %	≥92
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≥90
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.0 (12VHPWR)	1
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Два кулькові підшипники (Double Ball Bearing)
Захисти	SCP, OPP, OTP, OVP, OCP, UVP
Розміри (Д х Ш х В), мм	150 x 150 x 86 мм
Вага, кг	2,38
Гарантія, років	10
Сайт виробника	ASUS
Сторінка продукту	ASUS TUF Gaming 850W Gold

Пакування та комплект постачання

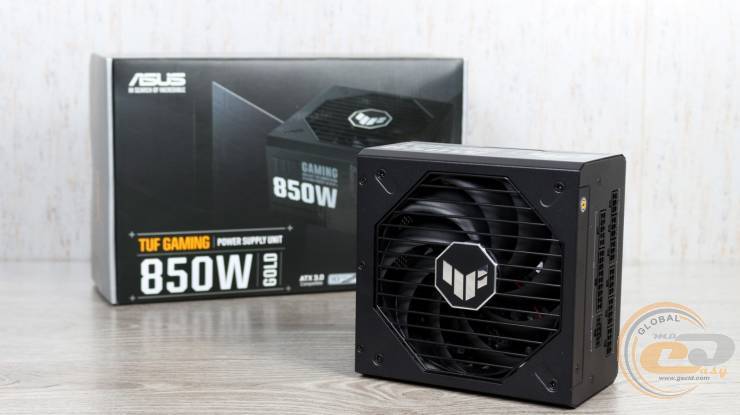

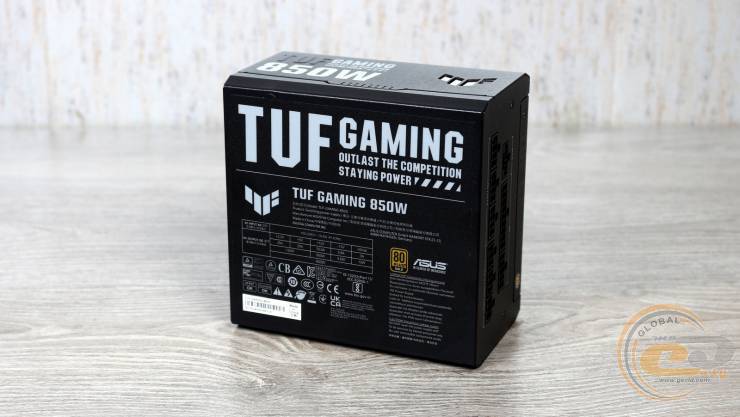

Коробка пристрою красива та інформативна, а універсальною її робить використання переважно англійської мови.

Сам блок живлення додатково захищений за допомогою м’яких вставок.

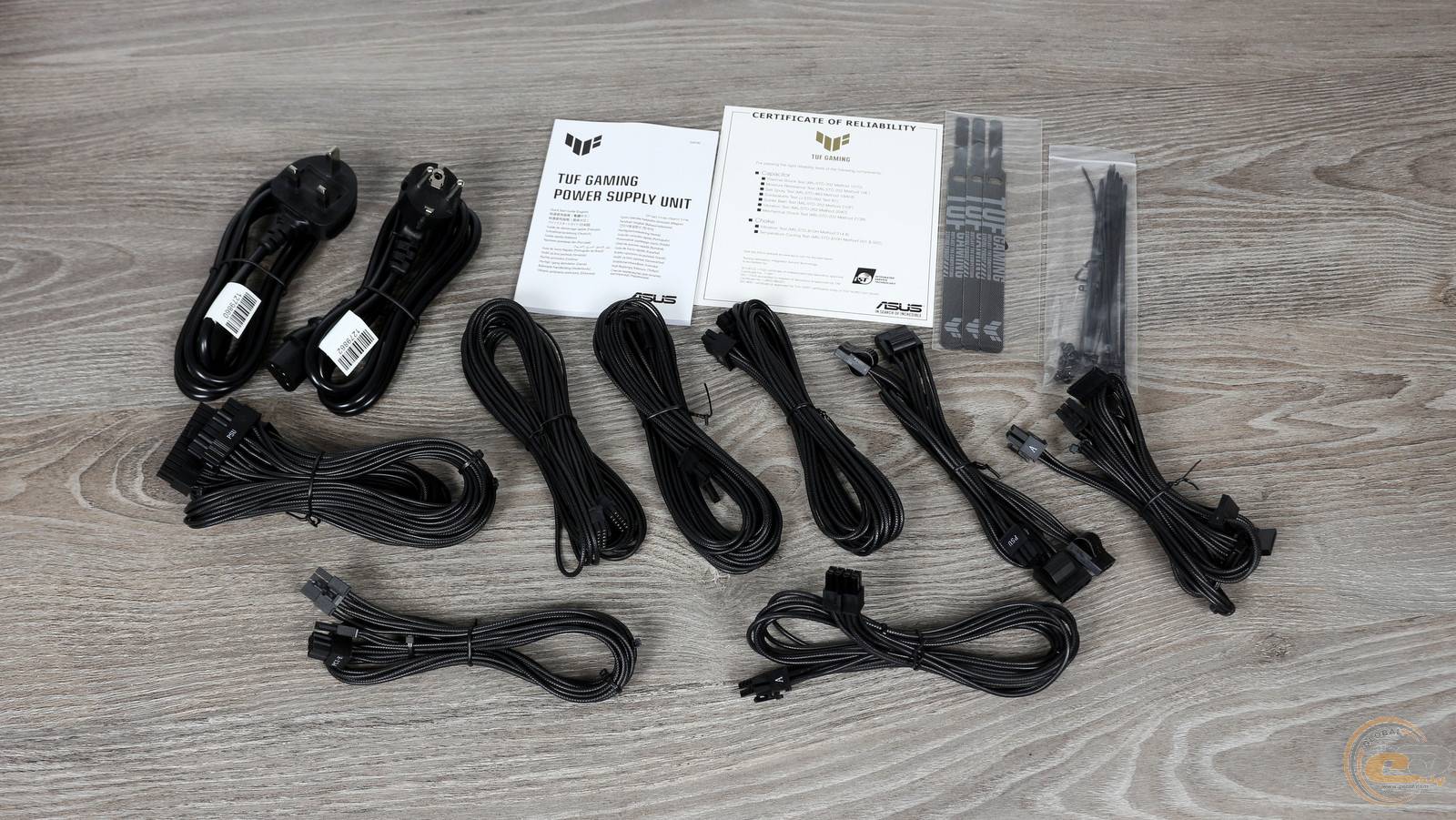

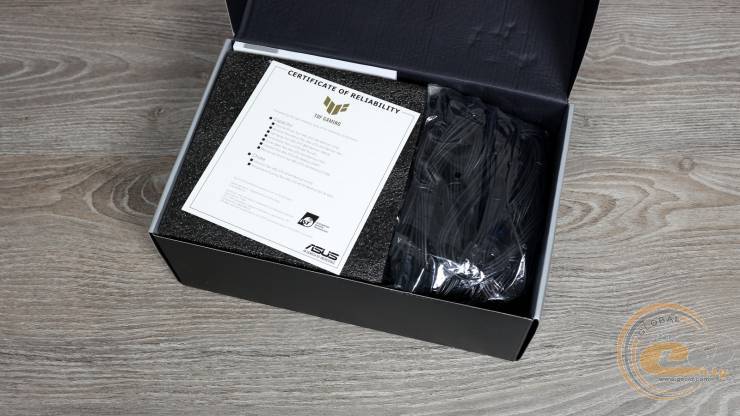

А поряд із ASUS TUF Gaming 850W Gold знайшли усе необхідне для його встановлення та охайного кабель-менеджменту:

• кабелі живлення для різних типів розеток;
• модульні кабелі;
• багаторазові та одноразові стяжки для проводів;
• кріпильні гвинти;
• посібник користувача.

Зовнішній вигляд

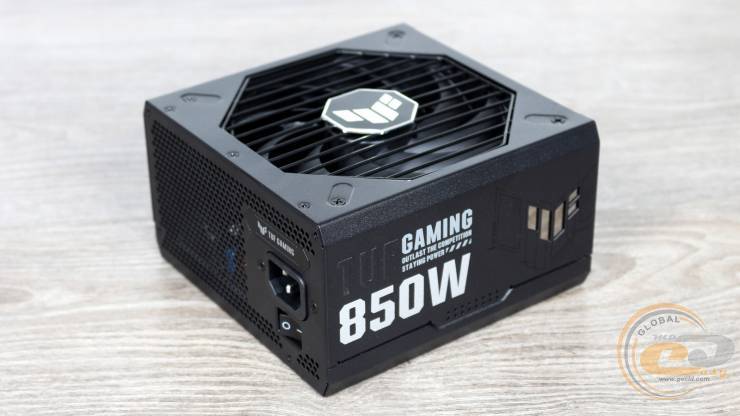

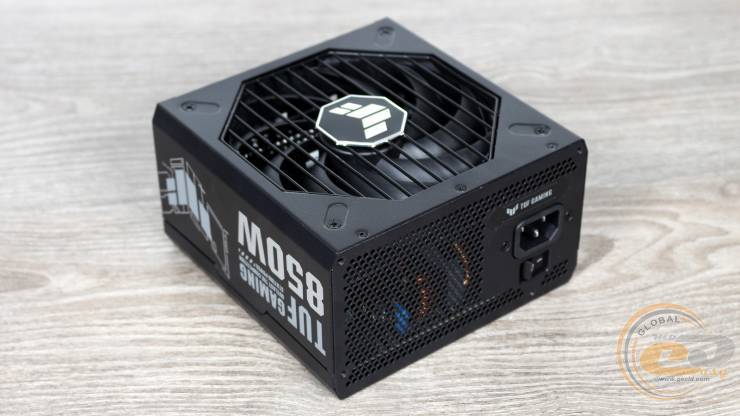

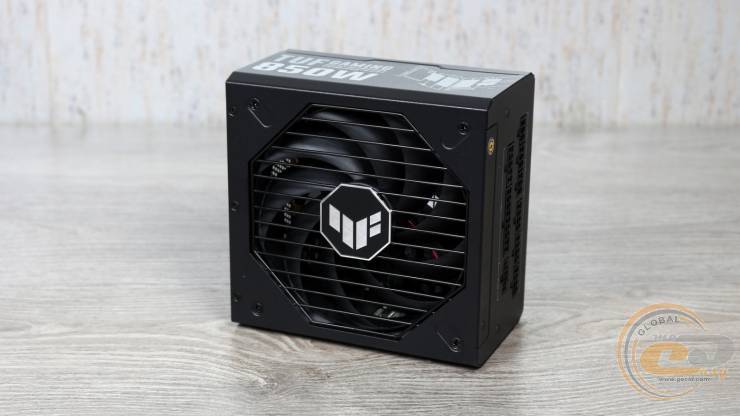

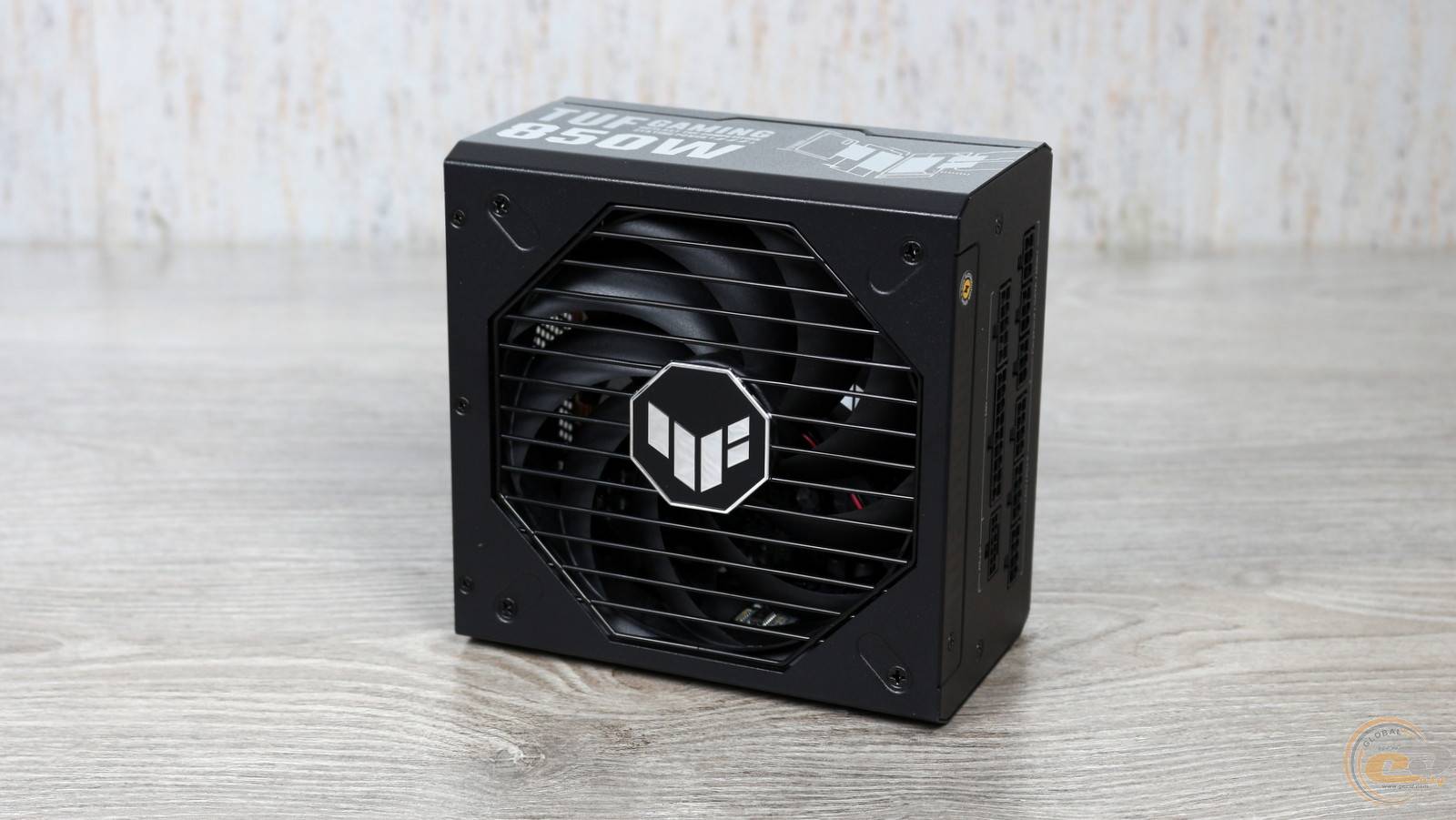

Восьмикутна решітка над вентилятором, скошені ребра та розміри 150 х 150 х 86 мм нагадують “бронзові” моделі виробника. Втім, ASUS TUF Gaming 850W Gold зокрема і “золоті” представники лінійки в цілому дещо змінилися. Так, їх легко впізнати за модульним підключенням кабелів, більш сучасним логотипом ASUS TUF та іншими менш помітними деталями.

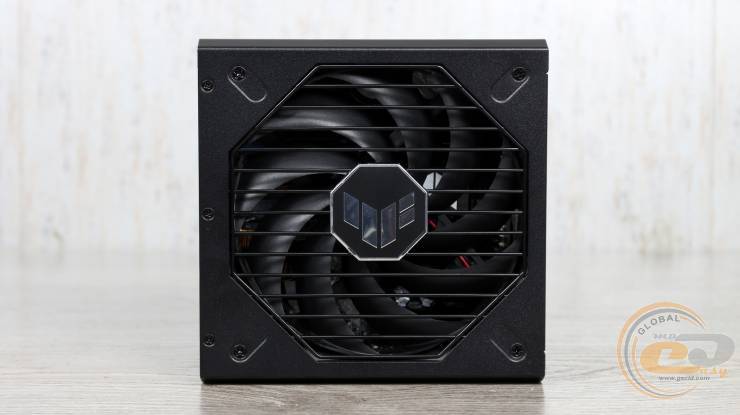

Незвичний квадратний профіль пристрою зумовлений використанням 135-мм вентилятора, що характерно для всіх ATX-блоків виробника. Ще однією винятковою рисою пристроїв від ASUS є об’єднання лопатей пропелера кільцем. Дана технологія має назву ASUS Axial-tech Fan Design і покликана збільшити тиск повітря, спрямованого на внутрішні компоненти.

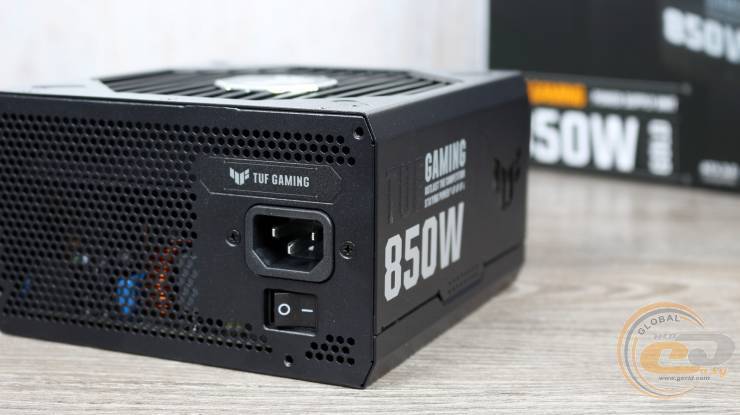

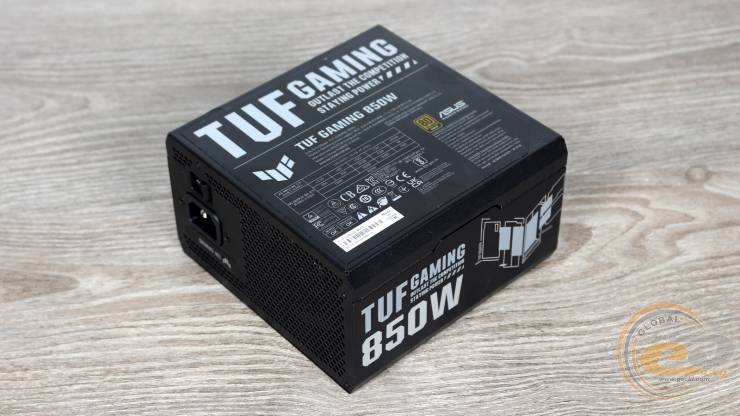

Тил уже більш звичний, хоча без згадки про лінійку не обійшлося. Дрібні отвори-соти оточують острівок з вимикачем та роз’ємом живлення.

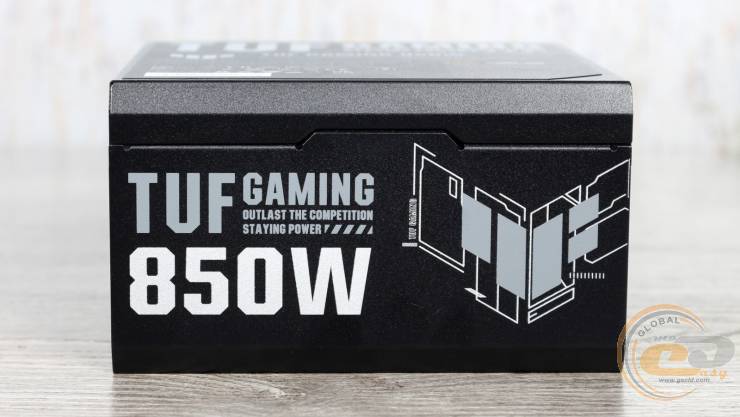

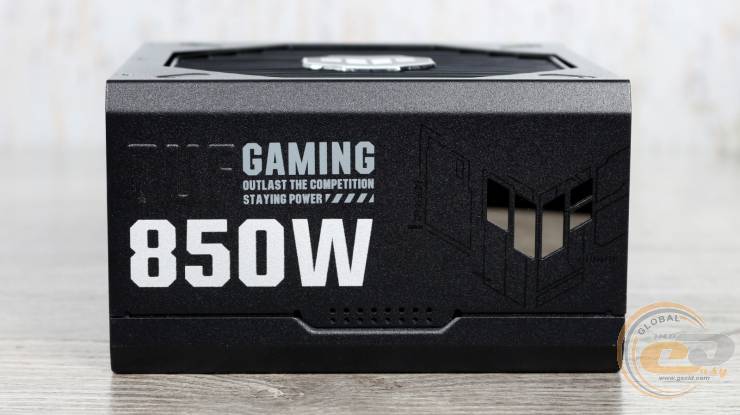

Боковини ASUS TUF Gaming 850W Gold в цілому мають оформлення на зразок “бронзових” рішень, але спосіб виконання написів та логотипа відрізняється.

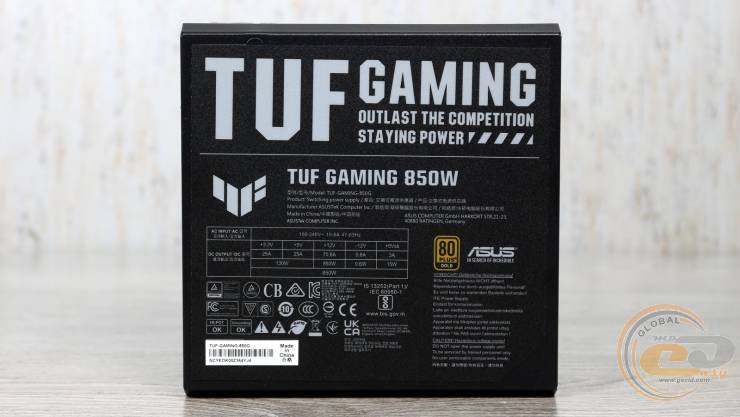

Свого роду окрасою пристрою є і наклейка з його електротехнічними характеристиками.

На ній зазначене використання однієї лінії +12В потужністю 850 Вт, що дорівнює номінальній. В той же час сумарна потужність молодших +3,3В і +5В становить набрані з невеликим запасом 130 Вт або ж до 25 А на канал.

Тут же згадується наявність сертифіката енергоефективності 80 PLUS Gold для мереж з широким діапазоном напруг — від 100 до 240 В.

Модульні кабелі ASUS TUF Gaming 850W Gold представлені круглими проводами в тканинній обмотці. На жаль, інформація про їхній калібр не вказана.

Повна конфігурація системи кабелів виглядає наступним чином:

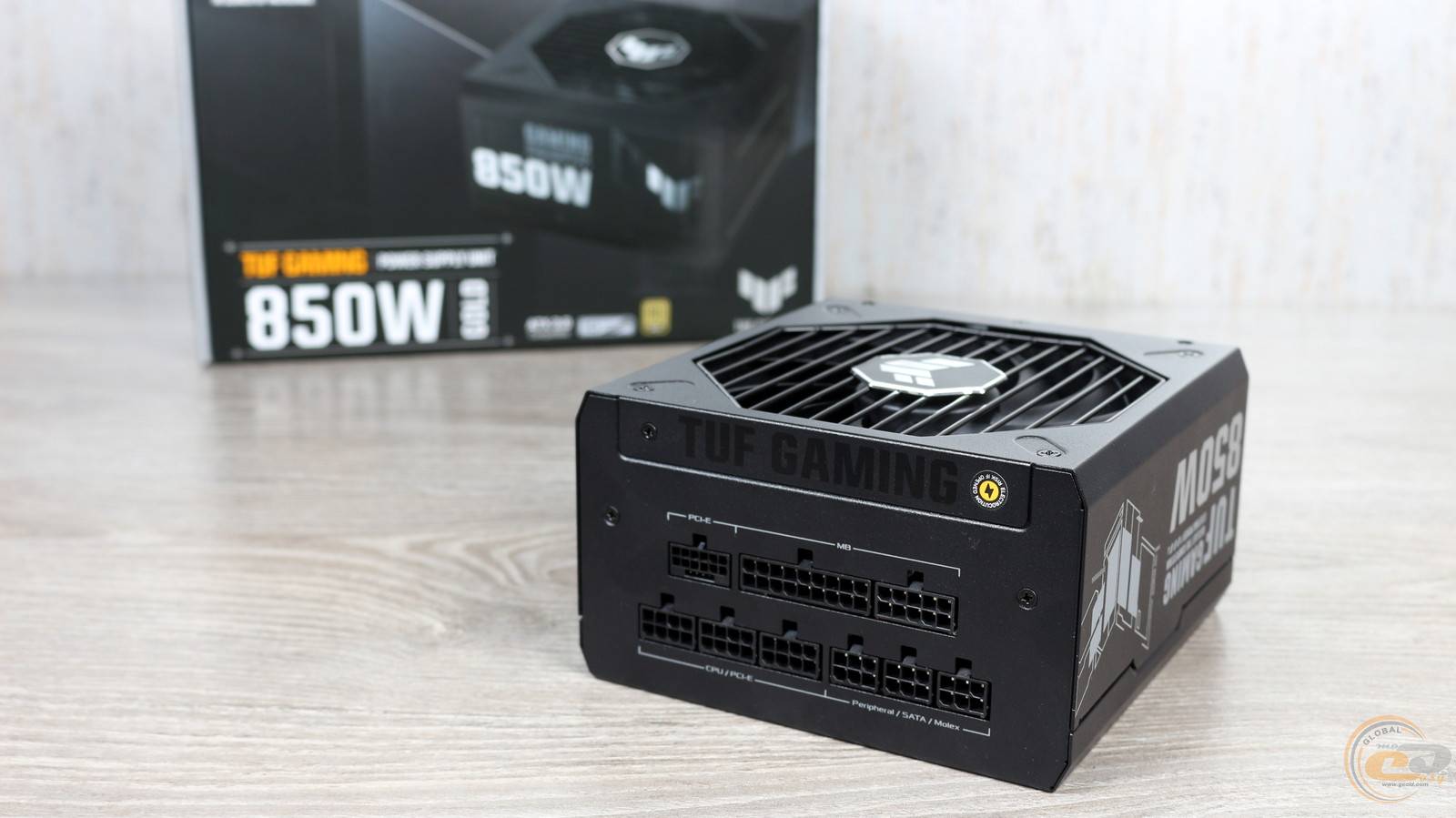

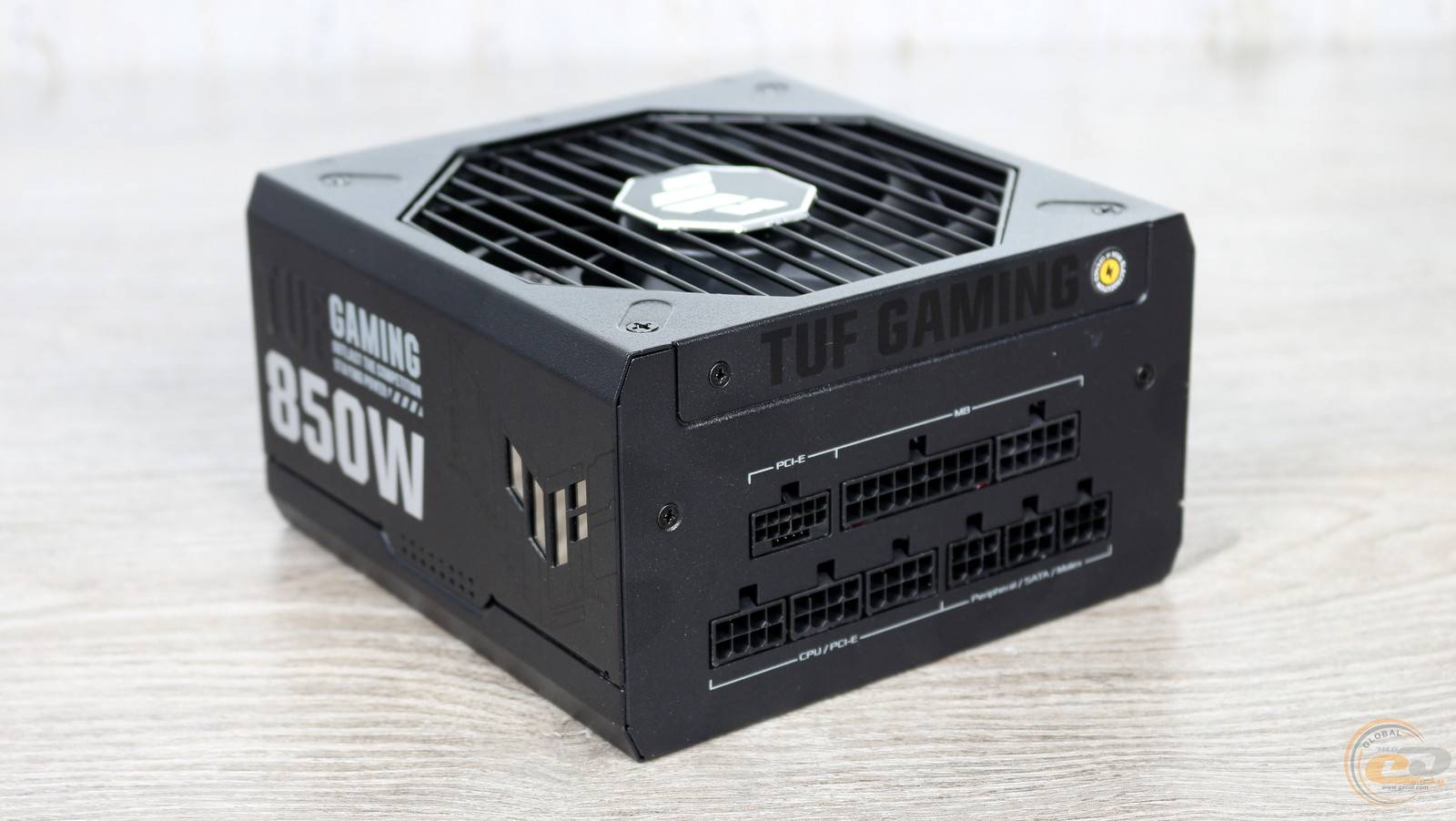

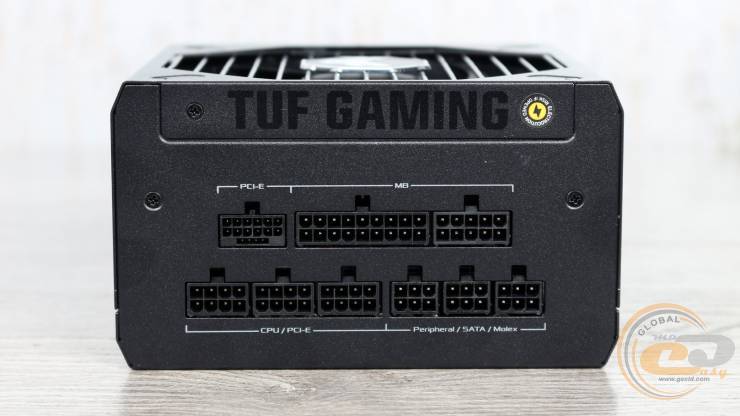

Основні конектори живлення ASUS TUF Gaming 850W Gold представлені 20+4-контактним ATX та парою 4+4-контактних ATX12V. Для під’єднання відеокарти в наявності є три роз'єми PCIe у 6+2-контактному виконанні та один PCIe 5.0 (він же 12VHPWR). Втім, через невелику кількість вихідних конекторів на корпусі БЖ одночасно можна використовувати або PCIe 5.0 + один 6+2-контактний PCIe, або три 6+2-контактні PCIe. Для периферії ж маємо п’ять SATA та чотири PATA на трьох окремих кабелях.

Такої кількості конекторів цілком вистачить для збірки ПК з будь-якою топовою відеокартою та рядом додаткових пристроїв. А для зручності користувача на корпусі блочка присутні підписи для коректного під’єднання кабелів.

Внутрішня будова

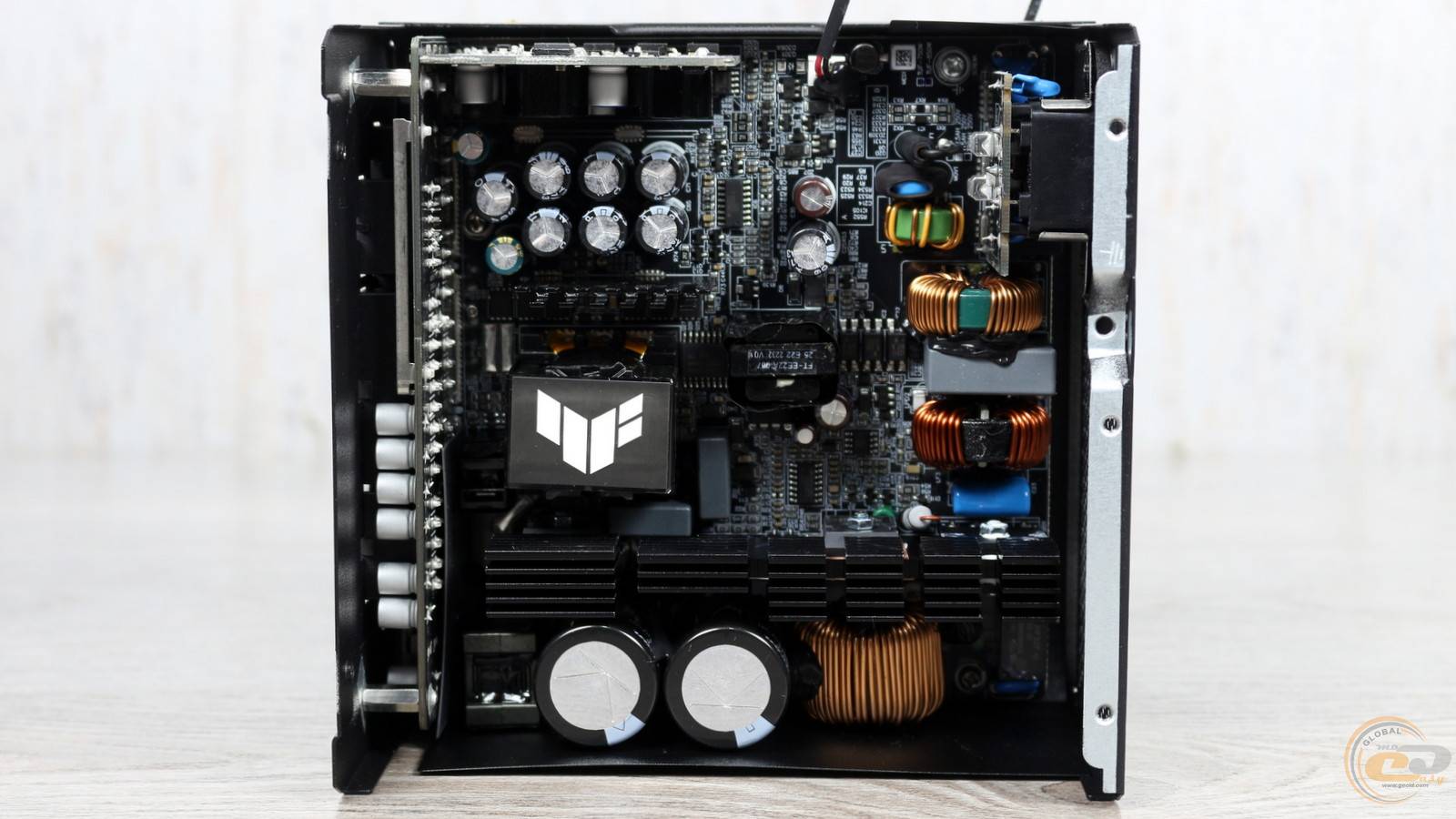

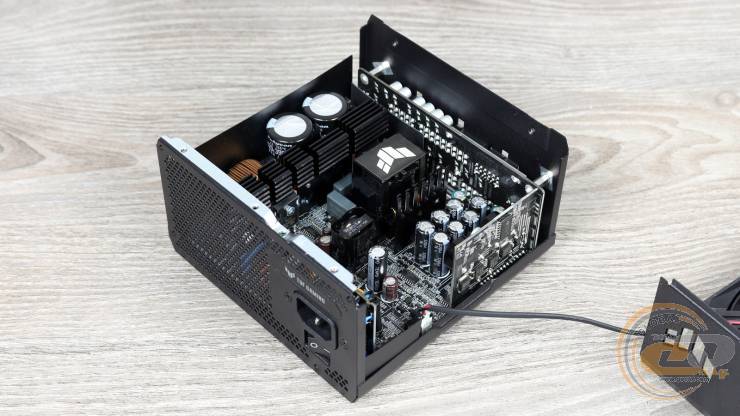

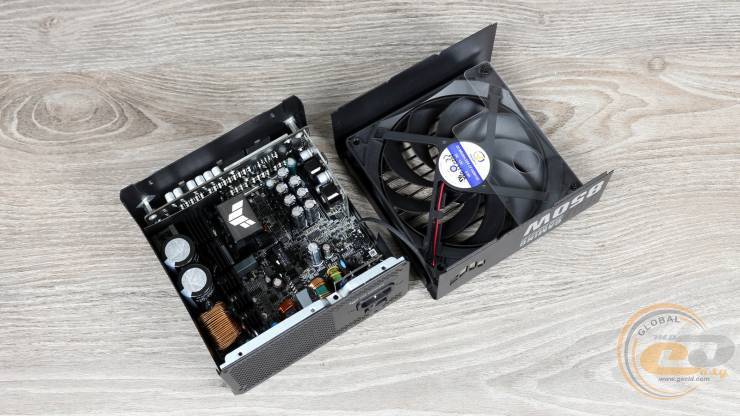

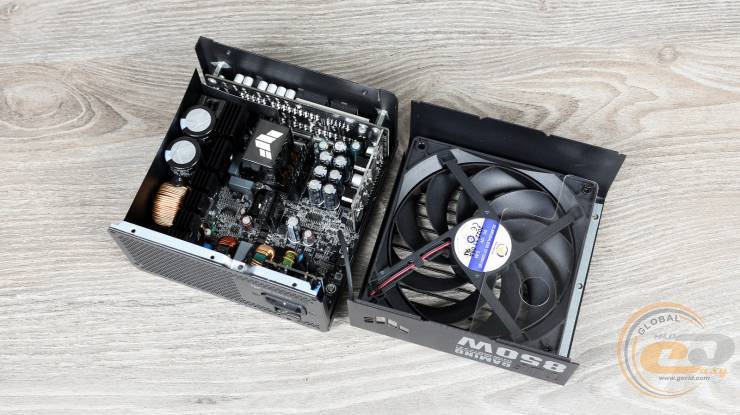

Що ж, а тепер час заглянути всередину.

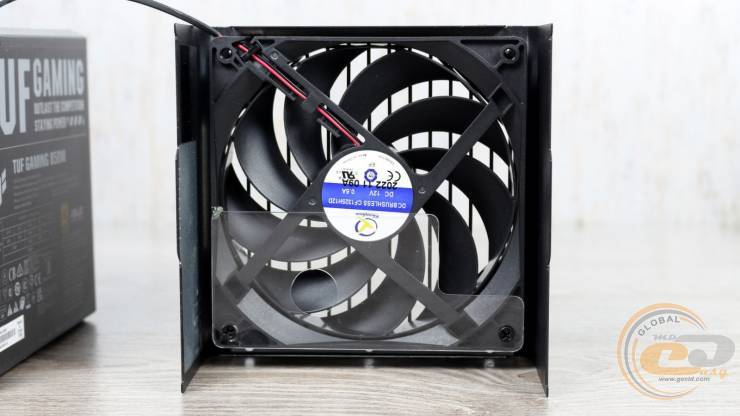

Вентилятор Champion CF1325H12D розмірами 135 х 135 х 25 мм ми вже зустрічали раніше у моделях ASUS ROG STRIX 750W Gold Aura Edition та ASUS TUF Gaming Bronze. Літера “D” у кінці назви пропелера вказує на використання всередині двох надійних кулькових підшипників (Double Ball Bearing). Згідно з даними виробника, їхній ресурс вдвічі довший, ніж у звичайних втулок.

Для живлення вертушки передбачений 2-контактний конектор, а її енергоспоживання не перевищує 7,2 Вт (0,6 А при 12 В)

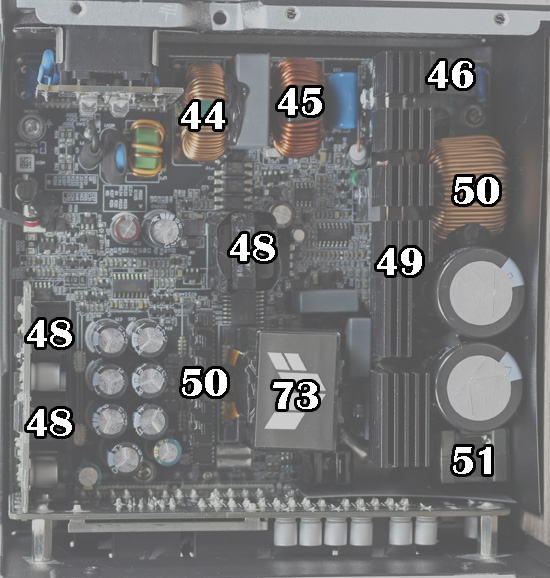

Також у систему охолодження ASUS TUF Gaming 850W Gold входять два радіатори. Один із них, більш габаритний, охолоджує діодну збірку, силові елементи модуля APFC та ключі первинного перетворювача. А гребінець менших розмірів відводить тепло від ключів синхронного випрямляча.

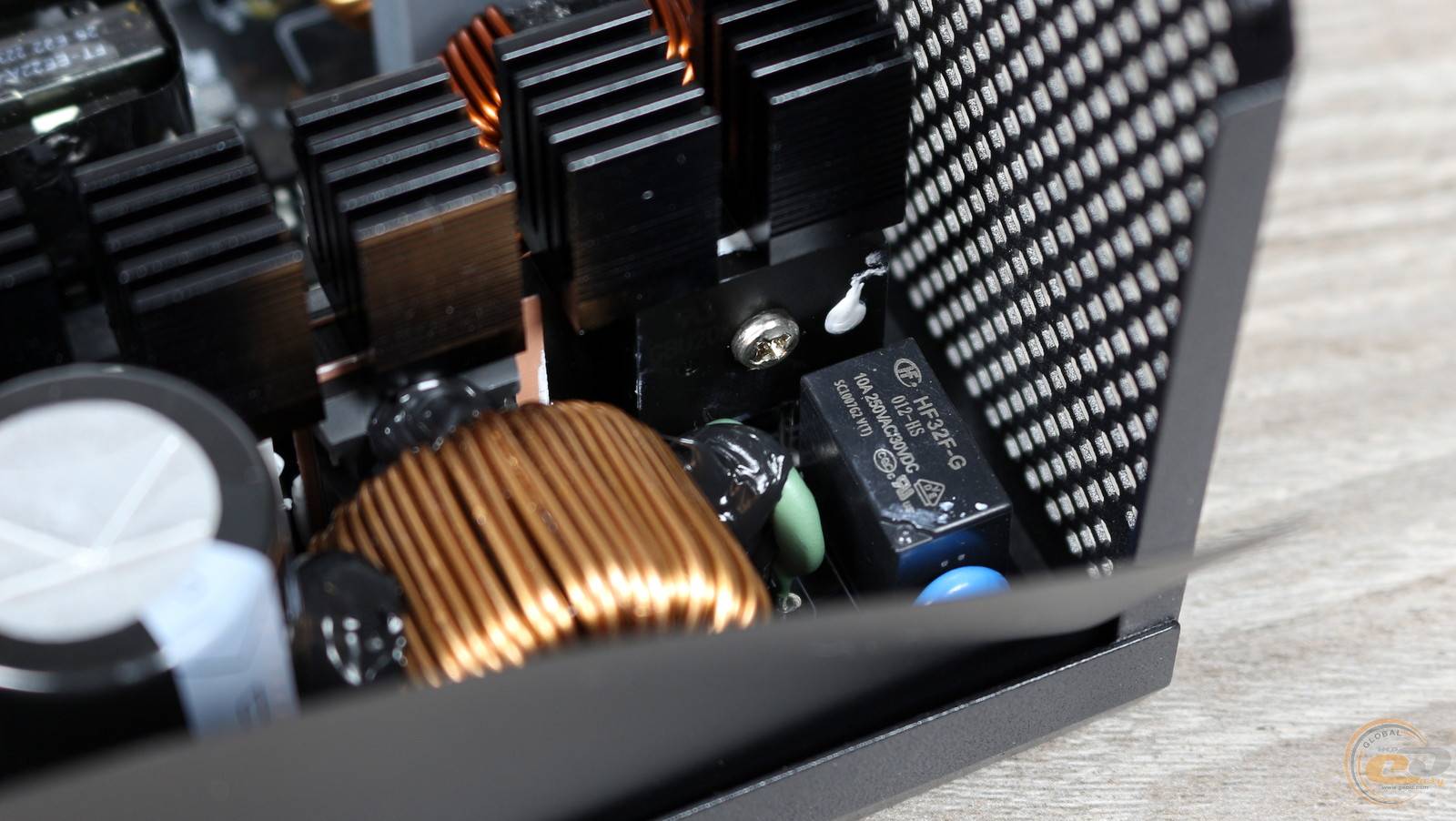

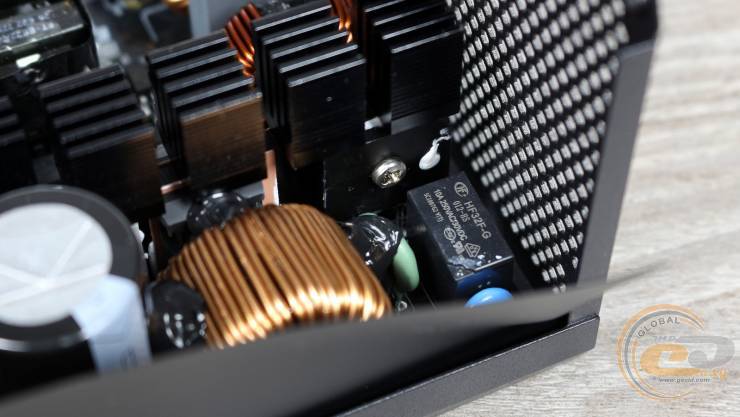

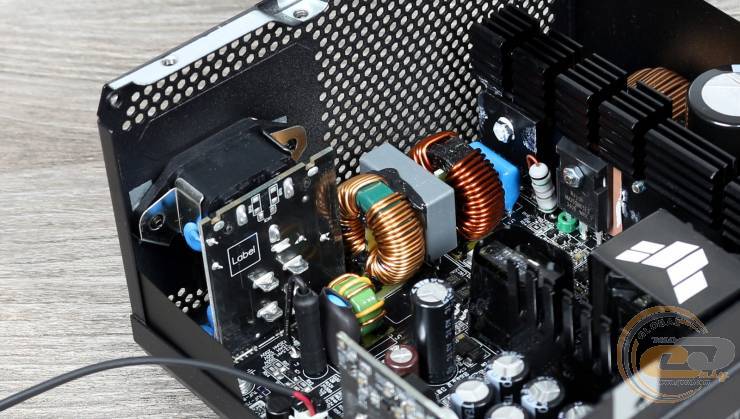

Вхідний фільтр містить в собі необхідний набір X- та Y-конденсаторів, кілька катушок індуктивності, варистор та плавкий запобіжник.

Також тут є терморезистор і реле для обмеження пускових струмів. Діодних збірок дві, і вони розташовані з обох боків радіатора. На місці і величенький дросель модуля APFC та відповідні силові елементи.

З останніх нам вдалося роздивитися лише транзистор WAYON WMJ53N65F2, який має китайське походження.

В свою чергу за роботу модуля відповідає доволі популярний контролер Champion CM6500UNX.

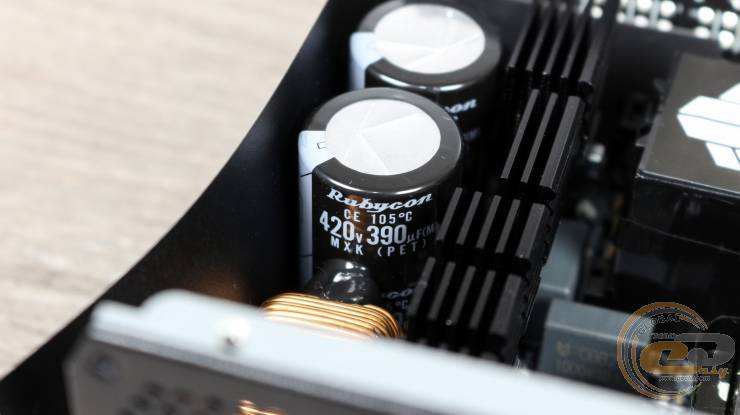

Два вхідні конденсатори є творіннями японської компанії Rubycon. Ці високотемпературні рішення розраховані на напругу до 420 В, належать до високотемпературної серії і мають загальну ємність 780 мкФ (2 х 390 мкФ). Останній показник дуже хороший як для 850-ватника.

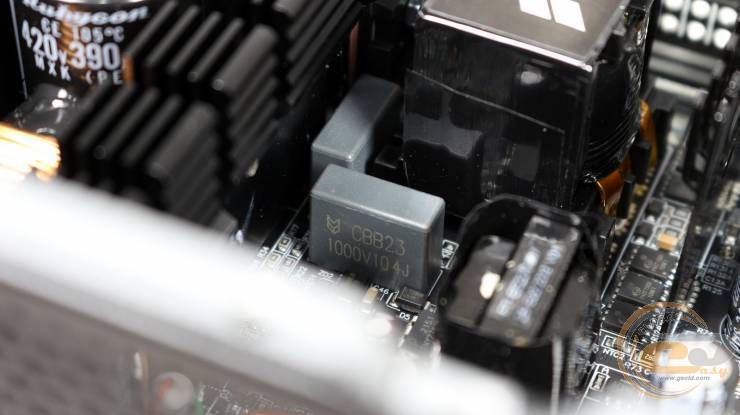

Пара X-конденсаторів разом з двома транзисторами у первинному колі є ознакою використання високоефективної напівмостової топології.

Керує роботою даних ключів ШІМ-контролер CM6901X від Champion Microelectronics.

А перетворення змінної напруги покладене на трансформатор, прикрашений логотипом лінійки ASUS TUF. Поруч же, на основній PCB, розпаяні шість ключів синхронного перетворювача, який і дозволяє отримати одну потужну лінію +12В.

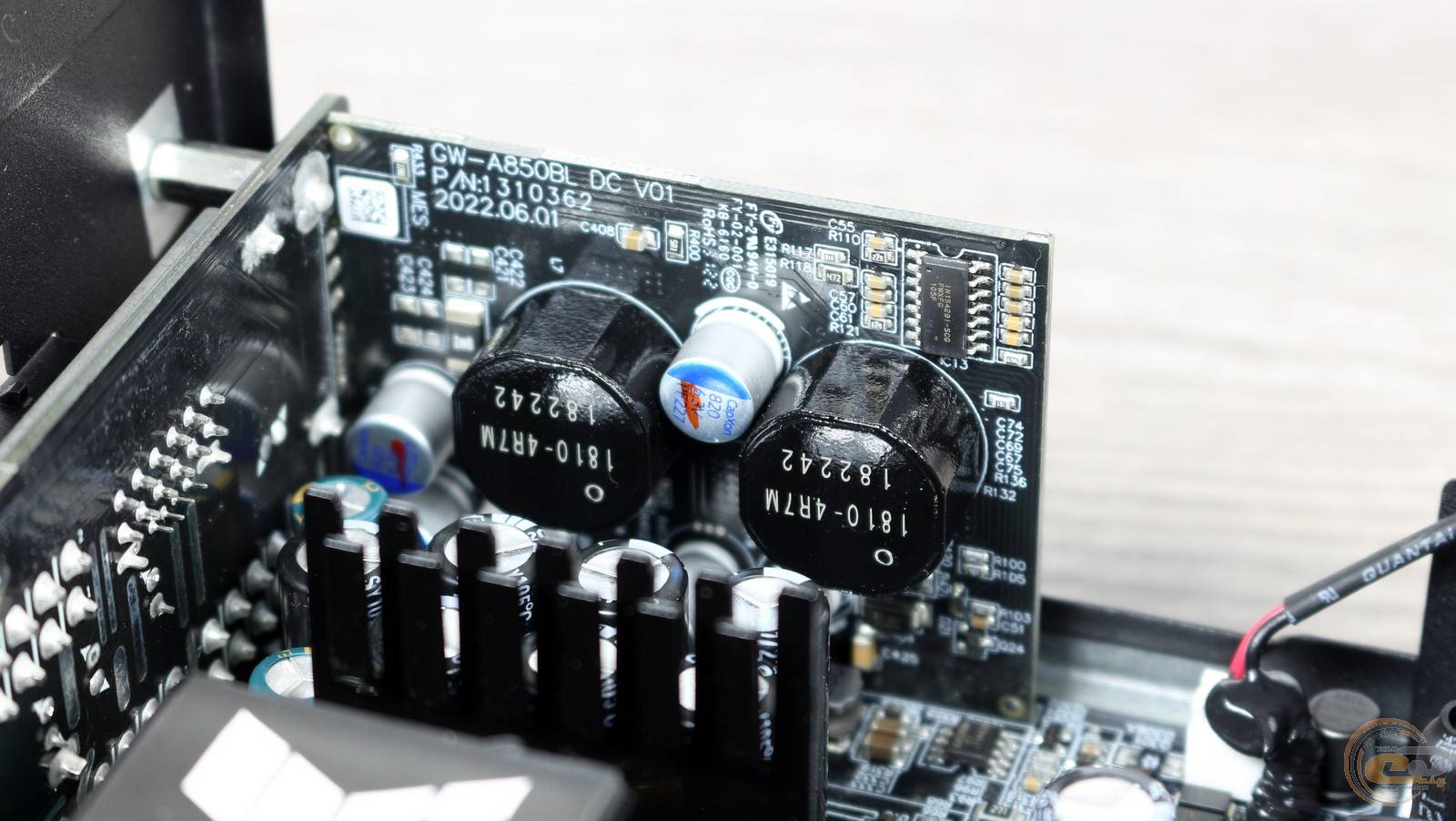

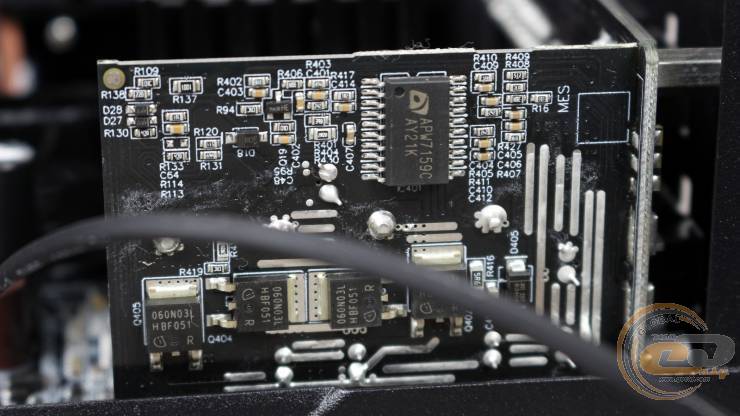

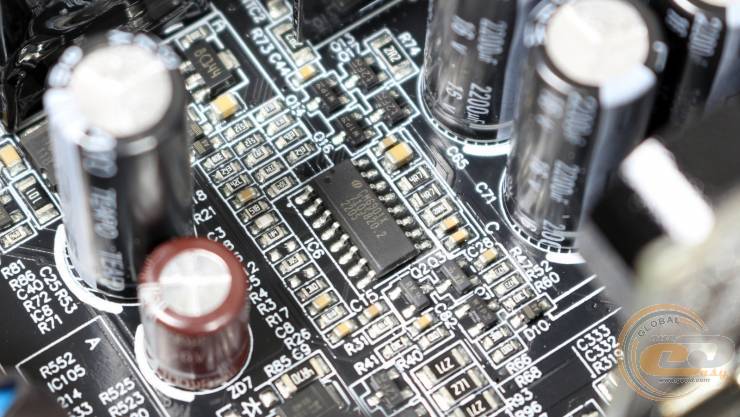

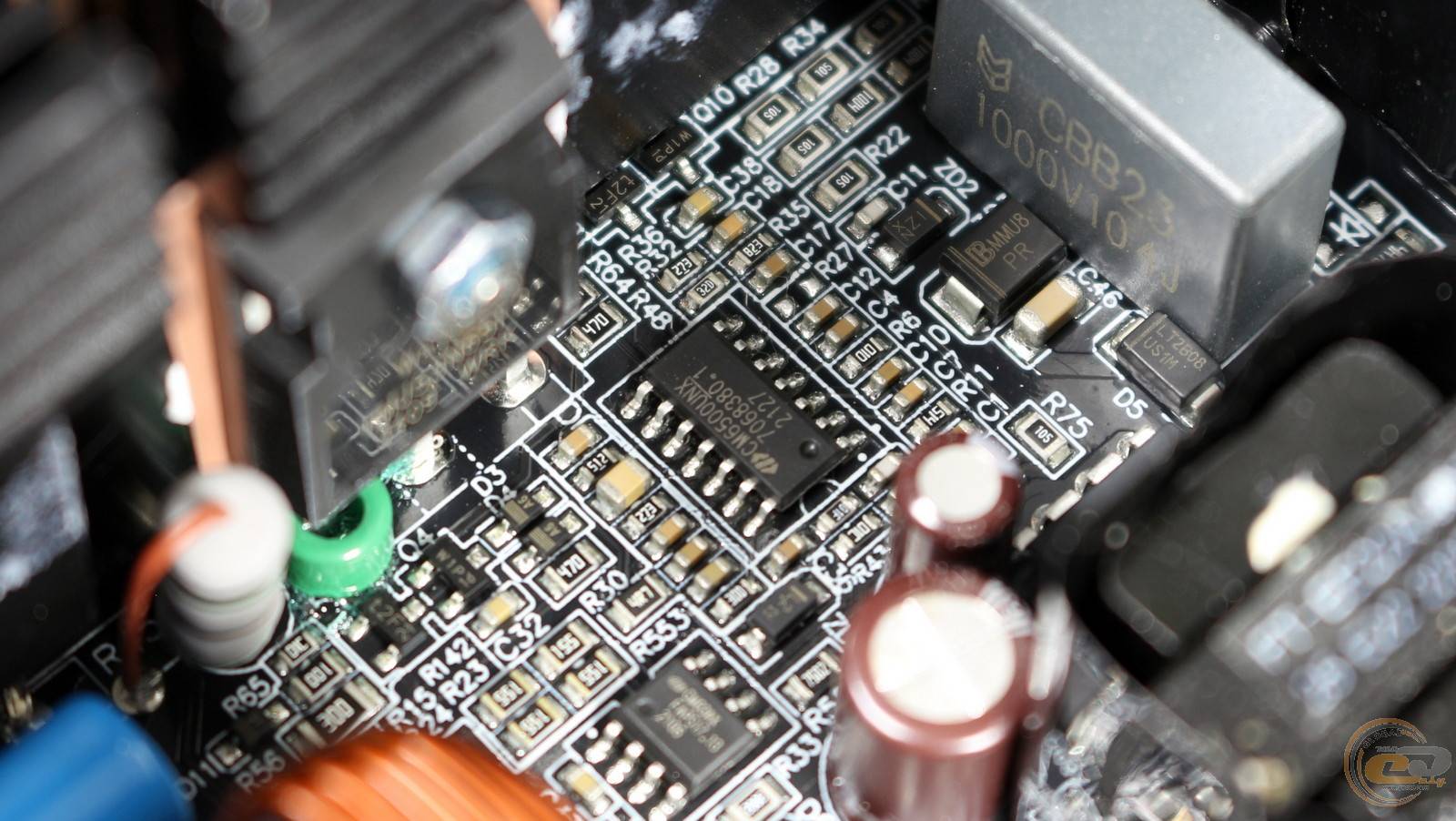

В свою чергу елементи DC-DC-перетворювачів розпаяні на окремій платі. Керує їх роботою також часто використовуваний контролер APW7159.

Хоча на вході розпаяні японські електроліти, а у вузлі перетворювача постійних напруг — надійні твердотільні конденсатори, в інших частинах блока живлення зустрічаються більш бюджетні рішення. Так, абсолютна більшість з них є тайванськими високотемпературними ємностями від TEAPO. Також присутнє рішення від Elite аналогічного походження. І все ж, судячи з наявності 10-річної гарантії, у ASUS впевнені в їх якості. Крім того, виробник вказує на їх чималий час напрацювання на відмову — понад 170 000 годин.

На завершення внутрішнього огляду згадаємо про повний набір реалізованих тут захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

Крім того, на сайті виробника згадана наявність спеціального покриття плати для захисту від вологи, часток пилу та екстремальних температур.

Крос-навантажувальні характеристики

А тепер час протестувати реальні можливості пристрою.

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

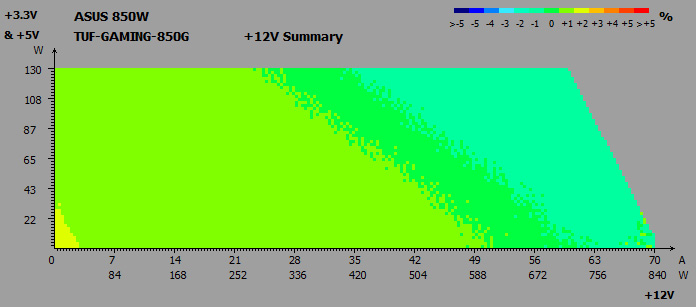

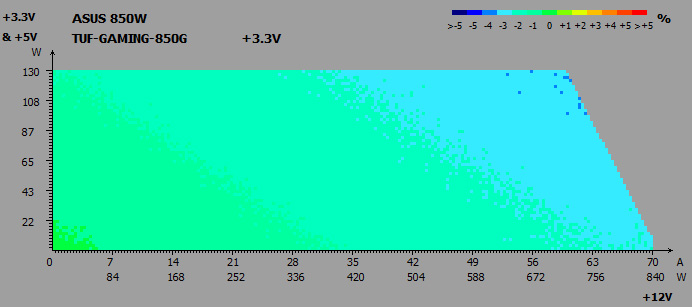

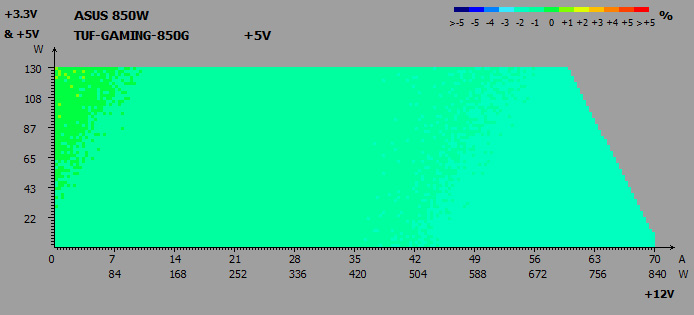

Під час крос-навантажувальних тестів на основних лініях живлення ASUS TUF Gaming 850W Gold були зафіксовані такі відхилення:

• лінія +3,3В: від -4% до 0%;
• лінія +5В: від -2% до 0%;
• лінія +12В: від -1% до +2%.

Що ж, відхилення всіх ліній ASUS TUF Gaming 850W Gold не виходять за допустимі межі. А найбільш стабільними виявилися старші канали +5В і +12В.

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

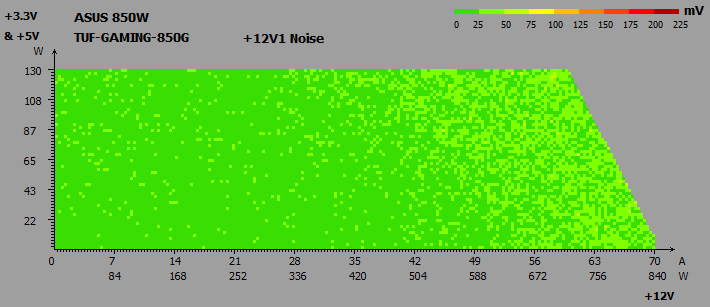

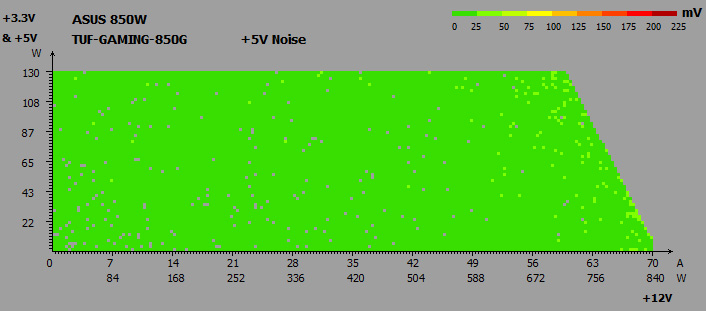

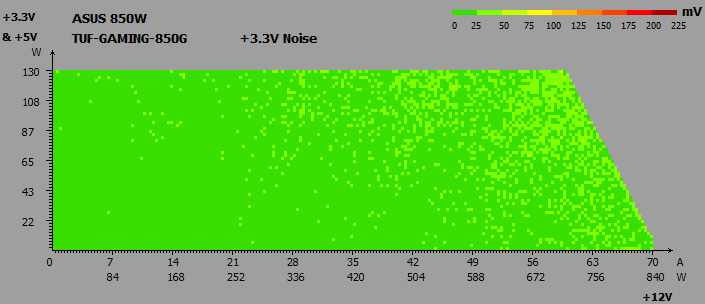

На лінії +5В максимальні пульсації не перевищували 50 мВ, а на двох інших — 75 мВ. На каналі +3,3В іноді трапляються перевищення, хоча абсолютна більшість значень знаходиться в діапазоні 25-50 мВ.

Чергова лінія живлення + 5VSB

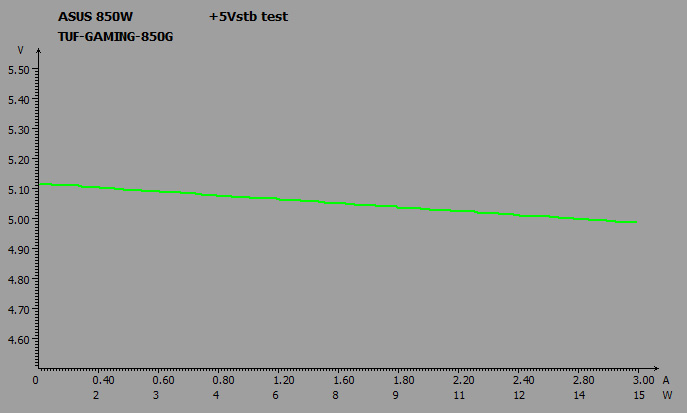

А от стан чергової лінії живлення зауваження не викликав. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,12 до 4,98 В (від +2,4% до -0,4%), не виходячи за межі ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення відпрацьовує на ура. Так, при споживаній потужності в 170 Вт коефіцієнт PFC перевершив 0,9, що і очікувалося відповідно до вимог стандарту 80 PLUS Gold. Максимальне ж значення досягає 0,98.

ККД

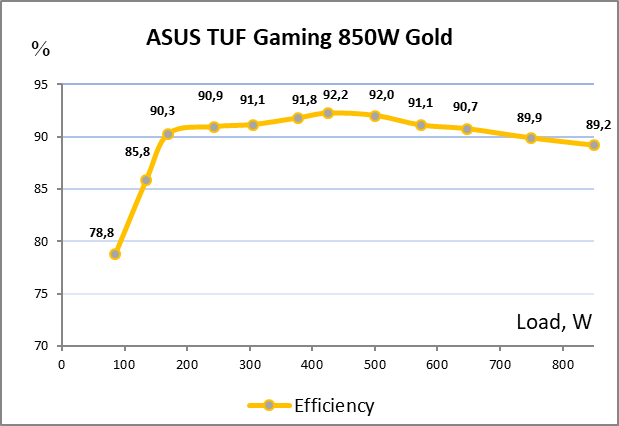

А що тут у нас з ККД? Тест реальної ефективності при різних навантаженнях підтвердив, що ASUS TUF Gaming 850W Gold цілком відповідає стандарту 80 PLUS Gold. Так, при навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 88%, 92% і 88% відповідно.

Система охолодження і температурний режим

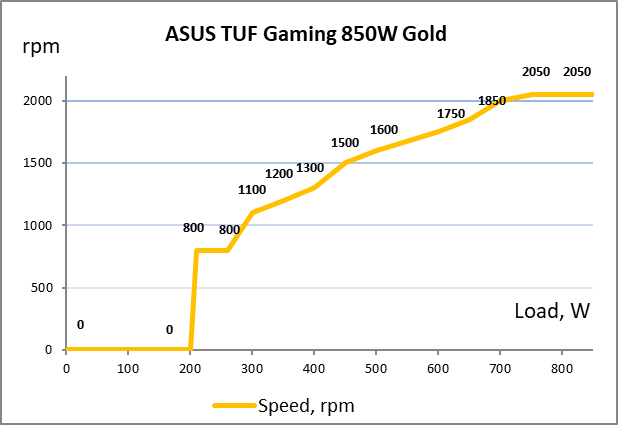

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23-27°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

Подібно, як і у “бронзових” моделей лінійки, в ASUS TUF Gaming 850W Gold передбачаний гібридний режим роботи СО. Завдяки ньому до позначки 200 Вт вертушка не обертається. Від 200 до 300 Вт швидкість пропелера досить низька — 800 об/хв, а сам він працює дуже тихо. Далі вона поступово зростає аж до 2050 об/хв. До навантаження 400 Вт блочок працює тихо, до 650 Вт шум знаходиться нижче середнього, а понад 650 Вт — на середньому рівні.

Досить активна робота вентилятора позитивно вплинула на нагрівання внутрішніх компонентів. Навіть після 20-хвилинного 800-ватного навантаження головний трансформатор прогрівся всього лиш до 73°C, а всі інші вузли — до 44-51°C.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності ASUS TUF Gaming 850W Gold не створює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора. Враховуючи пасивне охолодження при невеликих навантаженнях, це досить важливий фактор.

OverLOAD

Тест на перевантаження ми проводили до позначки 1020 Вт, що дорівнює +20% до номіналу. Значення напруг при цьому і далі залишалися в нормі.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 12-ядерний процесор AMD Ryzen 9 3900XT без розгону. А в якості відеоприскорювачів ми використовували Palit GeForce RTX 3090 GamingPro OC та Palit GeForce RTX 2080 GamingPro OC. TDP першого перевищує 350 Вт, другого — 215 Вт.

Материнська плата	GIGABYTE B550 AORUS PRO (Socket AM4)
Процесор	AMD Ryzen 9 3900XT (Socket AM4, 12/24 х 3,8 ГГц, TDP 105 Вт)
Кулер	Noctua NH-U12A
Оперативна пам’ять	2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW
Відеокарти	Palit GeForce RTX 3090 GamingPro OC Palit GeForce RTX 2080 GamingPro OC (x4 PCIe 3.0)
SSD	Patriot P210, 2 ТБ
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Навіть дві потужні відеокарти в поєднанні з продуктивним 24-потоковим процесором не навантажують блок живлення сповна. До того ж напруги на всіх трьох лініях продемонстрували чудову стабільність, з порівняно невеликим перевищенням їх номінального рівня і цілком без просідань.

В реальності такого 850-ватника цілком вистачить для збірки з використанням топових процесора та відеокарти, навіть якщо мова іде про Core i9 та RTX 4090 / RX 7900 XTX. А якщо комплектуючі менш вимогливі, то навіть буде можливість побавитися з їхнім розгоном.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блочок ASUS TUF Gaming 850W Gold порадує свого власника ну дуже низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (3 Вт).

Підсумок

Навіть без написів визначити виробника ASUS TUF Gaming 850W Gold буде нескладно. Сприяють цьому характерні дизайнерські особливості корпусу, використання 135-мм вентилятора зі з’єднаною в кільце крильчаткою та модульні кабелі, зібрані з окремих круглих провідників.

Всередині, подібно як і у більш дорогих ASUS ROG STRIX Gold, маємо високоефективну напівмостову схему. Вона і забезпечила ККД до 92%. Втім, порівняно з моделями із “Республіки геймерів”, тут маємо деяку економію на конденсаторах — суміш японських та тайванських замість суто японських. Та й робота вентилятора налаштована більш агресивно, з акцентом на ефективність. Тому при навантаженнях понад 650 Вт акустичний комфорт дещо страждає.

Вагомим же аргументом “за” на користь даного пристрою є підтримка стандарту ATX 3.0, і, як наслідок, наявність конектора живлення PCIe 5.0 (12VHPWR). А він дозволить заживити найсучасніші відеокарти від NVIDIA без яких-небудь додаткових перехідників. В той же час одночасно з ним можна буде використовувати лише один 6+2-контактний PCIe.

До того ж ASUS TUF Gaming 850W Gold пропонує аналогічні 10 років гарантії, що і “золоті” ROG-рішення. При цьому він на $15 або близько ₴500 доступніший за модель лінійки ASUS ROG STRIX Gold аналогічної потужності.

Переваги:

• хороший рівень ККД (понад 92%, 80 PLUS Gold);
• велика навантажувальна здатність лінії +12В — до 70,8 А (850 Вт);
• при підключенні до потужної конфігурації напруги залишаються в межах норми;
• хороший запас за потужністю (понад +20% до номіналу);
• наявність усіх видів захистів;
• роздільна система стабілізації живлення;
• можливість роботи в широкому діапазоні мережевої напруги;
• використання вхідних японських електролітичних високотемпературних конденсаторів;
• низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
• повністю модульні кабелі;
• 135-мм вентилятор на основі подвійного кулькового підшипника;
• повністю пасивне охолодження при навантаженні до 200 Вт;
• дуже низьке нагрівання внутрішніх вузлів;
• наявність трьох 6+2-контактних роз'ємів PCIe та одного PCIe 5.0 (12VHPWR);
• 10 років гарантії.

Особливості:

• середній рівень гучності вентилятора при навантаженні понад 650 Вт;
• одночасно можливе використання або трьох 6+2-контактних роз'ємів PCIe, або одного PCIe 5.0 і одного 6+2-контактного PCIe;
• елементна база містить як японські, так і доступніші тайванські конденсатори середньої якості.

Автор: Олесь Пахолок

Висловлюємо подяку компанії ASUS за наданий для тестування блок живлення.
