Огляд блока живлення ASUS ROG STRIX 1000W Gold Aura Edition: комплексний підхід

Ми вже переконалися, що 750-ватний представник лінійки ASUS ROG STRIX Gold Aura Edition має унікальне поєднання чималої потужності та ну дуже тихої роботи. А що сказати про рішення потужністю 1000 Вт з аналогічними розмірами корпусу та вентилятора? Чи вдалося виробнику і тут витримати баланс між шумом і продуктивністю?

Відповідь нам допоможе знайти блок живлення ASUS ROG STRIX 1000W Gold Aura Edition. А заодно і подивимося, чим ще може похвалитися одна із найпотужніших моделей із даної лінійки.

Специфікація

Модель	ASUS ROG STRIX 1000W Gold Aura Edition
Тип	ATX12V 3.0 / EPS12V
Номінальна потужність, Вт	1000
Потужність по каналу +12В, Вт	996,6
Потужність ліній +3,3В і +5В, Вт	120
Кількість ліній +12В	1
Максимальний вхідний струм каналу +3,3В, А	22
Максимальний вхідний струм каналу +5В, А	22
Максимальний вхідний струм каналу +12В, А	83,3
Максимальний вхідний струм каналу -12В, А	0,3
Максимальний вхідний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 – 240
Частота напруги живлення, Гц	50 – 60
Вхідний струм, А	8 – 15
ККД, %	≥92
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульний	Так
Підсвітка	ASUS AURA SYNC
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Два кулькові підшипники (Double Ball Bearing)
Захисти	SCP, OPP, OTP, OVP, OCP, UVP
Розміри (Д х Ш х В), мм	180 x 150 x 86 мм
Вага, кг	3,03
Гарантія, років	10
Сайт виробника	ASUS ROG
Сторінка продукту	ASUS ROG STRIX 1000W Gold Aura Edition

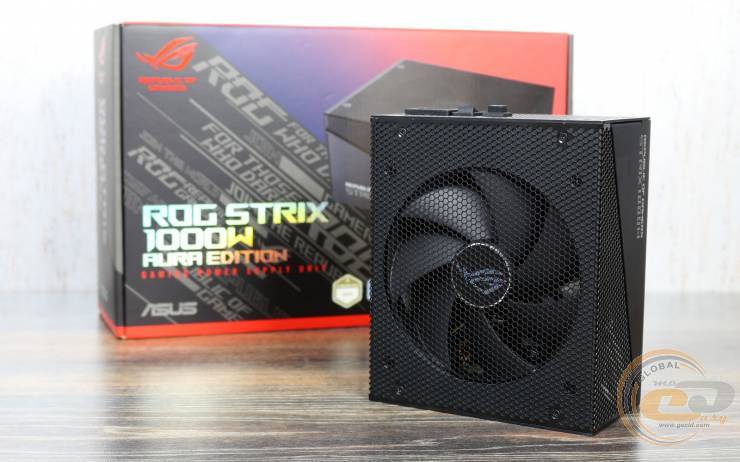

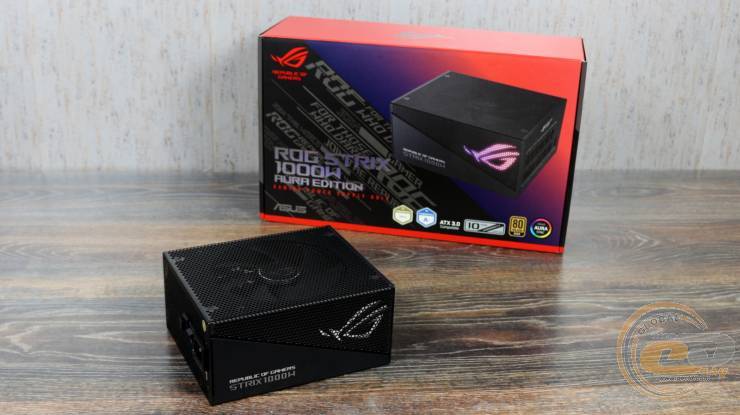

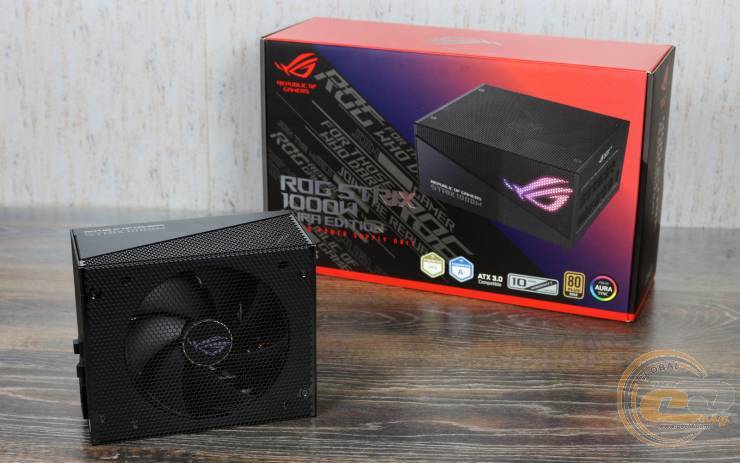

Пакування та комплект постачання

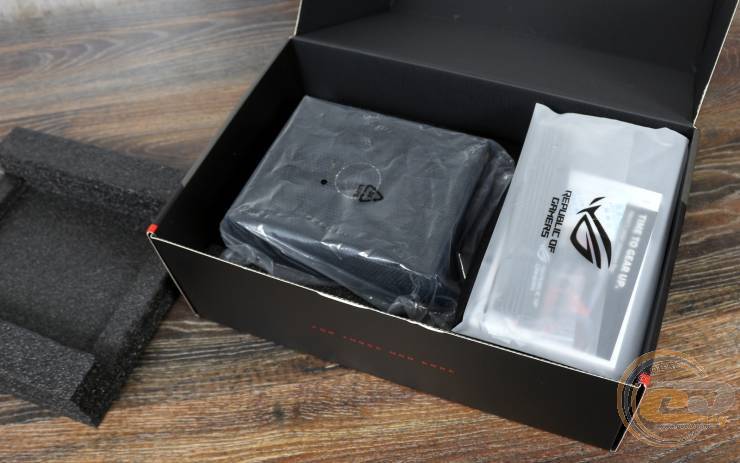

Інформативності коробці цілком вистачає — тут є і перелік конекторів, і електротехнічні показники, і опис ключових особливостей.

А що навіть важливіше, сам блочок з усіх боків надійно захищений за допомогою м’яких вставок.

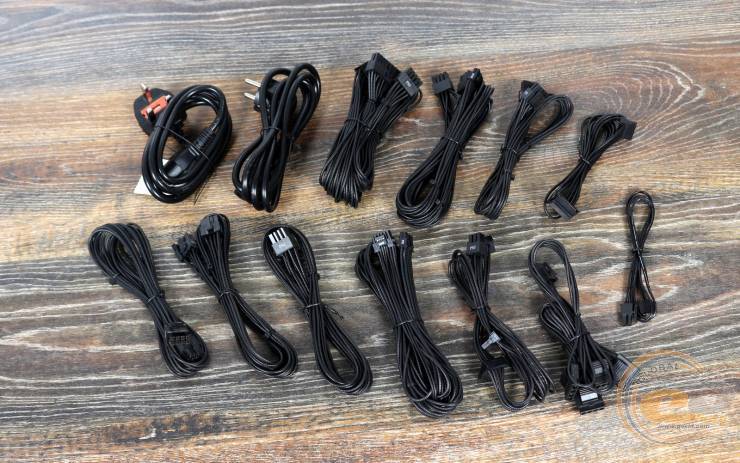

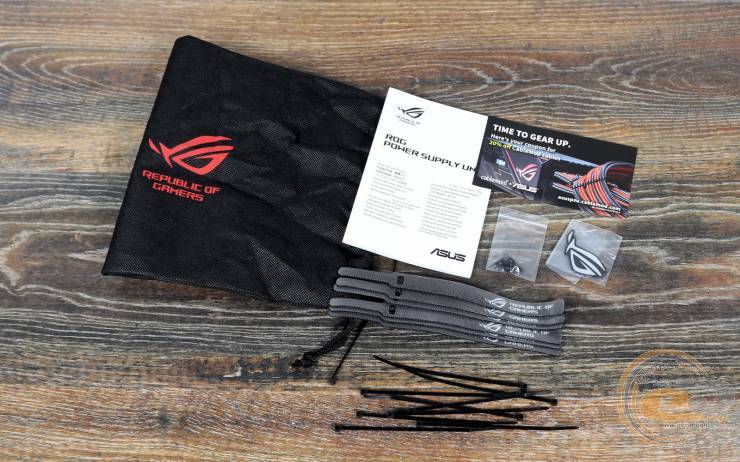

Комплектація ASUS ROG STRIX 1000W Gold Aura Edition відповідає статусу висококласного джерела живлення. Сюди увійшли:

• кабелі живлення для різних типів розеток;
• модульні кабелі і чохол для них;
• багаторазові та одноразові стяжки для проводів;
• кріпильні гвинти;
• магнітний логотип ASUS ROG;
• посібник користувача;
• купон із 20% знижкою на кастомні модульні кабелі CableMod.

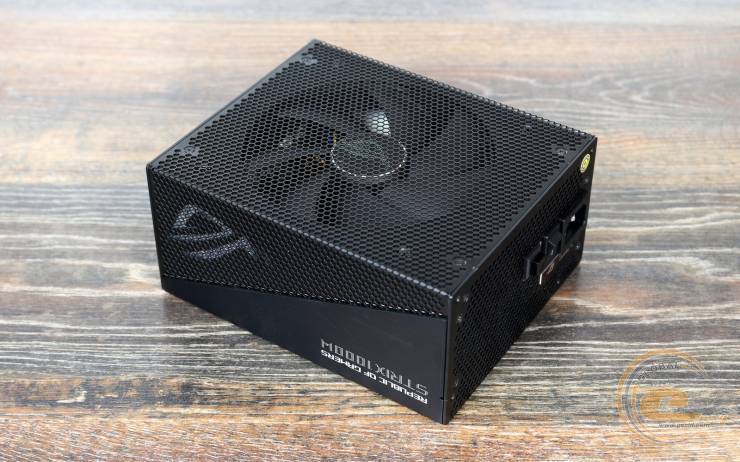

Зовнішній вигляд

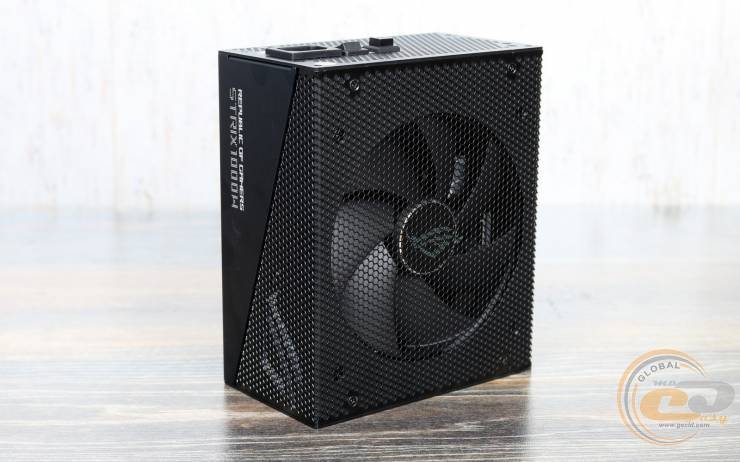

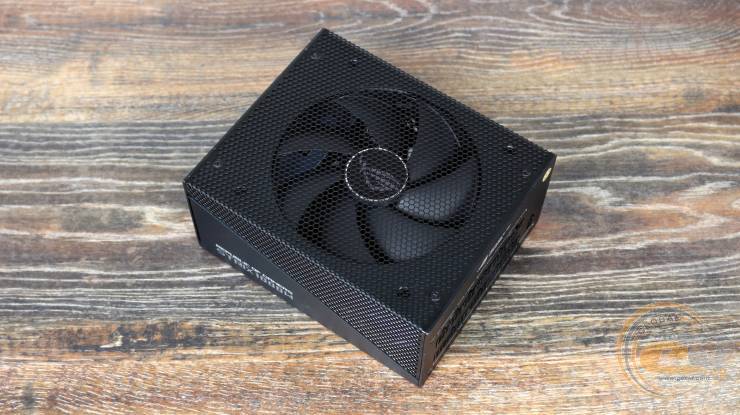

Зовнішність тут повністю аналогічна ASUS ROG STRIX 750W Gold Aura Edition: алюмінієвий корпус довжиною 180 мм прикрашений суцільною дрібною перфорацією поверх вентилятора з заходом на бокові панелі. Щоправда, маса пристрою виросла до чималих 3,03 кг.

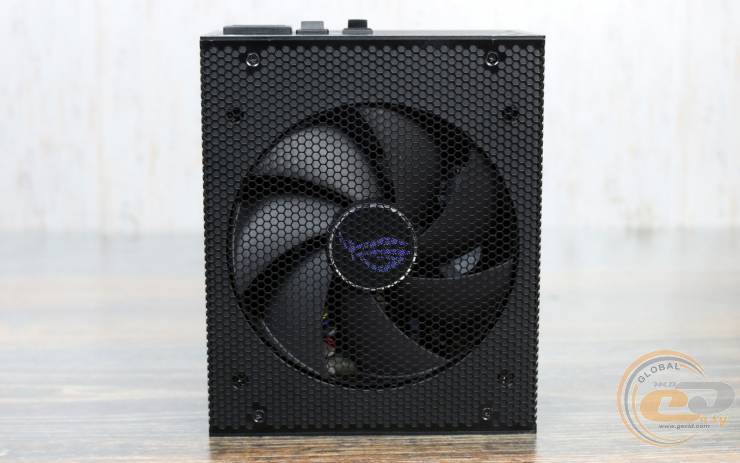

В якості пропелера виступає 135-мм модель, прикрашена фірмовим логотипом лінійки ASUS ROG. Ще однією характерною рисою пристроїв виробника є об’єднані кільцем лопаті. Такий підхід носить назву ASUS Axial-tech Fan Design і покликаний збільшити тиск повітря, спрямованого на внутрішню “начинку”.

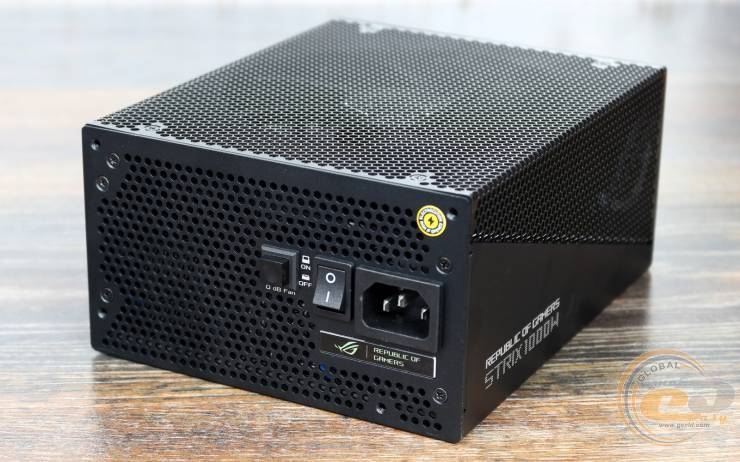

В тилу поруч з отворами-сотами, вимикачем та роз’ємом живлення розташувався перемикач гібридного режиму роботи системи охолодження та гарантійна пломба. Остання має термін дії 10 років, що вказує на впевненість виробника у надійності пристрою.

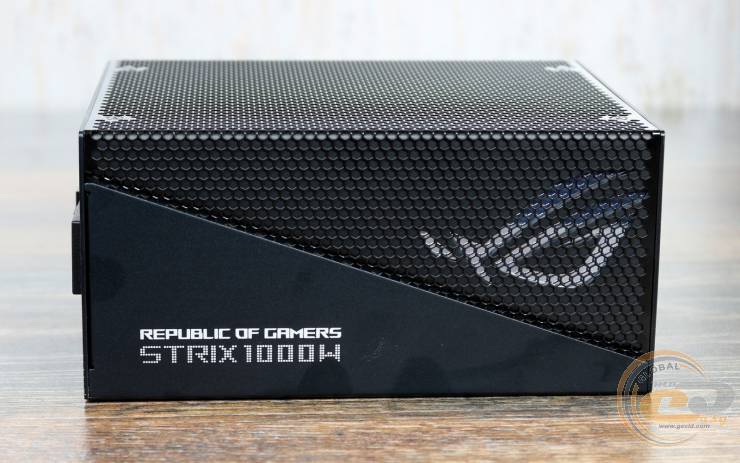

Окрасою ASUS ROG STRIX 1000W Gold Aura Edition є його боковини. Тут стикуються між собою верхня та нижня панелі, а вказівка моделі доповнена логотипом з підсвіткою.

Остання активується за допомогою комплектного двожильного кабелю. В свою чергу технологія ASUS AURA Sync дозволить синхронізувати світіння з іншими пристроями даного виробника.

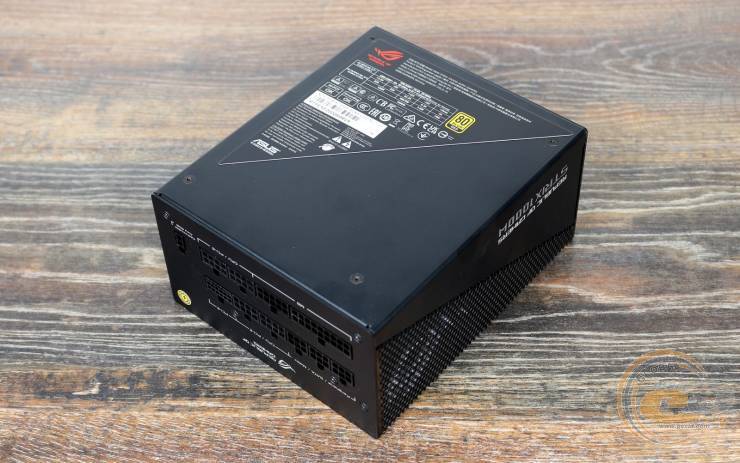

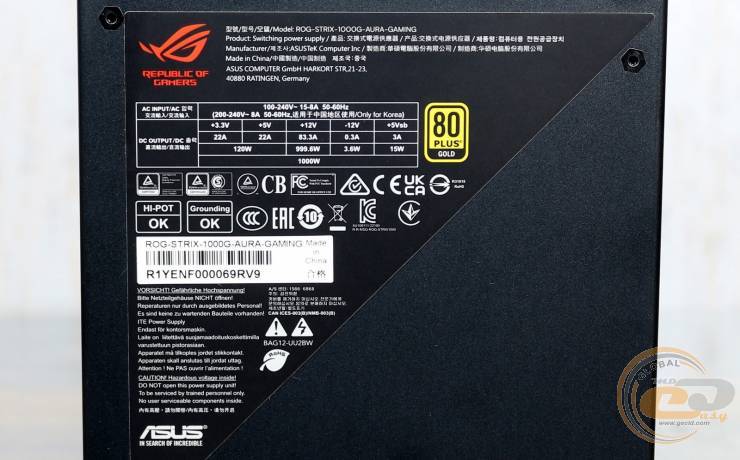

Фірмова трикутна наклейка, крім вказівки відповідності стандарту 80 PLUS Gold, несе чимало іншої корисної інформації.

Тут згадується використання однієї лінії +12В потужністю 996,6 Вт, яка практично відповідає номінальній. У той же час для молодших каналів +3,3В і +5В виділено загалом максимум 120 Вт або ж до 22 А на кожен із них. І, звісно ж, підтримується робота в широкому діапазоні напруг — від 100 до 240 В.

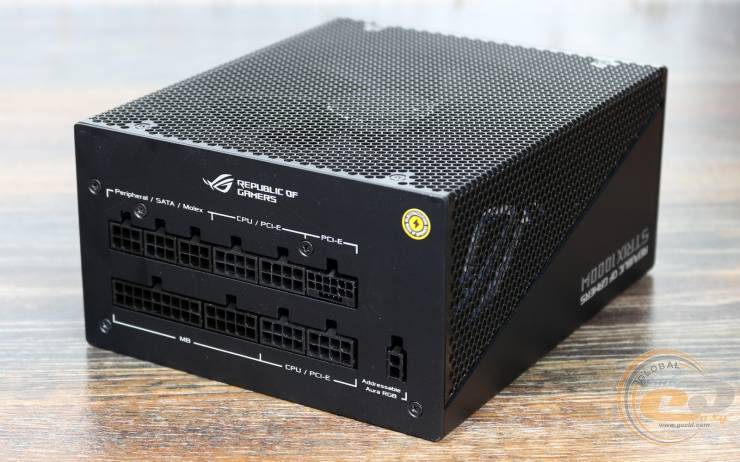

Усі кабелі ASUS ROG STRIX 1000W Gold Aura Edition є модульними і представлені круглими проводами в тканинній обмотці.

Повна конфігурація системи кабелів виглядає наступним чином:

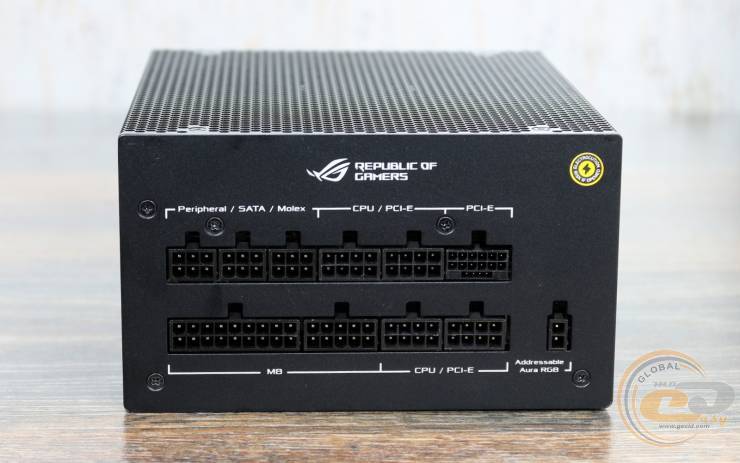

Основні конектори живлення ASUS ROG STRIX 1000W Gold Aura Edition представлені 20+4-контактним ATX та парою 4+4-контактних ATX12V. Для під’єднання відеокарт в наявності чотири роз'єми PCIe у 6+2-контактному виконанні та один PCIe 5.0 (він же 12VHPWR). Для периферії ж маємо п’ять SATA та чотири PATA на трьох окремих кабелях. І також присутній довгий 2-контактний провід для активації адресної RGB-підсвітки.

Завдяки такій кількості та конфігурації конекторів пристрій дозволить заживити ПК з будь-якою топовою відеокартою та рядом додаткових пристроїв. А підписи на корпусі допоможуть у коректному під’єднанні кабелів.

До слова, топова 1200-ватна модель має повністю аналогічну конфігурацію роз’ємів.

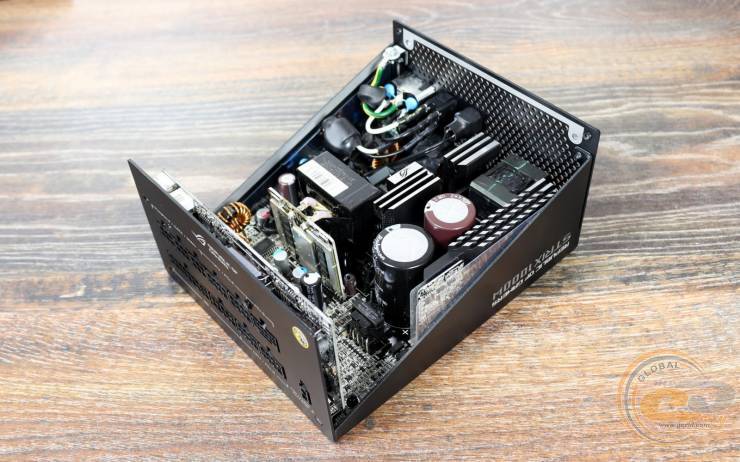

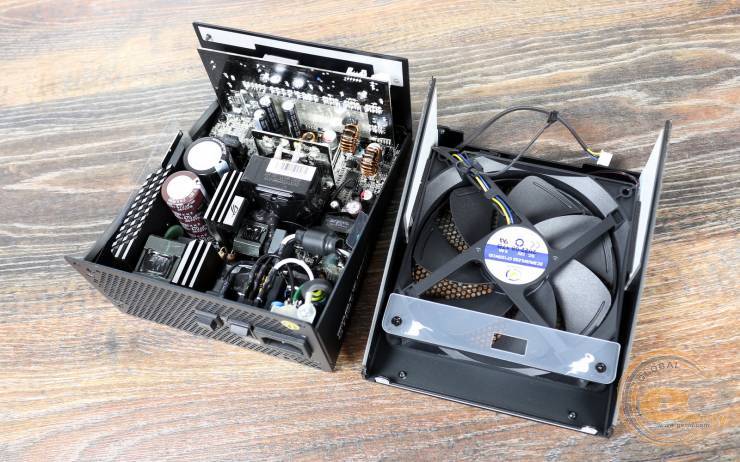

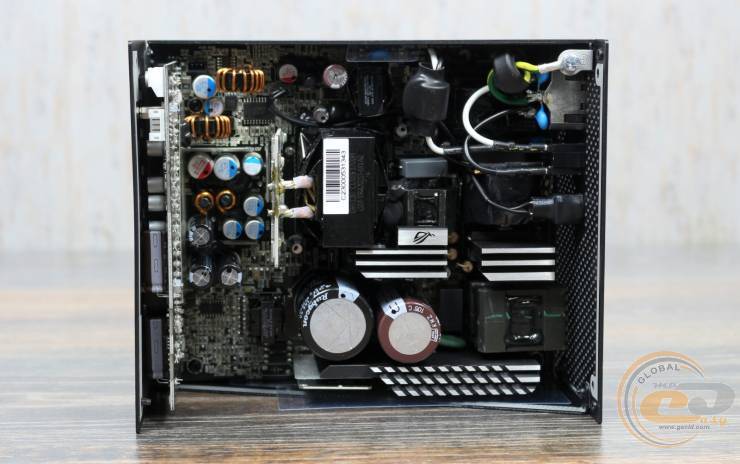

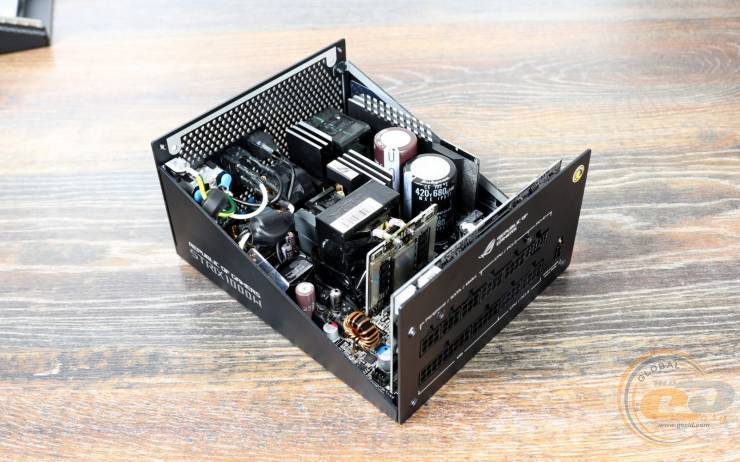

Внутрішня будова

Тепер поговоримо про те, що знаходиться всередині пристрою.

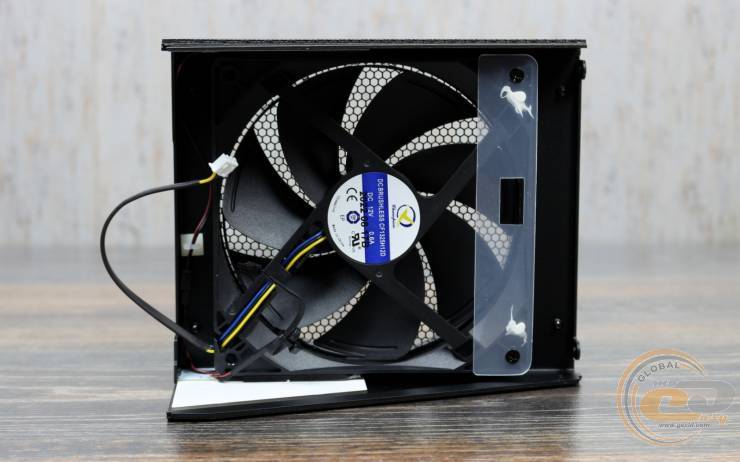

Активне обдування покладене на вентилятор Champion CF1325H12D розмірами 135 х 135 х 25 мм — такий же, як і у 750-ватнику. Літера “D” у назві вказує на використання всередині двох надійних кулькових підшипників (Double Ball Bearing). Для живлення вертушки використовується знімний 3-контактний конектор. Сама ж вона споживає не більше 7,2 Вт (0,6 А при 12 В)

Тепло від найгарячіших компонентів первинного кола відводять три доволі габаритні радіатори у фірмовому виконанні. А от для охолодження ключів вторинного використовуються лише металеві пластини на дочірній платі.

Дуже тісне компонування елементів на вході ASUS ROG STRIX 1000W Gold Aura Edition завадило роздивитися деталі. Все ж на місці помітні габаритні дроселі вузла фільтрації та достаток конденсаторів. Дві діодні збірки розташувалися з обох боків першого охолоджувача. Другий же містить на собі силові елементи вузла APFC. Відповідний дросель чималих розмірів також на місці.

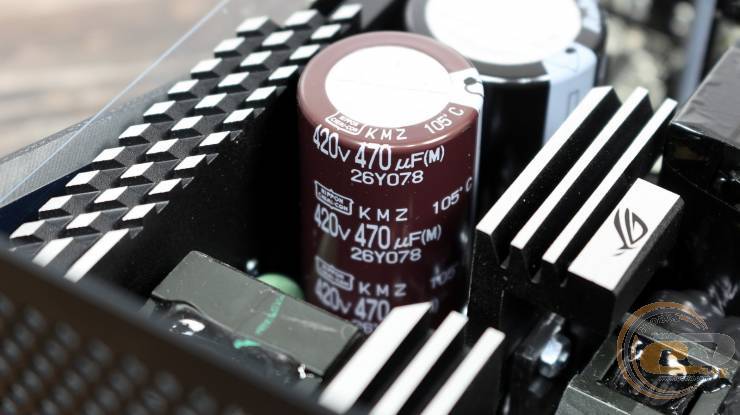

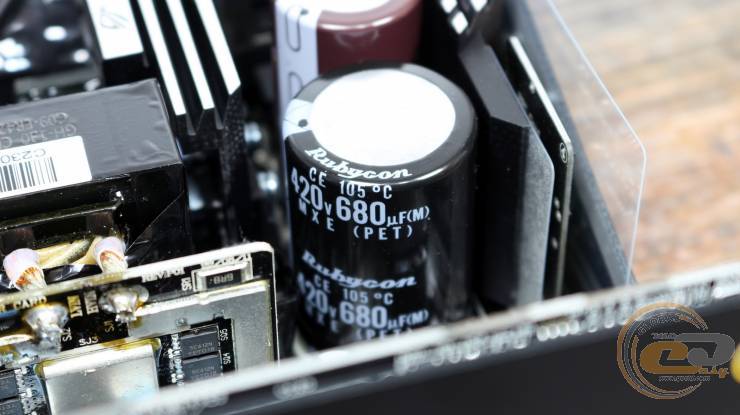

Пара вхідних конденсаторів має японське походження, хоча і виготовлені вони різними виробниками — Rubycon та Nippon Chemi-Con. Дані елементи належать до високотемпературних серій, а їх загальна ємність дорівнює 1150 мкФ (680 + 470 мкФ). Як для кіловатника, це відмінний показник.

А поруч із ними розпаяний терморезистор із реле для обмеження пускових струмів.

Перетворення змінної напруги покладене на 20-амперний трансформатор з позначкою ERL42.

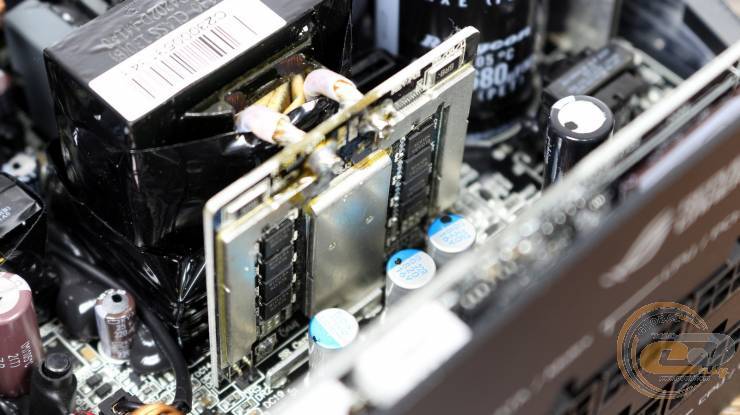

Дочірня плата позаду нього містить на собі вісім ключів синхронного випрямляча — польових транзисторів Onsemi NTMFS5C612N, які формують напругу +12В. Нагадаємо, у 750-ватнику таких було лише шість. А ще пара посадкових місць, швидше за все, використовуються виключно у 1200-ватній моделі.

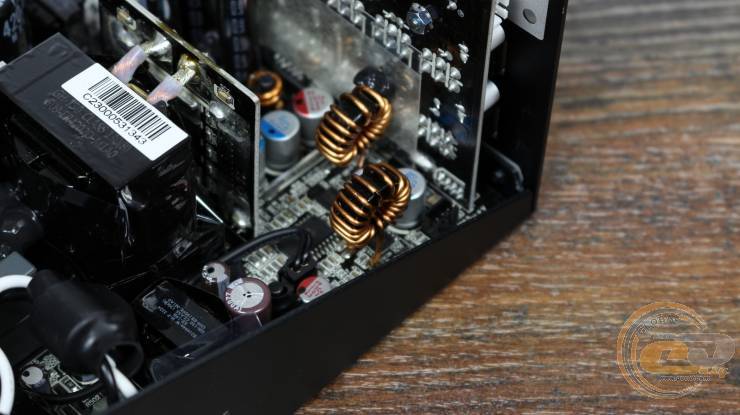

Як і в молодшому рішенні, елементи DC-DC-перетворювачів тут розпаяні на основній PCB. Дроселі розташовані на певній висоті щоб запобігти їх контакту з іншими вузлами.

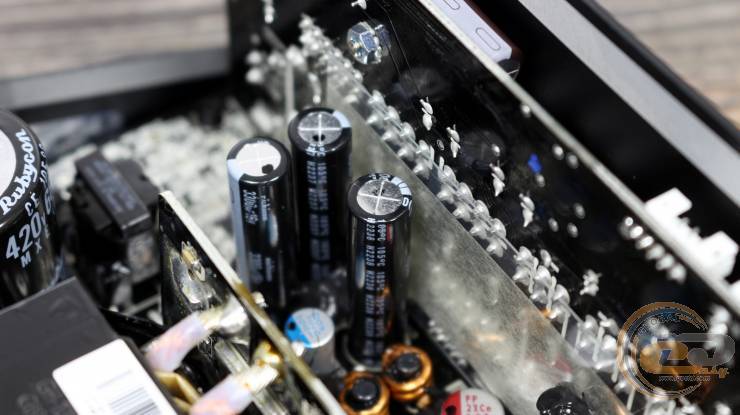

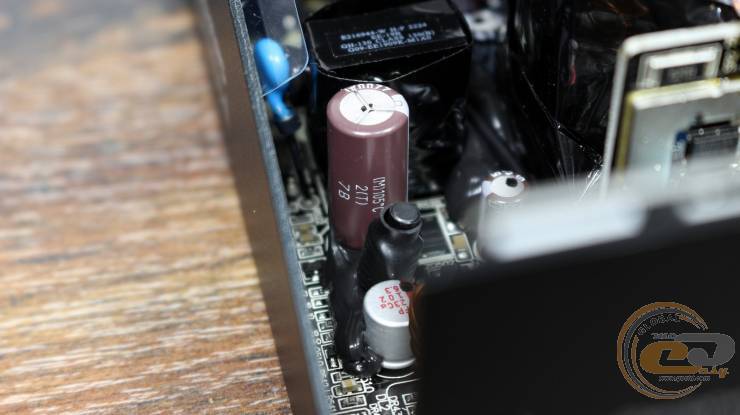

Що приємно, не лише на вході, але і у інших вузлах блока живлення розпаяні лише надійні японські електролітичні конденсатори від Nippon Chemi-Con та nichicon, а також якісні твердотільні ємності. Тож нітрохи не дивно, що виробник готовий надати на пристрій аж 10-річний гарантійний термін.

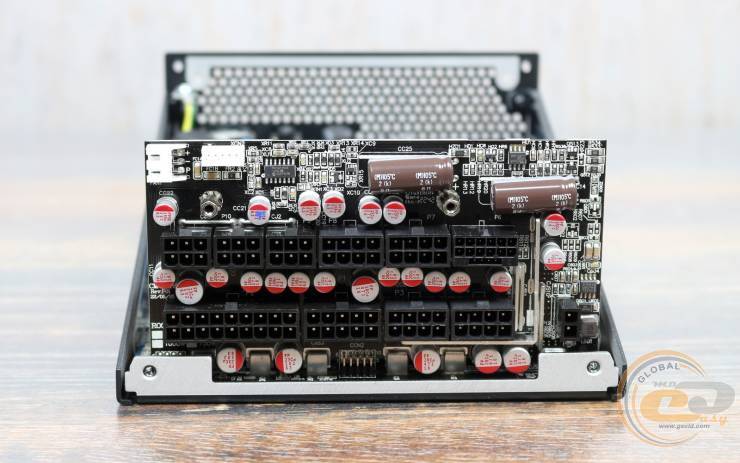

Те ж саме стосується і елементів на модульній вихідній платі. До речі, у 1000-ватнику, на відміну від молодших версій, тут вже розпаяні усі наявні роз’єми.

На завершення внутрішнього огляду згадаємо про повний набір реалізованих тут захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

Крос-навантажувальні характеристики

Тепер переходимо до практичних тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

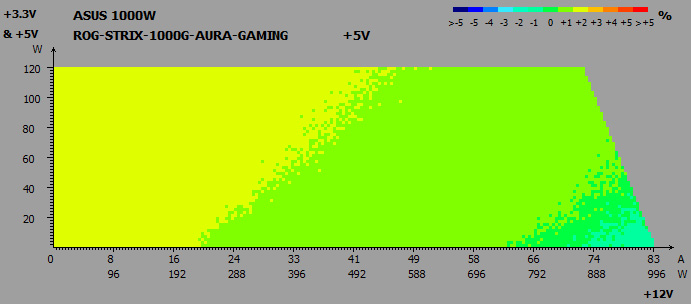

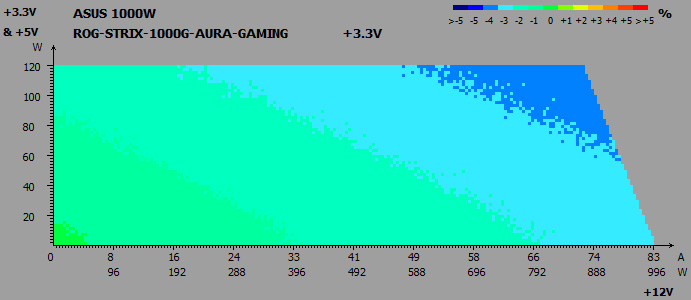

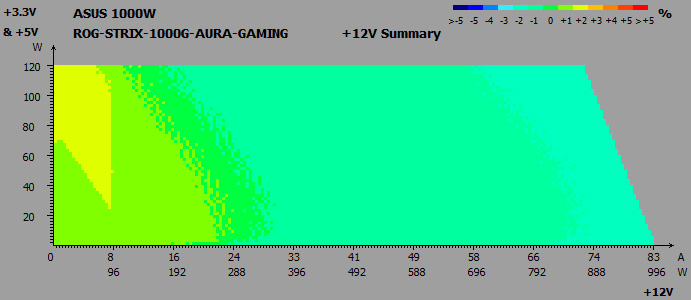

Під час крос-навантажувальних тестів на основних лініях живлення ASUS ROG STRIX 1000W Gold Aura Edition були зафіксовані такі відхилення:

• лінія +3,3В: від -4% до 0%;
• лінія +5В: від -1% до +2%;
• лінія +12В: від -2% до +2%.

Що ж, на всіх каналах напруга залишається у допустимих межах, а на +5В і +12В діапазон змін ну дуже вузький — від -2% до +2%.

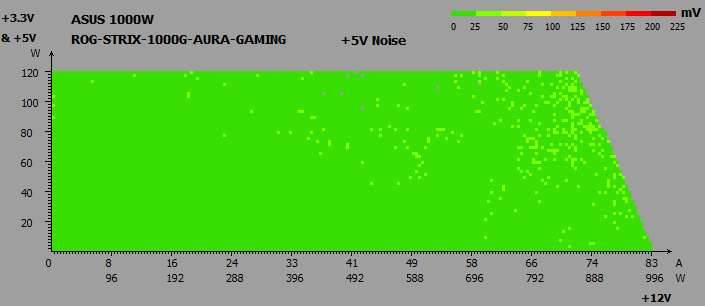

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

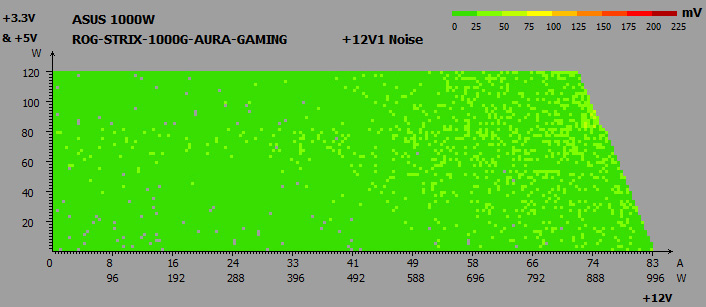

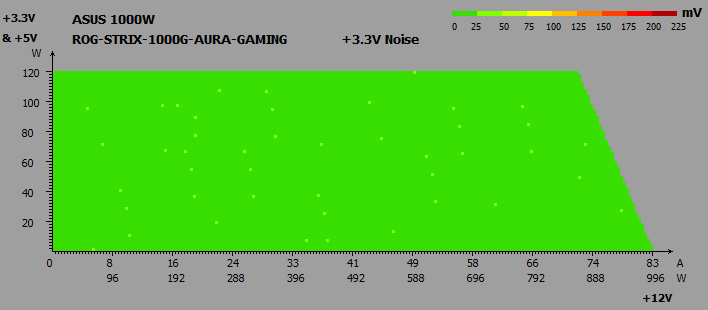

На двох молодших лініях пульсації не перевищували максимально допустимих 50 мВ, а на старшій — не виходили за межі 75 мВ при 120-мВ допуску.

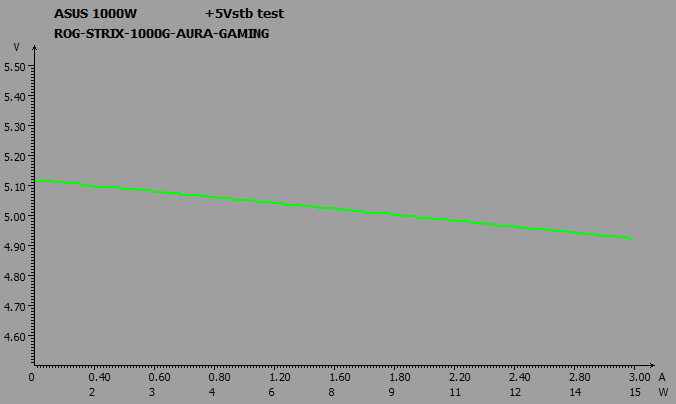

Чергова лінія живлення + 5VSB

Не викликав зауважень і стан чергової лінії живлення. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,12 до 4,93 В (від +2,4% до -1,4%), і близько не виходячи за межі ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення відпрацьовує належним чином. Так, при споживаній потужності в 150 Вт коефіцієнт PFC перевершив 0,9, що і очікувалося відповідно до вимог стандарту 80 PLUS Gold. Максимальне ж значення досягає 0,99.

ККД

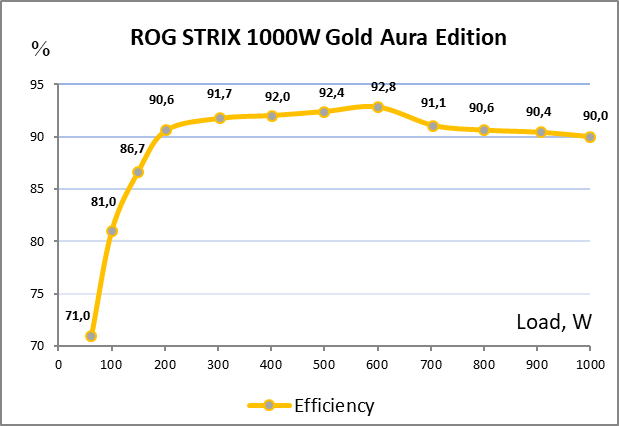

А що тут у нас з ККД? Тест реальної ефективності при різних навантаженнях підтвердив, що ASUS ROG STRIX 1000W Gold Aura Edition цілком відповідає стандарту 80 PLUS Gold. Так, при навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 88%, 92% і 88% відповідно. Більше того, на даному відрізку він не опускається нижче значення 90%. Як наслідок, виділяється мене тепла, і його простіше розсіювати.

Система охолодження і температурний режим

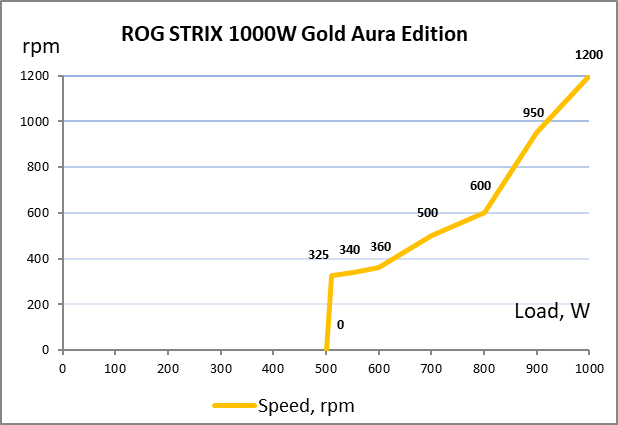

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23-27°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

При увімкненому гібридному охолодженні аж до позначки 500 Вт (50% від номіналу) вертушка ASUS ROG STRIX 1000W Gold Aura Edition не обертається, тому блок живлення працює в повністю пасивному режимі. Від 500 і аж до 800 Вт швидкість пропелера надзвичайно низька — 325-600 об/хв. Далі вона поступово зростає до тихих 950 об/хв при навантаженні 900 Вт і максимум 1200 об/хв при номінальному навантаженні.

Якщо ж гібридний режим роботи СО відключений, то вентилятор вмикається з подачею живлення і при навантаженні до 500 Вт обертається на тих же майже беззвучних 325 об/хв.

Завдяки такій тихій вдачі пристрій отримав сертифікат Cybenetics Lambda A+, оскільки створюваний ним шум на 20 дБ менший ніж у інших БЖ цього класу. Нагадаємо, протестований раніше 750-ватник отримав сертифікат Lambda A++ — у нього на всьому робочому діапазоні вентилятор обертався зі швидкістю в межах від 0 до 720 об/хв.

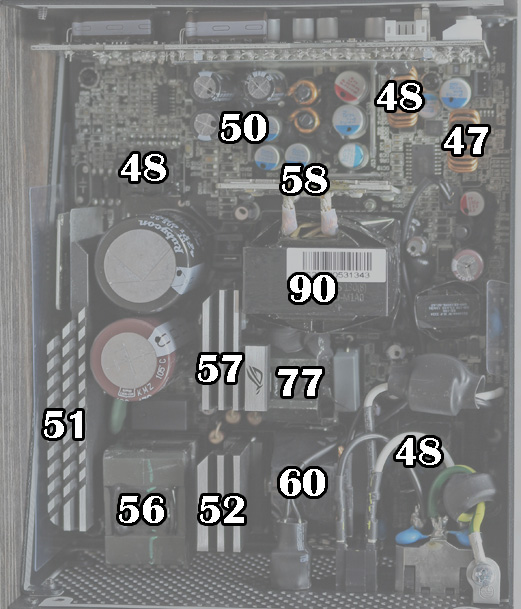

Карта температур була отримана після 15-хвилинного 900-ватного навантаження. При цьому головний трансформатор нагрівся до помітних, хоча і не рекордних, 90°C. Інші вузли значно холодніші, хоча температура задньої стінка пристрою склала відчутні 52°C.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності ASUS ROG STRIX 1000W Gold Aura Edition не створює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора. Враховуючи пасивне охолодження при невеликих навантаженнях, це доволі важливий фактор.

OverLOAD

Тест на перевантаження ми проводили до позначки 1200 Вт, що дорівнює +20% до номіналу. Значення напруг при цьому і далі залишалися в нормі.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 14-ядерний 20-потоковий процесор Intel Core i5-13600K без розгону. А в якості відеоприскорювачів ми використовували Palit GeForce RTX 3090 GamingPro OC (TDP близько 350 Вт) та PowerColor Radeon RX 6800 Red Dragon (250 Вт).

Материнська плата	ASUS TUF GAMING B760M-PLUS WIFI (Socket LGA1700)
Процесор	Intel Core i5-13600K (Socket LGA1700, 14/20 x 3,5 ГГц, 125 Вт TDP)
Кулер	be quiet! Pure Loop 240 мм
Оперативна пам’ять	2 x 16 ГБ DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32
Відеокарти	Palit GeForce RTX 3090 GamingPro OC PowerColor Radeon RX 6800 Red Dragon (x4 PCIe 3.0)
SSD	Patriot P210, 2 ТБ
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Навантаження блочка потужною конфігурацією з парою відеокарт лише трішки змінило вихідні показники трьох головних ліній. В обох режимах вони залишаються дуже близькими до номіналів, а мови про просідання і близько немає.

Тому навіть при збірці топової системи на Core i9 / Ryzen 9 з відеокартою рівня GeForce RTX 4090 / Radeon RX 7900 XTX можливостей такого блока живлення вистачить навіть на експерименти з розгоном. І в будь-якому випадку можна розраховувати на тиху його роботу.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блочок ASUS ROG STRIX 1000W Gold Aura Edition порадує свого власника ну дуже низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (3 Вт).

Підсумок

Нітрохи не дивно, що ASUS ROG STRIX 1000W Gold Aura Edition має всі ті ж сильні сторони, що й молодша 750-ватна модель. В цьому списку є високоефективна Gold-платформа із “непохитними” вихідними показниками, високоякісні конденсатори “made in Japan” великої ємності та з високотемпературних серій, а також дуже тиха система охолодження.

Закономірно, що кіловатник вийшов дещо гучнішим, адже є потреба відводити додаткові 250 Вт тепла. Як наслідок маємо менше нагрівання головного трансформатора. Тому, на нашу думку, саме рішення потужністю 1000 Вт є більш збалансованим з точки зору співвідношення нагрівання та рівня шуму. До того ж тут є додатковий четвертий конектор PCIe, у той час як 750- та 850-ватні рішення обмежуються трьома такими елементами.

Крім любителів тиші, новинка явно потішить і поціновувачів неординарного дизайну. Так, блочок оснащений адресною RGB-підсвіткою ASUS AURA Sync, яка дозволить поєднати його в єдине із іншими комплектуючими даного виробника. Щоправда, при виборі корпусу для побудови системника варто враховувати чималу довжину джерела — 180 мм.

В цілому ж ASUS ROG STRIX 1000W Gold Aura Edition є висококласним пристроєм, здатним запропонувати максимум опцій в поєднанні з акустичним комфортом та якістю виконання, про що свідчить і 10-річна гарантія від виробника.

Переваги:

• хороший рівень ККД (понад 92%, 80 PLUS Gold);
• велика навантажувальна здатність лінії +12В — до 83,3 А (1000 Вт);
• при підключенні до потужної конфігурації напруги залишаються в межах норми;
• хороший запас за потужністю (понад +20% до номіналу);
• наявність усіх видів захистів;
• роздільна система стабілізації живлення;
• можливість роботи в широкому діапазоні мережевої напруги;
• використання японських електролітичних високотемпературних конденсаторів;
• низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
• повністю модульні кабелі;
• 135-мм вентилятор на основі подвійного кулькового підшипника;
• можливість повністю пасивного охолодження при навантаженні до 500 Вт;
• тиха робота на всьому діапазоні навантажень;
• наявність чотирьох 6+2-контактних роз'ємів PCIe та одного PCIe 5.0 (12VHPWR);
• підсвітка ASUS AURA Sync;
• 10 років гарантії.

Особливості:

• через довжину 180 мм БЖ може не поміститися в деякі корпуси.

Автор: Олесь Пахолок

Висловлюємо подяку компанії ASUS за наданий для тестування блок живлення.
