Огляд Gigabit Ethernet PCI-адаптера Intel PRO/1000 GT Desktop Adapter

Ось ми, нарешті, і добралися до «законодавця» ринку мережних пристроїв компанії Intel. Все-таки не дарма саме цей світовий лідер є виробником, що задає еталон в цій та інших сферах інформаційних технологій. Товари від компанії Intel завжди є повністю сертифікованими з усіх використаних технологій, а найчастіше їх там набагато більше, ніж у конкурентів. Все виробляється без компромісів і здешевлень. Звичайно, це веде до помітного подорожчання, але найчастіше покупка великими компаніями техніки відбувається за принципом вибору самого надійного і продуктивного, а не «чим дешевше, тим краще». Та і мало хто розглядає більшість сайтів в інтернеті заради знайдення оптимального рішення за ціною/якістю - у серйозних споживачів серйозні проблеми і ніхто з них не буде витрачати час на такий незначний момент. Але наша серія статей про Gigabit Ethernet карти саме знадобиться мислячим і раціональним споживачам. Ми намагаємося зважити всі переваги такої дорогої і у той же час не потребуючої реклами покупки як Intel PRO/1000 GT DESKTOP ADAPTER. Головним критерієм оцінки в нашому огляді стане швидкість роботи, як головний показник комфорту. Але не варто нехтувати завантаженням центрального процесора, що перекладається таким рішенням. Саме це співвідношення двох величин і є головною особливістю для систем, що забезпечують допоміжний функціонал вашого ПК, до якого і належать мережні карти. Навіть на високопродуктивних сучасних системах може бути помітне навантаження, що виникає в момент інтенсивної роботи бюджетної Gigabit Ethernet карти. Пошук оптимального співвідношення швидкості передачі і навантаження на центральний процесор став нашим основним завданням в серії оглядів Gigabit Ethernet адаптерів.

Intel PRO/1000 GT Desktop Adapter

Технічні характеристики

Виробник

Intel

Модель

PRO/1000 GT DESKTOP ADAPTER

Інтерфейси

Тип

PCI 2.3 32-біт 33/66 МГц

Кількість і тип портів

1х RJ-45

Стандарти і їхня підтримка

Передача даних

Ethernet:10 Мбіт/с (напівдуплекс) 20 Мбіт/с (повний дуплекс)
Fast Ethernet: 100 Мбіт/с (напівдуплекс) 200 Мбіт/с (повний дуплекс)
Gigabit Ethernet: 2000 Мбіт/з (повний дуплекс)

Стандарти

IEEE 802.3 10 BASE-T Ethernet
IEEE 802.3u 100 BASE-TX Fast Ethernet
IEEE 802.3ab 1000 BASE-T Gigabit Ethernet
Intel Lead-free Technology
Intel SingleDriver Technology
Plug and Play Specification Support Standard
Easy Installation, Intel PROSet Utility
Auto-negotiation, Full-duplex Capable
Wf Baseline v2.0
Автоузгодження ANSI/IEEE 802.3 NWay
Підтримка 32-бітної шини PCI
Специфікація PCI local bus 2.3 32-біт 33/66 МГц
Підтримка універсальної шини 3.3В, 5В
Керування потоком IEEE 802.3x
IEEE 802.1Q VLAN
Приоритизація трафіку IEEE 802.1p (Intel Priority Packet II)
Transmission Control Protocol (TCP) Checksum Offload
Вбудована діагностика кабелю
Підтримка DMI 2.0, Windows Management Instrumentation (WMI) і SNMP v1
Intel Boot Agent
ACPI 2.0 Wake-On-LAN

Керування живленням

Включення комп'ютера через мережу

Індикатори

Link/Active

Індикація роботи мережного підключення

10

Передача на 10 Мбіт/с світіння відсутнє

100

Передача на 100 Мбіт/с світіння зелене

1000

Передача на 1000 Мбіт/с світіння жовте

Живлення

Тип

по шині PCI - 3,3 В, 5 В

Споживана потужність, Вт

 4

Додаткова інформація

Підтримка операційних систем

Microsoft Windows 2000, XP, Vista
Microsoft Windows NT 4.0
Microsoft Windows 98 SE, Me
Disk Operating System (DOS) and Disk Operating System Optical
Digital Image (DOSODI)
Linux 2.2.5 or Later
Novell Netware 4.2, 5.1, 6.0

Integrated Memory

64 KB

Interrupt Levels

INTA

Версія прошивання

 -

Розміри, мм

 -

Вага, м.

 -

Сайт виробника

http://www.intel.com/

При спробі знайти дані специфікації, нас очікували дивні обставини. Як було наведено вище на зображенні, упаковка у даного адаптера повністю прозора і не містить якої-небудь інформації. А в комплекті відсутні додаткові носії інформації, починаючи від електронних та закінчуючи паперовими. Звичайно ж, була дуже велика імовірність знайти все, що потрібно на сайті виробника, але і тут крім драйверів нічого не було. Одразу склалося враження про те, що компанія Intel повністю самовпевнена у популярності своїх продуктів. «Навіщо чогось описувати або розповідати про них, якщо вони і так найкращі - беріть, а не бажаєте, то й не треба». Знаходячись в просторах інтернету, нам все-таки вдалося дістати PDF файл специфікації даного адаптера, згідно якому і була складена дана таблиця. Відповідно інформації з неї, можна казати про досить якісне оснащення зразка, який розглядаємо, функціональні технології і нові розробки самої компанії Intel.

Упаковка

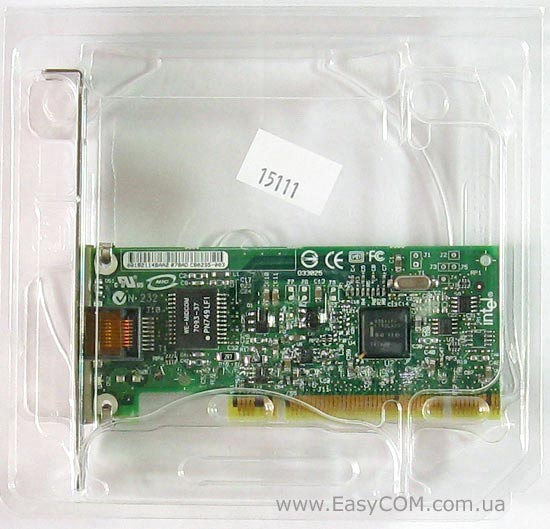

Згідно вищевикладеному, даний зразок потрапив до нас у пластиковій каркасній обгортці, на якій немає інформації щодо продукту.

Комплектація

Крім безпосередньо карти Intel PRO/1000 GT Desktop Adapter у комплекті постачання нічого немає. І тут спостерігається той же концепт «у нас все і так добре, беріть як є». Можна відзначити відсутність вже звичного кабелю WOL включення живлення комп'ютера обумовлене підтримкою технології ACPI 2.0 Wake-On-LAN мережної карти, що дозволила виконувати ті ж функції, але без участі додаткового елемента з'єднання.

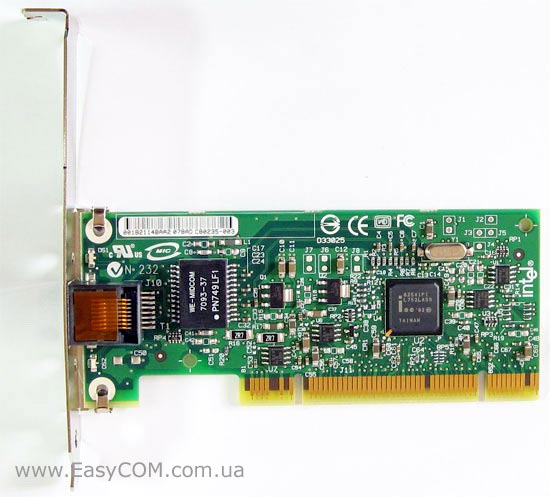

Адаптер Intel PRO/1000 GT Desktop Adapter

Intel PRO/1000 GT Desktop Adapter

Представлена карта має цілком стандартні розміри і використовує інтерфейс з'єднання з материнською платою комп'ютера PCI 2.3. У наповненні текстоліту проглядається відсутність роз’єму підключення кабелю WOL, обумовлене використанням описаної раніше технології, і бракує гнізда підключення BOOT ROM, а все інше досить звичайно для мережних карт. Однак, як і в будь-якому продукті, тут є одна унікальна особливість, що відрізняє його від більшості інших. Чіп, встановлений на випробуваному адаптері, має маркування I82541PI. Зроблений компанією Intel, він, як, втім, і сама плата, вселяє довіру до своєї технологічності виконання. Нагадуючи своїм форм-фактором, якщо не брати до уваги розміри, чіпсети материнських плат, він контрастно виділяє загальний вигляд мережної карти порівняно з розглянутими нами раніше бюджетними моделями від інших виробників.

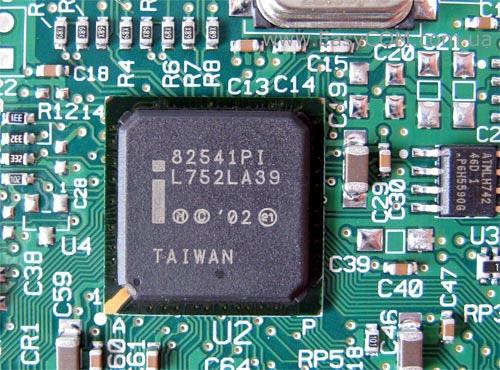

I82541PI

Не варто казати про вартість і ефективність рішень від компанії Intel, вони завжди славилися відмінним показником продуктивності та енергозбереження. Цілком можна припустити, що і даний «мережний процесор» не став виключенням. За заявленим даними на сайті Intel, можна скласти повний опис можливостей і реалізованих функцій даного чіпу.

Intel 82541PI Gigabit Ethernet - компактний чіп з вбудованими Gigabit Ethernet Media Access Control (MAC) і PHY функціями. Він позиціонується для використання в персональних комп'ютерах, робочих станціях і мобільних рішеннях для комп'ютерних мереж з характерними обмеженнями по займаному просторі. Intel 82541PI дозволяє реалізувати Gigabit Ethernet мережу і має зворотну сумісність з вже існуючими рішеннями 10/100 Мбіт/с Fast Ethernet.

Intel 82541PI є четвертим поколінням гігабітних MAC рішень з повною інтеграцією необхідних функцій на фізичному рівні, що забезпечують роботу інтерфейсу згідно специфікації IEEE 802.3 Ethernet і стандартам 1000 BASE-T, 100 BASE-TX, і 10 BASE-T (802.3, 802.3u, і 802.3ab). Тому він забезпечує здатність контролю і передачі/отримання даних на швидкостях 1000 Мбіт/с, 100 Мбіт/с, або 10 Мбіт/с. На додаток до MAC і PHY функцій, контролер оснащений підтримкою 32-бітної ширини Peripheral Component Interconnect (PCI) 2.3 з інтерфейсом, що здатен працювати на частотах 33 МГц або 66 МГц.

Intel 82541PI також підтримує протокол Clock Run і апаратну можливість роботи логіки для передачі двопарних і трипарних операцій на швидкості в 100 Мбіт/с. Ці особливості оптимізують його роботу в мобільних додатках.

Intel 82541PI має вбудовану шину System Management Bus (SMB), що дозволяє реалізовувати налаштування мережі відповідно до технології дистанційного керування персоналом через Local Area Network (LAN) з повідомленням помилок. За допомогою SMB керуючі пакети можуть пересилатися від або до керуючого процесора. Порт SMB підтримує виробничі стандарти, такі як Intelligent Platform Management Interface (IPMI) і Alert Standard Forum (ASF) 2.0, для реалізації яких і використовується чіпсет Intel 82541PI. Крім того, чіп з ASF 2.0 забезпечує включення ПК і можливості дистанційного керування із сертифікованих інтерфейсів.

Архітектура Intel 82541PI Gigabit Ethernet Controller забезпечує високу продуктивність при низьких затримках пам'яті. Широкі внутрішні транспортні магістралі передачі виключають вузькі місця за допомогою ефективної обробки великих масивів даних і адрес. Контролер Intel 82541PI містить розширений контролер переривань, що зменшує об'єм трафіку по шині PCI і сприяє максимально ефективному використанню шини PCI.

Intel 82541PI використовує ефективний кільцевий буфер дескрипторів, з можливістю кешування до 64 пакетів. Великий 64-кілобайтний буфер пакетів у чіпі забезпечує високу продуктивність при використанні пропускної здатності інтерфейсу PCI. Крім того, використовуючи апаратне прискорення, контролер забезпечує зменшення навантаження на центральний процесор, при виконанні таких операцій як, наприклад, обчислення контрольних сум пакетів TCP/UDP/IP і сегментації TCP.

Intel 82541PI має розміри 15 мм x 15 мм і поставляється в 196-контактному корпусі Ball Grid Array (BGA), причому він по контактах сумісний з 82551QM 10/100 Мбіт/с Fast Ethernet і PCI/CardBus контролерами.

Специфікація:

  • Шина PCI ревізії 2.3, 32-bit, 33/66 МГц
  • Алгоритми роботи максимально ефективно використовують команди PCI, MWI, MRM і MRL
  • CLK_RUN# сигнал
  • Живлення 3.3 В (передача сигналів по шині PCI 5 В)
  • Малі затримки при виконанні передачі і отримання
  • Сумісний з IEEE 802.3x контроль і підтримка потоку за допомогою додатків
  • Кешування до 64 пакетів дескриптора в спеціальній області
  • Буфер, що програмується, від 256 байт до 16 Kб і розмір кешуємих рядків від 16 до 256 байт
  • Повністю оптимізована внутрішня архітектура каналів передачі даних.
  • Гнучкий FIFO буфер об'ємом 64 Kб введення/виводу
  • Підтримка 10/100/1000 Мбіт/с Full-duplex
  • Сумісний з IEEE 802.3ab при автоузгодженні
  • Сучасна архітектура чіпу дозволяє здійснювати цифрове адаптивне узгодження, усунення луни і перехресної передачі
  • Автоматичне визначення полярності
  • Автоматичне визначення довжини кабелю і типу з'єднання MDI або MDI-X всіх швидкостях
  • Передача і одержання IP, TCP, і UDP з обчисленням контрольної суми
  • Передача сегментованих TCP і фільтрація пакетів
  • Обробка пакетів IEEE 802.1Q VLAN, витяг і фільтрація до 4096 тегів VLAN
  • Підтримка великих пакетів до 16 Кбайт
  • Інтелектуальна генерація переривань (обробка декількох пакетів за переривання)
  • Вбудований порт SMBus 2.0
  • Підтримка ASF 1.0 і 2.0
  • Сумісність з PCI Power Management v1.1/ACPI v2.0
  • Підтримка включення по LAN (WOL)
  • Режим Smart Power Down при повній відсутності сигналу в лінії
  • Режим енергозбереження перемикає швидкість з 1000 Мб/с до 10 або 100 Мб/с, коли пристрій живиться від батареї
  • Чотири LED індикатори, що програмуються
  • Вбудована схема керування енергоспоживанням
  • Контакт відключення BIOS мережної карти
  • JTAG (IEEE 1149.1) Test Access Port

Intel PRO/1000 GT Desktop Adapter

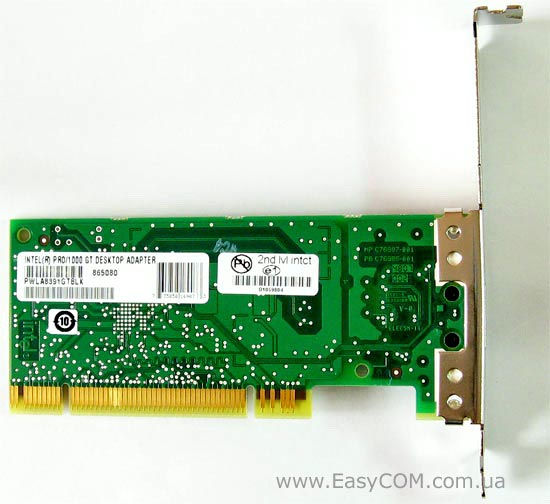

На звороті мережна карта теж не відрізняється оригінальністю у своєму виконанні. Тут маємо невелику кількість доріжок і одна наклейка технічної інформації

Intel PRO/1000 GT Desktop Adapter

Інтерфейсна панель плати обладнана одним роз’ємом RJ-45 для підключення мережного кабелю і двома світлодіодними індикаторами робочої активності, які розташовані з боків. Один сповіщає про робочі режими 10, 100 або 1000 Мбіт/с (не горить, зелене світіння, жовте світіння відповідно), другий - наявність активного кабельного з'єднання.

Тестування

Перейдемо до самої головної і цікавої частини нашого огляду. Які реальні швидкісні можливості і особливості роботи всієї системи отримує користувач при придбанні даного Gigabit Ethernet PCI-Адаптера? Це ми можемо побачити безпосередньо в тестових порівняннях Intel PRO/1000 GT Desktop Adapter з конкурентами.

Ми намагалися під час тестування визначити вплив роботи мережної плати на завантаження процесора (AMD Athlon 64 X2 3600+) і безпосередньо виміряти швидкість передачі між двома ідентичними картами, які встановлені у дві досить продуктивні системи і з'єднані крос-кабелем. Схему обтиску кабелю та інші подробиці про Ethernet-мережі можна довідатися зі статті «Мережі на крученій парі від Ethernet до 100 Gigabit Ethernet».

Система №1, показання знімалися саме з даної конфігурації.

Материнська плата

ASUS M2N-SLI Deluxe на nForce 570SLI (AM2, DDR2, ATX)

Процесор

AMD Athlon 64 X2 3600+ (ADO3600JAA4CU), AM2, @2600МГц

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR2-800 1024 Мб Apacer PC6400

Відеокарта

Gigabyte GV-NX76G256D GeForce 7600GS 256 Mб DDR2 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Система №2.

Материнська плата

Gigabyte GA-965P-DS4 (Intel P965 Express)

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

Тестуванню були піддані послідовно: передаюча частина плати, потім її приймаюча, а також визначена загальна пропускна здатність каналу, побудованого на двох однакових платах, які ми розглядаємо. Будуть зроблені виміри завантаження процесора в кожному з режимів тестування. Тестування проводиться на максимальній швидкості з'єднання рівної 1000 Мбіт/с. Довжина крос кабелю UTP 5 cat 3 м.

Порівняльне тестування працездатності на скрипті генерації мережевого трафіку Throughput.scr.

Потік даних до вимірювального стенда.

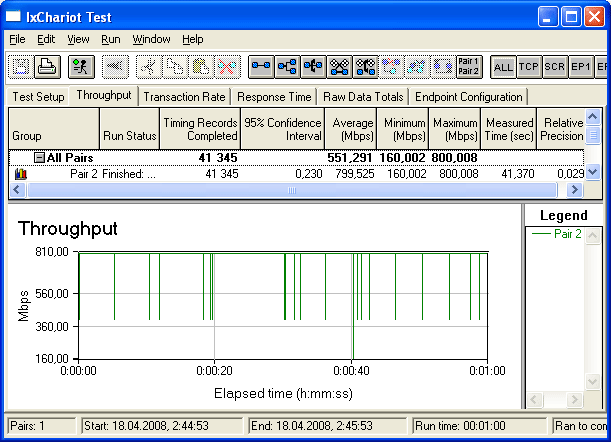

Потік даних від вимірювального стенда.

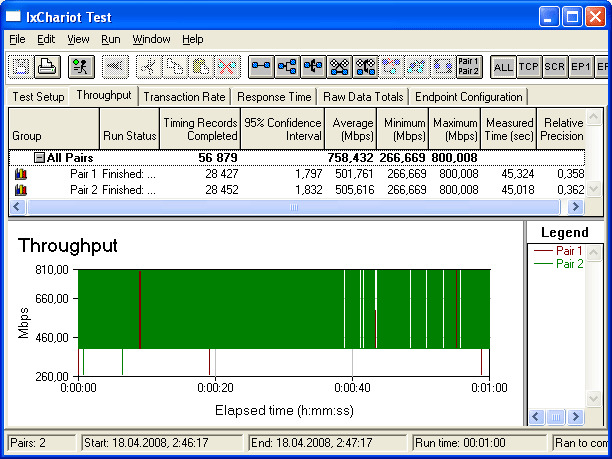

В обох напрямках.

Графік завантаження процесора в моменти проведення тестів.

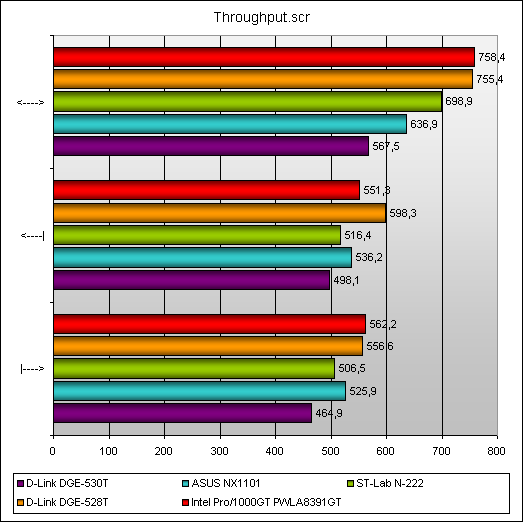

Порівняльні графіки швидкостей роботи.

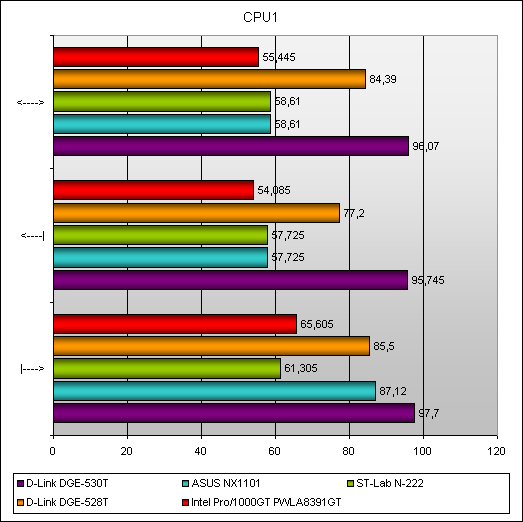

Порівняльні графіки завантаження процесора при цих швидкостях.

Порівняльне тестування працездатності на скрипті генерації мережного трафіку High_Performance_Throughput.scr.

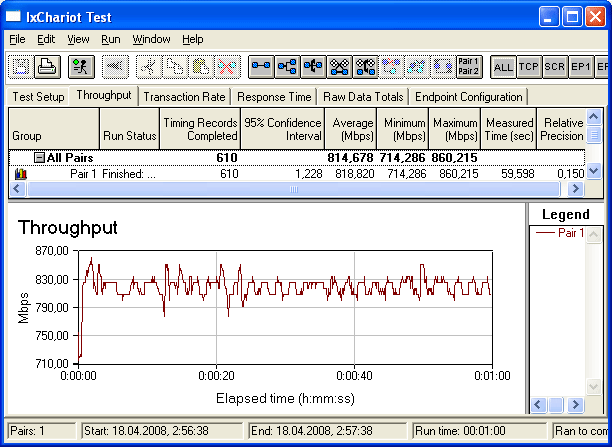

Потік даних до вимірювального стенда.

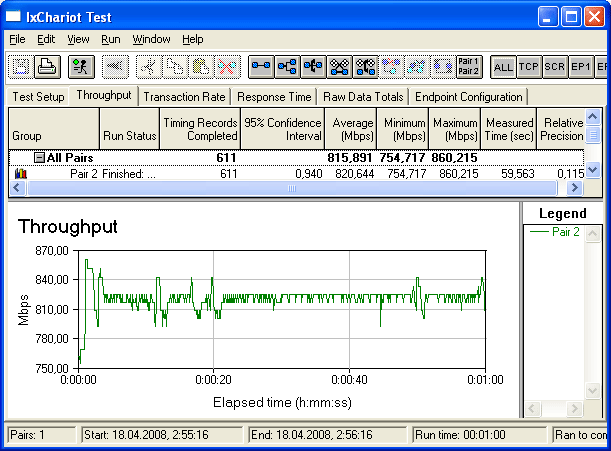

Потік даних від вимірювального стенда.

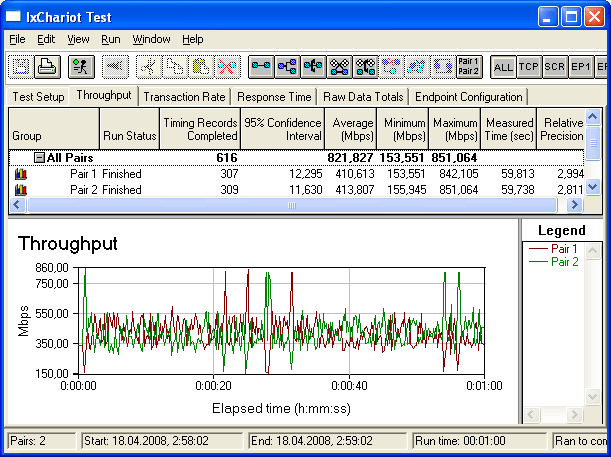

В обох напрямках.

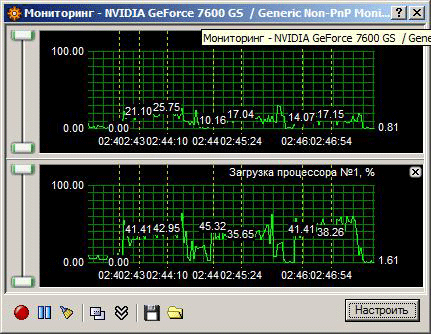

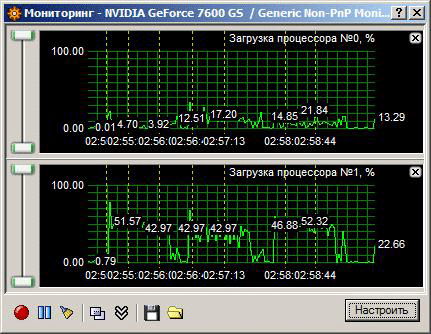

Графік завантаження процесора в моменти проведення тестів.

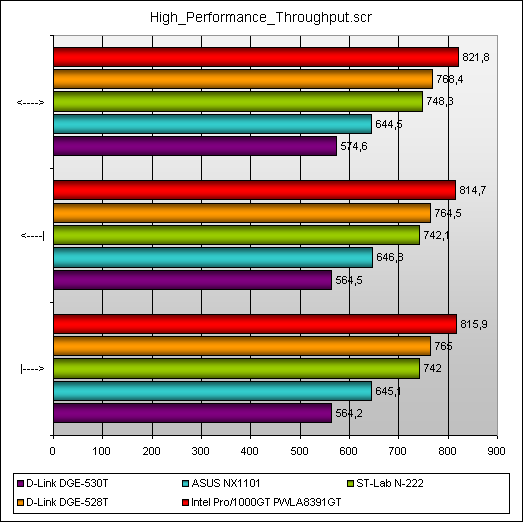

Порівняльні графіки швидкостей роботи.

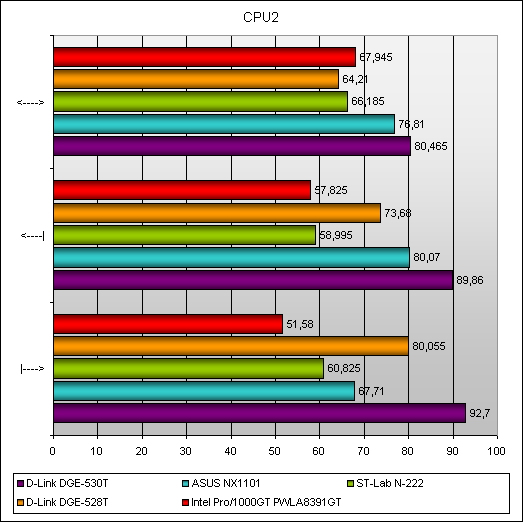

Порівняльні графіки завантаження процесора при цих швидкостях.

Тестування показало, що для якісної роботи гігабітної мережі необхідна досить продуктивна комплектація «машини» і дуже бажана наявність двоядерного процесора. Але навіть при повній можливості використання необхідних ресурсів, максимально можлива швидкість роботи такого каналу на кращій з протестованих нами мережній карті Intel PRO/1000 GT Desktop Adapter, описаній в цьому огляді, не перевищила 822 Мбіт/с. Згідно отриманим результатам графіків порівнювання не складно відзначити найкращі результати зразка, який розглядаємо, як у швидкісних режимах, так і в мінімальному завантаженні процесора. Нема що казати, розробники постаралися на славу «все найкраще дійсно від Intel», проте це краще не саме доступне щодо вартості. Безумовно, еталон повинен завжди залишатися ідеальним рішенням, до якого прагнуть всі інші розробники.

Висновки

Недарма наша перша серія оглядів гігабітних мережних адаптерів завершується на кращому рішенні в цій технологічній ніші. Intel PRO/1000 GT Desktop Adapter є найефективнішим, продуктивним і малоресурсоємним рішенням для організації мережі Gigabit Ethernet за допомогою підключення адаптера до інтерфейсу PCI. Це дійсно корпоративне рішення, що забезпечує ідеально високу пропускну здатність з максимальною надійністю і стабільністю каналу зв'язку. Великий набір додаткових можливостей і інтегрованих у центральний чіп функцій керування забезпечує максимум впевненості в якості обраного користувачем товару. При цьому є підтримка величезної кількості операційних систем, тому з драйверами питань, взагалі, не повинно виникнути. Однак у процесі написання огляду виникли не зовсім зрозумілі нюанси, що кажуть про достатню частку зневаги компанією Intel до свого продукту. Наприклад, повна відсутність якої-небудь комплектації і непривабливість упаковки, хоча її не можна назвати ненадійною, але на сайті виробника за прямими посиланнями немає ніяких відомостей про даний продукт, тільки перелік моделей, а стосовно драйверів розробники повністю впевнені, що вони є в будь-якій операційній системі і їх немає потреби додавати в комплект постачання. Ну і наприкінці, хочеться відзначити відповідно високу вартість за звісно якісний продукт.

Плюси:

  • Підтримка великої кількості технологічних рішень від Intel.
  • Якісна та проста індикація режимів роботи.
  • Підтримка багатьох операційних систем.
  • Мале навантаження на центральний процесор.
  • Висока стабільність і швидкість роботи.

Мінуси:

  • Порівняно дороге рішення.
  • Повна відсутність додаткової комплектації, драйверів і документації в комплекті постачання.
