Огляд Gigabit Ethernet PCI-адаптера D-Link DGE-530T

У попередньому огляді ми розглянули модель DGE-528T з дуже гарними споживчими якостями. Тепер хочемо познайомити читача з більш новою, а тому ще кращою і функціональною лінійкою мережних адаптерів GigaExpress і її представником DGE-530T. Звичайно ж, нові реалізації вселяють велику віру в їх якість і кількість можливостей. Однак даний екземпляр досить суперечливий і своєрідний, що дозволило нам звернути на нього більше уваги. Головним критерієм оцінки в нашому огляді стане швидкість роботи як головний показник комфорту, але не варто ігнорувати  навантаження, що перекладається таким рішенням на центральний процесор. Саме це співвідношення двох величин і є головною особливістю для бюджетних мережних карт. Навіть на високопродуктивних сучасних системах буде помітне навантаження, що виникає в момент інтенсивної роботи бюджетної Gigabit Ethernet карти. Пошук оптимального співвідношення швидкості передачі і суттєвість навантаження на центральний процесор став нашим основним завданням у серії оглядів Gigabit Ethernet адаптерів. У поточному матеріалі ми розповімо про можливості мережного PCI адаптера D-Link DGE-530T і порівняємо його з конкурентами.

D-Link DGE-530T

Технічні характеристики

Виробник

D-Link

Модель

DGE-530T

Інтерфейси

Тип

PCI 2.2

Кількість і тип портів

1х RJ-45

Стандарти і їхня підтримка

Передача даних

Ethernet:10Мбіт/с (напівдуплекс) 20Мбіт/с (повний дуплекс)
Fast Ethernet: 100Мбіт/с (напівдуплекс) 200Мбіт/с (повний дуплекс)
Gigabit Ethernet: 2000Мбіт/с (повний дуплекс)

Стандарти

IEEE 802.3 10 BASE-T Ethernet
IEEE 802.3u 100 BASE-TX Fast Ethernet
IEEE 802.3ab 1000 BASE-T Gigabit Ethernet
Автоузгодження ANSI/IEEE 802.3 NWay
Підтримка 32-бітної шини PCI
Специфікація PCI local bus 2.2
Підтримка універсальної шини 3.3В, 5В
Керування потоком IEEE 802.3x
IEEE 802.1Q VLAN
Підтримка черг пріоритетів трафіку IEEE 802.1p
Вбудована діагностика кабелю
Підтримка SNMP v1
ACPI 2.0 Wake-On-LAN

Керування живленням

Включення комп'ютера через мережу

Індикатори

FD

Режим Full duplex

Link/Active

Індикація роботи мережного підключення

100

Передача на 100 Мбіт/с

1000

Передача на 1000 Мбіт/с

Живлення

Тип

по шині PCI 2.2 - 3,3 В, 5 В

Споживана потужність, Вт

-

Додаткова інформація

Підтримка операційних систем

Microsoft Windows NT, 2000, 98SE/ME, XP, Vista
Novell Netware 4.2, 5.x, 6.x, ODI 1.11
Red Hat Linux 7.3 (kernel 2.4.18 - 3) і більш пізні

Версія прошивання

 -

Розміри, мм

124 x 51

Вага, м.

230

Сайт виробника

http://www.dlink.ru/

Все цены на D-Link DGE-530T

Ми  намагалися узагальнити дані з сайту виробника, зазначену специфікацію на упаковці адаптера, що потрапив до нас, і безпосередньо з PDF файлу документації, що присутній на на FTP компанії D-Link.

Упаковка

D-Link DGE-530T

Як і всі останні рішення компанії D-Link, дана модель отримала оформлення упаковки в темно-цегляному стилі. Білим текстом виділені підтримувані продуктом сертифіковані технології передачі даних.

D-Link DGE-530T

На звороті також маємо багато інформації, тут на білому фоні представлена базова специфікація цього продукту на восьми мовах. Праворуч зображена схема підключення і використання даного PCI адаптера з вказівкою на ній елементів сполучення і підтримуваних драйвером робочих рішень, а в нижньому куті присутня голографічна наклейка, що забезпечує захист від підробок.

Комплектація

Модель D-Link DGE-530T має скромну комплектацію, але причина відсутності деяких елементів полягає в їх більш технологічній реалізації.

D-Link DGE-530T

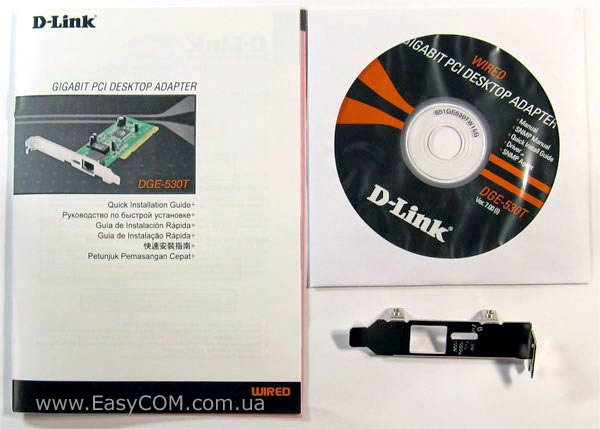

У комплект входить:

  • CD-диск з ПЗ і документацією;
  • Посібник з використання англійською мовою (коротка інструкція з встановлення і обслуговуюче програмне забезпечення);
  • Планка для встановлення в низькопрофільний корпус ( Low-Profile).

Відсутність вже звичного кабелю WOL включення живлення комп'ютера через мережну карту обумовила технологія ACPI 2.0 Wake-On-LAN, що дозволила виконувати ті ж функції, але без участі додаткового елемента з'єднання.

Все досить просто та універсально, маємо все, що необхідно для роботи.

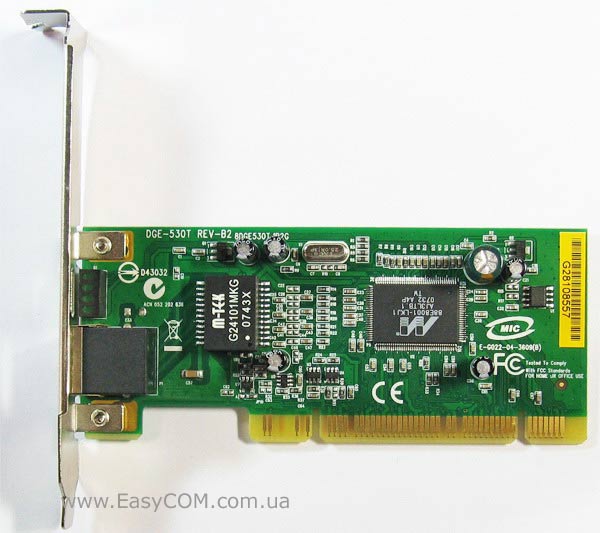

Адаптер D-Link DGE-530T

D-Link DGE-530T

Представлена карта має цілком стандартні розміри і використовує інтерфейс з'єднання з материнською платою комп'ютера PCI 2.2. У наповненні текстоліту проглядається відсутність роз’єму підключення кабелю WOL, через використання описаної раніше технології, і бракує гнізда підключення BOOT ROM, а все інше досить звичайно для мережних карт. Однак, як і в будь-якому продукті, тут є одна унікальна особливість, що відрізняє його від більшості інших. Чіп, встановлений на випробуваному адаптері, має маркування 88E8001-LKJ1, тобто він зроблений компанією Marvell і належить до серії Yukon. Саме такий чіп дуже часто можна зустріти в ролі інтегрованого в материнську плату мережного контролера.

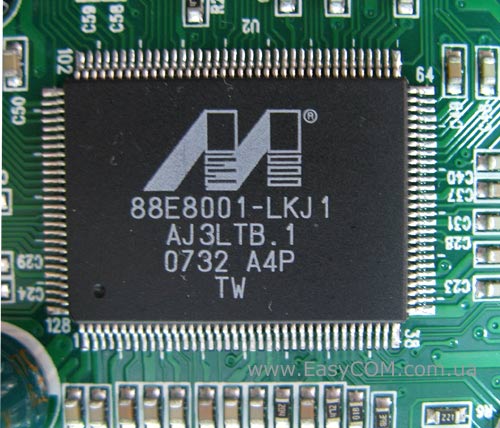

Marvell 88E8001-LKJ1

Рішення від компанії Marvell завжди славилися відмінним співвідношенням ціна/якість, цілком можна припустити, що і даний «мережний процесор» не став виключенням.

За заявленим даними на сайті D-Link, можна скласти повний опис можливостей і реалізованих функцій даного продукту.

D-Link DGE-530T - PCI адаптер Gigabit Ethernet з мідним портом 10/100/1000Mбіт/с для серверів або настільних комп'ютерів. За допомогою цього адаптера, існуюча система, що функціонує на швидкостях 10 Мбіт/с і 100 Мбіт/с може бути розширена до Gigabit Ethernet, що дозволить виключити вузькі місця в мережі і підвищити продуктивність.

Передача на швидкості Gigabit Ethernet

Завдяки можливості роботи в режимі повнодуплексного Gigabit Ethernet, цей мережний адаптер надає вашому комп'ютеру можливість роботи в мережі на швидкості 2000 Мбіт/с з використанням існуючої кабельної системи на основі UTP Cat 5. Будучи недорогою альтернативою рішенню на оптиці, цей адаптер дозволяє швидко збільшити швидкість передачі даних до Gigabit Ethernet, не вимагаючи прокладання нових дорогих оптичних кабелів. Адаптер підтримує автовизначення швидкостей 10/100/1000Mбіт/с і напів/повнодуплексного режиму роботи.

VLAN для підвищення продуктивності і надійності

Мережний адаптер має вбудовану фільтрацію тегованих Ethernet-кадрів VLAN, дозволяючи адміністратору створити декілька підмереж для кожного сервера і ізолювати пристрій всередині кожної VLAN окремо від іншої частини мережі для підвищення безпеки та контролю над трафіком.

Керування потоком для мінімізації втрати пакетів

Адаптер має вбудовану функцію керування потоком і незалежною чергу FIFO, забезпечуючи захист даних під час їх передачі по мережі. При підключенні до гігабітного комутатора, що підтримує керування потоком, адаптер, під час пікових навантажень, отримує від нього сигнали про переповнення буфера. Після цього адаптер затримує передачу даних доти, доки не отримає сигнал від комутатора, що він готовий до прийому даних.

Розширена функціональність

DGE-530T підтримує протокол SNMP для вилученого керування та пошуку несправностей, ACPI для зменшення споживання енергії і Wo для вилученого включення комп'ютера.

Характеристики

  • Gigabi Ethernet на міді для підключення ПК
  • Автовизначення швидкості 10/100/1000 Mбіт/с
  • Підтримка повнодуплексного 2000 Mбіт/с Gigabit Ethernet
  • Робота з 32-бітної шини Bus Master
  • Підтримка шини PCI 33 MГц
  • Керування потоком 802.3x для швидкої і надійної передачі даних
  • Підтримка керування живленням ACPI 2.0 WOL
  • Підтримка SNMP v.1
  • Підтримка 802.1Q VLAN Tagging
  • PCI 2.2 plug-and-play
  • Підтримка універсальної шини 3,3 В & 5 В
  • Драйвери для Win98 SE, 2000, ME, NT, XP, Vista, NetWare, Linux
  • Дуже маленький розмір і низьке енергоспоживання

D-Link DGE-530T

На звороті мережна карта теж не відрізняється оригінальністю у своєму виконанні. Тут маємо невелику кількість доріжок, декілька наклейок технічної інформації і практично вся поверхня заповнена екраном з мідного шару текстоліту плати.

Інтерфейсна панель плати обладнана одним роз’ємом RJ-45 для підключення мережевого кабелю і чотирма компактно розташованими зеленими світлодіодними індикаторами робочої активності. Вони сповіщають про робочі режими 100 або 1000 Мбіт/с, включенні режиму Full Duplex і наявності активного кабельного з'єднання.

Тестування

Перейдемо до самої головної і цікавої частини нашого огляду. Які реальні швидкісні можливості та особливості роботи всієї системи отримує користувач при придбанні даного Gigabit Ethernet PCI-Адаптера? Це ми можемо побачити безпосередньо в тестових порівняннях D-Link DGE-530T з конкурентами.

Ми намагалися під час тестування визначити вплив роботи мережної плати на завантаження процесора (AMD Athlon 64 X2 3600+) і безпосередньо виміряти швидкість передачі між двома ідентичними картами, які встановлені у дві досить продуктивні системи і з'єднані крос-кабелем. Схему обтиску кабелю та інші подробиці про Ethernet-мережі можна довідатися зі статті «Мережі на крученій парі від Ethernet до 100 Gigabit Ethernet».

Система №1, показання знімалися саме з даної конфігурації.

Материнська плата

ASUS M2N-SLI Deluxe на nForce 570SLI (AM2, DDR2, ATX)

Процесор

AMD Athlon 64 X2 3600+ (ADO3600JAA4CU), AM2, @2600МГц

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR 2-800 1024 Мб Apacer PC6400

Відеокарта

Gigabyte GV-NX76G256D GeForce 7600GS 256 Mб DDR2 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Система №2.

Материнська плата

Gigabyte GA-965P-DS4 (Intel P965 Express)

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

Тестуванню були піддані послідовно: передаюча частина плати, потім її приймаюча, а також визначена загальна пропускна здатність каналу, побудованого на двох однакових платах, які ми розглядаємо. Будуть зроблені виміри завантаження процесора в кожному з режимів тестування. Тестування проводиться на максимальній швидкості з'єднання рівної 1000 Мбіт/с. Довжина крос кабелю UTP 5 cat 3 м.

Порівняльне тестування працездатності на скрипті генерації мережевого трафіку Throughput.scr.

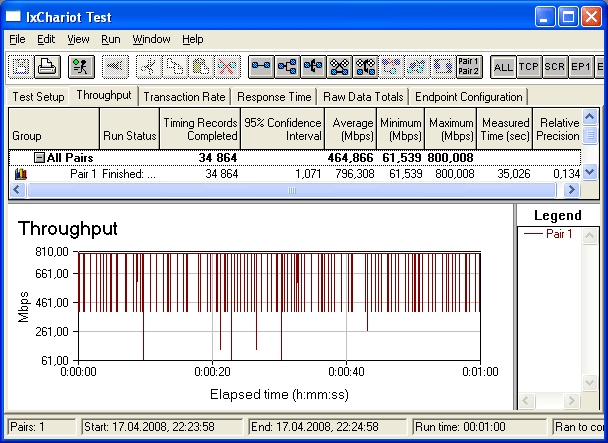

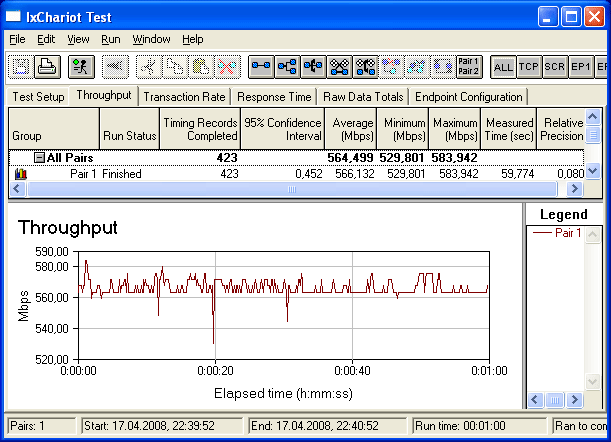

Потік даних до вимірювального стенда.

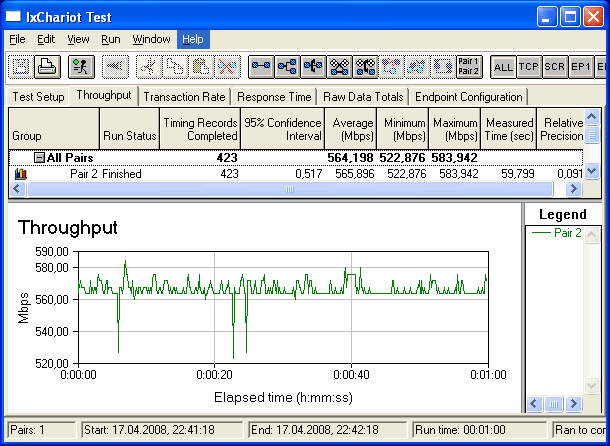

Потік даних від вимірювального стенда.

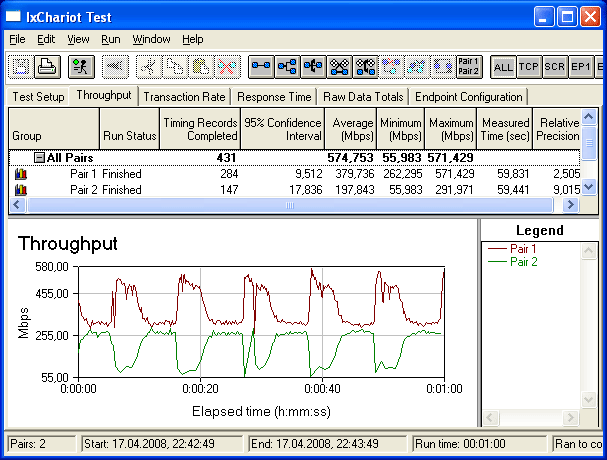

В обох напрямках.

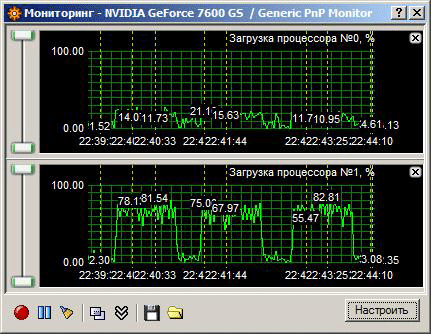

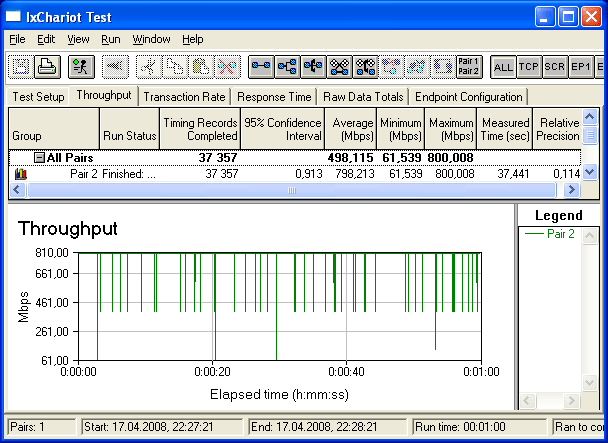

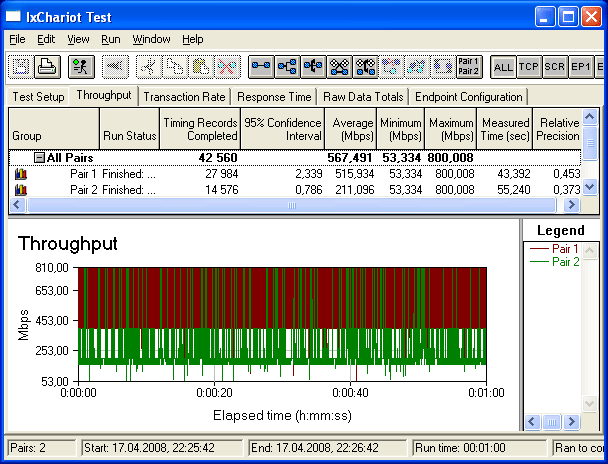

Графік завантаження процесора в моменти проведення тестів.

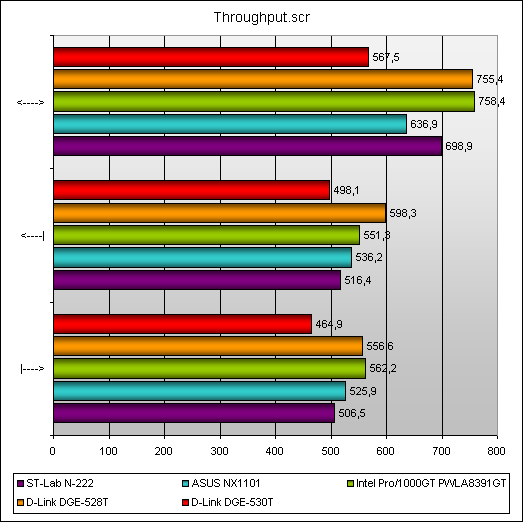

Порівняльні графіки швидкостей роботи.

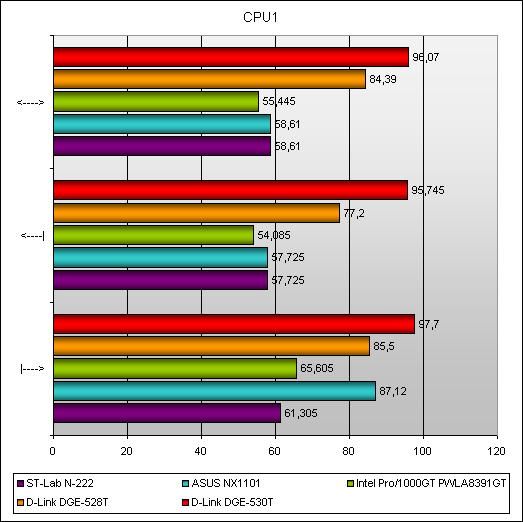

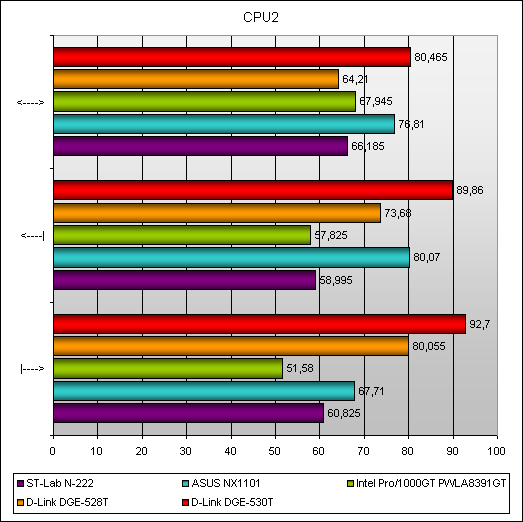

Порівняльні графіки завантаження процесора при цих швидкостях.

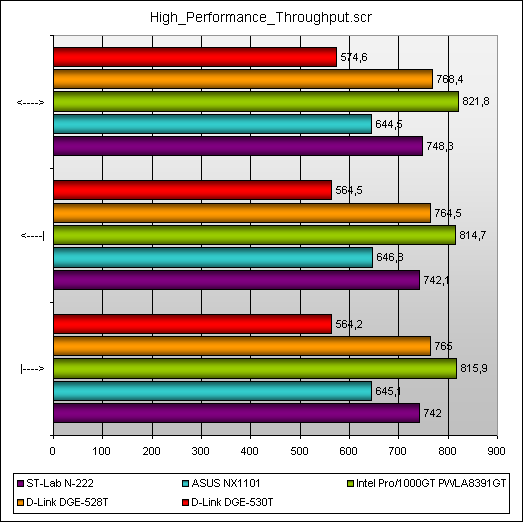

Порівняльне тестування працездатності на скрипті генерації мережевого трафіку High_Performance_Throughput.scr.

Потік даних до вимірювального стенда.

Потік даних від вимірювального стенда.

В обох напрямках.

Графік завантаження процесора в моменти проведення тестів.

Порівняльні графіки швидкостей роботи.

Порівняльні графіки завантаження процесора при цих швидкостях.

Тестування показало досить цікаві результати. Для якісної роботи гігабітної мережі необхідна досить продуктивна комплектація «машини» і дуже бажана наявність двоядерного процесора. Але навіть при повній можливості використання необхідних ресурсів, максимально можлива швидкість роботи такого каналу навіть на кращих моделях мережних адаптерів не перевищила 822 Мбіт/с. А наш піддослідний D-Link DGE-530T забезпечив лише 574,6 Мбіт/с. Згідно отриманим результатам графіків порівнювання не складно відзначити найгірший результат зразка, який розглядаємо, у швидкісних режимах і найвище завантаження процесора. Можливо, такі жалюгідні цифри пов’язані з «невдалими» драйверами, але нами була встановлена сама остання їх версія. І це поряд з дуже гарними результатами показаними моделлю DGE-528T. Такої неоднозначності в схожих продуктах ми не як не очікували, але все пізнається на практиці. Врахувавши той факт, що зразок, який розглядаємо, більш дорожчий, ніж його молодша та ефективніша модель DGE-528T, можна казати про незбалансоване співвідношення критерію вартість/продуктивність. При цьому завантаження процесора, на такій відносно низькій швидкості передачі даних, виявилося найвищим серед протестованих Gigabit Ethernet адаптерів.

Висновки

Хоча адаптер D-Link DGE-530T є і не самою оптимальною реалізацією для швидкісної передачі даних при мінімальному навантаженні на центральний процесор, його використання можна виправдати в автоматично керованих рішеннях. Отримавши підтримку декількох нових і функціональних технологій, таких як вбудована діагностика кабелю, підтримка SNMP v1 і ACPI 2.0 Wake-On-LAN, D-Link DGE-530T може зацікавити певну споживчу нішу ринку. Казати про оптимальне рішення за співвідношенням вартість/продуктивність у цьому випадку не доводиться. При цьому, поряд з оптимальною комплектацією і стійкою працездатністю, даний адаптер має непогану підтримку з боку розробника, а заявлена робота під керуванням практично всіх популярних операційних систем, що фігурують на ринку програмного забезпечення, допоможе забезпечити популярність даної моделі серед її аналогів.

Плюси:

  • Підтримка SNMP v1 і ACPI 2.0 Wake-On-LAN.
  • Наявність планки для встановлення в корпуси Low-Profile.
  • Якісно проста індикація режимів роботи.
  • Підтримка багатьох операційних систем.

Мінуси:

  • Велике навантаження на процесор.
  • Відносно низька швидкість роботи.
  • Відсутність можливості встановлення BOOT пам'яті.
