Огляд модульного моноблоку RIM2000 Patriot One Touch

Зазвичай настільні системи, класифіковані як моноблоки, являють собою пристрої, які виконані в цілісному нерозбірному корпусі з «вшитим» у нього монітором і всією електронною складовою. У зв'язку із цим зробити істотний апгрейд системи, яка поступово набуває статусу застарілої, практично неможливо, якщо не рахувати заміну накопичувача та розширення обсягу оперативної пам'яті.

Втім, є інший варіант – звернути увагу на модульні моноблоки, які хоча й займають помітно більшу кількість вільного простору на робочому місці, але зате надають можливість повної кастомізації, включаючи процесор і відеокарту. Найяскравішим прикладом такого моноблока є дуже дорогий HP Z1 Workstation, компоненти якого представлені у вигляді окремих легкознімних модулів, що підключаються за допомогою спеціальних роз’ємів.

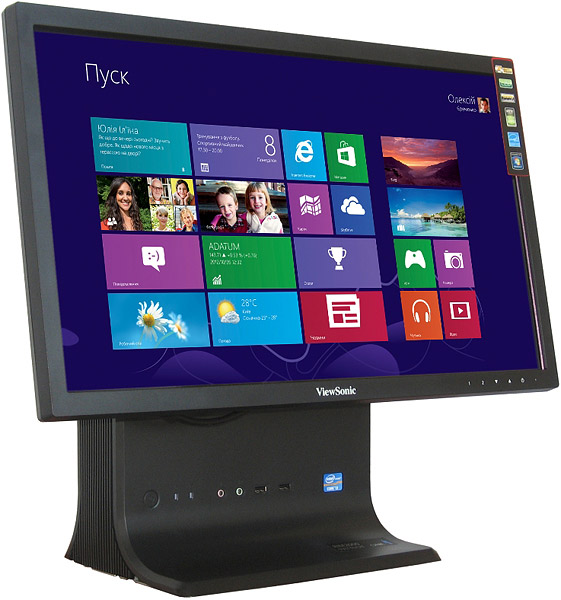

Проте, є й більш доступні пристої, і одним із них є модульний моноблок RIM2000 Patriot One Touch, який складається з компактного корпусу з інтегрованим кріпленням VESA для встановленням монітора, у цьому випадку сенсорного.

Технічні характеристики

Виробник	RIM2000
Модель	Patriot One Touch
Процесор	Intel Core i3-3220: 2 ядра, 3300 МГц; DMI – 5 ГТ/с; кеш 3-го рівня – 3 МБ
Чіпсет	Intel H61 Express (Intel Cougar Point)
Оперативна пам'ять	4 (4+0) ГБ, DDR3-1333 Wilk Elektronik GR1333D364L9/4G
Дисплей	ViewSonic TD2220: 22", 1920x1080 (100 ppi), технологія TN, LED-підсвічування, сенсорний (подвійне торкання)
Графічний адаптер	Intel HD Graphics 2500: частота ядра – 650 МГц (до 1050 МГц динамічно); ефективна частота системної пам'яті – 1600 МГц; обсяг відеопам'яті розширюється динамічно
Накопичувачі	HGST Travelstar HTS545050A7E380 (500 ГБ, 8 МБ буфер, 5400 об/хв, SATA 2.0)
Оптичний привід	–
Кард-рідер	–
Карти розширення	–
Інтерфейси	Внутрішні	1 x PS/2 (комбінований) 1 x DVI 1 x VGA (D-Sub) 1 x HDMI 1 x RJ45 2 x USB 3.0 4 x USB 2.0 3 x аудіороз’єми mini-jack 3,5 мм 1 x роз’єм живлення (БЖ)
	Зовнішні	2 x USB 2.0 2 x аудіороз’єми mini-jack 3,5 мм
Мультимедіа	Акустика	Стереодинаміки (вбудовані в монітор)
	Обробка звуку	–
	Звукові адаптери	VIA Vinyl VT1708S Intel Cougar Point HDMI
	Мікрофон	–
	Веб-камера	–
Комунікаційні можливості	Мережевий адаптер	10/100/1000 Мбіт/с (Realtek RTL8168/8111)
	Wi-Fi	802.11n (Tenda USB Wireless LAN)
	Bluetooth	–
	WWAN	–
Безпека	Пароль завантаження BIOS і HDD
Блок живлення	Потужність	180 Вт
	Вихідні параметри	+3,3 В, 13 А +5 В, 14 А +12 В, 10 А -12 В, 0,3 А +5 VSB, 2,0 А
	Вхідні параметри	100~240В зм. напр. при 50/60 Гц.
Інше	Повний доступ до всіх внутрішніх компонентів. Наявність кріплення Vesa 75/100 мм для встановлення монітора
Колір	Чорний
Розміри, мм	520 x 270 x 470
Маса, кг	–
Операційна система	Windows 8 (64-bit)
Офіційна гарантія	12 місяців
Сайт виробника	RIM2000

Апаратна платформа

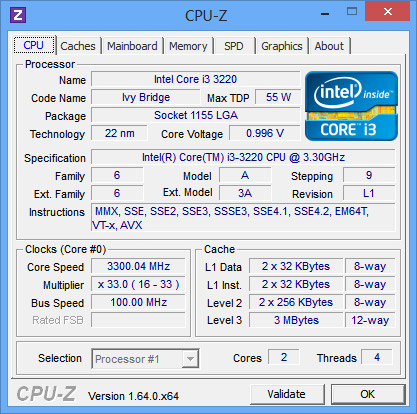

Інформація про процесор

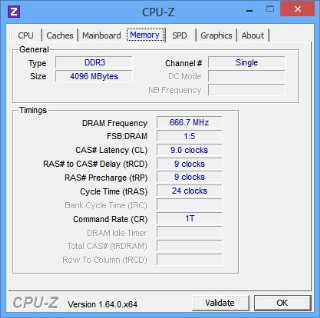

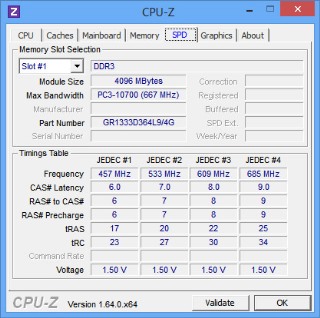

Інформація про оперативну пам'ять

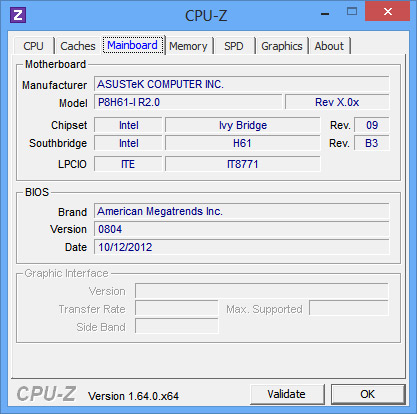

Інформація про чіпсет і материнську плату

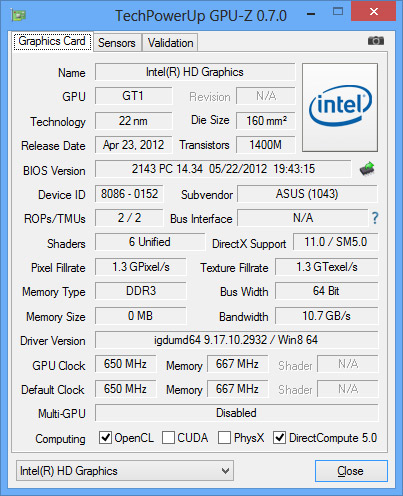

Інформація про графічні адаптери

Поставка та комплектація

Моноблок постачається у двох доволі великих картонних коробках, які суттєво відрізняються оформленням. У більш простій розташований корпус із усією необхідною комплектацією, яка включає посібник користувача, диски із драйверами та ряд кабелів. У барвистій коробці знаходиться сенсорний монітор, а також кілька кабелів для підключення до ПК і диск із драйверами.

Зовнішній вигляд

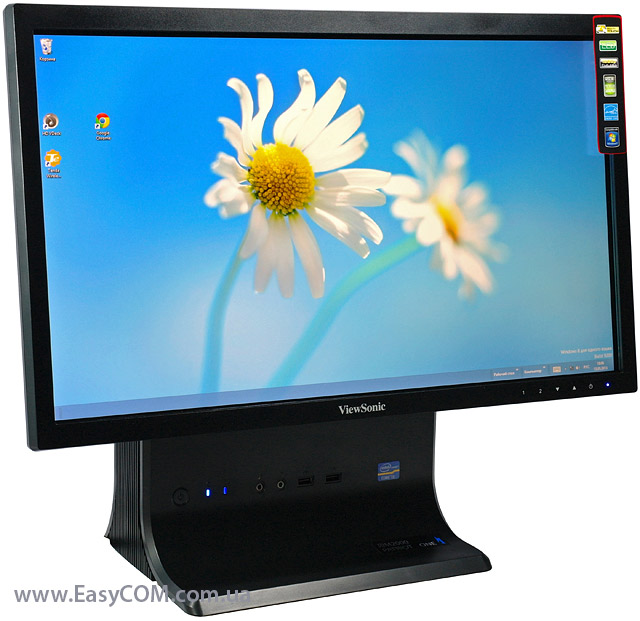

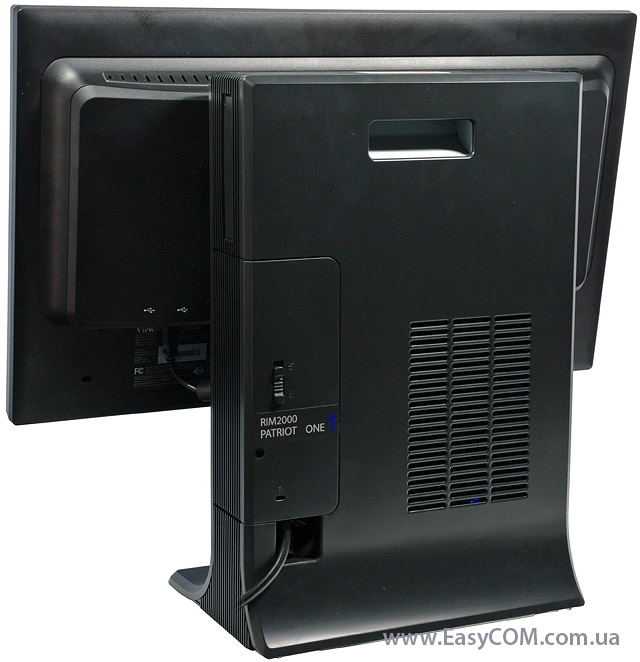

Велика кількість прямих ліній і темна колірна гама надають моноблоку RIM2000 Patriot One Touch досить строгий вигляд, який відмінно впишеться в будь-яку робочу обстановку, при цьому сам моноблок можна запросто сплутати із цілком звичайним монітором, тільки з товстою ніжкою.





Зовнішня частина корпусу моноблока виконана із ледь шорсткого пластику чорного кольору. Присутнє матове покриття, однак воно абсолютно не рятує від появи відбитків пальців, які в процесі збирання можуть перетворитися в розведення. Внутрішня частина виготовлена з алюмінію, товщина якого достатня для додання конструкції пристойної жосткості. Якість складання досить висока. Виключенням є лише недостатньо хороша фіксація пластикового «кожуха» на кріпленні VESA, через що при регулюванні кута нахилу монітора пластик помітно вигинається.

Розташування елементів

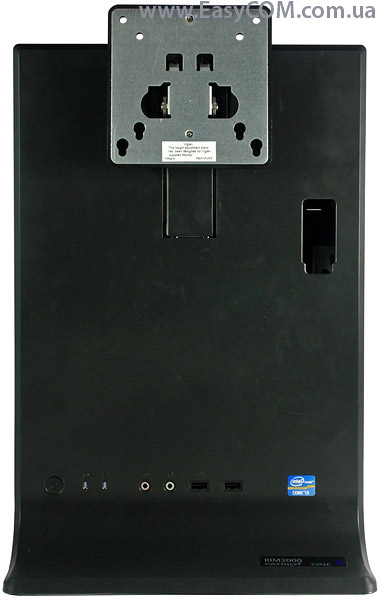

На фронтальній стороні корпусу розташоване металеве кріплення VESA 75/100 мм і невеликий отвір для виведення всіх необхідних для підключення монітора кабелів.

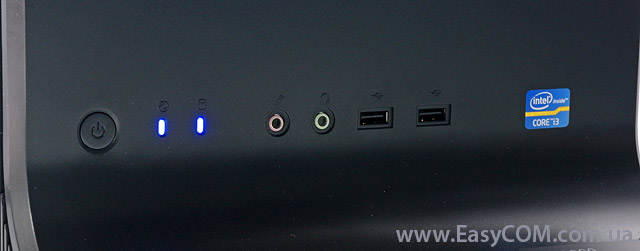

У нижній частині перед вигином знаходиться клавіша живлення та два індикатори (живлення і звертання до накопичувача), два аудіороз’єми mini-jack 3,5 мм, два порти USB 2.0 і фірмовий логотип Intel, який сповіщає про використання процесора серії Core i3.

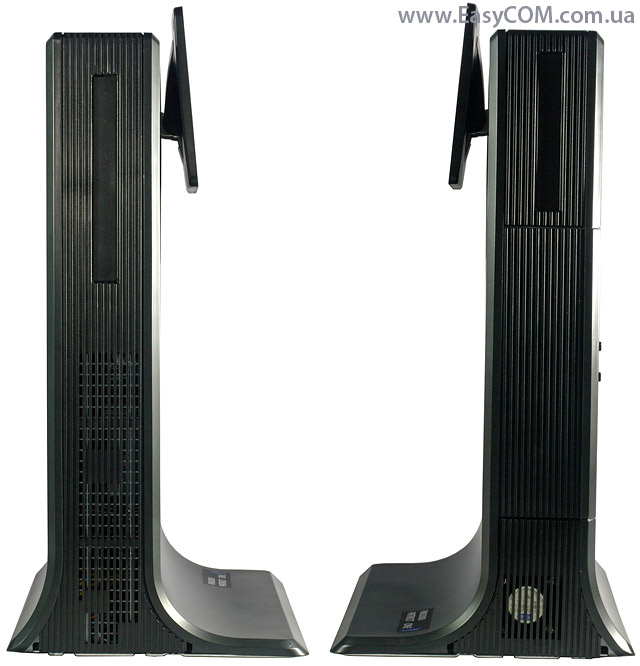

На лівій боковині присутня відносно велика решітка охолодження та посадкові місце під тонкий оптичний привід.

Праворуч можна побачити решітку, через яку блок живлення видуває тепле повітря, та посадкове місце, наприклад, під універсальний кард-рідер.

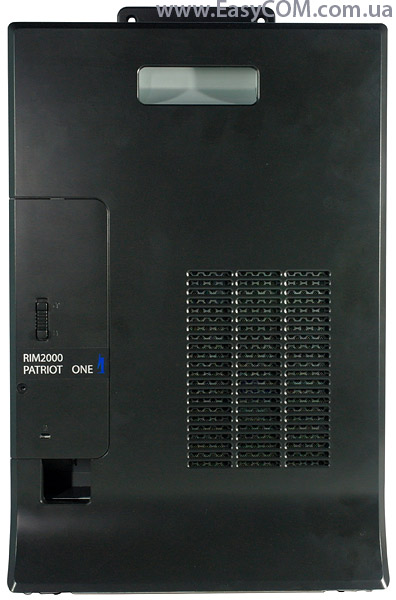

На тильній частині є спеціальна ручка, яка полегшує процес перенесення моноблока, велика вентиляційна решітка із вбудованим фільтром від пилу, а також знімна панель (на ній присутнє гніздо замка Kensington), яка надає доступ до роз’ємів материнської плати.

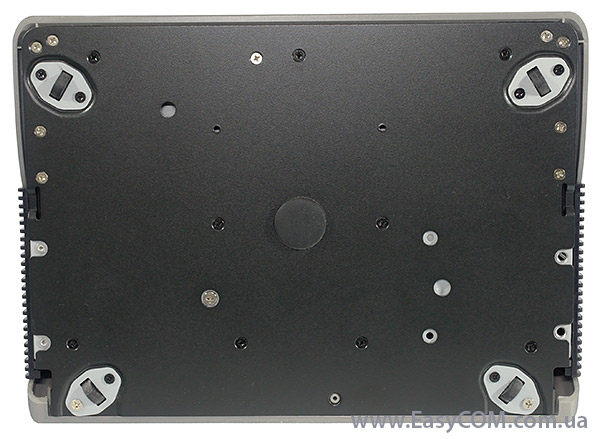

Також відзначимо, що на верхній грані розташована ще одна невелика вентиляційна решітка з вентилятором, а на нижній знаходяться чотири маленькі коліщатка, які дозволяють обертати моноблок навколо своєї осі.





Внутрішнє оздоблення

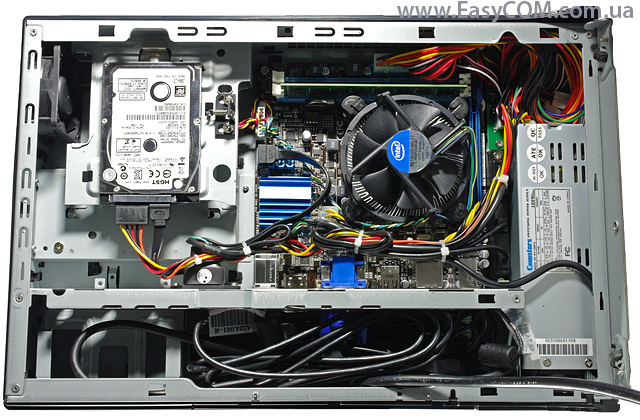

Корпус моноблока дуже легко розбирається, при цьому не обов'язково мати під рукою які-небудь інструменти. Для початку необхідно зняти панель на тильній стороні, після чого натиснути на невеликий важілець і зрушити всю тильну частину. Після цього в такий же спосіб необхідно забрати металеве ребро жорсткості. У результаті користувачу надається доступ до всіх компонентів комп'ютера.

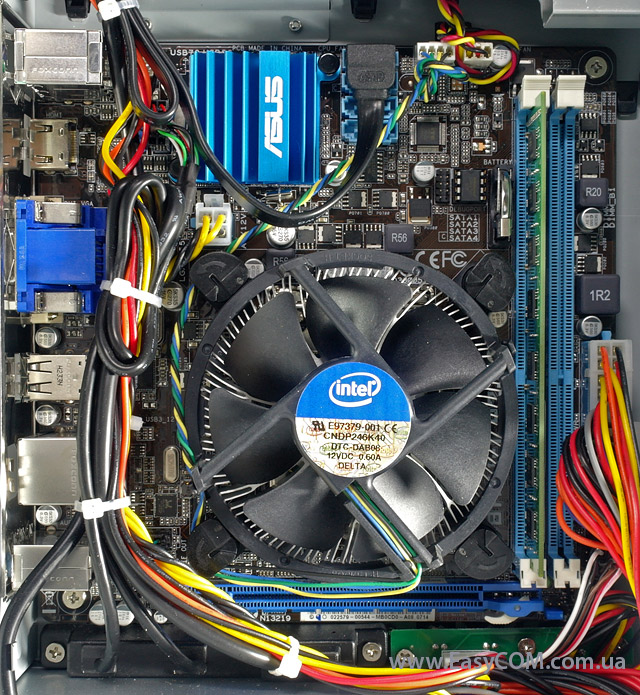

Основою системи виступає материнська плата ASUS P8H61-I r2.0 форм-фактору Mini ITX. На ній є роз’єм Socket LGA1155 для процесорів Intel Core другого та третього покоління, два слоти під оперативну пам'ять, чотири порти SATA 2.0 і один роз’єм PCIe x16, щоправда, розмірів корпусу недостатньо для встановлення хоч якої-небудь відеокарти.

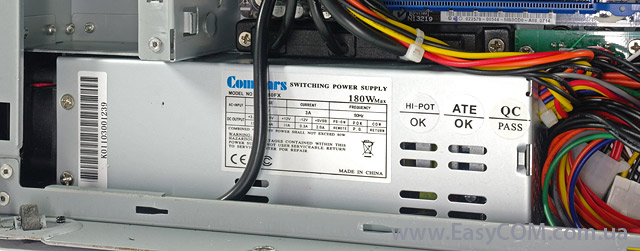

Також надається доступ і досить компактному блоку живлення Comstars KT-180FX, потужність якого становить 180 Вт.

Дисплей, звук

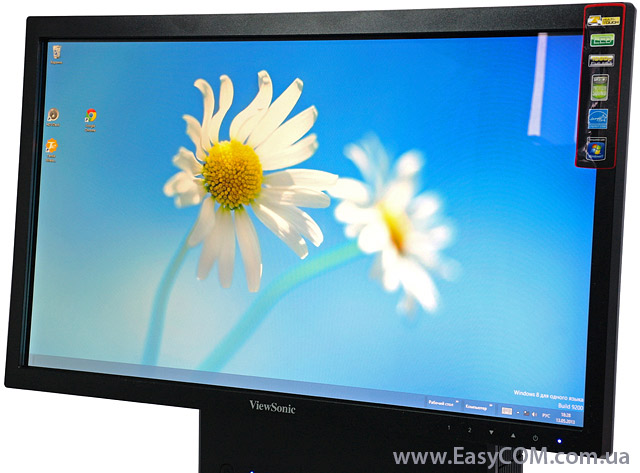

Моноблок RIM2000 Patriot One Touch постачається разом з 22" сенсорним монітором ViewSonic TD2220, однак, завдяки універсальному кріпленню VESA 75/100 мм, використовуватися може будь-який інший монітор діагоналлю від 17 до 27 дюймів.
