Огляд материнської плати MSI P55-GD85

31-03-2010

Виробникам материнських плат ніяк не виходить трохи розслабитися та перепочити. Не встигнули вони наповнити ринок пропозиціями на основі набору системної логіки Intel P55 Express, як побачили світ чіпсети наступного покоління – Intel H55 Express, Intel H57 Express і Intel Q57 Express. І знову, щоб не втратити свою частку ринку, виробникам материнських плат необхідно представити по кілька рішень на їх основі, що відрізняються ціною та функціональністю. Начебто тільки можна було б насолоджуватися плодами своєї праці, але не все так просто – з'являються нові швидкісні порти SATA і USB стандарту 3.0, знову необхідно впроваджувати новинки, щоб не втратити споживачів. Різні виробники по-різному підійшли до впровадження нових швидкісних портів – одні просто трохи модифікували раніше випущені продукти, додавши в назву індекс, інші розробили материнські плати «з нуля». Розглянута нами в цьому огляді материнська плата MSI P55-GD85 побудована на вже добре знайомому нам наборі системної логіки Intel P55 Express і має підтримку інтерфейсів SATA 3.0 і USB 3.0. Який же шлях вибрала компанія MSI – модернізації старого продукту або створення нового, ми і спробуємо з'ясувати в цьому огляді.

MSI P55-GD85

Специфікація материнської плати MSI P55-GD85:

Виробник	MSI
Модель	P55-GD85
Чіпсет	Intel P55 Express
Процесорний роз’єм	Socket LGA 1156
Підтримувані процесори	Intel Core i5 / Intel Core i7 під Socket LGA1156
Системна шина (QPI)	До 6,4 ГТ/с
Використовувана пам'ять	DDR3 1066/1333/1600/1800/2000/2133 (OC) SDRAM Підтримка двоканального режиму роботи пам'яті
Підтримка пам'яті	4 x 240-контактних DIMM двоканальної архітектури до 16 ГБ, підтримуються модулі 1ГБ/ 2ГБ/ 4ГБ DRAM
Слоти розширення	2 x PCI Express 2.0 x16 2 x PCI Express 2.0 x1 2 x PCI
MultiGPU	ATI CrossFireX або NVIDIA SLI у режимі х8+х8
Дискова підсистема	Чіпсет Intel P55 Express підтримує: 6 x SATA 3.0 Гб/с, підтримка SATA RAID 0, 1, 5,10 JMicron JMB363: 1 x UltraDMA 133/100/66 для підключення 2 РАТА пристроїв 1 x SATA 3 Гб/с 1 x eSATA 3 Гб/с Marvell SE9128: 2 х SATA 6.0 Гб/с, підтримка SATA RAID 0, 1
LAN	Підтримка двох PCI-E Gb LAN за допомогою Realtek 8111DL
Звукова підсистема	8-канальний High-Definition Audio кодек Realtek ALC889
FireWire	VIA VT6315N, підтримка двох портів IEEE1394, до 400 Мб/с
Живлення	24-контактний роз’єм живлення ATX 8-контактний ATX12V роз’єм живлення
Охолодження	Пасивна система охолодження, що складається з алюмінієвих радіаторів і теплової трубки
Роз’єм для вентиляторів	1 x CPU 4 x корпусних вентиляторів
Зовнішні порти I/O	1 x PS/2 (Клавіатура) 1 x PS/2 (Миша) 1 x IEEE 1394a 6 x USB 2.0/1.1 2 х USB 3.0/2.0 2 x RJ45 LAN 1 x eSATA 1 x кнопка очищення CMOS 6 х аналогових роз’ємів для підключення 8-канального звуку
Внутрішні порти I/O	1 x CD in 1 х S/PDIF-Out 1 x audio роз’єм передньої панелі 1 x роз’єм для TPM модуля 1 х СОМ 1 x IEEE 1394a 6 x USB 2.0/1.1 Роз’єм системної панелі
BIOS	AMI BIOS версія 1.1
Фірмові технології	- OC Genie - SuperPipe - DrMOS - APS - M-Flash - MSI Live Update Online - MSI Power eSATA - USB Safeguard
Форм-фактор Розміри, мм	ATX 305 x 244
Сайт виробника	http://ua.msi.com/ Нові версії BIOS і драйверів можна скачати зі сторінки підтримки.

Все цены на MSI P55-GD85

MSI P55-GD85

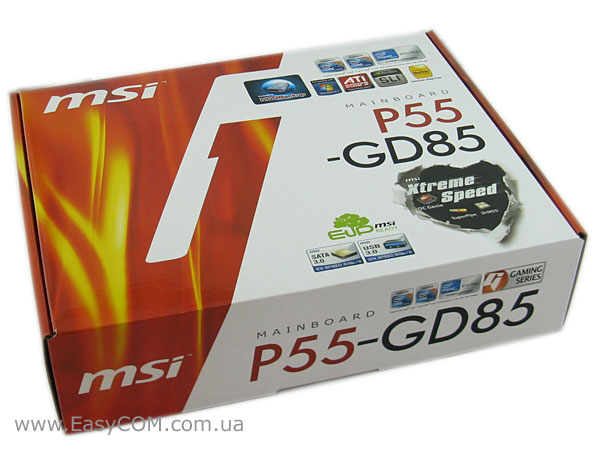

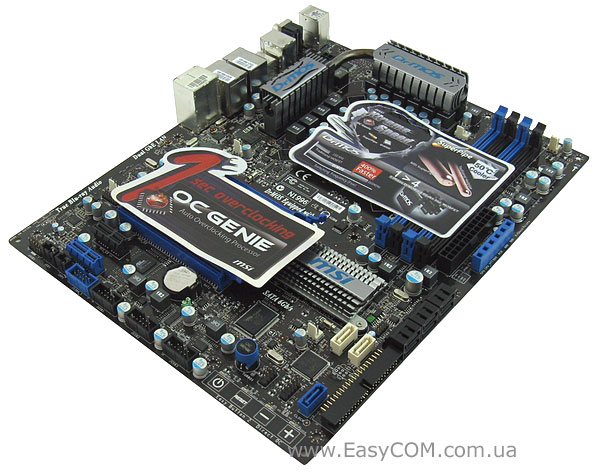

Упаковка материнської плати MSI P55-GD85 виконана зі щільного картону з якісною кольоровою глянсовою поліграфією. Цей «вогненний» стиль оформлення ми вже бачили на упаковках плат MSI P55-GD65 і MSI P55-GD80, тому скажемо просто – гарно, яскраво і запам'ятовується, саме те, що і потрібно «обгортці». Єдиними відмінностями в оформленні є інша назва плати та дві додаткові піктограмки, що вказують на наявність у плати портів SATA і USB третьої ревізії.

MSI P55-GD85

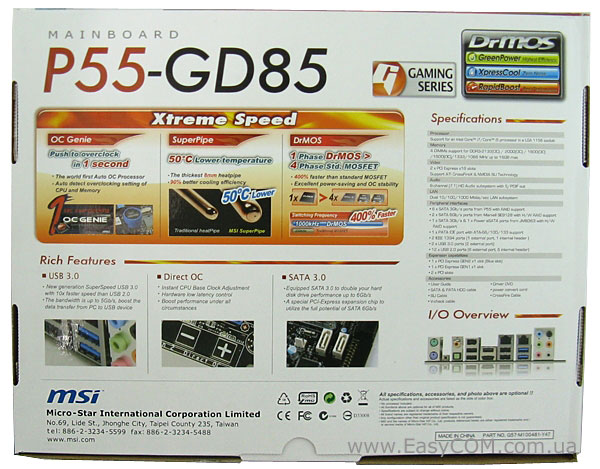

На звороті коробки, за звичаєм, рекламуються фірмові технології. Основна увага приділена Xtreme Speed, що включає в себе технології OC Genie і SuperPipe, докладно розглянуті нами в огляді MSI P55-GD65, і технологію DrMOS, з якої ми знайомили вас в огляді материнської плати MSI P45D3 Platinum. Але, незважаючи на те, що «реклама - двигун торгівлі», тут найшлося місце для короткої специфікації і зображенню задньої панелі портів вводу-виводу.

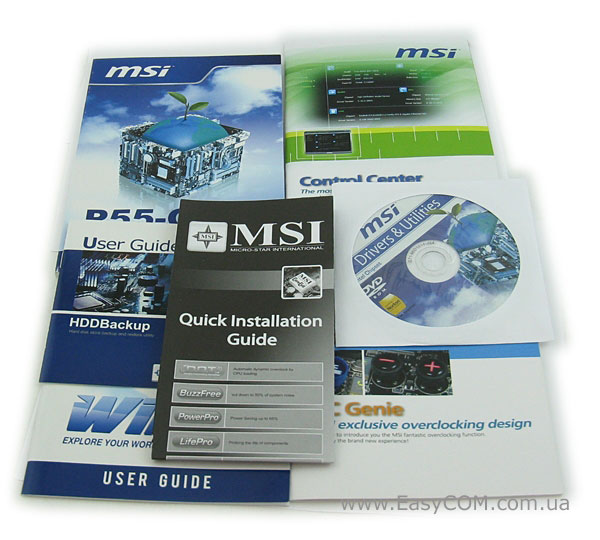

Турбота про користувача - вище над усе, тому в комплекті з материнською платою є цілих шість інструкцій: посібник користувача, інструкція зі швидкого складання системи, посібник з роботи з утилітою резервного копіювання даних HDD Backup, інструкція з використання фірмової технології OC Genie, посібник з використання фірмової утиліти Control Center і посібник з «вбудованої» операційної системи «Winki». Доповнює все це достаток друкованої продукції DVD-диск, що містить драйвери та утиліти.

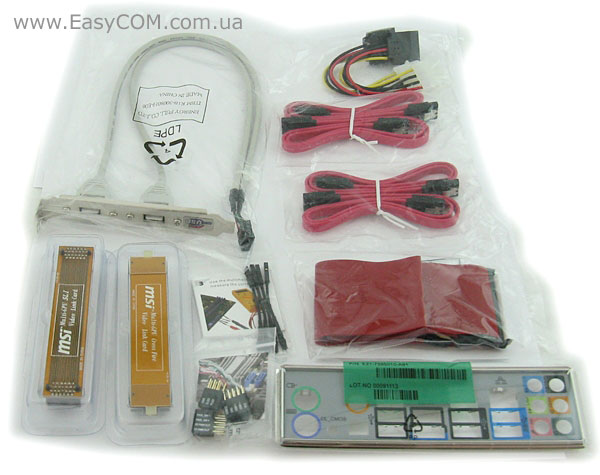

Також в комплект поставки входять:

чотири кабелі SATA;
два перехідники живлення для SATA-пристроїв;
шлейф IDE;
комплект M-connector;
місток SLI;
місток ATI CrossFireX;
виносний модуль з двома роз’ємами USB;
планка задньої панелі з додатковим кольоровим маркуванням роз’ємів;
кабелі для підключення мультиметра до панелі V-Check Points.

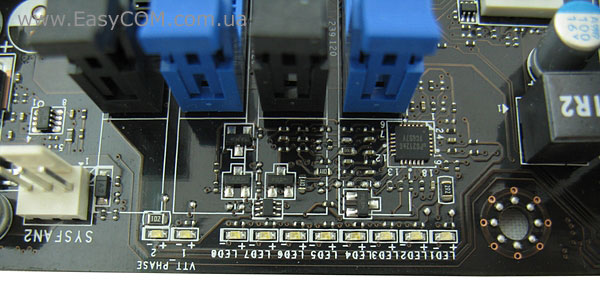

Єдине побажання до компанії MSI – це зробити роз’єм V-Check Points кольоровим і кабелі підключення до нього класти у відповідній кольоровій гамі. Інших зауважень і побажань начебто б немає – комплект поставки містить у собі все необхідне.

MSI P55-GD85

На перший погляд зауважень по компонуванню плати, яке помітно відрізняється від MSI P55-GD80, немає – роз’єми зміщені до країв плати для зручного підключення до них. Для встановлення модулів пам'яті стандарту DDR3 на платі є чотири 240-контактних роз’єми DIMM, максимальний об'єм одного модуля становить 4 ГБ, що забезпечує нам підтримку платою до 16 ГБ оперативної пам'яті. Начебто б все добре і здорово, але як завжди і скрізь дрібні недоліки і незручності все-таки є. Одним з таких недоліків, на наш погляд, є дуже близьке розташування 24-контактного роз’єму живлення ATX до слотів модулів пам'яті. Провиною цьому виявилося фірмовий роз’єм V-Check Points, користь і важливість якого бачить досить вузьке коло фахівців. Незрозуміло, чому його не змістили трохи доверху, як на платі MSI P55-GD65?

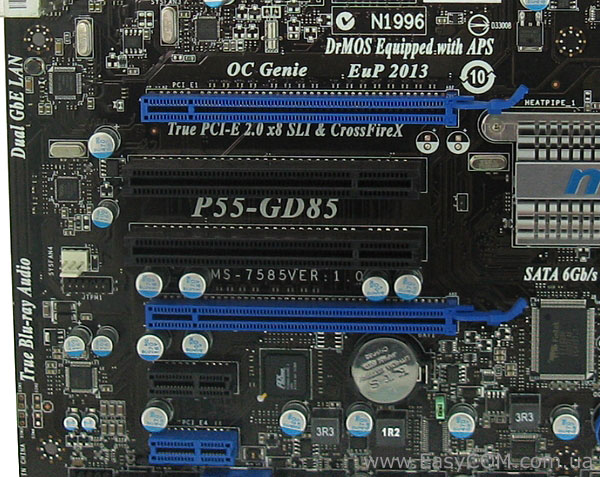

Можливості розширення досить непогані, але і тут найдеться, що змінити в кращу сторону. Слоти для встановлення плат розташовані в наступному порядку: PCI Express x16 2.0, два слоти PCI, другий слот PCI Express x16 2.0 і два слоти PCI Express x1 1.1. При встановленні двох відеокарт роз’єми PCI Express x16 автоматично переходять працювати в режим х8+х8. Якщо графічні карти будуть мати двослотову систему охолодження, а таких зараз більшість, то розширюваність системи звузиться до одного роз’єму PCI і одного роз’єму PCI Express x1. Начебто і непогано, але на материнській платі MSI P55-GD65 вдалося реалізувати більше слотів. Враховуючи архітектуру MSI P55-GD85, можливості чіпсета в плані розширення по лініям PCI Express використані повністю, а ось PCI використовується тільки на половину, тому, як нам здається, на «топовій» платі ще один роз’єм PCI зайвим би не виявився.

MSI P55-GD85

Довга відеокарта з двослотовою системою охолодження, установлена на материнську плату, знаходиться на достатній відстані від засувок слотів оперативної пам'яті і не блокує їх. Це безсумнівний плюс, за який довелося розплачуватися розгорнутими паралельно платі шістьма портами SATA і портом IDE. У вузькому корпусі підключатися до них буде дуже незручно, тому врахуйте цей момент і підключіть необхідні шлейфи заздалегідь, до монтажу материнської плати в корпус.

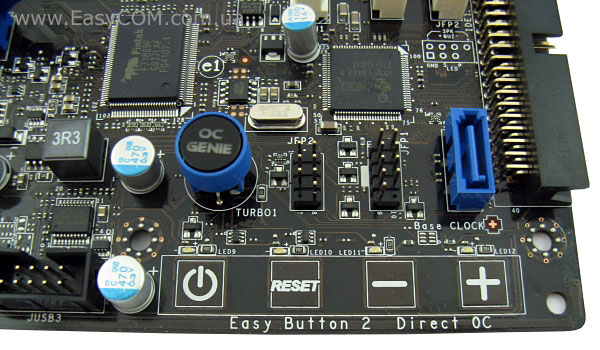

Знизу плати розташувалися чотири сенсорні кнопки: включення, скидання і дві кнопки зміни тактової частоти технології Direct OC. Спрацьовування кнопок відзначають світлодіодні індикатори, так що користувачу не доведеться сумніватися, спрацювала кнопка чи ні. Вище сенсорних кнопок розташована велика кнопка включення нової фірмової технології OC Genie. На сайті виробника є попередження по використанню цієї технології: «При включенні OC Genie, ми рекомендуємо використовувати нові модулі пам'яті 1.65V XMP і високоефективне тепловідведення CPU». Від себе додамо, що крім більш ефективного охолодження процесора необхідно організувати і гарну внутрішнкорпусну вентиляцію. Наскільки добре «геній розгону» справляється зі своїми обов'язками, дивіться в розділі тестування.

MSI P55-GD85

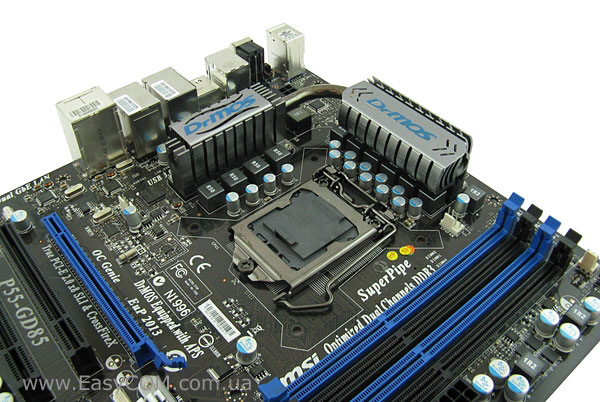

Під процесорним роз’ємом стоїть металева пластина, яка охороняє її від згинання в цьому місці. Безперечним плюсом є гвинтове кріплення всіх радіаторів системи охолодження, що забезпечує ним гарний притиск до охолоджуваних елементів, надійність і довговічність кріплення, а також більш легкий і зручний монтаж і демонтаж радіаторів.

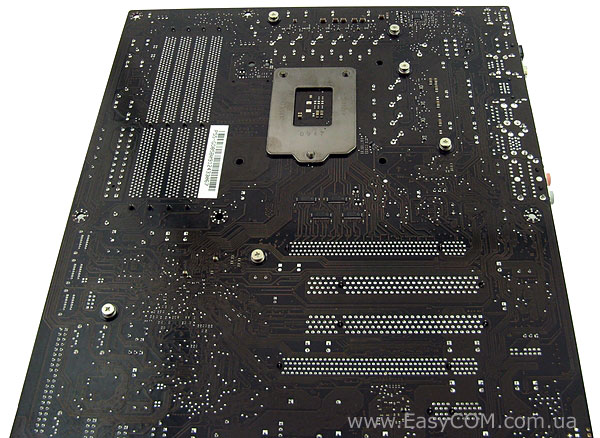

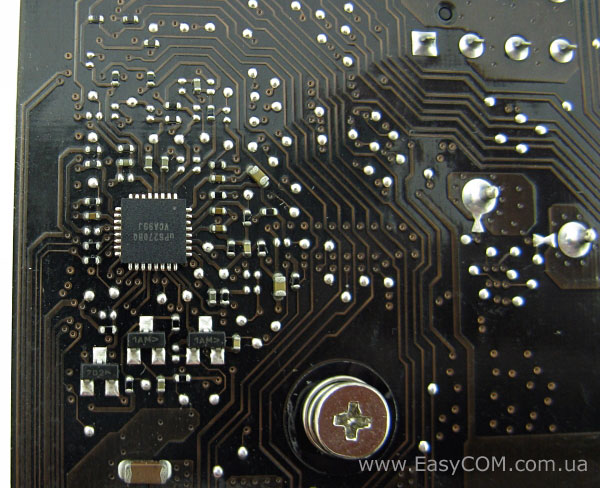

Також на звороті ми знайшли декілька розпаяних мікросхем, яким, напевно, не найшлося місця на лицьовій стороні.

Система охолодження материнської плати MSI P55-GD85 складається з трьох алюмінієвих радіаторів – два з'єднані тепловою трубкою на мікросхемах DrMOS і окремого радіатора на чіпсеті. Радіатори мають стильний дизайн і додають зовнішньому вигляду плати деякого шарму. А ось ефективність у них трохи різна – радіатори в системі живлення мають досить велику площу розсіювання і, враховуючи більш низьке тепловиділення DrMOS у порівнянні зі звичайними транзисторами, можна сказати «гуляють», навіть при розгоні процесора. Як наслідок їх температура мало відрізняється від кімнатної, а ось радіатор на чіпсеті Intel P55 Express при тестуванні мав температуру в 45°С. Температура, звісно, не критична, але при розгоні системи все-таки рекомендуємо подбати про гарну вентиляцію всередині корпусу.

MSI P55-GD85

Стабілізатор живлення має формулу «8+2» фази. Вісім фаз, що живлять ядро процесора, управляються ШІМ-контролером uP6218AM, виробництва компанії uPI (Micro Power Intellect) Semiconductor, а вбудований у процесор контролер пам'яті задовольняє двома фазами від ШІМ-контролера uP6212AG, виробництва цієї ж компанії. Такої багатофазної схеми із запасом вистачить для стабільної роботи навіть дуже сильно розігнаного ЦП. Подача живлячої напруги на стабілізатор відбувається через восьмиконтактний роз’єм ATX12V, але, якщо на вашому блоці живлення коштує більш старий роз’єм з чотирма контактами, не намагайтеся займатися екстремальним розгоном – стабілізатор легко витримає навантаження, а ось роз’єм додаткового живлення може і згоріти.

Досить економічні модулі оперативної пам'яті DDR3 одержують живлення від двофазного стабілізатора. Враховуючи, що на більш дорогих платах від іменитих виробників ми бачили однофазні стабілізатори, які гарно справлялися зі своїм завданням, застосована тут схема повинна мати гарний запас потужності та стабільності. Материнська плата явно розраховувалася на розгін, інше пояснення такої «марнотратності» придумати складно.

На материнській платі MSI P55-GD85 застосована технологія APS - Активного Перемикання Фаз, яка контролює споживання електроенергії та частково відключає джерело живлення залежно від споживаної процесором, пам'яттю та чіпсетом потужності. Проконтролювати кількість активних у цей момент фаз можна по світлодіодному індикатору, який розташований вгорі плати. На жаль, світлодіоди відображають кількість активних фаз тільки в схемі живлення процесора – індикація роботи стабілізаторів живлення пам'яті та чіпсета відсутня.

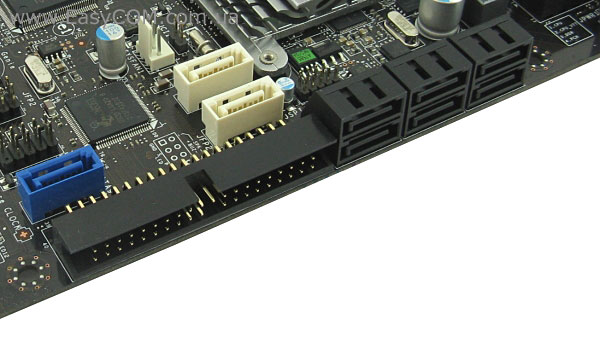

Дискову підсистему на материнській платі MSI P55-GD85 обслуговують три мікросхеми. В основі, як зазвичай, лежить чіпсет. Він відповідає за роботу шести портів SATA 2 з можливістю організації RAID-масивів рівнів 0, 1, 5 і 10. На платі ці порти мають чорний колір і розгорнуті паралельно текстоліту. Також Intel P55 Express забезпечує роботу 12 портів USB, з яких половина виведена на інтерфейсну панель. Спеціалізований контролер JMicron 363 підтримує роботу двох портів SATA, з яких один розпаяний на платі, а другий виведений на задню панель роз’ємом eSATA, і двох пристроїв PATA. Мікросхема Marvell SE9128 виконує функції контролера SATA 3.0 і обслуговує два порти, що мають швидкість передачі даних до 6 Гб/с. При бажанні за допомогою цих портів можна організувати RAID-масив рівнів 0 або 1.

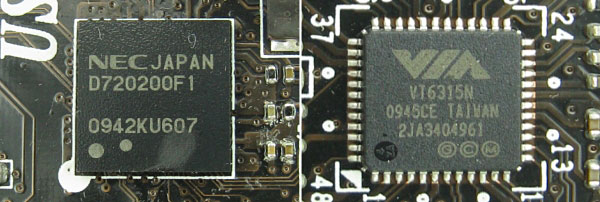

Ще однією особливістю плати є підтримка портів USB 3.0. Відповідає за їхню роботу мікросхема D720200F1 виробництва компанії NEC. Підтримка швидкісного послідовного інтерфейсу IEEE1394 здійснюється за допомогою контролера VIA VT6315N.

Системний монітор реалізований на мікроконтролері F71889F виробництва компанії FINTEK (Feature Integration Technology Inc.). Інтегрований аудіо чіп Realtek ALC889 забезпечує звучання 8-канального аудіо із гнучким перепризначенням роз’ємів введення/виводу. Ethernet-з'єднання здійснюються за допомогою двох гігабітних LAN-контролерів Realtek 8111DL.

MSI P55-GD85

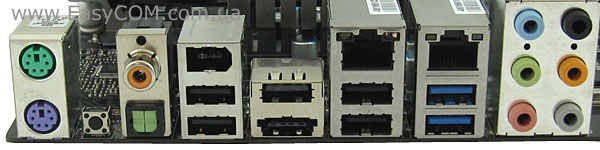

Інтерфейсна панель материнської плати MSI P55-GD85 має наступні порти введення-виводу:

два роз’єми PS/2 для підключення клавіатури та миші;
кнопку скидання налаштувань BIOS;
оптичний і коаксіальний S/PDIF;
шість роз’ємів USB 2.0/1.1;
два роз’єми USB 3.0/2.0;
роз’єм eSATA;
роз’єм IEEE 1394a;
два роз’єми RJ45 для LAN-з'єднань;
шість аудіороз’ємів для підключення 8-канального звуку.

На панелі представлені всі порти, які можуть знадобитися сучасній людині. Причепитися ні до чого, так що тут оцінка «п'ять».

BIOS

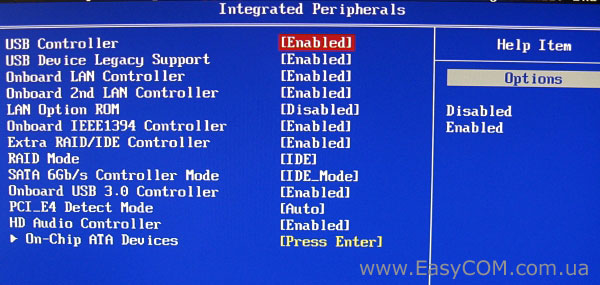

BIOS материнської плати MSI P55-GD85 заснована на коді, написаному компанією AMI. Меню «Integrated Peripherals» дозволяє включати або відключати контролери, встановлені на платі, а також вибирати режим роботи SATA і USB-портів.

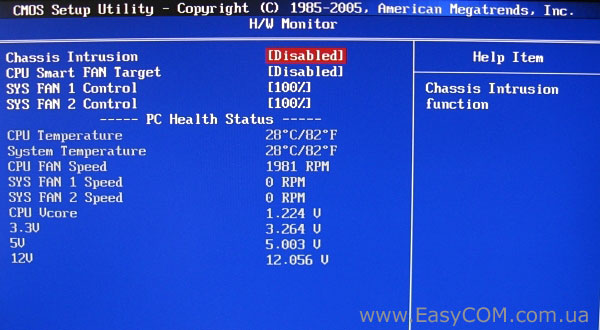

Системний монітор дозволяє проконтролювати напругу на основних лініях живлення і ядрі процесора, швидкість обертання вентилятора на процесорному кулері та двох корпусних вентиляторів, температури материнської плати і центрального процесора.

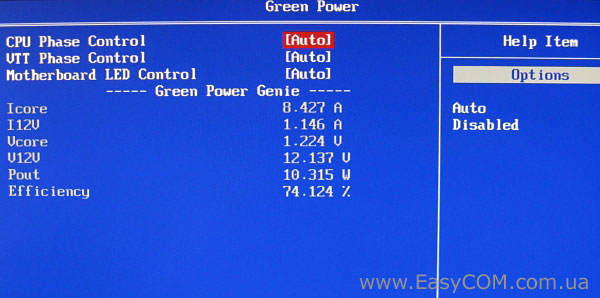

Меню «Green Power» надає доступ до керування технологією енергозбереження APS. За допомогою невеликого монітора можна побачити струм, споживаний ядром процесора, напругу його живлення і споживану їм потужність, а також струм і напругу на лінії 12 В і ефективність роботи стабілізатора живлення процесора.

Самим цікавим нам представляється «Cell Menu». Воно саме велике, в ньому зібрані всі налаштування, що впливають на розгін і продуктивність системи. Для зручності та наочності параметри, що налаштовуються, зведені в таблицю.

Параметр	Назва меню	Діапазон	Крок
Частота FSB	Adjust CPU Base Frequency	100 - 600 МГц	1 МГц
Множник шини QPI	QPI Ratio	16; 18; Auto
Налаштування таймінгів пам'яті	Advanced DRAM Configuration	CAS Latency, TRCD, TRP, tRTP, TRAS, TRC, tWR, TRRD, tRWTTO, tRWTTO, tWRRD, tWRRD, tWTR, tWRWR, tRDRD, tRFC0, tRFC1, tRFC2, tRFC3
Множник пам'яті	Memory Ratio	3, 4, 5, Auto
Контроль амплітуди напруги процесора	CPU Amplitude Control	700 – 1000 мВ	100 мВ
Контроль амплітуди напруги шини PCI-e	PCI Express Amplitude Control	700 – 1000 мВ	100 мВ
Частота шини PCI Express	Abjust PCI Express Frequency	90 – 190 МГц	1 МГц
Напруга живлення процесора	CPU Voltage	0,9 – 2,1 В	0,006 В
Напруга живлення контролера пам'яті	CPU VTT	0,451 – 2,018 В	0,005 В
Напруга живлення чіпсета	PCH	1,00 – 2,40 В	0,01 В
Напруга живлення пам'яті	DRAM Voltage	0,3 – 2,4 В	0,015 В

Такого набору можливостей повинно вистачити і для серйозного розгону процесора.

Тестування

Для тестування материнської плати MSI P55-GD85 використовувалося наступне обладнання.

Процесор	Intel Core i7 750 (LGA1156, 2,80 ГГц, L2 8 МБ)
Кулер	Scythe Kama Angle Rev. B
Оперативна пам'ять	2/3x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX
Відеокарта	EVGA Geforce 8600 GTS 256 Mб DDR3 PCI-E
Жорсткий диск	Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор
Корпус	CODEGEN M603 MidiTower, 2х 120 мм вентилятора на вдув/видув

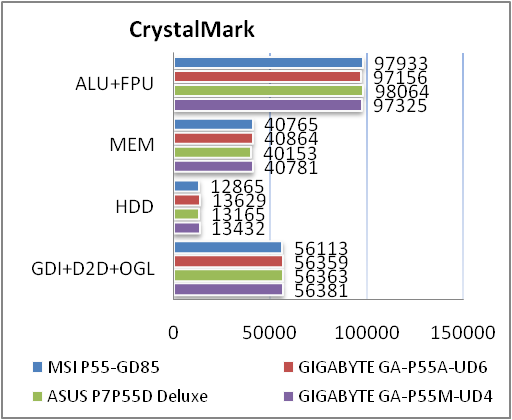

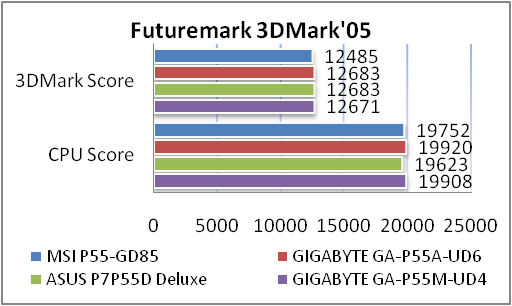

При тестуванні материнської плати в штатному режимі роботи вона показала високу продуктивність, ні в чому не поступившись конкуруючим рішенням від інших виробників.

Можливості розгону

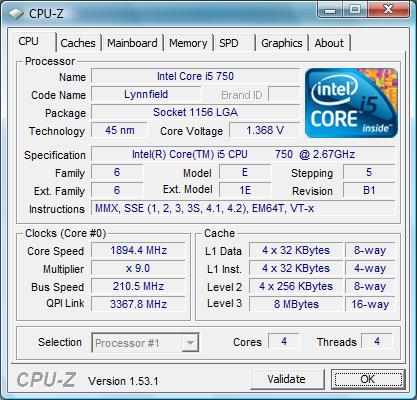

Шину нашого тестового процесора вдалося розігнати до 210,5 МГц. Результат розгону досить непоганий, частоту системної шини вдалося збільшити майже на 58%, але в порівнянні з іншими платами він трохи нижче, і це засмучує.

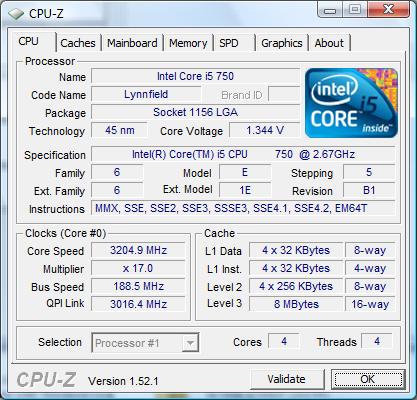

Розгін за допомогою фірмової технології OC Genie дозволив підвищити тактову частоту процесора до 3,2 ГГц. Цей результат також трохи нижче, ніж у розглянутих нами раніше плат цієї компанії MSI P55-GD65 і MSI P55-GD80. Можливо ситуація виправиться в наступних прошиваннях BIOS, і ця материнська плата зможе показати більш високі результати розгону.

Не даремно компанія MSI попереджала з приводу модулів пам'яті при використанні «генія розгону». Як бачите, розгін пам'яті досить високий і не всі модулі зможуть працювати на таких частотах. Тому якщо думаєте розганяти систему, на модулях пам'яті не заощаджуйте.

При ручному розгоні нам вдалося добсягти стабільної роботи процесора на частоті 4 ГГц. Це гарний результат, адже розгін процесора склав 50%.

Тестування звукового тракту на основі кодека Realtek ALC889

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.19, -0.22	Добре
Рівень шуму, дБ (А)	-91.9	Дуже добре
Динамічний діапазон, дБ (А)	91.8	Дуже добре
Гармонійні викривлення, %	0.0073	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-69.2	Середньо
Інтермодуляційні викривлення + шум, %	0.041	Добре
Взаємопроникнення каналів, дБ	-90.7	Відмінно
Інтермодуляції на 10 кГц, %	0.032	Добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.06, -0.14	Дуже добре
Рівень шуму, дБ (А)	-94.6	Дуже добре
Динамічний діапазон, дБ (А)	94.6	Дуже добре
Гармонійні викривлення, %	0.0057	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-81.7	Добре
Інтермодуляційні викривлення + шум, %	0.0073	Відмінно
Взаємопроникнення каналів, дБ	-89.0	Відмінно
Інтермодуляції на 10 кГц, %	0.0062	Відмінно
Загальна оцінка		Дуже добре

В ході тестування звуковий кодек Realtek ALC889 у загальному заліку одержує оцінку «Дуже добре». Для вбудованих рішень така оцінка досить висока і говорить про якісно виконану обв'язку мікросхеми. Якості звучання цього звукового кодека буде цілком достатньо для переважної більшості користувачів.

Висновки

Протестована нами нова материнська плата MSI P55-GD85 показала високу продуктивність і досить непоганий розгінний потенціал. Дуже приємно, що компанія MSI не модернізувала вже наявне рішення, а створила новий продукт. Так, у ньому є дрібні недоліки і недогляд, але хто безгрішний? Взагалі, ця материнська плата залишила про себе дуже гарне враження. І те, що при тестуванні розгінного потенціалу вона трохи не дотягла до своїх конкурентів, враження не зіпсувало – гарний якісний продукт, що включає в себе всі нові та передові рішення і технології. На її основі можна зібрати як потужний ігровий комп'ютер, так і гарного продуктивного «робочого коника». Тому, якщо ви обираєте собі материнську плату з гарним співвідношення ціна-функціональні можливості, не проходьте повз цього рішення і, нам здається, ви не будете розчаровані своїм вибором.

Переваги:
