Огляд і тестування материнської плати MSI P45D3 Platinum

Сьогодні ми розглянемо досить цікаву материнську плату виробництва компанії MSI, яка належить до серії «поліпшених» рішень даного виробника, об'єднаних під логотипом DrMOS. Однак спочатку давайте розберемося, що ж це за логотип, звідки він взявся та чим же все-таки ці материнські плати «поліпшені».

MSI P45D3 Platinum

Отже, з виходом серії материнських плат, заснованих на наборі логіки Intel P45 Express, маркетологи компанії MSI проінформували нас про застосування в їх конструкції нової технології DrMOS.

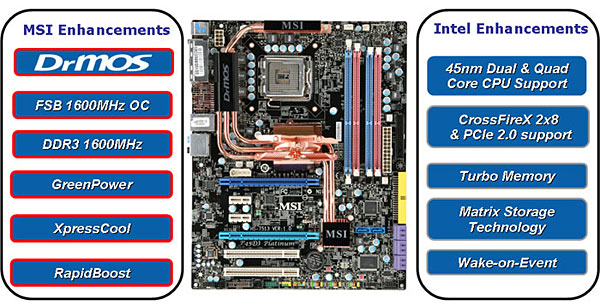

На коробках і у демонстраційних матеріалах було багато яскравих і гарних графіків, порівнянь та інших маркетингово-рекламних елементів. Але разом з ними була присутня ще одна, неначебто б непоказна фраза, що дані розробки перекочували в настільні материнські плати із серверного сегменту. Нас дуже це зацікавило, і ми постаралися провести якесь журналістське розслідування відносно історії виникнення технології DrMOS, а також принципу її роботи. Тому, перш ніж перейти до опису технології з рекламно-маркетингового боку, ми хочемо представити вам ту інформацію, що нам вдалося знайти.

Технологія DrMOS у деталях

Усім нам відомо, що в серверному світі нічого не відбувається без прямої або непрямої участі компанії Intel (www.intel.com), тому цілком логічним з нашої сторони було починати пошук саме там. І ми, як кажуть, з першого разу потрапили в «десятку». Виявляється, що в листопаді 2004 року Intel опублікувала технічну специфікацію та інструкції з впровадження в материнські плати настільного сегменту своєї розробки – технології DrMOS. Як кажуть в самому документі: «Цей документ узагальнює всю необхідну інформацію та вимоги для впровадження стандартних Driver-MOSFET (DrMOS) у настільні материнські плати. Метою даної специфікації є уніфікація в сфері мікропроцесорної техніки для підвищення сумісності різних компонентів» (прим. автора – переклад не офіційний). Як ви вже зрозуміли, DrMOS є абревіатурою від Driver-MOSFET. Нагадаємо читачам, що ж таке MOSFET.

MOSFET (metal-oxide-semiconductor field-effect transistor) - канальний польовий уніполярний МОП-транзистор.

На жаль, офіційного перекладу Driver-MOSFET поки не існує, тому в тексті ми будемо вживати англійських варіант або вираз «нові транзистори».

За твердженням компанії Intel, необхідність розробки нових Driver-MOSFET обумовлена зростанням споживаної потужності центральними процесорами з кожним поколінням. Це веде до підвищення статичної складової потужності (Steady state) і динамічної (transistent), яку вузол стабілізації живлення процесора повинен генерувати при дуже низьких напругах (близько 1 В) і дуже високому струмі (більше 100 А). Така тенденція (зниження напруги та підвищення струму) буде спостерігатися і у найближчому майбутньому. В підсумку, дане підвищення потужності вилилося в два технологічні завдання:

  • потреба в збільшенні щільності струму у вузлі стабілізації живлення для забезпечення передачі великої потужності в умовах обмеженого простору (наприклад, настільна материнська плата);
  • потреба збільшення ефективності роботи вузла стабілізації живлення при більш високих частотах (як результат, необхідне зниження динамічного часу реакції транзистора) для зменшення втрат у режимі низького завантаження.

Ці два завдання призвели до створення блоків з двох транзисторів у вузлі стабілізації живлення процесора. Кожен транзистор був оптимізований під різні характеристики, що дозволяло зменшити втрати при різних режимах завантаження процесора. Однак, прогрес не стоїть на місці і наступним кроком стала інтеграція обох транзисторів і керуючого елемента в одну комбіновану мікросхему DrMOS, яка показала збільшення ефективності в порівнянні із традиційним рішенням.

Технічні характеристики

Транзистори DrMOS випускаються у вигляді чотириполюсника, так званої «чорної коробки», у якої є набір вхідних і вихідних характеристик. Технічна специфікація DrMOS представлена в таблиці нижче.

Параметр

Типове значення

Необхідність

Примітка

Робоча частота, кГц

>500

Обов'язково

1 МГц бажано. Більше 1 МГц для застосування в майбутньому

Діапазон вхідної напруги, В

5-16

Обов'язково

Для настільного ПК типове значення 12 В. В майбутньому воно може знизитися.

Діапазон вихідної напруги, В

0,5-1,5

Обов'язково

Розрахункова вихідна напруга 1 В. В майбутньому воно може знизитися через зниження менше 12 В вхідного.

Постійний вихідний струм, А

>25

Обов'язково

25 А при 1 МГц необхідно. Більше 25 А при частоті < 1 МГц.

Живлення вкл/викл.



Обов'язково

Трикрокове логічне керування живленням

ШІМ-контроль



Обов'язково

Повністю логічний контроль

Вибір логіки драйвера



Обов'язково

Логічний вибір для шлюзу керуючої напруги

Точність чутливості струму

<±10%

Опціонально

Визначається діапазоном робочих температур

Розмір модуля, мм

8 х 8

Обов'язково

Дотримання обов'язково

Діагностика



Опціонально

Можливість діагностики в процесі експлуатації

Максимальна розсіювана потужність (тепловий пакет), Вт

?3

при 1 Мгц й 25 А



Реальне значення залежить від умов експлуатації

Тепловий захист



Опціонально



Охолодження з двох сторін модуля



Опціонально

Можливість встановлення радіатора на верхній стороні модуля

Крім даних технічних характеристик, кожен модуль DrMOS повинен відповідати екологічним нормам виробництва, представлених в Intel Blue Book.

Мінімальні робочі характеристики модулів та умови експлуатації представлені нижче:

Вхідна напруга, В

12

Вихідна напруга, В

1

Вихідний струм, А

150

Повна втрата потужності у вузлі стабілізації, Вт

не більше 30

Втрата потужності на модулях DrMOS, Вт

не більше 20

Робоча частота, МГц

1

Наявність радіатора

не обов'язково, але не заборонено

Друкована плата

4 шаруючи, 1 унція міді

Максимальна температура друкованої плати, 0С

120

Максимальна температура навколишнього середовища, 0С

50

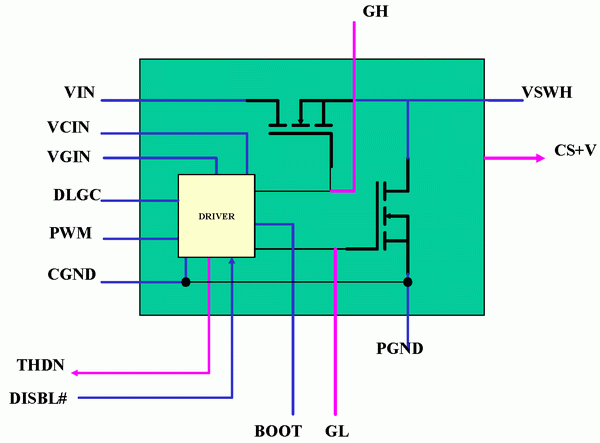

Принципова схема модуля

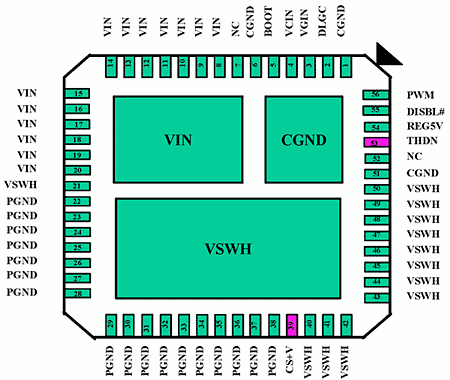

Розташування контактів на модулі

Розшифровка значення контактів представлена в таблиці:

Назва контакту

№ контакту

Опис

Примітка

CGND

1, 6, 51

Контроль заземлення

Внутрішньо з'єднаний з PGND

DLGC

2

Вибір напруги шлюзу

12/5 В логічний вибір

VGIN

3

Підтримуюча напруга нижчого шлюзу

Для 12 або 5 В

VCIN

4

Контрольна вхідна напруга

Vcc – вхідна напруга драйвера

BOOT

5

Початкове завантаження



NC

7, 52

не задіяний

опціонально, для майбутнього розширення функціональності

VIN

8 - 20

Вхідна напруга



PGND

22 - 38

Заземлення



CS+V

39

Вимір струму

Опціонально

VSWH

21, 42 - 50

Фазний вихід



THDN

53

Тепловий захист

Опціонально

REG5V

54

Вихід 5В

5В при 10мА

DISBL#

55

Відключення сигналу



PWM

56

ШІМ-контроль драйвера

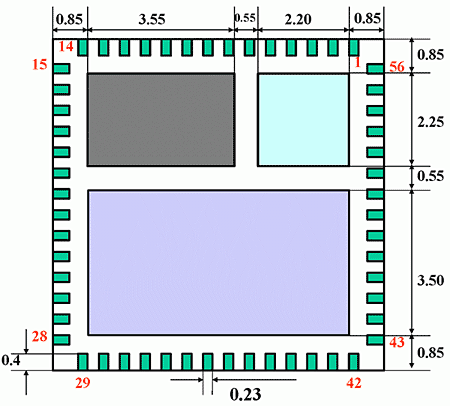

Фізичні розміри модуля представлені на малюнку нижче. Всі розміри зазначені в мм.

Отже, ми досить добре познайомилися з новими пристроями DrMOS. Ми з'ясували, що це новий тип напівпровідникового пристрою, що поєднує в собі два транзистори і керуючий елемент. Тісна інтеграція елементів дозволила зробити його більш компактним та продуктивним, ніж попередні рішення. Основною перевагою даних пристроїв є:

  • дуже низькі втрати потужності;
  • мале тепловиділення;
  • менш габаритні розміри;
  • високі експлуатаційні характеристики;
  • можливість розширення функціональності в майбутньому;
  • керування та контроль параметрів безпосередньо всередині пристрою;
  • уніфікований дизайн.

Тепер же давайте розглянемо, як цю технічну інформацію піднесли нам маркетологи компанії MSI.

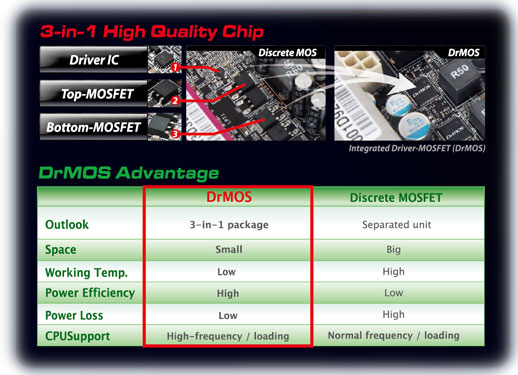

Як ми вже згадували, транзистори DrMOS є комбінованими, що дуже наочно показано на слайді. Ви навіть можете візуально оцінити займане місце в обох варіантах. Виділено основні переваги: малий розмір, висока ефективність, мале нагрівання, висока робоча частота.

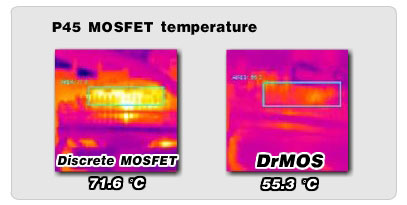

Як доказ більш низької робочої температури пропонується знімок тепловізору. На ньому зображений вузол стабілізації живлення процесора на материнській платі з «традиційним стабілізатором» із застосуванням транзисторів DrMOS. Компанія MSI назвала дану технологію Xpress Cool.

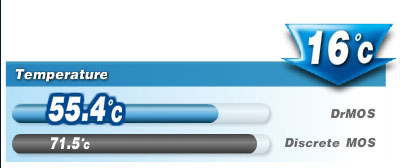

Як бачите, новий підхід забезпечує зниження температури до 16 0С. Дуже непоганий результат. Він обумовлений дуже високим коефіцієнтом потужності транзисторів DrMOS. Досягається це шляхом застосуванням апаратно-програмного комплексу Green Power. Він припускає собою використання багатофазного живлення не тільки для центрального процесора, але і для північного мосту та оперативної пам'яті. Внаслідок такого підходу стало можливим застосування APS - Active Phase Switching (активне перемикання фаз).

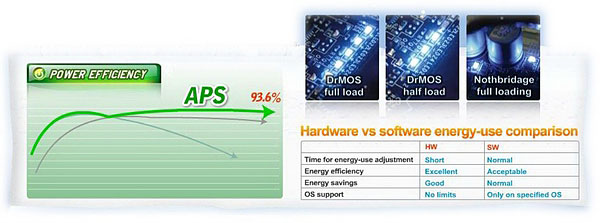

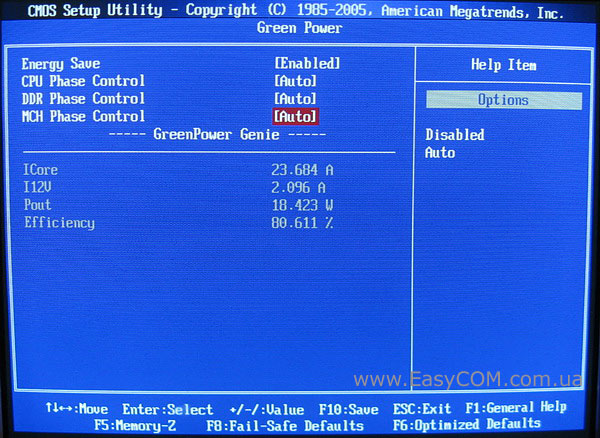

Завдяки активному перемиканню фаз, інженерам MSI вдалося підняти коефіцієнт потужності до 93,6%, що, безсумнівно, є дуже високим показником. Спеціальні індикатори на материнській платі дозволяють наочно оцінити завантаження вузла стабілізації живлення. Основними перевагами апаратного контролю живлення перед програмним є:

  • більш швидкий час реакції на регулювання параметрів;
  • більш висока енергоефективність;
  • незалежність від операційної системи, драйверів, ПЗ.

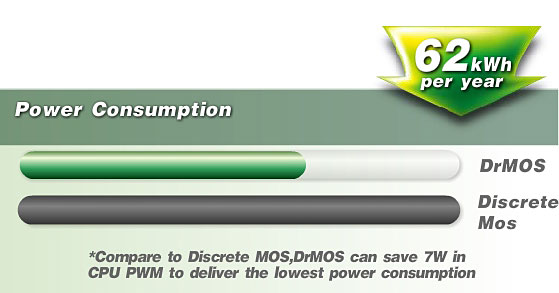

Застосування транзисторів DrMOS дозволило зменшити енергоспоживання системи на 7 Вт, що в сумі складе приблизно 62 квт*ч в рік. Не дуже багато, але, все-таки, приємно. Ми впевнені, що користувачі, у яких комп'ютери включені постійно, це оцінять.

Не залишилися осторонь і оверклокери. Спеціально для них виробник виділяє швидкість перемикання транзисторів DrMOS - вона практично миттєва. При цьому коливання амплітуди вихідної напруги в момент перемикання становлять всього 32 мВ. Це дозволяє одержати більш стабільну систему, особливо при сильному розгоні.

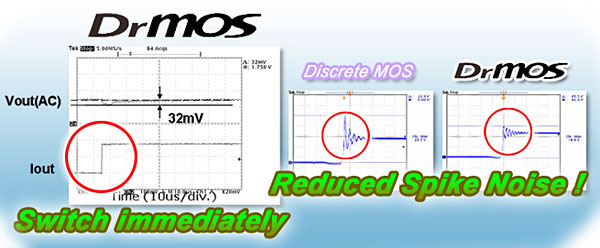

Швидкість реакції нових транзисторів вдвічі вище, ніж попередників, отже, стабільність системи повинна збільшитися на 50%. Саме так нас завіряє виробник, який охрестив цю технологію як Rapid Boost.

Отже, з технологією DrMOS ми закінчили, тепер настав час перейти до огляду материнської плати MSI P45D3 Platinum, що саме і розроблена з її застосуванням.

Зовнішній вигляд, комплектація, специфікація

MSI P45D3 Platinum

Поставляється материнська плата MSI P45D3 Platinum у великій картонній упаковці, пофарбованій в чорні кольори, як і інші High-End продукти цього виробника. Упаковка оснащена дуже зручною пластиковою ручкою для перенесення. Лицьова сторона несе на собі логотип фірмової технології DrMOS.

MSI P45D3 Platinum

На звороті вже більш детально із зображеннями бачимо всі переваги даної материнської плати над конкурентами, більшість з яких ми вже встигли розглянути вище, але не все. Ще по одній особливості з кожної технології, що входить в DrMOS, ми розглянемо трохи пізніше.

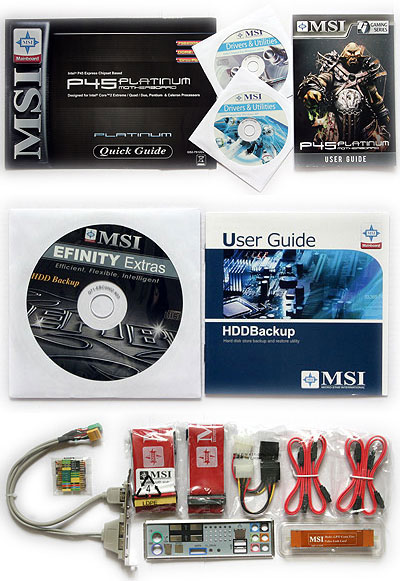

Материнська плата MSI P45D3 Platinum комплектується:

  • двома дисками з ПЗ і драйверами;
  • посібником користувача англійською мовою та коротким посібником;
  • диском з утилітою резервного копіювання та посібником користувача;
  • заглушкою на задню панель;
  • двома перехідниками живлення з роз’єму Molex на SATA;
  • чотирма SATA-кабелями;
  • одним IDE-кабелем;
  • одним FDD-кабелем;
  • планкою на задню панель з двома портами USB та одним IEEE1394a;
  • з’єднуючим містком для організації зв'язки CrossFireХ;
  • набором штекерів-перехідників M-Connectors.

Як бачите, набір досить не маленький. У достатній кількості присутні SATA-кабелі та перехідники живлення до них, що останнім часом велика рідкість, навіть для більш дорогих плат. Подібно компанії ASUS, компанія MSI теж почала постачати свої материнські плати набором сполучних колодок для роз’ємів передньої панелі, USB і IEEE1394a. Застосування таких колодок сильно полегшує підключення проводів до плати всередині системного блоку. На жаль, на ринку все ще зустрічаються відеокарти, у комплекті з якими немає з'єднуючого містка CrossFireХ - саме тому компанія-виробник дбайливо поклала в коробку додатковий. На цьому турбота виробника про користувача не закінчується. Щоб ви не втратили свої важливі файли чи просто для полегшення перевстановлення операційної системи - маємо в комплекті з материнською платою фірмову утиліту HDD Backup. Вона є аналогом таких відомих програм, як Norton Ghost або Acronis True Image і дозволяє виконувати резервне копіювання розділів жорсткого диску. Для новачків присутня докладна інструкція щодо роботи з цією утилітою.

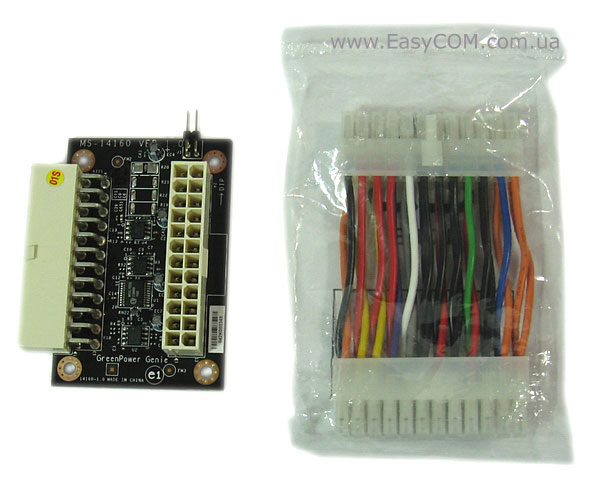

Крім того, згідно вищевикладеному, материнська плата MSI P45D3 Platinum комплектується апаратно-програмним комплексом Green Power. Його апаратна частина полягає в спеціальній платі, яка через перехідник-подовжувач підключається до основного роз’єму живлення. На ній розташовані мікросхеми, відповідальні за моніторинг, контроль і керування всіма функціями енергозбереження. Про програмну складову комплексу ми розповімо трохи пізніше, у розділі, який присвячений розгону.

Специфікація

MSI P45D3 Platinum

Модель

MSI P45D3 Platinum

Підтримувані процесори

LGA 775 Intel Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium Dual-Core/Celeron Dual-Core/Celeron

Чіпсет

Intel P45/ICH10R з підтримкою Intel Fast Memory Access (FMA)

Частота системної шини (FSB), МГц

1600/1333/1066/800

Тип підтримуваної пам'яті

4 x DIMM, до 8 ГБ, DDR3 1600/1333/1066/800 MГц

Слоти розширення

2 порти PCI Express 2.0 x16 (синій працює в режимі х16, блакитний – у режимі х8)
 2 x PCI Express x1 порти
 2 x PCI порти

Технологія CrossFire

Підтримується по формулі 8х + 8х

Дискова підсистема

Південний міст:
 - 6 x SATA 3Гб/с
 - Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чип JMicron 363:
 - 1 х IDE роз’єм
 - 2 х SATA 3 Гб/с з підтримкою RAID 0, 1 і JBOD

Чип JMicron 362:
 - 1 x eSATA 3Гб/с.

Підтримка LAN

Гігабітний Ethernet-контролер Realtek RTL8111C

Звукова підсистема

8-канальний аудіо-кодек Realtek ALC888

IEEE 1394

JMicron 381, два порти IEEE 1394a (1 на задній панелі)

USB

12 USB2.0/1.1 портів (6 на задній панелі)

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
1 х PS/2 порт для мишки
1 х оптичний S/PDIF вихід
1 x IEEE1394a порт
1 x LAN (RJ45) порт
1 х кнопка скидання налаштувань BIOS
6 x USB 2.0/1.1 портів
6 х аудіороз’єм

Внутрішні порти I/O

1 х 24-контактний роз’єм живлення ATX
1 х 8-контактний роз’єм живлення ATX
1 х 4 контактний роз’єм Molex для додаткового живлення відеокарти

3 x роз’єми USB  для підтримки 6 USB портів
1 x роз’єм для FDD
1 x IDE роз’єм
6 x SATA портів (фіолетові)
2 x SATA порти від чіпа Jmicron 363 (сині)
1 x роз’єм кулера CPU
5 x роз’ємів для кулерів корпусу
1 x IEEE1394a роз’єм
1 х роз’єм COM-порту
1 х роз’єм TPM-модуля
1 х S/PDIF вихід
1 х роз’єм для плати Green Power
1 х кнопка скидання
1 х кнопка включення живлення
1 х роз’єм для модуля TPM
Роз’єм системної панелі

BIOS

2x16 Mб AMI BIOS, Pn 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Розміри, мм

305 х 244 (ATX)

Сайт виробника

http://www.msi.com/

Свіжі версії драйверів можна скачати отут.
Останню версію прошивання BIOS можна скачати отут.

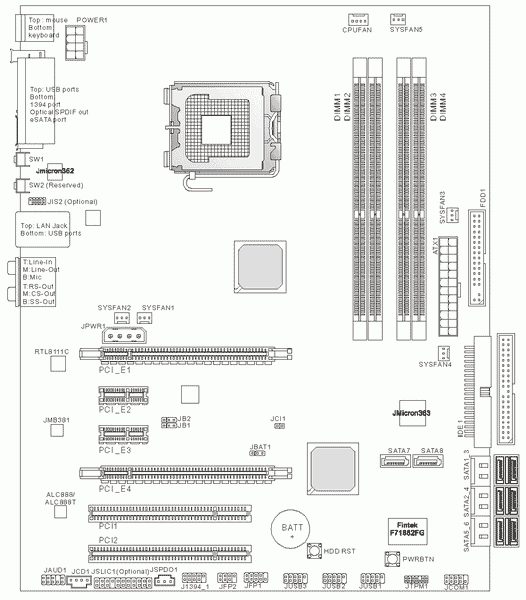

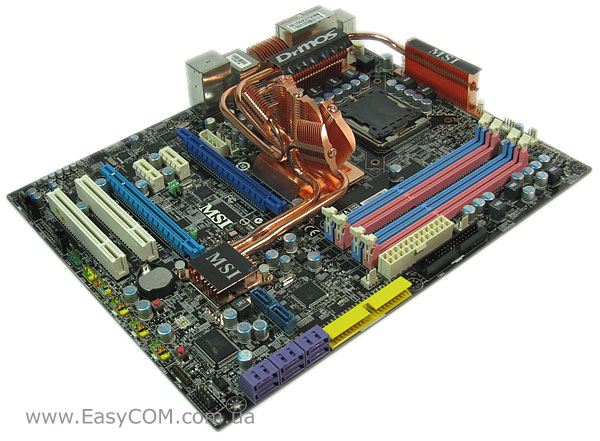

Познайомившись зі специфікацією, цілком очевидно, що перед нами материнська плата Performance-класу. Розглянемо її будову більш детально.

MSI P45D3 Platinum

MSI P45D3 Platinum

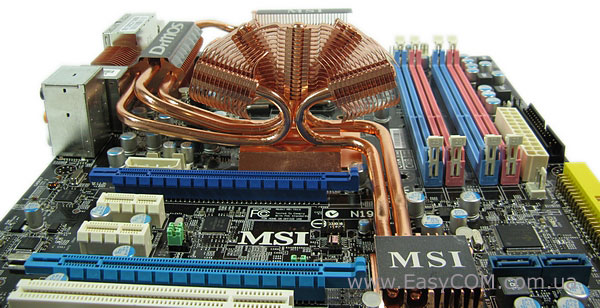

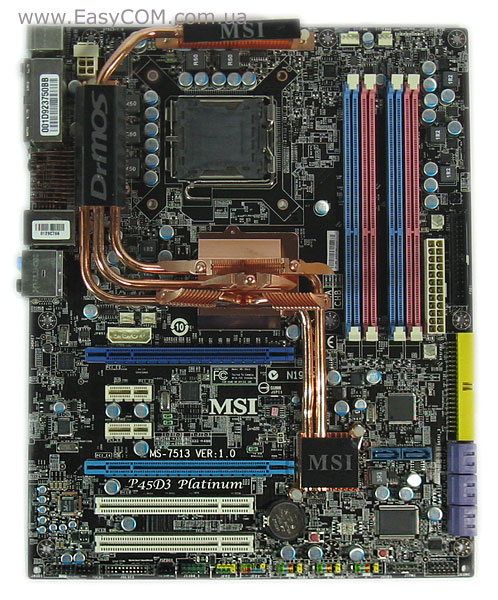

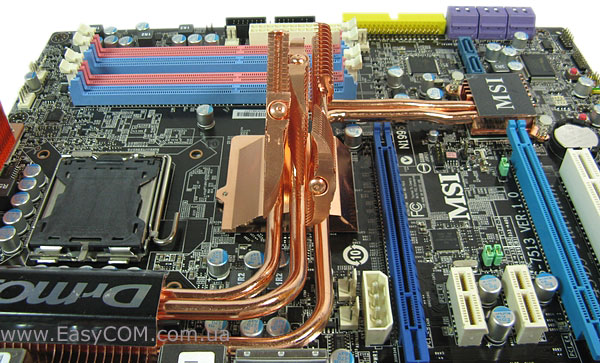

Текстоліт плати просто посипаний різними роз’ємами та мікросхемами. Воно і не дивно, адже функцій у материнській платі теж не мало. Крім того, тут розмістилася габаритна система охолодження, що включає в себе 5 мідних теплових трубок. Інженерам MSI довелося попрацювати, щоб розмістити всі елементи на друкованій платі. Давайте подивимося наскільки вдало в них це вийшло. Перше, на що ми звернули увагу - роз’єм живлення. 8-контактний роз’єм живлення ATX12V розташований у верхньому лівому куті плати - це дуже вдале місце для його розташування та майже всі виробники материнських плат використовують саме його. А ось 24-контактний основний роз’єм живлення ATX розташований не дуже вдало - по центрі правого краю плати. Будучи підключеними, відповідні проводи можуть заважати встановленню дуже габаритних процесорних кулерів, а також погіршити рух повітря біля модулів оперативної пам'яті.

MSI P45D3 Platinum

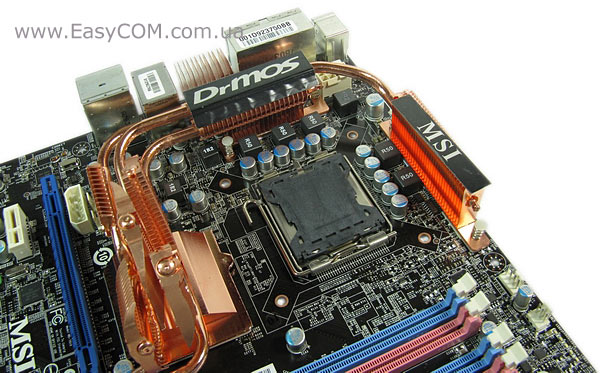

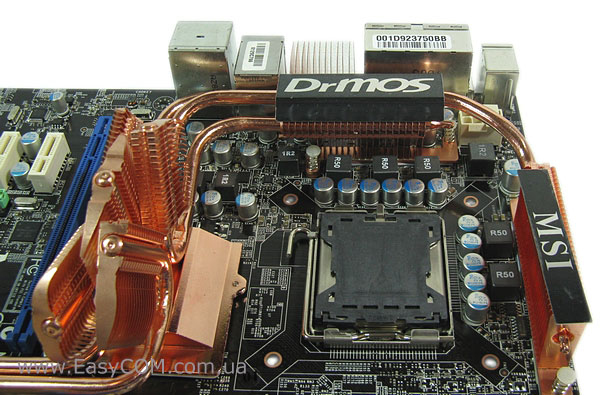

Незважаючи на просунуту систему охолодження, навколо процесорного роз’єму достатньо місця для розміщення габаритних кулерів. Єдиним обмеженням може стати високо виступаючий радіатор північного мосту, однак, це тільки  у випадку встановлення дуже широкого кулера.



У стабілізаторі виробник застосовує тільки високоякісні компоненти. Як ми можемо бачити, у зв'язці з транзисторами DrMOS, які, до речі, знаходяться під радіаторами, використовуються екрановані дроселі з феритовою серцевиною та конденсатори з твердим електролітом. Застосування таких компонентів допомагає продовжити термін служби материнської плати та зменшити втрату електроенергії. Всього стабілізатор живлення нараховує п'ять фаз, що трохи незвичайно для материнських плат під процесори Intel. Звісно застосовується число фаз, кратне двом, тобто 4, 6, 8, 12, 16 і т.ін. Проте, якщо виробник вважав доцільним застосувати саме пятифазний стабілізатор живлення, значить на це є певні причини.

MSI P45D3 Platinum

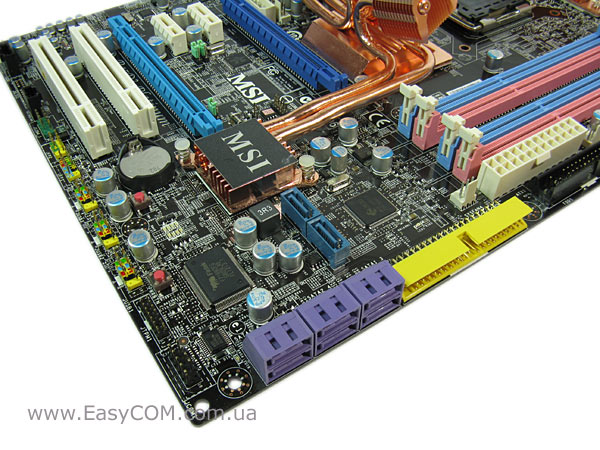

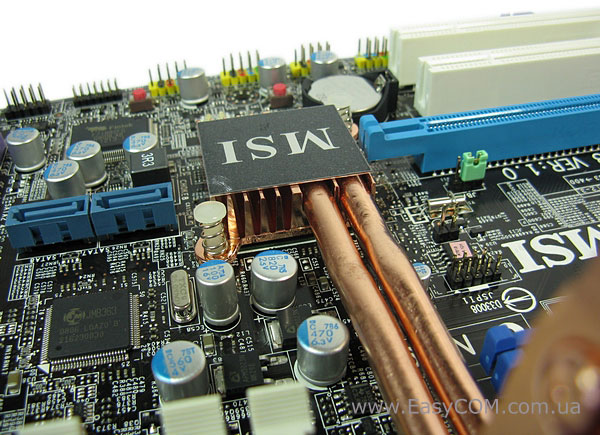

В області південного мосту традиційно розміщені порти для підключення пристроїв зберігання даних. У цьому випадку це шість портів SATA 3 Гб/с, що обслуговуються силами південного мосту. Всі вони обернуті паралельно площині материнської плати, що повинно виключити конфлікти підключених у них кабелів з довгими відеокартами. Крім того, на платі розпаяний чіп JMicron 363, що додає ще два порти SATA 3 Гб/с (сині) і один IDE-роз’єм. Розташування всіх роз’ємів цілком вдале, тому що з ними не виникає конфліктів навіть при встановленні двох масивних відеокарт, хоча в такому випадку шлейфи краще підключити заздалегідь. З інших особливостей варто виділити розпаяні на текстоліті кнопки включення та скидання налаштувань.

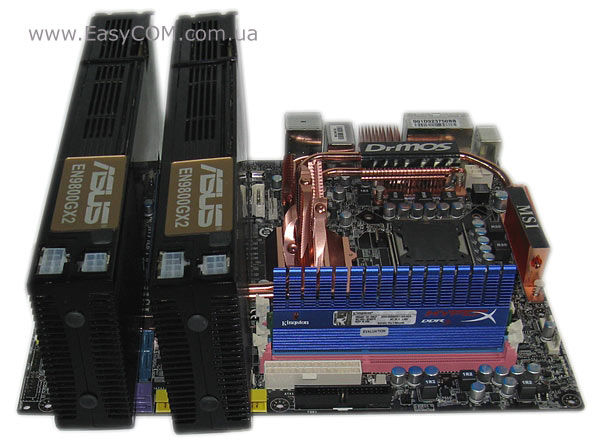

При створенні multi-GPU конфігурації ускладнюється доступ до синіх портів SATA, крім того, засувки слотів оперативної пам'яті виявляться заблокованими. До речі, при встановленні двох потужних відеокарт виробник рекомендує підключати додатковий Molex- роз’єм живлення, що повинно збільшити стабільність роботи системи.

MSI P45D3 Platinum

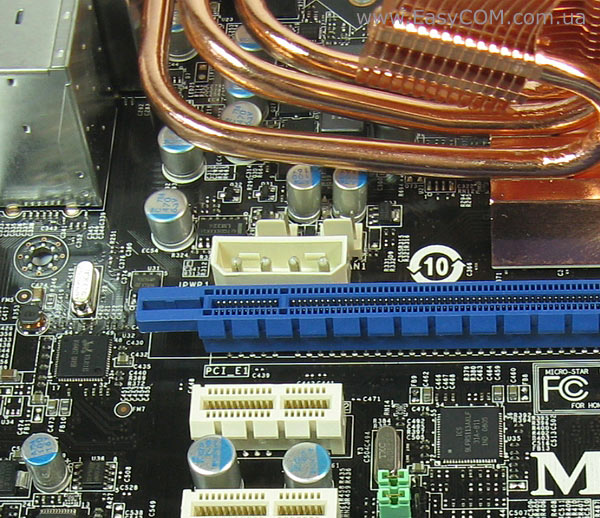

Цей додатковий роз’єм живлення розташований трохи ліворуч північного мосту, безпосередньо над верхнім слотом PCI-e x16. Одразу ж за ним розташовані два роз’єми для підключення корпусних вентиляторів. Всього на материнській платі їх п'ять, що дозволяє підключити до материнської плати достатню кількість вентиляторів.

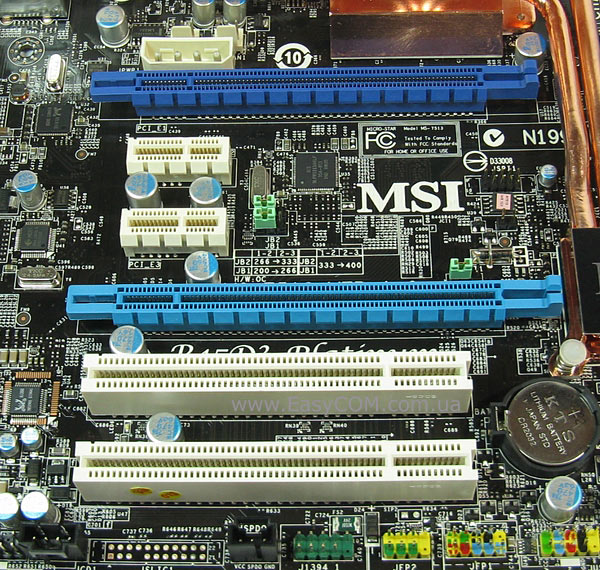

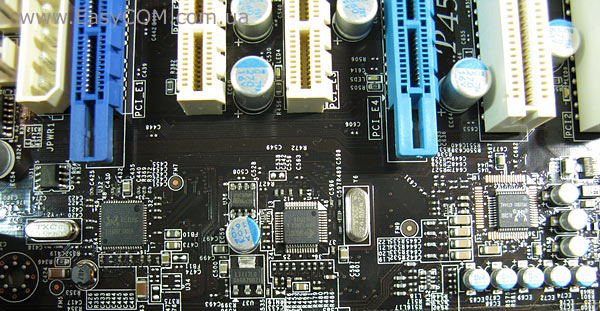

Ліворуч від слотів розширення зліва на право розташувалися: мережний контролер Realtek RTL8111C, чіп JMicron 381, відповідальний за підтримку двох портів IEEE1394a і звуковий кодек Realtek ALC888, якість обв'язки якого ми перевіримо в процесі тестування.

Слоти розширення розташовані досить вдало. Маємо по дві пари кожного типу роз’ємів: PCI-e x16, PCI-e x1 і PCI. Виробник підкреслює, що відстань між слотами PCI-e x16 спеціально збільшена, щоб поліпшити охолодження двох відеокарт у режимі CrossFireХ. Отут потрібно погодитися - додатковий приплив повітря ще нікому не перешкодив, а тим більше потужній відеокарті. Зверніть увагу на дві зелені перемички, розташовані біля слотів PCI-e x1.

Це фірмова технологія MSI OC Jumper. Для забезпечення більш високого та стабільного розгону системної шини необхідно переключити перемички у відповідний режим.

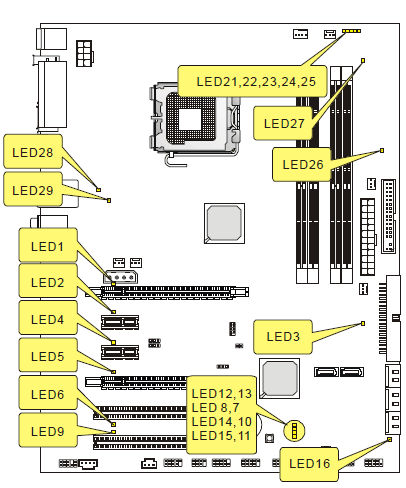

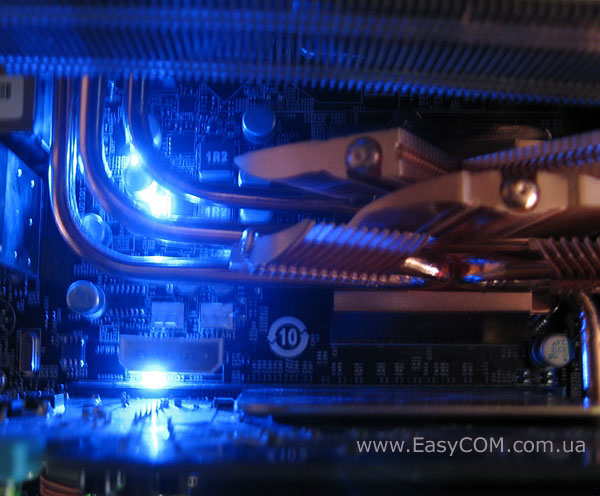

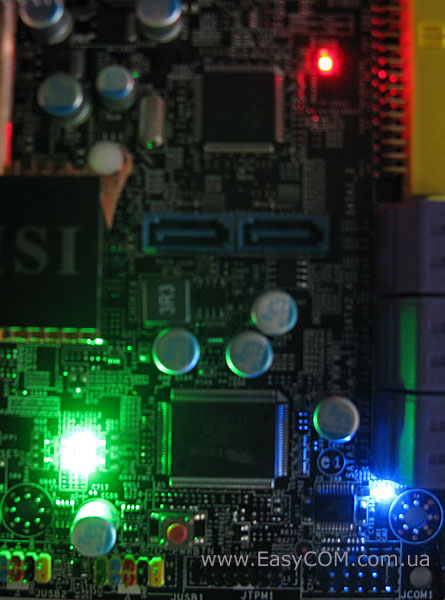

На материнській платі MSI P45D3 Platinum встановлено дуже багато інформаційних світлодіодів. В загальній кількості їх 29.

На щастя, вони не горять всі одночасно. Вздовж верхнього краю плати розміщені п'ять світлодіодів (LED 21-25), які сигналізують про кількість задіяних фаз у схемі живлення процесора. Аналогічну роль відіграють пара світлодіодів LED 26-27 і LED 28-29, які показують, скільки фаз використовується для живлення модулів пам'яті та північного мосту відповідно. Індикатор LED 3 загоряється, коли на плату подається чергове живлення, а LED 16 при включенні плати. Група світлодіодів трохи нижче південного мосту слугує заміною індикатору POST-кодів. По сполученню зелених і червоних вогників можна визначити, на якому етапі перервалося завантаження. Нарешті поруч з кожним зі слотів для карт розширення розташований персональний світлодіод, що загоряється, коли карта правильно встановлена в слот.

MSI P45D3 Platinum

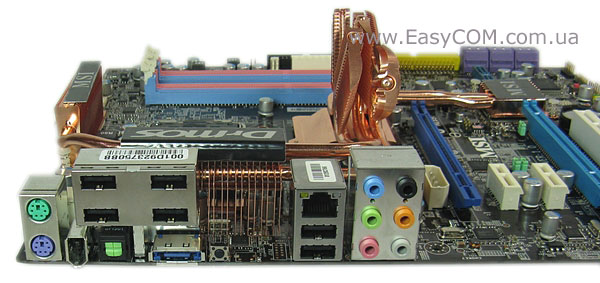

На задню панель MSI P45D3 Platinum виведені наступні порти введення/виводу:

  • 1 x PS/2 порт для клавіатури;
  • 1 х PS/2 порт для мишки;
  • 1 х оптичний вихід S/PDIF;
  • 1 x порт IEEE1394a;
  • 1 x порт LAN (RJ45);
  • 1 х кнопка скидання налаштувань BIOS;
  • 6 x портів USB 2.0/1.1;
  • 6 х аудіо роз’ємів.

Начебто стандартна задня панель, крім однієї кнопочки - скидання налаштувань BIOS. Дуже зручно розташована, вона дозволить заощадити дуже багато часу та нервів при невдалих спробах розгону.

MSI P45D3 Platinum

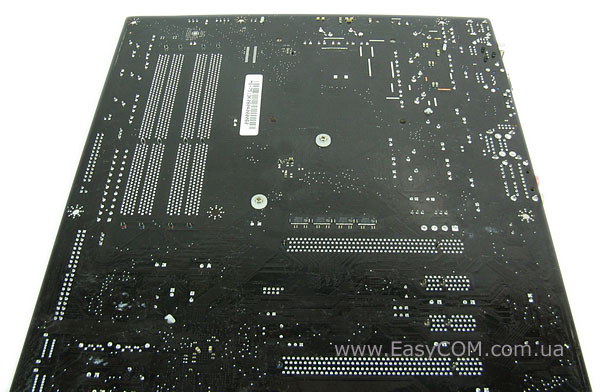

На звороті плати ми можемо бачити чіпи PI2PCIE2412ZHE – це сучасні електронні ключі з низькою побітовою затримкою виробництва компанії Pericom. Вони є частиною фірмової технології RapidBoost, що називається VGA Booster, і використовуються для розподілу ліній PCI-e. Чотири чотирьохядерні мікросхеми відповідають за роботу слотів PCI-e х16, перемикаючи режим їх роботи з х16 у х8+х8. Така організація роботи слотів PCI-e х16 повинна позитивно вплинути на якість реалізації технології CrossFireХ, в першу чергу знизити затримки обміну інформацією між відеокартами.

Також на звороті бачимо, що центральний радіатор на північному мосту закріплений за допомогою гвинтів. Гвинтовий спосіб кріплення набагато краще у всіх відносинах, ніж традиційний на пластикових кліпсах. По-перше, він забезпечує набагато більш сильний і рівномірний притиск радіатора, по-друге, радіатор простіше знімати та встановлювати, не побоюючись зламати пластикову кліпсу. Власне, прийшов час перейти до розгляду ще однієї родзинки плати - системи охолодження.
