Огляд материнської плати MSI P35 Platinum

Після недавнього випуску компанією Intel нового чіпсета Intel P35 Express (кодова назва Bearlake), більшість виробників материнських плат анонсували продукти на його базі. Новинка підтримує 45-нм процесори Intel Wolfdale/Yorkfield із шиною FSB 1066/1333 МГц, включає контролер пам'яті DDR 2-800 і DDR 3-1066, шину PCI Express x16. Завдяки цим можливостям новий чіпсет компанії Intel повинен стати відмінною заміною старому Intel 965 Series, а також завоювати популярність серед більшості власників ПК.

Компанія Micro-Star International анонсувала лінію материнських плат на основі нового чіпсета Intel P35 Express. У цьому огляді ми роздивимось старшу модель MSI P35 Platinum.

Специфікація MSI P35 Platinum:

Виробник

MSI

Модель

P35 Platinum

Чіпсет

Північний міст Intel® P35 (MCH)/ ICH9R

Процесорний роз’єм

LGA775

Підтримувані процесори

Intel Yorkfield, Wolfdale/ Core 2 Duo / Pentium D / Pentium 4 / Celeron D

Системна шина, МГц

533/ 667/ 800/ 1066/ 1333 МГц

Пам'ять, яка використовується

DDR2 533/667/800/1066МГц

Підтримка пам'яті

2 x 240-контактних DDR2 SDRAM DIMM  двоканальної архітектури до 8 Гб

VGA

Два слота PCI Express x16

Слоти розширення

 2 x PCI-E x 1x16 і 1x4
 2 x PCI-E x1
 2 x PCI 2.2

Дискова підсистема

ICH9R підтримує RAID 0,1,5,10:6
x Serial ATA 3.0Гб/с
Bus Master IDE Marvell 88SE6111
1 x Ultra DMA 100/66/33
1 х Serial ATA 3.0Гб/с

Звукова підсистема

- Аудіо-Кодек Realtek ALC888/ALC888T.
- Сумісна зі специфікацією Azalia 1.0.
- 8-канальне аудіо з гнучким перепризначенням роз’ємів введення/виводу.

Підтримка LAN

Мережний контролер 10/100/1000 Fast Ethernet за допомогою Realtek 8111B

IEEE 1394

Мікросхема VIA® VT6308
- Підтримується 2 порти IEEE1394 (на задній панелі х1, та виноситься на передню панель х1) - Швидкість передачі даних до 400 Мб/с

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення
8-конт. роз’єм живлення ATX 12В

Охолодження

Мідний радіатор з тепловідвідними трубками

Роз’єм для вентиляторів

1 х Роз’єми вентиляторів процесора
5 х Системи

Зовнішні порти I/O

1 x IEEE1394 порт
2 x PS/2 порти для підключення клавіатури і миші
6 x USB 2.0 порти
1 x оптичний SPDIF out
1 x LAN (RJ45)
2 x eSATA порти
6 канальний аудіо вихід

Внутрішні порти I/O

6 x USB 2.0
5 х SATA
1 x FDD роз’єм
1 x IDE
1x S/PDIF вихід роз’єм
1 x CD In
1 x Роз’єм датчика відкриття корпусу
1 x IEEE1394 роз’єм з підтримкою 1 додаткового порту
2 x перемикачі апаратного оверклокінга
1 x послідовного порту
Звукові роз’єми передньої панелі

BIOS

4 Mb Flash ROM, AMI BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3

Можливості розгону

- Зміна частоти FSB від 200 до 500 МГц з кроком 1 МГц; зміна множника;
- Зміна напруги на процесорі, пам'яті і чіпсеті (nb + sb);
- Технологія MSI D.O.T;
- Утиліта Dual CoreCenter;

Фірмові технології

MSI Live Update
MSI Dual CoreCenter
MSI InfoView XP
MSI SecureDoc
MSI PasswordKeeper
MSI WMI Info
MSI i-Speeder
MSI DMI Browser
MSI GoodMem
MSI LockBox

Комплектація (важливе)

1 x SATA кабель
1 x SATA кабель живлення
1 x UltraDMA 133/100/66 кабель
1 x FDD кабель
Інструкція
2 х CD з драйверами

Форм-Фактор Розміри, мм

- ATX форм-фактор,
245x 305 (9,63" x 12")

Сайт виробника

http://www.microstar.ru/

Свіжа версія BIOS може бути завантажена з офиційного сайту.
Драйвера для материнської плати можна завантажити з офіційного сайту.

Упаковка та комплектація

Материнська плата MSI P35 Platinum поставляється в картонній коробці стандартних габаритів, та має досить цікавий дизайн.

На лицьовій стороні намальована рука монстра, яка нагадує « руку Фредді Крюгера», що намагається дістати материнську плату.

Назвороті коробки зображений безпосередньо сам продукт з переліком специфікації.

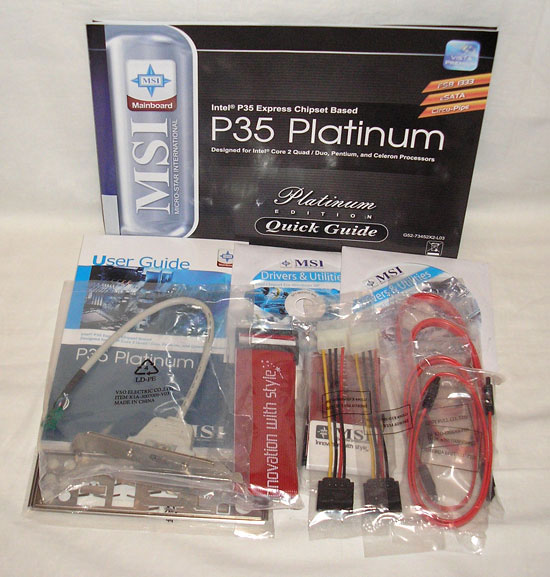

Комплектація плати MSI P35 Platinum досить непогана та містить все необхідне. Також у коробці знаходиться посібник користувача з докладним описом.

Плата MSI P35 Platinum

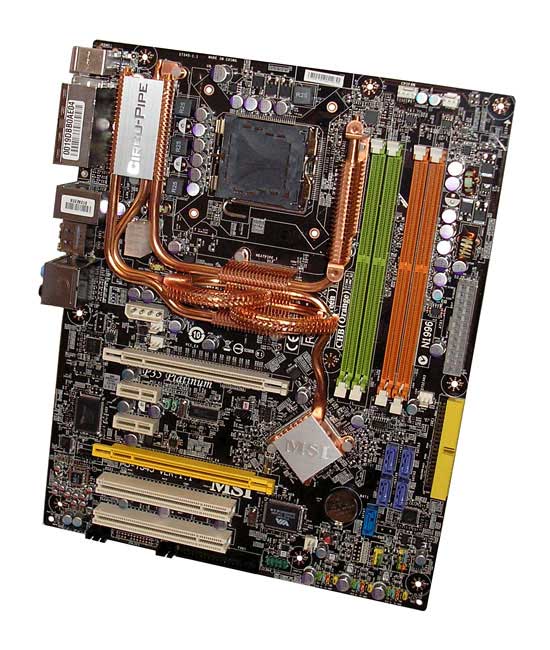

Беручи в руки материнську плату MSI P35 Platinum, першим привертає увагу, незвична система охолодження, схожа на атракціон «Американські гірки». Вона складається з чотирьох теплових трубок, які з'єднують 4 радіатори.

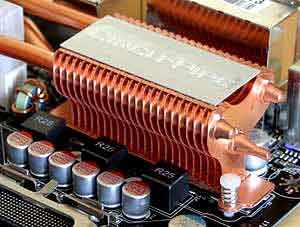

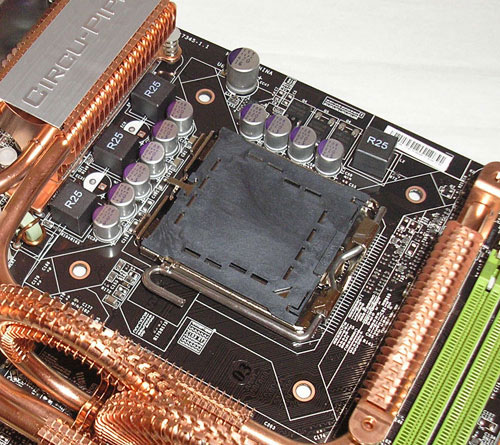

Перший радіатор встановлений на силових транзисторах чотирьохфазної системи живлення процесора. З нього виходять три теплові трубки, які йдуть до радіатора північного мосту.

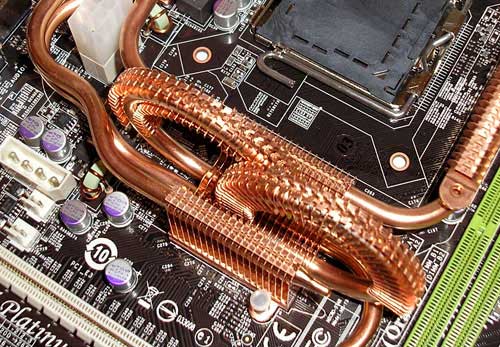

На північному мості дві теплових трубки утворюють два півкола, які пронизані мідними пластинами. Тут закінчуються трубки, які йдуть з першого радіатора. Бічна теплова трубка з'єднує радіатор серверного мосту з третім радіатором, розташованим біля роз’ємів модулів пам'яті.

На третьому радіаторі знаходяться два різьбленні отвори. Напевно інженери MSI планували щось ще тут встановити, наприклад вентилятор для охолодження. Ще одна теплова трубка радіатора північного мосту з'єднує його з радіатором південного.

Система охолодження материнської плати MSI P35 Platinum хоч і велика, але залишає досить місця для встановлення досить великих процесорних радіаторів.

Взагалі система охолодження сконструйована дуже добре і досить ефективна. Єдиний її мінус - теплові трубки, які йдуть від радіатора силових транзисторів, що заважає встановлювати кабель живлення до додаткового 8-ми контактному роз’єму, розташованому в районі північного мосту. Для рішення цієї проблеми MSI передбачила ATX Extender, який подовжує роз’єм (в комплекті його може не бути, тоді від'єднати стане практично неможливим).

Перейдемо до розгляду самої плати MSI P35 Platinum. Плата виготовлена з текстоліту чорного кольору. На ній не використовуються електролітичні конденсатори, а тільки твердотілі полімерні конденсатори.

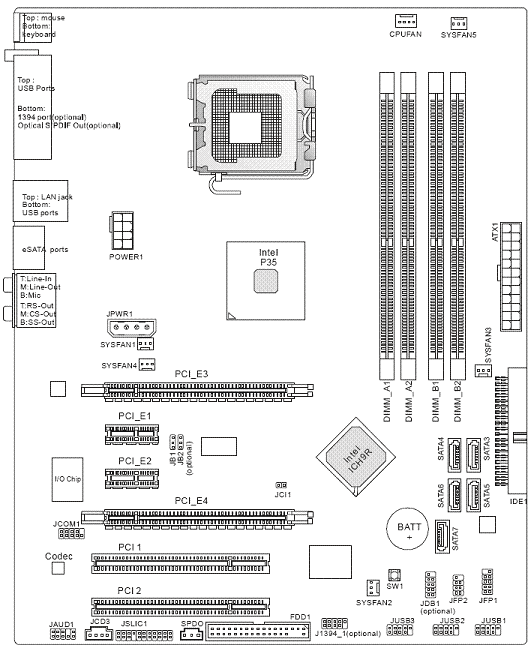

Схема розташування елементів плати наведена нижче.

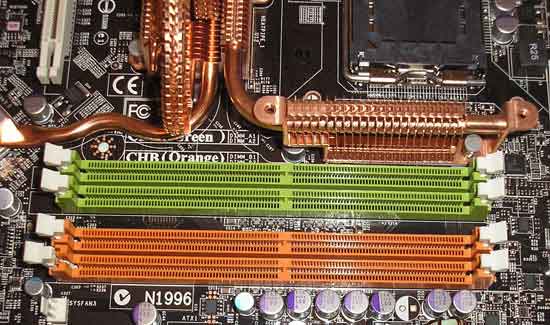

Тут маємо чотири 240-контактних слота DIMM для модулів пам'яті DDR2. Розташування роз’ємів обране не зовсім вдало, і при встановленні довгої відеокарти їх заскочки блокуються. Як і скрізь, гнізда пам'яті розбиті на дві групи по два слота та відповідно пофарбовані. Перші два належать до першого каналу, а другі до другого.

На платі встановлена пара роз’ємів PCI Express x16, один з яких може працювати на швидкості x4. Вони розташовані на досить великій відстані один від одного, щоб не заважати габаритним системам охолодження відеокарт. 16 ліній першого роз’єму обслуговуються північним мостом, а 4 лінії другого роз’єму використовуються з південного мосту. Таким чином, плата підтримує технологію Crossfire.

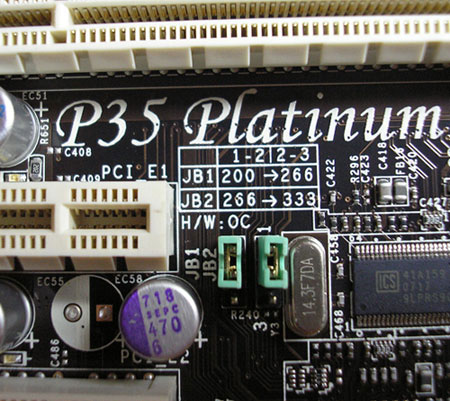

Материнська плата MSI P35 Platinum має ще одну особливість, між слотами PCI Express x16 присутні два джампера, які встановлюють потрібну частоту системної шини. Також тут зручно влаштоване обнуління CMOS, яке здійснюється натисканням кнопки на платі.

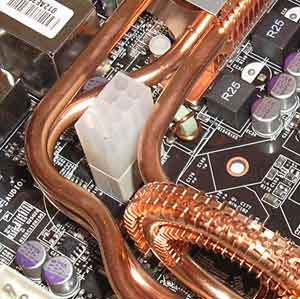

До позитивних якостей материнської плати MSI P35 Platinum можна віднести вдале розташування роз’ємів для підключення живлення, крім одного 8 контактного поруч з трубками радіатора, і наявність шести роз’ємів для вентиляторів.

Звуковим кодеком тут став восьмиканальний Realtek ALC888, а функції введення та виводу виконує чіп Fintek F71882FG. У нижній частині плати знаходяться два контролери: VIA VT6308 , які реалізують два порти, IEEE1394 і Marvell 88SE6111, який забеспечує один IDE-роз’єм Ultra DMA 66/100/133 і один SATA.

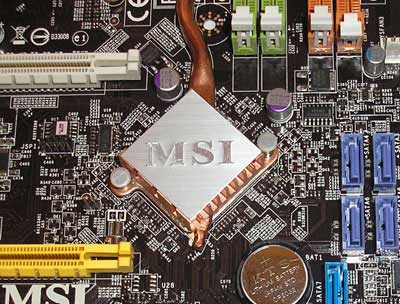

На платі MSI P35 Platinum встановлений південний міст ICH9R, що надає шість портів SerialATA II (чотири роз’єми бузкового кольору і два роз’єми на задній панелі), а також дозволяє об'єднати диски в RAID масиви рівня 0, 1, 5 і 10.

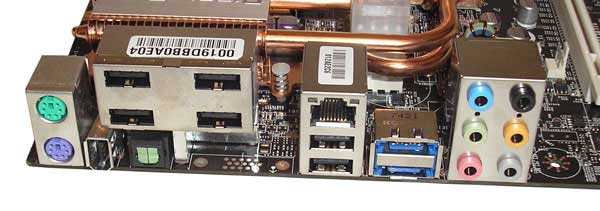

На зовнішню панель плати MSI P35 Platinum виведені наступні роз’єми:

  • PS/2 клавіатури;
  • PS/2 миші;
  • звуковий роз’єм 6-в-1;
  • шість портів USB 2.0;
  • мережний роз’єм RJ45;
  • два E-SATA-порти;
  • IEEE1394 порт;
  • оптичний SPDIF out.

Даний склад роз’ємів не включає колись незамінні порти LPT і COM, проте присутній PS/ 2- роз’єм, який зник останнім часом на нових материнських платах.

Материнська плата MSI P35 Platinum використовує фірмові технології - це діагностична система D-LED: чотири світлодіода, установлені на планці D-Bracket (підключається до роз’єму JDB1). Комбінація палаючих світлодіодів відповідає різним етапам POST.

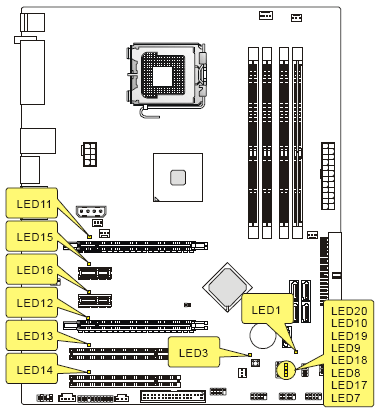

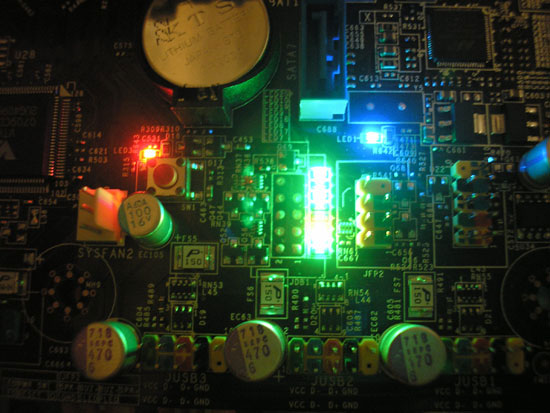

Також ця система присутня та на платі: вісім червоних і зелених светодіодів, комбінації яких можна розшифрувати в посібнику користувача. Крім цих світлодіодів інженери MSI встановили на платі біля слотів розширення світлодіоди, які запалюються коли у відповідний роз’єм встановлена карта. Окрім цього, маємо ще два світлодіода LED1 і LED3, які показують подачу живлення на плату.

Можливості BIOS

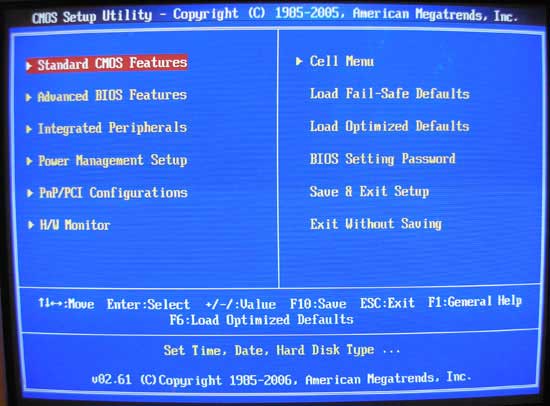

BIOS на платі MSI P35 Platinum заснований на коді AMI. Такі зручності, як вбудована можливість його оновлювати або зберігання різних профілів налагодження, в ньому відсутні. Головне меню виглядає стандартним, але всі настроювання пов'язані з розгоном винесли в окреме меню Cell Menu.

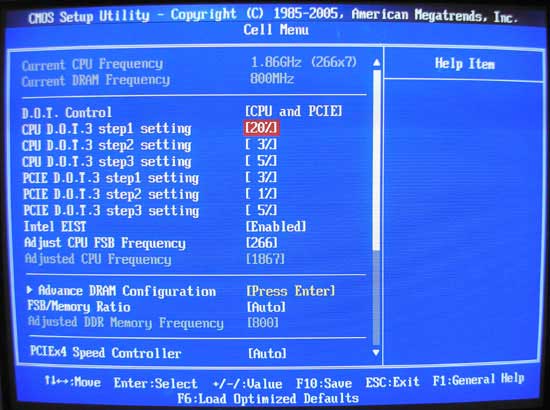

В Cell Menu можна міняти безліч налагоджень і при цьому вони помістилися на одному екрані. Тут присутня корисна функція для рядових користувачів D.O.T. Control (D.O.T. - Dynamic Overclocking Technology, технологія динамічного розгону), при її включенні стає можливим розгін процесора або відеокарти.

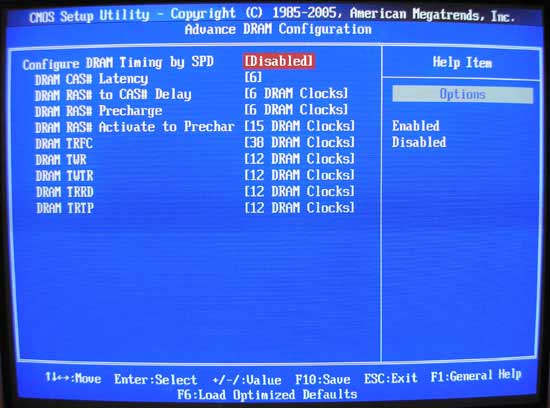

У пункті Advance DRAM Configuration здійснюється налагодження пам'яті з великим набором таймінгів. Необхідно відзначити, що немає індивідуального значення Auto для кожного параметра. Це ускладнює підбір таймінгів пам'яті.

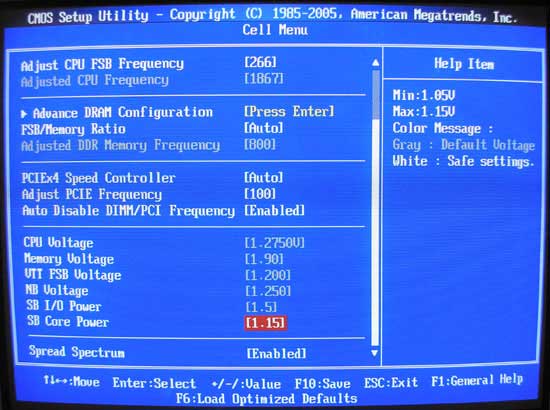

Інші пункти меню Cell Menu стандартні, як у більшості материнських плат, які мають можливість розгону. Їх перелік наведено нижче.

  • Adjust CPU FSB Frequency - зміна частот FSB до 600 МГц з кроком 1 МГц;
  • Adjusted CPU Frequency – відображає поточну частоту процесора;
  • Intel EIST (Enhanced Intel SpeedStep) – включає можливість зміну множника процесора;
  • FSB/Memory Ratio – зміна частоти пам'яті за допомогою набору дільників відносно FSB: 1:1.25, 1:1.5, 1:1.66, 1:2, 1:1, 1:1.2;
  • Adjusted DDR Memory Frequency – відображає поточну частоту пам'яті;
  • Adjust PCIE Frequency – зміна частоти шини PCI Express від 100 до 200 МГц з кроком 1 МГц;
  • CPU Voltage – зміна напруги процесора від +0 до +0,7875 В (0,0125 В);
  • Memory Voltage - зміна напруги пам'яті від 1,8 В до 2,6 В (0,05В -0,1В );
  • VTT FSB Voltage - зміна напруги від 1,175 В до 1,55 В (0,025В);
  • NB Voltage - зміна напруги на північному мосту від 1,25 В до 1,625В  (0,025В );
  • SB I/O Power - зміна напруги на контролері I/O від 1,5 В до 1,8В  (0,05В )
  • SB Core Power - зміна напруги на південному мосту 1.05 В або 1.15 В.

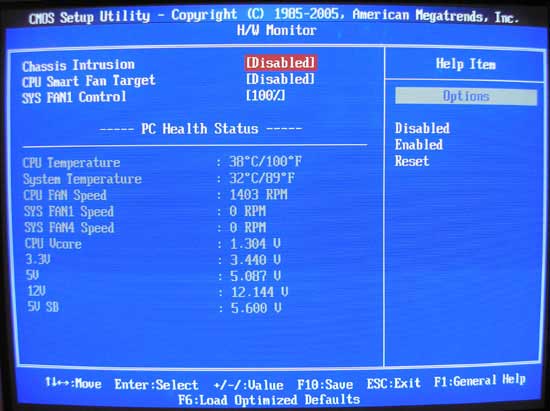

Розділ H/W Monitor в основному присвячений системному моніторингу, відображає температуру процесора і системи, показує основні напруги, а також тут можливо контролювати швидкість обертання трьох вентиляторів з шести залежно від температури процесора.

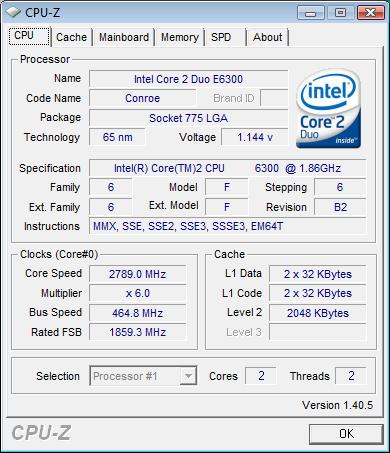

Проводячи стандартну процедуру випробування можливостей системної шини, ми змогли підняти її частоту до 465 МГц, але ми впевнені, що і це далеко не межа. На жаль, у нашому розпорядженні була тільки пам'ять DDR 2-800, якби ми мали іншу, більш швидку, то, напевно, і результат був би ліпшим.

Тестування материнської плати

Тестування проводилося на наступному стенді:

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Кулер

Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR 2-800 1024 Mб PQI PC6400

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Блок живлення

Chieftec CFT-500-A12S 500W, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

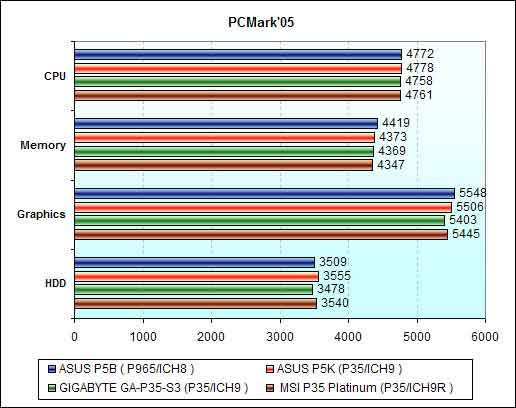

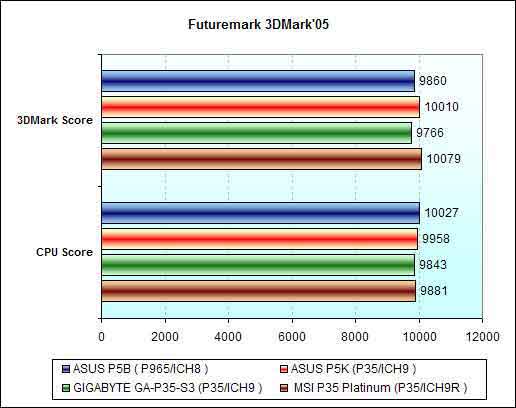

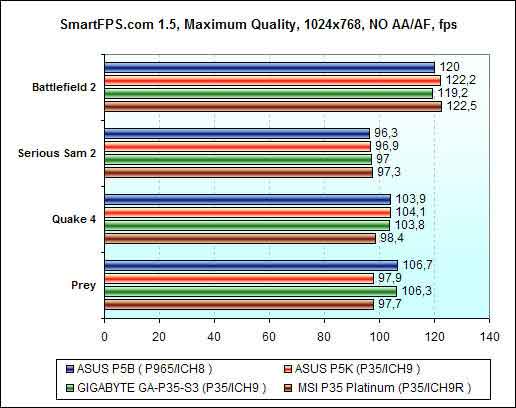

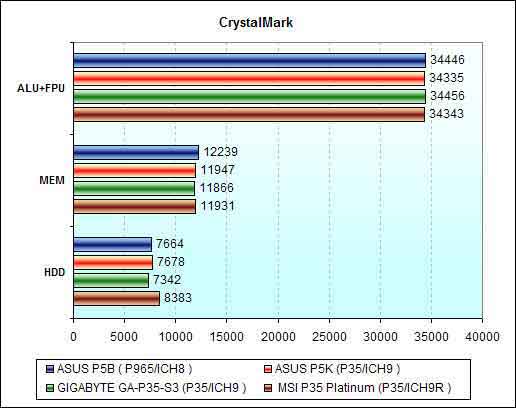

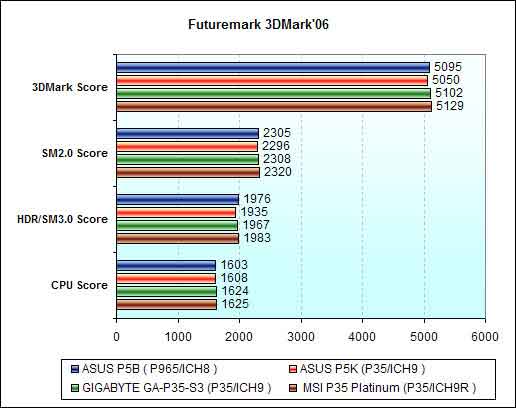

Результати тестування:

З тестів бачимо, що новий чіпсет Intel P35 Express не відрізняється особливою продуктивністю та залишається на рівні Intel 965 Series. Навіщо ж тоді необхідно таке нововведення? Відповідь проста та її можна знайти, заглянувши до специфікації MSI P35 Platinum. Використання нового чіпсета надає можливість: підтримувати шину 1333 МГц і майбутні процесори Intel Wolfdale/Yorkfield.

Висновки

Материнська плата MSI P35 Platinum відмінний продукт, який має позитивні якості, проте також і недоліки. Не дивлячись на огріхи інженерів у розташуванні елементів материнської плати, її можна вважати вдалою. Використання високоякісних компонентів і ефективної безшумної системи охолодження, яка не покриває один з каналів живлення, повинно гарантувати стабільну роботу плати, а також «гарний розгін процесора». Даний продукт надасть задоволення як рядовим користувачам своїм екстравагантним зовнішнім виглядом, так і фанатам розгону своїм багатим переліком різноманітних налагоджень та наявності фірмових технологій.

Позитивні якості:

  • Висока стабільність і гарний рівень продуктивності;
  • Ефективна та безшумна система охолодження материнської плати;
  • Підтримка процесорів Intel Penryn виконаних по 45 нм технології;
  • Використовуються якісні компоненти;
  • Наявність двох слотів PCI Express x16 і підтримка технології CrossFire;
  • Два порти External SATA на задній панелі;
  • Підтримка SerialATA II/RAID (7 каналів; ICH9R + Marvell 88SE6111);
  • Велика кількість налагоджень BIOS, необхідних для розгону;
  • Підтримка одного каналу P-ATA (Marvell 88SE6111);
  • Широкий набір фірмових технологій MSI (Dual CoreCenter, LiveUpdate, DigiCell, D.O.T. та інше)

Мінуси:

  • Невдале розташування додаткового роз’єму живлення та роз’ємів модулів пам'яті
  • Мала кількість ліній для другого роз’єму PCI Express x16
  • Відсутність радіатора на одному каналі живлення
