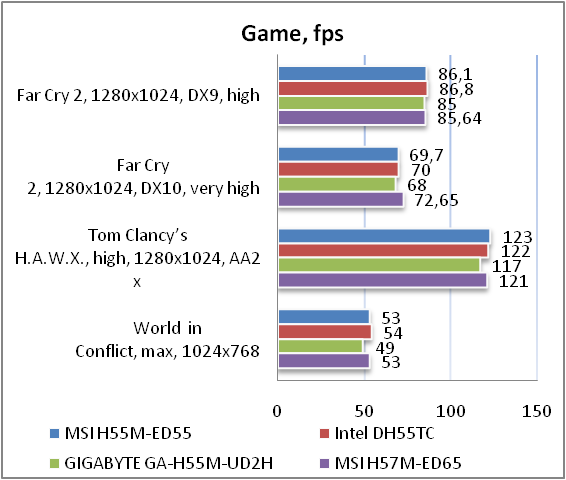

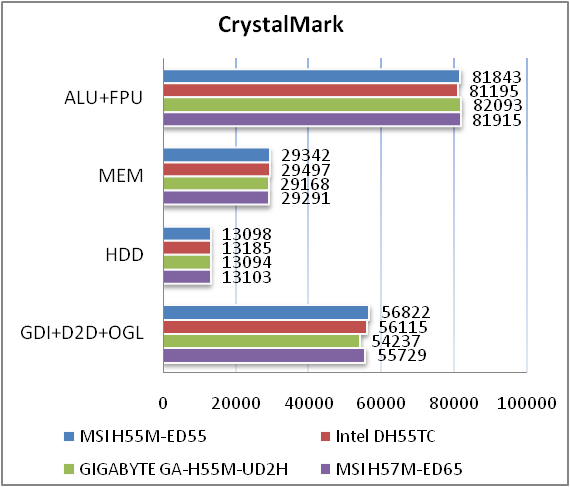

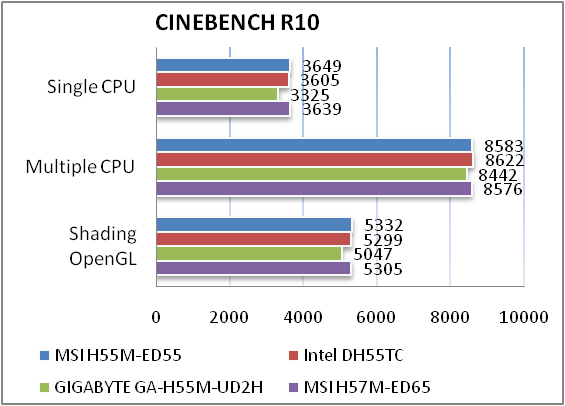

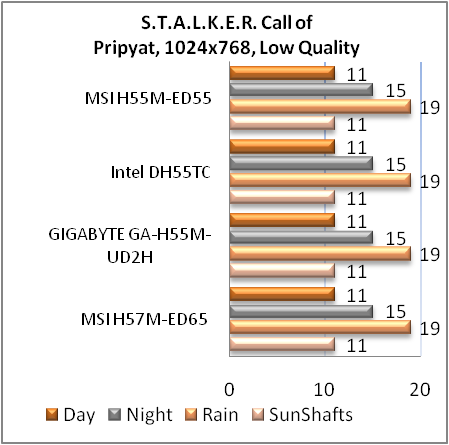

Огляд і тестування материнської плати MSI H55M-ED55

Час іде, платформа Intel Socket LGA1156 все більш впевнено почуває себе на ринку, завойовує заслужену популярність, а ми продовжуємо серію наших оглядів про материнські плати від MSI (у продовження статей MSI H55-GD65 і MSI H55M-E33), створених під цю платформу, намагаючись охопити якнайбільше моделей, щоб вам, читачі, було легше зробити свій вибір при покупці основи для свого ПК.

Отже, сьогодні ми розглянемо материнську плату середнього рівня, засновану на наборі логіки Intel H55 Express, MSI H55M-ED55, яка, незважаючи на компактні розміри,  являє собою досить потужну та багатофункціональну основу для ПК з безліччю фірмових функцій і технологій.

Упаковка, специфікація та комплектація

Перед нами вже звична картонна коробка з гарною якісною поліграфією, оформлена в строгому стилі і холодних тонах. На лицьовій її стороні бачимо логотип OC GENIE, що сповіщає нас про підтримку платою даної технології. Тут же є і логотип технології CrossFireX.

 На звороті коробки більш докладно описується технологія OC GENIE, згадується приналежність плати до серії Dr.MOS, а також про систему охолодження на основі теплової трубки і придатності використання плати в корпусах HTPC.

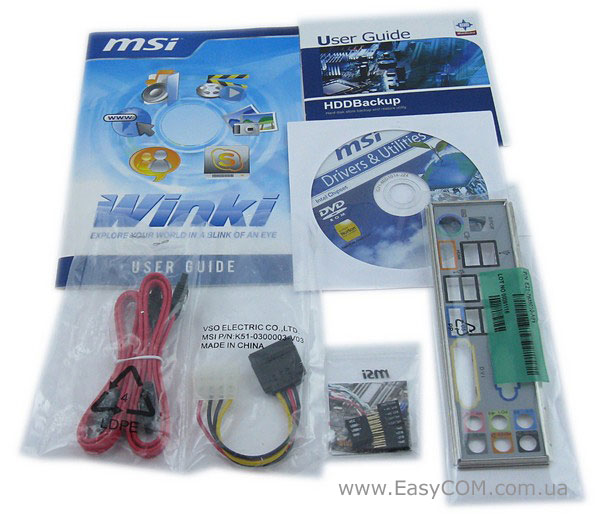

У комплекті з MSI H55M-ED55 поставляється наступний набір аксесуарів:

  • посібник з вбудованої ОС Winki;
  • посібник з утиліти HDDBackup;
  • диск з ПЗ і драйверами;
  • перехідник живлення Molex=>SATA;
  • два SATA-кабеля;
  • заглушка на задню панель корпуса;
  • колодки для спрощення підключення плати.

Цілком стандартний набір. Компанія MSI як завжди не забуває про перехідник живлення Molex=>SATA, якого часто не вистачає при складанні ПК. Відзначимо, що в нашому тестовому екземплярі плати була відсутня книжечка посібника користувача, але це дріб'язки.

Специфікація:

Модель

MSI H55-ED55

Підтримувані процесори

Socket LGA 1156
Intel Core i3/Intel Core i5 (Lynnfeld і Clarkdale)/ Intel Core i7.

Набір системної логіки

Intel H55 Express

Тип підтримуваної пам'яті

4 x DIMM, до 16 ГБ, DDR3 2133/2000/1600/1333/1066 MГц
Підтримка двоканального режиму.
Підтримка X.M.P. (extreme Memory Profile).

Слоти розширення

2 х PCI Express 2.0 x16
1 x PCI Express x1
1 x PCI

Технології об'єднання відеокарт

AMD (ATI) CrossFireX

Дискова підсистема

Набір системної логіки:
 - 6 x SATA 3Гб/с

Чіп JMicron 363:
 - 1 х IDE до 2 PATA-пристрої
 - 1 x SATA 3 Гб/с

Підтримка LAN

Гігабітний контролер Realtek RTL8111DL

Звукова підсистема

8-канальний аудіо-кодек Realtek ALC889

USB

12 х USB2.0/1.1 портів (6 на задній панелі і 6 через виносний на задню панель модуль)

Зовнішні порти I/O

1 x PS/2  комбінований порт для клавіатури або мишки
1 х оптичний S/PDIF вихід
1 x LAN (RJ45) порт
1 х порт HDMI 1.3а
1 x порт D-Sub
1 х порт DVI
 6 x USB 2.0/1.1 портів
1 х eSATA порт
6 х аудіо роз’ємів

Внутрішні порти I/O

1 х 24-контактний роз’єм живлення ATX
1 х 4-контактний роз’єм живлення ATX

3 x роз’єми USB  для підтримки 6 USB-Портів
1 x IDE роз’єм
6 x SATA портів
1 x роз’єм кулера CPU
4 x роз’єми для кулерів корпуса
1 x кнопка OC GENIE
1 х роз’єм COM-порту
1 x роз’єм LPT-порту
1 х S/PDIF вихід
1 х перемичка скидання налаштувань BIOS
1 х кнопка включення
2 х кнопки керування базовою частотою системної шини
Роз’єм системної панелі

BIOS

8 Mб AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.5, ACPI 2.0a

Розміри, мм

244 х 244 (MicroATX)

Сайт виробника

www.msi.com

Свіжі версії драйверів і BIOS можна скачати зі сторінки підтримки.

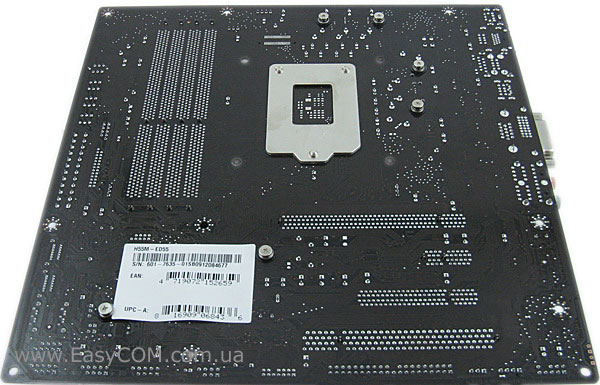

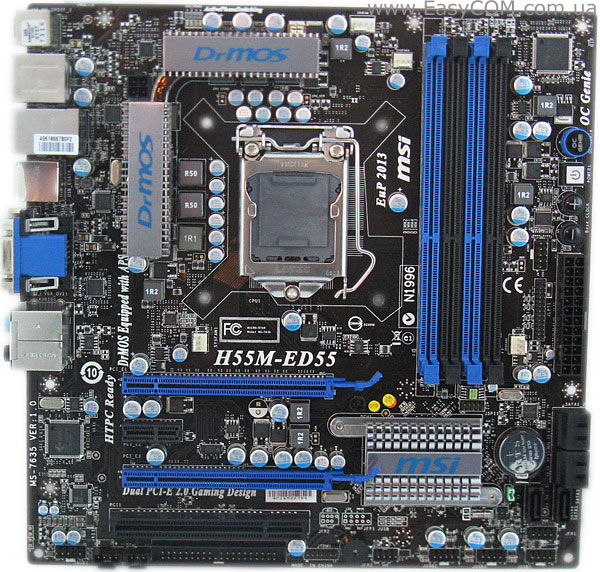

Розглянемо будову плати більш детально.

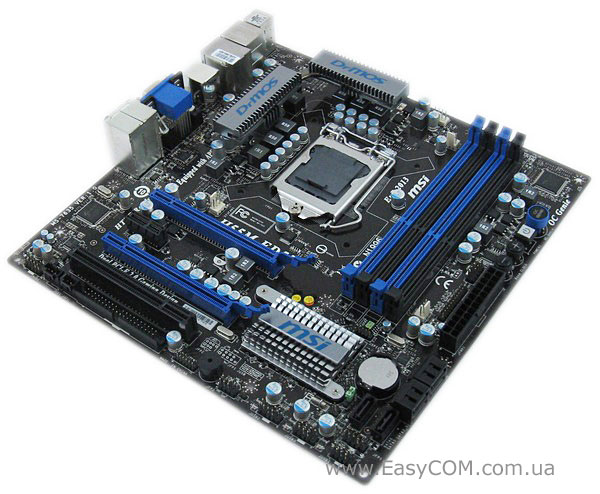

Малий розмір плати додає ще більше відчуття «нафаршированості», тому що при форм-факторі MicroATX вона має два порта PCI-e  x16, чотири слота для оперативної пам'яті, шість портів SATA та ще і досить солідну систему охолодження.

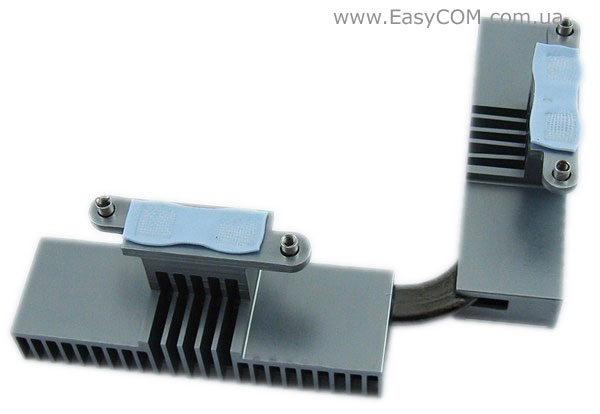

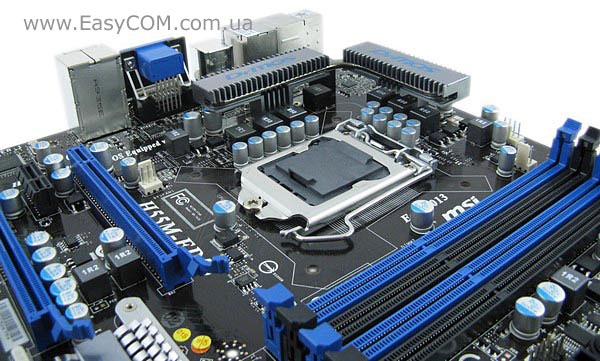

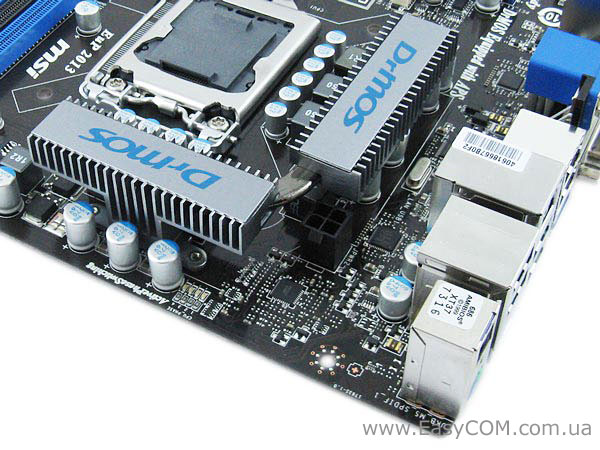

Околопроцесорний простір не відрізняється від такого в інших представників даної серії материнських плат. Ми бачимо конденсатори з твердим електролітом і дроселя з феритовим сердечником – невід'ємні компоненти технології Dr.MOS. Система охолодження являє собою два алюмінієві радіатори із затиснутої між ними приплющеною нікельованою тепловою трубкою.

Кріпиться система охолодження гвинтовим способом, що сприяє легкому встановленню і надійному притиску. Мікросхеми Dr.MOS стикаються із системою охолодження через термопрокладку.

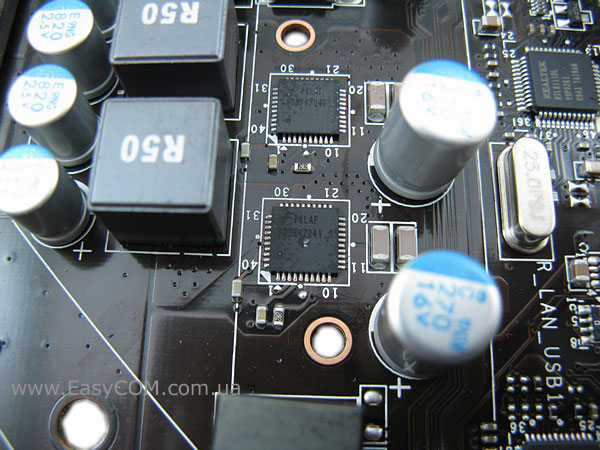

Під кожним радіатором системи охолодження ми бачимо по дві мікросхеми Dr.MOS, отже живлення процесора організоване по чотирьохфазній схемі.

Додаткове живлення підводить по 4-контактному роз’єму, розташованому дуже близько до теплової трубки, так що вам доведеться проявити трохи спритність при підключенні блоку живлення. Благо цю дію не доводиться робити дуже часто.

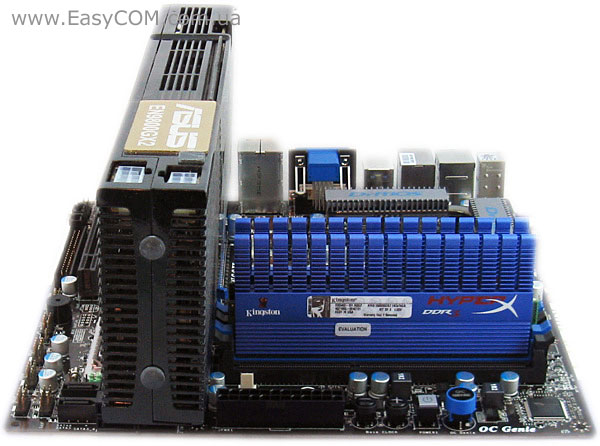

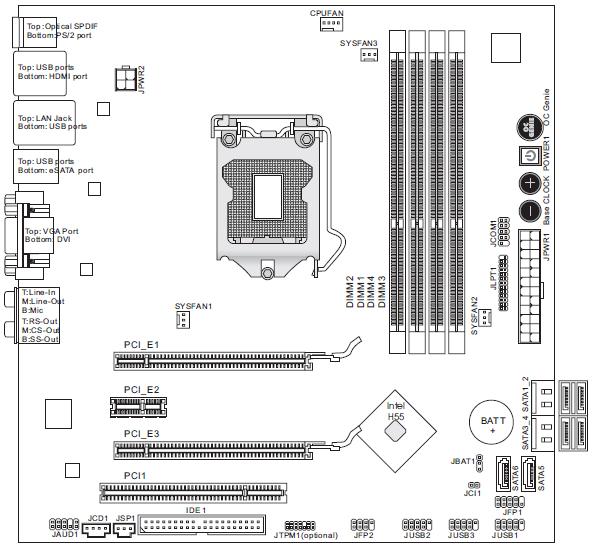

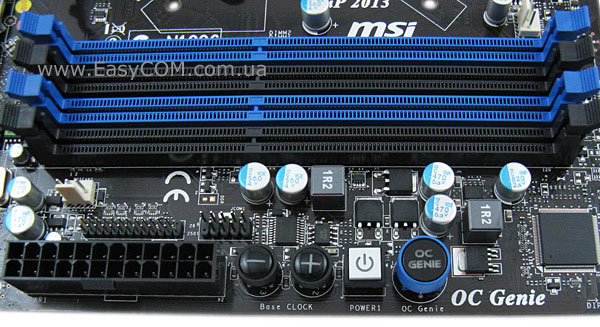

Взагалі, компонування у материнської плати MSI H55M-ED55 вийшло гарним. Єдиний недолік полягає в тому, що засувки слотів оперативної пам'яті можуть перекриватися довгою відеокартою. В іншому все в порядку – роз’єми живлення і порти розміщені по краю, а порти SATA повернені вбік, тому вони не будуть перекриватися відеокартою, але з іншої сторони, в невеликому корпусі не дуже зручно буде підключати до них шлейф.

Система охолодження материнської плати надійно зафіксована гвинтами, а не простими пластиковими засувками, як це часто буває на моделях інших виробників.

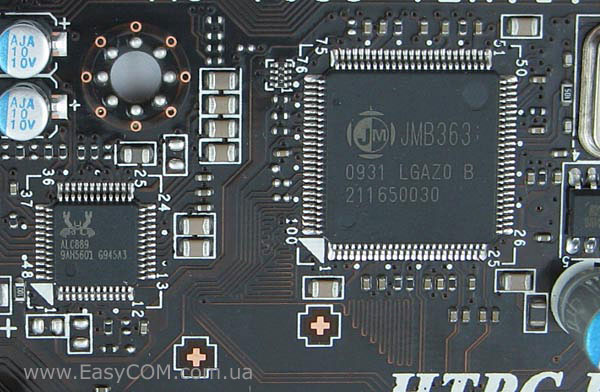

Звукова підсистема материнської плати MSI H55M-ED55 заснована на високоякісному кодеку 8-канального звуку Realtek ALC889. З додаткових контролерів на материнській платі також можна відзначити JMicron JMB363, який підтримує один зовнішній роз’єм еSATA і IDE-порт.

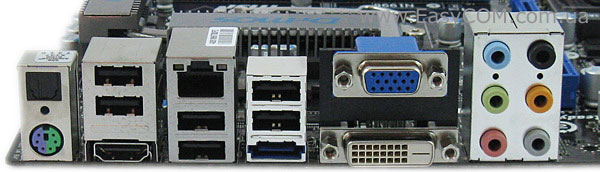

На задню панель материнської плати MSI H55M-ED55 виведені наступні порти:

  • два PS/2 для клавіатури і миші,
  • оптичний S/PDIF,
  • відеовиходи VGA і DVI,
  • інтерфейс високої чіткості HDMI,
  • шість портів USB,
  • порт eSATA,
  • роз’єм RJ45 для мережних з'єднань,
  • шість роз’ємів для 8-канального звуку.

Для підключення вентиляторів на материнській платі MSI H55M-ED55 є чотири роз’єми – як для рішення форм-фактору MicroATX це навіть багато. Роз’єм для процесорного кулера має 4-контактне виконання з підтримкою PWM-режиму живлення, а три інші роз’єми для корпусних вентиляторів звичайні 3-контактні.

BIOS

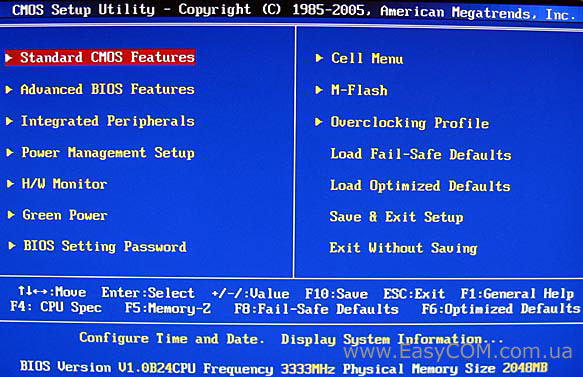

BIOS материнської плати MSI H55M-ED55 заснований на коді від AMI. Прямо в основному меню можна побачити поточну версію BIOS, частоту процесора і об'єм оперативної пам'яті.

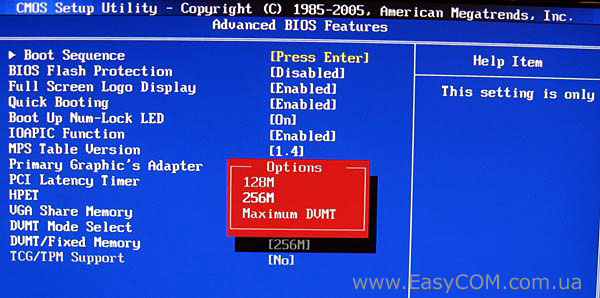

У підменю «Advanced BIOS Features» є можливість встановити об'єм оперативної пам'яті, виділюваної під потреби відеоадаптера. Можливі значення 128 і 256 МБ, а також динамічний, здатний «поглинути» до 1,7 ГБ при необхідності.

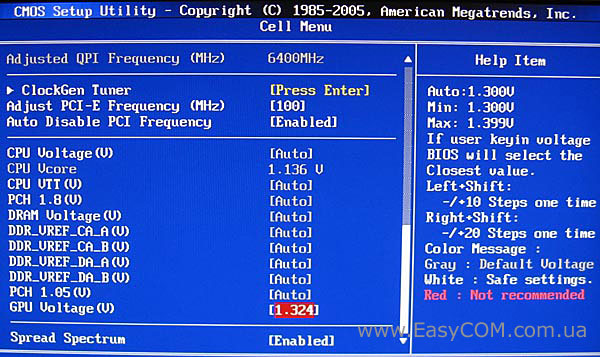

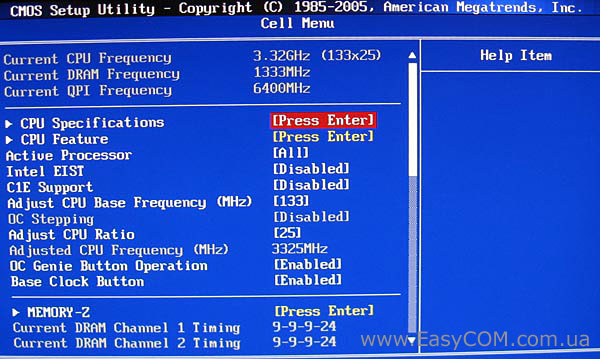

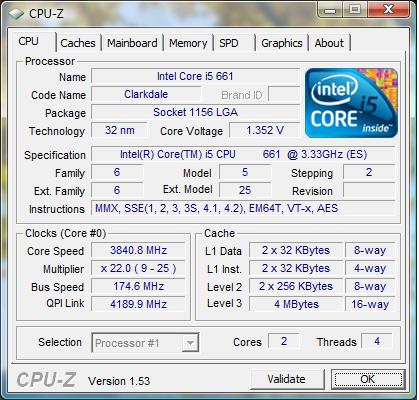

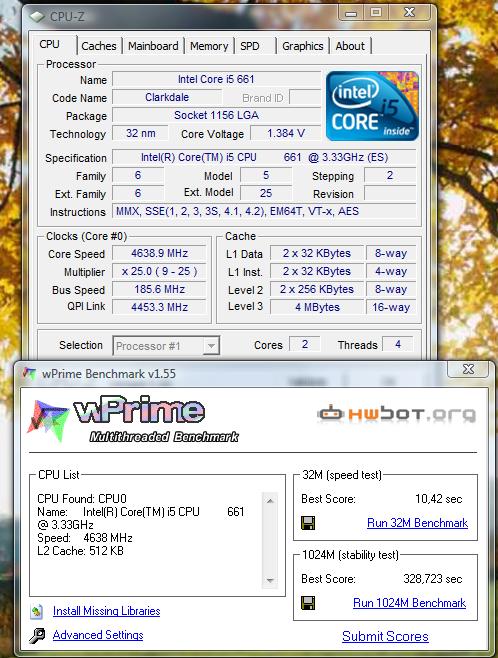

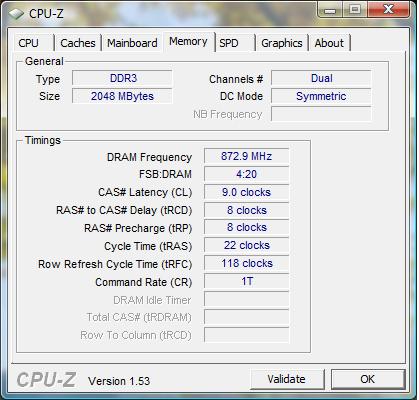

Налаштування системи, що стосуються розгону, зведені в підменю «Cell Menu».

Для полегшення сприйняття всі налаштування, що стосуються розгону, ми зібрали в таблицю.

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

Intel SpeedStep
Intel Virtualization
Intel VT-d
C1E Support
OverSpeed Protection
CPU TM Function
Execute Disable Bit
Intel HT Tech
Intel C-State





Керування активними ядрами процесора

Active Processor Cores

1 - max

1

Опорна частота процесора, МГц

Adjust CPU Base Frequency

100 - 600

1

Множник процесора

Adjust  CPU Ratio

 Залежно від процесора



Опорна частота вбудованого графічного ядра, МГц

Adjust iGPU Base Frequency

133 - 1333

33

Технології авторозгону

OC GENIE





Частота шини PCIE, МГц

Adjust PCIE Frequency

90 - 190

1

Множник оперативної пам'яті

Memory Ratio

Auto, 3, 4, 5



Затримки ОЗП



CAS, RAS to CAS, RAS PRE, RAS ACT, RAS to RAS, REF Cycle, WRITE Recovery, READ to PRE, FOUR ACT WIN

DRAM Timing Mode, Round Trip on CHA, Round Trip on CHB

WRITE to READ DD/DR/SR, READ to WRITE DD/DR/SR, READ to READ DD/DR/SR, WRITE to WRITE DD/DR/SR



Зміна напруги на процесорі, В

CPU Voltage

0,9-2,1 В

0,006

CPU VTT Voltage

0,47 - 2,038

0,003

Напруга на чіпсеті, В

PCH 1.8 (V)

1 - 2,4

0,01

PCH 1.05 (V)

0,451 – 1,953

0,005

Напруга на вбудованому графічному ядрі, В

GPU Voltage

1,3 - 1,399

0,012

Напруга на модулях пам'яті, В

DRAM Voltage

0,906 - 2,405

0,007

Контроль амплітуди напруги процесора, мВ

CPU Amplitude Control

700 - 1000

100

Контроль амплітуди напруги шини PCI-e , мВ

PCIE Amplitude Control

700 - 1000

100

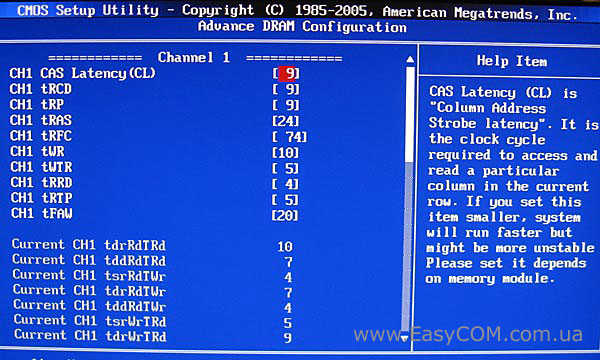

Також в BIOS є можливість змінити всі важливі таймінги (затримки) оперативної пам'яті.

Серед налаштувань керування напругою можна знайти відповідальні за процесор, контролер пам'яті, чіпсет, пам'ять і вбудоване графічне ядро. Діапазон керування напругами досить великий у всіх налаштувань, а крок їх досить малий, що зручно при оверклокінгу або даунклокінгу. Одночасно існують невеликі розбіжності між значеннями, які встановлюються в BIOS і реальними, що доведеться враховувати.

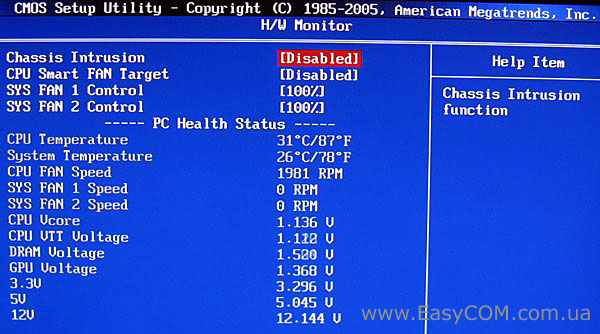

У розділі моніторингу «H/W Monitor» можна стежити за:

  • температурою материнської плати і процесора,
  • швидкістю обертання процесорного кулера і двох корпусних вентиляторів;
  • напругою на ядрі процесора, VTT, пам'яті і GPU;
  • напруга на лінії живлення +5 В, +3,3 В і +12 В.

Крім того, в цьому розділі можна включити функцію автоматичного керування процесорним кулером і задати для його вентилятора мінімальну швидкість обертання від 12,5% до 87,5% з кроком 12,5. Для корпусних же вентиляторів можна визначити лише постійну швидкість обертання складову 50, 70 або 100% від максимально можливої.

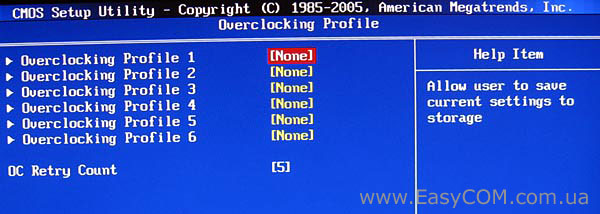

Не зайвим при заняттях оверклокінгом буде і можливість збереження налаштувань BIOS у профіль.
