Огляд і тестування материнської плати MSI B75MA-P45

Ми продовжуємо знайомитися з бізнес-орієнтованими рішеннями від MSI. Не дуже давно в нашій тестовій лабораторії побувала повноформатна материнська плата MSI B75A-G43. Сьогодні ж ми розглянемо більш компактне рішення, що підходить для складання компактних офісних «робочих коників». Перед тим, як перейти безпосередньо до огляду, пропонуємо вам ознайомитися з докладними характеристиками використаного чіпсету.

Не зайвим буде нагадати, що основними особливостями Intel B75 Express є: гарантована підтримка процесорів сімейств Intel Sandy Bridge і Ivy Bridge, портів SATA 6 Гбіт/с і USB 3.0, шини PCI, а також ряду технологій, які суттєво полегшують адміністрування, усунення неполадок і захист інформації на робочих станціях.

Сьогодні ми знайомимося з материнською платою MSI B75MA-P45, яка виконана у форм-факторі Micro-ATX і позиціонується виробником як компактний і доступний рішення для бізнесу. Варто відзначити, що в модельному ряді MSI, за станом на літо 2012 року, присутні три материнські плати на чіпсеті Intel B75 Express. Для більш наочного порівняння пропонуємо ознайомитися з наведеною нижче порівняльною таблицею:



B75MA-P45

MSI B75A-G43

B75MSIE33

USB 3.0
(внутрішні/зовнішні)

2/2

2/2

2/2

USB 2.0
(внутрішні/зовнішні)

4/4

4/4

4/4

PCI-E 3.0 x16

1

1

1

PCI-E 2.0 x4

-

1

-

PCI-E 2.0 x1

1

2

1

PCI

1

3

1

Відео виходи

VGA
DVI

VGA
DVI
HDMI

VGA
HDMI

SATA 3Gb/s

5

5

3

SATA 6Gb/s

1

1

1

Wifi/Bluetooth

Немає /Немає

Немає/Немає

Немає/Немає

Фази живлення

5

5

5

Формат

Micro-ATX

ATX

Micro-ATX

Вартість

78 дол. США

85 дол. США

68 дол. США

Потрібно також окремо відзначити, що MSI B75A-G43 виділяється не тільки форматом, але і підтримкою концепції «Military Class III», яка передбачає використання високоякісних компонентів, а саме тонкоплівкових танталових конденсаторів, а також дроселів з феритовою серцевиною. Інші дві плати є практично ідентичними, за винятком деяких відмінностей, які вказані в таблиці.

Також варто відзначити, що всі три плати, як і більша частина продуктів на базі чіпсету Intel B75 Express, оснащуються програмно-апаратним пакетом Intel Small Business Advantage, який включає наступні функції:

  • Резервування і відновлення даних в автоматичному режимі за допомогою фірмових утиліт, запуск яких можливо запланувати на час поза роботою (Auto Backup);
  • Енергозберігаюча опція (Energy Saver) дозволяє налаштувати схему енергоспоживання комп'ютера, щоб знизити витрати на електроенергію, а також встановити розклад включення і виключення ПК;
  • PC Health Center — рішення, здатне помітно спростити адміністрування і обслуговування офісних комп'ютерів завдяки можливості планування і запуску всіх необхідних операцій у заданий час без втручання користувача або системного адміністратора;
  • Функція Software Monitor дозволяє здійснювати моніторинг за роботою антивірусних додатків, а у випадку порушення їх роботи, система може автоматично направляти повідомлення користувачу про помилку;
  • Функція Intel Wireless Display при використанні фірмового Wi-Fi модуля Intel забезпечує підтримку підключення бездротових дисплеїв до системної плати MSI B75A-G43;
  • Опція з назвою USB Blocker, як можна догадатися з назви, дозволяє блокувати підключення небажаних USB-пристроїв до ПК, що допоможе уникнути несанкціонованого копіювання інформації.



А зараз пропонуємо перейти безпосередньо до огляду материнської плати MSI B75MA-P45:

Специфікації материнської плати MSI B75MA-P45:

Виробник

MSI

Модель

B75MA-P45

Чіпсет

Intel B75 Express

Процесорний роз’єм

Socket LGA 1155

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3 другого і третього покоління

Використовувана пам'ять

1066/1333/1600*/1800*(OC)/2000*(OC)/2200*(OC)/2400*(OC) МГц
*підтримка можлива тільки при наявності 22 нм. процесора Intel

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слота з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 16 3.0 (x16)
1 x PCI Express x1
1 x PCI

Дискова підсистема

Чіпсет Intel B75 Express підтримує:
5 x SATA 3 Гбіт/с порти з підтримкою до 5 пристроїв SATA 3 Гбіт/с
1 x SATA 6 Гбіт/с порти з підтримкою до 1 пристрою SATA 6 Гбіт/с

LAN

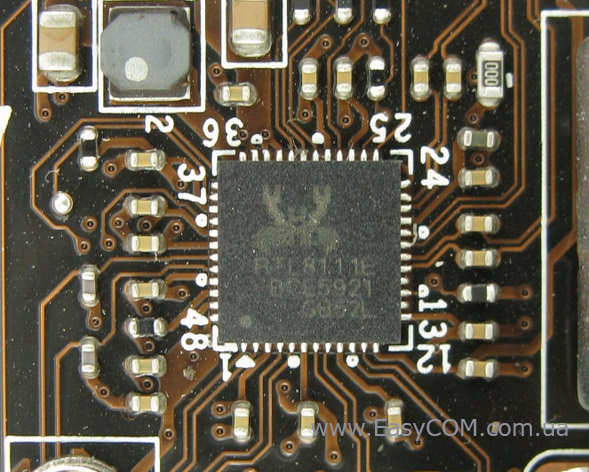

1 x гігабітний мережний контролер Realtek 8111E (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC887
2/4/5.1/7.1-канальний звук

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Вентилятори

1 x роз’єм вентилятора CPU (4-пін)
2 x роз’єми підключення системних вентиляторів (4 і 3-пін)

Охолодження

Алюмінієвий радіатор південного мосту

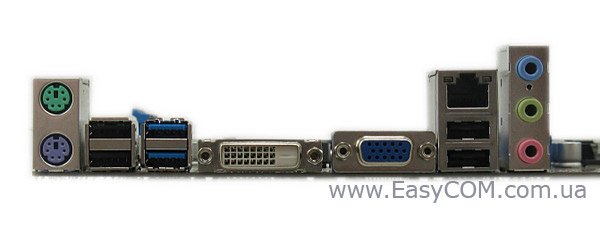

Зовнішні порти I/O

1 x DVI-D
1 x VGA
1 x LAN (RJ45)
2 x USB 3.0
4 x USB 2.0
3 x Аудіо порти
2 x PS/2

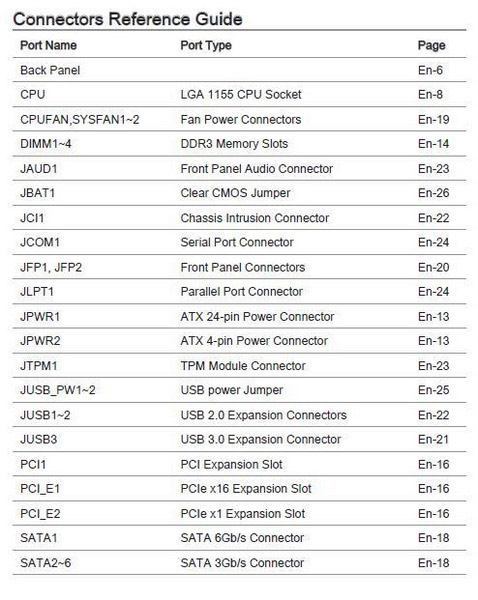

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 ( 19-пін)
2 x USB 2.0 кожний з підтримкою підключення двох USB 2.0
1 x порт SATA 6 Гбіт/с
5 x портів SATA 3 Гбіт/с
1 x коннектор виводу звуку на передню панель
1 x блок коннекторів передньої панелі
1 x джампер для скидання CMOS
1 х TPM
1 x COM
1 x LPT

BIOS

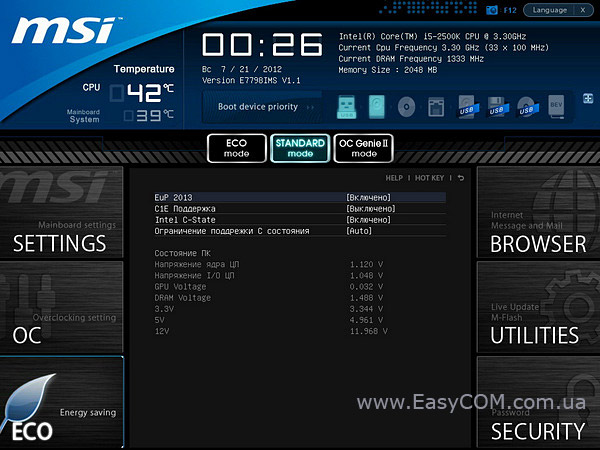

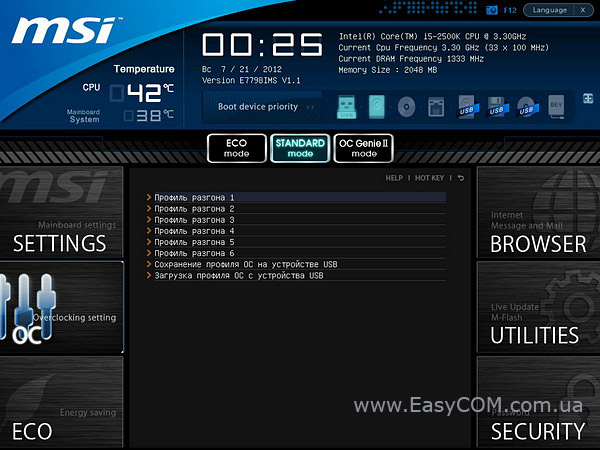

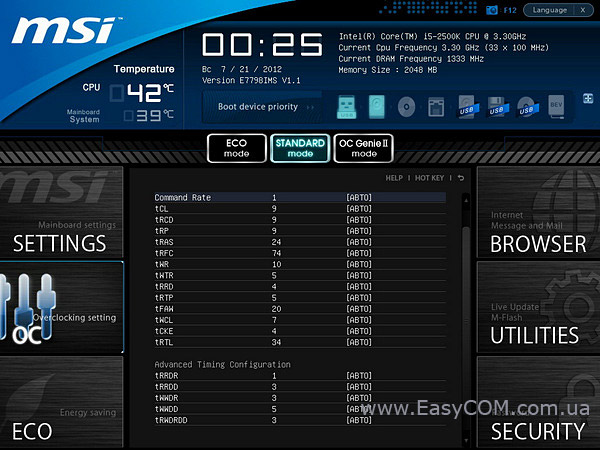

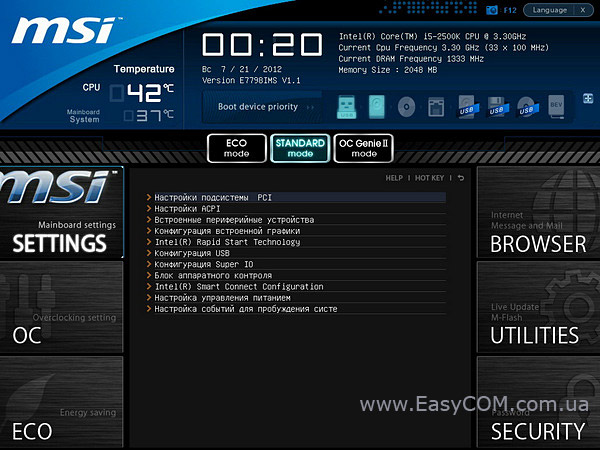

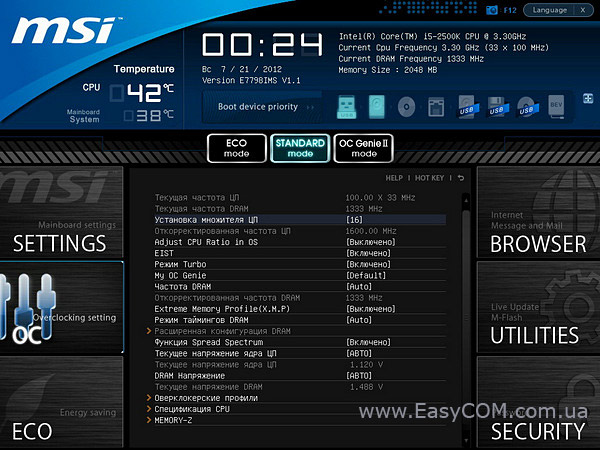

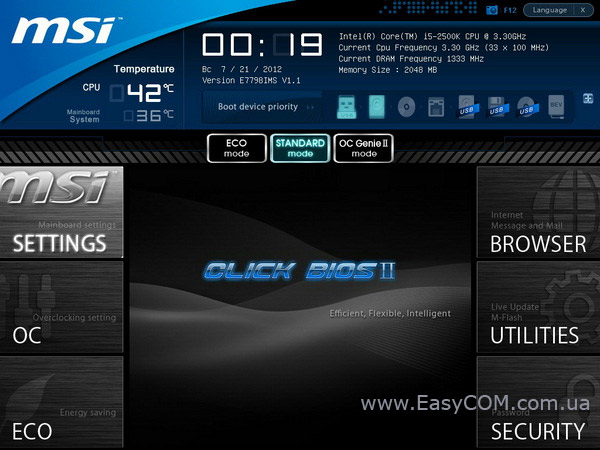

MSI ClickBIOS II

Комплектація

посібник користувача;
брошура з опис гарантії;
диск з драйверами і утилітами;
2 x кабелі SATA;
заглушка інтерфейсної панелі.

Форм-фактор,
розміри, мм

Micro-ATX
225 х 244

Сайт виробника

ua.msi.com
Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Упаковка і комплектація

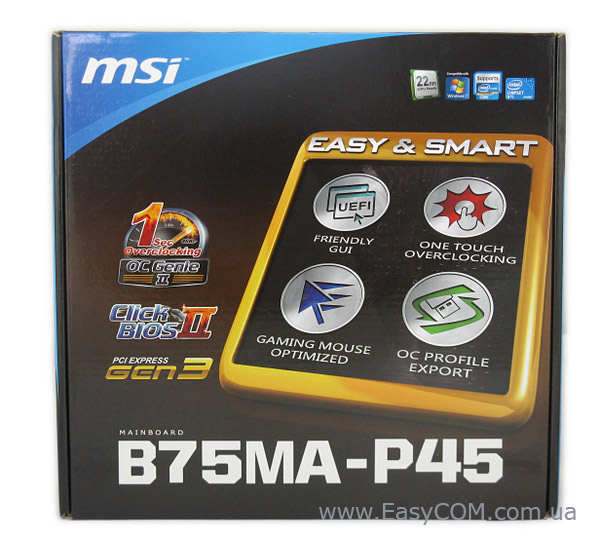

Упаковка материнської плати MSI B75MA-P45 оформлена у звичному для компанії MSI стилі: коробка з щільного картону з поліграфією, виконаної в стриманій колірній гамі. На лицьовій частині основна увага сфальцьована на технології «Easy & Smart», яка поєднує в собі такі переваги, як:

  • «Дружній» інтерфейс BIOS – «ClickBIOS II»;
  • Розгін системи натисканням однієї кнопки - «OC Genie 2»;
  • Оптимізація роботи портів USB для використання з ігровою мишею;
  • Функція експорту і імпорту профілів розгону користувача з зовнішнього USB накопичувача.

Також на упаковці повторно відзначена підтримка технології автоматичного розгону «OC Genie 2», яка за одну секунду дозволяє розігнати комп'ютерну систему за допомогою натискання всього однієї кнопки, що є в комплекті фірмоврї утиліти. Варто відзначити, що застосований на материнській платі чіпсет не підтримує збільшення множника на процесорі, відповідно, розгін здійснюється за допомогою невеликого збільшення опорної частоти, частоти вбудованого відеоядра і частоти пам'яті, що в підсумку дасть зовсім невеликий приріст швидкості.

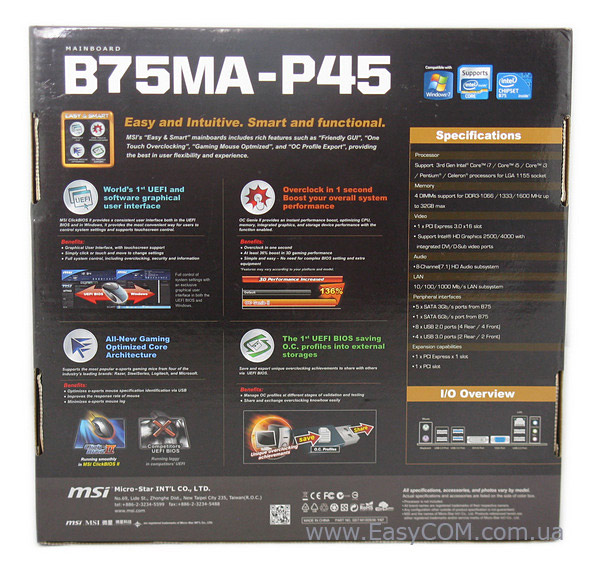

На звороті коробки виробник детально описав фірмову концепцію «Easy & Smart», а також помістив докладну специфікацію плати і фотографію інтерфейсної панелі.



Комплект поставки стандартний. У комплекті з MSI B75MA-P45 поставляється:

  • Документація;
  • Диск з драйверами і утилітами;
  • Два SATA-шлейфа;
  • Заглушка інтерфейсної панелі.

Дизайн і особливості плати

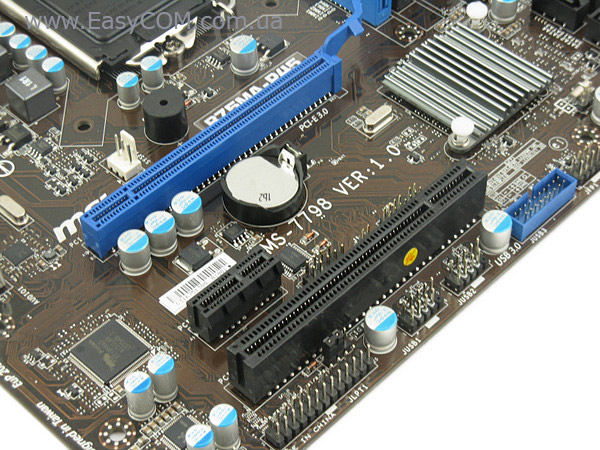

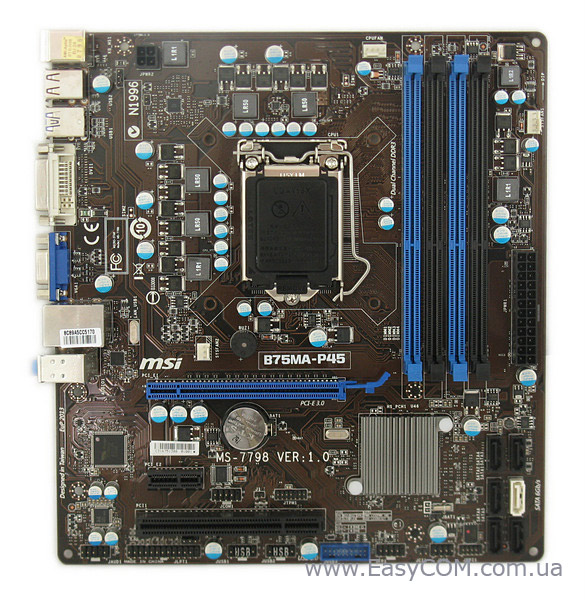

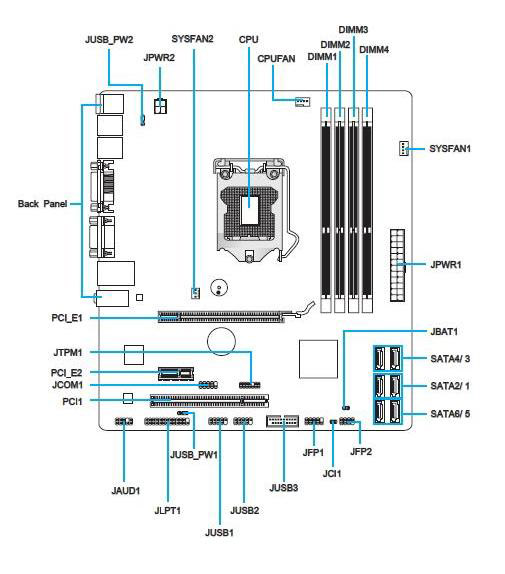

Дизайн материнської плати MSI B75MA-P45 типовий для Micro-ATX моделей компанії. Плата заснована на текстоліті коричневого кольору. Загальний колір оформлення досить нудний, але для материнської плати для бізнесу це не критично. Компонування плати виконане обмірковано, ніяких серйозних недоліків протягом тестування не виявлено. Серед дрібних негативних особливостей можна відзначити не саме зручне розташування колодки підключення виносної панелі з портами USB 3.0, яку розташували в нижній частині плати. Більш доречно вона б виглядала на правій стороні текстоліту. Всі інші порти і роз’єми розміщені на оптимальних місцях, роз’єм підключення живлення розміщений на краях плати, що буде зручно при прокладанні проводів і кабелів у системному блоці.

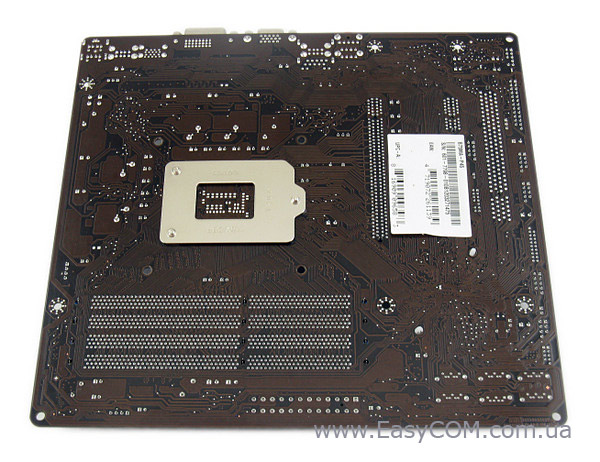

Незважаючи на невеликий розмір плати, всі компоненти без проблем помістилися на лицьовій поверхні. На звороті розташована підсилювальна пластина роз’єму Socket LGA1155 виробництва Lotes, що забезпечує можливість встановлення досить потужних систем охолодження, які можуть знадобитися при тривалій роботі і високих обчислювальних навантаженнях на процесор.

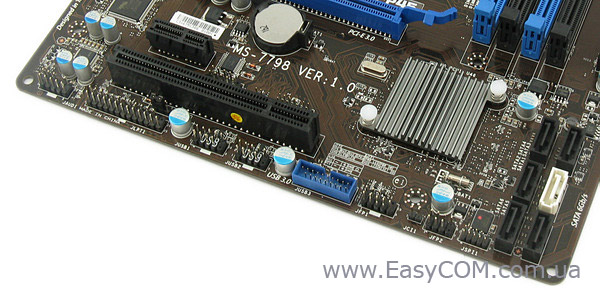

У нижній частині материнської плати розташовані роз’єми підключення внутрішніх портів USB. Всього ж на платі реалізовано вісім портів USB 2.0: 4 на інтерфейсній панелі і 4 внутрішніх. Поруч розташовані колодки підключення передньої панелі, аудіо роз’єми фронтальної панелі, порти COM і LPT, а також порт для підключення модуля TPM. Як ми вже згадували раніше, колодка підключення виносної панелі з двома портами USB 3.0 (у комплекті не поставляється) також розташована в нижній частині плати. Всього ж на платі реалізовано чотири порти USB 3.0: 2 на інтерфейсній панелі і 2 внутрішніх.

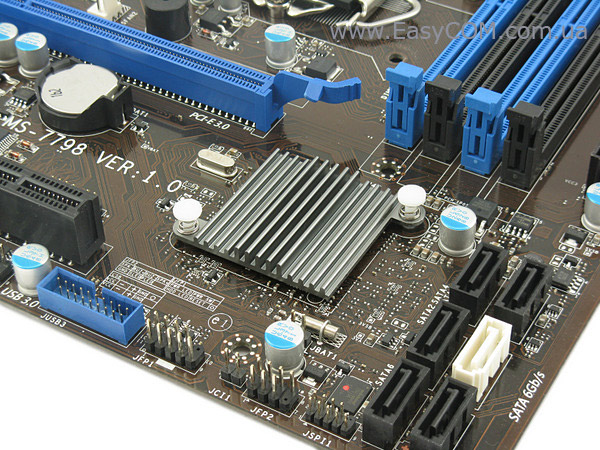

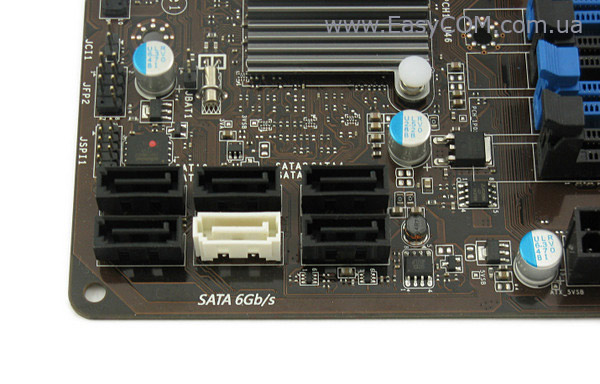

На правій стороні материнської плати, перпендикулярно її поверхні, розташовані шість портів SATA. П'ять портів SATA 3 Гбіт/с чорного кольору і один SATA 6 Гбіт/с білого кольору, всі вони реалізовані силами чіпсету Intel B75 Express. Порти розташовані на достатньому віддаленні від слотів PCI Express, так що навіть найбільш довгі плати розширення не зможуть завадити підключити накопичувачі. Трохи вище 24-х контактного роз’єму живлення розташований один з двох «коннекторів» для підключення системних вентиляторів.

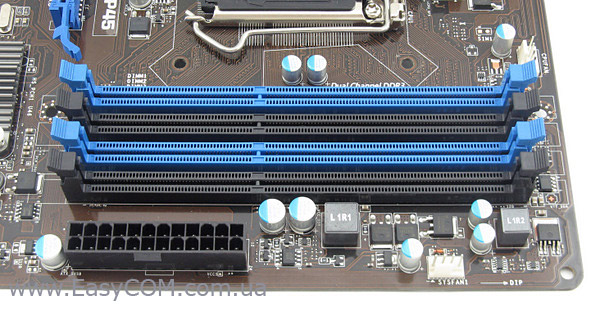

Системна плата MSI B75MA-P45 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками по обидва боки. Оперативна пам'ять може працювати у двоканальному режимі, для його реалізації модулі пам'яті необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, що працюють на частотах 1600/1333/1066 МГц у номінальному режимі і до 2400 МГц у розгоні. Максимальний об'єм пам'яті може становити 32 ГБ, чого повинно вистачити у більшості випадків. Частоти від 1600 МГц і вище, доступні тільки при встановленні процесора від Intel третього покоління, виконаного по 22 нм процесу.



Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету. Закріплений радіатор за допомогою пластикових кліпс на пружинках.

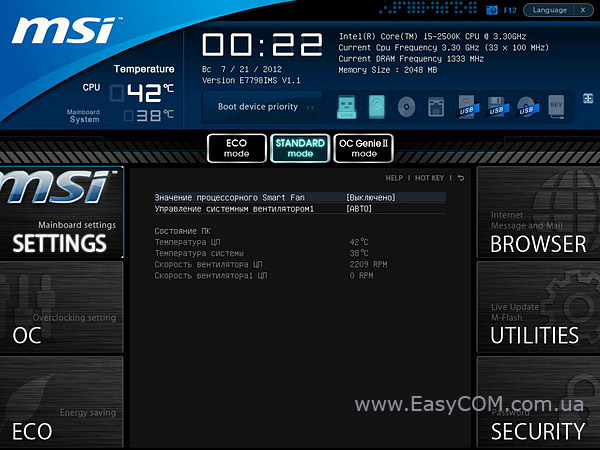

Протягом тестування плати температура не перевищувала 47°C, що є досить непоганим результатом для материнської плати, яка не призначена для розгону.

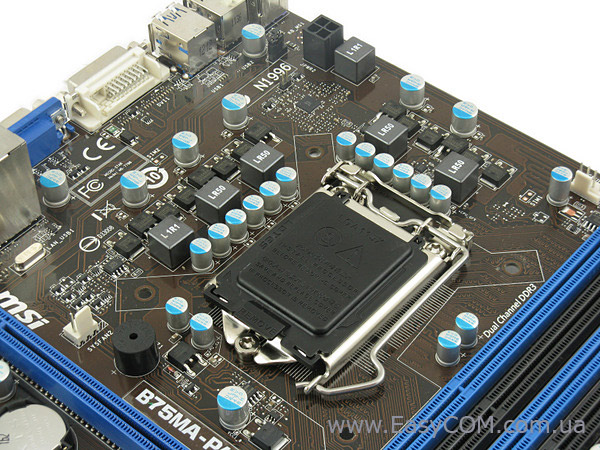

Розташування Socket LGA1155 і опорної пластини стандартне. Живлення процесора здійснюється по 5-фазній схемі для обчислювальних ядер і додаткових вузлів.

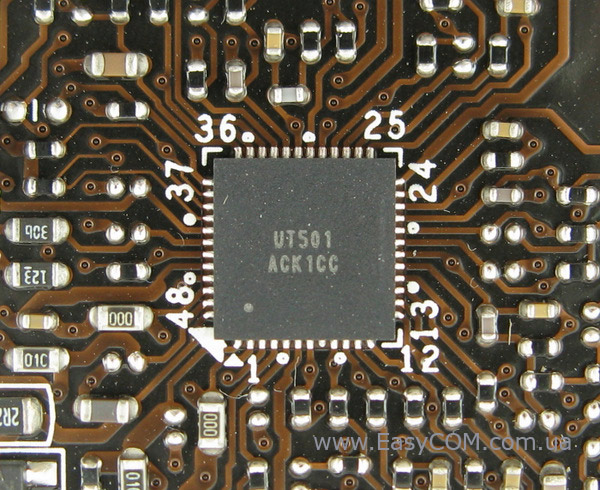

Сам перетворювач заснований на ШІМ-контролері UT501, який підтримує активне перемикання фаз живлення для підвищення рівня ККД.

Для живлення MSI B75MA-P45 призначені основний 24-х і додатковий 4-контактний роз’єми.
