Огляд і тестування материнської плати MSI A75MA-G55

Сьогодні в нашій тестовій лабораторії виявився ще один представник стрімко зростаючої кількості рішень, заснованих на логіці AMD A75, яка призначена для роботи з APU AMD Llano. Рішення, випущене компанією MSI, виконане в форм-факторі MicroATX, що робить його більш доступним і найбільш придатним у якості основи для компактного домашнього медіацентра або робочої системи. Водночас, незважаючи на статус доступного рішення, розглянута сьогодні плата має у своєму розпорядженні комплект поставки не зовсім звичайний для плати такого рівня. Але, як відомо: якщо десь дають, то десь відбирають. У даному огляді ми довідаємося, чи справедливо це ствердження для материнської плати MSI A75MA-G55.

MSI A75MA-G55

Специфікації материнської плати MSI A75MA-G55:

Виробник

MSI

Модель

A75MA-G55

Чіпсет

AMD A75 FCH (Hudson D3)

Процесорний роз’єм

Socket FM1

Підтримувані процесори

AMD A & E2 серій

Використовувана пам'ять

DDR3 1600/1333/1066 МГц

Підтримка пам'яті

4 x 240-контактних DIMM двоканальної архітектури до 64 ГБ

Вбудована графіка

APU (серія Radeon HD 6000):
1 x D-Sub 1920x1600
1 x DVI-D 1920x1200
1 x HDMI 1920x1200

Слоти розширення

1 x PCI-E x16 підтримує x16 ліній PCI-E
1 x PCI-E x16 підтримує x4 ліній PCI-E
1 x PCI-E x1
1 x PCI

Дискова підсистема

Чіпсет AMD A75 підтримує:
6 x SATA 6.0 Гб/с;
з можливістю організації SATA RAID 0, 1, 10 і JBOD.

LAN

Гігабітний мережний контролер RTL8111E

Звукова підсистема

Realtek ALC887, 8-канальний High-Definition Audio кодек

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор на FCH
Алюмінієвий радіатор на MOSFET

Роз’єми для вентиляторів

1 x CPU
2 x корпусний вентилятор

Зовнішні порти I/O

1 x PS/2 (клавіатура/миша)
1 x DVI-D
1 x D-Sub
1 x HDMI
1 x LAN (RJ45) порт
2 x USB 3.0
4 x USB 2.0
8-канальний аудіо вихід

Внутрішні порти I/O

2 x USB 2.0 (до 4 додаткових)
1 x USB 3.0 (2 додаткових, 19-pin роз’єм)
6 x SATA 6.0 Гб/с
1 x LPT порт
1 x COM порт
1 x TPM
Аудіо роз’єми передньої панелі
Роз’єм системної панелі

BIOS

32 Mb Flash ROM, AMI BIOS, PnP, DMI v2.0, WfM2.0, SM BIOS V2.6, ACPI V2.0a

Фірмові технології

OC Genie II
Military Class II
ClickBIOS
Winki 3
i-Charger
M-Flash
USB Safeguard
Live Update 5

Комплектація

Посібник користувача;
2 x SATA 6.0 Гб/с кабелі;
1 x задня планка з двома роз’ємами USB 3.0;
1 x перехідник живлення Molex - SATA;
заглушка задньої панелі;
диск з драйверами і утилітами.

Форм-фактор, розміри, мм

MicroATX
244 x 244

Сайт виробника

http://ua.msi.com/
Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Почнемо з того, що в офіційних специфікаціях даної материнської плати присутній не зовсім зрозумілий момент – незважаючи на те, що вбудований в APU Llano двоканальний контролер пам'яті забезпечує гарантовану підтримку модулів пам'яті стандарту DDR3, що працюють на частотах аж до DDR3 1866, інформація про підтримку модулів DDR3 1866 платою MSI A75MA-G55 з якихось причин відсутня. Що це – помилка в описі плати або ж особливість даного рішення? Нижче, протягом тестування ми обов'язково перевіримо дану обставину.

MSI A75MA-G55

Материнська плата MSI A75MA-G55 поставляється в компактній картонній коробці з якісною поліграфією. Центральну частину лицьової сторони упаковки займає велика емблема фірмової концепції MSI Military Class II, у нижній частині великими літерами є найменування моделі материнської плати. Крім того, тут можна знайти декілька додаткових піктограм, що вказують на ті чи інші особливості виробу, серед яких можна відзначити підтримку інтерфейсів USB 3.0 і SATA 6 Гб/с, а також наявність на платі HDMI-інтерфейсу, хоча перші два і є стандартом для всіх рішень на FCH A75.

MSI A75MA-G55

На звороті коробки є розширена інформація про особливості концепції Military Class II, реалізації інтерфейсів USB 3.0 і SATA 6 Гб/с, пропонується опис вбудованої операційної системи Winki 3 на ядрі Linux для швидкого виходу в інтернет. У нижньому правому куті знаходиться малюсіньке зображення конфігурації інтерфейсної панелі розглянутого рішення.

MSI A75MA-G55

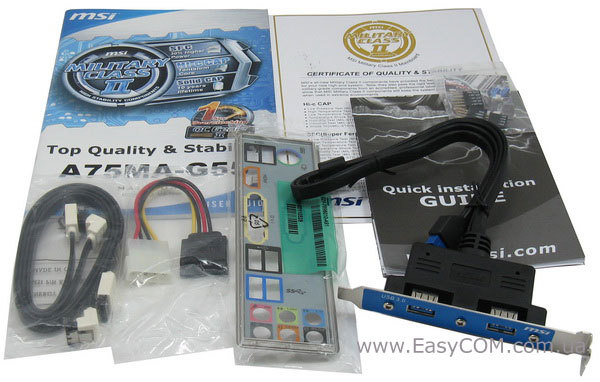

Комплект поставки материнської плати MSI A75MA-G55 містить у собі наступні елементи:

  • посібник користувача;
  • 2 x SATA 6.0 Гб/с кабелі;
  • 1 x модуль з двома роз’ємами USB 3.0 для розширення функціонала інтерфейсної панелі;
  • 1 x перехідник живлення Molex - SATA;
  • заглушку інтерфейсної панелі;
  • диск з драйверами і утилітами.

Досить щедра комплектація, як для материнської плати такого рівня. Звичайно таке додаткове обладнання як, наприклад, модуль з портами USB 3.0, не поставляється з бюджетними рішеннями – напевно, є якісь причини, чому це зробив розробник. Але в жодному разі наявність додаткового обладнання підвищує вартість продукту, що для сегмента, на який націлена розглянута плата, вже не так добре.

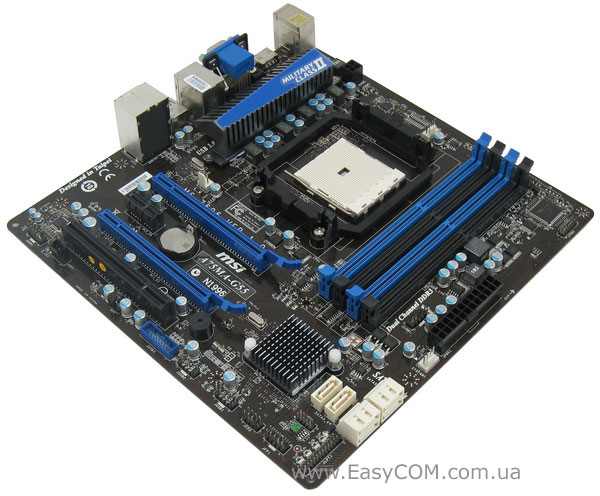

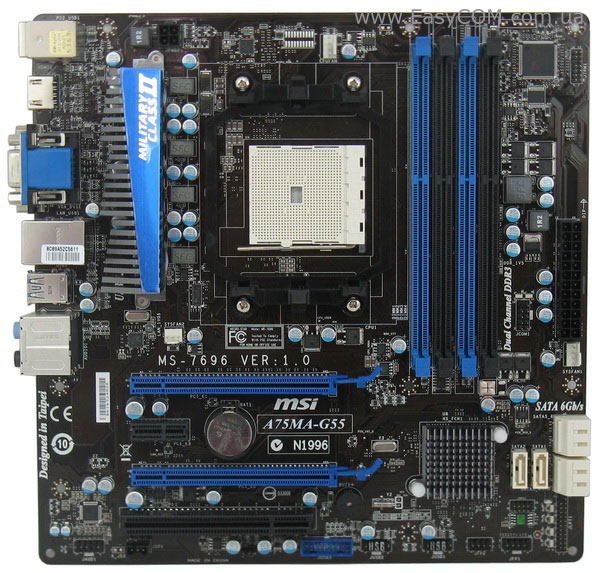

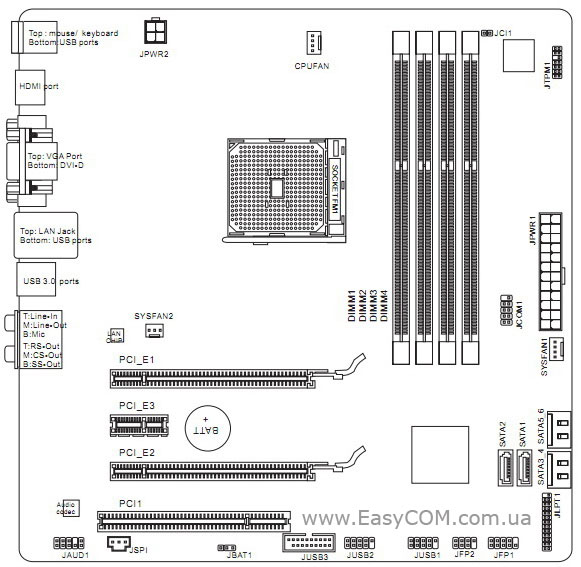

Оскільки розглянута материнська плата MSI A75MA-G55 виконана у форм-факторі MicroATX, вона має скромні габарити 244x244 мм і ряд характерних для компактного формату компромісних компонувальних рішень. Так, всі найбільш важливі порти і роз’єми розташовані зручно по краям плати, а ось другорядні, такі, як COM, LPT і TPM розкидані по всій правій стороні плати, що вже не зовсім зручно. Втім, те, що перелічені порти на розглянутій материнській платі взагалі присутні, є її перевагою, тому що їх наявність дозволяє розширити можливості даної моделі. Не самим позитивним моментом у компонуванні MSI A75MA-G55 є близьке сусідство слотів під оперативну пам'ять з процесорним роз’ємом – при встановленні досить широкого процесорного кулера модулі пам'яті, оснащені радіаторами, можуть і не поміститися. Наступною особливістю розглянутого приладу є відсутність укріплених монтажних отворів по лівій і правій стороні нижнього краю друкованої плати – замість них розташовані звичайні круглі отвори, які можна зміцнити за допомогою спеціальних підставок, що поставляються з більшістю комп'ютерних корпусів.

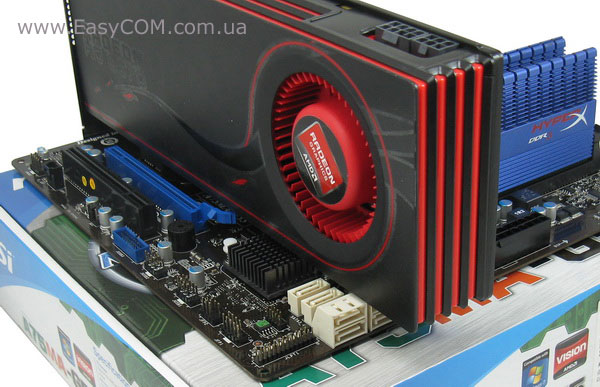

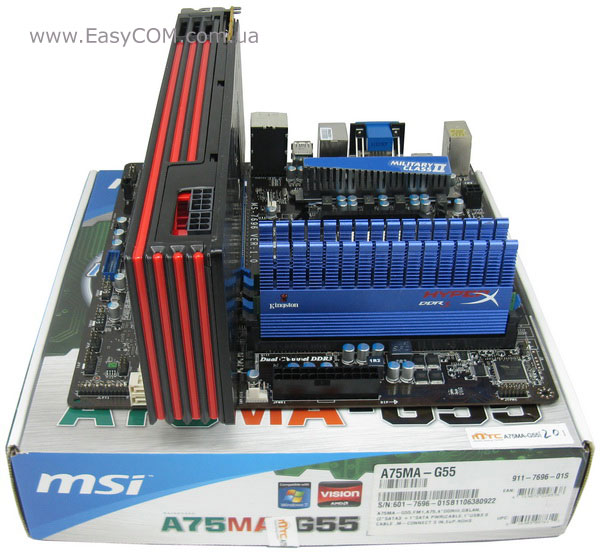

Якщо на розглянутій материнській платі в якості дискретного відео буде використовуватися великогабаритна відеокарта з двослотовою системою охолодження, її встановлення заблокує доступ до засувок слотів оперативної пам'яті, і для того, щоб переставити або поміняти модулі доведеться демонтувати і відеокарту.

З даного ракурсу виявляємо, що корпус великого відеоприскорювача заважає, якщо зовсім не виключає, можливість підключення до двох вертикально орієнтованих портів SATA. Щоправда, великі і дорогі відеокарти будуть встановлені на окремі екземпляри MSI A75MA-G55, тому що плата належить до бюджетного класу.

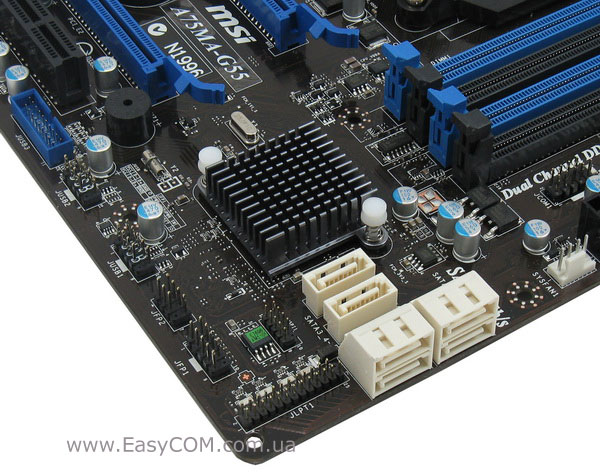

Прихована під компактним радіатором прогресивна мікросхема AMD A75, яка виконує функції південного мосту, забезпечує підтримку шести портів SATA 6 ГБ/с з можливістю організації SATA RAID рівнів 0, 1, 10 і JBOD, а також має інтегровану підтримку чотирьох портів USB 3.0. Два порти USB 3.0 виведені на інтерфейсну панель, а ще два можна вивести на задню панель системного блоку за допомогою присутнього в комплекті виносного модуля, підключивши його до 19-контактного роз’єму USB 3.0, який розташований на самій платі.

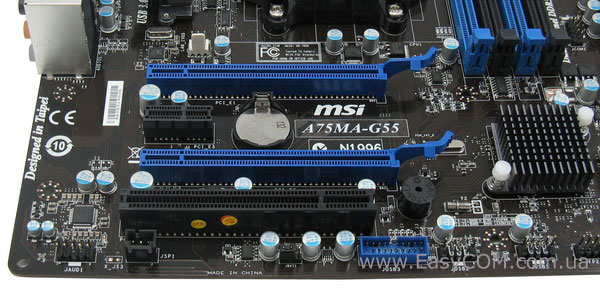

Для підключення карт, що забезпечують додатковий функціонал, материнська плата MSI A75MA-G55 має чотири слоти розширення, що є стандартом для форм-фактору MicroATX. Розглянута материнська плата має два PEG-слота PCI-Express x16, щоправда, повношвидкісним є тільки той, який розташований ближче до процесорного роз’єму. До другого PEG-слоту підведені тільки 4 лінії PCI-E, тому використовувати його доцільно для підключення інших карт розширення, а не другої відеокарти. Крім двох слотів PCI-Express x16 на розглянутій платі є по одному PCI-Express x1 і PCI.

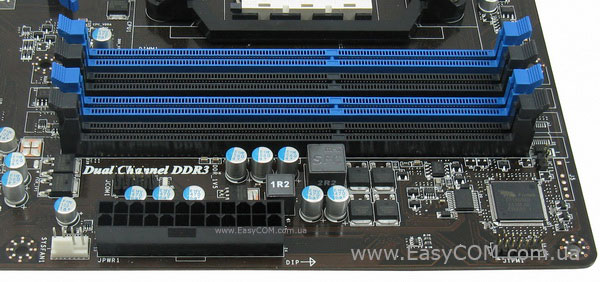

APU Llano має вбудований двоканальний контролер пам'яті DDR3, з гарантованою підтримкою модулів, що працюють на частотах аж до 1866 МГц, щоправда, як вже було сказано вище, у специфікаціях MSI A75MA-G55 максимальна підтримувана частота пам'яті з якихось причин обмежена 1600 МГц. Помилка це чи ні, ми перевіримо нижче, коли доберемося до тестування плати.

APU забезпечує максимально можливий об'єм банків пам'яті, рівний 64 ГБ, досягти який можна встановивши чотири модулі ємністю 16 ГБ. У цій же області друкованої плати можна помітити роз’єми COM і TPM, яким не вистачило місця в нижній частині материнської плати.

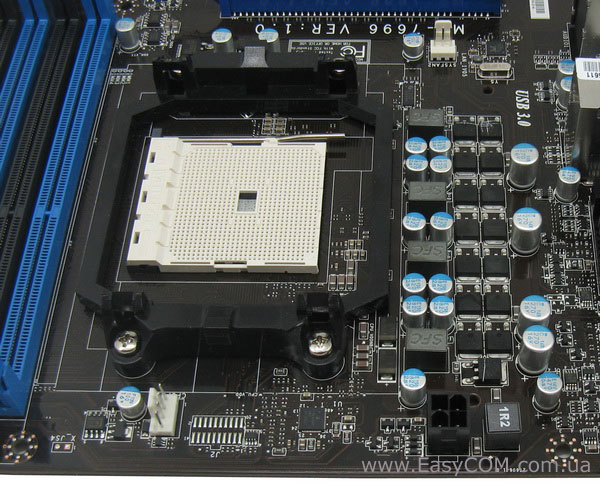

Для подачі енергії на APU на материнській платі MSI A75MA-G55 використовується простий  чотирифазний стабілізатор живлення, енергія на який подається за допомогою 4-контактного роз’єму ATX12V, а в якості ШІМ-контролера використовується мікросхема ASL6328. Мала кількість фаз стабілізатора, з одного боку, не сприяє проведенню оверклокерських експериментів на ASUS F1A75-M, але, з іншого боку, компоненти, з яких побудований вузол живлення, вирізняються високою надійністю при звичайних умовах експлуатації, бо, за заявою виробника, всі вони відповідають фірмовій концепції «Military Class II» - вимоги до військової електроніки. До складу елементної бази входять: танталові конденсатори, дроселі з феритовою серцевиною, високоякісні твердотільні конденсатори. Таким чином, можна припустити, що така конфігурація системи живлення більш орієнтована на надійність і довгий термін роботи, ніж на розгін, що є перевагою в бюджетному класі, до якого належить материнська плата MSI A75MA-G55.

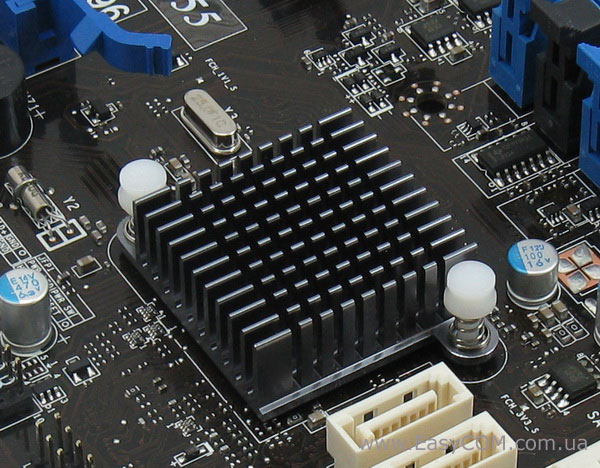

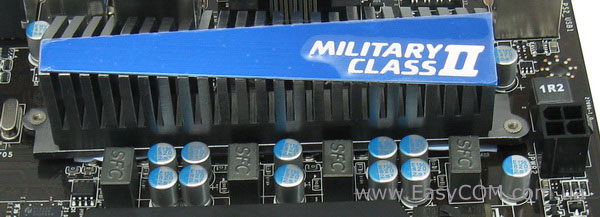

Для охолодження нагрітих елементів материнської плати MSI A75MA-G55 використовуються два алюмінієві радіатори: скромний радіатор на мікросхемі AMD A75, що кріпиться на пластикових засувках, і більш масивний радіатор, яких охолоджує силові елементи стабілізатора живлення процесора і використовує більш надійне гвинтове кріплення. Найбільш висока температура під час тестування материнської плати була зафіксована на радіаторі південного моста і становила 47°C, що є цілком прийнятним значенням.

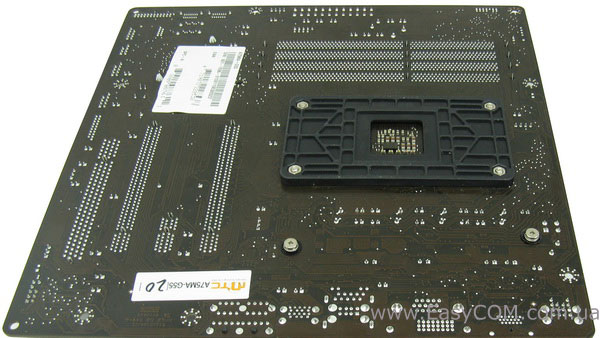

На звороті розглянутої материнської плати є велика опорна пластина з пластмаси, яка надає додаткову жорсткість рамці для кріплення процесорного кулера.

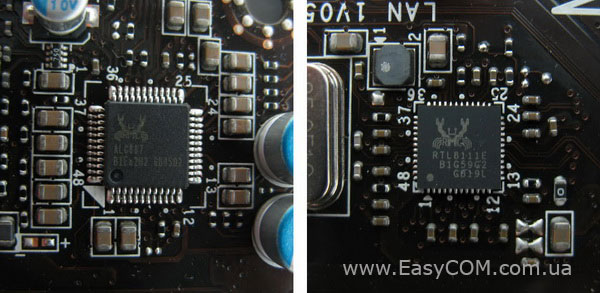

Звукова підсистема MSI A75MA-G55 заснована на HDA-кодеку 8-канального звуку Realtek ALC887, а для підтримки мережних з'єднань слугує гігабітний LAN-контролер RTL8111E.

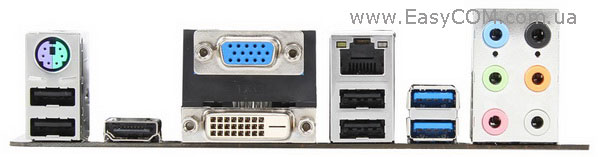

На інтерфейсну панель материнської плати MSI A75MA-G55 виведені наступні порти і роз’єми:

  • 1 x PS/2 (клавіатура/миша);
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x LAN (RJ45) порт;
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 8-канальний аудіо вихід.

Для виводу зображення з вбудованого в APU відеоядра є відразу три найпоширеніші відеоінтерфейси, використовуваних для підключення як цифрових, так і аналогових дисплеїв. Деяким недоліком розглянутої материнської плати є відсутність можливості одержання окремо цифрового аудіосигналу, тим більше що плата має досить пристойний 8-канальний вбудований аудіокодек – роз’єми S/PDIF відсутні як на інтерфейсній панелі, так і на самій платі.

Для організації додаткового охолодження всередині системного блоку на материнській платі MSI A75MA-G55 є один 4-контактний і один 3-контактний роз’єм під системні вентилятори.

EFI BIOS

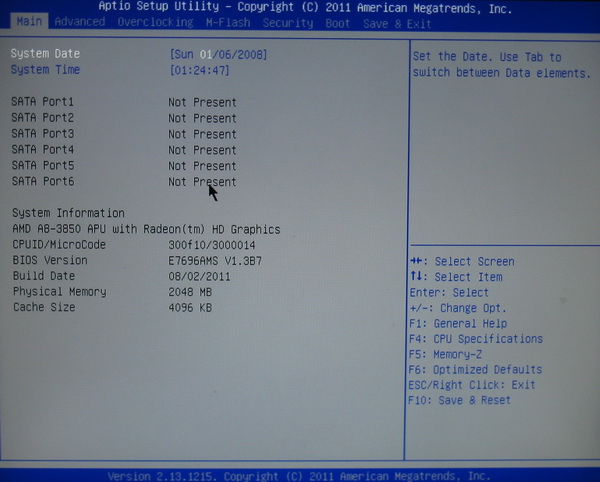

Материнська плата MSI A75MA-G55 у якості попереднього завантаження використовує варіацію EFI BIOS, яка заснована на інтерфейсі Aptio розробки AMI. Інтерфейс Aptio відрізняється від графічних оболонок інших виробників тим, що він найбільше схожий на ту BIOS, яку ми звикли бачити до появи EFI, при цьому налаштування можна проводити за допомогою мишки.

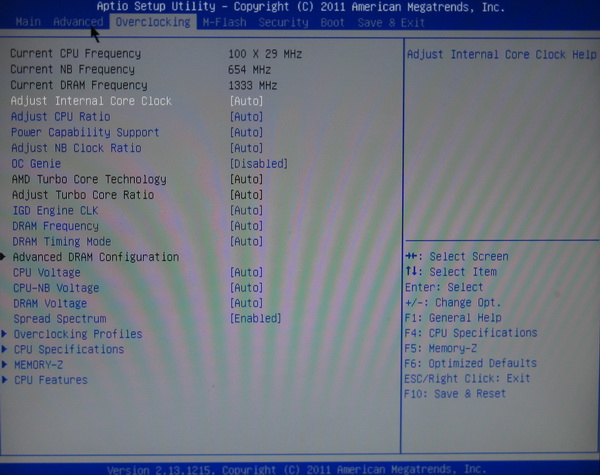

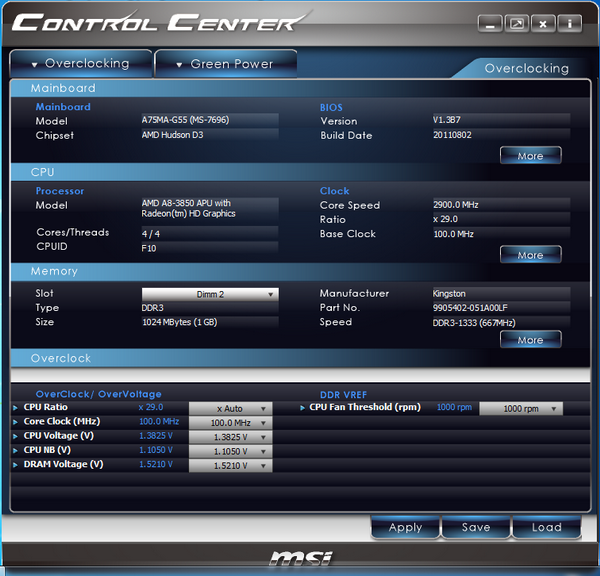

Всі призначені для розгону налаштування, яких, до речі, мінімальна кількість, зосереджені в розділі «Overclocking». Для зручності сприйняття, ми зібрали їх у таблицю.

Параметр

Назва пункту меню

Діапазон

Крок

Множник APU

Adjust CPU Ratio

16 – 36

1

Частота APU, МГц

Adjust Internal Core Clock

100 – 200

1

Множник контролера пам'яті

Adjust NB Clock Ratio

5,5 – 9,75

0,25

Частота інтегрованого відеоядра

Adjust IGD Frequency

400 – 2000

1

Частота пам'яті, МГц

DRAM Frequency

DDR3 800

DDR3 1066

DDR3 1333

DDR3 1600

DDR3 1866



Таймінги пам'яті

CAS, 1T/2T Command Timing, RAS to CAS, Row Precharge, TwTr, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS





Напруга на APU, В

CPU Voltage

1,38 – 1,97

0,01

Напруга на вбудованому контролері пам'яті, В

CPU-NB Voltage

1,1 – 1,42

0,01

Напруга пам'яті, В

DRAM Voltage

1,37 – 1,9

0,01

Напруга на південному мосту, В

SB 1.1V Voltage

1,1 – 1,4

0,01

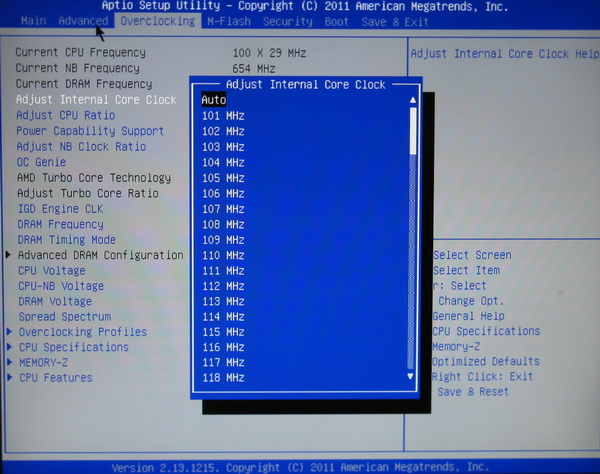

Візуально в EFI материнській платі є дуже гарний арсенал опцій і налаштувань, необхідних для розгону обчислювальних і графічних блоків APU. Як і для багатьох плат з роз’ємом Socket FM1 частоту тактового генератора передбачається плавно змінювати від 100 до 200 МГц з кроком 1 МГц.

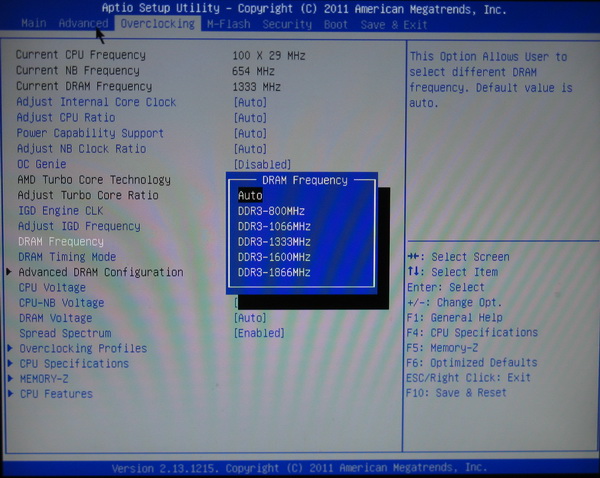

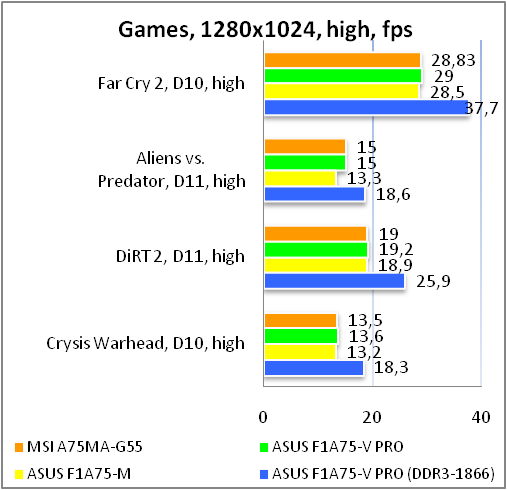

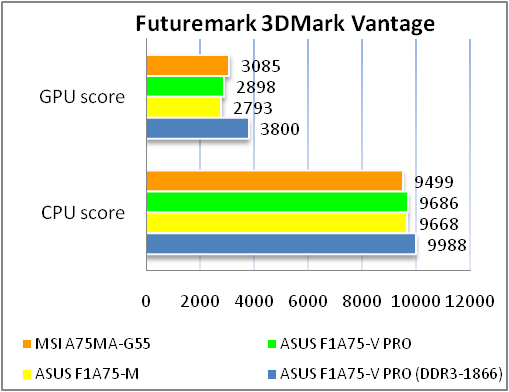

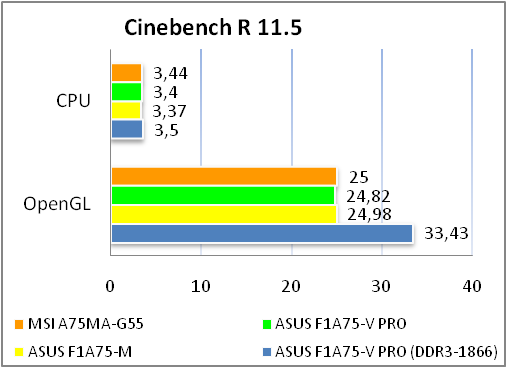

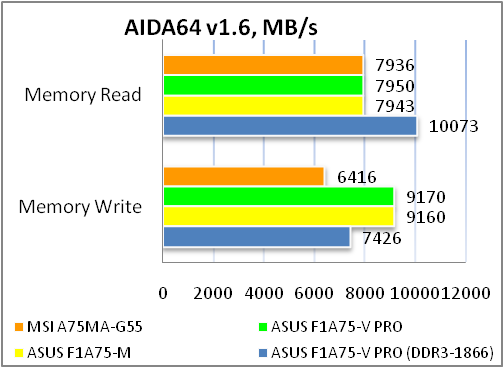

У пункті «DRAM Frequency» доступна для вибору частота пам'яті DDR3 1866 МГц, однак, при встановленні відповідних модулів пам'яті і виборі даного значення, система запускатися відмовилася.

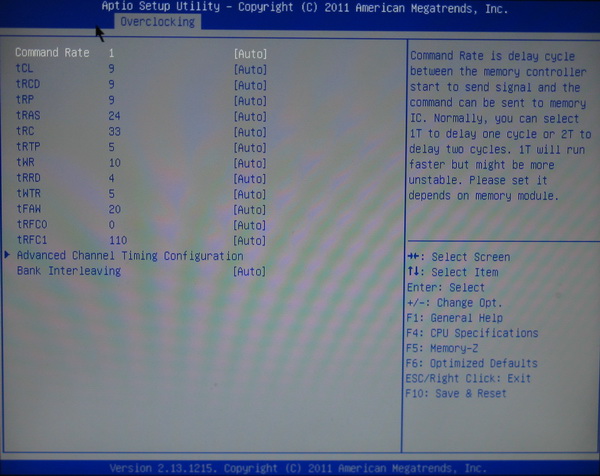

Пункт «Advanced DRAM Configuration» відкриває доступ до налаштувань таймінгів і підтаймінгів оперативної пам'яті.

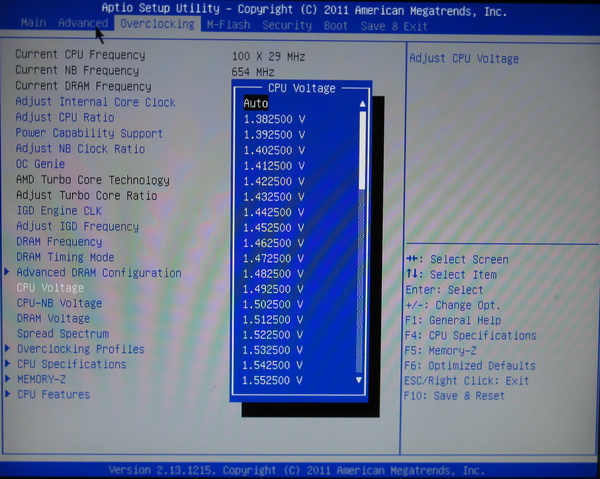

Можливості по налаштуванню напруги також цілком достатні для прийнятного розгону - можна змінювати напругу на процесорній частині APU, вбудованому в APU контролері пам'яті і самих модулях оперативної пам'яті.

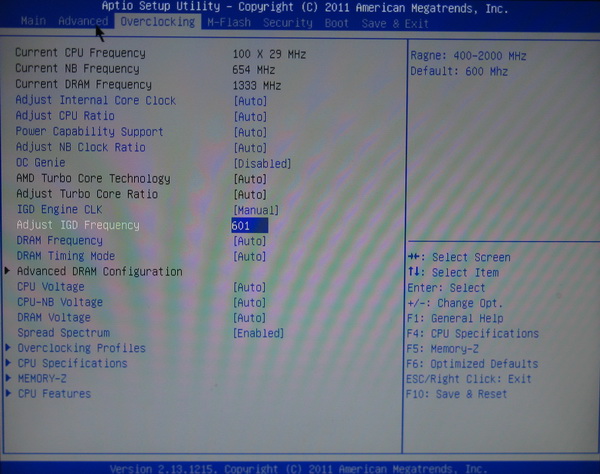

Також в EFI материнської плати MSI A75MA-G55 передбачений розгін інтегрованого графічного процесора в налаштуванні «Adjust IGD Frequency».

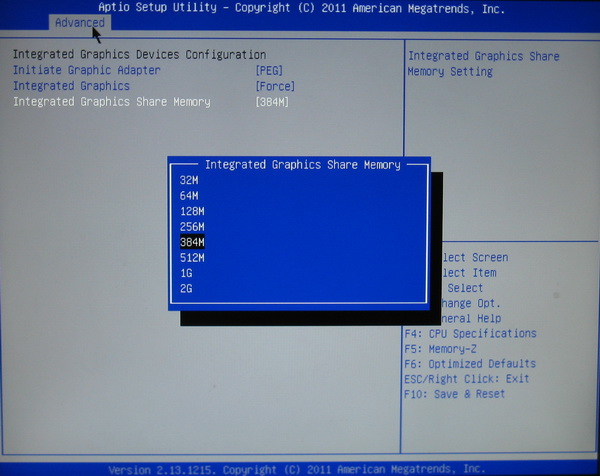

А вибір об'єму оперативної пам'яті під потреби інтегрованого ядра здійснюється вже в іншому розділі EFI - «Advanced».

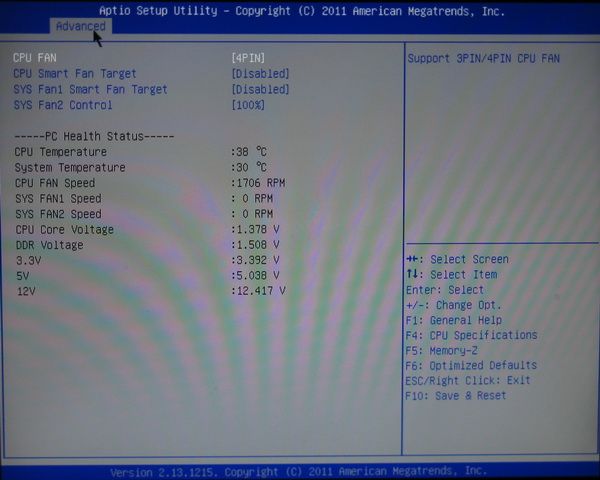

EFI BIOS материнської плати MSI A75MA-G55 пропонує стандартні можливості по здійсненню моніторингу основних параметрів системи, у розділі «Advanced» можна стежити за:

  • температурою материнської плати і процесора;
  • швидкістю обертання процесорного кулера і корпусного вентилятора;
  • напругою на ядрі процесора і модулях пам'яті;
  • напругою на лініях живлення +12В, +5В і +3,3В.

Крім того, в даному розділі можна активувати функцію автоматичного регулювання швидкості обертання вентилятора процесорного кулера і корпусних вентиляторів, які мають різні режими інтенсивності.
