Огляд і тестування материнської плати GIGABYTE GA-Z97P-D3

Після знайомства з новими представниками лінійок для геймерів і оверклокерів від компанії GIGABYTE, прийшов час поговорити про більш доступні рішення, які також становлять значну частку продажів тайванського виробника. Модель GIGABYTE GA-Z97P-D3, при середній вартості близько 125 доларів США на момент написання огляду, пропонує користувачу на перший погляд відмінне співвідношення ціни й оснащення. Оскільки новинка основана на флагманському чіпсеті Intel Z97, то вона може похвалитися підтримкою великої кількості інтерфейсів USB і шести портів SATA 6 Гбіт/с. Також не варто забувати про можливість розгону процесорів з розблокованим множником і про підтримку технології AMD CrossFireX.

Однак давайте розглянемо всі її особливості більш докладно. За традицією почнемо з технічних характеристик.

GIGABYTE GA-Z97P-D3

Специфікація материнської плати GIGABYTE GA-Z97P-D3:

Виробник

GIGABYTE

Модель

GA-Z97P-D3 (rev 1.0)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п'ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

1333 / 1600 / 1800* / 1866* / 2000* / 2133* / 2200* / 2400* / 2500* / 2600* / 2666* / 2800* / 2933* / 3000* МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16 (CPU)

1 x PCI Express 2.0 x16 (PCH)

х16

х16+х4

2 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

Чіпсет Intel Z97 підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Realtek RTL8111F (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

3 x роз’єми підключення системних вентиляторів (2 х 4-контактні та 1 х 3-контактний)

Охолодження

Алюмінієвий радіатор на елементах підсистеми живлення процесора

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x HDMI

1 x COM
2 х PS/2 (для підключення мишки та клавіатури)

1 x LAN (RJ45)

2 x USB 3.0

4 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х S/PDIF Out

1 х порт COM

1 x порт LPT

BIOS

AMI UEFI BIOS

2 x 64 Мбіт

PnP 1.0a, DMI 2.7, SM BIOS 2.7, ACPI 5.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 200 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-Z97P-D3

Коробка, у якій постачається материнська плата GIGABYTE GA-Z97P-D3, виконана зі щільного якісного картону, прикрашеного поліграфією в темних тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable, яка включає до свого складу наступні особливості:

  • Cool – у колах живлення використовуються високоефективні польові транзистори з низьким тепловиділенням, а також застосовуються радіатори з ефективним дизайном.
  • Performance – новинка має підтримку технології AMD CrossFireX, оснащена відеовиходом HDMI з підтримкою виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD), а також може похвалитися гігабітним LAN-контролером з можливістю пріоритизації трафіку завдяки фірмовій утиліті LAN Optimizer.
  • Durable - передбачає застосування довговічних твердотільних конденсаторів і позолочених контактів роз’єму ЦП.
  • Safe – дана модель оснащується двома мікросхемами з прошиваннями BIOS (основна та резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожний LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози. Не зайвим буде згадати й про наявність захисних мікросхем, які вберігають внутрішні компоненти від перенапруги, і про поліпшене укладання скловолокна в основі текстоліту, що дозволяє знизити негативний вплив вологи.

GIGABYTE GA-Z97P-D3

На звороті за традицією знаходиться схематичне зображення самої материнської плати і її інтерфейсної панелі, а також продовжується опис згаданих вище ключових переваг.

GIGABYTE GA-Z97P-D3

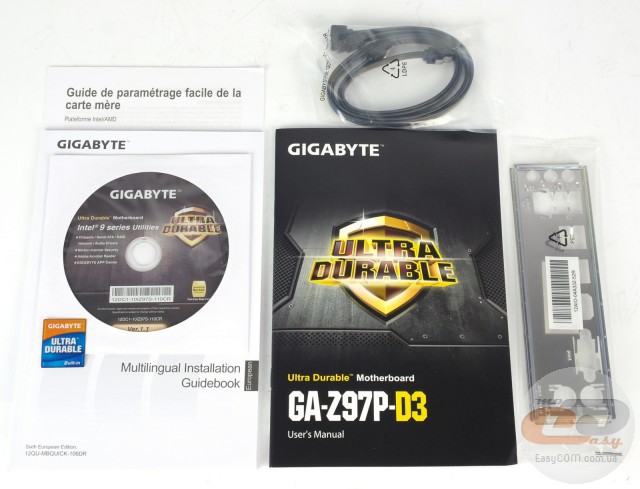

У коробці з тестованою моделлю, крім диска з ПЗ та заглушки інтерфейсної панелі, ми виявили два кабелі SATA.

Дизайн і особливості плати

GIGABYTE GA-Z97P-D3

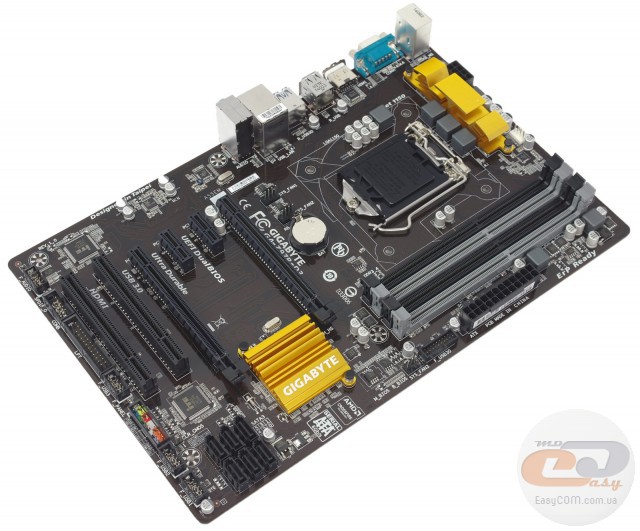

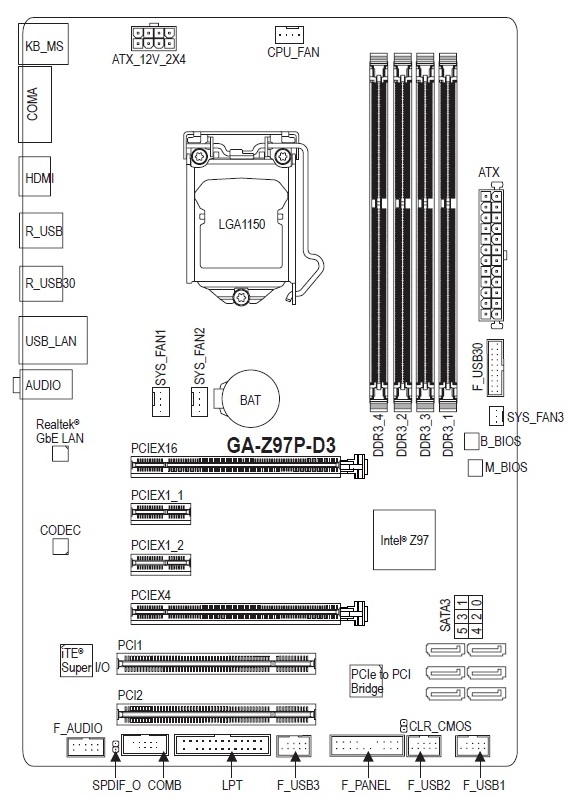

Новинка виконана на друкованій платі темно-коричневого кольору формату ATX і має дещо нестандартні габарити (305 х 200 мм). Тому кріпильні отвори правої сторони зміщені ближче до центру. Користувачам же слід бути обережними при встановленні модулів оперативної пам'яті, підключенні основного роз’єму живлення та інтерфейсів SATA, оскільки надлишкова сила може негативно відобразитися на цілісності цього краю текстоліту. Також відзначаємо перпендикулярне розташування всіх портів SATA, що може ускладнити доступ до них у випадку використання кількох габаритних карт розширення. В іншому ж до компонування набортних елементів ніяких претензій у нас не виникло.

Що ж стосується оформлення, то загальна його стриманість трохи розведена радіаторами яскраво-жовтого кольору, що дозволяє GIGABYTE GA-Z97P-D3 виглядати дещо дорожче своєї вартості.

GIGABYTE GA-Z97P-D3

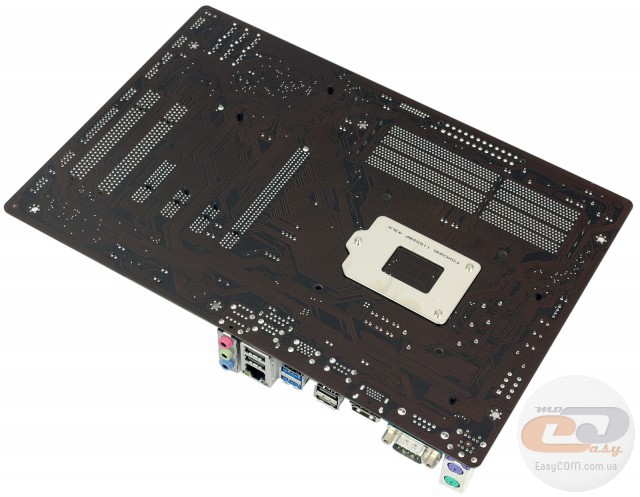

На звороті знаходиться традиційна опорна пластина процесорного роз’єму, а також пластикові кліпси кріплення радіаторів системи охолодження.

GIGABYTE GA-Z97P-D3

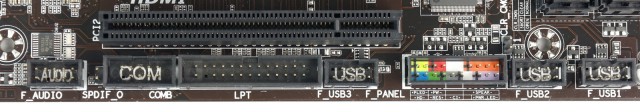

У нижній частині розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і LPT, колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів) і джампер для скидання CMOS. Додатково відзначимо три колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка десяти портів USB 2.0: шести внутрішніх та чотирьох на інтерфейсній панелі.

GIGABYTE GA-Z97P-D3

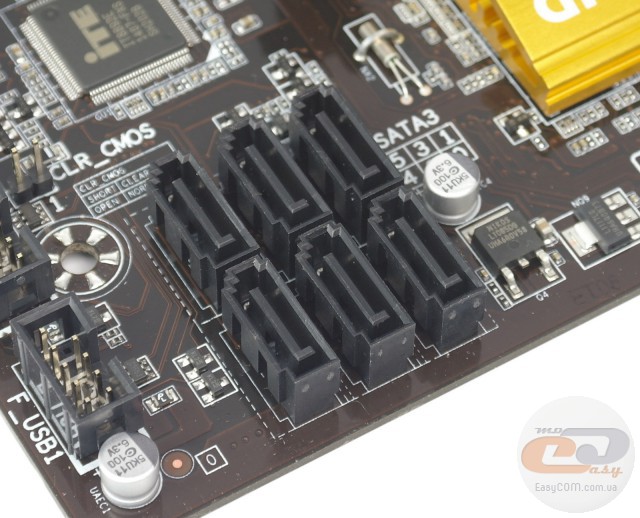

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с, розташованими перпендикулярно поверхні плати. Присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Робота усіх шести роз’ємів можлива завдяки чіпсету Intel Z97.

GIGABYTE GA-Z97P-D3

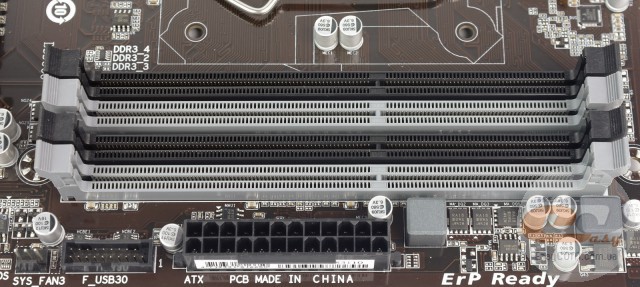

Тестована новинка оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах до 1600 МГц у номінальному режимі та до 3000 МГц при розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Колодка для підключення виносної панелі з портами USB 3.0 за традицією також розташована на правій стороні друкованої плати. Усього GIGABYTE GA-Z97P-D3 може похвалитися чотирма портами USB 3.0: двома внутрішніми та двома на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-Z97P-D3

GIGABYTE GA-Z97P-D3

Система охолодження розглянутої плати складається з двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як інший накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 51°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 46,3°C.

Отримані результати можна охарактеризувати як середні, однак до критичних значень є ще достатній температурний запас.

GIGABYTE GA-Z97P-D3

GIGABYTE GA-Z97P-D3

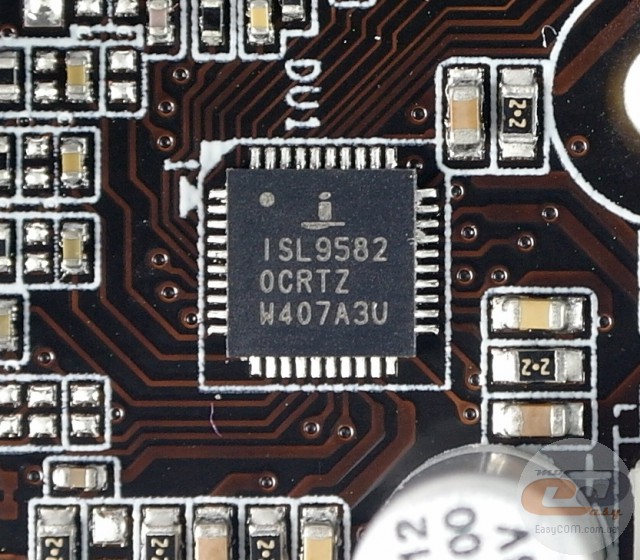

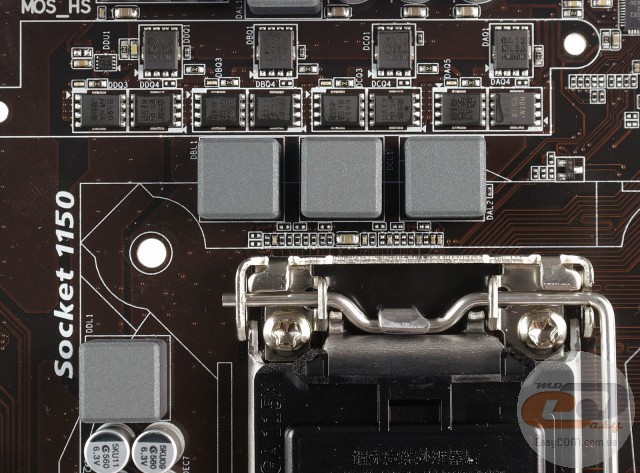

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL 9582. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих. До її складу ввійшли твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

GIGABYTE GA-Z97P-D3

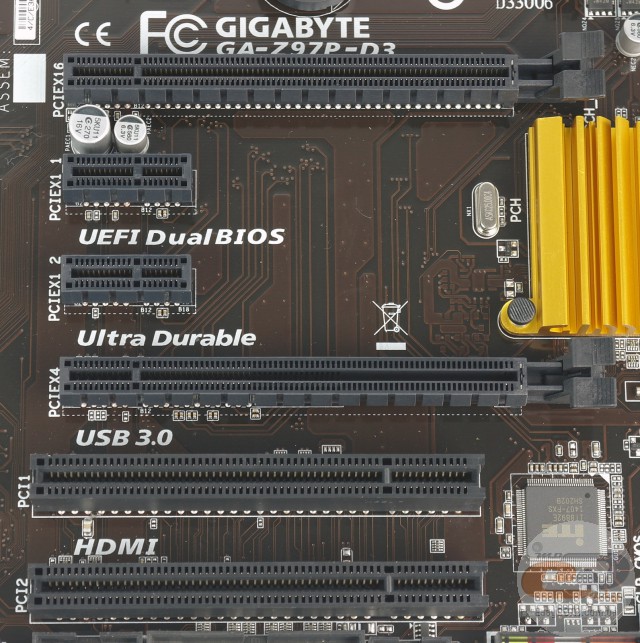

Для розширення функціональності рішення GIGABYTE GA-Z97P-D3 у розпорядженні користувача є шість слотів:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x16 (у режимі х4);
  5. PCI;
  6. PCI.

Завдяки наявності двох роз’ємів PCI Express x16 і підтримці технології AMD CrossFireX є можливість встановити дві відеокарти. Однак у такому випадку схема розподілу ліній x16+x4 не дозволить повною мірою розкрити потенціал подібного зв'язування. Що цікаво, виробник підключив до процесора тільки один із двох згаданих вище слотів, а другий до чіпсету, саме тому ви не одержите схему х8+х8.

GIGABYTE GA-Z97P-D3

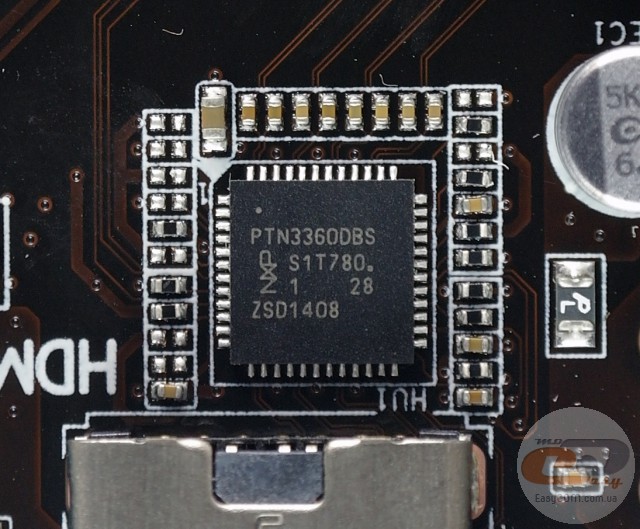

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні єдиний відеовихід HDMI, який функціонує завдяки контролеру PTN3360DBS.

GIGABYTE GA-Z97P-D3

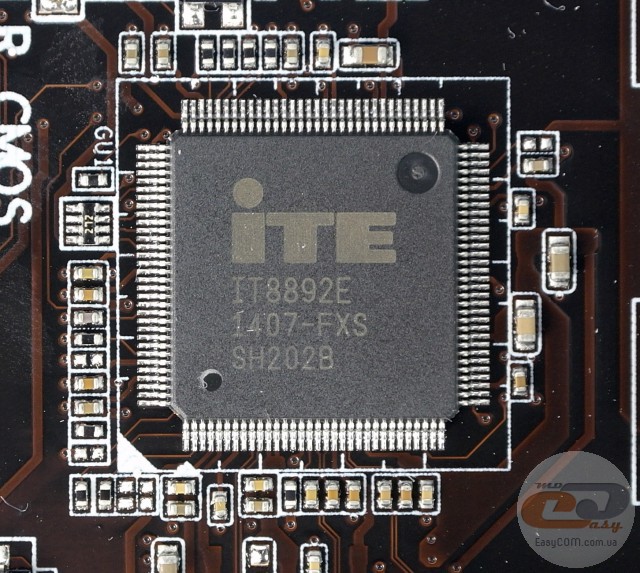

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то функціонування двох відповідних роз’ємів реалізоване за допомогою мосту PCIE-PCI, основаного на контролері ITE IT8892E.

GIGABYTE GA-Z97P-D3

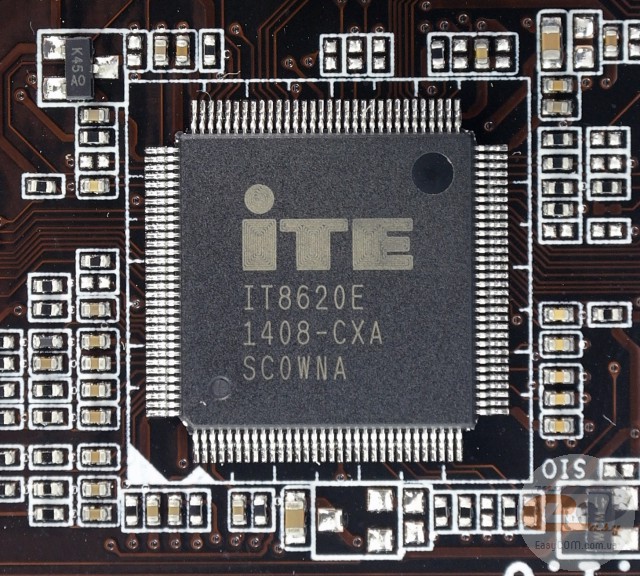

Можливості Multi I/O основані на контролері ITE IT8620E, який керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-Z97P-D3

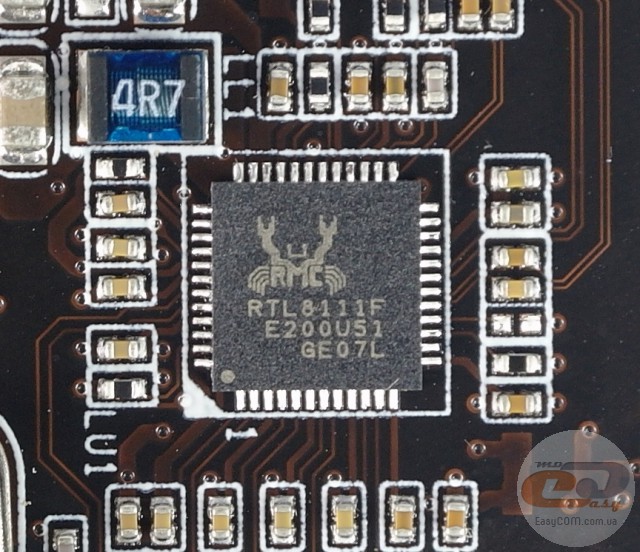

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F, а розподіл мережевих ресурсів допоможе виконати фірмова утиліта LAN Optimizer.

GIGABYTE GA-Z97P-D3

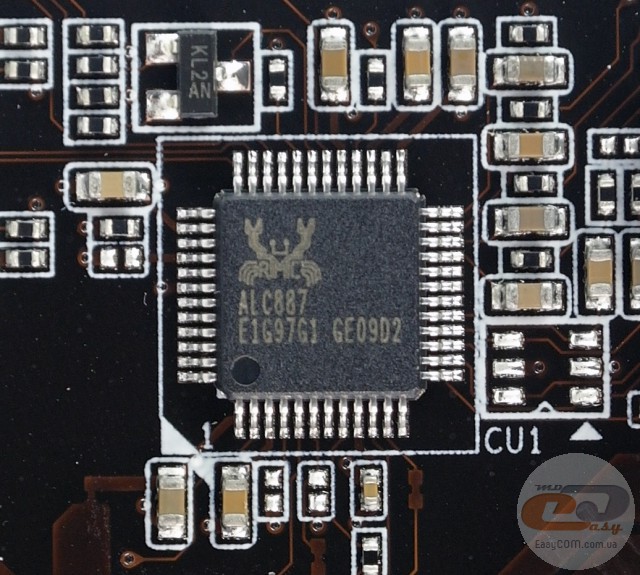

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1

GIGABYTE GA-Z97P-D3

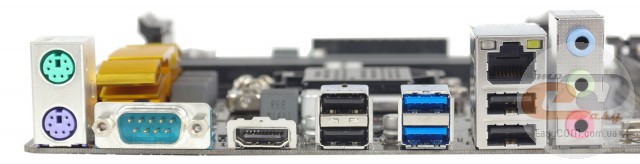

На інтерфейсну панель тестованої моделі виведені наступні порти:

  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x HDMI;
  • 1 x COM;
  • 2 x PS/2 для підключення мишки та клавіатури;
  • 3 x аудіопорти.

Подібну конфігурацію можна назвати цілком достатньою для систем початкового та середнього рівнів, оскільки вона може похвалитися наявністю відеовиходу HDMI з підтримкою виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD), шістьма портами USB, а також можливістю підключати периферію з інтерфейсами COM і PS/2. Окремо нагадаємо про можливість винести на задню панель роз’єм LPT за допомогою відповідної колодки на друкованій платі. А от що точно не можна віднести до переваг, то це незручне підключення багатоканальної акустики, для чого доведеться скористатися аудіовиходами на фронтальній панелі.

GIGABYTE GA-Z97P-D3

Можливості організації охолодження усередині системного корпусу в GIGABYTE GA-Z97P-D3 цілком стандартні. У наявності чотири роз’єми для підключення вентиляторів, один з яких служить для системи охолодження CPU (4-контактний), у той час як три інші призначені для системних вертушок (2 х 4-контактні і 1 х 3-контактний).

UEFI BIOS

GIGABYTE GA-Z97P-D3

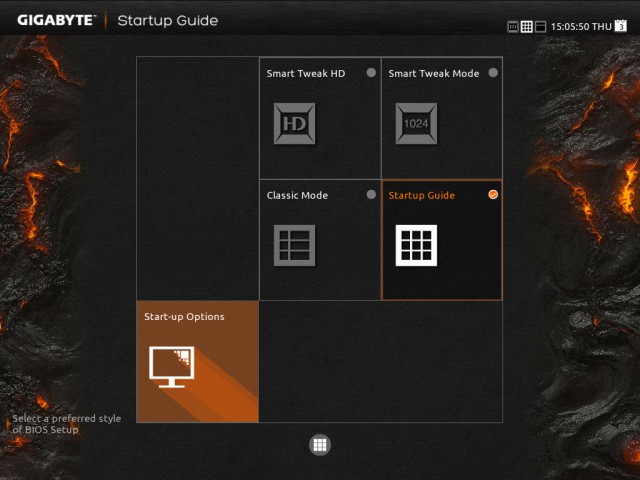

Тестована новинка оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю роботи в чотирьох режимах: Smart Tweak HD (роздільна здатність 1280), Smart Tweak (роздільна здатність 1024, без постійного відображення з боків стану процесора, пам'яті та системних датчиків), Classic mode (класичний варіант BIOS) і Startup mode (режим початкових налаштувань BIOS).

GIGABYTE GA-Z97P-D3

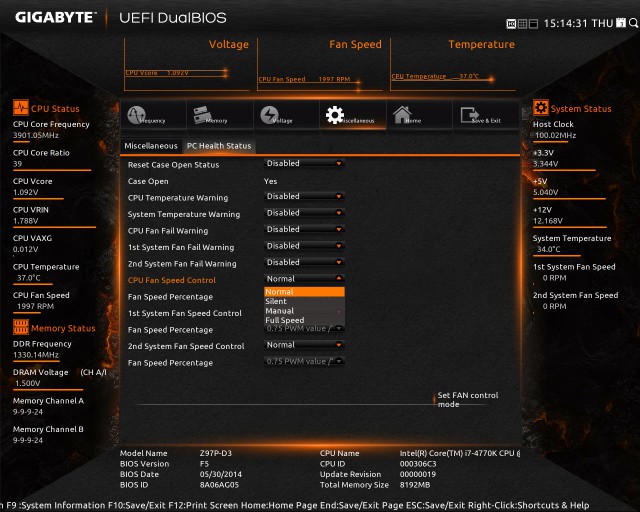

Як ви вже могли помітити, під час роботи в режимі Smart Tweak HD немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на бічних панелях. Тут ви можете спостерігати за температурою процесора та частотою обертання встановлених вентиляторів; стежити за напругою на модулях оперативної пам'яті, процесорі й на лініях живлення +12В, +5В і +3,3В, а також за рядом інших важливих параметрів. Додатково відзначимо, що не всі пункти, присутні в режимі Classic mode, доступні в Smart Tweak HD.

GIGABYTE GA-Z97P-D3

Усі налаштування, пов'язані з ключовими елементами системи, зручно згруповані у відповідних вкладках.

GIGABYTE GA-Z97P-D3

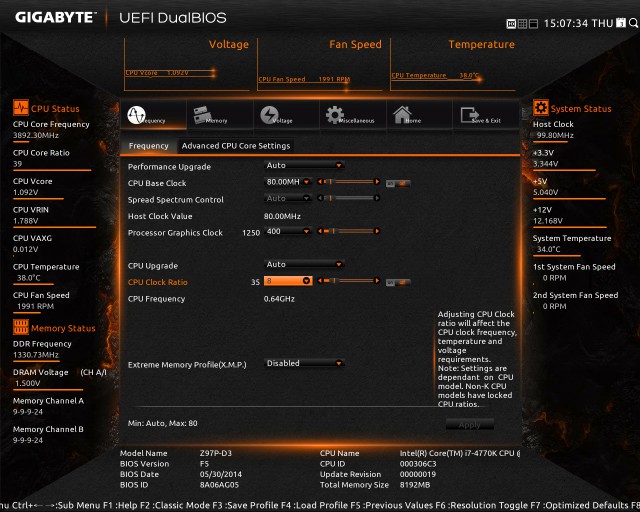

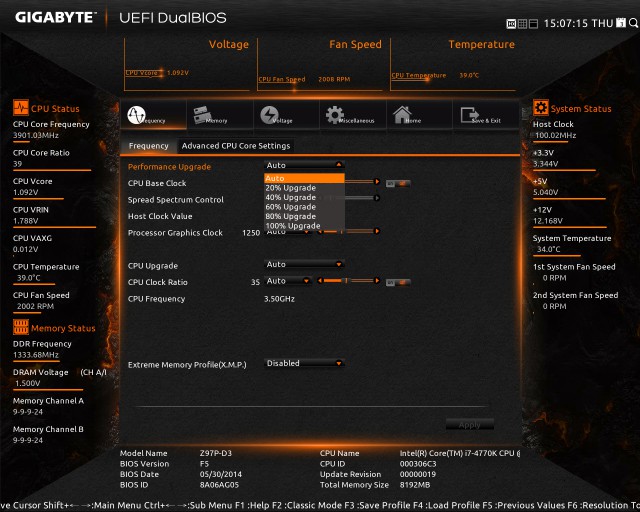

У вкладці «Frequency» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

GIGABYTE GA-Z97P-D3

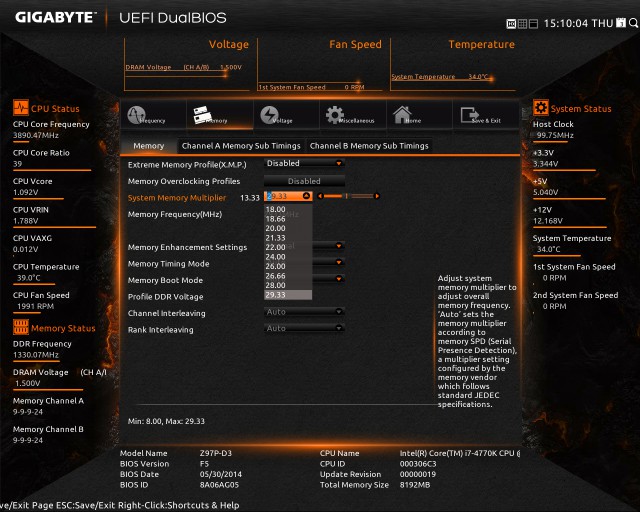

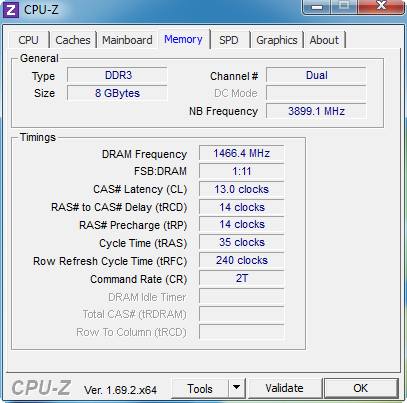

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 2933 МГц. Частоти пам'яті понад 2933 МГц можна запустити тільки за допомогою відповідного профілю пам'яті.

GIGABYTE GA-Z97P-D3

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

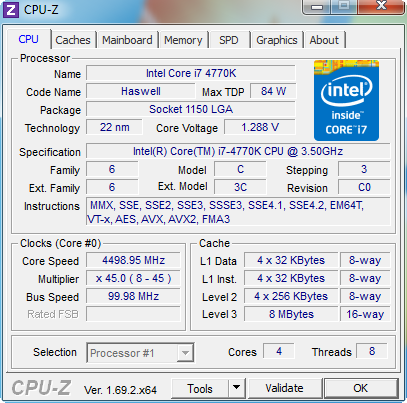

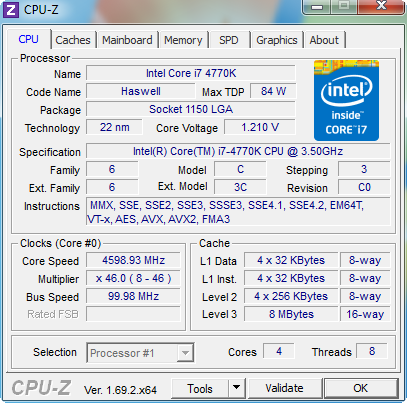

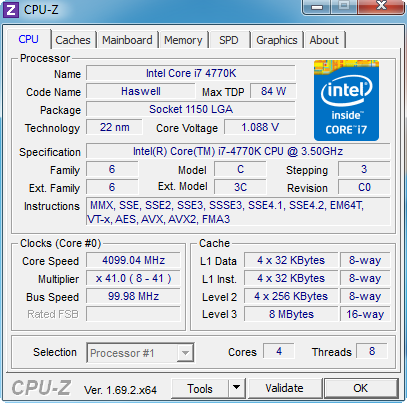

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX





CPU Base Clock

80,00 – 266,66

0,01



Processor Base Clock

1,00 – 2,50



Частота оперативної пам'яті

System Memory Multiplier

800 – 2933



Напруга на процесорі

CPU Vcore

0,500 – 1,800

0,001

Профілі автоматичного розгону

Performance Upgrade

Auto, 20%, 40%, 60%, 80%, 100%



CPU Upgrade

Auto; 4,3; 4,4; 4,5; 4,6; 4,7 ГГц

Напруга на оперативній пам'яті

DRAM Voltage

1,160 – 2,100

0,020

Напруга на чіпсеті

PCH Core

0,650 – 1,300



0,005

Частота графічного ядра

Processor Graphics Clock

400 – 4000

50



Turbo Power Limit

1 – 4096

1



Core Current Limit

10 – 1000

1



CPU VRIN Protection

150,0 – 400,0

50



DRAM Termination

0,325 – 1,939

0,003



CPU VRIN PWM Switch

300,0 – 400,0

50



CPU VRIN External Override

1,000 – 2,400

0,010

Напруга на графічному ядрі

CPU Graphics Voltage

0,500 – 1,700

0,001



CPU RING Voltage

0,800 – 1,800

0,001

Напруга на системному агенті

CPU System Agent Voltage

-0,300 - +0,400

0,001



CPU I/O Analog Voltage

-0,300 – +0,400

0,001



CPU I/O Digital Voltage

-0,300 – +0,400

0,001



PCH I/O

1,050 – 1,900

0,005

Обсяг пам'яті, що виділяється для потреб графічного ядра процесора

Intel Processor Graphics Memory

32, 64, 96, 128, 192, 224, 256, 320, 384, 448, 512, 1024



Таймінги оперативної пам'яті

Timing Control

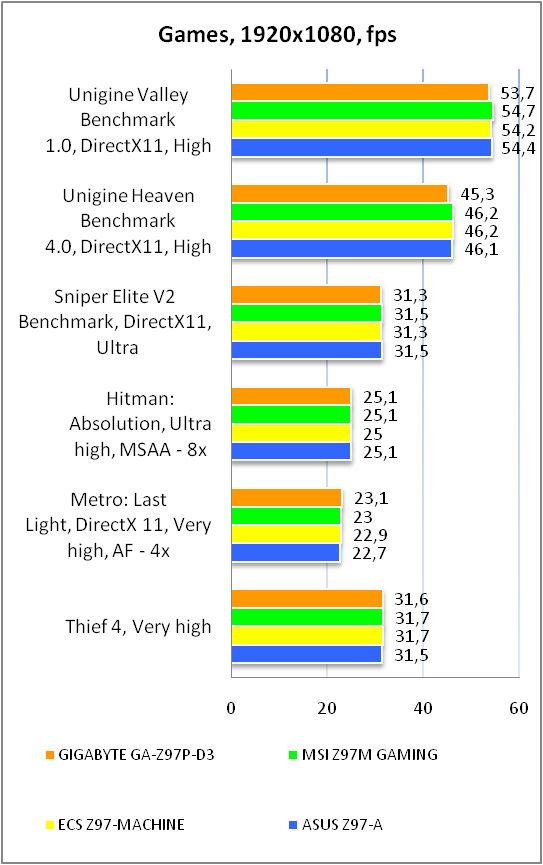

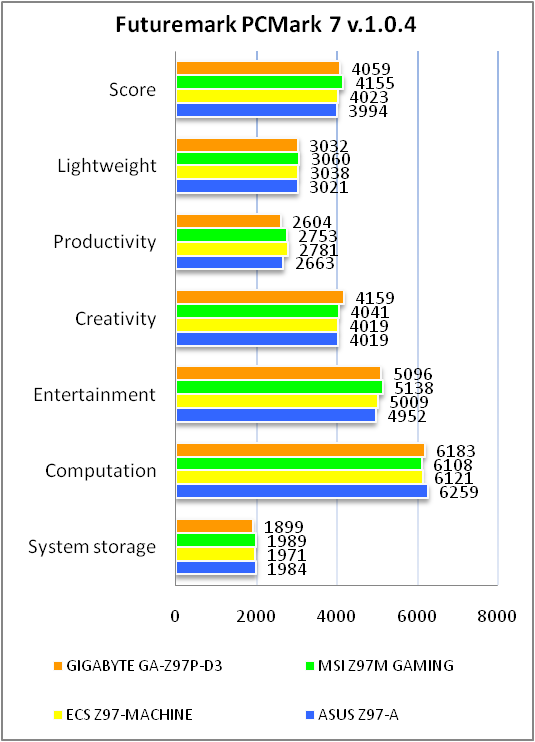

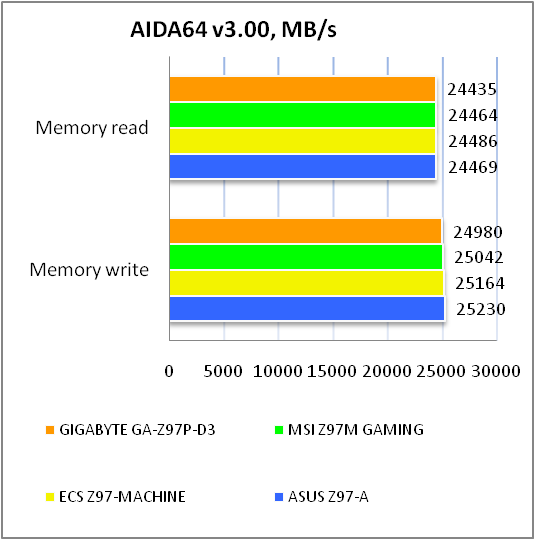

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW
