Огляд материнської плати GIGABYTE GA-P55A-UD4: міцний середнячок з усіма потрібними інтерфейсами

Сьогодні ми будемо розглядати материнську плату середнього рівня GIGABYTE GA-P55A-UD4. Компанія GIGABYTE у своєму асортименті має 23 материнські плати для споживача з будь-яким рівнем достатку і для різних цілей. Моделі розроблені на наборі логіки Intel P55 Express. Даний продукт позиціонується для домашнього використання в складі продуктивних і багатофункціональних систем, про що каже цифра 4 у маркуванні моделі. Почнемо вивчення GIGABYTE GA-P55A-UD4.

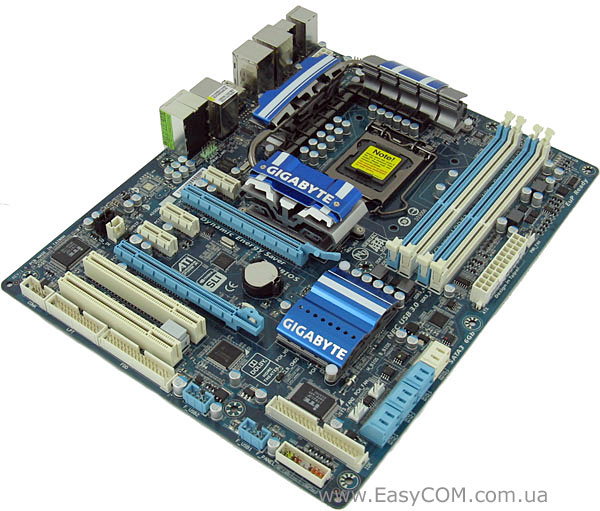

GIGABYTE GA-P55A-UD4

Розглянемо упаковку:

GIGABYTE GA-P55A-UD4

Коробка, як завжди, зроблена з якісного картону. Попереду на коробці є інформація про технології, якими наділений даний продукт. Серед них маркетологи акцентують увагу на «333 Onboard Acceleration», яка забезпечує підтримку стандартів USB 3.0 і SATA 3.0, а також більш швидке зарядження обладнання, підключеного до роз’єму USB.

Плата зроблена за технологією Ultra Durable 3, що означає використання якісної елементної бази та більш товстих шарів міді при виготовленні PCB.

Також у переліку переваг GIGABYTE GA-P55A-UD4 є комплекс фірмових програм Smart 6.

Заглянемо на зворотну сторону коробки:

GIGABYTE GA-P55A-UD4

Тут знаходиться більш докладний опис тих же технологій, а також позначки, що цей продукт підтримує графічні тандеми ATI CrossFireX і NVIDIA SLI. Маркетологи інтригують нас цікавим написом X.H.D (eXtreme Hard Drive), що підвищує швидкодію системи. Насправді це виявилося просте створення RAID-масиву з підключенням додаткового HDD.

Також використовується технологія GIGABYTE Dynamic Energy Saver, яка в простої зменшує кількість задіяних фаз живлення процесора, тим самим заощаджуючи електроенергію.

GIGABYTE GA-P55A-UD4

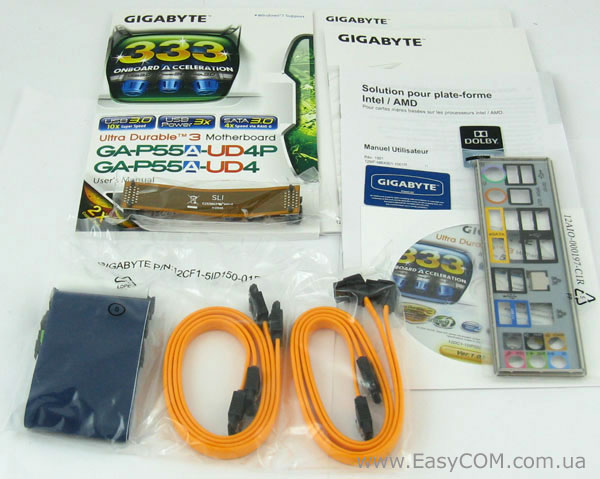

Комплект поставки материнської плати GIGABYTE GA-P55A-UD4 включає:

  • диск з ПЗ і драйверами;
  • посібник користувача та буклет швидкого встановлення;
  • посібник для програмного комплексу Smart 6;
  • заглушку на задню панель корпуса;
  • IDE-шлейф;
  • два звичайні SATA-кабелі та два Г-подібні;
  • наклейку DOLBY Home Theater;
  • наклейку на корпус;
  • SLI-місток.

Специфікація GIGABYTE GA-P55A-UD4:

Модель

GIGABYTE GA-P55A-UD4

Підтримувані процесори

Всі процесори Intel Core i7/Intel Core i5 серій у виконанні LGA1156

Набір системної логіки

Intel P55 Express Chipset

Тип підтримуваної пам'яті

4 x DDR3 2200/1600/1333/1066/800 МГц
1,5 В DDR3 DIMM слота з підтримкою до 16 ГБ пам'яті
Підтримка модулів пам'яті XMP (Extreme Memory Profile)

Слоти розширення

 1 x PCI Express 2.0 x16, працює в режимі x16
 1 x PCI Express 2.0 x16, працює в режимі x8
 2 x PCI
 3 x PCI Express x1

Технології об'єднання відеокарт

Підтримується ATI CrossFireX і NVIDIA SLI, по формулі PCI-e x8 + x8

Дискова підсистема

Набір системної логіки забезпечує:
6 x SATA 3Gb/s портів;
Підтримку SATA RAID 0, RAID 1, RAID 5 і RAID 10.

Чіп Marvell 9128 відповідає за:
2 x SATA 6Gb/s портів;
Підтримка SATA RAID 0 і RAID 1.

Чіп JMicron JMB362:
2 x eSATA 3Gb/s порту на задній панелі;
Підтримує SATA RAID 0, RAID 1, і JBOD.

Контролер iTE IT8213:
1 x IDE роз’єм ATA-133/100/66/33 з підтримкою до 2 IDE пристроїв.

Контролер iTE IT8720:
1 x FDD роз’єм.

Підтримка шини USB

Набір системної логіки забезпечує:
12 USB 2.0/1.1 портів (8 на задній панелі, 4 підключаються до материнської плати за допомогою модулів)

Чіп NEC:
 2 USB 3.0/2.0 порти на задній панелі.

Підтримка FireWire

Чіп T.I. TSB43AB23:
3 IEEE 1394a порти (2 на задній панелі, 1 підключаються до материнської плати за допомогою виносного модуля)

Внутрішні роз’єми введення/виводу

1 x CD in
1 x джампер для очищення CMOS
1 x COM
1 x роз’єм для вентилятора CPU
1 x роз’єм для підключення дисководу
1 x аудіо роз’єм
1 x Роз’єм для підключення передньої панелі
1 x IDE
1 x IEEE 1394a
1 x роз’єм для виведення паралельного порту на задню панель
1 x SPDIF in
1 x SPDIF out
2 x USB 2.0/1.1

Задня панель



2 x USB 3.0
1 x PS/2 (Клавіатура) або 1 x PS/2 (Миша)
1 x RJ45 LAN
1 x SPDIF out (коаксіальний)
1 x SPDIF вихід (оптичний)
2 x eSATA 3Gb/s
2 x IEEE 1394a
6 аудіо роз’ємів (Line In / Line Out / MIC In/Surround Speaker Out (Rear Speaker Out) / Center / Subwoofer Speaker Out / SIDE Speaker Out)
8 x USB 2.0/1.1

Звукова підсистема

Кодек Realtek ALC889 відповідає за 2/4/5.1/7.1- канальний звук

Підтримка LAN

Контролер Realtek RTL8111D підтримує 10/100/1000 Мбіт/с

Живлення

24-контактний ATX
8-pin роз’єм живлення ATX 12V

Охолодження

Алюмінієві радіатори на чіпсеті і силових елементах (останні об'єднані тепловою трубкою)

Роз’єми для вентиляторів

1 x для процесорного кулера
3 x для корпусних вентиляторів

BIOS

2 x 16 Мбіт ПЗП
Award BIOS
PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Підтримка технології Dualbios

Можливості розгону

Зміна частоти: BCLK, PCI-express, пам'яті.
Зміна напруги на процесорі, пам'яті і чіпсеті

Фірмові технології

BIOS
Auto Green
Поддержка Download Center
eXtreme Hard Drive
Q-Flash
Support for Dynamic Energy Saver 2
Поддержка Q-Share
Support for Smart 6

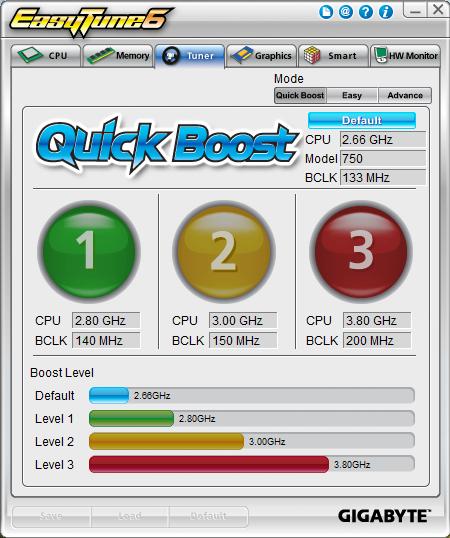

Поддержка EasyTune
Поддержка Xpress BIOS rescue
Xpress Install
Xpress Recovery 2

Комплектація

диск з ПЗ і драйверами;
осібник користувача і буклет швидкого встановлення;
посібник для програмного комплексу Smart 6;
заглушка на задню панель корпуса;
IDE-шлейф;
два звичайні SATA-кабелі і два Г-подібні;
наклейка DOLBY Home Theater;
наклейка на корпус;
SLI-місток.

Форм-фактор,
Розміри, мм

 ATX
 305 x 244

Сайт виробника

http://www.gigabyte.com/

Свіжі версії BIOS і драйверів можна скачати з сайта підтримки.

Все цены на Gigabyte GA-P55A-UD4

Звертаємо увагу на той факт, що на материнській платі GIGABYTE GA-P55A-UD4 є порти LPT, COM і FDD, що буде корисно тим, у кого залишилося старе обладнання. Більше немає явних переваг або недоліків у порівнянні з конкурентами.

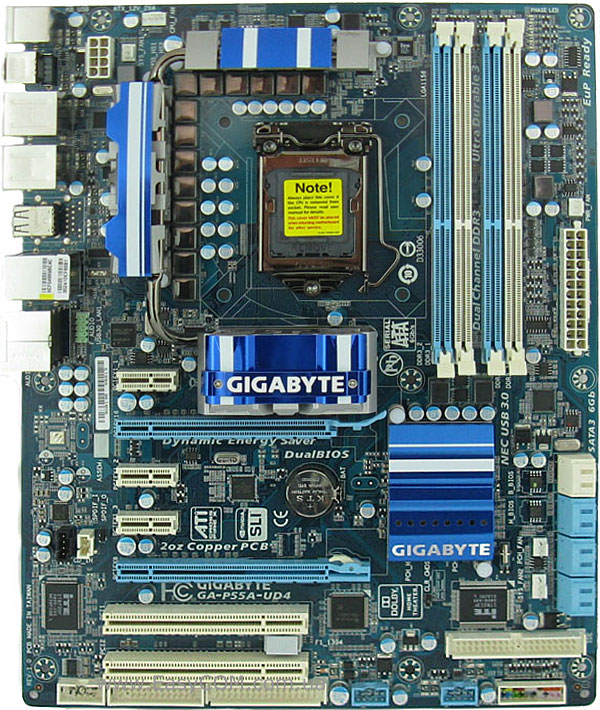

Розглянемо плату більш детально.

GIGABYTE GA-P55A-UD4

Почнемо з вивчення білясокетного простору:

GIGABYTE GA-P55A-UD4

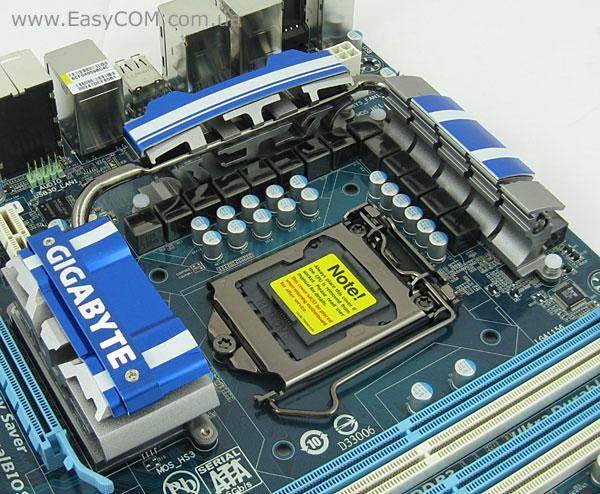

Система охолодження елементів живлення організована за допомогою 3-х радіаторів, які з'єднані тепловими трубками. Виробник нас засвідчує, що використовується 12-фазна схема живлення процесора з використанням полімерних конденсаторів і дроселів з феррітовою серцевиною.

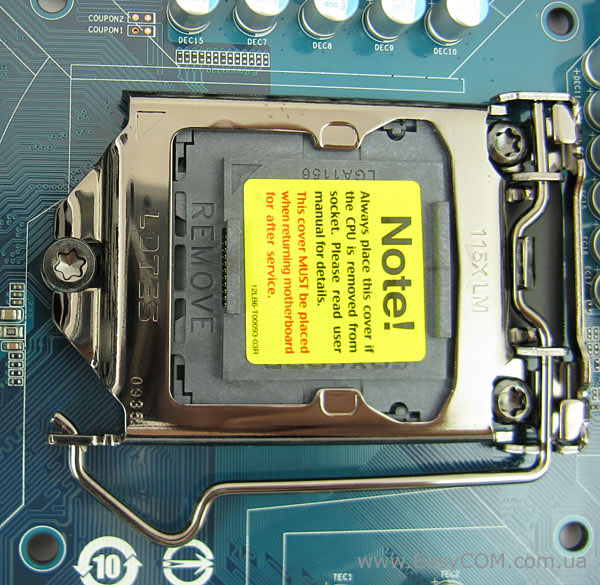

Після випадків з вигорянням у екстремальних оверклокерів процесорних роз’ємів компанії Foxconn, останнім часом GIGABYTE використовує процесорні роз’єми компанії Lotes, які вважаються більш надійними.

Деякі моделі материнських плат компанії GIGABYTE оснащуються системами охолодження класичного дизайну, бо вважається, що висококласні рішення повинні оснащуватися гарною системою охолодження. Нижній радіатор системи охолодження елементів живлення не призначений для відведення тепла від чіпів, він просто впирається в текстоліт плати через діелектричну прокладку. Враховуючи декоративне призначення радіатора, його нижня частина виконана з пластику.

А ось і місце, яке прикриває найвищий радіатор. Під ним немає елементів, що гріються, тому він слугує як продовження основної системи охолодження.

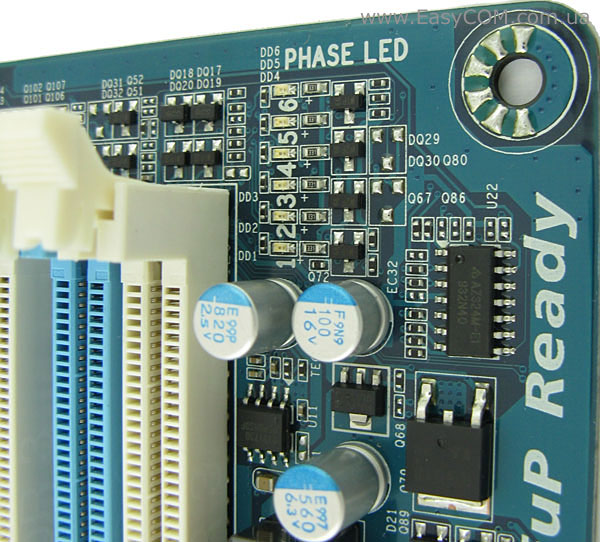

Підсистема живлення процесора наділена сучасною технологією енергозбереження Dynamic Energy Saver 2. Рівень роботи цієї технології можна побачити на світлодіодному індикаторі, який показує 6 фаз-кроків залежно від завантаженості процесора. Світіння одного світлодіода означає роботу двох «віртуальних» фаз.

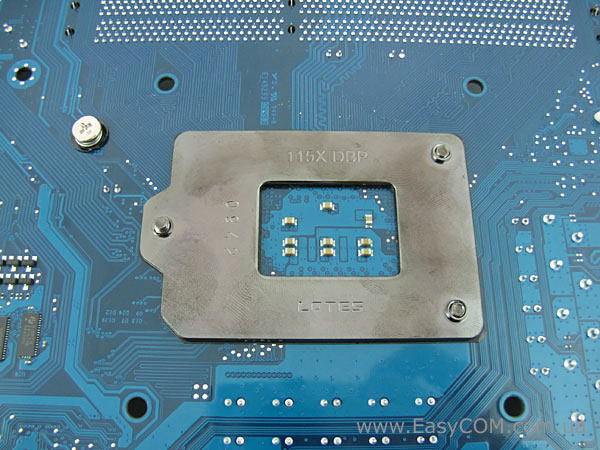

На звороті плати під процесорним роз’ємом є SMD-елементи. На це потрібно звернути увагу при встановленні масивної системи охолодження, які використовують власну притискну пластину.

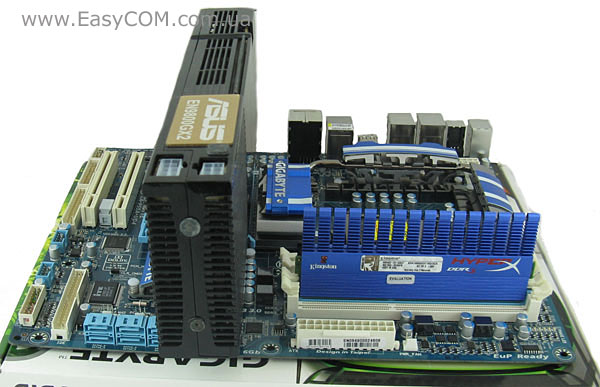

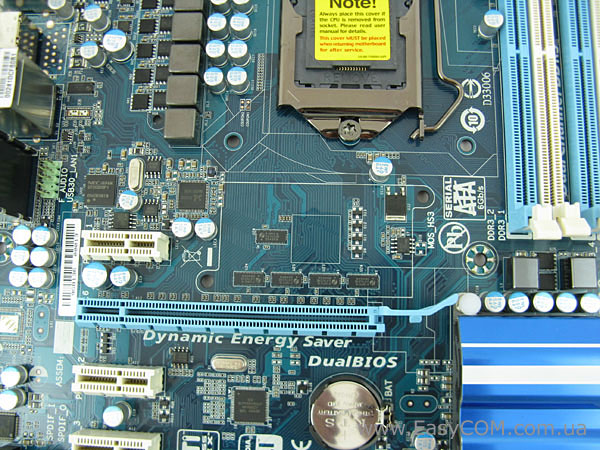

Внаслідок грамотної роботи інженерів GIGABYTE, встановлення довгої відеокарти з двослотовою системою охолодження не створює проблем. На GIGABYTE GA-P55А-UD4 не блокуються засувки слотів пам'яті, а розташування SATA-портів паралельно платі дозволяє без проблем до них добратися навіть при організації системи Multi-GPU з пари таких відеокарт, хоча у зібраному системному блоці це і може бути проблематично. Та і при встановленні графічних тандемів не буде труднощів, слоти PCI Express знаходяться на достатньому видаленні один від одного. Чіпсет Intel P55 Express дозволяє побудувати АTI CrossFireX або NVIDIA SLI, але тільки в режимі x8+х8.

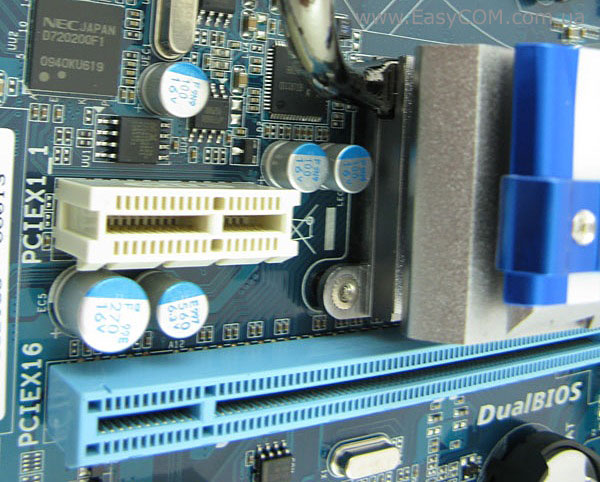

Недоліком компонування можна назвати те, що верхній слот PCI Express x1 знаходиться близько до «бутафорного» радіатора, тому деякі карти розширення можуть не поміститися. Але на платі присутні ще два PCI Express x1, хоча доступ до одного з них може заблокувати двослотова відеокарта.

GIGABYTE GA-P55A-UD4

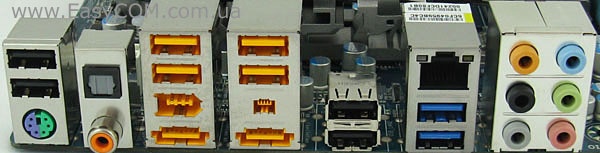

На досить багату інтерфейсну панель виведені наступні роз’єми:

  • 2 x USB 3.0
  • 1 x PS/2 (Клавіатура) або 1 x PS/2 (Миша)
  • 1 x RJ45 LAN
  • 1 x SPDIF out (коаксіальний)
  • SPDIF вихід (оптичний)
  • 2 x eSATA 3Gb/s
  • 2 x IEEE 1394a
  • 6 аудіо роз’ємів (Line In / Line Out / MIC In/Surround Speaker Out (Rear Speaker Out) / Center / Subwoofer Speaker Out / SIDE Speaker Out)
  • 8 x USB 2.0/1.1

Синім кольором виділено два порти USB 3.0, але крім них присутні і 8 портів USB 2.0, два з яких комбіновані з eSATA 3Gb/s. Також виведено два IEEE 1394a – з подачею живлення і без.

BIOS

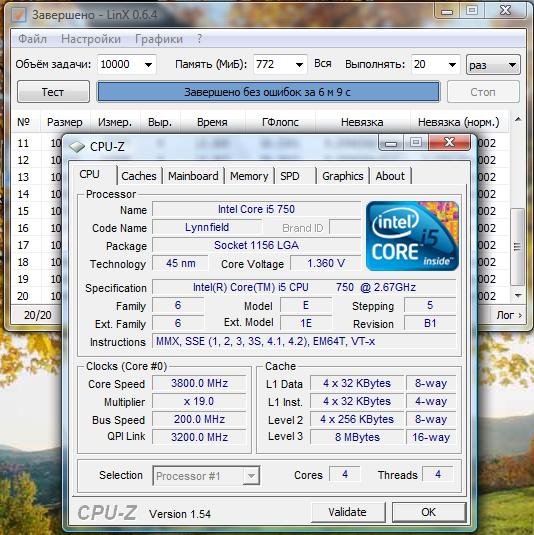

BIOS материнської плати GIGABYTE GA-P55А-UD4 заснована на мікрокоді Award і представляє користувачам широкі можливості по розгону різних компонентів системи.

Параметр

Назва меню

Діапазон

Крок

Множник шини QPI

QPI Clock Ratio

x32, x36



Процесорний множник

CPU Clock Ratio

9 – max.

1 і 0,5 для 45 нм моделей

Частота системної шини, МГц

BCLK Frequency

100 – 1200

1

Дільник для пам'яті

System Memory Multipllier (SPD)

6, 8, 10



Частота шини PCI Express

PCI Express Frequency

90 – 150

1

Фірмова технологія динамічного розгону

C.I.A. 2

Cruise, Sports, Racing, Turbo, Full Thrust



Амплітуда сигналів процесора

CPU Clock Drive

700, 800, 900, 1000 мВ



Амплітуда сигналів шини PCI Express

PCI Express Clock Drive

700, 800, 900, 1000 мВ





CPU Clock Skew

0 – 750 ps

50

Затримки ОЗП



CAS Latency, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, B2B CAS Delay, Round Trip.



Напруга на процесорі, В

CPU Vcore

0,50000 – 1,9 В

0,00625

Напруга на шині QPI/Vtt, В

QPI/Vtt Voltage

1,050 – 1,99 В

0,05
 0,2

Напруга на північному мосту

PCH Core

0,95 – 2,0 В

0,15-0,2

Напруга живлення ФАПЧ

CPU PLL

1,6 – 2,54 В

0,2

Напруга на модулях пам'яті, В

DRAM Voltage

1,3 – 2,6 В

0,02



DRAM Termination

0,49 – 1,95

0,025

Perfomance Enhance



Standart, Turbo, Extreme

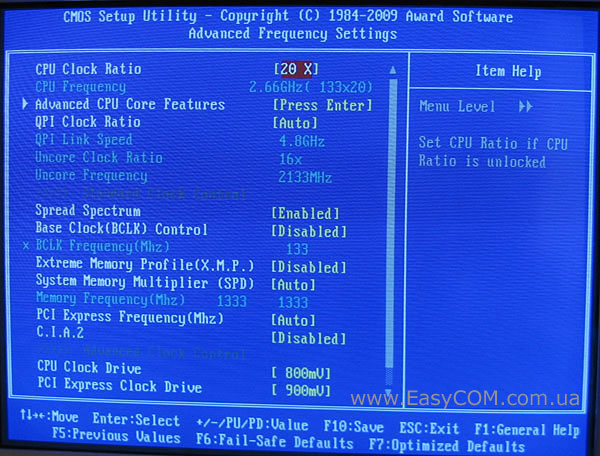

Всі налаштування для розгону зібрані в меню «MB Inteligent Tweaker (M.I.T.)», у ньому є підменю для більш точного «калібрування» системи.

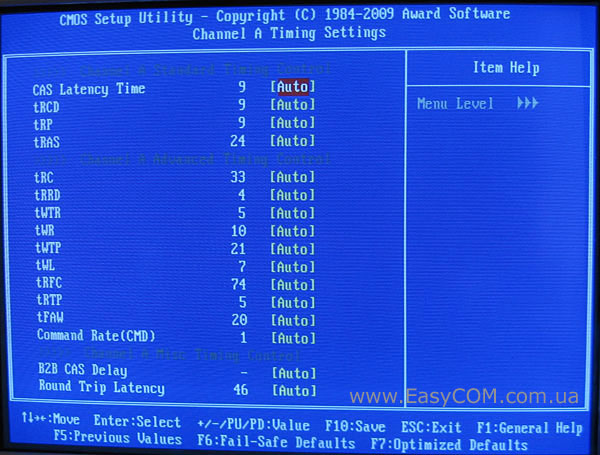

Присутні широкі можливості по налаштуванню таймінгів і субтаймінгів оперативної пам'яті, причому їх можна виставляти для кожного каналу окремо. Нагадаю, що дана материнська плата створена під процесорний роз’єм LGA 1156, тому тут використовуються 2 канали пам'яті, проти трьох в LGA 1366.

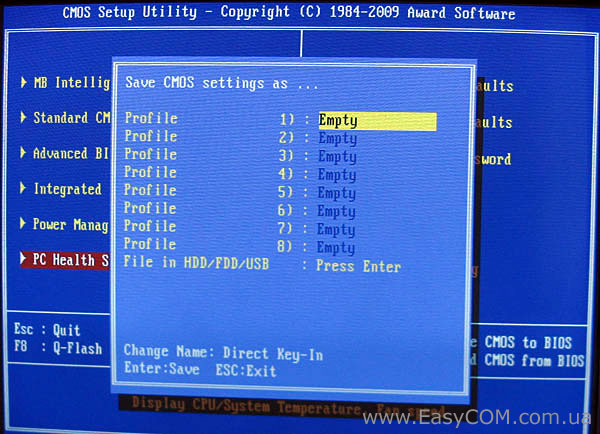

Любителі розгону відповідно оцінять можливість зберігати профілі розгону у 8 комірок, причому тут є можливість перейменовувати назви профілю. Також можна зберегти або завантажити профіль за допомогою HDD\FDD\USB.

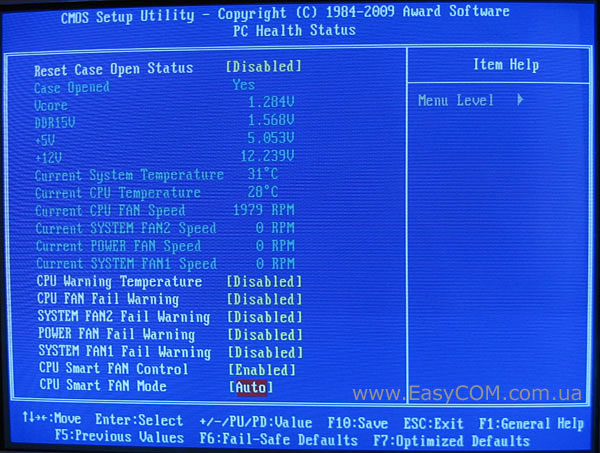

Моніторинг температури процесора і плати, а також напруги на ядрі процесора, модулях пам'яті та основних линах живлення, плюс швидкості обертання всіх вентиляторів, можна подивитися в меню «PC Health Status». Тут же включається автоматичне керування швидкістю обертання вентилятора процесорного кулера. Погано, що не реалізована можливість регулювати оберти трьох корпусних вентиляторів, що залишилися.
