Огляд і тестування материнської плати GIGABYTE GA-P55-UD6

Зовсім нещодавно ми розповіли про минулу презентацію процесорів Intel Core i7, Core i5 та Xeon 3400 з мікроархітектурою Nehalem. Крім самих процесорів у ній згадуються і нові материнські плати, засновані на передовому наборі логіки Intel P55 Express. Ми навіть встигли протестувати один з продуктів, що заснований на ньому. В огляді материнської плати GIGABYTE GA-P55M-UD2 ми розглянули рішення початкового рівня, що, як виявилося, демонструє дуже непогану продуктивність, набір функцій і розгінний потенціал.

Сьогодні ж ми розглянемо материнську плату для оверклокерів та ентузіастів, тобто для користувачів, які звикли одержувати максимум від свого «залізного друга». Отже, зустрічайте учасника сьогоднішнього огляду, материнську плату ТОП-рівня GIGABYTE GA-P55-UD6.

GIGABYTE GA-P55-UD6

Зовнішній вигляд, комплектація, специфікація

Як це часто буває, особливо з новинками, до нас у лабораторію потрапив тестовий екземпляр материнської плати, так званий «семпл» професійною мовою. Звідси і наслідки, що випливають, - відсутність гарної упаковки.

GIGABYTE GA-P55-UD6

Орієнтовно материнська плата повинна мати приблизно таку упаковку. Єдине, що вдасться сказати, так це те, що вона має пластикову ручку для перенесення, а це невід'ємна риса ТОП-продуктів виробництва GIGABYTE. Також, можна відзначити, що дана материнська плата належить до серії Ultra Durable 3.

Оскільки в нашу тестову лабораторію потрапив тестовий семпл, то і наявної при роздрібному продажі комплектації в коробці не було. Однак, згідно завіренням виробника, материнська плата GIGABYTE GA-P55-UD6 обов'язково комплектується:

  • диском з ПЗ та драйверами;
  • посібником для користувача та коротким посібником;
  • заглушкою на задню панель;
  • чотирма SATA-кабелями;
  • одним IDE-кабелем;
  • фірмовою планкою на задню панель з портами SATA;
  • з’єднюючий місток для організації зв'язки SLI.

Крім цього, залежно від регіону поставки та ревізії плати з нею в комплекті можуть попадатися наступні аксесуари:

  • один FDD-кабель;
  • планка на задню панель з двома USB-портами;
  • планка на задню панель з двома IEEE 1394a-портами;
  • два перехідника живлення з роз’єму Molex на SATA;
  • цифровий аудіокабель для підключення S/PDIF входу;
  • кабель для виводу COM-порту.

Отже, судячи з обіцянок, комплект поставки у плати може вийти досить непоганим, особливо якщо в нього ввійдуть всі чи хоча б майже всі з додаткових аксесуарів. Однак і обов'язкового переліку компонентів цілком достатньо для нормальної роботи ПК. Вивчивши віртуальну коробку та обіцяну комплектацию, можемо спокійно перейти до специфікації, цього разу цілком реальної.

Специфікація:

Модель

GIGABYTE GA-P55-UD6

Підтримувані процесори

LGA 1156 Intel Core i5/ Intel Core i7

Набір системної логіки

Intel P55 Express

Тип підтримуваної пам'яті

6 x DIMM, до 16 ГБ, DDR3 2600+/2200/1333/1066/800 Mгц

Підтримка двоканального режиму та Extreme Memory Profile (XMP)

Слоти розширення

2 порти PCI Express 2.0 x16 (синій працює в режимі х16, помаранчевий - у режимі х8)
1 порт PCI Express x16, що працює в режимі х4 (нижній помаранчевий)
 2 x PCI Express x1 порти
 2 x PCI порти

Технології об'єднання відеокарт

Підтримується ATI CrossFireХ та NVIDIA SLI, але тільки двома верхніми слотами PCI-e x16.

Дискова підсистема

Набір системної логіки:
 - 6 x SATA 3Гб/с
 - Intel Matrix Storage Technology для RAID 0, 1, 5, 10

Чіп GIGABYTE SATA 2:
 - 1 х IDE роз’єм
 - 2 х SATA 3 Гб/із з підтримкою RAID 0, 1 та JBOD

Два чіпи JMicron 362:
 - 2 x eSATA 3Гб/с (комбіновані роз’єми eSATA/USB) з підтримкою RAID 0, 1 та JBOD.
 - 2 х SATA 3 Гб/с з підтримкою RAID 0, 1 і JBOD

Чіп iTE IT8720:
 - 1 х FDD роз’єм.

Підтримка LAN

Два гігабітних контролери Realtek RTL8111D з підтримкою Teaming і Smart Dual LAN

Звукова підсистема

8-канальний аудіо-кодек Realtek ALC889A з підтримкою Dolby Home Theater

IEEE 1394

Чіп T.I. TSB43AB23:
 -  до 3 портів IEEE 1394a (2 на задній панелі, 1 через виносну планку)

USB

14 х USB2.0/1.1 портів (10 на задній панелі, включаючи 2 комбінованих eSATA/USB і 4 через виносну на задню панель планку)

Зовнішні порти I/O

1 x PS/2 комбінований порт для клавіатури або мишки
1 х оптичний S/PDIF вихід
1 х коаксіальний S/PDIF вихід
2 x IEEE1394a порти
2 x LAN (RJ45) порти
2 х комбіновані eSATA/USB порти
8 x USB 2.0/1.1 портів
6 х аудіо роз’єм

Внутрішні порти I/O

1 х 24-контактний роз’єм живлення ATX
1 х 8-контактний роз’єм живлення ATX
2 x роз’єм USB  для підтримки 4 USB-портів
1 x роз’єм для FDD
1 x IDE роз’єм
6 x SATA портів (сині)
2 x SATA порти від чіпів Jmicron 362 (білі)
2 х SATA порти від чіпа GIGABYTE SATA 2 (білі)
1 x роз’єм кулера CPU
5 x роз’ємів для кулерів корпусу
1 x IEEE1394a роз’єм
1 х роз’єм COM-порту
1 х S/PDIF вхід
1 х S/PDIF вихід
1 х кнопка очищення CMOS
1 х кнопка скидання
1 х кнопка включення живлення
Роз’єм системної панелі

BIOS

2x16 Mб AWARD BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Розміри, мм

305 х 244 (ATX)

Сайт виробника

http://www.gigabyte.com.tw/

Свіжі версії драйверів можна скачати тут.
Свіжі версії прошивання BIOS можна скачати тут.

Все цены на GIGABYTE GA-P55-UD6

Крім стандартних функцій, відображених у специфікації, материнська плата GIGABYTE GA-P55-UD6 підтримує весь перелік фірмових технологій, які більш докладно описані тут.

GIGABYTE GA-P55-UD6

GIGABYTE GA-P55-UD6

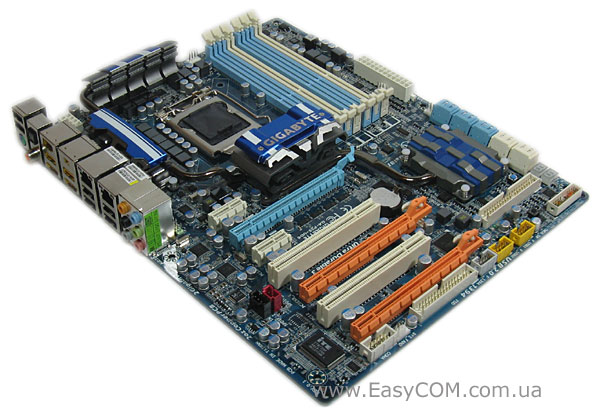

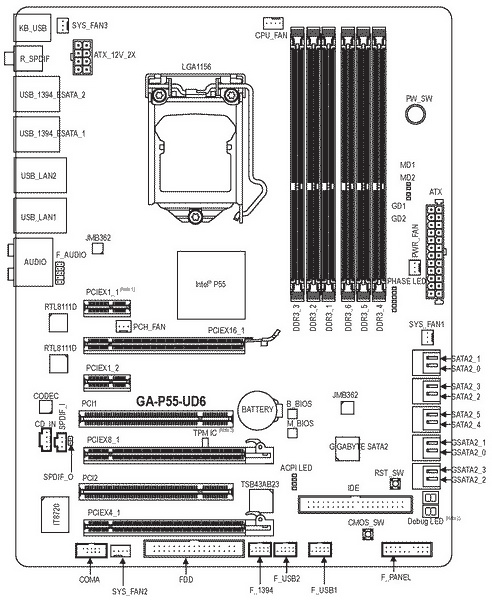

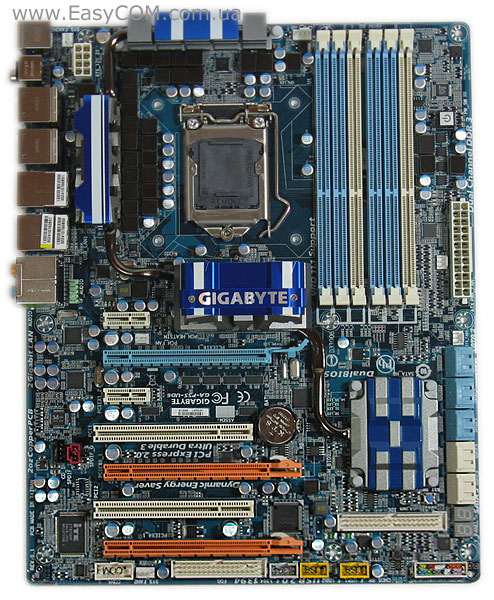

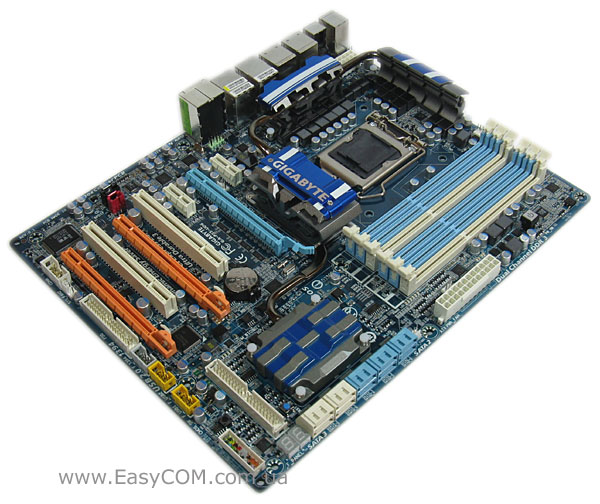

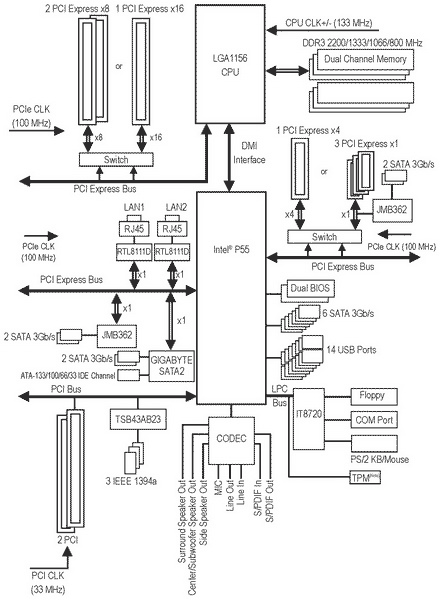

Материнська плата GIGABYTE GA-P55-UD6 має дуже значний зовнішній вигляд. Весь текстоліт посипаний різноманітними розніманнями й мікросхемами. На ньому «немає живого місця», якщо можна так виразитися. Одразу ж в очі кидаються цілих три слота PCI-e x16, шість слотів для модулів оперативної пам'яті, просто величезна кількість фаз вузла живлення процесора. Однак досвідчені користувачі могли помітити ще одну особливість, що привертає увагу при огляді материнської плати. Це радіатор на південному мосту. Однак якщо ви уважно вивчите специфікацію або архітектуру набору логіки Intel P55 Express, то виявиться, що він не вимагає використання південного мосту та містить у собі всі необхідні функції. Що ж виробник приховав під радіатором? Дивлячись на зображення вище та зрівнявши її з блок-схемою материнської плати не складно помітити, що під виглядом південного мосту інженери GIGABYTE розмістили чіпи GIGABYTE SATA 2 і JMicron 362, дбайливо накривши їх масивним радіатором. Доцільність такого рішення ми зрозуміти не змогли. Може таким чином інженери хотіли додати материнській платі більш звичного для всіх нас вигляду з двома основними радіаторами?

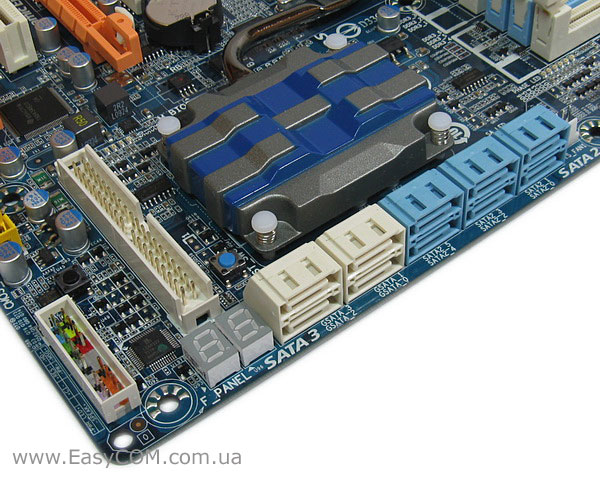

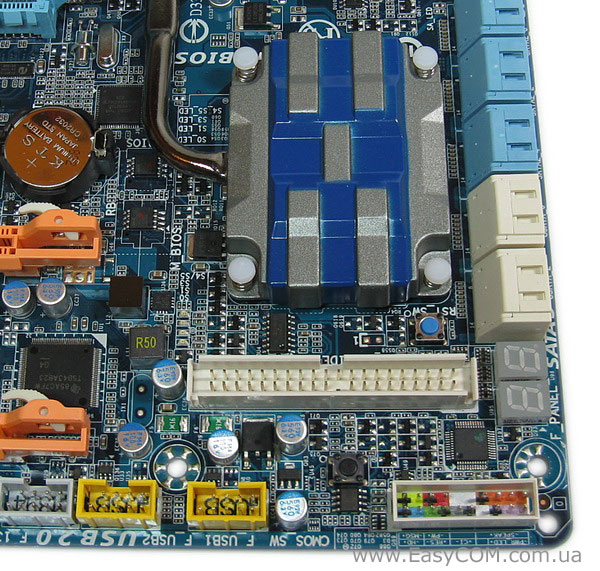

Як би там не було, але пару слів про дискову підсистему сказати варто. Сам «північно-південний міст» Intel P55 Express підтримує до шести пристроїв SATA 2. Виробник же збільшив це число до десяти за допомогою застосування сторонніх чіпів. Два порти SATA 2 забезпечує вже знайомий нам чіп GIGABYTE SATA 2 - він часто зустрічається на материнських платах цього виробника. Ще по одному порту додають чіпи JMicron 362 - їх на материнській платі розпаяно два та кожен з них дозволяє реалізувати один порт SATA 2 та один порт eSATA. Порти, організовані силами сторонніх чіпів, пофарбовані в білі кольори. Всі десять портів SATA 2 підтримують створення RAID-масивів рівнів 0, 1 та JBOD.

Відзначимо наявність індикатора кодів помилок - він знадобиться досвідченим користувачам і допоможе швидко розібратися з неполадками, що виникнуть.

Розташування IDE-роз’єму назвати вдалим не можна, однак вважати це недоліком на сьогоднішній день теж складно - треба просто віддати належне виробнику за те, що цей інтерфейс присутній. Навряд чи споживач, збираючи систему на основі передової материнської плати, буде комплектувати комп'ютер морально та технічно застарілими IDE-пристроями. А для тимчасового підключення старого жорсткого диску цілком підійде будь-який IDE-роз’єм, де б він не був розташований. Також, у правому нижньому куті плати розташовані дві кнопки, відповідальні за перезавантаження комп'ютера (синіх кольорів) і скидання налаштувань BIOS (чорних кольорів).

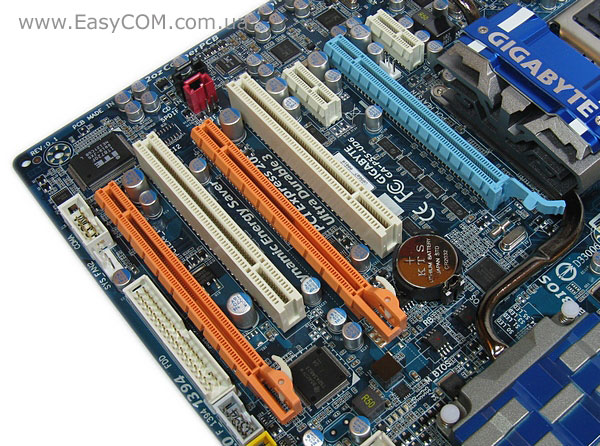

Оскільки одним з основних нововведень у новому наборі логіки Intel P55 Express є одночасна підтримка технологій об'єднання відеокарт ATI CrossFireХ та NVIDIA SLI, то на материнській платі ТОП-рівня просто зобов'язані бути декілька слотів PCI-e x16. У нашому випадку, GIGABYTE GA-P55-UD6 має їх цілих три. Але не варто зваблюватися. Технологію NVIDIA 3-Way SLI дана материнська плата не підтримує - для об'єднання відеокарт від NVIDIA можна використати тільки два верхніх слота PCI-e x16. З технологією від AMD (ATI) справи не набагато кращі - теоретично використовувати всі три слота для встановлення декількох відеокарт можливо, однак у такому випадку перші два слота будуть працювати в режимі PCI-e 2.0 x8+x8, чого, взагалі, цілком достатньо для нормальної роботи (тестування подібного режиму), а ось третій нижній слот буде працювати в режимі PCI-e 1.0 x4 - у такому режимі третя відеокарта буде більше заважати, ніж допомагати першим двом. Щоправда, особливої проблеми в цьому ми не бачимо - на сьогоднішній день конфігурації з трьома відеокартами зустрічаються дуже рідко, та і оптимізованих під них додатків не так вже і багато. Ну а дві відеокарти встановлюються в GIGABYTE GA-P55-UD6 дуже легко.

GIGABYTE GA-P55-UD6

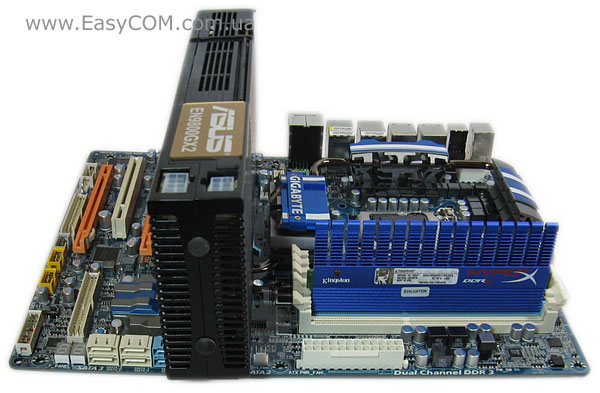

Як бачите, при установці габаритних відеокарт не виникає конфліктів ні з системою охолодження материнської плати, ні з засувками оперативної пам'яті. Відстань між відеокартами складе два слота, що дозволить організувати нормальне надходження свіжого повітря навіть при використанні пари двослотових прискорювачів.

GIGABYTE GA-P55-UD6

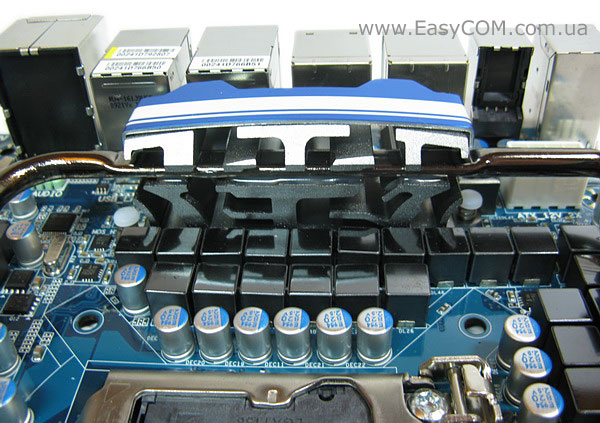

Ось ми і підійшли до ще однієї особливості материнської плати GIGABYTE GA-P55-UD6 – вузла стабілізації живлення процесора. Дана материнська плата поставила своєрідний рекорд – це перша з протестованих нами плат, що має аж 24-фазний стабілізатор живлення центрального процесора.

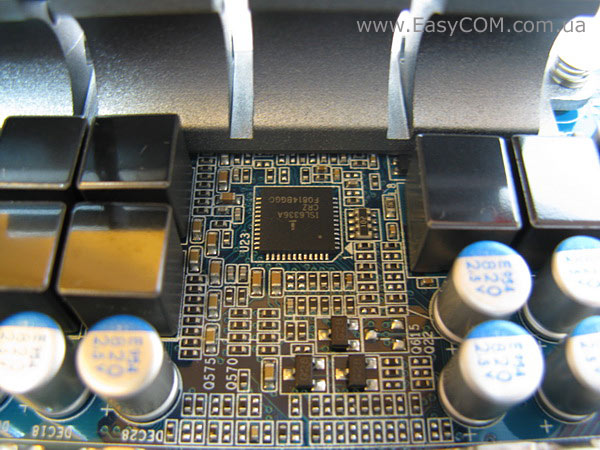

Однак не варто занадто радіти. На материнській платі розпаяна мікросхема Intersil ISL6336A - це шестифазний ШІМ-контролер. Отже, реальних фаз у вузлі стабілізації живлення процесора всього шість. Але виробник застосовує цікавий підхід, що допомагає розподілити навантаження – 24 віртуальні фази живлення. Як і у випадку з подвійним шаром міді в текстоліті материнської плати (одна з особливостей технології Ulta Durable 3) фокус виявляється дуже простим: товще провідник - менше нагрів. У протестованої плати на кожен канал (фазу) ШІМ-контролера Intersil ISL6336A передбачено 8 транзисторів (замість 2) і 4 дроселя (замість 1). Таким чином, кожен із шести тактових сигналів згладжується в чотирьох паралельно з'єднаних ланцюгах.

З курсу фізики ми знаємо, що паралельно з'єднані провідники зменшують загальний опір ланцюга. Отже, знижується і нагрів.

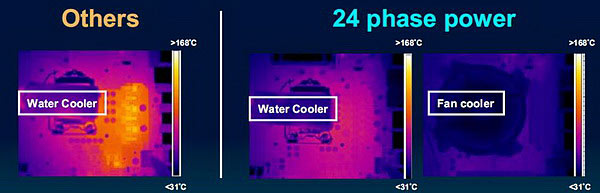

Також, зниженню нагріву елементів (а точніше сказати поліпшення їх охолодження) сприяє і те, що елементи стабілізатора рознесені на деяку відстань один від одного. Тобто тепло, котре виділяється вузлом стабілізації живлення процесора, розполілено по більшій площі.

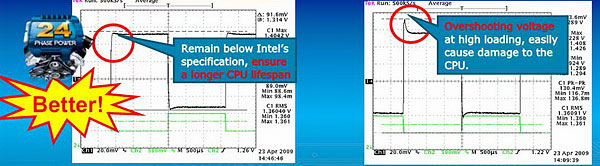

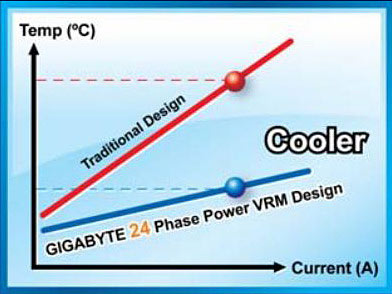

Однак, поліпшення температурного режиму це ще не всі переваги нового рішення. Більша кількість дроселів допомагає більш «гладко» обробляти піки сигналів. Як стверджує виробник, це дозволяє продовжити термін служби процесора, особливо якщо він сильно розігнаний.

Таким чином, можна зробити висновок, що чергове творіння інженерів компанії GIGABYTE у вигляді 24-х віртуальних фаз живлення процесора, звичайно ж, приносить користь і є технічно грамотним, але вирішальну роль в ефективності роботи всієї системи не грає.

Як і має бути, материнськи плати серії Ultra Durable 3 мають у конструкції тільки високоякісні комплектуючі. Елементи плати, що гріються, накриті радіаторами системи охолодження, про яку ми поговоримо трохи пізніше. Зараз же варто лише відзначити, що її радіатори не заважають доступу до процесорного роз’єму та дозволяють встановити навіть дуже габаритні процесорні кулери.

Як відомо, для підвищення ефективності роботи зв'язки транзистор-дросель, застосовують конструкцію з двох транзисторів та одного дроселя. Застосування транзисторів з різними робочими характеристиками дозволяє досягти ефективної роботи дроселя при високому та низькому навантаженні. При використанні 24-фазного стабілізатора живлення процесора, дуже важко розмістити на текстоліті всі 48 транзисторів, тому інженери компанії GIGABYTE прийняли рішення розмістити їх на звороті плати. Робоча температура транзисторів досить висока, тому переживати з приводу їх перегріву не варто, а ось бути обережним при встановленні материнської плати в системний блок - не завадить.

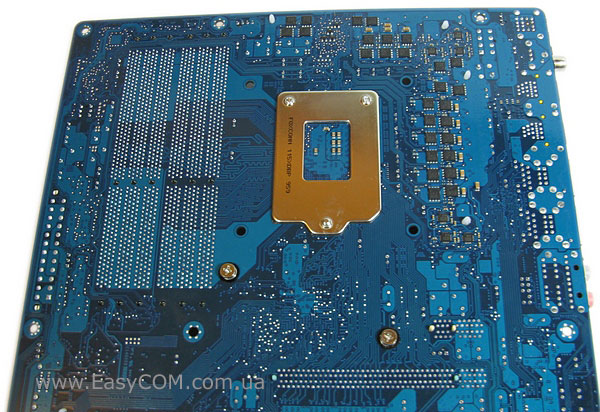

Зверніть увагу - на звороті процесорного роз’єму застосована опорна пластина. Вона фіксує тільки сам процесорний роз’єм та не бере участь у кріпленні кулера, але може перешкодити в установці опорної пластини, необхідної для встановлення деяких моделей процесорних систем охолодження. Центральний радіатор, що накриває головну мікросхему материнської плати, зафіксований за допомогою двох гвинтів - безсумнівний плюс. Інші радіатори кріпляться стандартним способом - на пластикових кліпсах.

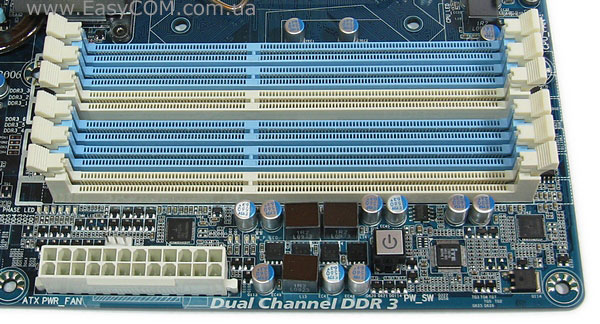

Продовжуємо огляд компонування плати. GIGABYTE GA-P55-UD6 дозволяє встановити до 6 модулів пам'яті стандарту DDR3. Підтримується режим двоканальної роботи - для кожного каналу виділено по три слота. Виходить трохи незвична конфігурація з модулів пам'яті, але технічно все залишається як колись - їх треба вставляти парами. Варто відзначити, що для живлення модулів пам'яті використовується віртуальний шестифазний стабілізатор на основі двохфазного ШІМ-контролера ISL6223G. Праворуч від роз’ємів DIMM розташований основний роз’єм живлення - як вже було багаторазово доведено практикою, це місце є найбільш вдалим для його розташування. Поруч з ним розташована кнопка включення живлення - вона дуже знадобиться оверклокерам і тестерам, які збирають відкриті стенди. Доступ до неї вільний - нічого не заважає. Нагадаємо, що в нижньому правому куті плати також розпаяні кнопки перезавантаження системи та скидання налаштувань BIOS.

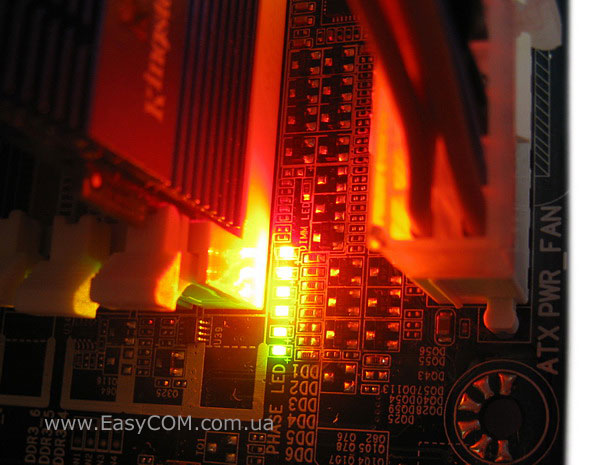

Біля слотів оперативної пам'яті є і невеликий світлодіодний індикатор, що наочно відображає завантаженість фаз живлення.

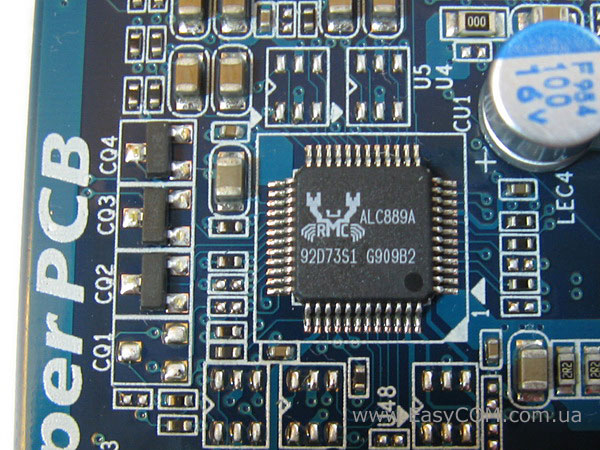

Традиційно, ліворуч від слотів розширення розпаяна мікросхема звукового кодека Realtek ALC889A з підтримкою Dolby Home Theater.

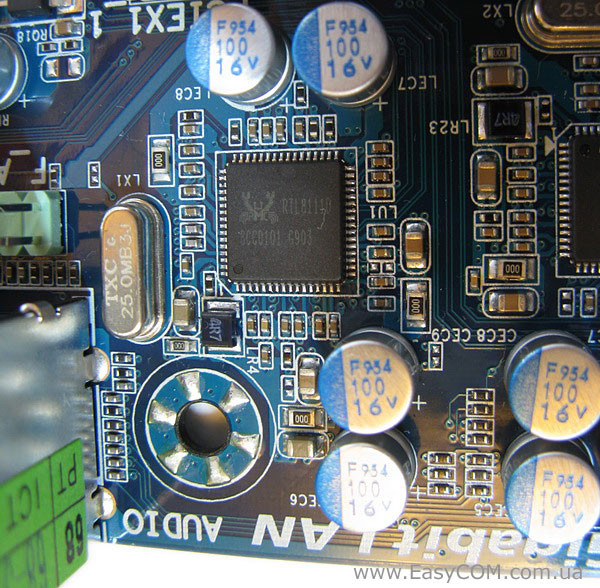

Поруч із ним розташовані обидві мікросхеми Realtek RTL8111D, які підтримують технології Teaming й Smart Dual LAN. Технологія GIGABYTE Smart Dual LAN представлена двома мережними адаптерами з можливістю автоматичного перемикання між ними, що гарантує високу швидкість з'єднання та відсутність простоїв. Режим Teaming дозволяє об'єднати два незалежних з'єднання в один (пропускна здатність зростає вдвічі). Також підтримується технологія енергозбереження Green Ethernet.

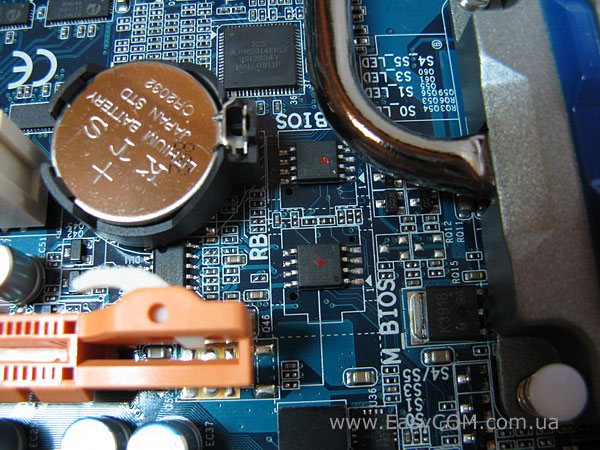

Ну і, звісно, тестуєма материнська плата підтримує технологію Dual BIOS, яка давно полюбилася всім шанувальникам продукції компанії GIGABYTE. Вона передбачає розпаювання одночасно двох мікросхем BIOS, що практично повністю виключає всі можливі несправності, пов'язані з BIOS, і допомагає усувати наслідки невдалого відновлення прошивання.

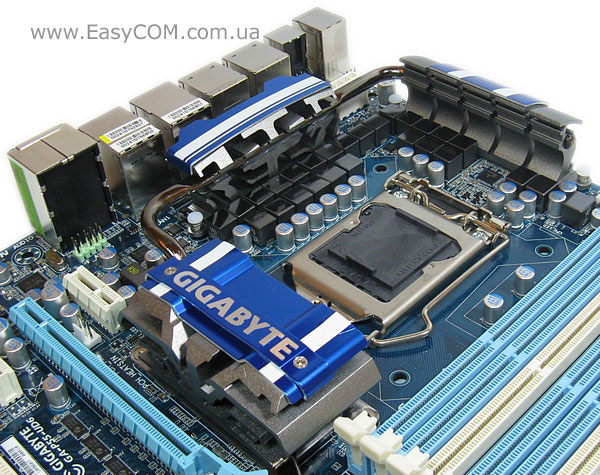

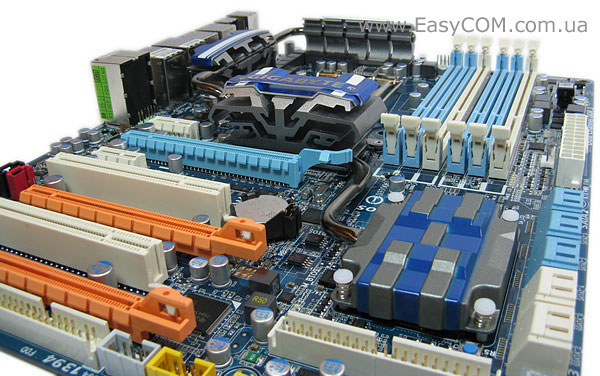

Розглянемо дещо детальніше систему охолодження материнської плати GIGABYTE GA-P55-UD6. Вона представлена чотирма радіаторами, які з'єднані однією тепловою трубкою.

GIGABYTE GA-P55-UD6

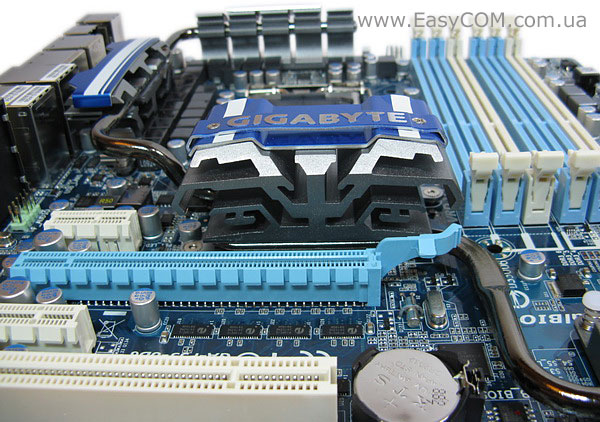

Центральний радіатор, що накриває набір системної логіки, виконаний у вигляді литого деревоподібного моноблока. Матеріал - алюміній. Ми б не сказали, що така конструкція відрізняється високою ефективністю та технологічністю, однак виглядає дуже гарно. Зверху радіатор прикритий пофарбованою кришкою, до якої ще двома гвинтами прикручена планка з логотипом виробника. Як ми вже згадували, цей центральний радіатор фіксується гвинтовим способом.

GIGABYTE GA-P55-UD6

Два радіатори на силових елементах ланцюга живлення процесора виконані за аналогічною конструкцією, тільки мають трохи менші розміри. Теплова трубка проходить не по основі радіатора, а по центру - між ребрами. Тому, для поліпшення теплообміну, виробник застосував термоклей.

GIGABYTE GA-P55-UD6

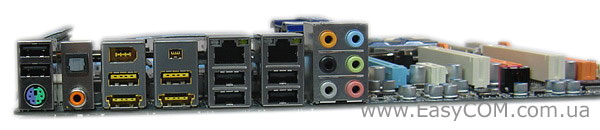

На задню панель в GIGABYTE GA-P55-UD6 винесений досить солідний набір інтерфейсів:

  • 1 x PS/2 комбінований порт для клавіатури або мишки;
  • 1 х оптичний S/PDIF вихід;
  • 1 х коаксіальний S/PDIF вихід;
  • 2 x IEEE1394a порти;
  • 2 x LAN (RJ45) порти;
  • 2 х комбіновані eSATA/USB порти;
  • 8 x USB 2.0/1.1 портів;
  • 6 х аудіо роз’ємів.

BIOS

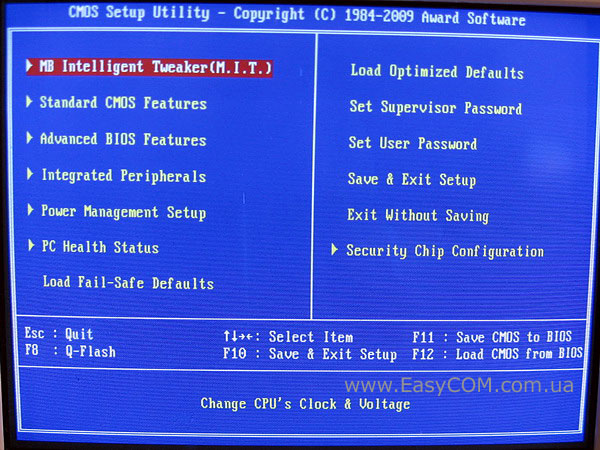

Компанія GIGABYTE не змінює своїм традиціям і навіть у новій серії материнських плат використовує звичний і простий код BIOS на основі наробітків компанії Award. Більшість можуть вважати такий підхід аскетичним, тому що аналогічну BIOS ми бачили і в 2000-ні та навіть у ранні 90-і. Проте, взагалі, політику виробника можна зрозуміти - в BIOS немає місця для супер-графічних інтерфейсів і прикрас. Її призначення - первинна конфігурація параметрів системи та налаштування роботи материнської плати - функції досить відповідальні. І поки даний варіант залишається зрозумілим користувачам, і повністю виконує покладені на нього функції, навіщо його міняти на щось інше?

Всі найцікавіші налаштування зібрані в меню «MB Inteligent Tweaker (M.I.T.)» - це меню для розгону системи. Пропонуємо їх у вигляді таблиці.

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

C1E, TM2, EIST, Virtualization Technology, Multi-Threading, Intel Turbo Boost Teach, Virtualization





Множник шини QPI

QPI Clock Ratio

x32, x36



Процесорний множник

CPU Clock Ratio

9 - max.

1

Кількість активних ядер

CPU Cores Enabled

1 - max

1

Частота системної шини, МГц

BCLK Frequency

100 - 1200

1

Дільник для пам'яті

System Memory Multipllier (SPD)

6, 8, 10, 12



Частота шини PCI Express

PCI Express Frequency

 90 - 150

1

Фірмова технологія динамічного розгону

C.I.A. 2

Cruise, Sports, Racing, Turbo, Full Thrust



Поліпшення продуктивності системи

Performance Enhance

Standart, Turbo, Extreme



Підтримка XMP

Extreme Memory Profile (X.M.P.)

Disable, Profile 1, Profile 2



Амплітуда сигналів процесора

CPU Clock Drive

700, 800, 900, 1000 мв



 Амплітуда сигналів шини PCI Express

PCI Express Clock Drive

700, 800, 900, 1000 мв



Зсув сигналів ЦП

CPU Clock Skew

0 – 750 пс



Зсув сигналів IO Hub

IOH Clock Skew

0 – 750 пс



Режим встановлення затримок пам'яті

DRAM Timing Selectable

Auto, Quick, Expert



Затримки ОЗП



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tRAW, CMD, Round Trip, Different DIMMs, Different Ranks, On The Sanc Rank



Напруга на процесорі, В

CPU Vcore

0,50000-1,9 В

0,00625 В

Напруга на шині QPI/Vtt, В

QPI/Vtt Voltage

0,8 – 1,94 В

0,02 – 0,1 В

Напруга на північному мосту

PCH Core

0,85- 2,0 В

0,2 - 0,1 В

Напруга живлення ФАПЧ

CPU PLL

1,5 – 2,64 В

0,02 - 0,1 В

Напруга на модулях пам'яті, В

DRAM Voltage

1,3 – 2,6 В

0,02 – 0,1 В



DRAM Termination

0,49 - 1,95

0,02 – 0,025 В



Ch-A (B) Data VRef.

0,49 – 0,94 В

0,01 В



Ch-A (B) Address VRef.

0,68 – 0,94 В

0,01 В

Калібрування лінії живлення

Load-Line Calibration

Standart, Level 1, Level 2



Як і слід було сподіватися від продукту ТОП-рівня, материнська плата GIGABYTE GA-P55-UD6 має дуже великі налаштування для розгону системи. Тут присутні і фірмові технології авторозгону, і підтримка профілів XMP і навіть режим «експерта» для повністю ручного встановлення всіх затримок пам'яті. Завдяки фірмовому апаратному чіпу контролю напруги, дана материнська плата дозволяє регулювати напругу практично на всіх елементах та в дуже широких межах.

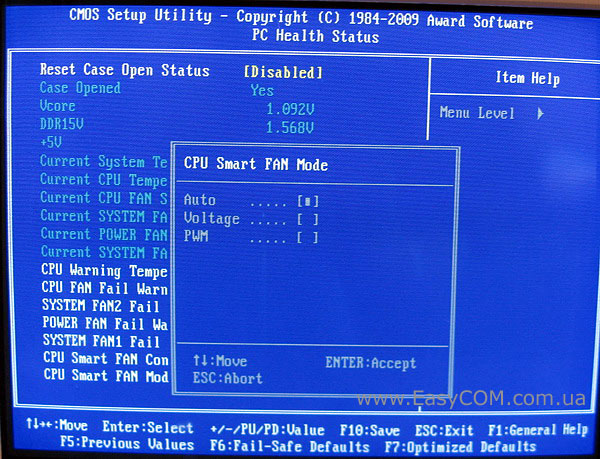

У меню «PC Health Status» є моніторинг основних параметрів роботи системи. На жаль, материнська плата підтримує керування швидкістю обертання тільки вентилятора на процесорному кулері. Автоматичне регулювання частоти обертання корпусних вентиляторів не передбачений.
