Огляд материнської плати GIGABYTE GA-MA78LM-S2H

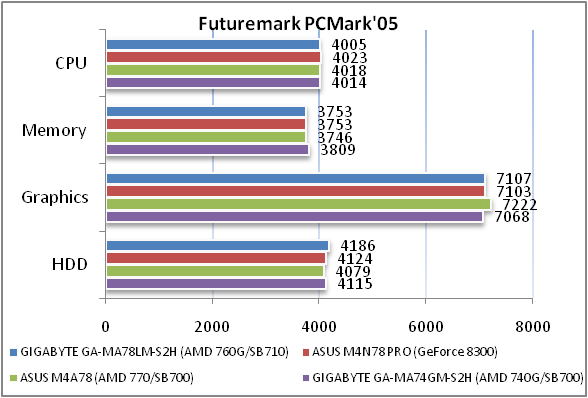

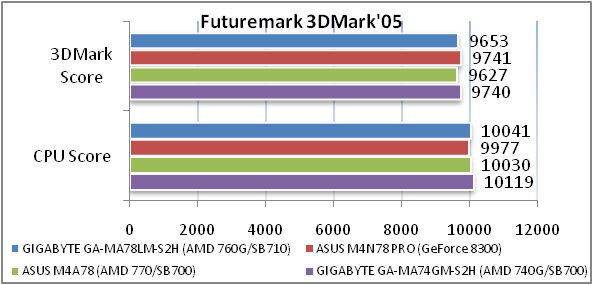

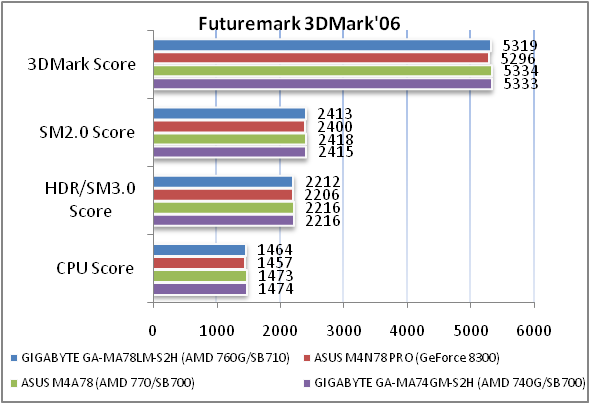

В даному огляді ми вивчимо особливості та можливості недорогої материнської плати GIGABYTE GA-MA78LM-S2H. Плата заснована на наборі системної логіки AMD 760G/SB710 і обладнана процесорним роз’ємом Socket AM2+ і підтримкою процесорів AM3. Однією з особливостей чіпсету AMD 760G є наявність вбудованої графіки ATI Radeon HD 3000 з підтримкою DirectХ 10.0. При цьому виведення зображення може здійснюватися по трьом інтерфейсам: D-Sub, DVI-D, HDMI. Крім цього, плата має поруч важливих і корисних характеристик, про яких ми розповімо трохи нижче.

GIGABYTE GA-MA78LM-S2H

Специфікація материнської плати GIGABYTE GA-MA78LM-S2H:

Виробник

GIGABYTE

Модель

GIGABYTE GA-MA78LM-S2H

Чіпсет

AMD 760G/SB710

Процесорний роз’єм

Socket AM2+ (З підтримкою процесорів AM3)

Підтримувані процесори

AMD Phenom II, AMD Phenom, AMD Athlon II, AMD Athlon, AMD Sempron, AMD Phenom II X6 1055T, AMD Phenom II X6 1035T

Системна шина, МТ/с

5200/2000

Підтримувана пам'ять

2 x DDR2 1200 (O.C.)/1066/800 МГц до 8 ГБ
Підтримка двоканального режиму роботи пам'яті

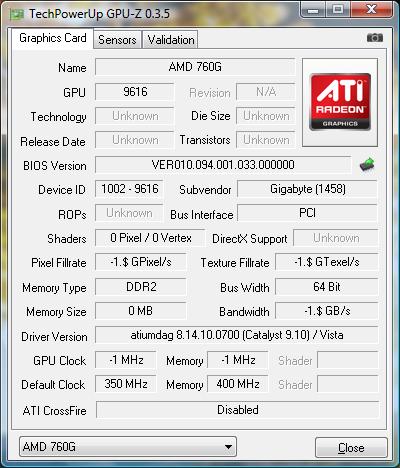

Інтегроване графічне ядро

ATI Radeon HD 3000 з підтримкою DirectХ 10.0

Слоти розширення

1 x PCI Express 2.0 x16
1 x PCI Express x1
2 x PCI

Дискова підсистема

Південний міст:
4 x SATA 3.0 Гб/с підтримка SATA RAID 0, 1,10, JBOD
1 x IDE роз’єм ATA-133/100/66/33 на два пристрої

Чіп iTE IT8718:
1 х FDD

LAN

Гігабітний мережний LAN контролер RTL 8111D

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC888B

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Роз’єм для вентиляторів

1 x CPU
1 x для корпусного вентилятора

Зовнішні порти I/O

1 x PS/2 (Клавіатура/Миша)
1 x D-Sub
1 x DVI-D
1 x HDMI
8 x USB 2.0/1.1
1 x RJ45 LAN
3 x аудіо роз’єм

Внутрішні порти I/O

1 x CD in
1 x S/PDIF In/Out
1 x COM
1 x Audio роз’єм передньої панелі
4 x USB 2.0/1.1
Роз’єм системної панелі

BIOS

2 x 8 Мбіт AWARD BIOS

Фірмові технології

@BIOS
Q-Flash
Xpress BIOS Rescue
Download Center
Xpress Install
Xpress Recovery2

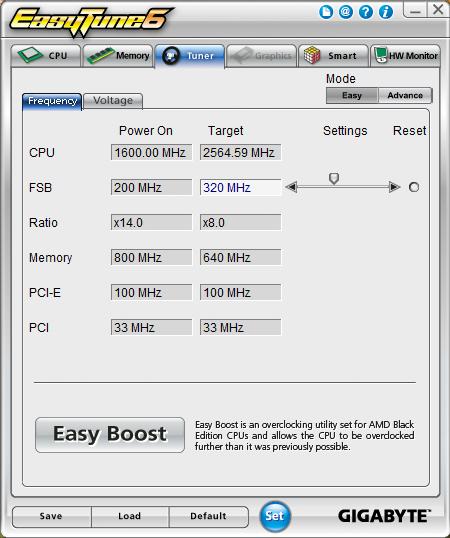

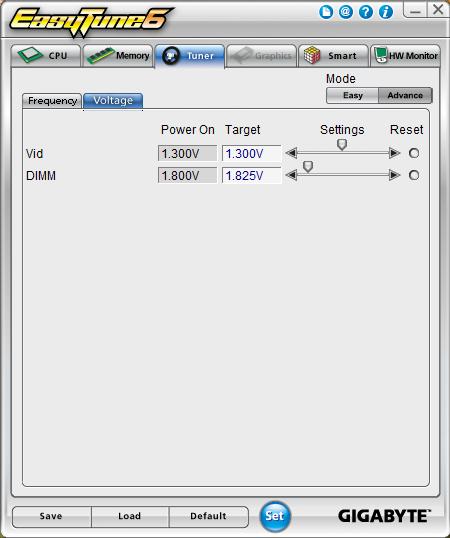

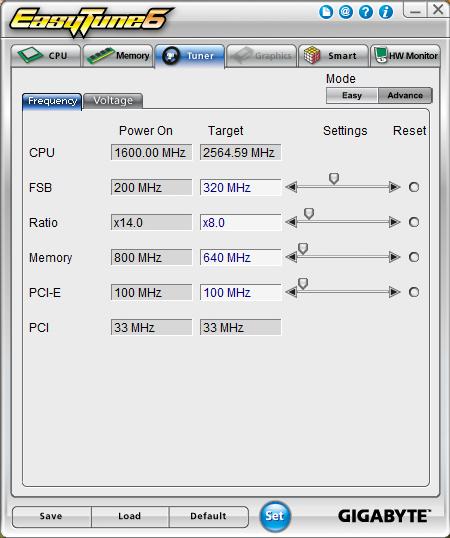

EasyTune

Форм-фактор
Розміри, мм

Micro ATX
243 x 220

Сайт виробника

http://www.gigabyte.com.tw/

Нові версії BIOS і драйверів можна скачати зі сторінкі підтримки.

Все цены на GIGABYTE GA-MA78LM-S2H

Дуже важливою особливістю системної плати GIGABYTE GA-MA78LM-S2H є підтримка шестиядерних процесорів нового покоління AMD Phenom II X6 1055T і AMD Phenom II X6 1035T. Погодитеся, що для плати низького цінового діапазону це є великим плюсом.

Упаковка

GIGABYTE GA-MA78LM-S2H

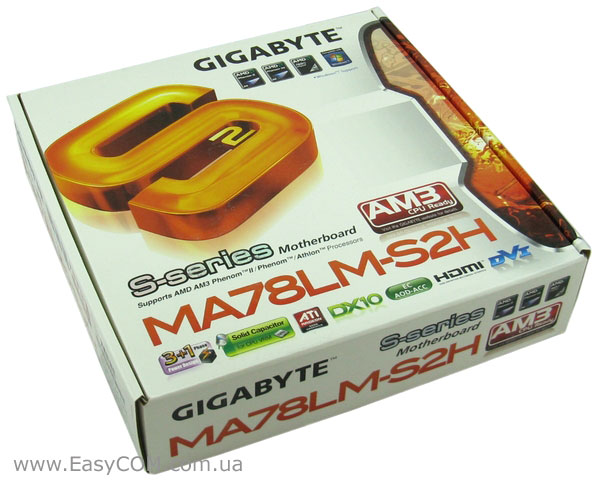

Упаковка материнської плати GIGABYTE GA-MA78LM-S2H виконана у звичному для продуктів компанії GIGABYTE стилі з великими символами позначень моделі плати. На передній частині коробки за допомогою невеликих логотипів перераховані основні особливості та переваги прилашту. Тут звертається увага на те, що плата підтримує процесори з роз’ємом Socket AM3 і оснащена вбудованим графічним прискорювачем з підтримкою API DirectХ 10.0.

GIGABYTE GA-MA78LM-S2H

На звороті упаковки перераховані і коротко описані основні технології, якими оснащена системна плата:

  • @BIOS
  • Q-Flash
  • Smart Fan
  • Boot Menu
  • Dual Bios
  • Xpress BIOS Rescue
  • Download Center
  • Xpress Install
  • Xpress Recovery2

Як бачимо, набір технологій, яким оснащена системна плата GIGABYTE GA-MA78LM-S2H, є традиційним для більшості недорогих рішень GIGABYTE.

GIGABYTE GA-MA78LM-S2H

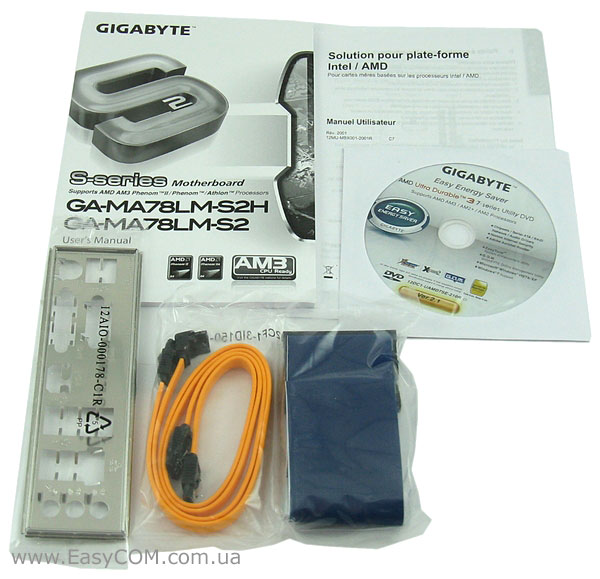

Комплект поставки материнської плати GIGABYTE GA-MA78LM-S2H, м'яко кажучи, має мінімум необхідних для роботи аксесуарів:

  • Інструкція користувача;
  • 1 x диск з драйверами та утилітами;
  • 2 x кабелі SATA;
  • 1 x шлейф для підключення пристроїв ATA;
  • Інтерфейсна заглушка.

Компонування елементів

GIGABYTE GA-MA78LM-S2H

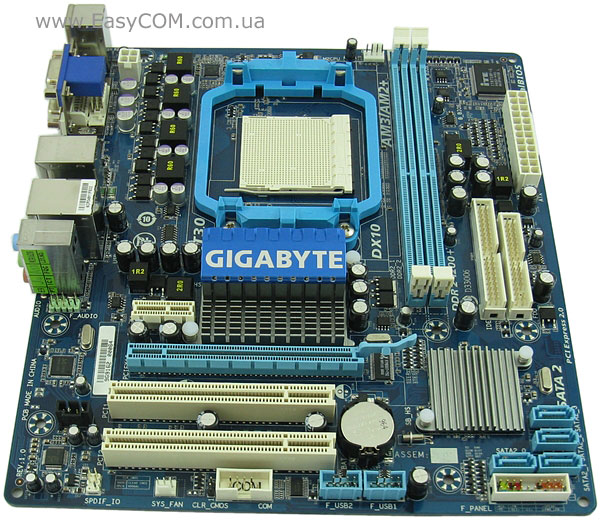

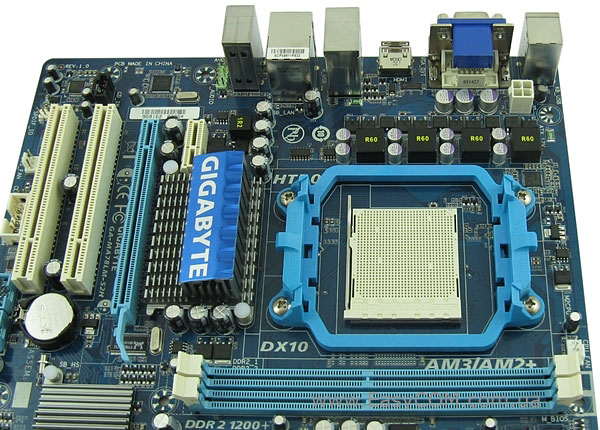

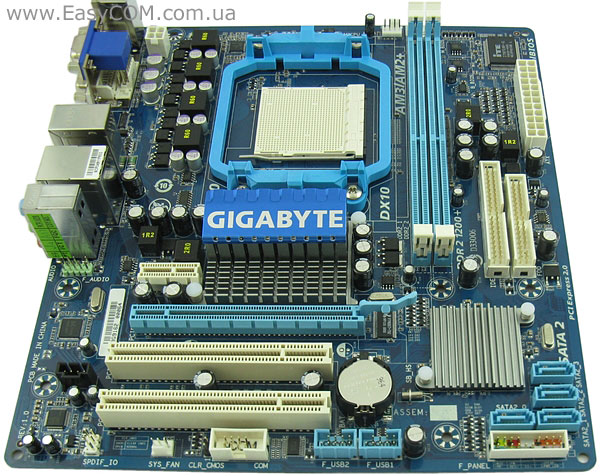

Компонування елементів материнської плати продумане до дріб'язків і не викликає серйозних зауважень. Всі електронні елементи розпаяні на друкованій платі обережно. Роз’єми оперативної пам'яті достатньо віддалені від слота PCI Express 2.0 x16, і навіть встановлення довгої відеокарти не перешкодить безперешкодно встановити або витягти модулі ОЗП. Порти для підключення PATA пристроїв і флоппі дисководу розташовані у звичному місці - скраю в правій частині плати.

Грамотну конструкцію має радіатор північного мосту. Він як би розділений навпіл і друга його половина, по висоті, не перевищує висоту роз’єму PCI Express x1. Завдяки цьому, у роз’єм PCI Express x1 можна встановити плату розширення з відповідним інтерфейсом будь-якої довжини.

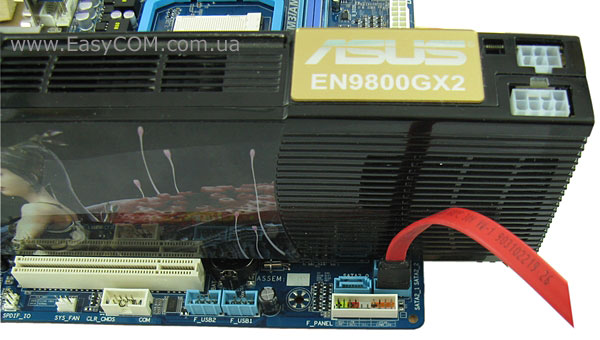

При встановленні довгої відеокарти з двослотовою системою охолодження, два з чотирьох портів SATA будуть заблоковані. Два слоти, що залишилися можна використовувати без будь-яких істотних незручностей, що можна вважати гарним показником, особливо якщо врахувати формат плати microATX.

GIGABYTE GA-MA78LM-S2H

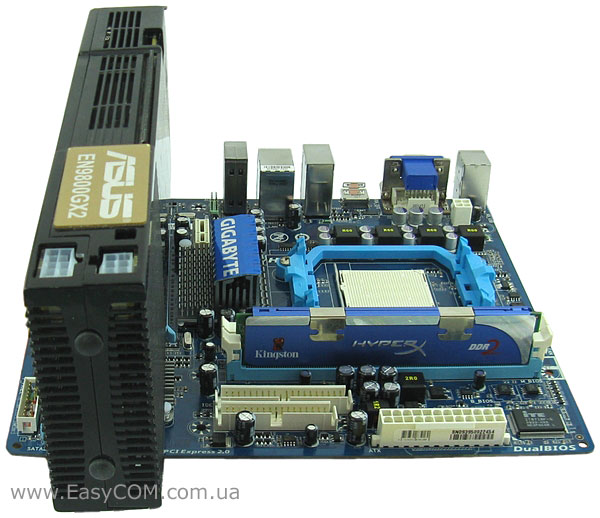

Як видно на зображенні вище, вільного місця над габаритною відеокартою досить багато. Є де «розгулятися». Засувки слотів ОЗП не блокуються. Правда слід нагадати, що при встановленні такої відеокарти, і один з роз’ємів PCI буде недоступний.

До речі, якщо казати про оперативну пам'ять, то материнська плата оснащена двома слотами з підтримкою модулів DDR2 на частоті 1200 (O.C.)/1066/800 МГц. Відповідно пам'ять може працювати в одно- і двоканальному режимах. Максимальний об'єм ОЗП, яким можна оснастити плату – 8 ГБ, чого цілком достатньо для масових багатофункціональних систем.

GIGABYTE GA-MA78LM-S2H

Система охолодження системної плати GIGABYTE GA-MA78LM-S2H складається з двох алюмінієвих радіаторів на північному і південному мостах. Радіатор північного мосту має не стандартну конструкцію, що дозволяє встановлювати в слот PCI Express x1 плати розширення будь-якої довжини. Цей радіатор має велику кількість тонких ребер для кращого відведення тепла. Радіатор південного мосту взагалі складно назвати радіатором, більше він схожий на звичайну алюмінієву пластину. Але при цьому система охолодження материнської плати добре справляється зі своїм завданням. У процесі тестування температура на північному мосту не піднімалася вище 42 градусів по шкалі Цельсія, а температура південного мосту не перевищувала планку 47 градусів.

Материнська плата оснащена гигабитним мережним контролером Realtek RTL 8111D, що на сьогоднішній день можна вважати стандартом.

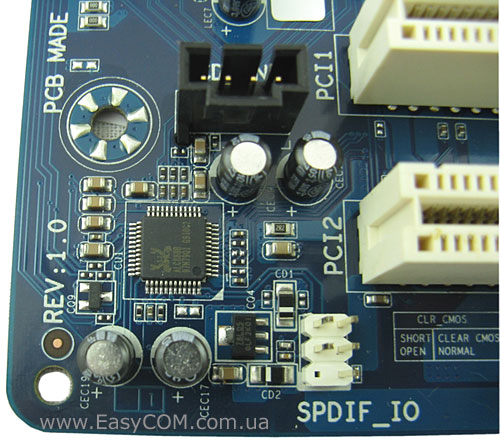

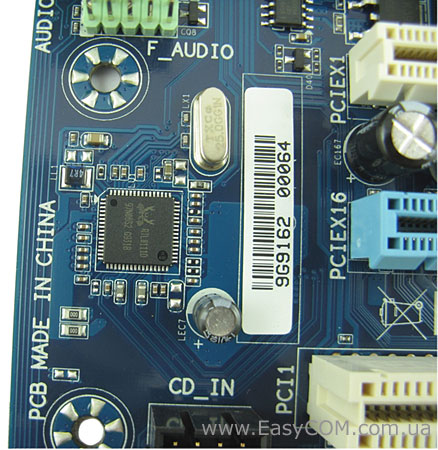

Звукова підсистема материнської плати GIGABYTE GA-MA78LM-S2H представлена восьмиканальним контролером High Definition Realtek ALC888B.

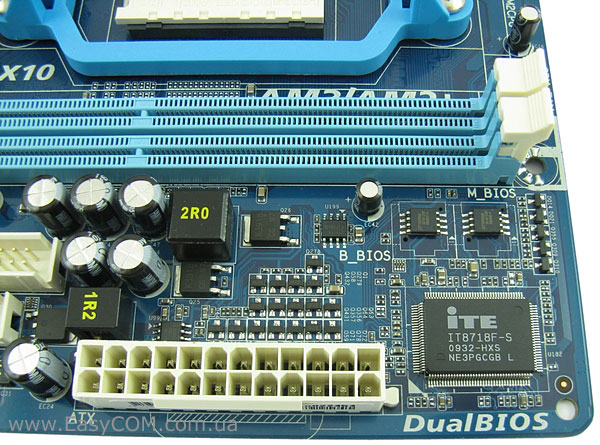

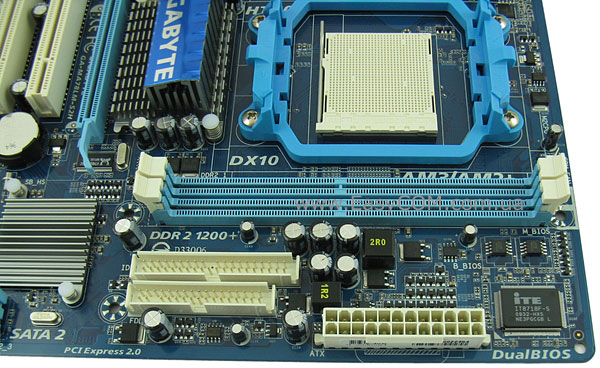

Плата оснащена двома мікросхемами системи BIOS – основною і резервною в рамках технології Dual BIOS. Ось тільки розташовані ці мікросхеми в не зовсім звичному місці – у верхньому правому куті материнської плати, поруч з контролером введення-виводу ITE IT8718F-S.

GIGABYTE GA-MA78LM-S2H

Система живлення материнської плати представлена чотирьохфазним (за схемою 3+1) стабілізатором напруги. І навіть, незважаючи на «бюджетність» продукту, у ланцюзі живлення використовуються надійні конденсатори з твердим електролітом і дроселі з феритовою серцевиною.

GIGABYTE GA-MA78LM-S2H

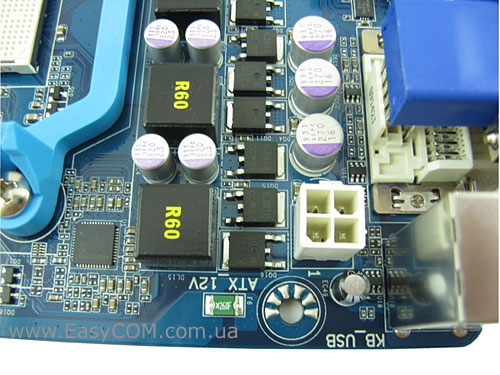

А ось те, що роз’єм додаткового живлення процесора є чотирьохконтактним, не самим сприятливим чином позначиться на рекомендаціях з розгону процесора, особливо чотирьох- або шестиядерного.

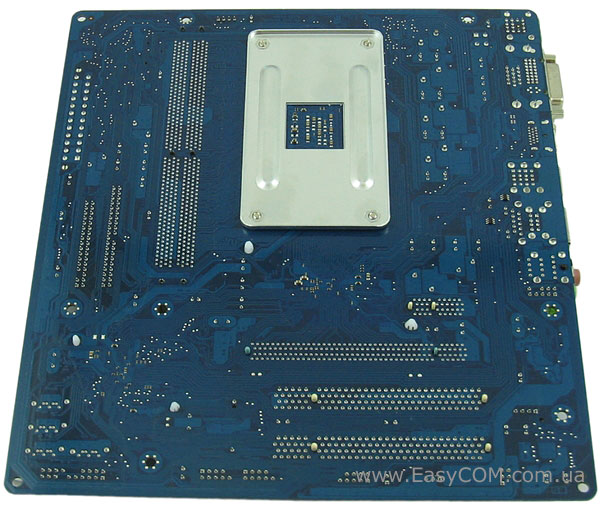

Для кращої жорсткості, на звороті материнської плати є додаткова пластина. Вона запобігає вигинам плати при встановленні габаритних процесорних систем охолодження.

Зовнішні порти

GIGABYTE GA-MA78LM-S2H

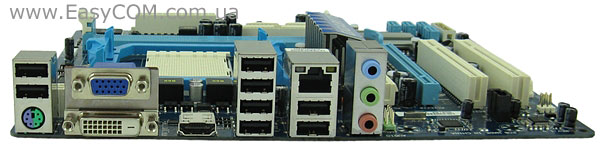

На задню панель зовнішніх портів материнської плати виведені наступні роз’єми:

  • 1 x PS/2 порт для клавіатури або миші;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 8 x USB;
  • 1 x RJ45 LAN;
  • 3 аудіо роз’єм.

BIOS

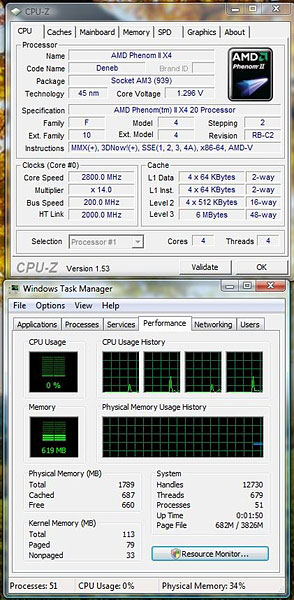

У якості базової системи введення-виводу материнська плата GIGABYTE GA-MA78LM-S2H використовує код компанії AWARD. Основні функції та налаштування розгону знаходяться в основному розділі BIOS – «MB Intelligent Tweaker(M.I.T.)»:

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

C1E, Virtualization Technology, AMD K8 Cool&Quiet control





Множник процесора

CPU Clock Ratio

 Залежно від процесора

0,5

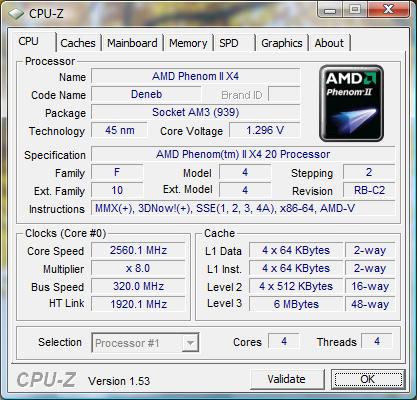

Частота FSB, МГц

CPU Frequency

200-500

1

Множник частоти південного мосту

CPU NorthBridge Freq.

5-20

1

Частота шини PCIE, МГц

PCIE Clock

100-200

1

Ширина шини HT, біт

HT Link Width

8-16

8

Частота шини HT, МГц

HT Link Frequency

200-2600

200

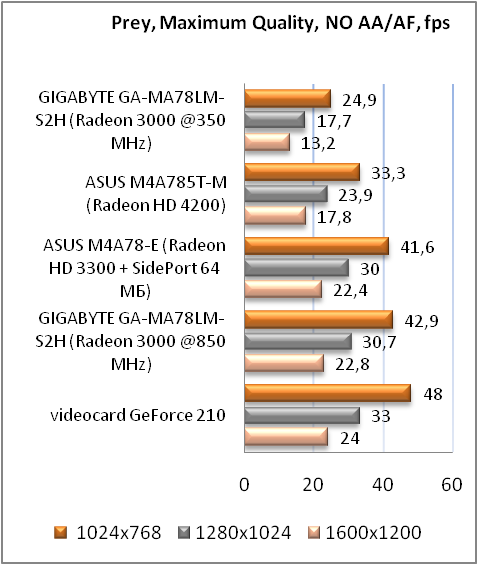

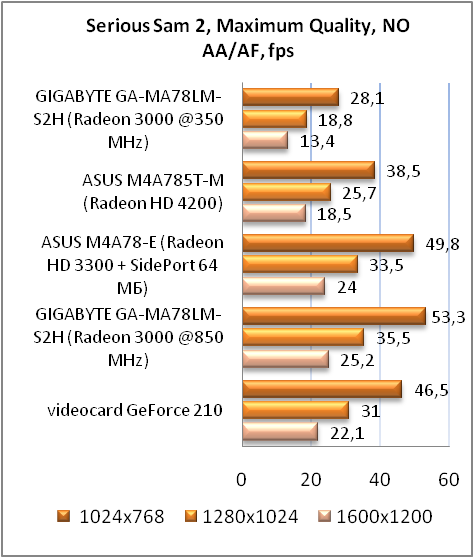

Частота GPU, МГц

VGA Core Clock

200-2000

1

Множник ОЗП

Memory Clock

2-5,33

0,66

Режим роботи контролера ОЗП процесорів AMD Phenom

Dcts Mode

Unganged, Ganged



Затримки ОЗП



CAS# Latency, RAS To CAS R/W Delay, Row Precharge Time, Minimum RAS Active Time, 1T/2T Command Timing, Twtr Command Delay,  Trfc0 For DIMM1, Trfc2 For DIMM2, Trfc1 For DIMM3, Trfc3 For DIMM4, WriTE Recovery Time, Precharge Time, Row Cycle Time, RAS To RAS Delay



Напруга на модулях ОЗП

DDR2 Voltage Control

0,100-0,300

0,100

Напруга на південному мосту

NorthBridge Volt Control

0,1-0,3

0,1

Напруга на північному мосту

SouthBridge Volt Control

0,1-0,3

0,1

Напруга на процесорі, В

CPU Voltage Control

 Залежно від процесора



CPU NB VID Control

 Залежно від процесора

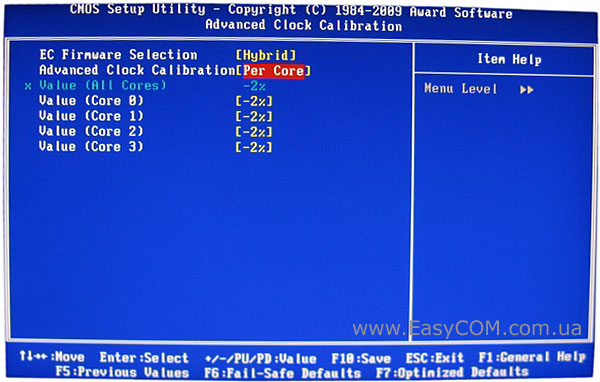

Пункт BIOS - Advanced Clock Calibration дозволяє розблокувати відключені при виробництві блоки процесорів AMD. Тут можна робити тонке налаштування кожного ядра процесора незалежно від того, активно воно чи ні.

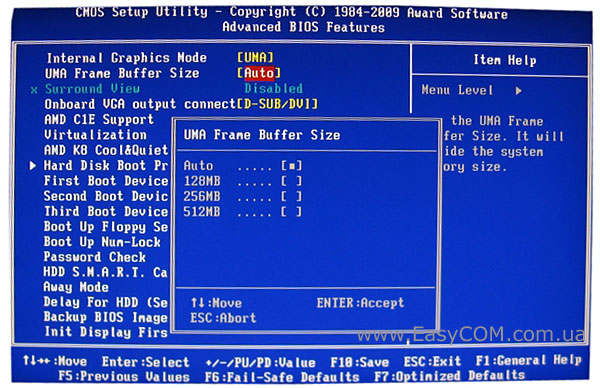

Об'єм виділюваної оперативної пам'яті, під потреби вбудованого графічного ядра, може бути в межах 128-512 МБ.

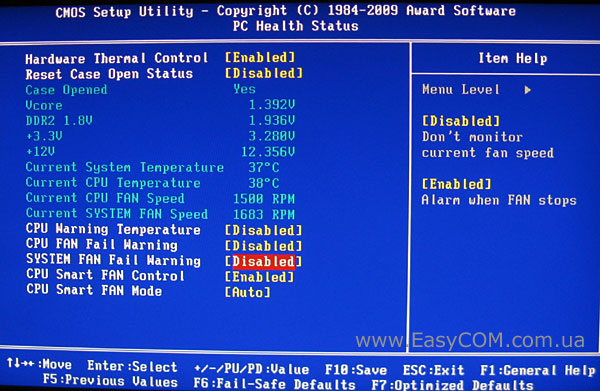

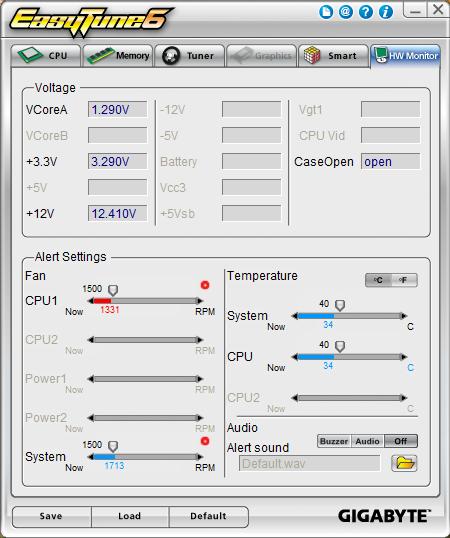

Розділ моніторингу забезпечує індикацію напруги живлення на ядрі процесора, модулях пам'яті, і лініях живлення +3,3В і +12В, а також дозволяє побачити температуру процесора і системної плати, швидкість обертання процесорного та системного вентиляторів. Тут же можна включити автоматичне керування швидкістю обертання процесорного кулера залежно від температури процесора. На жаль автоматичне керування швидкістю системного вентилятора не реалізоване.
