Огляд і тестування материнської плати GIGABYTE GA-H110M-S2 DDR3

Материнські плати на основі чіпсета Intel H110 в першу чергу націлені на тих користувачів, яких не цікавлять можливості розгону комплектуючих, встановлення декількох відеокарт або використання швидкісних інтерфейсів M.2 або SATA Express. В першу чергу вони дбають про зниження кінцевої вартості ПК або про виділення додаткових коштів на інші компоненти за рахунок вибору доступнішої материнської плати. Однією з таких є модель GIGABYTE GA-H110M-S2 DDR3.

GIGABYTE GA-H110M-S2 DDR3

Як нескладно здогадатися з назви новинки, вона вирізняється компактним форматом microATX, а також підтримкою оперативної пам'яті DDR3L (напруга 1,35 В) і DDR3 (1,5 В і вище). Вартість же GIGABYTE GA-H110M-S2 DDR3 на момент написання огляду складала близько $60, що разом з можливістю заощадити на пам'яті DDR4 робить її дуже вигідною покупкою для переходу на платформу Socket LGA1151.

Специфікація GIGABYTE GA-H110M-S2 DDR3:

Виробник і модель

GIGABYTE GA-H110M-S2 DDR3 (rev 1.0)

Чіпсет

Intel H110

Процесорний роз'єм

Socket LGA1151

Процесори, що підтримуються

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою 32 ГБ пам'яті з частотою до DDR3-1600 МГц

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Дискова підсистема

Чіпсет Intel H110 підтримує:

4 х SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111G (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальный Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 х D-Sub

1 x RJ45

2 x USB 3.0

2 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожен з підтримкою підключення двох USB 2.0

1 x TPM

1 х S/PDIF Out

BIOS

64 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

226 x 170 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

GIGABYTE GA-H110M-S2 DDR3 GIGABYTE GA-H110M-S2 DDR3

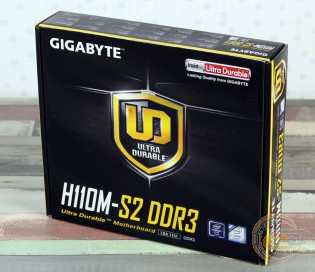

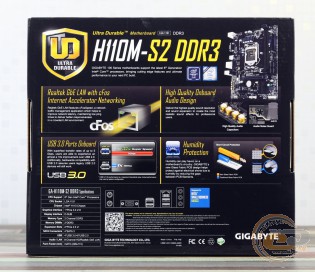

Материнська плата GIGABYTE GA-H110M-S2 DDR3 постачається в коробці, виконаній з щільного картону і прикрашеній поліграфією в темно-жовтих тонах. Велику частину лицьової сторони займає логотип фірмової концепції Ultra Durable, а на зворотній знайшлося місце для короткої таблиці специфікації і опису ключових переваг.

GIGABYTE GA-H110M-S2 DDR3

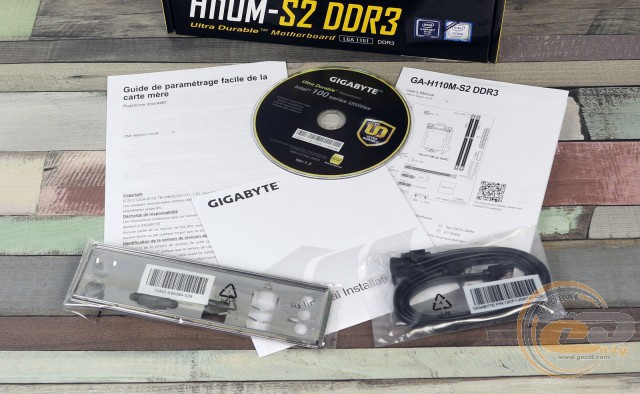

У коробці з постачається тільки базовий набір аксесуарів у вигляді диска з драйверами і утилітами, набору паперової документації, двох SATA-шлейфів і заглушки інтерфейсної панелі.

Дизайн і особливості плати

GIGABYTE GA-H110M-S2 DDR3

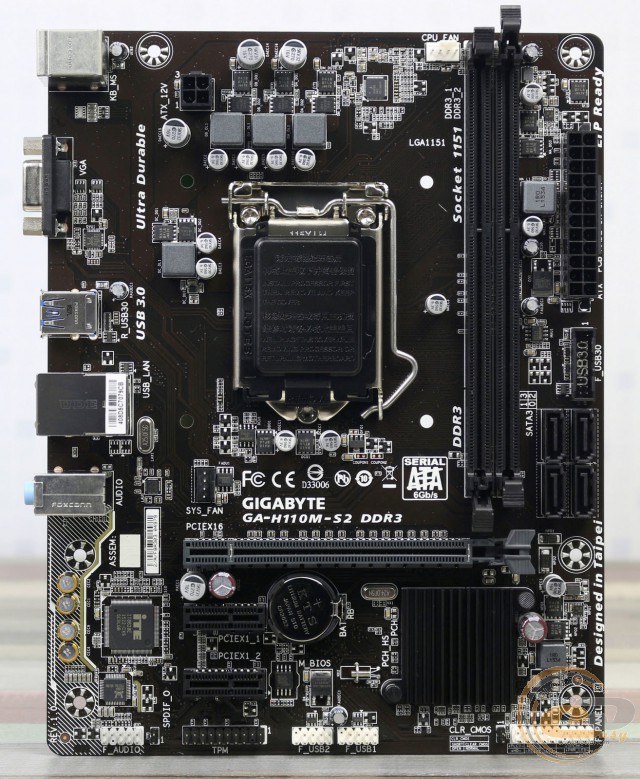

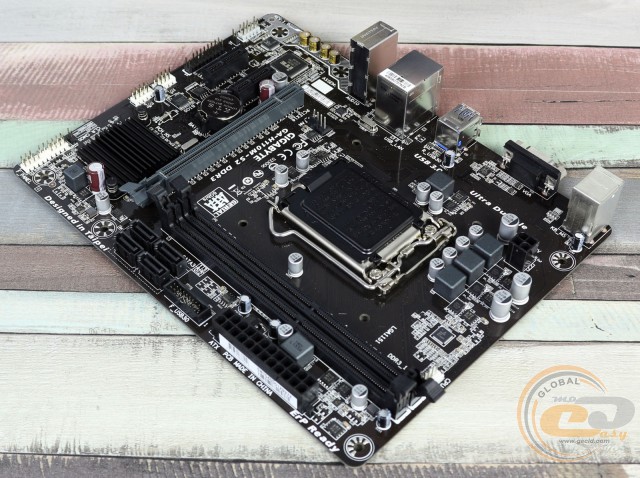

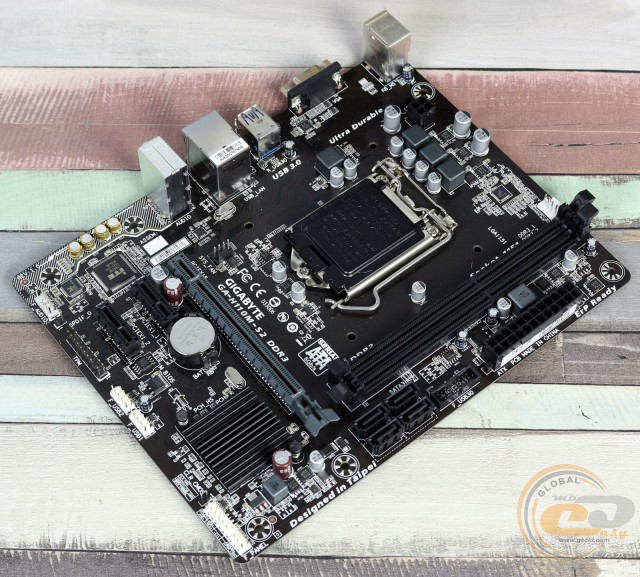

В основі новинки лежить друкована плата формату microATX коричневого кольору зі зменшеною до 170 мм шириною. Загалом її дизайн досить стриманий і строгий завдяки темним і сірим відтінкам в оформленні.

GIGABYTE GA-H110M-S2 DDR3

Що ж стосується компонування набортних елементів, то розташування всіх портів і роз'ємів не повинно ускладнити процес складання системи: DIMM-слоти хоч і обладнані засувками по обидва боки, але є невеликий запас відстані до слоту PCI Express 3.0 x16, а порти SATA 6 Гбіт/с розташовані ближче до середини правого краю, а значить, не будуть перекриті навіть великою відеокартою.

GIGABYTE GA-H110M-S2 DDR3

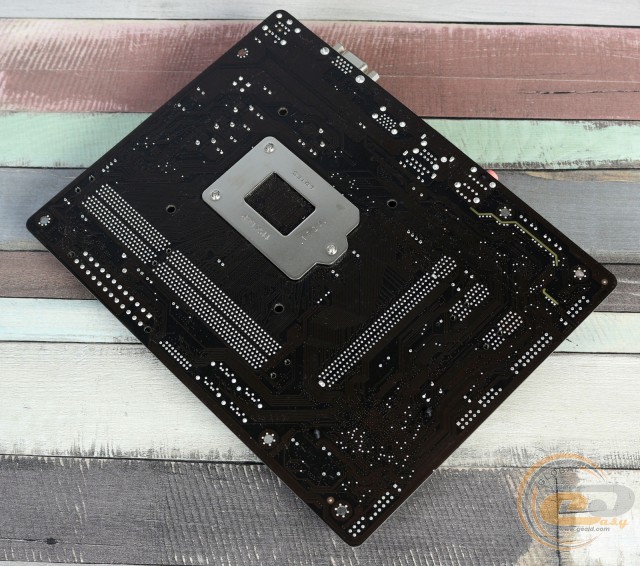

На зворотному боці друкованої плати знаходиться опорна пластина процесорного роз'єму і пластикові кліпси кріплення єдиного радіатора.

GIGABYTE GA-H110M-S2 DDR3

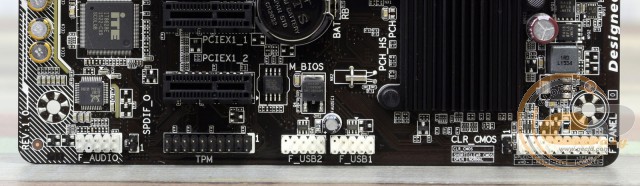

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, S/PDIF Out, порт TPM, колодка підключення фронтальної панелі і джампер для скидання CMOS. Додатково зазначимо дві колодки для активації портів USB 2.0. Всього на платі силами чіпсета реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

GIGABYTE GA-H110M-S2 DDR3

Можливості організації дискової підсистеми представлені чотирма портами SATA 6 Гбіт/с, за коректне обслуговування яких також відповідає мікросхема чіпсета.

GIGABYTE GA-H110M-S2 DDR3

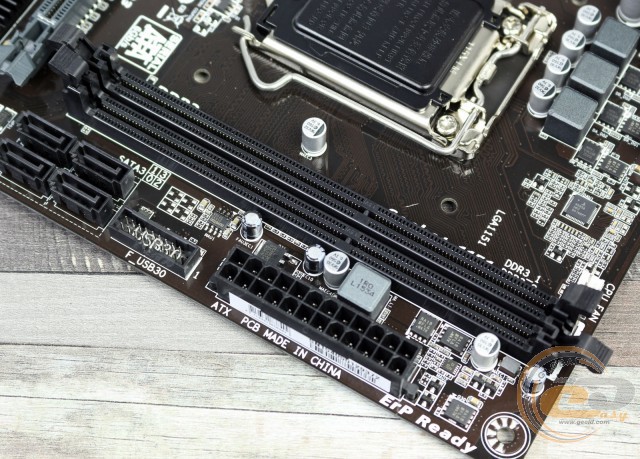

Системна плата GIGABYTE GA-H110M-S2 DDR3 оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3 або DDR3L. Підтримуються планки, що працюють на частотах до 1600 МГц. Максимальний об’єм пам'яті може сягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.
Також на правій стороні знаходиться колодка для підключення виносної панелі з портами USB 3.0. Всього новинка може похвалитися чотирма портами USB 3.0: двома внутрішніми і двома на інтерфейсній панелі. Всі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-H110M-S2 DDR3

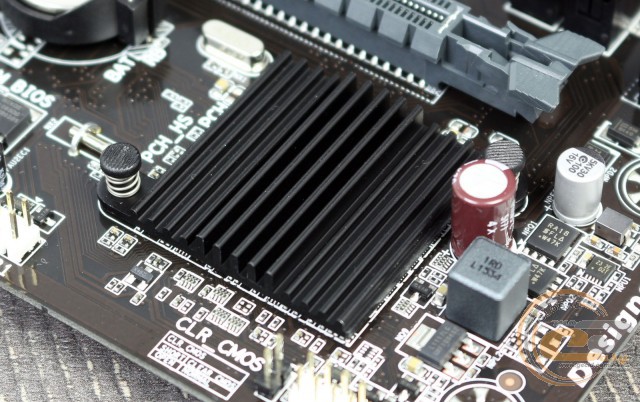

Система охолодження даної плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсета Intel H110. В процесі тестування були зафіксовані такіі температурні показники:

  • радіатор охолодження чіпсета – 35°C;
  • дроселі підсистеми живлення процесора – 68,2°C;
  • польові транзистори підсистеми живлення процесора – 72,9°C.

Як бачимо, температури елементів підсистеми живлення процесора досить високі через відсутність радіаторів, проте до критичних значень все ще є запас.

GIGABYTE GA-H110M-S2 DDR3

GIGABYTE GA-H110M-S2 DDR3

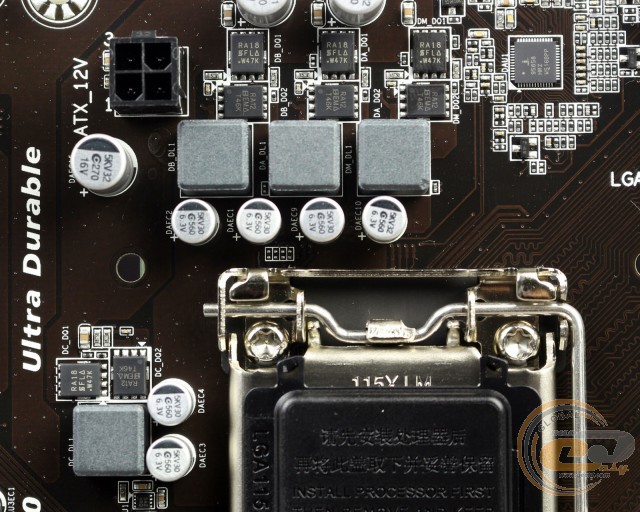

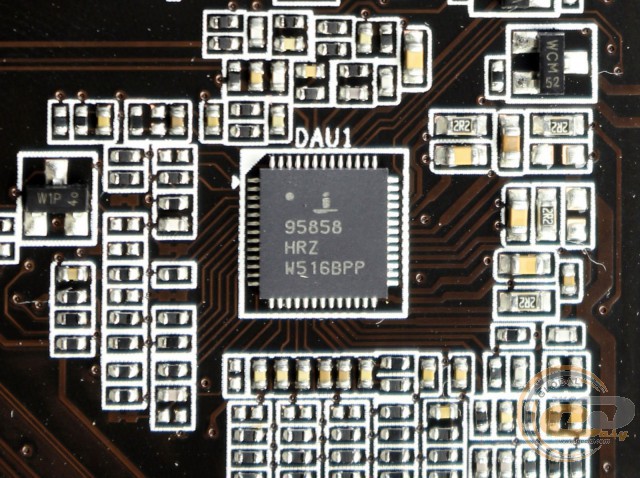

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95858. Елементна база підсистеми живлення набрана за допомогою надійних твердотільних конденсаторів і дроселів з феритовим сердечником, хоча на платі також можна помітити кілька електролітичних конденсаторів.

GIGABYTE GA-H110M-S2 DDR3

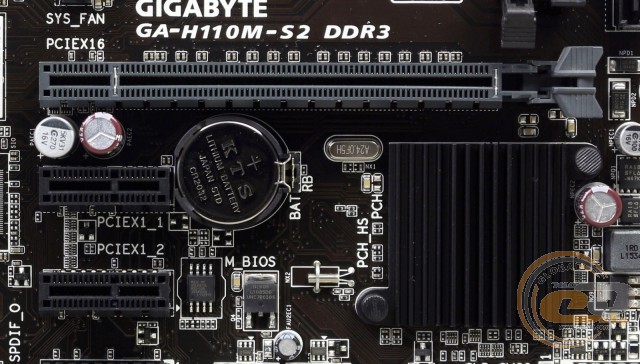

Для розширення функціональності GIGABYTE GA-H110M-S2 DDR3 у користувача є в розпорядженні три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1;

GIGABYTE GA-H110M-S2 DDR3

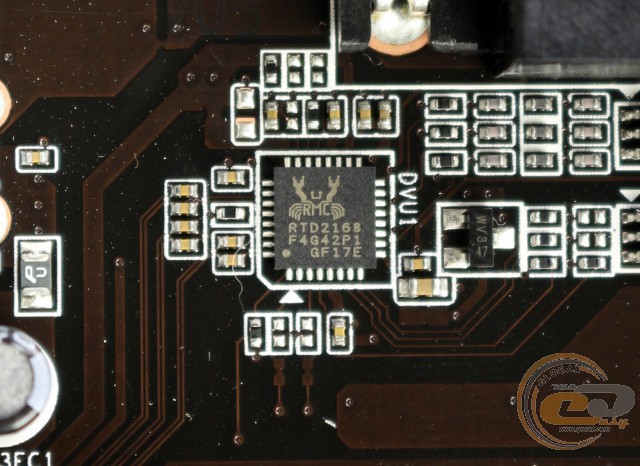

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні відеовихід D-Sub, обслуговування якого здійснюється силами мікросхеми Realtek RTD2168.

GIGABYTE GA-H110M-S2 DDR3

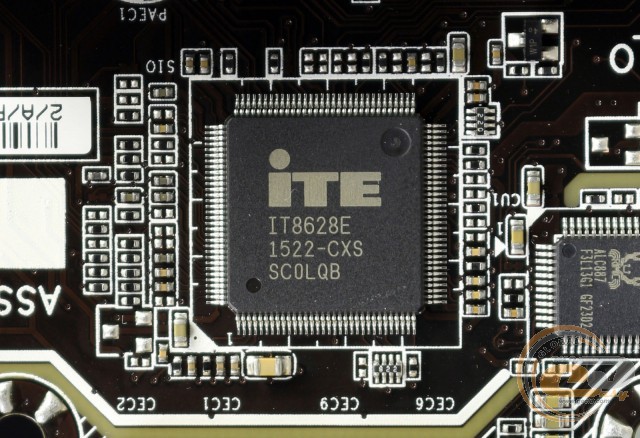

Можливості Multi I/O покладені на мікросхему ITE IT8628E, яка керує роботою системних вентиляторів, портами PS/2, а також забезпечує моніторинг.

GIGABYTE GA-H110M-S2 DDR3

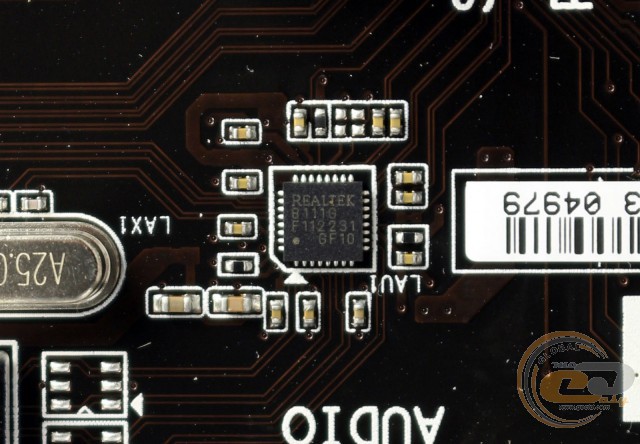

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek 8111G. А за допомогою ПЗ cFosSpeed Internet Accelerator Software, доступного для завантаження на сторінці підтримки материнської плати, можна встановити пріоритети на доступ до мережевих ресурсів.
