Огляд і тестування материнської плати GIGABYTE GA-C807N

29-05-2013

Материнські плати формату mini-ITX користуються підвищеною увагою покупців, і причин такої популярності багато. Адже тільки на материнських платах цього форм-фактору можна зібрати дійсно компактну систему, що немаловажливо при побудові, наприклад, домашнього медіацентру. А інтегрований у подібну сучасну плату центральний процесор має достатню продуктивність для відтворення медіаконтенту формату FullHD, а його енергоефективність дозволяє використовувати пасивні системи охолодження, що забезпечує тиху роботу системного блоку. Не варто забувати і про невелику вартість таких плат, що забезпечує просто приголомшливе співвідношення ціни до можливостей зібраної системи. І це далеко не всі переваги материнських плат mini-ITX. Розглянута цього разу модель GIGABYTE GA-C807N є саме одним із таких рішень. Її «серцем» є набір системної логіки Intel NM70 Express, з особливостями якого ми вже знайомили наших читачів раніше, а «мозковим центром» є процесор Intel Celeron 807. Давайте більш докладно розглянемо попередньо встановлений на платі ЦП, адже можливості його заміни немає.

Специфікація Intel Celeron 807:

Модель центрального процесора

Intel Celeron 807

Техпроцес, нм

32

Мікроархітектура

Intel Sandy Bridge

Кількість ядер / кількість потоків

1/2

Тактова частота, ГГц

1,5

DMI, ГТ/с

5

Кеш-пам'ять рівня L3, МБ

1,5

Набір команд

MMX, SSE, SSE2, SSE3. SSSE3, SSE4.1, SSE4.2

Розширення набору команд, біт

64

Максимальна розрахункова потужність, Вт

17

Інтегрований контролер пам'яті

Максимальний обсяг пам'яті, ГБ

16

Тип пам'яті

DDR3

Частота пам'яті, МГц

1333/1066

Кіл-ть каналів пам'яті

2

Максимальна пропускна здатність, Гб/с

21,3

Підтримка пам'яті ECC

немає

Інтегрована графічна підсистема

Тип

Intel HD Graphics

Базова частота графічної підсистеми, МГц

350

Максимальна динамічна частота графічної підсистеми, МГц

950

Підтримувані вивід графічної підсистеми

eDP/DP/HDMI/SDVO/CRT

Інтерфейс Intel Flexible Display (Intel FDI)

Так

Кількість підтримуваних дисплеїв

2

Можливості розширення

Версія PCI Express

2.0

Кількість ліній PCI Express

16

Конфігурації PCI Express

1x16, 2x8, 1x8 2x4

Підтримувані процесорні функції та технології

Технологія Intel vPro

немає

Intel Hyper-Threading Technology

так

Технологія віртуалізації Intel VT-x

так

Технологія віртуалізації Intel VT-d

немає

Архітектура Intel 64

так

Стани простою

так

Удосконалена технологія Intel SpeedStep

так

Технологія Intel Demand Based Switching

немає

Технології термоконтролю

так

Технологія Intel Fast Memory Access

так

Технологія Intel Flex Memory Access

так

Функція Execute Disable Bit

так

GIGABYTE GA-C807N

GIGABYTE GA-C807N

GIGABYTE GA-C807N

GIGABYTE GA-C807N

GIGABYTE GA-C807N

GIGABYTE GA-C807N

Утиліта CPU-Z вірно визначає всі параметри центрального процесора та системи.

GIGABYTE GA-C807N

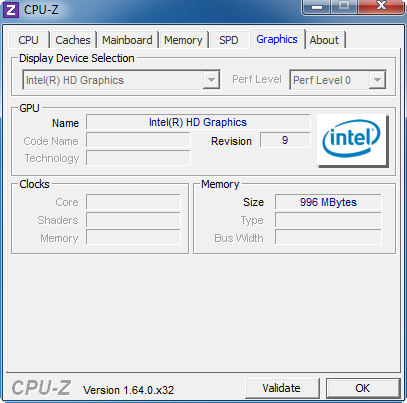

Утиліта GPU-Z також впоралася з визначенням інтегрованого в процесор графічного ядра, труднощі ж виникли тільки при визначенні обсягу оперативної пам'яті, використовуваного графічною підсистемою.

GIGABYTE GA-C807N

Специфікація материнської плати GIGABYTE GA-C807N:

Виробник

GIGABYTE

Модель

GA-C807N

Чіпсет

Intel NM70 Express

Підтримувані процесори

Intel Celeron 807 попередньо встановлений на платі

Використовувана пам'ять

DDR3 1333/1066 МГц

Non-ECC, Un-buffered Memory

Підтримка пам'яті

2 x 240-контактні DIMM двоканальної архітектури до 16 ГБ

Інтегрована графіка

Intel HD Graphics

Слоти розширення

1 x PCI

Дискова підсистема

Intel NM70 Express:

3 x SATA 3.0 Гб/с

1 х SATA 6.0 Гб/с

JMicron JMB386:

1 х IDE, підключення до двох пристроїв PATA

LAN

Гігабітний мережевий LAN контролер Realtek 8111F

Звукова підсистема

8-канальний High-Definition Audio кодек Realtek ALC887

Живлення

24-контактний роз’єм живлення ATX

4-контактний ATX12V роз’єм живлення

Роз’єми для вентиляторів

1 x CPU

1 x корпусний вентилятор

Зовнішні порти I/O

2 x PS/2 (клавіатура/миша)

1 x D-Sub

1 х COM-порт

1 х LPT-порт

1 x LAN (RJ45) порт

4 x USB 2.0

3 аудіо роз’єми для підключення звуку

Внутрішні порти I/O

1 x аудіо роз’єм передньої панелі

2 x USB 2.0/1.1 (підключення до чотирьох портів)

1 х COM

Роз’єм системної панелі

BIOS

2 х 32 Mб Flash ROM

UEFI AMI BIOS, PnP 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Підтримка технології DualBIOS

Фірмові технології та утиліти

Auto Green

On/OFF Charge

Smart Recovery 2

Xpress Install

EasyTune 6

Q-Flash

@BIOS

Xpress Recovery2

Комплектація

Посібник користувача;

2 x SATA кабелі;

Шлейф IDE;

Заглушка інтерфейсної панелі;

DVD-диск із драйверами та утилітами.

Форм-фактор

Розміри, мм

Mini-ITX

170 х 170

Сайт виробника

GIGABYTE
Оновлення BIOS і драйверів можна завантажити зі сторінки підтримки.

Все цены на Gigabyte+GA- C807N

GIGABYTE GA-C807N

Материнська плата упакована в невелику коробку зі щільного картону. На лицьовій стороні зазначені: компанія виробник і найменування моделі, тип попередньо встановленого на платі центрального процесора, підтримка виробом ОС Windows 8, використання UEFI BIOS з дублюючою мікросхемою та належність материнської плати до фірмової концепції Ultra Durable 4 Classic.

GIGABYTE GA-C807N

На звороті упаковки наведене невелике зображення самої материнської плати з описом портів інтерфейсної панелі та встановлених роз’ємів. Не забули і про коротку специфікацію продукту, розташувавши її під фото, що в сумі дозволяє скласти майже повне уявлення про можливості системи. Решта місця зайнята більш детальним описом переваг концепції Ultra Durable 4 Classic.

GIGABYTE GA-C807N

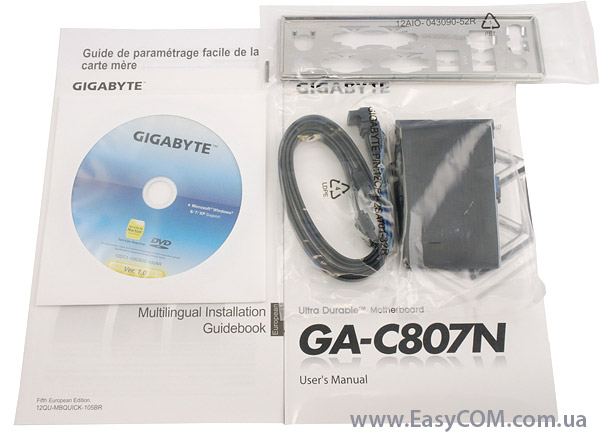

У комплекті з материнською платою GIGABYTE GA-C807N ви одержите:

  • інструкцію користувача;
  • інструкцію зі швидкого складання системи;
  • заглушку інтерфейсної панелі портів;
  • два кабелі SATA;
  • шлейф IDE;
  • DVD-диск із драйверами й утилітами.

Як і у всіх продуктів цього класу, комплект поставки мінімальний, але його буде цілком достатньо для складання системи.

GIGABYTE GA-C807N

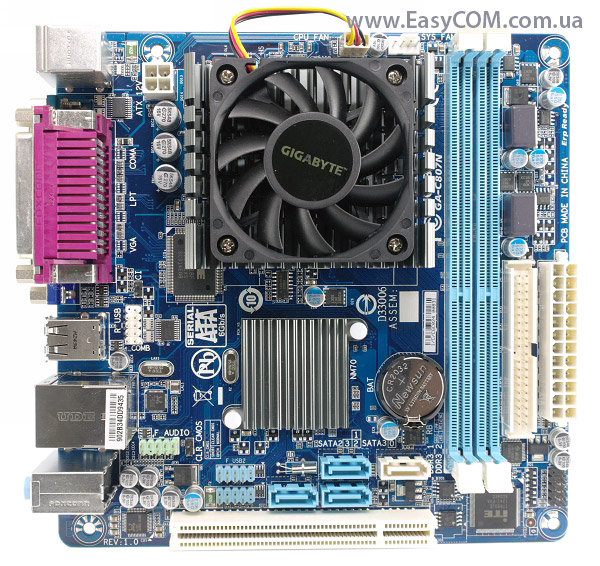

Материнська плата GIGABYTE GA-C807N виконана на якісному текстоліті, якість пайки хороша і дорікань не викликає. Через невеликі розміри продукту компоненти розташовані досить щільно, але цей недолік присутній на всіх материнських платах формату mini-ITX. Даний виріб належить до фірмової концепції Ultra Durable 4 Classic, тому на платі встановлені тільки надійні й якісні конденсатори із твердим електролітом.

GIGABYTE GA-C807N

Можливості розширення обмежені одним роз’ємом PCI, який хоча й застарів, але усе ще часто використовується, особливо в офісних комп'ютерах. Працює він під керуванням спеціалізованого контролера IT8892E.

GIGABYTE GA-C807N

Над слотом PCI розташовані два роз’єми USB 2.0 для підключення USB-портів передньої панелі (по два порти до кожного). Близьке розташування конекторів до роз’єму PCI і один до одного створить деякі незручності при підключенні, але оскільки підключення до них виконується практично один раз, то великим недоліком це не є. Правіше конекторів USB 2.0 розташовані три блакитні роз’єми SATA 3.0 Гб/с і один SATA 6.0 Гб/с білого кольору. При встановленій платі розширення підключатися до них буде також не зовсім зручно. Інженери компанії GIGABYTE розширили можливості дискової підсистеми, встановивши спеціалізований контролер JMicron JMB386. Він обслуговує роз’єм IDE, що дозволяє підключити до двох «старих» пристроїв з інтерфейсом PATA.

GIGABYTE GA-C807N

Правіше роз’єму PCI, згідно з концепцією Ultra Durable, розпаяно дві мікросхеми BIOS – основна та дублююча. Остання дозволяє відновити працездатність системи у випадку пошкодження основного прошивання BIOS.

GIGABYTE GA-C807N

Із правого краю плати розташовані роз’єми фронтальної панелі та основний 24-контактний роз’єм живлення. Підключення до них не повинно викликати незручностей, чого не можна сказати про роз’єм IDE, який розташований між DIMM-слотами для монтажу оперативної пам'яті та основним роз’ємом живлення. При встановлених модулях пам'яті та підключеному роз’ємі живлення приєднати шлейф IDE буде дуже проблематично. Тому ми радимо підключити IDE-шлейф, який іде в комплекті поставки, на материнську плату GIGABYTE GA-C807N до встановлення плати в корпус, навіть якщо ви не маєте наміру відразу використовувати пристрої з інтерфейсом PATA, але така ймовірність є.

GIGABYTE GA-C807N

Для встановлення модулів оперативної пам'яті стандарту DDR3 передбачено всього два роз’єми DIMM, а максимальний адресований обсяг ОЗП становить 16 ГБ. Ми радимо визначитися з необхідним обсягом оперативної пам'яті та відразу купити відповідні модулі. Краще навіть брати із запасом, адже роз’ємів усього два і збільшення обсягу ОЗП надалі може бути проблематичним.

GIGABYTE GA-C807N

Стабільна напруга живлення на модулях оперативної пам'яті забезпечується за допомогою двофазного імпульсного стабілізатора. Враховуючи енергоефективність пам'яті стандарту DDR3, такої схеми буде цілком достатньо для надійної та довговічної роботи.

GIGABYTE GA-C807N

За живлення інтегрованого на материнську плату GIGABYTE GA-C807N центрального процесора відповідає ШІМ-контролер ISL95836 виробництва компанії Intersil. Для живлення обчислювального ядра ЦП, інтегрованих контролера пам'яті та графічного ядра, передбачено три фази – по одній на кожний вузол. При заявленій компанією Intel максимальній розрахунковій потужності процесора 17 Вт такої схеми повинно цілком вистачити для забезпечення стабільного живлення у всіх режимах роботи ЦП.

GIGABYTE GA-C807N

Не всі радіодеталі помістилися на лицьовій стороні текстоліту. Зі зворотної сторони плати розпаяно два силові транзистори MOSFET стабілізатора живлення процесора та безліч дрібних компонентів – біполярні транзистори, резистори та керамічні конденсатори.

GIGABYTE GA-C807N

За роз’ємами інтерфейсної панелі розташувалися колодка для підключення фронтальних аудіороз’ємов і конектор підключення COM-порту на спеціальній виносній планці. Таке розташування, звичайно, не зовсім вдале, але іншого місця для їхнього встановлення на материнській платі GIGABYTE GA-C807N попросту немає.

GIGABYTE GA-C807N

Система охолодження, застосована на системній платі GIGABYTE GA-C807N, складається із двох елементів: невеликого алюмінієвого радіатора на чіпсеті Intel NM70 Express, закріпленим за допомогою підпружинених пластикових кліпс, і середнього за розмірами радіатора на ЦП, який кріпиться за допомогою надійного гвинтового затискача й має активний елемент для кращого охолодження. Під час тестування температура радіатора на чіпсеті становила 42°С, що говорить про достатню його ефективність. Центральний процесор під час простою мав температуру 29°С, а при 100% навантаженні прогрівався до 41°С. Вентилятор процесорного кулера увесь час обертався зі швидкістю 2800 об/хв і в нашій тестовій лабораторії ми визначили його рівень шуму як «тихий, з невеликим фоном».

GIGABYTE GA-C807N

Робота портів COM і LPT, інтерфейсу PS/2, а також системного монітора забезпечується спеціалізованим контролером IT8728F виробництва компанії ITE.

GIGABYTE GA-C807N

Звукова підсистема реалізована на 8-канальному аудіокодеку Realtek ALC887, якості звучання якого повинно бути цілком достатньо для більшості користувачів. Мережеві пристрої обслуговуються LAN-контролером RTL8111F виробництва цієї ж компанії. Максимальна підтримувана швидкість підключення по локальній мережі становить 1 Гб/с.

GIGABYTE GA-C807N

На інтерфейсній панелі материнської плати GIGABYTE GA-C807N розташовані наступні порти:

  • два порти PS/2 для підключення клавіатури та миші;
  • чотири порти USB 2.0;
  • роз’єм D-SUB;
  • порт LPT;
  • COM-порт;
  • роз’єм RJ45 для підключення по мережі LAN;
  • 3 аналогові роз’єми для підключення багатоканального звуку.

Наявність застарілих портів COM і LPT на інтерфейсній панелі – безсумнівний плюс материнській платі, адже вони усе ще бувають затребувані, особливо в офісних системах. Але, на нашу думку, присутності лише одного роз’єму для виведення зображення в сучасному комп'ютері недостатньо і це великий мінус виробу.

GIGABYTE GA-C807N

На материнській платі передбачено два роз’єми для підключення вентиляторів. Один трьохконтактний обслуговує активний елемент процесорного кулера, а другий роз’єм призначений для підключення корпусного вентилятора і має чотирьохконтактну колодку.

UEFI BIOS

Материнська плата GIGABYTE GA-C807N обладнана UEFI BIOS, який оснований на коді компанії AMI і має фірмову графічну оболонку. При використанні 64-розрядних ОС UEFI BIOS на апаратному рівні підтримує жорсткі диски обсягом понад 3 ТБ.

GIGABYTE GA-C807N

При вході в BIOS ми потрапляємо на вкладку «M.I.T.». На цій вкладці, у відповідних підменю, представлені основні налаштування, які впливають на рівень продуктивності. Є тут і системна інформація: версія прошивання BIOS, частота системної шини, обчислювального ядра ЦП і оперативної пам'яті, а також дані системного монітора, що показують температуру CPU, напругу на ядрі процесора та модулях пам'яті.

GIGABYTE GA-C807N

Підменю «Advanced Frequency Settings» дозволяє змінювати частоту роботи ЦП і оперативної пам'яті шляхом зміни множника опорної частоти. У специфікації материнської плати не зазначена можливість роботи ОЗП із частотою 800 МГц, але, як бачите, в BIOS такий режим є.

GIGABYTE GA-C807N

У підменю «Advanced Memory Settings», при виборі рівня «Expert», ви одержите доступ до тонкого налаштування таймінгів і підтаймінгів оперативної пам'яті для кожного каналу окремо, що дозволить досягнути максимальної продуктивності та стабільності ОЗП.

GIGABYTE GA-C807N

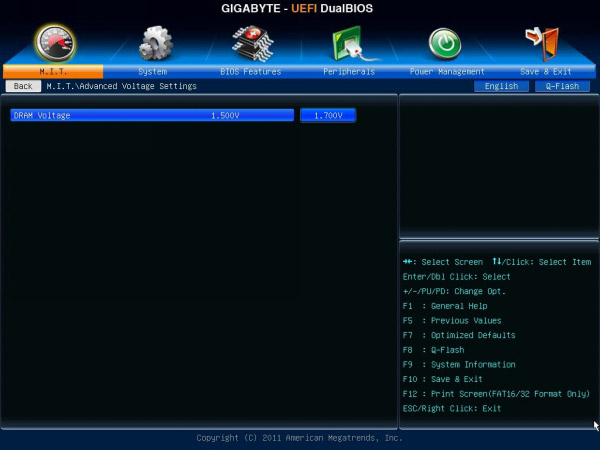

Підменю «Advanced Voltage Settings» має тільки одну позицію налаштувань – зміна напруги на модулях оперативної пам'яті.

GIGABYTE GA-C807N

Підменю «PC Health Status» являє собою системний монітор. BIOS материнської плати GIGABYTE GA-C807N дозволяє контролювати такі параметри:

  • напругу на ядрі ЦП;
  • напругу на модулях ОЗП;
  • напругу на основних лініях живлення +5В і +12В;
  • температуру ЦП і чіпсету;
  • швидкість обертання процесорного кулера та корпусного вентилятора.

На жаль, керування продуктивністю вентилятора залежно від температури реалізоване тільки для корпусного вентилятора.

Таблиця налаштовуваних параметрів:

Параметр

Назва пункту меню

Діапазон

Крок

Множник СPU

СPU Clock Ratio

8 – 15

1

Множник опорної частоти ОЗП

System Memory Multiplier

8.00, 10.66, 13.33



Таймінги пам'яті

CAS Latency, RAS to CAS, RAS PRE, RAS ACT, COMMAND Mode, RAS to RAS, REF, Cycle, DRAM Refresh, WRITE Recovery, READ to PRE, FOUR ACT WIN, WRITE to READ, CKE Minimum, CAS Write, RTL (CHA), RTL (CHB), tWRDR, tRWDR, tRWSR, tRR, tRRSR, tWW(DD), tWW(DR), tWWSR





Максимальна частота графічного ядра, МГц

iGPUMax

1100 – 3000

50

Обсяг відеопам'яті графічного ядра процесора, МБ

Internal Graphics Memory Size

32, 64, 96, 128, 160, 192, 224, 256, 288, 320, 352, 384, 416, 448, 480, 512, 1024



Напруга на модулях пам'яті, В

DRAM Voltage

1,5 – 1,7

0,1

GIGABYTE GA-C807N

На вкладці «System» можна вибрати мову та налаштувати системні дату та час.

GIGABYTE GA-C807N

Вкладка «Peripherals» дає доступ до налаштувань режиму роботи портів SATA, USB, інтегрованого графічного ядра, звукового кодека та мережевого адаптера.

Тестування

Для тестування материнської плати GIGABYTE GA-C807N використовувалося наступне обладнання:

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

GIGABYTE GA-C807N

GIGABYTE GA-C807N

GIGABYTE GA-C807N

GIGABYTE GA-C807N

GIGABYTE GA-C807N

GIGABYTE GA-C807N

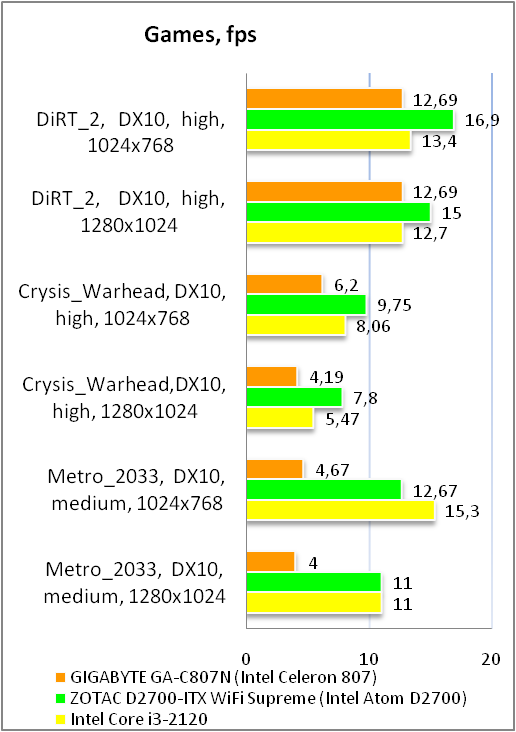

Материнська плата GIGABYTE GA-C807N показує хорошу продуктивність, як для систем з інтегрованим процесором. Це говорить про добре налагоджене прошивання BIOS і якісно виконане розведення компонентів на самій платі.

Енергоефективність

Ми перевірили споживання потужності материнської плати GIGABYTE GA-C807N програмою ОССТ і одержали такі результати:

  • Простій – 27 Вт;
  • CPU – 38 Вт;
  • GPU – 44 Вт;
  • CPU+GPU – 48 Вт.

Перегляд медіаконтенту

Ми перевірили продуктивність системи при перегляді відеоконтенту високої чіткості. Нами використовувався набір кодеків K-Lite Codec Pack 9.9.0 Standard і відеофайли «Хроніки Ріддіка» та «Телепорт», характеристики яких наведені в таблиці.

Хроніки Ріддіка

Відео: AVC1, 16,5 Мб/с, 1920x1080, 23,98 fps;

Аудіо: Dolby AC3, 48 кГц, 6-каналів

Телепорт

відео: AVC, H.264, 1920x816

GIGABYTE GA-C807N

GIGABYTE GA-C807N

Відтворення фільму «Телепорт» не викликало ніяких ускладнень, а от для відтворення файлу «Хроніки Ріддіка» нам довелося змінити стандартні налаштування кодека, ввімкнувши в них апаратну підтримку графічним ядром функції кодування-декодування відео високої роздільної здатності Intel Quicksync. Після цього ми без проблем змогли відтворити фільм у форматі VC-1.

Утиліти

GIGABYTE GA-C807N

GIGABYTE GA-C807N

GIGABYTE GA-C807N

Материнська плата GIGABYTE GA-C807N підтримує фірмову утиліту EasyTune 6. Вона дозволяє прямо в ОС змінити деякі налаштування для оптимізації роботи системи. На жаль, дана материнська плата дозволяє змінювати тільки напругу живлення на модулях пам'яті.

GIGABYTE GA-C807N

GIGABYTE GA-C807N

Приємною несподіванкою для нас стали можливості системного монітора, вбудованого в цю утиліту. Крім відображення в цифровому та графічному вигляді параметрів системного монітора, який ми бачили в BIOS материнської плати GIGABYTE GA-C807N, дана утиліта дозволяє виконувати налаштування частоти обертання вентиляторів залежно від температури. При цьому можна оптимізувати і роботу активного елемента процесорного кулера, чого в UEFI BIOS ми не виявили.

Тестування звукового тракту на основі кодека Realtek ALC887

Загальні результати (RightMark Audio Analyzer)

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.18, -0.20

Дуже добре

Рівень шуму, дБ (А)

-85.2

Добре

Динамічні діапазон, дБ (А)

85.1

Добре

Гармонійні викривлення, %

0.0037

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-68.6

Середньо

Інтермодуляційні викривлення + шум, %

0.044

Добре

Взаємопроникнення каналів, дБ

-82.7

Дуже добре

Інтермодуляції на 10 кГц, %

0.036

Добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.04, -0.12

Дуже добре

Рівень шуму, дБ (А)

-85.5

Добре

Динамічний діапазон, дБ (А)

85.6

Добре

Гармонійні викривлення, %

0.0036

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-77.0

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-80.3

Дуже добре

Інтермодуляції на 10 кГц, %

0.015

Дуже добре

Загальна оцінка



Дуже добре

Звуковий кодек Realtek ALC887 у тестах показав хороші результати. Якості звучання інтегрованого звукового рішення буде цілком достатньо для повсякденного використання або програвання медіаконтенту.

Висновки

Материнська плата GIGABYTE GA-C807N показує досить високу продуктивність для того, щоб застосовувати її в якості основи під недорогий домашній медіацентр. Але радити таке використання ми не можемо через те, що виробник встановив тільки один роз’єм для виведення зображення. Найбільше ця материнська плата буде затребувана як основа під недорогі та компактні офісні комп'ютери. При цьому не має великого значення, збираєте ви нову систему чи виконуєте відновлення старої – у будь-якому варіанті материнська плата GIGABYTE GA-C807N буде прекрасним вибором. На користь «офісної» спрямованості виробу говорить і підтримка вже застарілих, але усе ще часто використовуваних в офісних комп'ютерах, інтерфейсів передачі даних COM і LPT, а також наявність роз’ємів IDE для підключення до двох пристроїв PATA. Варто звернути увагу на цей виріб і покупцям, які збирають домашній комп'ютер початкового рівня, основними завданнями якого будуть серфінг по мережі інтернет і робота з офісним пакетом програм. Цікава вона може бути і покупцям, які виконують апгрейд старого «заліза», продуктивності якого вже не вистачає, а продуктивна система середнього та вищого класу для виконуваного кола завдань не потрібна або не «по кишені». За цілком прийнятну суму ви зберете систему, що відповідає вашим вимогам по продуктивності, і, у якості додаткового бонусу, одержите ще можливість перегляду відеоконтенту високої роздільної здатності.

Переваги:

  • невисока вартість;
  • хороша продуктивність;
  • наявність порту SATA 6.0 Гб/с;
  • підтримка застарілих інтерфейсів IDE, LPT і COM;
  • якісний звуковий кодек;
  • підтримка дизайну Ultra Durable 4;
  • присутність двох мікросхем BIOS з підтримкою технології DualUEFI BIOS.

Особливості:

  • незручне підключення восьмиканальної звукової системи;
  • незручне підключення шлейфу IDE при повністю зібраній конфігурації;
  • обмежені одним роз’ємом PCI можливості розширення.

Недоліки:

  • усього однин роз’єм (VGA) для виведення зображення.


Автор: Олександра Пацуй
Переклад: Олесь Пахолок

Висловлюємо подяку компанії GIGABYTE за надану для тестування материнську плату.

Висловлюємо подяку компаніям Kingston і SeaSonic за надане для тестового стенду обладнання.
