Огляд і тестування материнської плати GIGABYTE GA-780T-D3L

Материнська плата GIGABYTE GA-780T-D3L в першу чергу призначена для ощадливих споживачів, які не мають багато коштів на покупку нового ПК, однак у перспективі прагнуть оцінити продуктивність нових процесорів сімейства AMD FX для Socket AM3+. У сьогоднішньому огляді ми пропонуємо оцінити перспективність подібної покупки, а також з'ясувати які можливості може запропонувати материнська плата вартістю в 50 дол. США.

Пропонуємо перейти безпосередньо до огляду материнської плати GIGABYTE GA-780T-D3L.

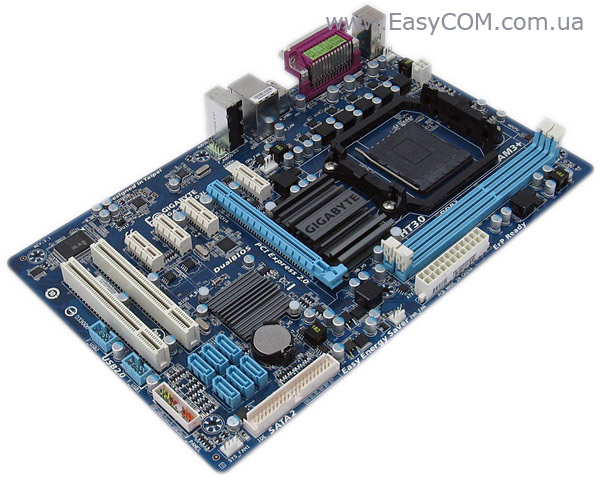

GIGABYTE GA-780T-D3L

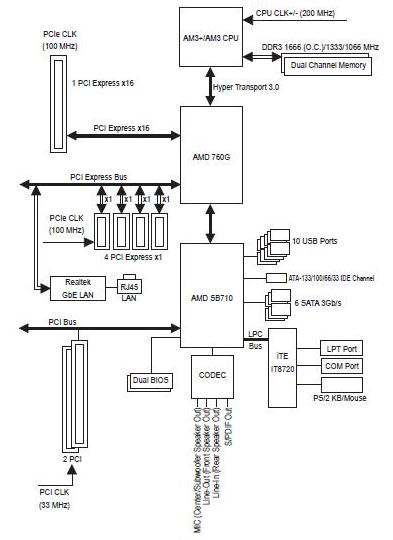

Специфікації материнської плати GIGABYTE GA-780T-D3L:

Виробник

GIGABYTE

Модель

GA-780T-D3L (rev 3.1)

Чіпсет

AMD 760G + AMD SB710

Процесорний роз’єм

AMD Socket AM3+

Підтримувані процесори

AMD AM3 Phenom II, AMD Athlon II

AMD AM3+ FX

Використовувана пам'ять

1666 (ОС)/ 1333/ 1066 МГц

Підтримка пам'яті

2 x 1.5V DDR3 DIMM слота з підтримкою до 16 ГБ пам'яті

Слоти розширення

1 x PCI Express 2.0 x16

4 x PCI Express 2.0 x1

2 x PCI

Дискова підсистема

Південний міст AMD SB710 підтримує:

6 x SATA 3 Гбіт/с порту з підтримкою до 6 пристроїв SATA 3 Гбіт/с

Підтримка RAID 0, 1, 10 і JBOD

1 x IDE з підтримкою двох пристроїв ATA 133/100/66

LAN

1 x гігабітний мережний контролер Realtek RTL8111E (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC887

2/4/5.1/7.1-канальний звук

SPDIF Out

Живлення

24-контактний роз’єм живлення ATX

4-контактний ATX12V роз’єм живлення

Вентилятори

1 x роз’єм вентилятора CPU ( 4-пин)

2 x роз’єми підключення системного вентилятора (1x 4-пін і 1х 3-пін)

1 x роз’єм підключення вентилятора блока живлення ( 3-пін)

Охолодження

Алюмінієвий радіатор північного мосту

Алюмінієвий радіатор південного мосту

Зовнішні порти I/O

1 x LAN (RJ45)

6 x USB 2.0

1 х порт COM

1 x порт LPT

1 x Coaxial S/PDIF out

3 x Аудіо порти

1 x PS/2 (миша, клавіатура)

Внутрішні порти I/O

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x портів SATA 3 Гбіт/с

1 х порт IDE з підтримкою підключення двох пристроїв ATA 133/100/66

1 x коннектор виводу звуку на передню панель

1 x блок коннекторів передньої панелі

1 x джампер для скидання CMOS

BIOS

AWARD BIOS, 2 x 16 Мбіт, DualBIOS,

PnР 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Комплектація

посібник користувача;

брошура з описом гарантії;

диск з драйверами і утилітами;

2 x кабелі SATA;

заглушка інтерфейсної панелі.

Форм-фактор,

розміри, мм

ATX

305 х 190

Сайт виробника

http://www.gigabyte.ua/

Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Упаковка і комплектація

GIGABYTE GA-780T-D3L box

Упаковка материнської плати GIGABYTE GA-780T-D3L оформлена у звичному для GIGABYTE стилі. Коробка з білого щільного картону з поліграфією виконаної переважно в зеленому кольорі. На лицьовій частині основна увага приділена відповідності плати фірмовій концепції «Ultra Durable 2 Classic», яка передбачає використання високоякісних компонентів, а саме японських твердотільних конденсаторів. Застосування таких компонентів повинно позитивно вплинути на довговічність і стабільність в режимі розгону і роботі в умовах високих температур. Також на коробці відзначена сумісність з новими процесорами сімейства AMD FX і підтримка технології DualBIOS 3TB+ HDD, специфіка якої полягає у наявності двох мікросхем з прошиваннями BIOS на платі, а також підтримці в BIOS накопичувачів об'ємом понад 3 ТБ.

GIGABYTE GA-780T-D3L box rear

На звороті розміщена фотографія самої материнської плати, повторно відзначена підтримка перелічених вище переваг і технологій, а також нанесені логотипи таких функцій, як:

  • GIGABYTE On/Off Charge – зарядка портативних пристроїв навіть при виключеному комп'ютері;
  • GIGABYTE 3x USB Power Boost - покликано забезпечити максимальну сумісність, енергоефективність і стабільність USB-з'єднання, також для пристроїв, які відрізняє підвищене енергоспоживання.

Комплект поставки GIGABYTE GA-780T-D3L стандартний, як для масового продукту.

У коробці, крім материнської плати, ми знайшли:

  • Документацію;
  • Диск з драйверами і утилітами;
  • Два SATA-шлейфа;
  • Заглушку інтерфейсної панелі.

Дизайн і особливості плати

GIGABYTE GA-780T-D3L

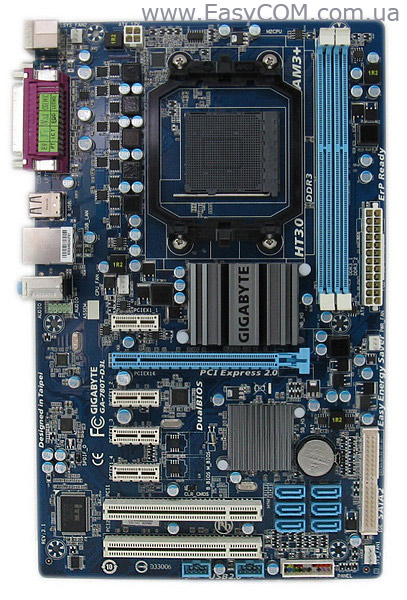

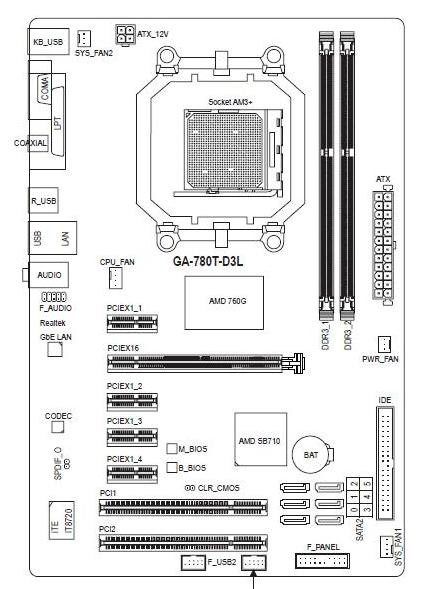

Дизайн материнської плати GIGABYTE GA-780T-D3L типовий для ATX моделей компанії. Плата заснована на текстоліті синього кольору з деяким відступом від стандартних розмірів формату ATX, у випадку GIGABYTE GA-780T-D3L ширина плати становить всього 190 мм. Компонування плати досить добре, але з негативних особливостей можна відзначити не саме оптимальне розташування портів SATA, які мало того, що розташовані перпендикулярно поверхні плати, але і розміщені таким чином, що при встановленій великогабаритній платі розширення в слот PCI доступ як мінімум до чотирьом з шести портів буде заблокований. Набагато більш логічним виглядала би відмова від порту IDE, і перенесення на його місце портів SATA з горизонтальним їх розташуванням.



GIGABYTE GA-780T-D3L

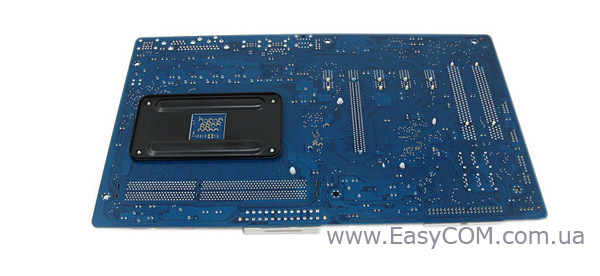

Всі компоненти без проблем помістилися на лицьовій стороні плати, так що її зворотна сторона привертає увагу хіба що підсилювальною пластиною процесорного роз’єму, яка забезпечує можливість встановлення досить потужних систем охолодження.

GIGABYTE GA-780T-D3L

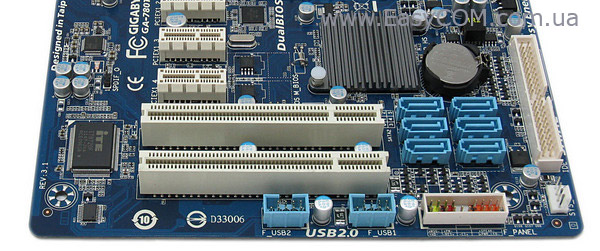

У нижній частині материнської плати розташувалися роз’єми для підключення фронтальної панелі, S/PDIF out, джампер Clr_CMOS і дві колодки підключення внутрішніх портів USB 2.0 (кожна з можливістю підключення двох пристроїв). Всього ж на платі реалізована підтримка десяти портів USB 2.0 (чотири внутрішні і шість на інтерфейсній панелі). Підтримка портів USB 3.0 відсутня.

Що цікаво, колодку підключення аудіо роз’ємів фронтальної панелі інженери розмістили на лівій стороні материнської плати, біля аудіо виходів на інтерфейсній панелі.

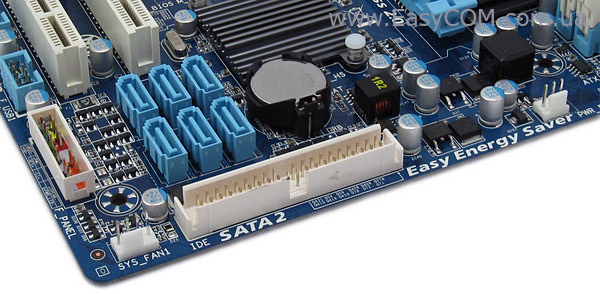

Як ми вже згадували вище, біля слота розширення PCI розташовані шість портів SATA 3 Гбіт/с, всі вони реалізовані силами чіпсету AMD SB710. Підтримка SATA 6 Гбіт/с відсутня.

GIGABYTE GA-780T-D3L

На правій стороні материнської плати, крім порту IDE, розташовані два роз’єми для підключення вентиляторів, один з них, згідно з інструкцією, призначений для підключення вентилятора блока живлення, однак він також може використовуватися для підключення системного вентилятора.

GIGABYTE GA-780T-D3L

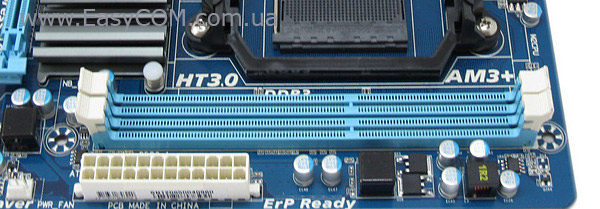

Системна плата GIGABYTE GA-780T-D3L оснащена двома Dimm-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками по обидва боки. Оперативна пам'ять може працювати у двоканальному режимі. Підтримуються модулі, що працюють на частотах 1333/1066 МГц у номінальному режимі, і до 1600 МГц у розгоні. Максимальний об'єм пам'яті може становити 16 ГБ, чого повинно вистачити для більшості стандартних завдань і мультимедійних домашніх ПК.

GIGABYTE GA-780T-D3L

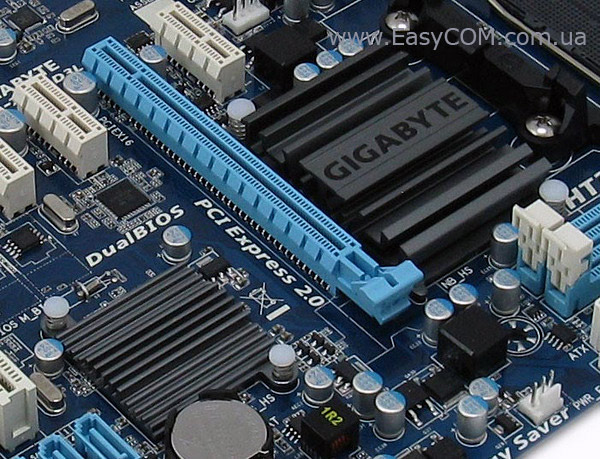

Система охолодження розглянутої плати складається з двох алюмінієвих радіаторів, один здійснює відведення тепла від північного мосту (AMD 760G), інший накриває південний міст (AMD SB710), обидва радіатори кріпляться до плати за допомогою пластикових кліпс на пружинках.

У процесі тестування плати температура AMD 760G дорівнювала 52 градуси, а температура чіпсету AMD SB710 – 55 градусів, що є досить непоганим результатом для материнської плати з настільки компактними радіаторами.

GIGABYTE GA-780T-D3L

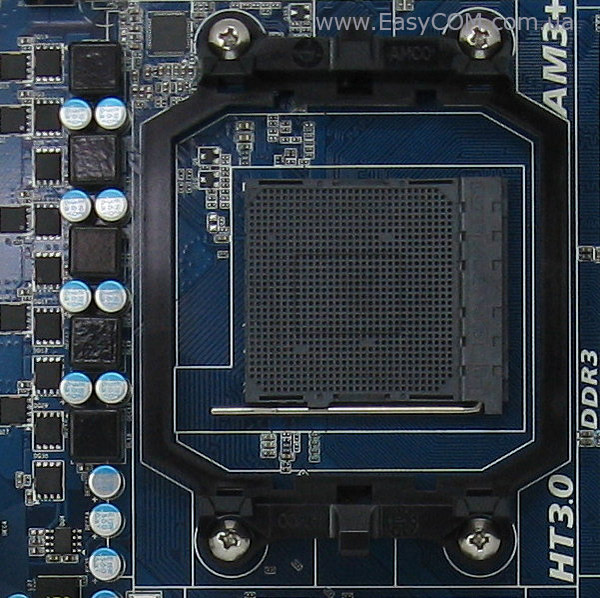

Розташування процесорного роз’єму Socket AM3+ і опорної пластини стандартне, як ми вже згадували вище, виробником особлива вага приділена підтримці нових процесорів сімейства AMD FX. Живлення процесора здійснюється по 4+1-фазній схемі для обчислювальних ядер і додаткових вузлів.

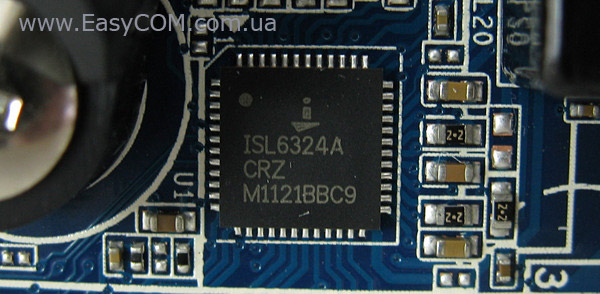

Сам перетворювач заснований на ШІМ-контролері ISL6324. Для живлення GIGABYTE GA-780T-D3L призначені основний 24-х і додатковий 4-контактний роз’єми.

GIGABYTE GA-780T-D3L

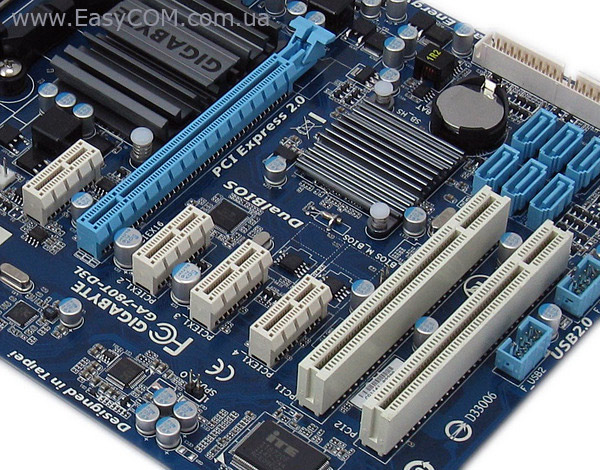

Можливості розширення функціональності материнської плати GIGABYTE GA-780T-D3L відповідають вартості даної моделі і її позиціонуванню. У наявності всього один слот для встановлення графічного адаптера - PCI-Express який використовує 16 ліній стандарту 2.0. Також розширення функціональності материнської плати можливе за рахунок чотирьох слотів PCI-Express х1 і двох PCI.

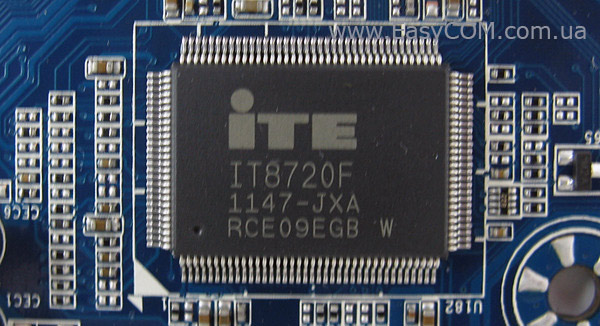

Можливості Multi I/O забезпечені мікросхемою ITE IT8728F, яка керує портами COM, LPT і PS/2, роботою системних вентиляторів і забезпечує моніторинг.

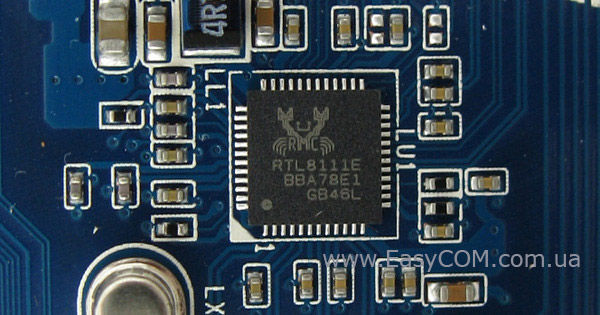

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL8111E.

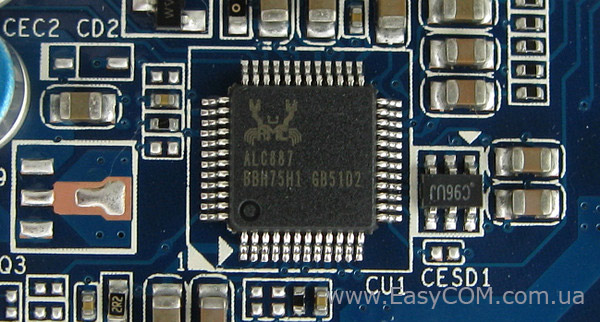

Звукова підсистема розглянутої материнської плати заснована на HDA-кодеку 8-канального звуку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

GIGABYTE GA-780T-D3L

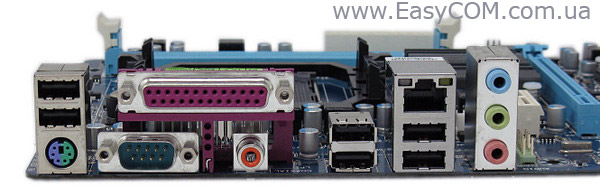

На інтерфейсну панель материнської плати GIGABYTE GA-780T-D3L виведені наступні порти:

  • 1 x LAN (RJ45);
  • 6 x USB 2.0;
  • 1 х COM;
  • 1 x LPT;
  • 1 x Coaxial S/PDIF out;
  • 3 x Аудіо порту;
  • 1 x PS/2 (клавіатура або миша).

Варто відзначити, що оснащення інтерфейсної панелі повністю відповідає вартості плати - у наявності всього три аудіо роз’єми і застарілі порти COM і LPT, у той час як сучасний eSATA і USB 3.0 відсутні. До переваг можна, мабуть, віднести лише велику кількість портів USB 2.0.

Варто згадати,  що з можливостей AMD 760G не реалізований вбудований графічний адаптер, напевно, щоб дане рішення у комбінації з молодшими Athlon II і Sempron не конкурувало з AMD APU (платформою Socket FM1). Але ж було б цікаво мати можливість використання сучасних і досить продуктивних процесорів AMD FX у комбінації з простеньким інтегрованим відеоадаптером Radeon HD 3000 там, де до відеокарти не пред'являється взагалі ніяких особливих вимог, крім можливості візуалізації інтерфейсу ОС.



Материнська плата GIGABYTE GA-780T-D3L оснащена чотирма роз’ємами для підключення вентиляторів, один з яких слугує для живлення вентилятора системи охолодження процесора, три інших можуть бути використані для підключення системних вентиляторів.

BIOS

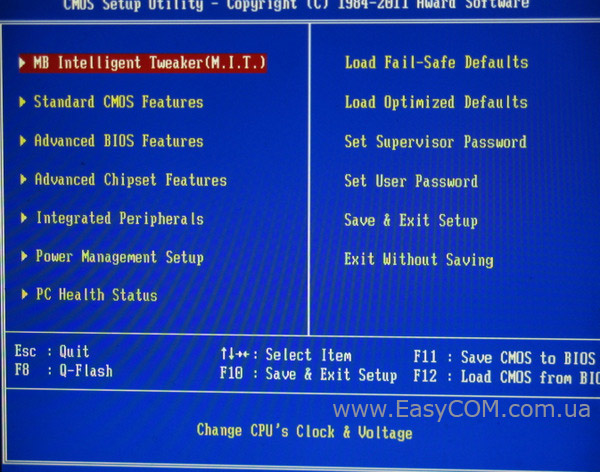

На відміну від більшості сучасних материнських плат, модель GIGABYTE GA-780T-D3L оснащена застарілою версією BIOS на базі мікрокоду AWARD з підтримкою накопичувачів об'ємом більше 3 ТБ. До того ж відзначимо, що плата оснащена двома мікросхемами BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основної мікросхеми з прошиванням.

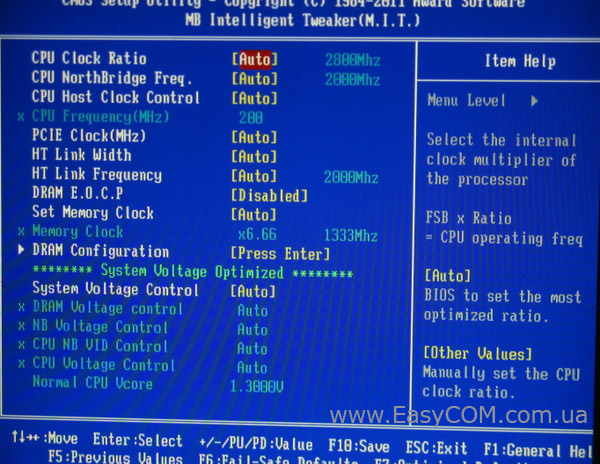

Основна частина налаштувань, що стосуються зміни частоти роботи північного мосту, оперативної пам'яті, згруповані в розділі MB Intelligent Tweaker (M.I.T.), де у свою чергу вони зручно рознесені по підрозділам, залежно від типу.

Присутні вшиті профілі розгону оперативної пам'яті, за допомогою яких ви можете спробувати розігнати пам'ять аж до частоти 2400 МГц.

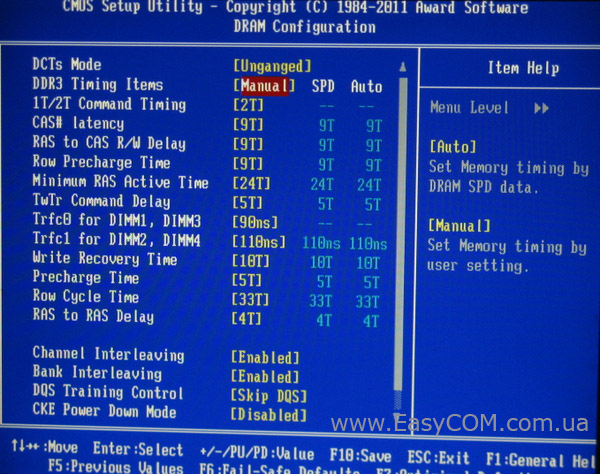

При необхідності, можна одержати доступ до регулювань затримок пам'яті.

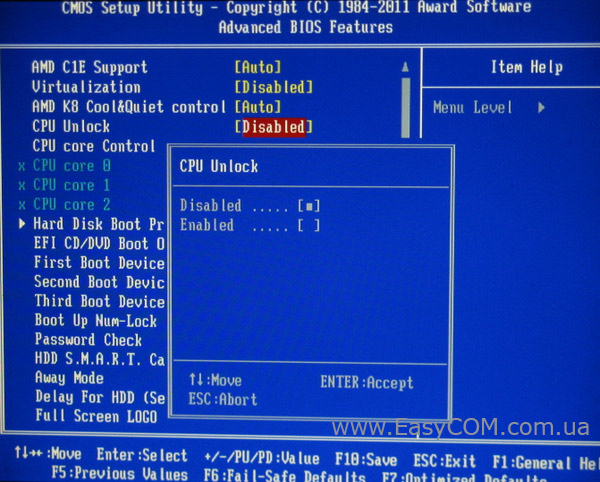

Також доступна можливість розблокування початково заблокованих ядер, що ми і спробуємо зробити далі.

Присутні налаштування системи зібрані в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота пам'яті

DRAM Frequency

1066, 1333, 1666



Затримки ОЗП

DRAM Timing Control

1T/2T Command Timing, CAS Latency, RAS to CAS R/W Delay, Row Precharge Time, Minimum RAS Active Time, TwTr Command Delay, Write Recovery Time, Precharge Time, Row Cycle Time, RAS to RAS Delay,



Процесорний множник

CPU Clock Ratio

5 – 35

0,5



CPU North Bridge Frequency

5 – 20

1



CPU Frequency

200 – 500

1



PCIE Clock

100 – 150

1



HT Link Width

8, 16





HT Link Frequency

1 – 13

1



DRAM E.O.C.P

1600, 1866, 2000, 2133, 2200, 2400





Memory Clock

4, 5,33, 6,66, 8





DRAM Voltage Control

1,500 – 2,400

0,020



NB Voltage Control

1,100 – 1,800

0,020



CPU NB VID Control

-0,600 – +0,600

0,025



CPU Voltage Control

-0,600 – +0,600

0,025



CPU Unlock

Enable / Disable

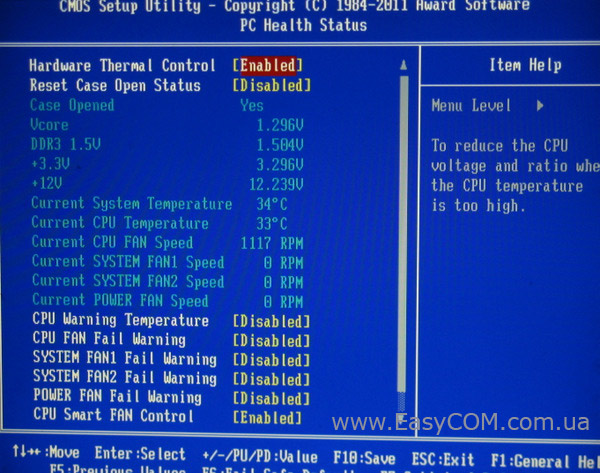

У розділі PC Health Status відкривається доступ до спостереження за температурою процесора і чіпсету, а також швидкістю обертання вентилятора системи охолодження процесора.

У цьому ж розділі можна стежити за:

  • напругою на ядрі процесора;
  • напругою на модулях пам'яті;
  • напругою на лініях живлення +12В, +3,3В.

Тестування

Для перевірки можливостей материнської плати використане наступне обладнання:

Процесор

AMD Phenom II X3 720, 2,8 ГГц, Socket AM3

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2х DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

AMD Radeon HD 6970 2GB GDDR5

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 (560 Вт, 120 мм вентилятор)

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

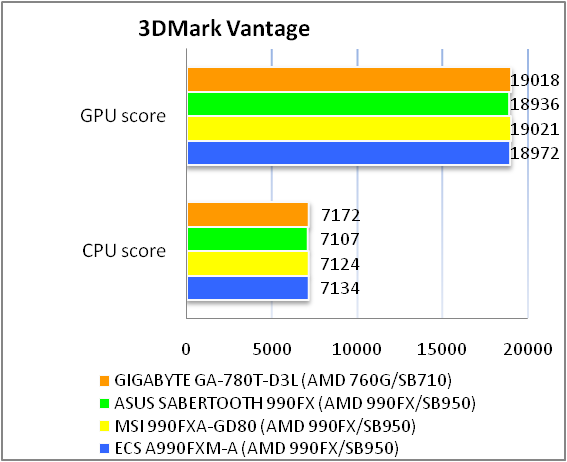

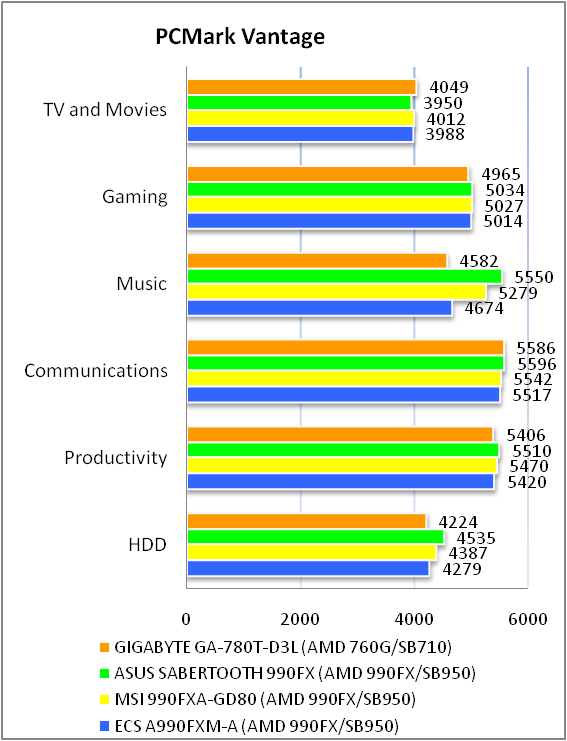

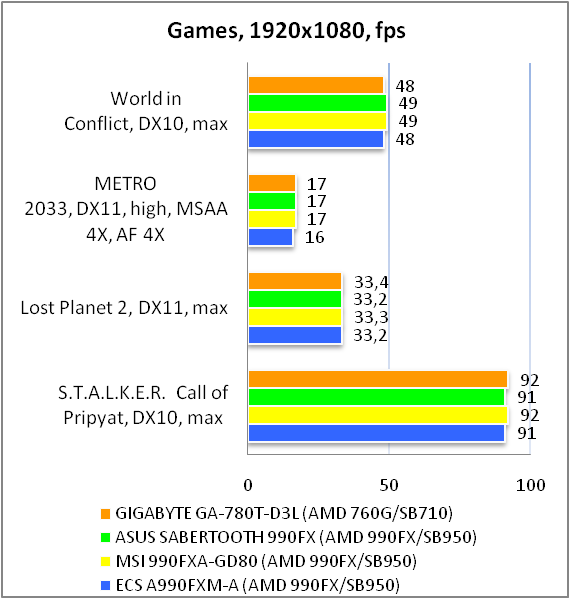

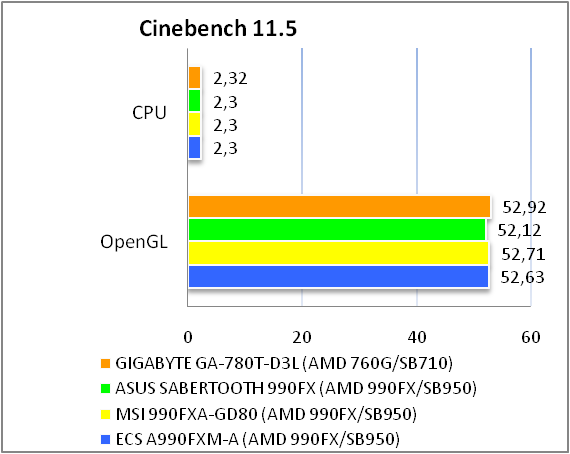

Результати тестів:

GIGABYTE GA-780T-D3L test

GIGABYTE GA-780T-D3L test

GIGABYTE GA-780T-D3L test

GIGABYTE GA-780T-D3L test

У процесі тестування GIGABYTE GA-780T-D3L показала продуктивність на рівні з більш дорогими конкурентами. Взагалі, виходячи з результатів тестування, можна зробити висновок про якісний рівень виконання плати і гарну оптимізацію BIOS.

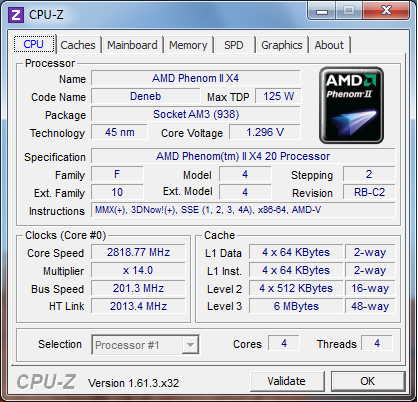

GIGABYTE GA-780T-D3L gpu-z

Як бачимо, процедура розблокування четвертого ядра нашого тестового процесора AMD Phenom II X3 720 на даній материнській платі пройшла успішно.

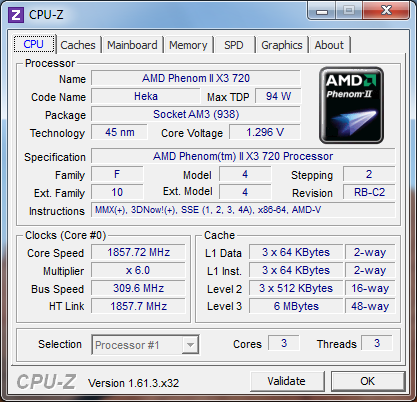

GIGABYTE GA-780T-D3L gpu-z

У процесі розгону системної шини нам вдалося досягти результату практично в 310 МГц, що є досить гарним показником.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в Rightmark Audio Analyzer

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.10, -0.17

Дуже добре

Рівень шуму, дБ (А)

-85.5

Добре

Динамічний діапазон, дБ (А)

85.6

Добре

Гармонійні викривлення, %

0.0034

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-77.0

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-80.4

Дуже добре

Інтермодуляції на 10 кГц, %

0.016

Дуже добре
