Огляд і тестування материнської плати ECS A85F2-A GOLDEN

Як ми і передбачали раніше, з виходом платформи Socket FM2, вже буквально через тиждень на ринок стали надходити пропозиції, розраховані на нові гібридні процесори від AMD серії Trinity. Ще одним поштовхом для виробників материнських плат стало представлення передового набору логіки AMD A85X, який суттєво розширює можливості платформи Socket FM2 за рахунок підтримки режиму CrossFireX.

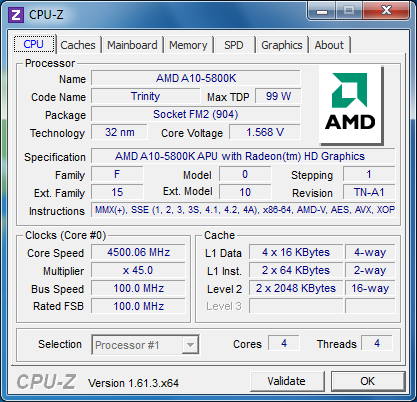

Незважаючи на те, що APU Trinity сумісні і з більш ранніми чіпсетами AMD A75 і AMD A55, виробники в першу чергу прагнуть представити на ринку висококласні моделі материнських плат під Socket FM2, які виконані на наборі системної логіки AMD A85X. Це пов'язано з тим, що модельний ряд APU Trinity включає небагато досить потужних процесорів, таких як AMD А10-5800К чи AMD А10-5700. Тому навряд чи споживачі «топових» APU Trinity будуть задовольняти материнськими платами low-end або middle-end класу. Також потрібно враховувати, що деякі процесори, наприклад AMD А10-5800 ДО, AMD А8-5600 ДО и AMD А6-5400 ДО, мають розблокований множник. Останній факт буде особливо цікавим любителям оверклокінга, а як ми з вами знаємо, без гарної материнської плати – не буває і гарного розгону.

Варто нагадати, що процесорні роз’єми Socket FM1 і Socket FM2 не мають сумісності, і перехід на нову платформу обов'язково буде супроводжуватися покупкою нової материнської плати.

Як бачимо, випуск материнських плат для процесорів з роз’ємом Socket FM2 і чіпсетом AMD A85X досить актуальний для виробників, особливо зараз, коли навколо нових APU Trinity стільки ажіотажу. Немаловажним фактором також є і престиж компанії, який у цьому випадку виражається в готовності вже сьогодні запропонувати на ринку продукцію high-end класу з максимальними характеристиками.

В нас на тестуванні вже побувало декілька материнських плат топ-рівня, виконаних на платформі Socket FM2: ASUS F2A85-V PRO, BIOSTAR Hi-Fi A85X, GIGABYTE GA-F2A85X-UP4 і MSI FM2-A85XA-G65. Сьогодні ми познайомимо вас з ще однією висококласною материнською платою для нових гібридних процесорів AMD Trinity - ECS A85F2-A GOLDEN.

ECS A85F2-A GOLDEN

У даному огляді ми спробуємо проаналізувати, як використання нового набору системної логіки AMD А85Х впливає на функціональність материнської плати, і які можливості вона може надати користувачу. Та і взагалі, чи є сенс купувати «топові» материнські плати або все-таки можна обмежитися більш дешевими моделями на чіпсетах AMD А75 або AMD А55? Ці та інші питання ми розглянемо в сьогоднішньому огляді з погляду, як геймерів чи оверклокерів, так і звичайних користувачів, які просто збирають надійний функціональний комп'ютер. Але спочатку пропонуємо ознайомитися з технічними характеристиками плати ECS A85F2-A GOLDEN, яку розглядаємо сьогодні.

Специфікація материнської плати ECS A85F2-A GOLDEN:

Виробник

Elitegroup Computer Systems (ECS)

Модель

A85F2-A GOLDEN

Чіпсет

AMD A85X

Процесорний роз’єм

Socket FM2

Підтримувані процесори

AMD A10/A8/A6/A4; AMD E2; AMD Athlon X4. Процесори з TDP до 125 Вт

Підтримка пам'яті

4 x DDR3 DIMM слота з підтримкою до 64 ГБ пам'яті

Використовувана пам'ять

2600(OC)/ 2133 (OC)/ 1866/ 1600/ 1333 МГц

Слоти розширення

2 x PCI Express 2.0 x16 (x16/x8)

3 x PCI Express 2.0 x1

2 x PCI

Підтримка технологій Multi-GPU

AMD CrossFireX

Дискова підсистема

Чіпсет А85Х підтримує:

7 x SATA 6 Гбіт/с

1 x eSATA 6 Гбіт/с

Підтримка RAID 0, 1, 5 і 10

LAN

Гігабітний мережний контролер Realtek 8111E

Звукова підсистема

8-канальний High-Definition Audio кодек на основі мікросхеми VIA VT1819S

2/4/5.1/7.1-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор, що закриває мікросхеми MOSFET системи живлення процесора; алюмінієвий радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU ( 4-контактний)

2 x системні ( 3-контактні)

Зовнішні порти I/O

4 x USB 3.0

2 x USB 2.0

1 x RJ-45

1 х кнопка Clear CMOS (обнуління налаштувань BIOS)

1 x VGA

1 x DVI

1 x HDMI

1 x DisplayPort

1 x eSATA 6 Гбіт/с

1 x оптичний S/PDIF

5 x аудіовиходи

Внутрішні порти I/O

3 x USB 2.0 кожний з підтримкою підключення двох USB 2.0

1 x USB 3.0 з підтримкою підключення двох USB 3.0

7 х SATA 6 Гбіт/с

1 х COM

1 х джампер Clear CMOS

1 x S/PDIF вихід

1 x аудіороз’єм передньої панелі

1 х роз’єм системної панелі

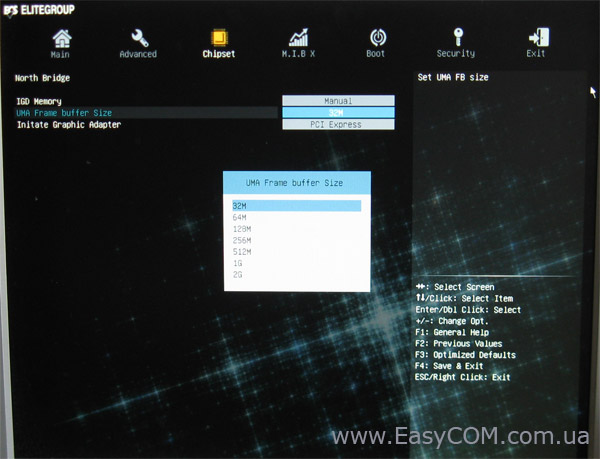

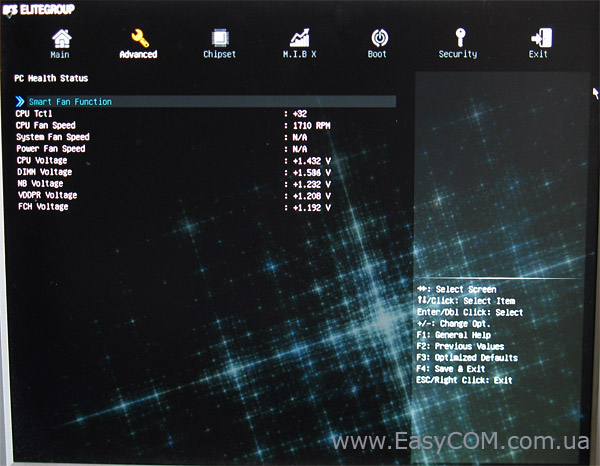

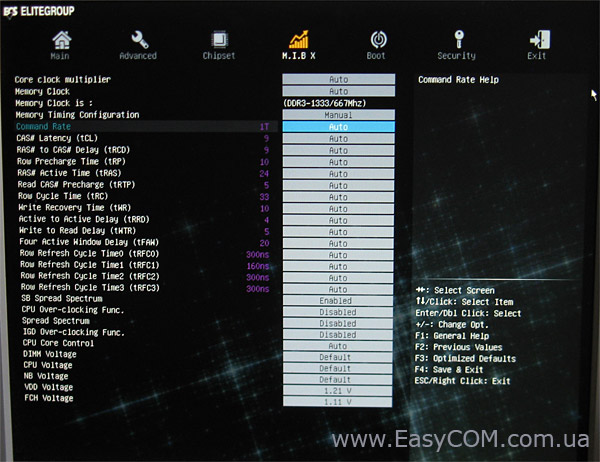

BIOS

AMI UEFI BIOS з 64 Мб SPI ROM

Комплектація

посібник користувача

диск з драйверами і утилітами

заглушка інтерфейсної панелі

7 x кабелів SATA

Форм-фактор

ATX

Розміри, мм

305 x 220

Сайт виробника

http://www.ecs.com.tw/

Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Упаковка і комплектація

ECS A85F2-A GOLDEN box

Коробка c ECS A85F2-A GOLDEN виглядає досить вражаюче. Колір, що імітує позолоту, і відсутність строкатої поліграфії повідомляють про те, що ми маємо справу з елітною материнською платою. У центрі знаходиться емблема серії «Black Extreme», яку можна зустріти тільки на висококласних продуктах під торговельної маркою Elitegroup. Слово «golden» у назві також натякає на «золотий» статус плати ECS A85F2-A GOLDEN.

ECS A85F2-A GOLDEN box

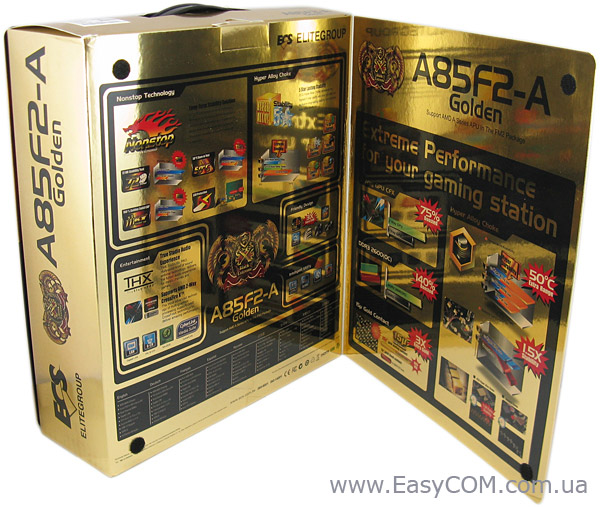

Коробка має дві відкидні кришки, відповідно статусу моделі топ-рівня. На розвороті задньої кришки знаходиться перелік технологій, застосовуваних на ECS A85F2-A GOLDEN, а також приводяться ключові особливості плати.

Особливої уваги заслуговує фірмова технологія перевірки плати на стабільність в агресивних режимах – Nonstop Technology, що включає в себе чотири основні компоненти:

  • Super Marathon 3X Stability – проходження 30 000 раз стрес-тесту на стабільність, який триває протягом 72-х годин;
  • Sahara Severe Test – тест, який проходить плата при температурі навколишнього середовища 50⁰С;
  • Apache Long-Life CAP – використання тільки твердотільних конденсаторів у всіх вузлах плати, у яких тривалість терміну роботи в шість разів більше в порівнянні з звичайними електролітичними конденсаторами;
  • Thor Ultra Protection – підвищений захист від розрядів електростатичного струму.

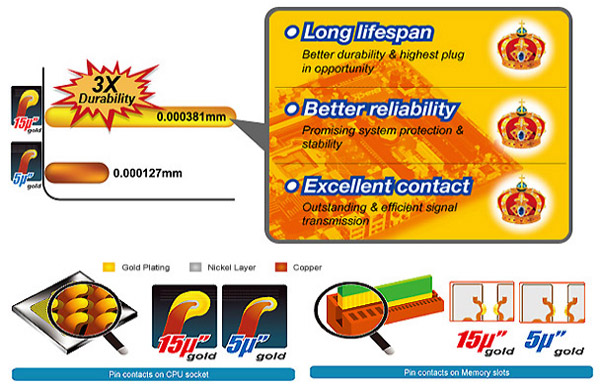

Ще однієї цікавою технологією є «15u Gold Contact»: контакти процесорного роз’єму, слотів оперативної пам'яті і слотів розширення PCI-Express покриті тонким шаром золота, що, за словами виробника, забезпечує втричі більш високий захист від окиснення, а також температурного і механічного впливу.

ECS A85F2-A GOLDEN box

Відкривши передню відкидну кришку можна побачити список роз’ємів, розташованих на інтерфейсній панелі. Слово «golden» у кожній назві присутнє скоріше для антуражу. Всі роз’єми мають звичайні, а не позолочені контакти. На іншій стороні коробки знаходиться велике «оглядове» вікно, через яке можна побачити плату ECS A85F2-A GOLDEN.

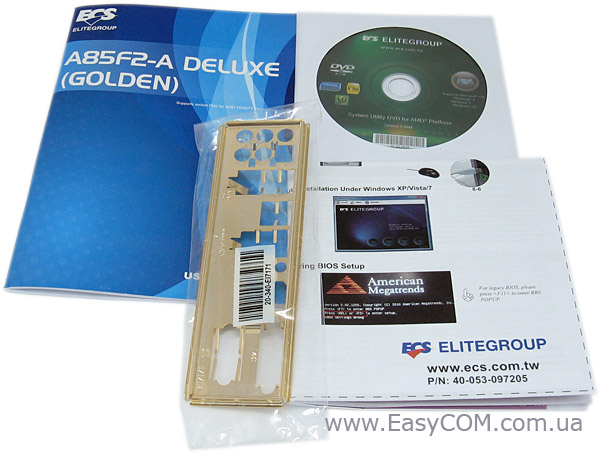

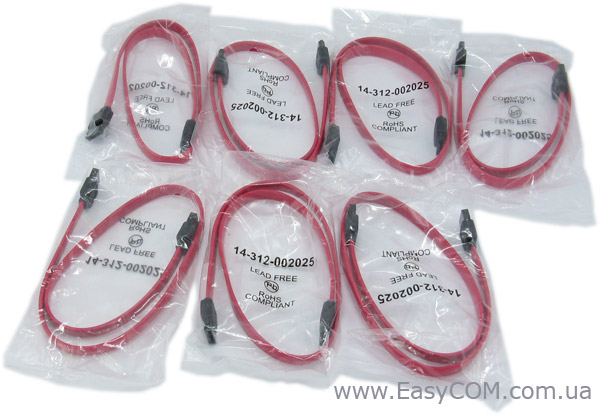

Комплект поставки ECS A85F2-A GOLDEN включає:

  • посібник користувача;
  • диск з драйверами і утилітами;
  • заглушку інтерфейсної панелі;
  • сім кабелів SATA.

Комплект поставки досить скромний. Трохи рятує ситуацію велика кількість кабелів SATA. Але в комплектації моделі серії Black Extreme і тим більше, зі статусом «Golden», все-таки хотілося б побачити якусь «родзинку».

Дизайн і особливості плати

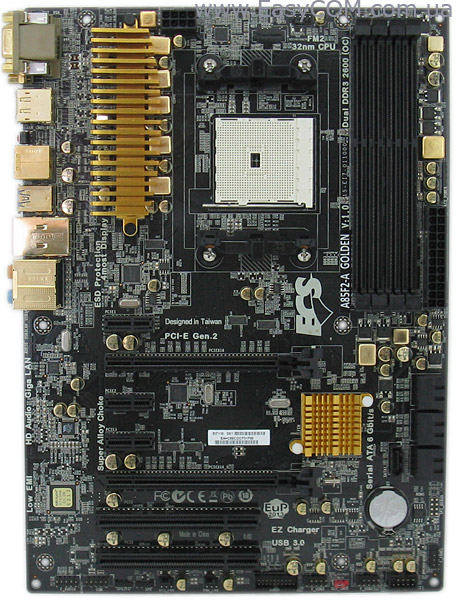

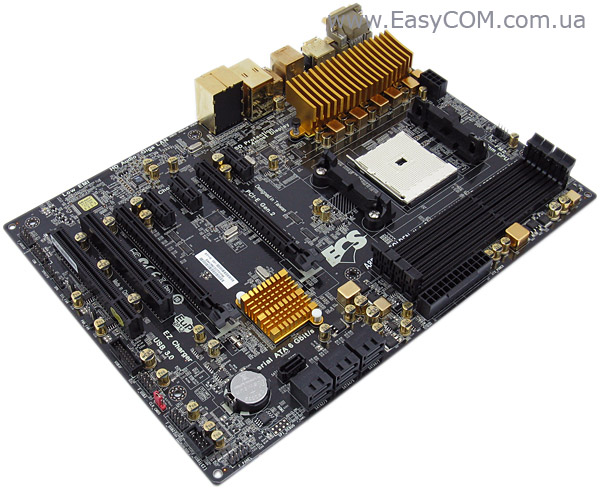

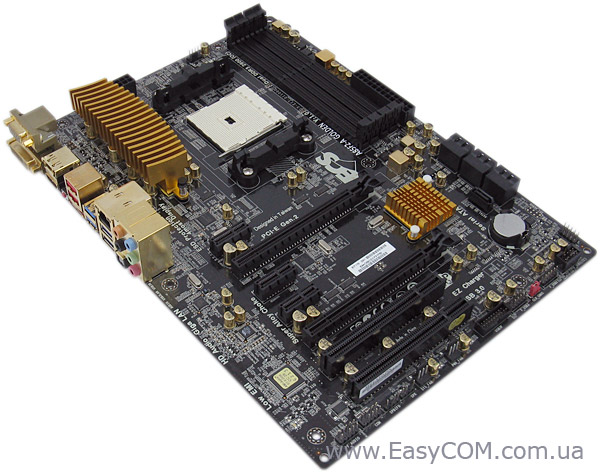

ECS A85F2-A GOLDEN

А ось дизайн плати ECS A85F2-A GOLDEN дуже порадував. Інтерфейсні роз’єми, радіатори охолодження, конденсатори і дросельні катушки покриті «золотою» фарбою і ретельно відполіровані, що надає материнській платі гарний і навіть «багатий» вигляд. Сама друкована плата і слоти пам'яті і плат розширення виконані в чорному кольорі. Таке рішення з однієї сторони може бути не дуже зручним, дані слоти важко розрізнити, але з іншого боку – темні тони гармонійно контрастують з «золотими» елементами вузлів живлення.

Не таємниця, що для багатьох користувачів комп'ютер – це не тільки набір «заліза», але і щось велике. Тому ми впевнені, що дизайн плати буде високо оцінений в першу чергу геймерами і користувачами, які є власниками корпусів з бічними вікнами. Також такий дизайн буде цікавий тим, хто займається моддінгом комп'ютерів.

ECS A85F2-A GOLDEN

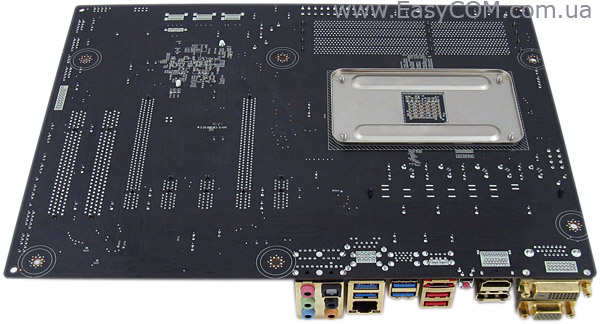

Усі компоненти розміщені на лицьовій стороні плати, так що її зворотна сторона привертає увагу хіба що підсилювальною пластиною, яка забезпечує можливість встановлення досить потужних систем охолодження процесора.

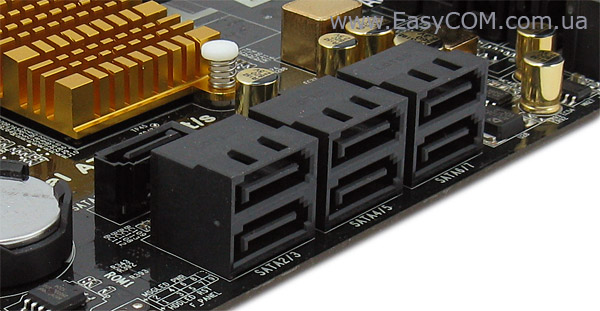

Всього чіпсет AMD A85X підтримує до восьми портів SATA з пропускною здатністю 6 Гбіт/с. Сім з них розпаяні безпосередньо на материнській платі, а ще один винесений на задню панель у вигляді роз’єму eSATA. При цьому є можливість організації будь-якого типу масивів SATA: RAID 0, RAID 1, RAID 5 і RAID 10. Шість портів SATA для зручності підключення накопичувачів і приводів згруповані в колодки по два роз’єми, які «покладені на бік» на краю плати. Це допоможе вирішити проблему доступу до даних портів при використанні довгих відеокарт з габаритними системами охолодження. Ще один роз’єм SATA, якому не найшлося пари, розташований перпендикулярно текстоліту.

Нагадаємо, що бюджетний набір логіки AMD А55 зовсім не підтримує порти SATA з пропускною здатністю 6 Гбіт/с, а AMD A75 – має підтримку тільки шести таких портів.

Як бачимо, використання чіпсету AMD A85X на платах топ-рівня в плані можливості підключення більшої кількості швидких накопичувачів і приводів цілком виправдано.

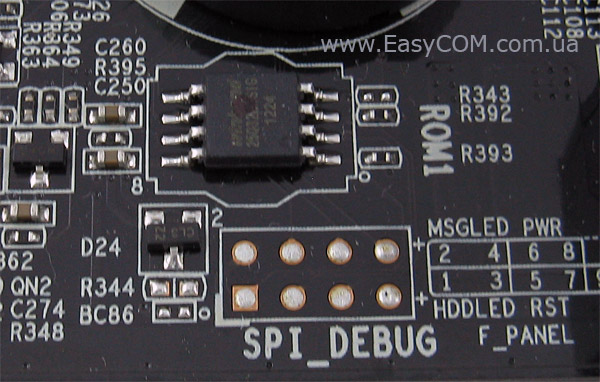

Біля роз’ємів SATA знаходиться мікросхема BIOS. На платі ECS A85F2-A GOLDEN вона представлена в єдиному екземплярі. Це навряд чи можна назвати істотним недоліком, але технологія DualBIOS сьогодні впроваджується і на більш дешевих платах (наприклад, на GIGABYTE GA-H61M-S2PV), тому на моделі топ-рівня ми все-таки очікували її побачити. Особливо «подвійний» BIOS буває корисний при розгоні комп'ютера і частому перепрошиванню BIOS.

Трохи ближче до краю друкованої плати знаходиться місце з контактами для роз’єму SPI_DEBUG, щоправда сам роз’єм не розпаяний. Чесно кажучи, наявність цього роз’єму на інших материнських платах ECS у багатьох викликало питання, тому що він використовувався інженерами самої компанії для діагностики і усунення неполадок у роботі плати. Навіть у посібнику користувача завжди писалося «SPI Debug header - for factory use only». Але при наявності відповідного обладнання будь-який бажаючий міг одержати низькорівневий доступ до деяких функцій плати, що підвищувало зацікавленість до продукції Eltegroup з боку ентузіастів комп'ютерної техніки.

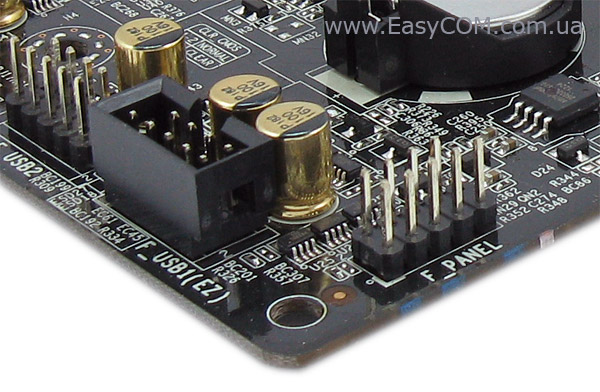

У нижнього правого кута плати ECS A85F2-A GOLDEN розташована колодка для підключення фронтальної панелі. Роз’єм, до якого приєднує системний динамік, знаходиться на протилежному краю плати. Біля колодки для підключення передньої панелі корпуса знаходиться роз’єм USB 2.0 з позначкою EZ для підключення двох додаткових портів USB 2.0. Даний порт крім виконання своїх безпосередніх функцій також забезпечує підтримку технології ECS EZ Charger.

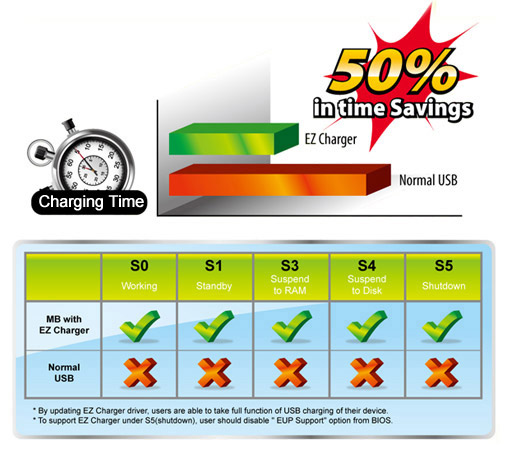

Технологія ECS EZ Charger покликано прискорити зарядку портативних пристроїв від комп'ютера. Як бачимо з продемонстрованого малюнка, за рахунок трикратного збільшення сили струму ( до 1,5 А), подаваного на порт USB, можна вдвічі скоротити час зарядки. Актуальність можливості швидкої зарядки не викликає питань, особливо в наш час, коли в кожної людини є по декілька мобільних пристроїв або різного роду гаджетів. Величезним плюсом технології ECS EZ Charger є здатність підзарядки навіть тоді, коли комп'ютер виключений або знаходиться в сплячому режимі. Така можливість підзарядки пристроїв через звичайний порт USB без використання технології ECS EZ Charger відсутня. Тому дуже важливо підключити зовнішні порти USB до потрібного роз’єму на материнській платі ECS A85F2-A GOLDEN. Нагадаємо, він знаходиться біля нижнього правого кута плати і має позначку «EZ».

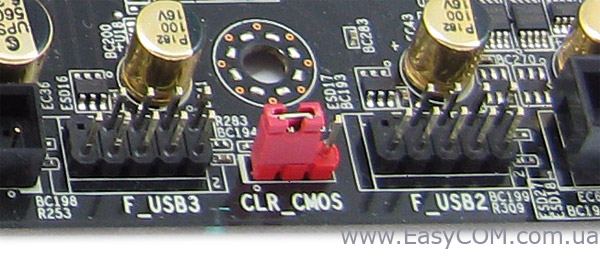

Поруч розташовані ще два роз’єми USB 2.0, до кожного з яких можна підключити ще два додаткові порти USB 2.0. Між ними знаходиться джампер червоного кольору, призначений для обнуління налаштувань BIOS.

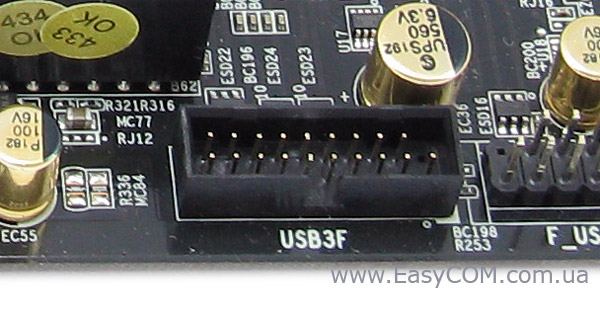

Крім того, на платі ECS A85F2-A GOLDEN є один роз’єм USB 3.0, що дозволяє підключити два додаткові порти USB 3.0.

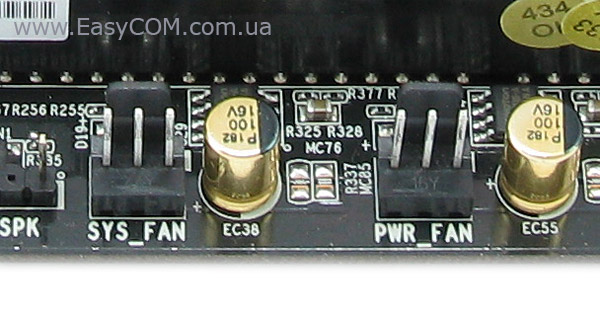

Ближче до центру розміщені два роз’єми для підключення системних вентиляторів. Обидва мають тільки 3-контактне виконання, що якось не солідно для материнської плати топ-рівня, якою є ECS A85F2-A GOLDEN. Все-таки на продукції такого класу хотілося б мати можливість максимально «тонко» налаштувати роботу всіх пристроїв і систем, також і охолодження.

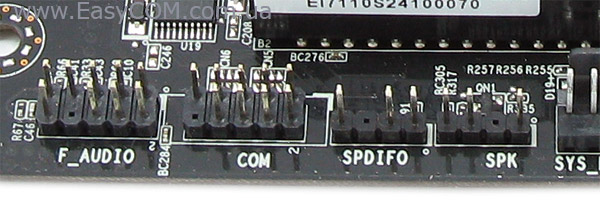

У нижнього лівого краю плати розташувалися: згадуваний вище, роз’єми для підключення системного динаміка, роз’єм S/PDIF out, колодка для підключення аудіовиходів з передньої панелі корпуса. Окремо відзначимо наявність роз’ємів для підключення застарілого порту COM.

ECS A85F2-A GOLDEN

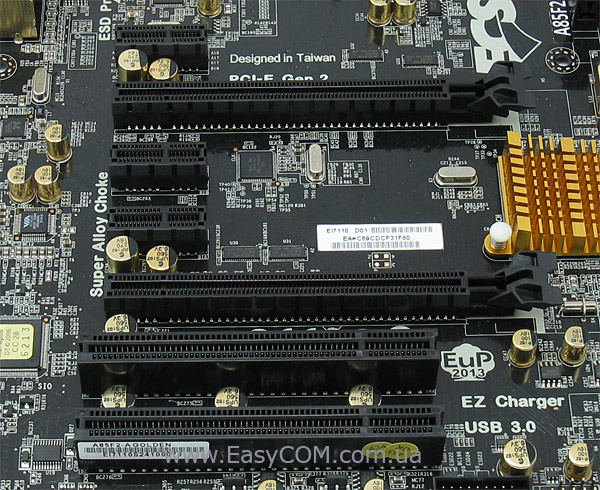

Для плат розширення на платі ECS A85F2-A GOLDEN передбачено сім слотів: два з них PCI, всі інші відповідають специфікації PCI-Express 2.0. Оскільки концепція архітектури гібридних процесорів від AMD передбачає виконання функцій північного мосту безпосередньо самим APU, то на платах, побудованих на платформі Socket FM2, звільняється зайве місце, займане раніше мікросхемою північного мосту і його обв'язкою. У випадку ECS A85F2-A GOLDEN, це вільне місце використовується для розміщення додаткового слота плат розширення.

Відмітною рисою чіпсету AMD A85X є можливість організації режиму CrossFireX. Саме даний факт ставить на новий рівень функціональність материнських плат, виконаних на цьому наборі логіки. Адже тепер платформа Socket FM2 відкриває широкі можливості для геймерів, дозволяючи використовувати дві відеокарти у зв'язці CrossFireX.

Як бачимо, на платі ECS A85F2-A GOLDEN присутні два роз’єми PCI-Express x16, правда друга може працювати тільки в режимі х8. Тому, якщо в комп'ютері планується використовувати одну відеокарту, то її потрібно вставляти в перший слот PCI-Express x16, якщо ж планується використовувати дві відеокарти в режимі CrossFireX – то в обидва слота, при цьому така система буде працювати в конфігурації х8+х8.

Окремо хочеться сказати декілька слів про вдале розташування цих самих слотів PCI-Express x16. При встановленні навіть двох відеоприскорювачів з габаритними системами охолодження, два роз’єми PCI-Express х1 і один роз’єм PCI залишаються вільними.

ECS A85F2-A GOLDEN

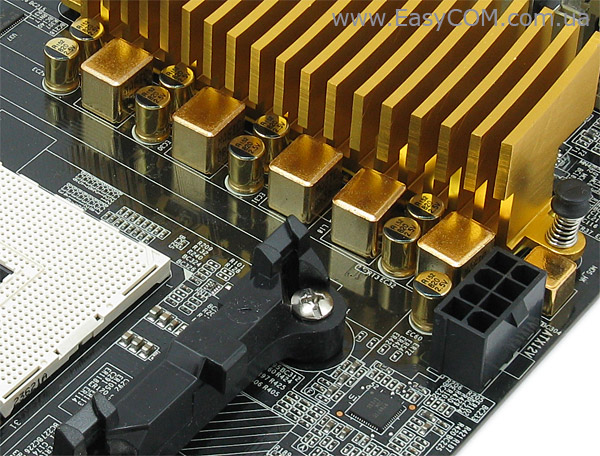

Система живлення процесора досить проста і побудована по 5-фазній схемі. Одна фаза приділяється для живлення вбудованого в процесор північного мосту і контролера пам'яті. Інші чотири фази використовуються для живлення обчислювальних ядер APU і вбудованого відеоядра.

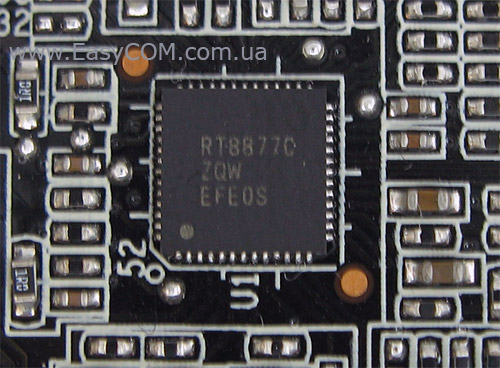

Процесорний перетворювач живлення працює під керуванням контролера RT8877C виробництва компанії Richtek Technology. На жаль, нам не вдалося знайти описи цього чіпа. Інформація про нього поки що відсутння як на офіційному сайті компанії, так і на інших ресурсах-сховищах технічної документації. Тому ми впевнено не можемо сказати, скільки фаз приділяється для живлення обчислювального блоку процесора, а скільки для вбудованого графічного ядра. Але враховуючи можливість встановлення на плату ECS A85F2-A GOLDEN самих потужних моделей AMD APU Trinity, можна припустити, що, швидше за все тут використовується стандартна 5-фазна конфігурація системи живлення, що має вид «3+1+1». Тобто три фази приділяються для живлення обчислювальних ядер, одна для живлення вбудованого відеоядра і ще одна для живлення вбудованого в процесор північного мосту і контролера пам'яті.

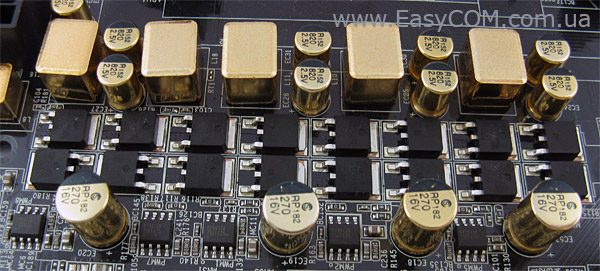

 Як бачимо, у даному перетворювачі живлення процесора подвоювачі фаз не застосовуються. Для кожної фази «чесно» задіяно по одному драйверу, заснованому на мікросхемі RT9612B. У силовій частині використовуються транзистори APM2558N і NIKOS P0903BG.

Для додаткового живлення процесора використовується 8-контактний роз’єм ATX12V. Враховуючи заявлену підтримку процесорів з TDP аж до 125 Вт і їх можливий розгін на платі ECS A85F2-A GOLDEN, роз’єм в 8-контактному виконанні точно не буде зайвим.

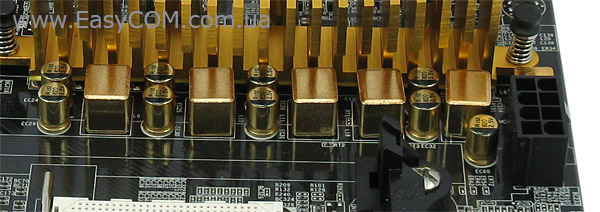

Згідно вищевикладеному на початку статті, у ланцюгах перетворювача живлення процесора використані тільки якісні твердотільні конденсатори і «фірмові» катушки індуктивності ECS Hyper Alloy Choke, які мають високу енергоефективність і зменшене тепловиділення.

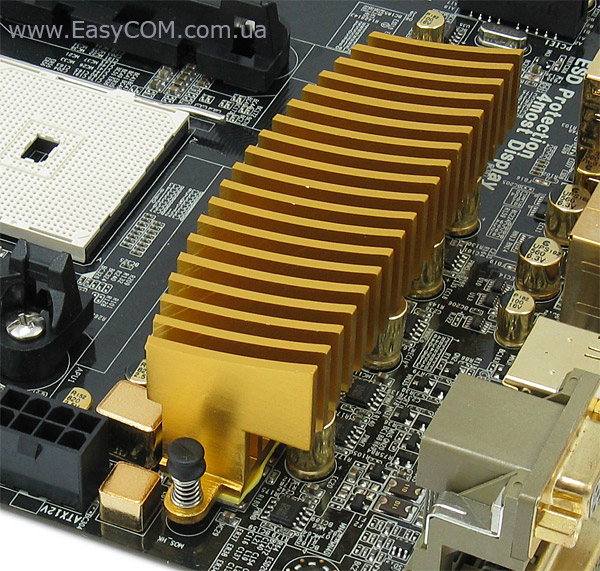

Для охолодження силових елементів використовується досить габаритний радіатор з великою площею розсіювання тепла. Правда, його конфігурація може стати проблемою при встановленні масивного куллера для охолодження процесора.

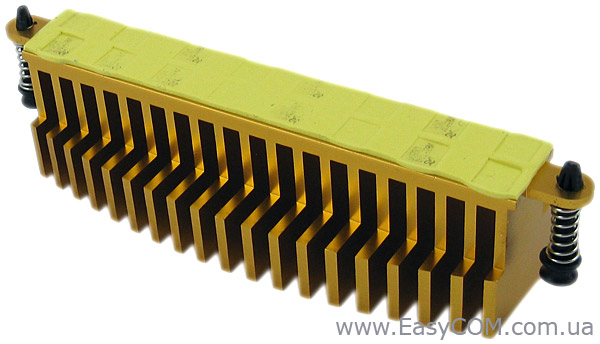

Кріпиться даний радіатор до друкованої плати за допомогою двох пружних пластикових фіксаторів. У якості термоінтерфейса використовується звичайна термопаста.

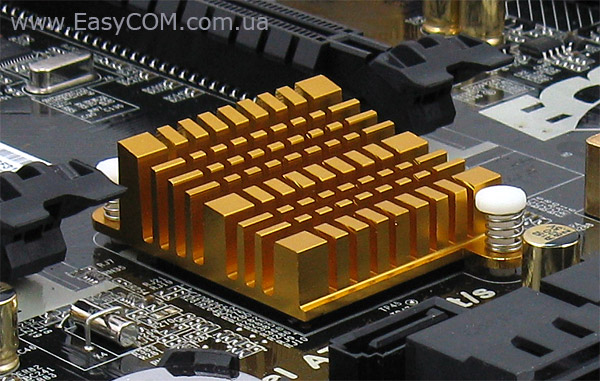

Оскільки ми згадали про пасивну систему охолодження плати ECS A85F2-A GOLDEN, то потрібно також згадати і про радіатор, який закриває чіпсет. Як бачимо, даний радіатор також має досить великі розміри і безліч ребер для покращання розсівання тепла. Температура, зафіксована на ньому під час тестування, дорівнювала 48⁰С, що можна назвати середнім результатом.

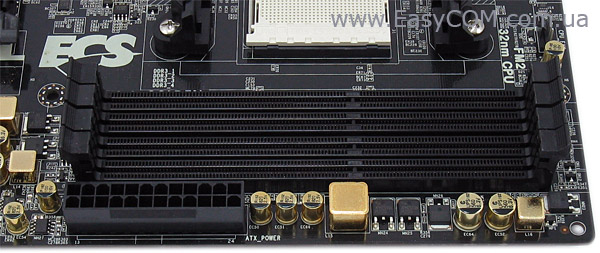

Материнська плата ECS A85F2-A GOLDEN оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Слоти мають повнорозмірні засувки по обидва боки і знаходяться на достатньому видаленні від роз’єму PCI-Express x16. Тому заміна модулів пам'яті при встановленій у системі відеокарті не повинна стати великою проблемою. Інакше ідуть справи з процесорним роз’ємом Socket FM2. Він трохи зрушений до слотів пам'яті, що може негативно позначитися на можливості встановлення габаритних систем охолодження процесора.

Оперативна пам'ять може працювати у двоканальному режимі, для його реалізації модулі пам'яті необхідно встановлювати в перший і третій або другий і четвертий слоти. Максимальний об'єм підсистеми пам'яті дорівнює 64 ГБ.

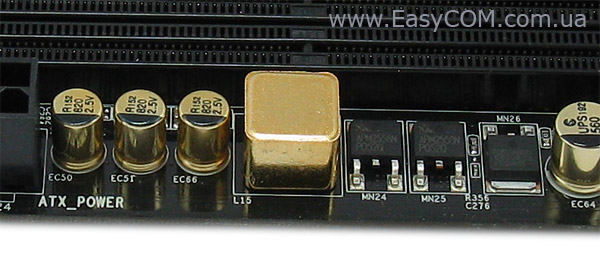

Живлення оперативної пам'яті виконано за однофазною схемою. У ролі силових елементів виступають ті ж транзистори, які використовувалися в процесорному перетворювачі живлення. Окремого ШІМ-контролера для покращення стабілізації напруги живлення не передбачено.

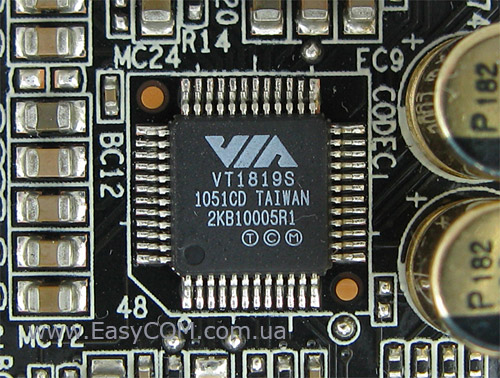

Звукова підсистема розглянутої материнської плати виконана на базі 8-канального HDA-кодека VIA VT1819S, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

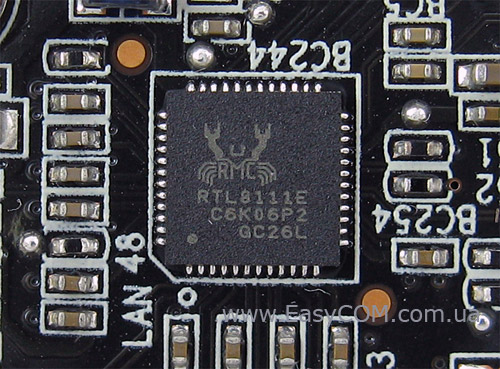

Для підтримки мережних з'єднань слугує гігабітний LAN-Контролер Realtek RTL8111E.

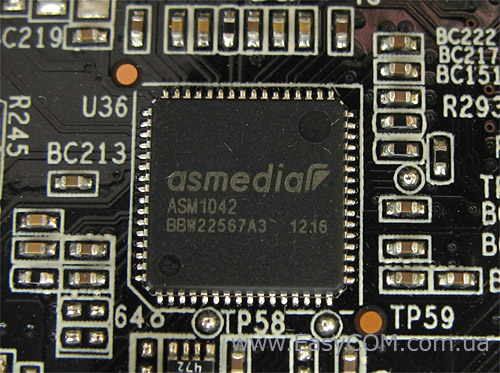

Робота двох портів USB 3.0 на інтерфейсній панелі реалізована силами контролера ASMedia ASM1042. Нагадаємо, що чіпсет AMD A85X підтримує лише чотири порти USB 3.0. На ECS A85F2-A GOLDEN передбачене підключення до шести портів USB 3.0: чотири виведені на задню інтерфейсну панель, два можна приєднати до розпаяного на друкованій платі роз’єму USB 3.0.

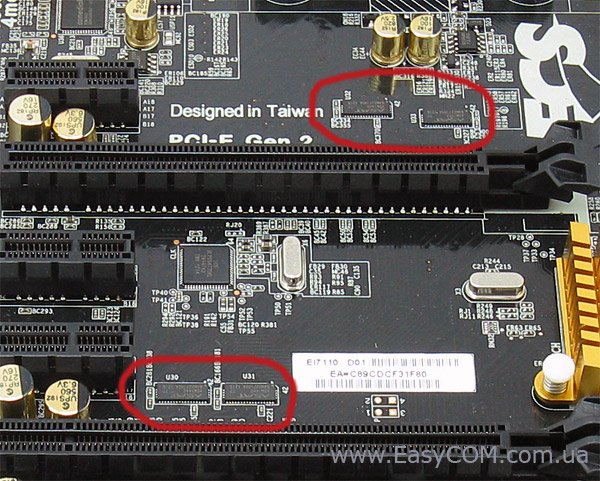

Біля слотів для плат розширення знаходяться чотири мікросхеми-комутатора (або як їх ще називають мультиплексори), засновані на чіпах ASMedia ASM1440. Їх завдання полягає в поділі ліній PCI-E між слотами PCI-Express.

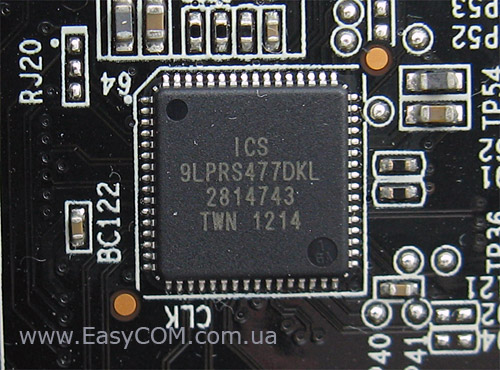

Робота тактового генератора частоти забезпечена силами стандартної мікросхеми ICS 9LPRS477DKL.

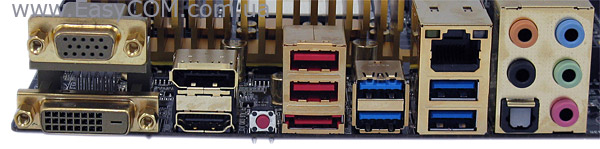

ECS A85F2-A GOLDEN ports

На інтерфейсну панель ECS A85F2-A GOLDEN виведені наступні порти:

  • 2 x USB 2.0 порти;
  • 4 x USB 3.0 порти;
  • 1 х кнопка Clear CMOS (обнуління налаштувань BIOS);
  • 1 x eSATA;
  • 1 x LAN (RJ45);
  • 1 x VGA;
  • 1 x DVI;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x оптичний S/PDIF out;
  • 5 х аудіопортів.

Інтерфейсна панель має гарне компонування. Відзначимо наявність великої кількості портів USB 3.0, а також відсутність роз’єму PS/2. На останній факт варто звернути особливу увагу і при покупці плати ECS A85F2-A GOLDEN не забути обзавестися мишкою і клавіатурою з підключенням через порт USB.

Також радує багата кількість відеороз’ємів, особливо наявність HDMI і DisplayPort. Нагадаємо, що гібридні процесори AMD Trinity підтримують технологію AMD Eyefinity можливість, що надає, підключення до чотирьох пристроїв виводу зображення.

Наприклад, так можна використовувати технологію AMD Eyefinity при наявності трьох моніторів, щоб повністю поринути в світ гри Battlefield Bad Company 2.

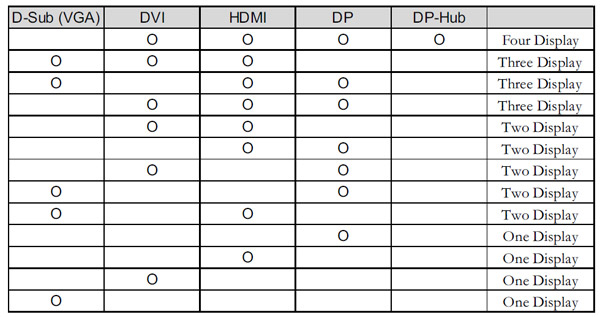

Плата ECS A85F2-A GOLDEN у повному об'ємі забезпечує підтримку технології AMD Eyefinity. Щоб допомогти власникам даної плати розібратися в схемі підключення моніторів, компанія ECS надає докладну таблицю.

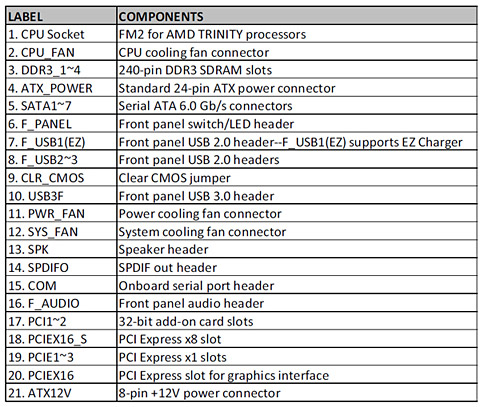

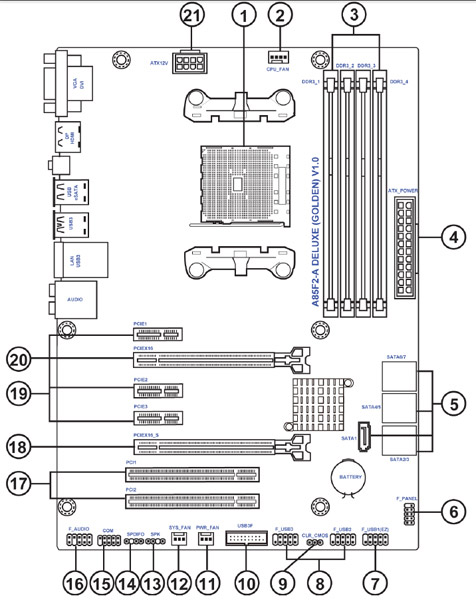

ECS A85F2-A GOLDEN schematics

Загальне компонування плати ECS A85F2-A GOLDEN цілком звичне. Окремо хочеться відзначити наявність всього трьох роз’ємів для підключення вентиляторів, причому тільки один з них має 4-контактне виконання. На сьогоднішній день цієї кількості може бути не достатньо, враховуючи той факт, що деякі процесорні кулери випускаються вже з двома вентиляторами, кожний з яких має 4-контактну «вилку». Та і більшість геймерських корпусів часто мають по декілька вбудованих вентиляторів, для яких на материнській платі ECS A85F2-A GOLDEN може не вистачити роз’ємів для підключення.
