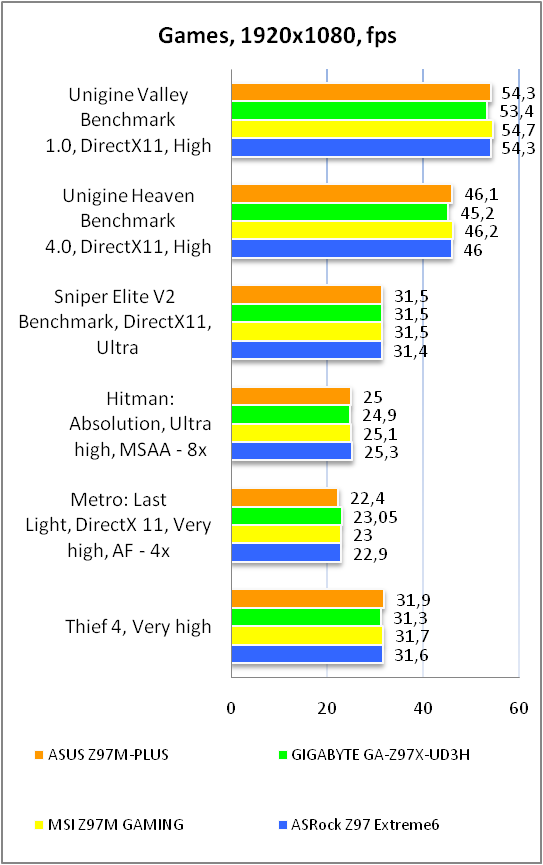

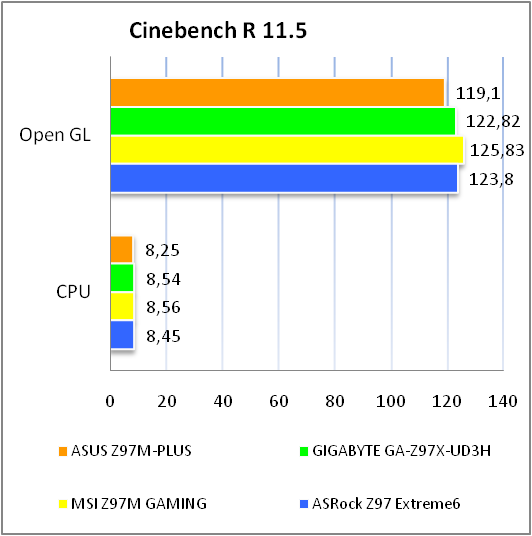

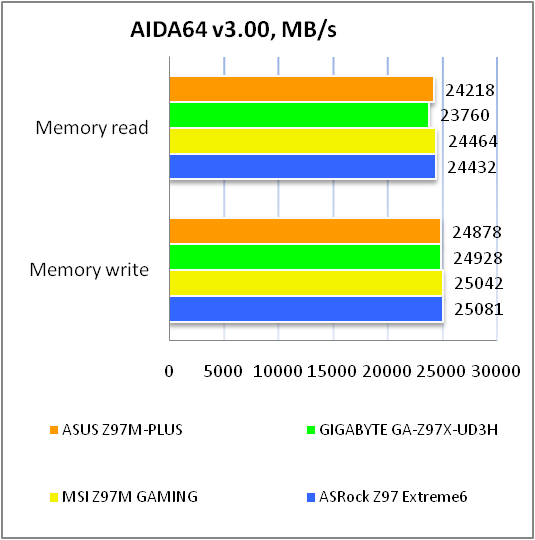

Огляд і тестування материнської плати ASUS Z97M-PLUS

Материнська плата ASUS Z97M-PLUS, при середній вартості на момент написання огляду близько 170 доларів США, пропонує дуже непогане поєднання ціни, оснащення та компактного формату microATX. Виходячи з її специфікації, з якою ми за традицією ознайомимося трохи нижче, новинка відмінно підійде для складання компактних домашніх систем середнього рівня завдяки продуманому компонуванню інтерфейсної панелі, хорошому набору портів і слотів розширення, а також підтримці інтерфейсу M.2 із пропускною здатністю 10 Гбіт/с. Звичайно ж, нікуди не поділися традиційні для компанії ASUS висока якість виконання, хороша елементна база, а також ряд фірмових технологій. А тепер давайте безпосередньо перейдемо до вивчення всіх особливостей новинки та з'ясуємо, чи є в неї які-небудь слабкі сторони.

ASUS Z97M-PLUS

Специфікація материнської плати ASUS Z97M-PLUS:

Виробник

ASUS

Модель

Z97M-PLUS (rev 1.04)

Чіпсет

Intel Z97

Процесорний роз’єм

Socket LGA1150

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell

Частота використовуваної пам'яті

3200* / 3100* / 3000* / 2933* / 2800* / 2666* / 2600* / 2400* / 2250* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

1 х PCI Express 2.0 x16

x16

x16+х4

2 x PCI

Дискова підсистема

Чіпсет Intel Z97 підтримує:

1 x M.2 (M.2 2260, M.2 2280)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

8-канальний звук

S/PDIF Out

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x LAN (RJ45)

4 x USB 3.0

2 x USB 2.0

6 x аудіопортів

1 х PS/2 (для підключення мишки або клавіатури)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 х роз’єм TPM

1 х роз’єм LPT

1 х роз’єм COM

1 x конектор виведення звуку на передню панель

1 x S/PDIF out

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

1 х клавіша «MemOK!»

1 x перемикач «GPU Boost»

BIOS

64 Mб Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

244 х 224 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS Z97M-PLUS

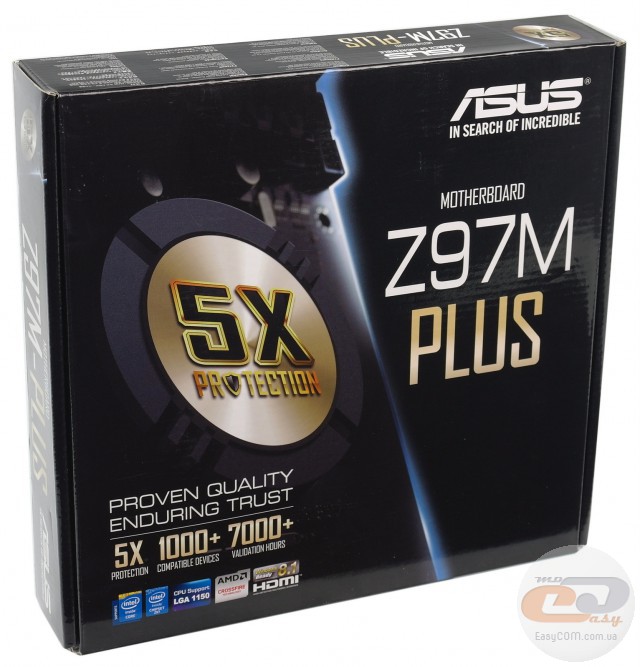

Упаковка материнської плати ASUS Z97M-PLUS виконана під стать самому пристрою в досить компактних габаритах. У якості матеріалу використовується щільний картон, прикрашений поліграфією у фірмовому стилі, де більша частина відведена під зображення радіатора круглої форми.

Що стосується ключової інформації, то крім найменувань компанії-виробника й моделі пристрою, на лицьовій стороні відзначена відповідність фірмовій концепції 5X PROTECTION, яка включає до свого складу:

  • Цифрові ШІМ-контролери для керування підсистемами живлення центрального процесора та модулів оперативної пам'яті, які використовуються відповідно до фірмової концепції DIGI+ VRM.
  • Спеціальні запобіжники для підвищеного ступеня захисту від надструму та струму короткого замикання.
  • Захист від електростатичних розрядів.
  • Японські твердотільні конденсатори з підвищеним в 2,5 рази терміном служби (до 5000 годин при температурі 105°С).
  • Посилену конструкцію інтерфейсної панелі, яка виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в 3 рази більш зносостійкою.

Окремо відзначено, що материнські плати компанії ASUS перевірені на сумісність більш ніж з 1000 різними комплектуючими, такими як процесори, модулі оперативної пам'яті, відеокарти та іншими. А цифра 7000+ вказує на загальну кількість годин тестування фірмових моделей перед їхнім надходженням у продаж.

ASUS Z97M-PLUS

На звороті упаковки можна ознайомитися із зображенням тестованої новинки, її короткими технічними характеристиками, а також із ключовими особливостями та перевагами у вигляді наявності інтерфейсу M.2 і звукової підсистеми, виконаної відповідно до дизайну Crystal Sound 2.

ASUS Z97M-PLUS

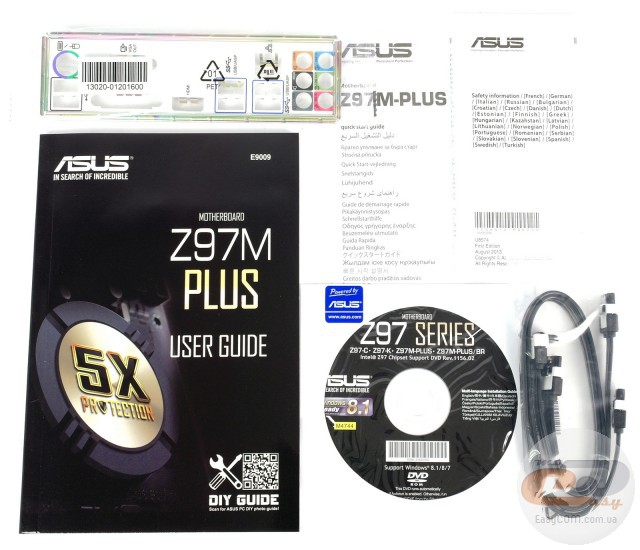

У коробці з ASUS Z97M-PLUS ми виявили наступний набір аксесуарів:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • два SATA-шлейфи;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS Z97M-PLUS

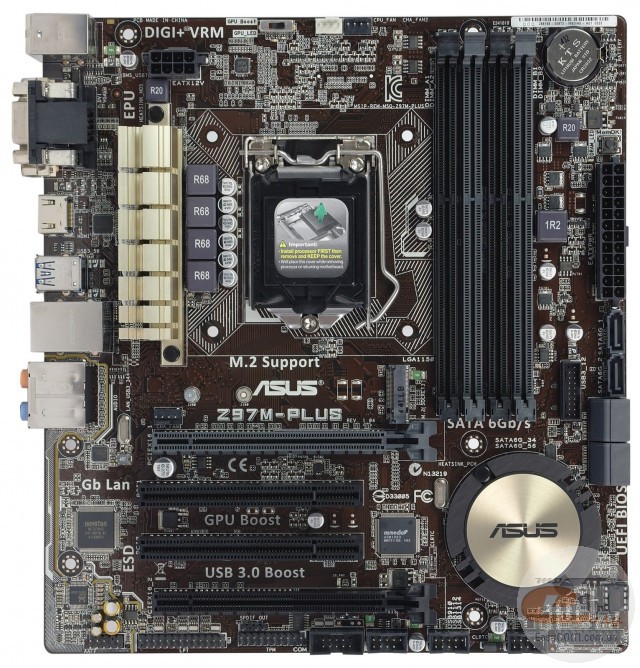

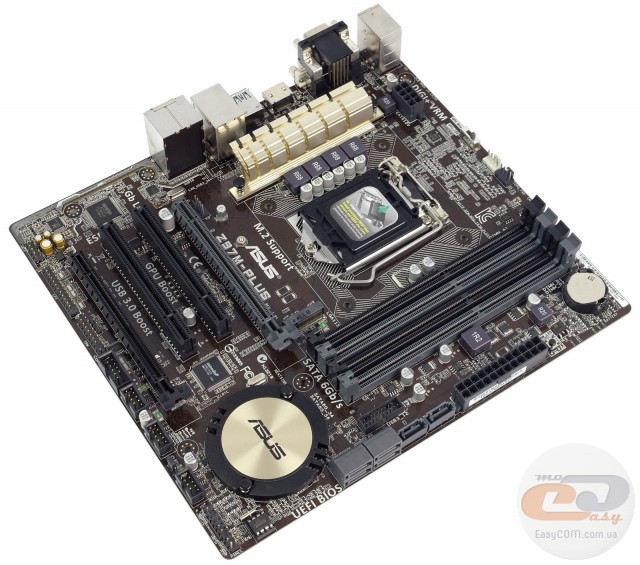

Новинка виконана на друкованій платі темно-коричневого кольору формату microATX (244 х 224 мм) і відрізняється досить простим і стриманим оформленням, яке цілком відповідає класу пристрою. Ключовим елементом у дизайні материнської плати є круглий радіатор на чіпсеті, який додає моделі трохи оригінальності.

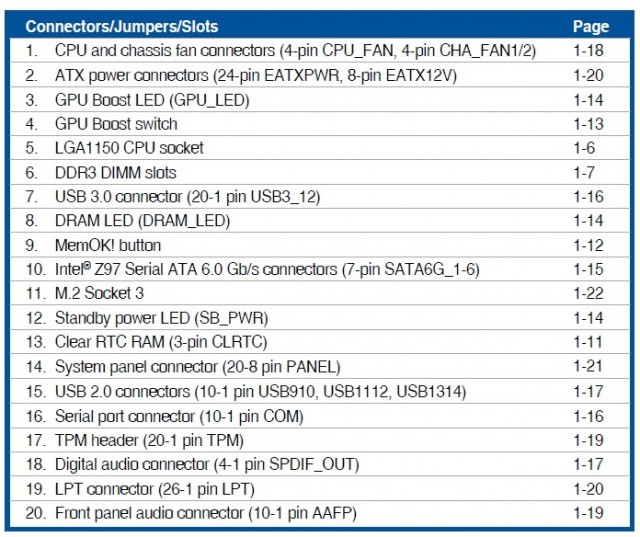

У цілому, компонування набортних елементів ASUS Z97M-PLUS є досить вдалим: багато внутрішніх роз’ємів розташовані по краях, а DIMM-слоти оснащені засувками лише з одного боку. При цьому слід зазначити відсутність кріпильних отворів по правому краю друкованої плати, через що необхідно дотримуватися певної обережності при складанні. Особливо це стосується підключення основного кабелю живлення.

ASUS Z97M-PLUS

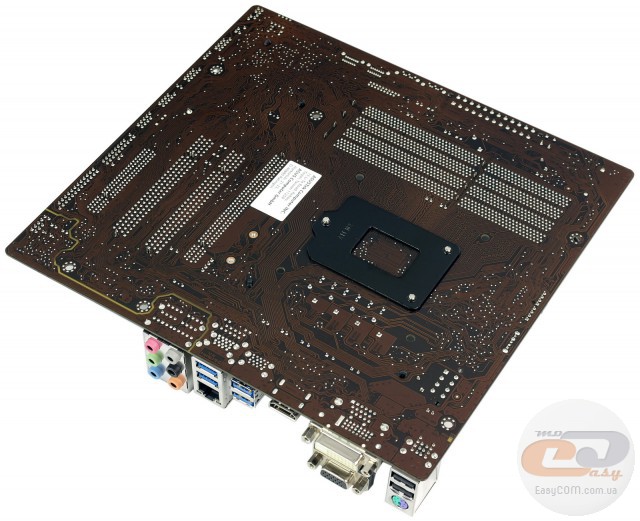

На звороті традиційно відзначимо опорну пластину процесорного роз’єму, а також той факт, що обидва радіатори системи охолодження закріплені за допомогою пластикових кліпс.

ASUS Z97M-PLUS

У нижній частині друкованої плати ASUS Z97M-PLUS розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі; порти TPM, COM і LPT; роз’єм S/PDIF out, джампер для скидання CMOS, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: шести внутрішніх і двох на інтерфейсній панелі.

ASUS Z97M-PLUS

ASUS Z97M-PLUS

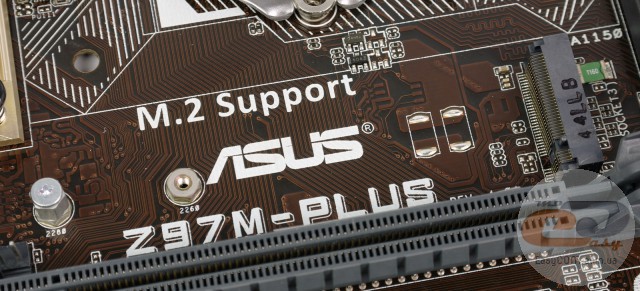

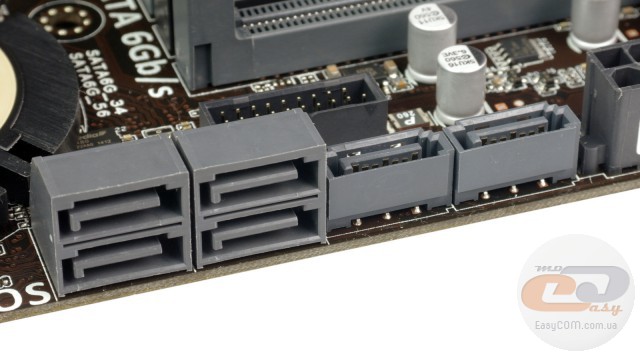

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються формати SSD-накопичувачів M.2 2260 і M.2 2280) і шістьма портами SATA 6 Гбіт/с. Робота всіх інтерфейсів реалізована силами чіпсету. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. У зв'язку з нестачею вільних чіпсетних ліній, інтерфейс M.2 ділить пропускну здатність з двома портами SATA (на схемі SATA6G_5 і SATA6G_6), тому одночасне їхнє використання неможливе.

ASUS Z97M-PLUS

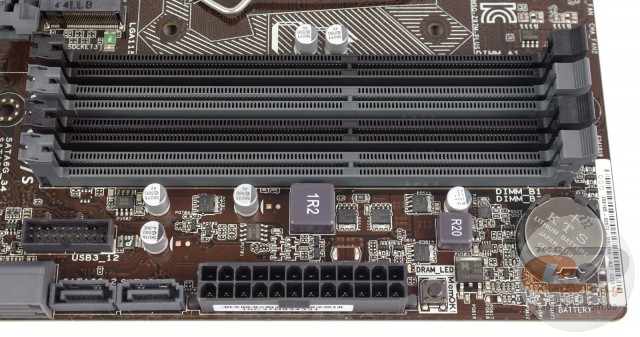

Системна плата ASUS Z97M-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 1333 до 1600 МГц у номінальному режимі та до 3200 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

Слід згадати про наявність у цій же області текстоліту колодки для підключення виносної панелі з портами USB 3.0 і клавіші «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

Що стосується USB 3.0, то на тестованій моделі їх усього шість: два внутрішні та чотири на інтерфейсній панелі. Усі вони реалізовані силами чіпсету.

ASUS Z97M-PLUS

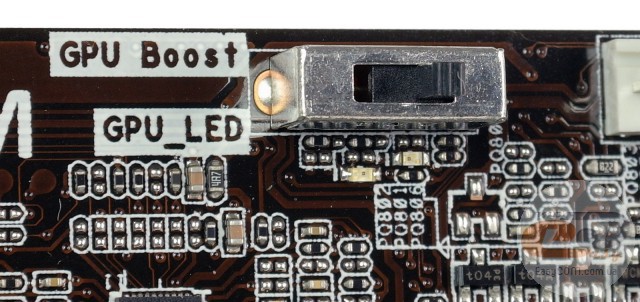

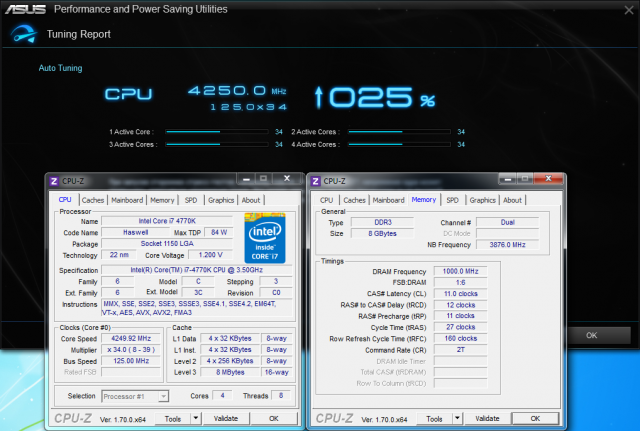

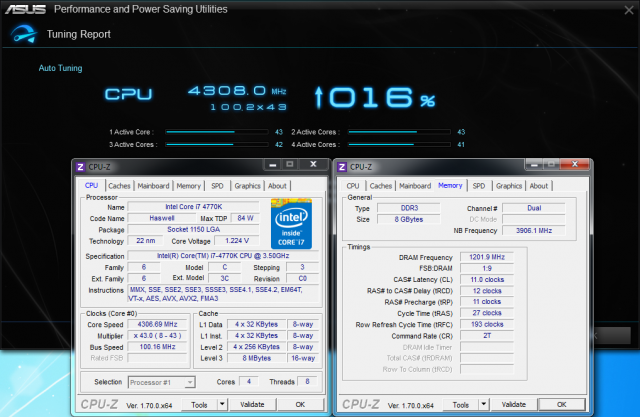

Окремої уваги заслуговує невеликий перемикач «GPU Boost», який має три положення: «Вимк.», «1» (автоматичний розгін графічного процесора та збільшення процесорного множника) і «2» (автоматичний розгін графічного процесора, частоти системної шини та множника центрального процесора).

ASUS Z97M-PLUS

ASUS Z97M-PLUS

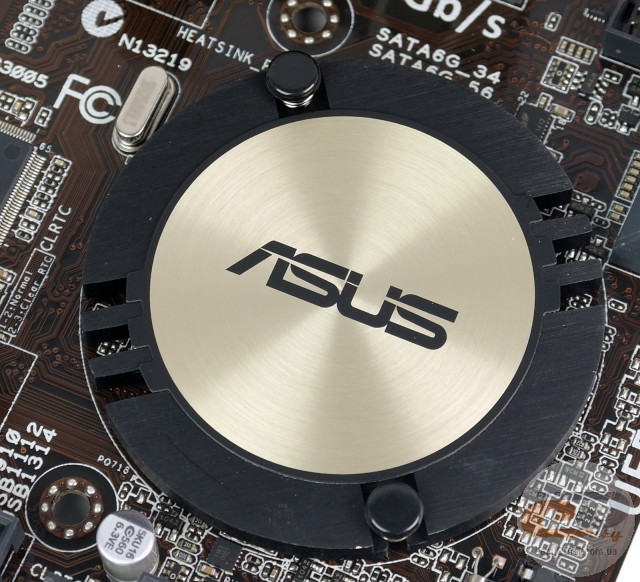

Система охолодження розглянутої плати складається з двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як другий накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 41,5°C;
  • радіатори охолодження елементів підсистеми живлення процесора – 35,9°C.

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний добір матеріалів і конструкції самих радіаторів.

ASUS Z97M-PLUS

ASUS Z97M-PLUS

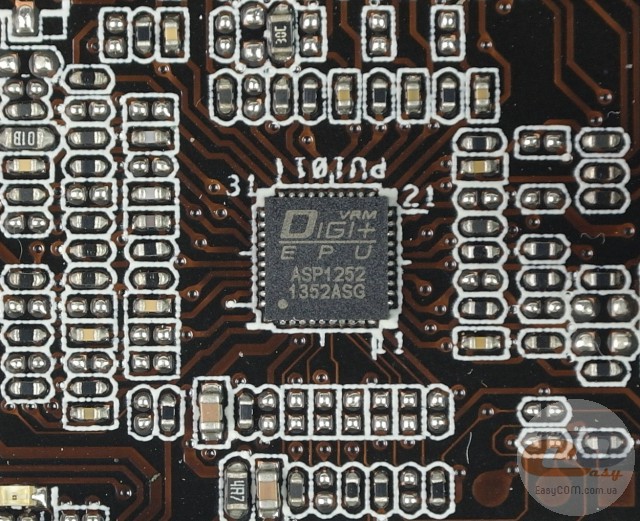

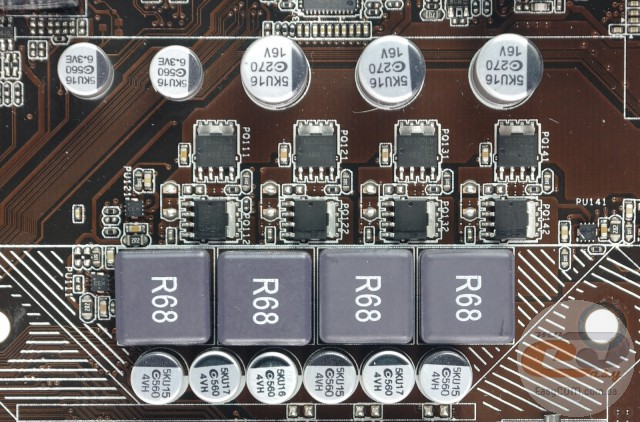

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1252 із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори зі збільшеним в 2,5 рази терміном служби та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

ASUS Z97M-PLUS

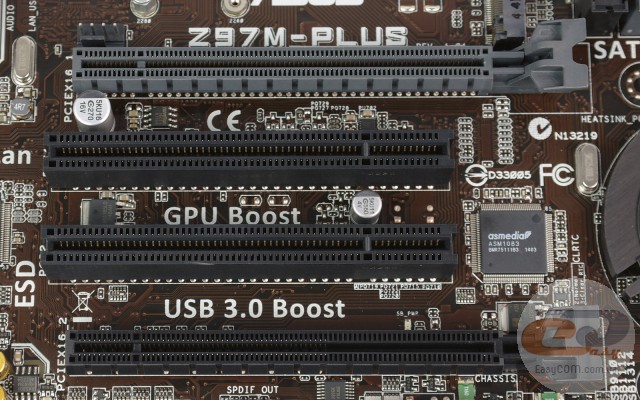

Для розширення функціональності материнської плати ASUS Z97M-PLUS присутні чотири слоти:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI;
  3. PCI;
  4. PCI Express 2.0 x16 (у режимі х4).

Оскільки із двох слотів PCI Express x16 до процесора підключений тільки один, який завжди використовує всі 16 доступних ліній стандарту PCI Express 3.0, а пропускна здатність другого обмежена 4-ма чіпсетними лініями PCI Express 2.0, то новинка найбільш підходить для встановлення тільки однієї відеокарти.

ASUS Z97M-PLUS

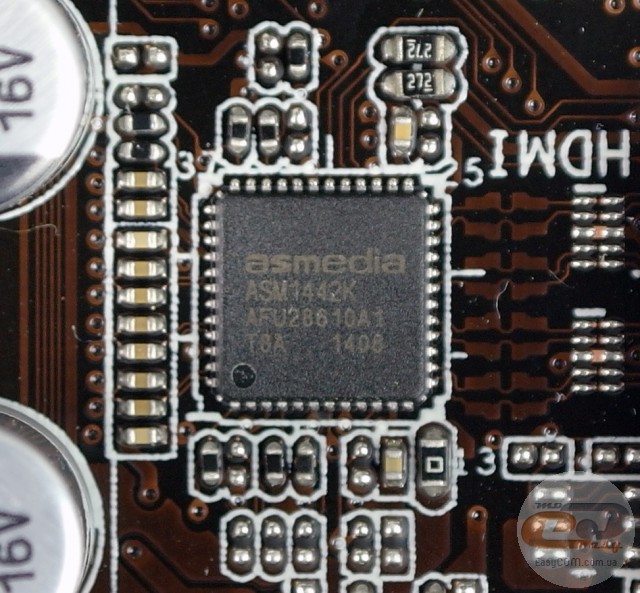

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхеми ASMedia ASM1442K.

ASUS Z97M-PLUS

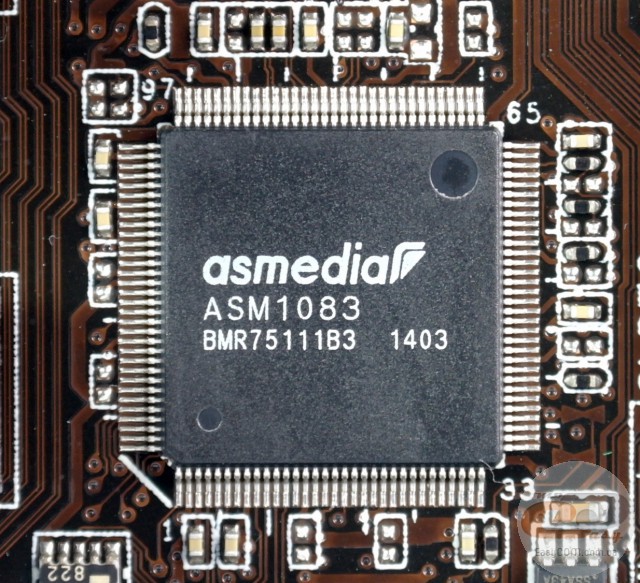

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то функціонування двох відповідних роз’ємів реалізоване за допомогою мосту PCIE-PCI, основаного на контролері ASMedia ASM1083.

ASUS Z97M-PLUS

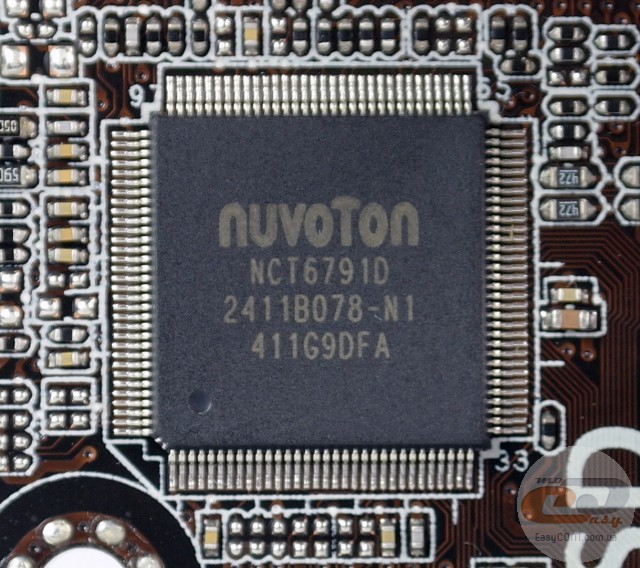

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6791D, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

ASUS Z97M-PLUS

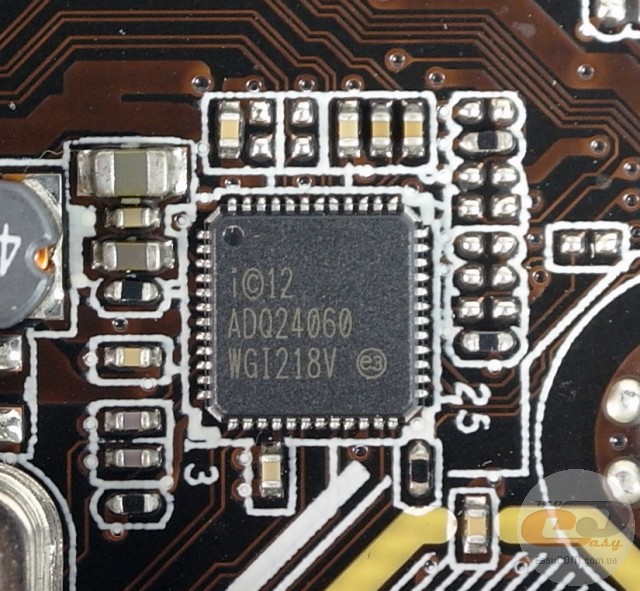

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Intel WGI218V.

ASUS Z97M-PLUS

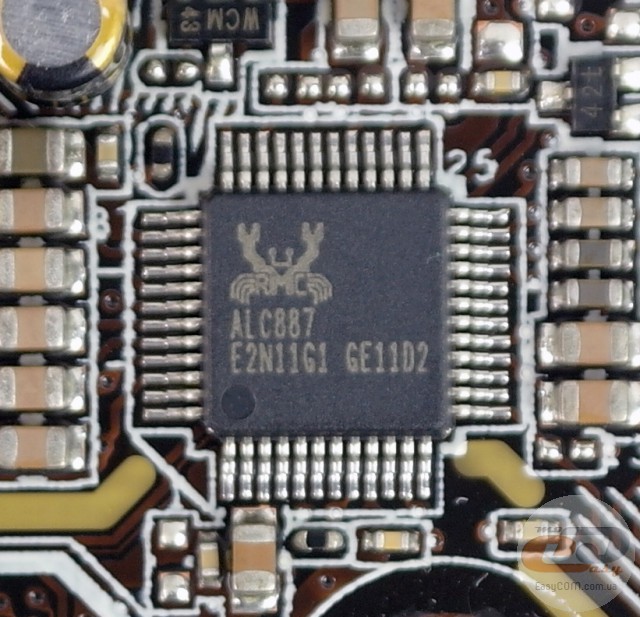

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона має ряд фірмових особливостей (концепція Crystal Sound 2), таких як використання аудіоконденсаторів компанії Nichicon, спеціального аудіопідсилювача та екрануючої захисної смуги на текстоліті. До того ж лівий і правий звукові канали реалізовані на різних шарах друкованої плати для зменшення перехресних наведень.

ASUS Z97M-PLUS

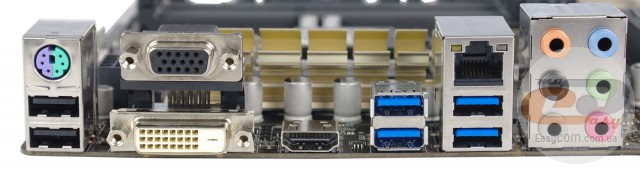

Інтерфейсна панель моделі ASUS Z97M-PLUS включає до свого складу наступні порти:

  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x PS/2 для підключення мишки або клавіатури;
  • 6 x аудіопортів.

Відзначимо дуже грамотне компонування інтерфейсної панелі, яка включає до свого складу практично все найнеобхідніше для сучасного користувача. Серед її переваг варто відзначити зручне підключення багатоканальної акустики, три відеовиходи, достатню кількість портів USB, а також можливість вивести на задню панель корпусу порти COM і LPT, що суттєво розширює список підтримуваної периферії.

ASUS Z97M-PLUS

ASUS Z97M-PLUS

Можливості організації охолодження усередині системного корпусу в ASUS Z97M-PLUS цілком стандартні. У наявності три 4-контактні роз’єми для підключення вентиляторів, один з яких служить для системи охолодження CPU, у той час як два інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

ASUS Z97M-PLUS

ASUS Z97M-PLUS

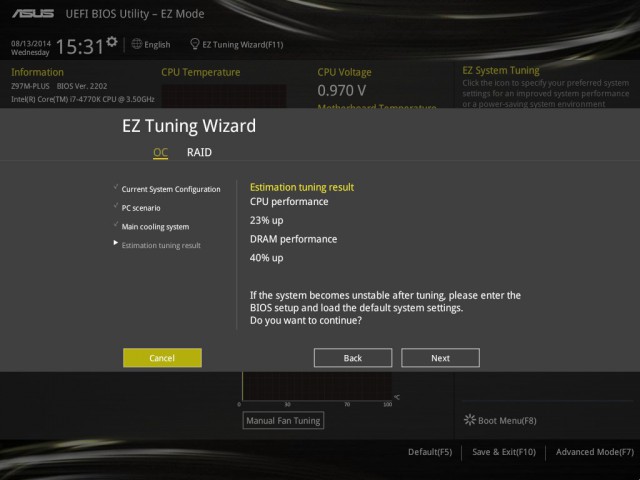

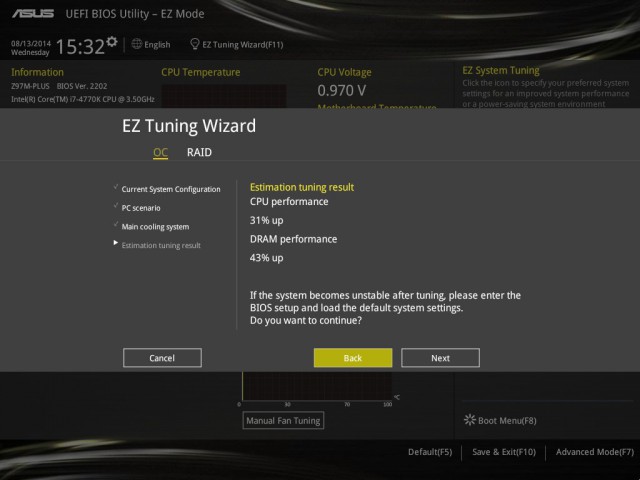

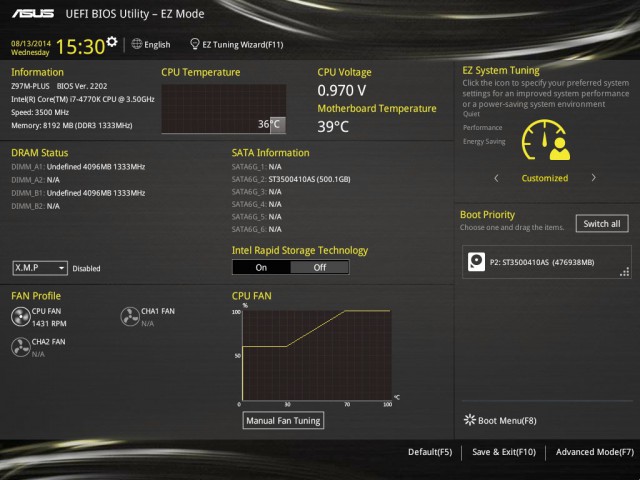

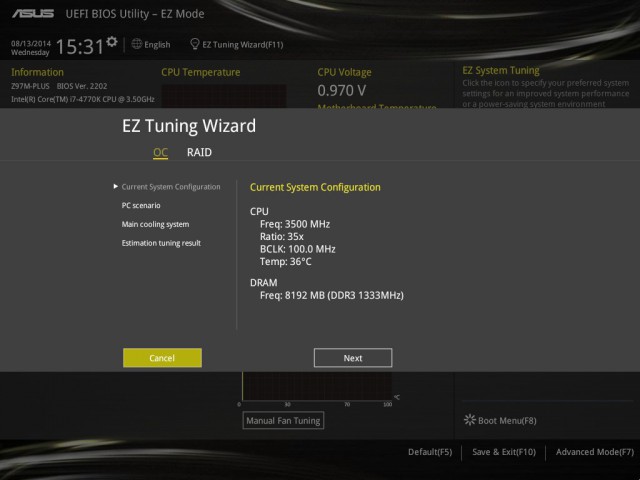

«EZ Mode», у якому всі необхідні налаштування згруповані на одному екрані, а розгін здійснюється за допомогою «EZ Tuning Wizard».

ASUS Z97M-PLUS

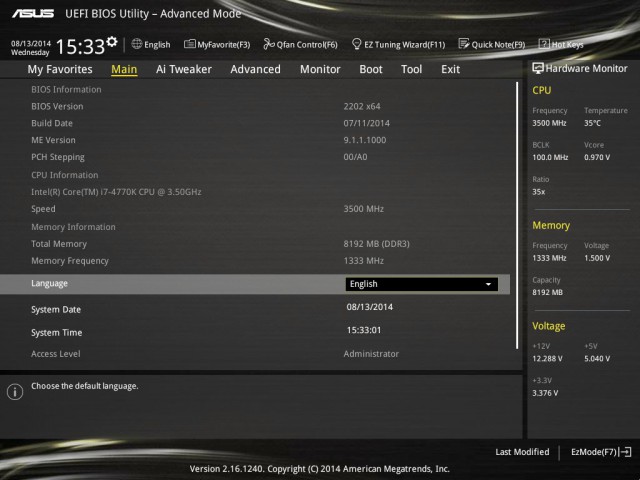

Або звичний «Advanced Mode», де всі налаштування необхідно виконувати вручну.

ASUS Z97M-PLUS

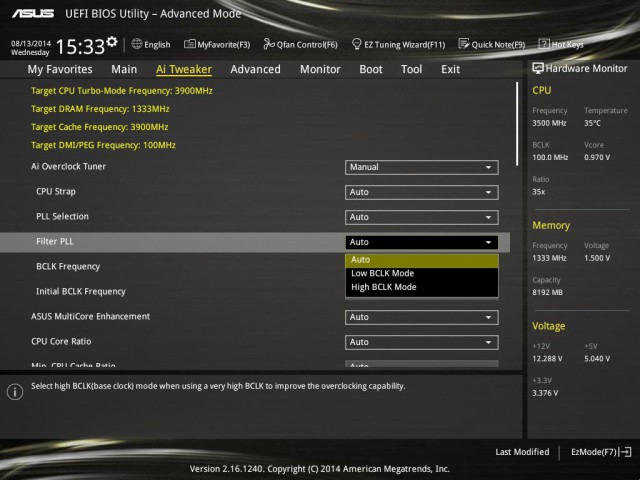

Усі пов'язані з розгоном системи налаштування знаходяться у вкладці «Ai Tweaker».

ASUS Z97M-PLUS

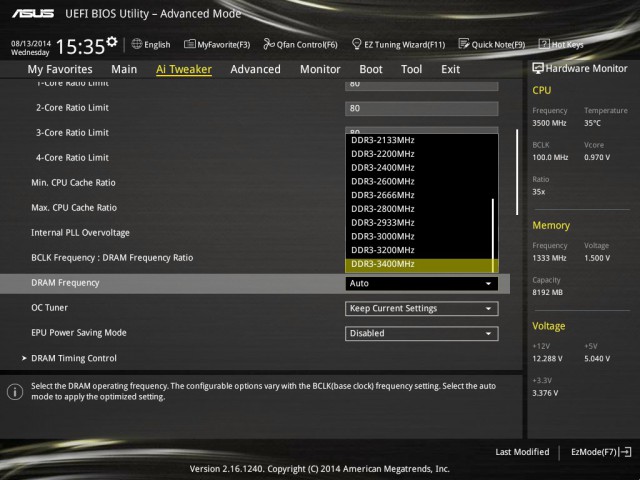

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3400 МГц.

ASUS Z97M-PLUS

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

ASUS Z97M-PLUS

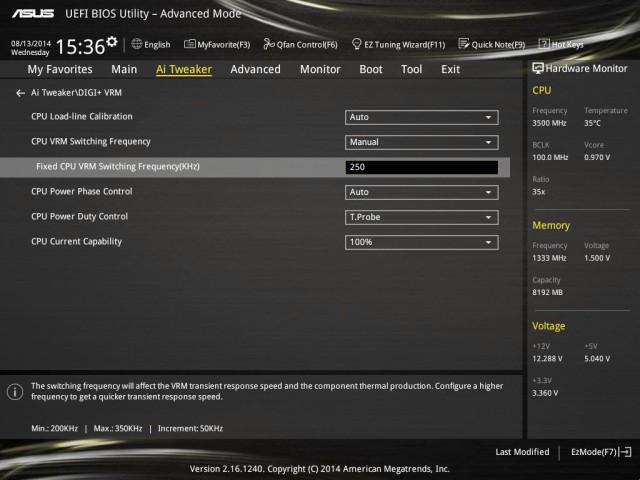

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+ VRM.

Налаштування, необхідні для розгону та оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини

BCLK Frequency

80,0 – 300,0

0,1



CPU Strap

100, 125, 166, 250



Частота оперативної пам'яті

Memory Frequency

3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800,

1600, 1400, 1333, 1066, 800



Таймінги оперативної пам'яті

DRAM Timing

CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency





Min. CPU Cache Ratio Limit

8 – MAX

1



Max CPU Cache Ratio Limit

8 – MAX

1

Частота роботи ШІМ-контролера перетворювача живлення процесора

Fixed CPU VRM Switching Frequency(KHz)

250 – 500

50



Long Duration Package Power Limit

1 – 4096

1



Package Power Time Window

1 - 127

1



Short Duration Package Power Limit

1 - 4096

1



CPU Integrated VR Current Limit

0,125 – 1023,875

0,125



Power Current Slope

Auto, Level -4 – Level 4





Power Current Offset

Auto, -100% - 100%

12,5 %



Power Fast Ramp Response

0,00 – 1,50

0,001



Power Saving Level 1 Threshold

0 – 80

1



Power Saving Level 2 Threshold

0 – 50

1



Power Saving Level 3 Threshold

0 – 30

1



CPU Core Voltage Override

0,001 – 1,920



0,001



CPU Cache Voltage Override

0,001 – 1,920

0,001



CPU System Agent Voltage Offset

0,001 – 0,999

0,001



CPU Analog I/O Voltage Offset

0,001 – 0,999

0,001



CPU Digital I/O Voltage Offset

0,001 – 0,999

0,001

Вхідна напруга на процесорі

CPU Input Voltage

0,800 – 2,700

0,010

Напруга на модулях оперативної пам'яті

DRAM Voltage

1,185 – 1,800

0,00500

Напруга на чіпсеті

PCH Core Voltage

0,735 – 1,500

0,01250



PCH VLX Voltage

1,185 – 2,135

0,01250



DRAM CTRL REF Voltage

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHA

0,39500 – 0,63000

0,00500



DRAM DATA REF Voltage on CHB

0,39500 – 0,63000

0,00500

ASUS Z97M-PLUS

ASUS Z97M-PLUS

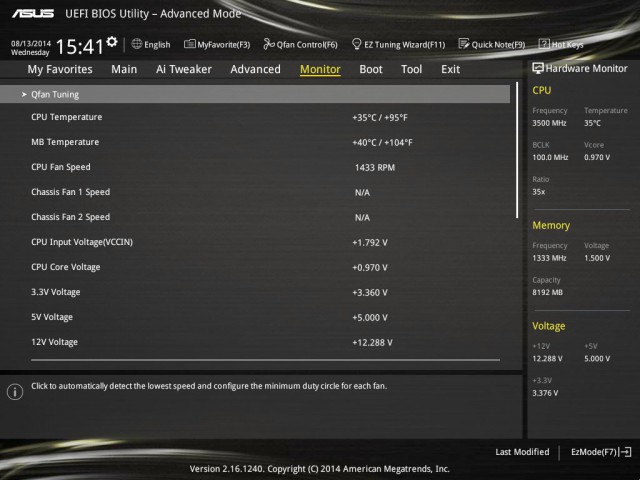

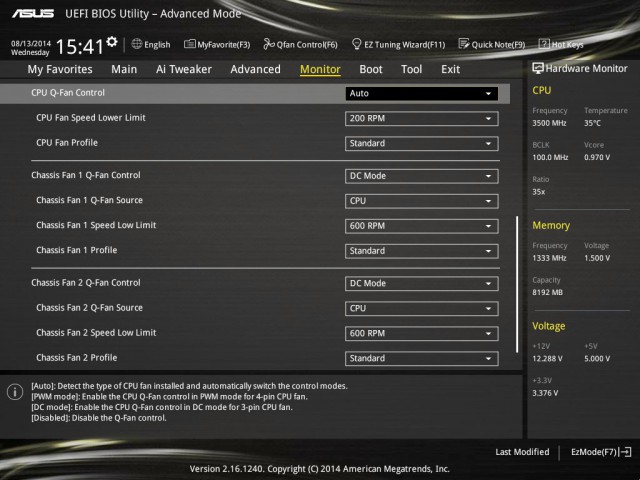

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету. А от моніторити напруги на лініях живлення +12В, +5В і +3,3В, як і деякі інші параметри, можна з будь-якого розділу, оскільки ця інформація постійно відображається на правій бічній панелі.

Окремо варто відзначити можливість зняття скріншотів у BIOS і підтримку російської мови.
