Огляд материнської плати ASUS TUF B450-PRO GAMING: гідний середній клас
06-05-2019
Якщо ви вирішили зібрати систему з одним із процесорів AMD для платформи Socket AM4, але не володієте безмежним бюджетом, то цілком логічним кроком буде вибір материнської плати на чіпсеті AMD B450. Він пропонує гідне поєднання ціни і можливостей, а також підтримує розгін. Далі вже справа за малим - визначитися з виробником, форматом плати і її вартістю.
Щоб трохи спростити вибір, ми вирішили познайомити вас з однією з моделей лінійки ASUS TUF GAMING, що розмістилася в середньому ціновому діапазоні. Йдеться про ASUS TUF B450-PRO GAMING. На момент підготовки огляду середня її вартість знаходиться в межах $135. Вона є одноосібним флагманом лінійки і повинна порадувати вас хорошим оснащенням. Давайте розбиратися, чи так це насправді.
Специфікація
Модель |
ASUS TUF B450-PRO GAMING |
Чіпсет |
AMD B450 |
Процесорний роз'єм |
Socket AM4 |
Підтримувані процесори |
AMD Ryzen 1- і 2-го поколінь / Ryzen з графікою Radeon Vega / Athlon з графікою Radeon Vega |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3533 МГц |
Слоти розширення |
1 x PCI Express 3.0 x16 (х16 – для AMD Ryzen / x8 – для AMD Ryzen з графікою Radeon Vega / x4 – для AMD Athlon з графікою Radeon Vega) 1 x PCI Express 2.0 x16 (x4) 3 x PCI Express 2.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4 (SATA для AMD Athlon)) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 2.0 x4) 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Realtek RTL8111H (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальний Realtek ALC S1200A |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єми вентилятора CPU (4-контактний) 1 x роз'єм підключення водоблоку СВО (4-контактний) 3 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x PS/2 Combo 1 x HDMI 1 x DVI-D 1 x RJ45 2 x USB 2.0 2 x USB 3.1 Gen 2 Type-A 1 x USB 3.1 Gen 1 Type-C 2 x USB 3.1 Gen 1 Type-A 3 x аудіопорти |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 2 x USB 2.0 1 x COM |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP, ACPI 6.1, SM BIOS 3.1 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація
До рук покупцеві ASUS TUF B450-PRO GAMING потрапляє в картонній коробці з приємним оформленням і відмінним інформаційним наповненням. На її боковинах можна ознайомитися із зовнішнім виглядом плати, її головними особливостями і характеристиками.
Комплект постачання має:
- диск з драйверами і утилітами;
- наклейки;
- сертифікат надійності;
- набір паперової документації;
- два кабелі SATA;
- набір кріпильних гвинтів для накопичувачів M.2;
- заглушку інтерфейсної панелі.
Дизайн і особливості плати

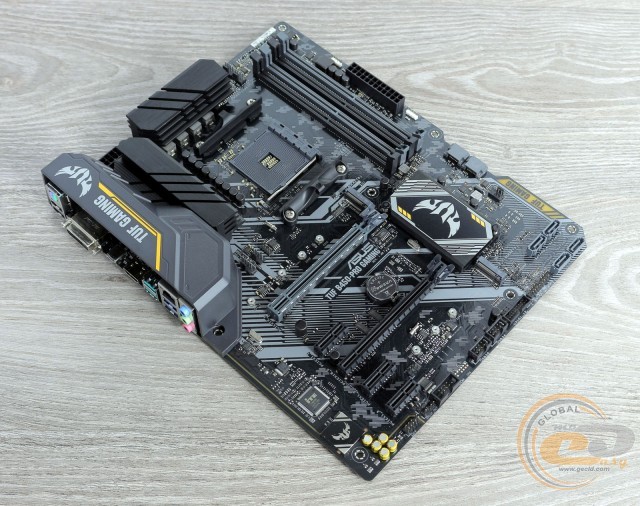

Дизайн ASUS TUF B450-PRO GAMING перегукується з іншими платами серії TUF GAMING. У ньому переважає цікаве поєднання чорного і жовтого кольорів. Також відзначимо традиційний виріз на правій боковині плати і наявність захисного кожуха над інтерфейсною панеллю.
Приємним бонусом є наявність LED-підсвічування ASUS AURA Sync і пари колодок підключення світлодіодних стрічок.
Говорячи про компонування і зручність збірки системи, виділимо перпендикулярне розташування чотирьох з шести портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення в нижній слот PCI Express 3.0 x1, що малоймовірно. До розташування інших елементів претензій у нас не виникло. Порадувало використання DIMM-слотів з засувками з одного боку.
На звороті плати можна відзначити стандартну опорну пластину процесорного роз'єму. Також бачимо, що радіатори на елементах підсистеми живлення закріплені за допомогою гвинтів, а охолоджувач чіпсета зафіксований пластиковими кліпсами.

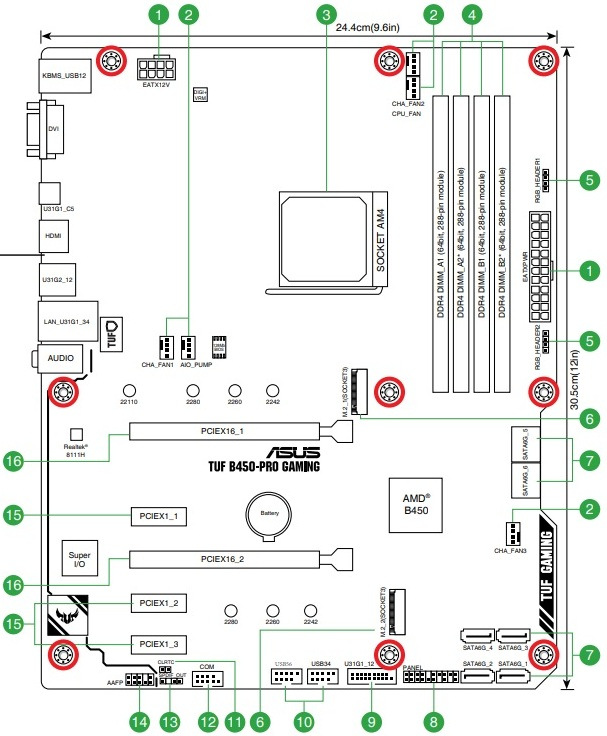

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S / PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх п'ять: два внутрішніх і три зовнішніх.
Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. За традицією є кілька обмежень щодо одночасного використання деяких інтерфейсів:
- верхній слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з двома портами SATA 6 Гбіт/с («SATA6G_5/6») при встановленні M.2-накопичувача;
- слот розширення PCI Express 2.0 x16 («PCIe x16_2») і два верхніх PCI Express 2.0 x1 («PCIe x1_1» і «PCIe x1_2») будуть недоступні в разі встановлення PCIe-накопичувача в нижній слот M.2 Socket 3 («M .2_2 »).
Системна плата ASUS TUF B450-PRO GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3533 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.
Система охолодження складається з трьох алюмінієвих радіаторів. Під час тестування були зафіксовані температурні показники:
- радіатор охолодження чіпсета - 36,1°C (при розгоні - 37°C);
- верхній радіатор охолодження елементів підсистеми живлення - 40,4°C (при розгоні - 42°C);
- нижній радіатор охолодження елементів підсистеми живлення - 41,4°C (при розгоні - 45°C);
- дроселі підсистеми живлення - 45°C (при розгоні - 48,2°C).
Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

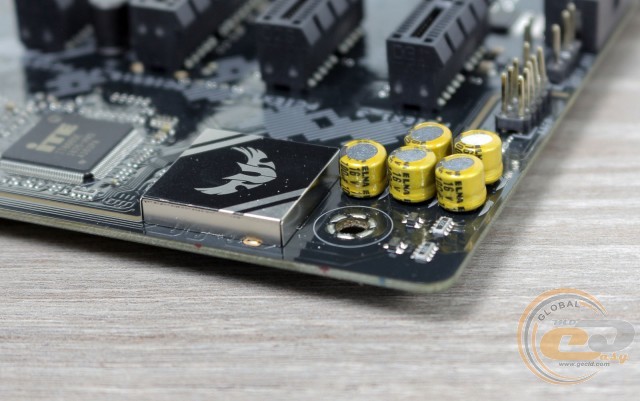

Підсистема живлення використовує 4+2-фазний дизайн для обчислювальних ядер і додаткових вузлів. Елементна база має твердотільні конденсатори, феритові дроселі і МОП-транзистори On Semiconductor 4C06B і 4C10B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW.
Для розширення функціональності ASUS TUF B450-PRO GAMING у користувача є в розпорядженні п'ять слотів:
- PCI Express 3.0 x16;
- PCI Express 2.0 x1;
- PCI Express 2.0 x16 (x4);
- PCI Express 2.0 x1;
- PCI Express 2.0 x1.
До процесора підключений тільки верхній слот PCI Express 3.0 x16 з посиленою конструкцією, який і використовує всі доступні 16 ліній. Другому роз'єму дісталися тільки чотири чіпсетних ліній. Якщо ви захочете встановити пару відеокарт, то це можливо тільки з рішеннями від AMD за схемою x16+x4.
Є ще одне обмеження: слот PCI Express 2.0 x16 буде працювати в режимі x2, якщо встановлена плата розширення в один з верхніх PCI Express 2.0 x1. [MORE]

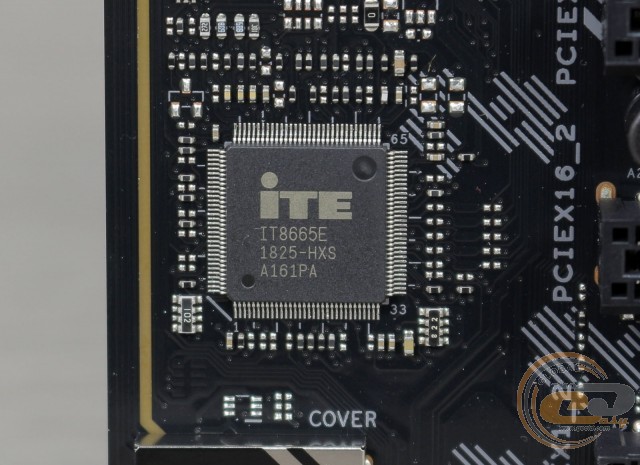

Можливості Multi I/O покладені на мікросхему ITE8665E, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

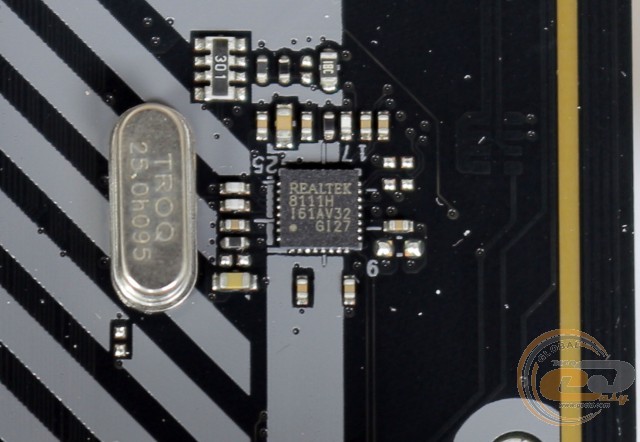

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8111H.
Попередньо HDA-кодек Realtek ALC S1200A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 108 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування. Для забезпечення максимальної якості звуку застосовуються аудіоконденсатори компанії ELNA.

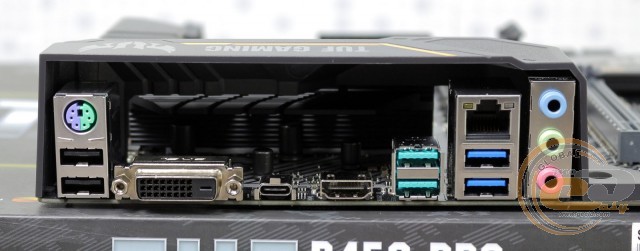

На інтерфейсну панель виведені порти:
- 1 x PS / 2 Combo;
- 1 x DVI-D;
- 1 x HDMI;
- 1 x RJ45;
- 2 x USB 3.1 Gen 1 Type-A;
- 1 x USB 3.1 Gen 1 Type-C;
- 2 x USB 3.1 Gen 2 Type-A;
- 2 х USB 2.0;
- 3 x аудіопорти.
Інтерфейсна панель може похвалитися сімома портами USB, включаючи два високошвидкісних USB 3.1 Gen 2 і один USB 3.1 Gen 1 Type-C, двома відеовиходами і можливістю винести на задню панель порт COM. Поскаржитися можна на незручне підключення багатоканальної акустики.
Можливості організації охолодження всередині системного корпуса у ASUS TUF B450-PRO GAMING представлені п'ятьма 4-контактними роз'ємами для підключення вентиляторів. Один з них слугує для системи охолодження CPU, один використовується для водоблоку СВО, а решту три призначені для системних вертушок.
UEFI BIOS
Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін основних вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

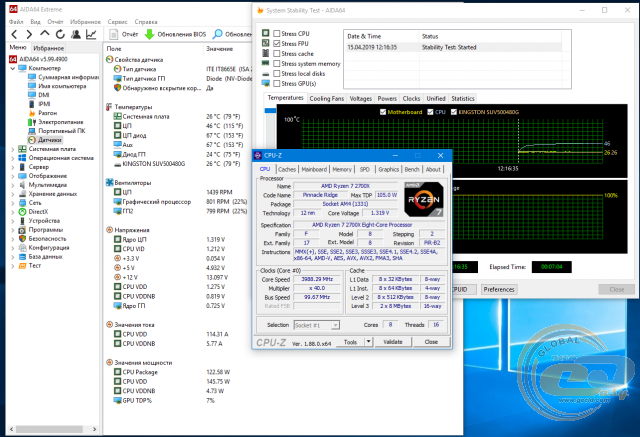

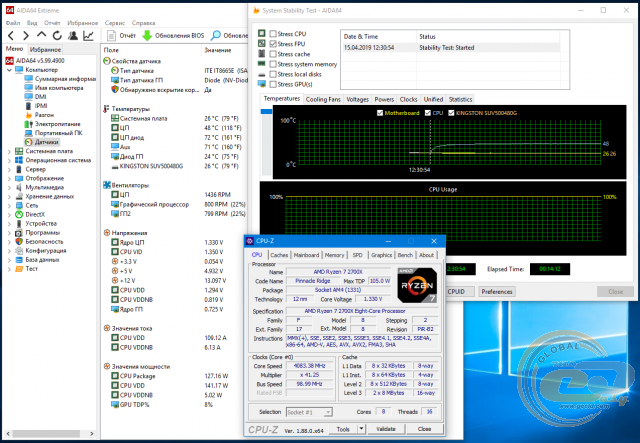

Скориставшись функцією автоматичного розгону, ми підняли частоту процесора AMD Ryzen 7 2700X до 3988 МГц при напрузі 1,319 В. Під час стрес-тесту він нагрівався до 46°С при критичній температурі 85°С, тому ніяких проблем зі стабільністю роботи не було.
У ручному режимі вдалося підвищити частоту процесора до 4083 МГц при напрузі 1,330 В. Для цього в BIOS ми виставили множник «41,25» і напруга 1,35 В. Стрес-тест знову пройшов без проблем, а ядра нагрівалися максимум до 48°С.

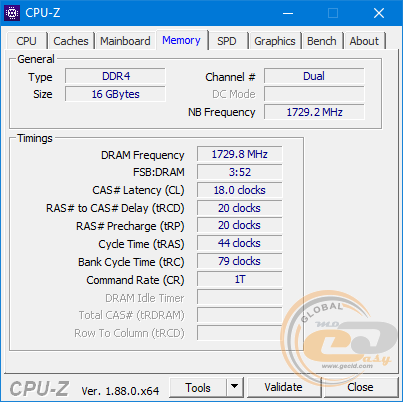

Модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z працювали на швидкості DDR4-3466 МГц.

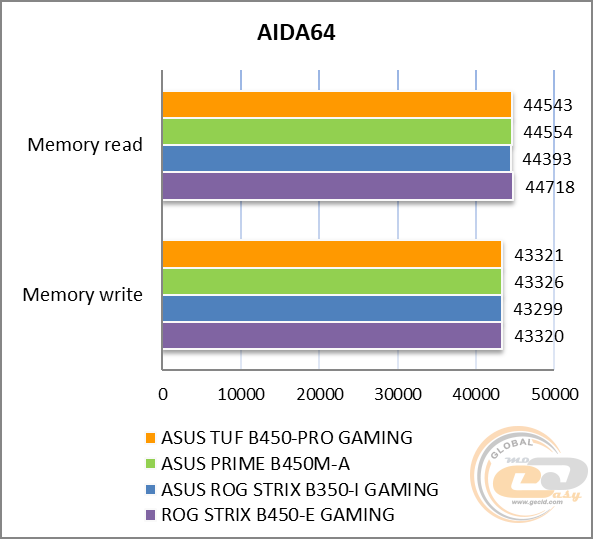

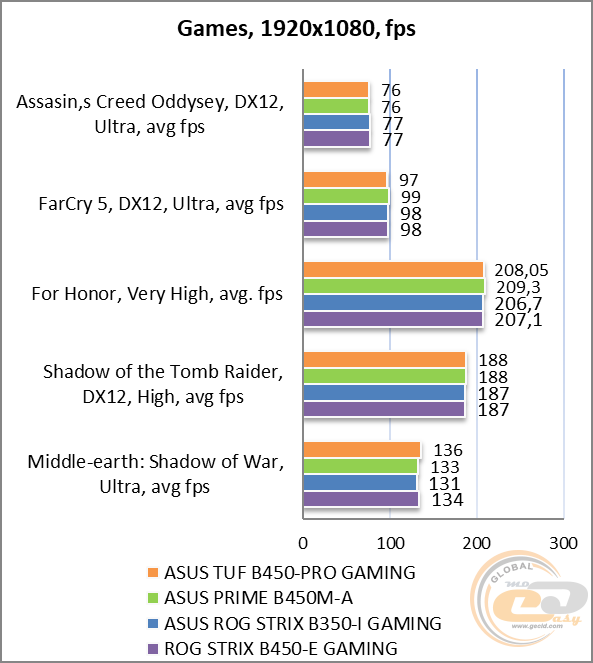

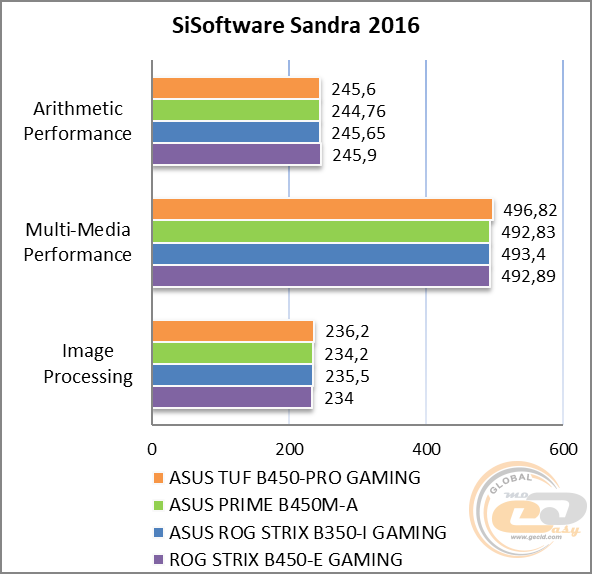

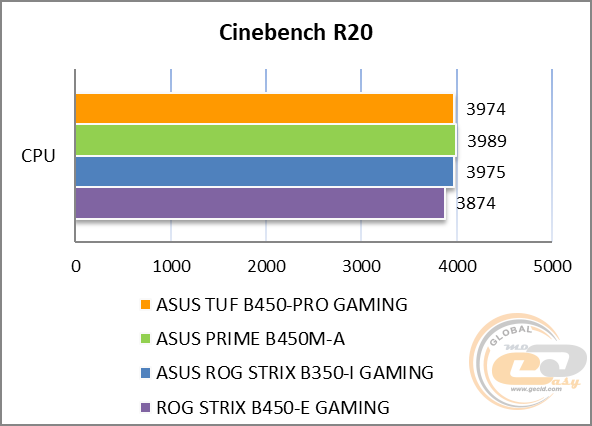

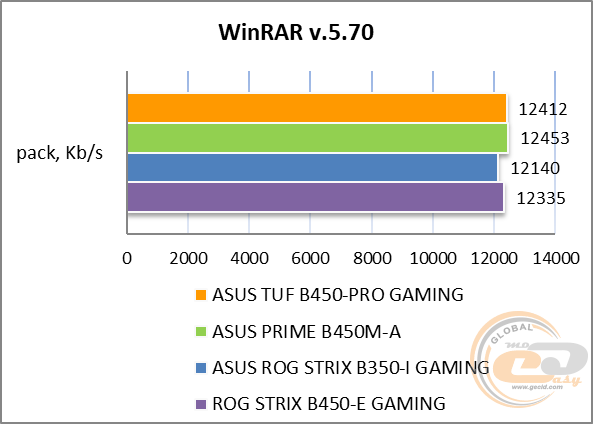

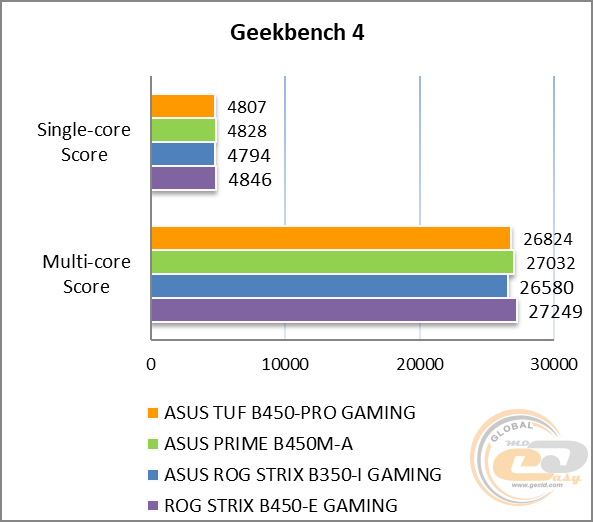

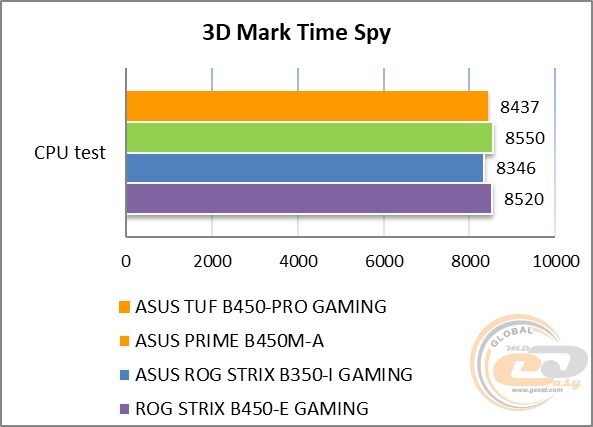

Тестування
Для перевірки можливостей материнської плати ASUS TUF B450-PRO GAMING використовувалося обладнання:
Процесор |
AMD Ryzen 7 2700X (Socket AM4, 4,3 ГГц, L3 16MB) |
Кулер |
Noctua NH-U14S |
Оперативна пам'ять |
2 x 8 ГБ DDR4-3600 TEAMGROUP T-FORCE XCALIBUR RGB TF5D416G3600HC18EDC01 |
Відеокарта |
ASUS ROG STRIX GeForce RTX 2080 Ti 11GB GDDR6 GAMING OC |
Жорсткий диск |
Western Digital Purple (WD10PURX, 1 ТБ) |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
Корпус |
CODEGEN M603 MidiTower (2 х 120-мм вентилятори на вдув/видув) |
Монітор |
Philips Brilliance 240P4QPYNS |
У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC S1200A
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.25, +0.16 |
Відмінно |
Рівень шуму, дБ (А) |
-93.3 |
Дуже добре |
Динамічний діапазон, дБ (А) |
93.4 |
Дуже добре |
Гармонійні викривлення, % |
0.00520 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-81.6 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.00896 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-91.5 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.00811 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.25, +0.19 |
Відмінно |
Рівень шуму, дБ (А) |
-100.5 |
Відмінно |
Динамічний діапазон, дБ (А) |
100.4 |
Відмінно |
Гармонійні викривлення, % |
0.00517 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-82.7 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.00712 |
Відмінно |
Взаємопроникнення каналів, дБ |
-91.8 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.00578 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
У цілому увагу виробника до встановленої звукової підсистеми заслуговує окремої похвали, і навряд чи хтось із невимогливих потенційних покупців задумається про придбання дискретної звукової плати.
Підсумки
Материнська плата ASUS TUF B450-PRO GAMING є цікавою ATX-моделлю. Вона має гарне сучасне оснащення, відмінні можливості з організації дискової підсистеми, підтримку всіх необхідних інтерфейсів, приємний дизайн, добротну підсистему живлення, поліпшену звукову підсистему, розгінний потенціал і інші переваги.
На її основі ви можете зібрати дійсно потужну і продуктивну систему з швидкими модулями оперативної пам'яті DDR4-3533, масивною ігровою відеокартою, а також ємною і продуктивною дисковою підсистемою. Звичайно, у ASUS TUF B450-PRO GAMING є деякі обмеження і низка внутрішніх і зовнішніх конкурентів, тому їй доводиться нелегко в боротьбі за симпатію користувачів. Проте їй є чим порадувати своїх покупців.
Переваги:
- цифрова підсистема живлення;
- ASUS AURA Sync і дві колодки для світлодіодних стрічок;
- приємний і продуманий дизайн;
- підтримка портів USB 3.1 Gen 2 і Type-C;
- багаті можливості з організації дискової підсистеми;
- хороші можливості з розгону;
- якісна звукова підсистема;
- підтримка низки корисних фірмових технологій.
Особливості:
- незручне підключення багатоканальної акустики;
- обмеження щодо одночасного використання низки інтерфейсів.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції ASUS, за надану для тестування материнську плату.
