Огляд і тестування материнської плати ASUS TROOPER B150 D3

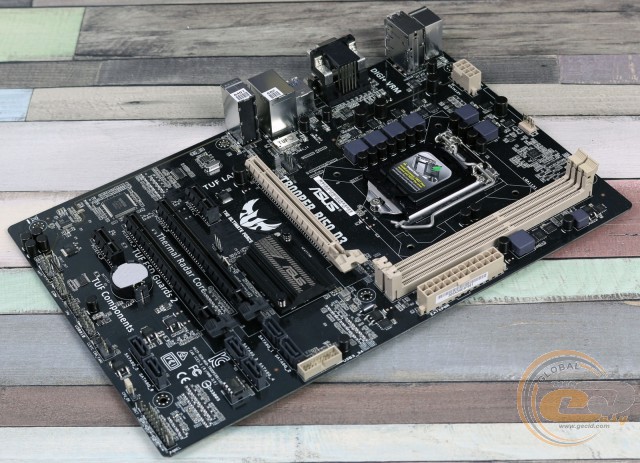

Материнська плата ASUS TROOPER B150 D3 є бюджетною новинкою серії ASUS TUF, яка включає в себе рішення з підвищеним рівнем надійності і захисту. Також варто відзначити, що в цьому випадку слово «бюджетний» є досить неоднозначним, адже мова йде про суму в $100-110, однак для материнської плати з логотипом ASUS TUF це дійсно недорого.

ASUS TROOPER B150 D3

Для зниження кінцевої вартості виробник вирішив використовувати в якості основи чіпсет Intel B150, який не підтримує розгін, але пропонує достатній рівень функціональності для повсякденних завдань. Ще однією важливою особливістю ASUS TROOPER B150 D3 є той факт, що завдяки підтримці пам'яті стандарту DDR3 вам не доведеться додатково витрачатися на купівлю оперативної пам'яті DDR4, що робить її цікавим варіантом для переходу на платформу Socket LGA1151 з погляду економії бюджету.

Специфікація материнської плати ASUS TROOPER B150 D3:

Виробник і модель

ASUS TROOPER B150 D3 (rev 1.02)

Чіпсет

Intel B150

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті із частотою до DDR3-1600 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (у режимі x16)

1 x PCI Express 3.0 x16 (у режимі x4)

1 x PCI Express 3.0 x16 (у режимі х1)

2 x PCI Express 3.0 x1

Дискова підсистема

Чіпсет Intel B150 підтримує:

6 х SATA 6 Гбіт/с

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек Realtek ALC887

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 х D-Sub

1 x DVI-D

1 x RJ45

4 x USB 3.0

4 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 х COM

1 x TPM

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

ATX

305 x 198 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

Материнська плата ASUS TROOPER B150 D3 постачається в стандартній картонній коробці, оформленій у фірмовому стилі лінійки ASUS TUF, яка відрізняється хорошим інформаційним наповненням. Окремо відзначена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

ASUS TROOPER B150 D3

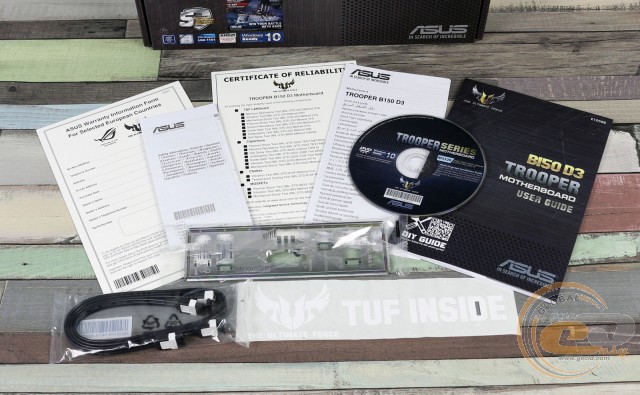

У коробці з ASUS TROOPER B150 D3 ми виявили наступний набір аксесуарів:

  • диск із драйверами та утилітами;
  • інструкцію користувача;
  • два кабелі SATA;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TROOPER B150 D3

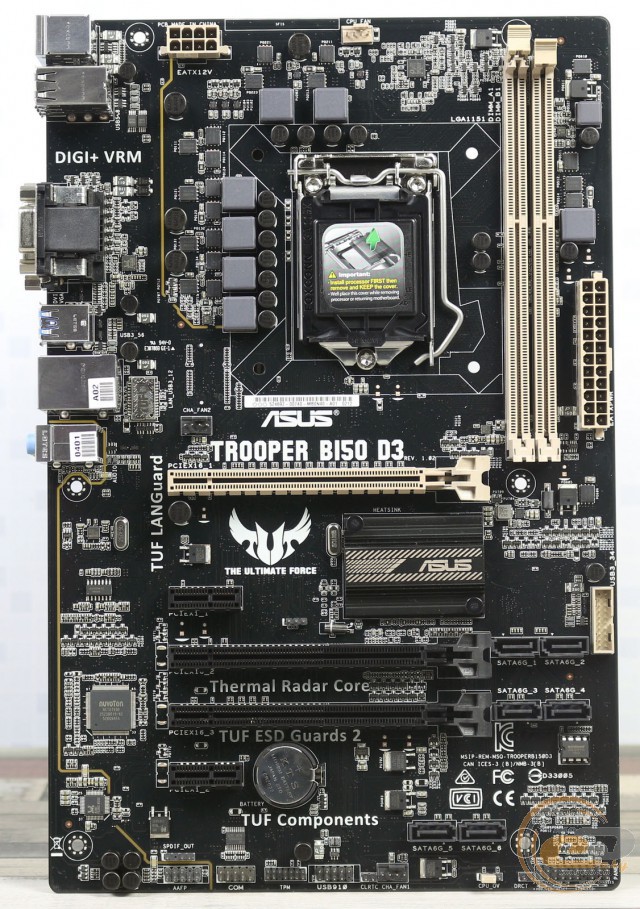

Новинка виконана на друкованій платі формату ATX з дещо нестандартними габаритами (305 х 198 мм) і відрізняється звичним для серії ASUS TUF стильним оформленням у чорних і світло-коричневих тонах.

Що ж стосується зручності складання, то більша частина елементів розташована грамотно і на достатній відстані один від одного, а DIMM-слоти обладнані засувками лише з одного боку. Єдина незручність може виникнути у випадку встановлення довгих плат розширення в слоти PCI Express x16 чорного кольору, оскільки чотири із шести портів SATA 6 Гбіт/с розташовані дуже близько до них через малу ширину друкованої плати.

ASUS TROOPER B150 D3

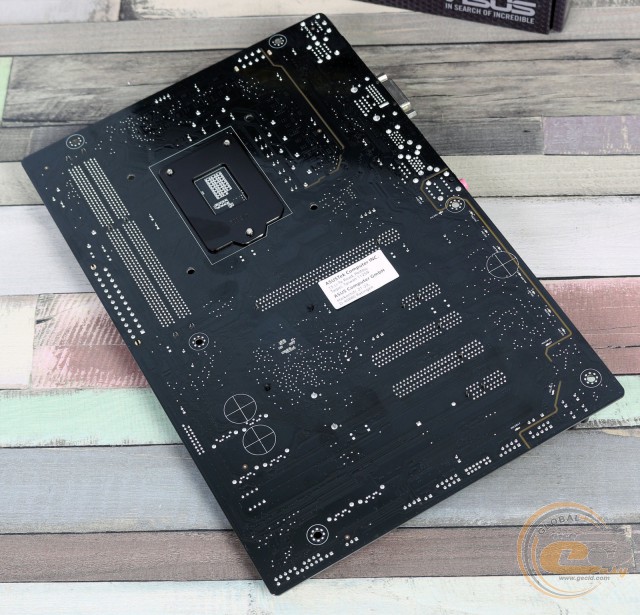

Поглянувши на зворотну сторону ASUS TROOPER B150 D3, можна відзначити хіба що стандартну опорну пластину процесорного роз’єму, а також пластикові кліпси кріплення єдиного радіатора.

ASUS TROOPER B150 D3

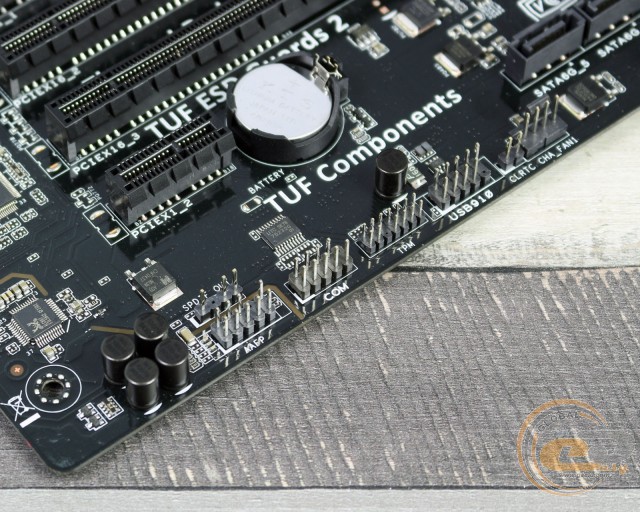

У нижній частині друкованої плати розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі, порти COM і TPM, роз’єм S/PDIF Out, один 4-контактний роз’єм для підключення корпусного вентилятора, а також колодка підключення фронтальної панелі. Додатково відзначимо колодку активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: двох внутрішніх та чотирьох на інтерфейсній панелі.

ASUS TROOPER B150 D3

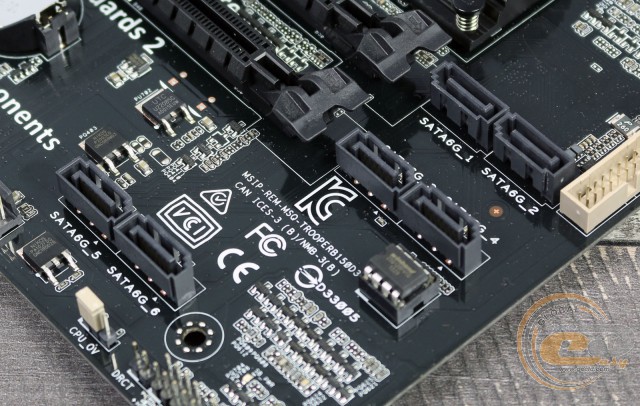

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с, за коректну роботу яких відповідає мікросхема чіпсету.

ASUS TROOPER B150 D3

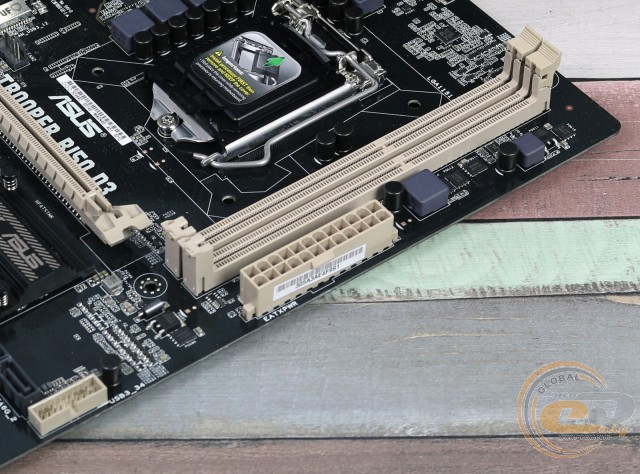

Системна плата ASUS TROOPER B150 D3 оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3 або DDR3L. Підтримуються планки, які працюють на частотах до 1600 МГц. Максимальний об’єм пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

Також на правій стороні знаходиться колодка для підключення виносної панелі з портами USB 3.0. Усього новинка може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

ASUS TROOPER B150 D3

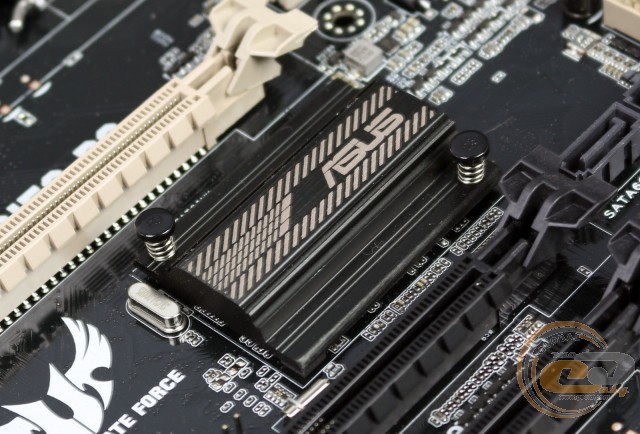

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету Intel B150. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 33°C;
  • дроселі підсистеми живлення процесора – 59,5°C;
  • польові транзистори підсистеми живлення процесора – 64,9°C.

Незважаючи на відсутність радіаторів на елементах підсистеми живлення процесора, температурні показники знаходяться на хорошому рівні, а до критичних значень усе ще є запас.

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

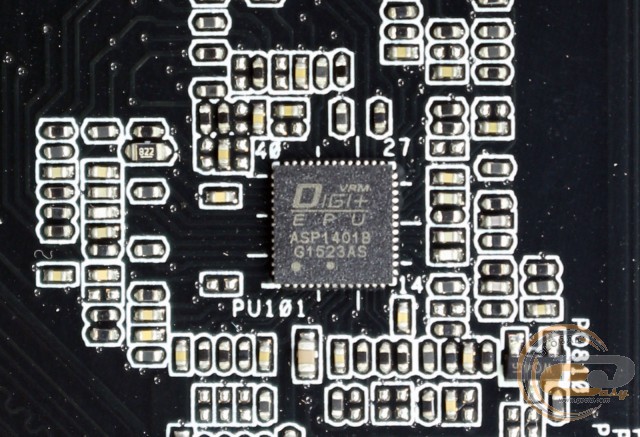

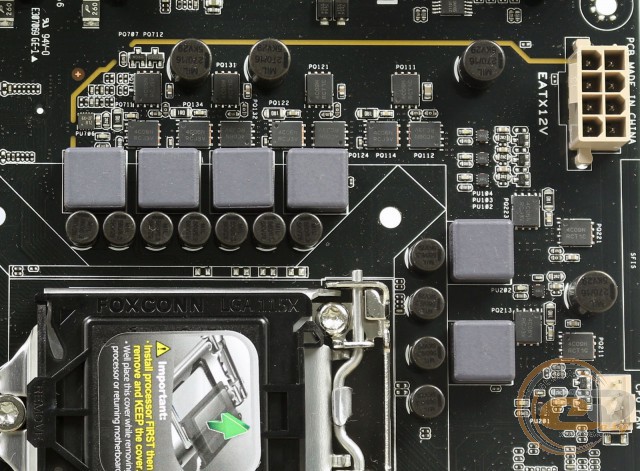

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1401B із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори TUF Cap, ефективні польові транзистори TUF MOSFET з низьким опором відкритого каналу та поліпшені дроселі TUF Chokes.

ASUS TROOPER B150 D3

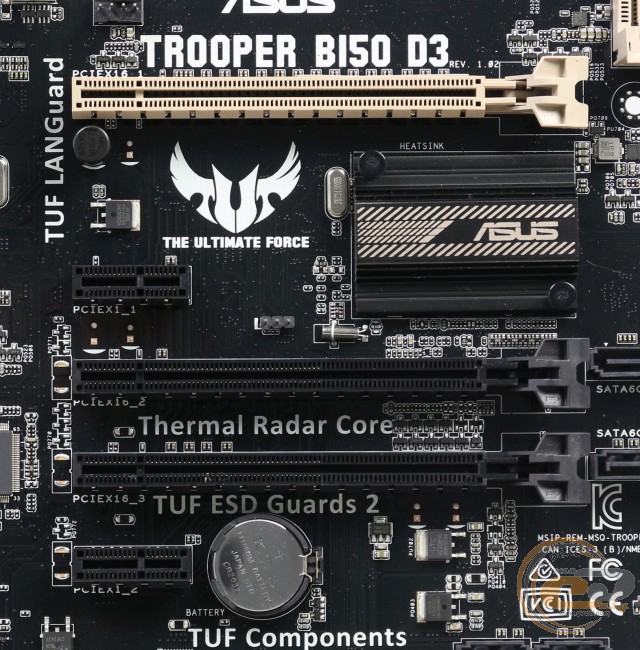

Для розширення функціональності материнської плати ASUS TROOPER B150 D3 є п'ять слотів:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (у режимі х1);
  4. PCI Express 3.0 x16 (у режимі х4);
  5. PCI Express 3.0 x1.

Незважаючи на підтримку технології AMD CrossFireX і наявність трьох слотів PCI Express х16, говорити про встановлення більш ніж однієї відеокарти не варто, оскільки із трьох роз’ємів 16 ліній використовує тільки один, тоді як пропускна здатність другого обмежена чотирма лініями, а третього − і зовсім однією.
