Огляд материнської плати ASUS ROG STRIX Z490-E GAMING: флагман ROG STRIX
19-06-2020
Знайомство з чіпсетом Intel Z490 пройшло за участю двох плат від компанії GIGABYTE. А тепер оцінимо старання інженерів і дизайнерів ASUS. До нас на тестування приїхала флагманська модель ігрової лінійки ROG STRIX. Нагадаємо, що сама серія націлена на вимогливих геймерів, яким важливі дизайн і функціональні можливості, але їх не цікавлять топові представники лінійки ROG MAXIMUS.
ASUS ROG STRIX Z490-E GAMING є однією з найдорожчих ATX-моделей серії ASUS ROG STRIX Z490. Вона пропонує стильний дизайн і практично максимальне оснащення. Заздалегідь можна припустити, що вона нас не розчарує. Однак від розлогих роздумів давайте переходити до конкретики, і для початку поглянемо на ТТХ новинки.
Специфікація
Модель |
ASUS ROG STRIX Z490-E GAMING |
Чіпсет |
Intel Z490 |
Процесорний роз'єм |
Socket LGA1200 |
Підтримувані процесори |
Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого покоління для платформи Socket LGA1200 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4800 МГц |
Слоти розширення |
2 x PCI Express 3.0 x16 (x16 / x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 та M.2 22110; SATA та PCIe 3.0 x4) (M.2_1) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 та M.2 22110; PCIe 3.0 x4) (M.2_2) 6 x SATA 6 Гбіт/с Intel Optane Memory Ready RAID 0, RAID 1, RAID 5, RAID 10 |
LAN |
1 x Intel I225-V (10/100/1000/2500 Мбіт/с) |
Wi-Fi |
802.11a/b/g/n/ac/ax (Wi-Fi 6; 2,4 / 5 ГГц) |
Bluetooth |
Bluetooth 5.1 |
Звукова підсистема |
8-канальна з дизайном ROG SupremeFX (Realtek ALC1220А) |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V 1 x 4-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 2 х роз'єми підключення водоблоков СВО (4-контактні) 2 x роз'єми підключення системних вентиляторів (4-контактні) 1 х роз'єм M.2 Fan (4-контактний) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою |
Зовнішні порти I/O |
1 x HDMI 1 x DisplayPort 1 x RJ45 4 x USB 2.0 2 x USB 3.2 Gen 1 1 х USB 3.2 Gen 2 Type-C 3 х USB 3.2 Gen 2 Type-A 1 x Optical S/PDIF out 5 x аудіопортів |
Внутрішні порти I/O |
1 x USB 3.2 Gen 1 1 x USB 3.2 Gen 2 2 x USB 2.0 |
BIOS |
192 (128+64) Mбіт Flash ROM, UEFI AMI BIOS |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки |
Упаковка і комплектація

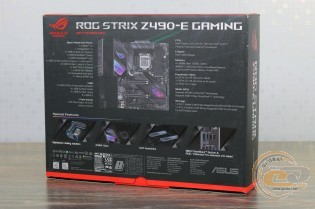

Материнська плата постачається в традиційній для лінійки ROG STRIX упаковці, оформленої переважно в темних тонах. Вона має гарний інформаційне наповнення: можна дізнатися ключові характеристики і переваги новинки.

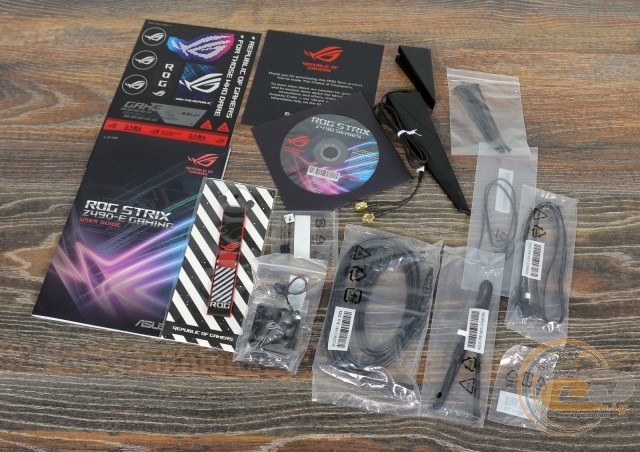

У коробці ми виявили такий набір аксесуарів:
- диск із ПЗ;
- набір паперової документації;
- чотири SATA-шлейфи;
- брелок на ключі;
- набір маркувальних наклейок для кабелів;
- набір стяжок для кабелів;
- антену бездротових інтерфейсів;
- датчик температури;
- гвинти для кріплення M.2 SSD;
- додатковий 40-мм вентилятор для охолодження блока VRM процесора і необхідні кріплення;
- кабелі підключення світлодіодних стрічок.
Дизайн і особливості плати

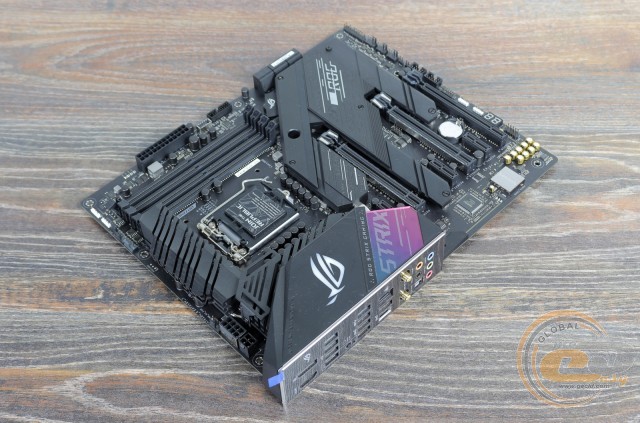

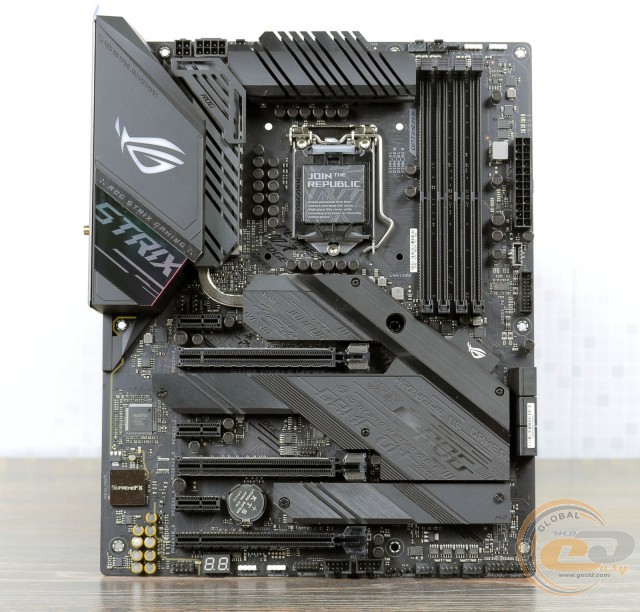

Діставши новинку з коробки, відразу звертаємо увагу на її суворе оформлення, виконане повністю в темних тонах. Ключовими елементами є логотипи і написи на кожухах. З приємних дрібниць відзначимо кожух над інтерфейсною панеллю і встановлену заглушку, два радіатори для M.2-накопичувачів, а також можливість встановлення комплектного вентилятора для поліпшення охолодження елементів підсистеми живлення процесора.

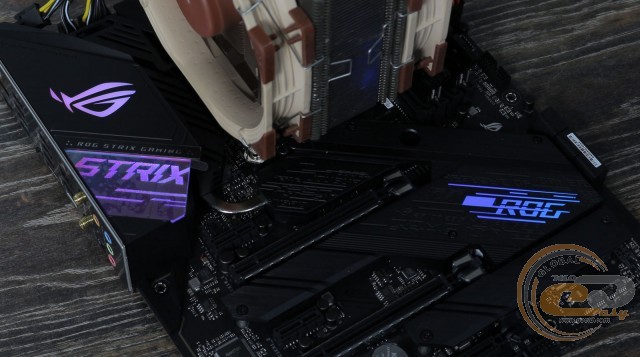

При розробці оформлення ASUS ROG STRIX Z490-E GAMING дизайнери надихалися стилістикою кіберпанку. І якщо в вимкненому стані це не дуже помітно, то активація підсвічування ставить все на свої місця. Вона нагадує світіння неонових вивісок, до яких вже так звикли всі, що очікують, новий шедевр від CD Project Red.

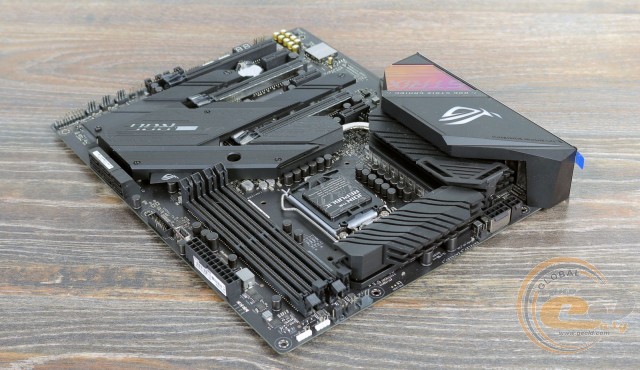

Компонування набортних елементів виконана на вищому рівні, і ніяких проблем зі збіркою системи на основі ROG STRIX Z490-E GAMING у вас не виникне: DIMM-слоти використовують засувки з одного боку, а довгі відеокарти не перекриють доступ до портів SATA.

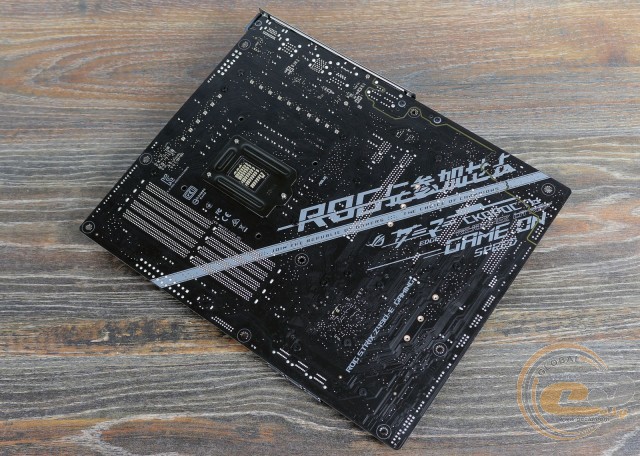

На зворотному боці друкованої плати виділимо опорну пластину процесорного роз'єму і гвинти кріплення радіаторів системи охолодження.

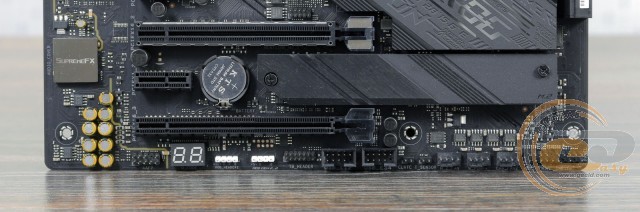

Велика частина елементів за традицією згрупована в нижній частині материнської плати. Тут ми бачимо колодку підключення аудіо роз'ємів передньої панелі, діагностичний LED-індикатор, роз'єми підключення температурних датчиків і світлодіодних стрічок, а також колодки підключення передньої панелі і Thunderbolt.
Додатково зазначимо дві колодки активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і чотирьох зовнішніх USB 2.0.

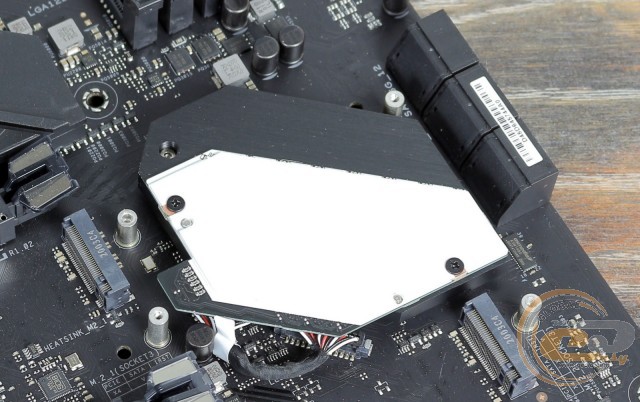

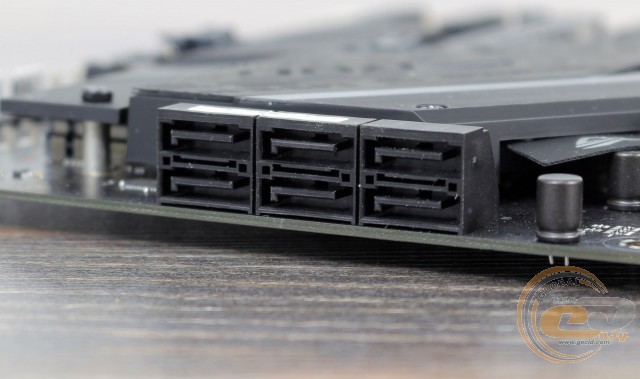

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і шістьма портами SATA 6 Гбіт/с.
У зв'язку з недоліком вільних ліній, перший слот M.2 Socket 3 (M.2_1) ділить пропускну здатність з одним портом SATA 6 Гбіт/с (SATA6G_2) при встановленні SATA-накопичувача. У свою чергу другий слот (M.2_2) ділить пропускну здатність з двома портами SATA 6 Гбіт/с (SATA6G_56), і вони не можуть використовуватися одночасно.

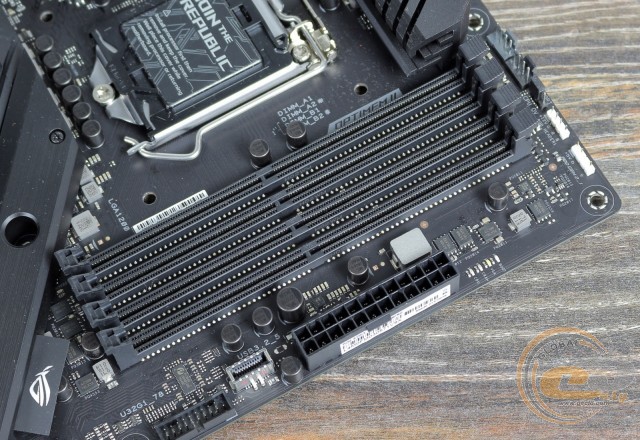

Системна плата ROG STRIX Z490-E GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4800 МГц. Максимальний обсяг пам'яті може досягати 128 ГБ.
Додатково зазначимо розташовані на правому боці колодки для підключення виносних панелей з портами USB 3.2 Gen 1 і USB 3.2 Gen 2. Усього ASUS ROG STRIX Z490-E GAMING оснащена п'ятьма портами USB 3.2 Gen 2: чотирма зовнішніми і одним внутрішнім. Що ж стосується USB 3.2 Gen 1, то їх чотири: два зовнішніх і два внутрішніх.

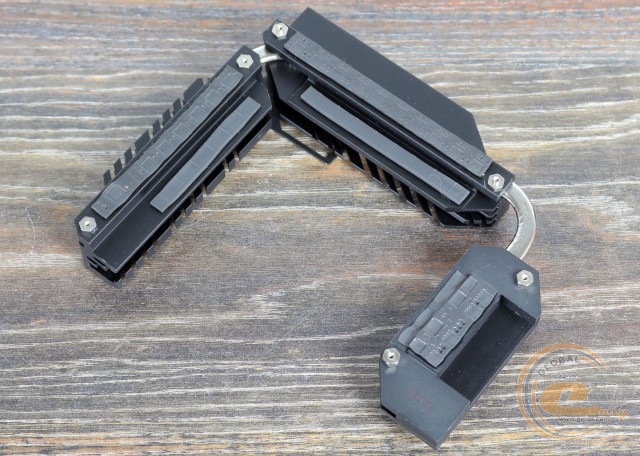

Система охолодження складається з чотирьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z490, а решта три, з'єднані між собою тепловою трубкою, відповідають за охолодження елементів підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 32°C;
- верхній радіатор охолодження елементів підсистеми живлення процесора - 43°C;
- бічний радіатор охолодження елементів підсистеми живлення процесора - 45°C;
- нижній радіатор охолодження елементів підсистеми живлення процесора - 41°C;
- дроселі - 46°C.
Отримані результати вказують на високу ефективність роботи системи охолодження.
Живлення процесора здійснюється за 14+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Перетворювач заснований на цифровому ШІМ-контролері ASP1800B. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих і містить твердотільні конденсатори, дроселі з феритовим осердям і мікросхеми Vishay SiC639.

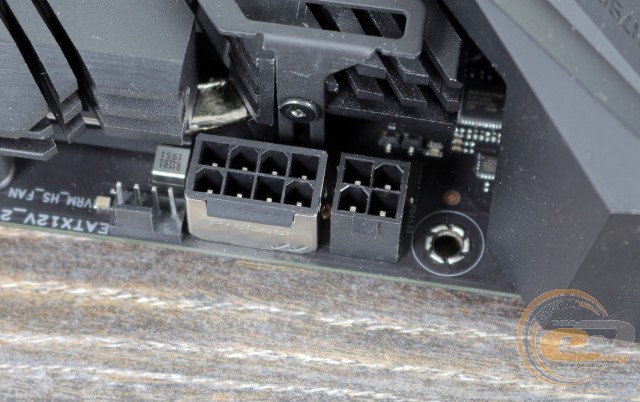

Живлення процесора здійснюється за допомогою пари роз'ємів ATX12V в 8- і 4-контактному виконанні.

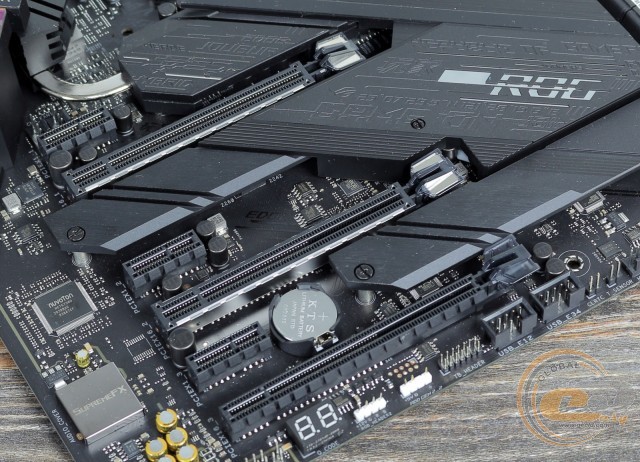

Для розширення функціональності материнської плати ASUS ROG STRIX Z490-E GAMING є шість слотів:
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х16 або х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (ув режимі х8);
- PCI Express 3.0 x1;
- PCI Express 3.0 x16 (у режимі х4).
Приємним бонусом є наявність підсилюючих пластин на парі верхніх PCI Express 3.0 x16, що дозволить їм без проблем витримати навіть самі габаритні і важкі відеокарти.

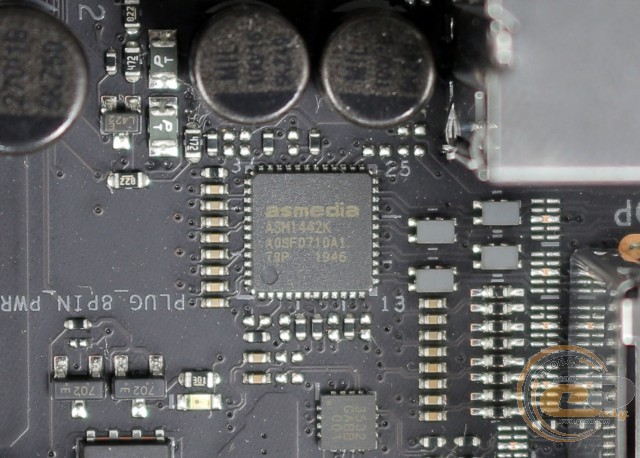

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні два відеовиходи (HDMI і DisplayPort), обслуговування яких здійснюється силами мікросхеми ASMedia ASM1442K.

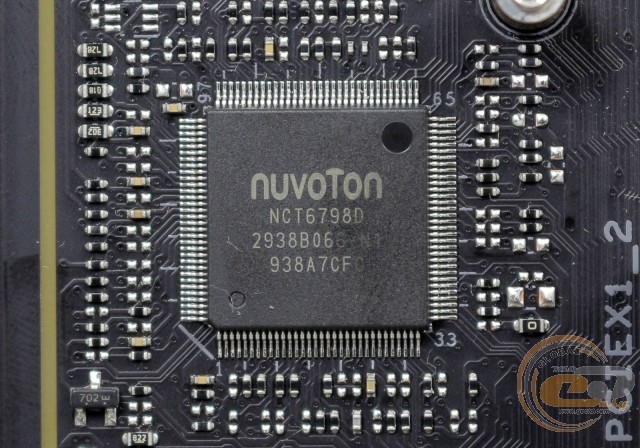

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг.

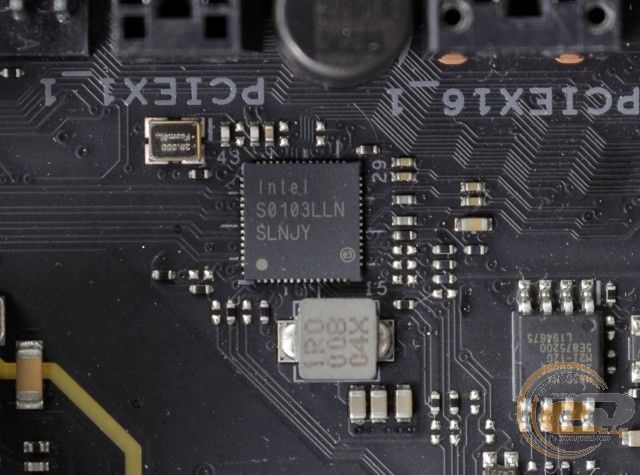

Для підтримки мережевих з'єднань слугує LAN-контролер Intel I225-V (SLN9D) із максимальною пропускною здатністю 2,5 Гбіт/с. З Пріоритизація трафіку допоможе технологія GameFirst VI.
