Огляд материнської плати ASUS ROG Strix X570-I Gaming: топ для компактних систем
06-03-2020
Однією з особливостей флагманського чіпсета AMD X570 стало збільшення з 6 до 15 Вт тепловиділення. Це спричинило за собою необхідність встановлення активного охолодження на чіпсет, що не викликає у виробників особливих складнощів у разі з повнорозмірними материнськими платами. Якщо ж йдеться про Mini-ITX, особливо про флагманські моделі з багатим оснащенням, то тут інженерам доводиться придумувати цікаві виходи з ситуації, що склалася.
Одним з яскравих прикладів цього є флагманська материнська плата ASUS ROG Strix X570-I Gaming. Інженерам довелося проявити всю свою кмітливість, щоб вмістити на компактній друкованій платі настільки значне оснащення. Давайте ж познайомимося з цим флагманом ближче і за традицією почнемо з докладних ТТХ.
Специфікація
Модель |
ASUS ROG Strix X570-I Gaming |
Чіпсет |
AMD X570 |
Процесорний роз'єм |
Socket AM4 |
Підтримувані процесори |
AMD Ryzen 3-го та 2-го поколінь / AMD Ryzen 1-го та 2-го поколінь з графікою Radeon Vega |
Підтримка пам'яті |
2 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4800 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen), DDR4-3200 МГц (1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega) |
Слоти розширення |
1 x PCI Express 4.0 / 3.0 x16 (x8 для AMD Ryzen з графікою Radeon Vega) |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 4.0 / 3.0 x4) 1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 4.0 x4) 4 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Intel WGI211-AT (10/100/1000 Мбіт/с) |
Wi-Fi |
802.11 a/b/g/n/ac/ax (Intel Wi-Fi 6 AX200, 2,4 / 5 ГГц, до 2,4 Гбіт/с) |
Bluetooth |
Bluetooth 5.0 |
Звукова підсистема |
8-канальна з дизайном ROG SupremeFX |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
1 x роз'єм вентилятора CPU (4-контактний) 1 х роз'єм підключення водоблоку СВО (4-контактний) 1 x роз'єм підключення системного вентилятора (4-контактний) |
Охолодження |
Активне охолодження чіпсета Активне охолодження елементів підсистеми живлення |
Зовнішні порти I/O |
1 x HDMI 1 x DisplayPort 1 x RJ45 4 x USB 3.2 Gen 1 3 х USB 3.2 Gen 2 Type-A 1 х USB 3.2 Gen 2 Type-C 3 x аудіопорти |
Внутрішні порти I/O |
1 x USB 3.2 Gen 1 1 x USB 2.0 |
BIOS |
256 Mбіт Flash ROM UEFI AMI BIOS PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2 |
Форм-фактор |
Mini-ITX 170 x 170 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація
Материнська плата постачається в традиційній картонній коробці, оформленій у фірмових кольорах лінійки ROG Strix. На її боках можна знайти технічні характеристики і опис деяких цікавих особливостей.
Комплект постачання повністю відповідає високому рівню плати. Крім звичного диска з ПЗ і набору паперової документації, у коробці ми виявили:
- два кабелі SATA;
- кріпильні гвинти для кріплення накопичувачів M.2;
- кронштейн для накопичувача M.2;
- заглушку інтерфейсної панелі;
- подовжувач для підключення фронтальної панелі корпуса ПК;
- набір маркувальних наклейок;
- набір наклейок ROG;
- комбіновану антену Wi-Fi і Bluetooth;
- набір стяжок;
- кабель підключення світлодіодної стрічки.
Дизайн і особливості плати

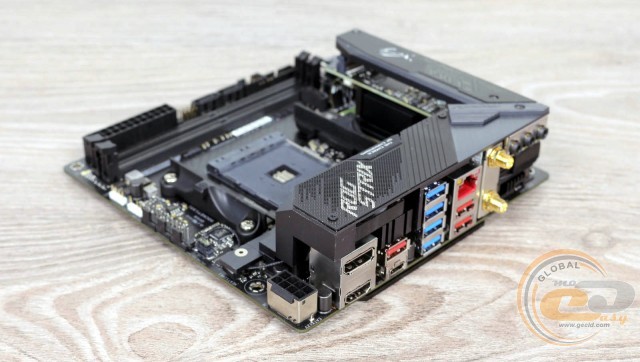

В основі ASUS ROG Strix X570-I Gaming використовується друкована плата чорного кольору формату Mini-ITX (170 x 170 мм). Аналогічний колір переважає і в оформленні, а невелику різноманітність вносять темно-сірі радіатори. У цілому дизайн вийшов строгим і стильним - він напевно сподобається більшості користувачів.
З цікавих особливостей в очі відразу кидається пара значних і оригінальних конструкцій в області інтерфейсної панелі і в нижній частині друкованої плати.
Перша являє собою досить масивний радіатор з невеликим вентилятором. На охолодженні блока VRM виробник явно не економив.
Для більшої надійності радіатор фіксується пластиною жорсткості на звороті друкованої плати, яка за сумісництвом відводить тепло від розташованих там елементів підсистеми живлення.
Ще більш цікаво виглядає система охолодження чіпсета. Вона також має радіатор із ребрами, доповнений тепловою трубкою. Для активного охолодження використовується невеликий вентилятор. Номінальна довговічність його підшипника складає 60 000 годин (майже 7 років безперервної роботи).
Під час тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета - 45°C;
- радіатор охолодження елементів підсистеми живлення - 40°C (при розгоні - 42°C);
- елементи підсистеми живлення у верхній частині плати - 41°C (при розгоні - 42°C).
Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.
У зв'язку з недоліком вільного простору, згадана вище конструкція одночасно є ще й звуковою підсистемою і одним з двох інтерфейсів M.2 з масивним радіатором зверху. Він покликаний відводити тепло від накопичувача, щоб уникнути його троттлінга і зниження швидкості роботи.
Під час збірки та тестування претензія виникла лише до розташування двох портів SATA між DIMM-слотами і PCI Express x16. До них складно дістатися після встановлення габаритного кулера, відеокарти і модулів пам'яті.
LED-підсвічування оснащений тільки радіатор охолодження накопичувача M.2 і правий край друкованої плати, де розпаяні дванадцять світлодіодів. Також є колодки підключення світлодіодних стрічок.
На зворотному боці друкованої плати в очі відразу кидаються опорні пластини під роз'ємом процесора і підсистемою його живлення. А ще тут притулився другий слот M.2 і низка інших мікросхем, тому при монтажі плати в корпус рекомендуємо дотримуватися обережності.

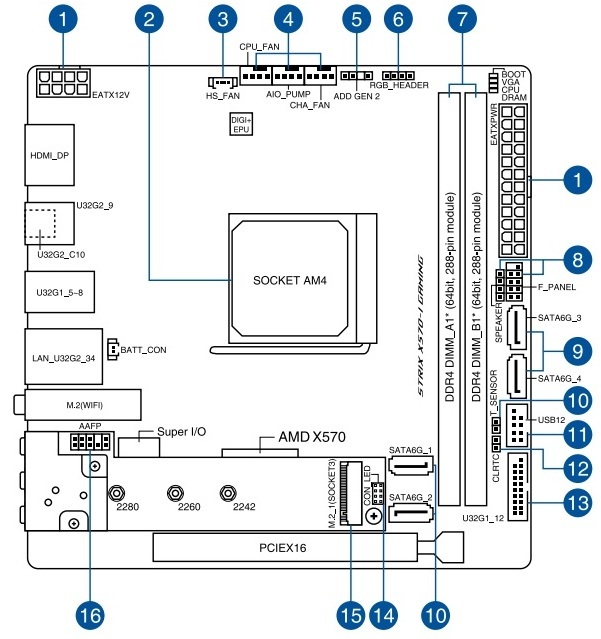

Більшість роз'ємів зосереджено на правому боці друкованої плати. Тут знаходяться: джампер скидання CMOS, роз'єм підключення температурного датчика, колодка підключення фронтальної панелі і дві колодки для виносних панелей із портами USB.
Усього на платі силами чіпсета реалізована підтримка двох внутрішніх портів USB 2.0 і шести USB 3.2 Gen 1 (чотирьох зовнішніх і двох внутрішніх). А ще є чотири високошвидкісних USB 3.2 Gen 2 на інтерфейсній панелі, один з яких виконаний у форматі USB Type-C.
Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с.
Системна плата ASUS ROG Strix X570-I Gaming оснащена тільки двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Максимальна частота планок не повинна перевищувати 4800 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen) і DDR4-3200 МГц (1-е і 2-е покоління AMD Ryzen із графікою Radeon Vega). Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для більшості поставлених завдань.
Живлення процесора здійснюється за 8+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1405I. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються мікросхеми від International Rectifier, ферритові дроселі і тантал-полімерні конденсатори.
Можливості розширення функціональності материнської плати ASUS ROG Strix X570-I Gaming традиційно для Mini-ITX представлені тільки одним слотом PCI Express 4.0 x16.
Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D-R, яка управляє роботою вентиляторів і забезпечує моніторинг.
Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI211AT. Розподіл мережевих ресурсів і пріоритизації трафіку допоможе здійснити фірмова утиліта ROG GameFirst V.
Попередньо аудіокодек Realtek ALC S1220A пропонує підтримку восьмиканального звуку і забезпечує відтворення аудіо з відношенням сигнал/шум на рівні 120 дБ і запис звуку з відношенням сигнал/шум 113 дБ. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека, а для забезпечення максимальної якості звуку застосовуються аудіоконденсатори Nichicon. Також відзначимо наявність підсилювачів TI R4580I і OPA1688A з підтримкою навушників з опором від 32 до 600 Ом.

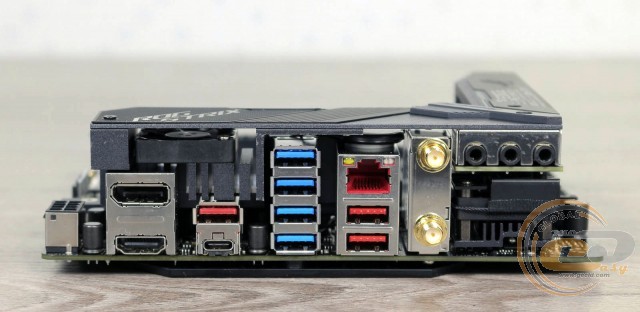

На інтерфейсну панель моделі, що тестується, виведені такі порти:
- 1 x RJ45;
- 1 x HDMI;
- 1 x DisplayPort;
- 4 x USB 3.2 Gen 1;
- 3 х USB 3.2 Gen 2 Type-A;
- 1 х USB 3.2 Gen 2 Type-C;
- 3 x аудіопорти.
Інтерфейсна панель вигідно відрізняється наявністю восьми портів USB, двох відеовиходів і модуля бездротових інтерфейсів Intel Wi-Fi 6 AX200. Він підтримує роботу стандартів 802.11 a/b/g/n/ac / ax Wi-Fi в двох частотних діапазонах із максимальною пропускною здатністю 2,4 Гбіт/с. Додатково він реалізує підтримку інтерфейсу Bluetooth 5.0.
Можливості організації охолодження всередині системного корпуса у ASUS ROG Strix X570-I Gaming представлені трьома 4-контактними роз'ємами для підключення вентиляторів. Один з них слугує для системи охолодження CPU, другий призначений для підключення водоблоку СВО, а третій використовується для системного вентилятора.
UEFI BIOS
Модель, що тестується, використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені по своїх вкладках. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».
Можливості розгону

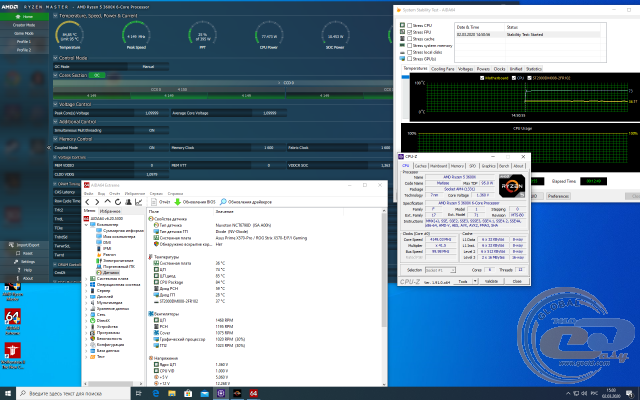

Скориставшись функцією автоматичного розгону в BIOS, ми збільшили частоту процесора AMD Ryzen 5 3600X до 4149 МГц при напрузі 1,360 В. Під час стрес-тесту максимальна температура CPU не перевищувала за 85°С. Він працював стабільно і без троттлінгу.

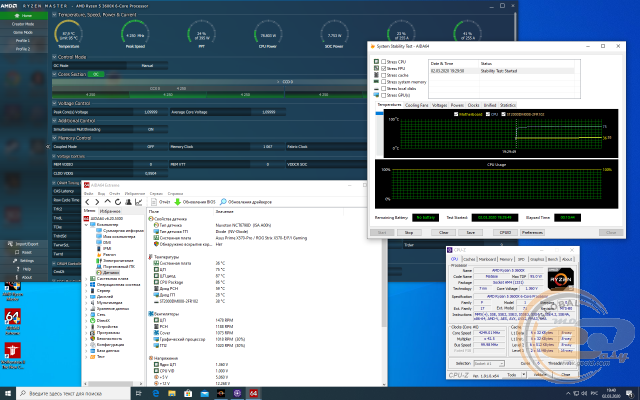

Для ручного розгону ми підвищили множник до 42,5, а напруга встановили на рівні 1,36 В. У результаті частота процесора зросла до 4250 МГц при напрузі 1,360 В. Температура піднялася до 87°С, і ніяких проблем знову не виникло.

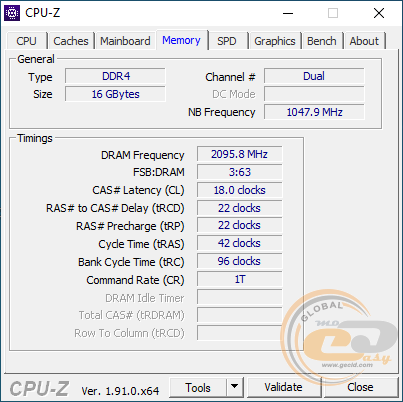

Модулі оперативної пам'яті DDR4-4000 TEAMGROUP T-FORCE DARK Zα вдалося змусити працювати на частоті DDR4-4200 МГц.
Тестування
Для перевірки можливостей материнської плати ASUS ROG Strix X570-I Gaming використовувалося таке обладнання:
Процесор |
AMD Ryzen 5 3600X (Socket AM4, 6/12 х 3,8 – 4,4 ГГц) |
Кулер |
Noctua NH-U14S |
Оперативна пам'ять |
2 x 8 ГБ DDR4-4000 TEAMGROUP DarkZa TDZAD48G4000HC18JBK |
Відеокарта |
Palit GeForce RTX 2080 GAMING PRO OC 8GB GDDR6 |
Накопичувач |
PATRIOT P200 1TB P200S1TB25 |
Блок живлення |
be quiet! PURE POWER 11 700W |
Монітор |
Philips Brilliance 240P4QPYNS |

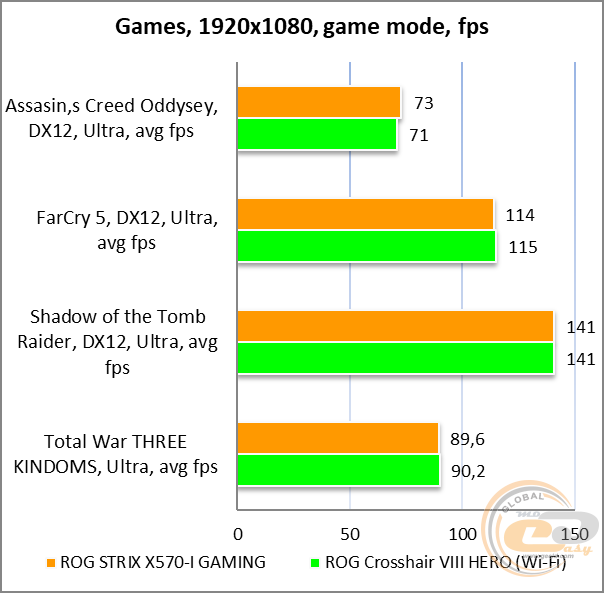

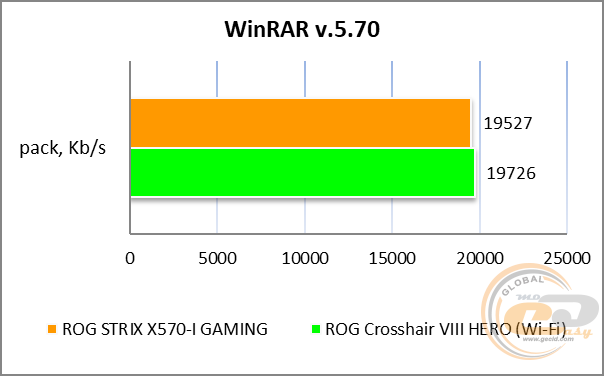

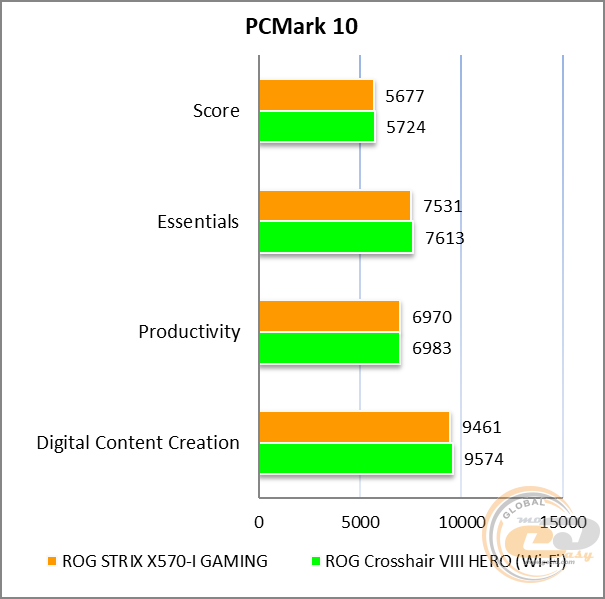

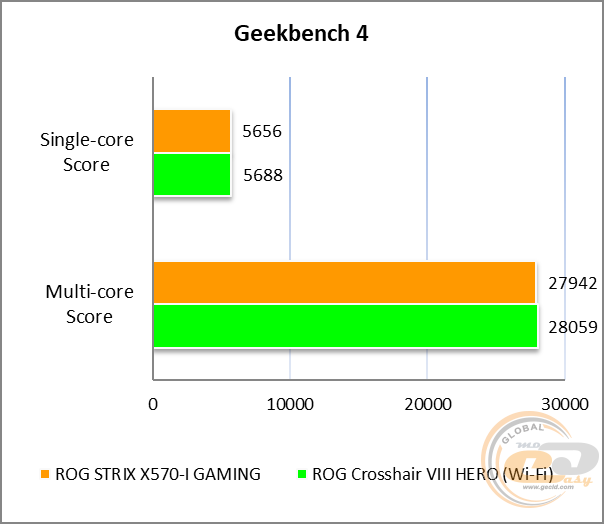

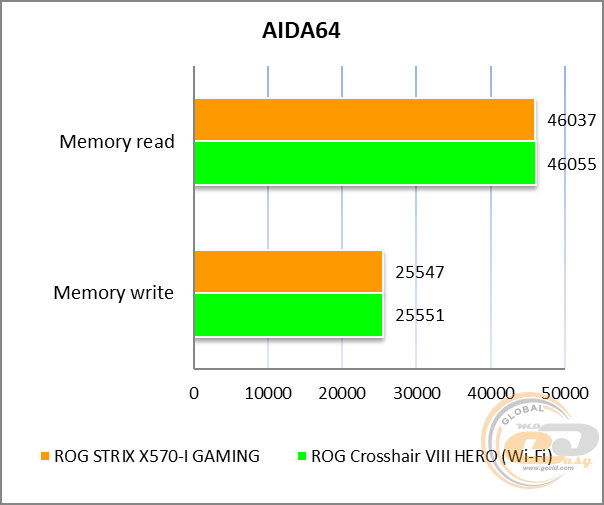

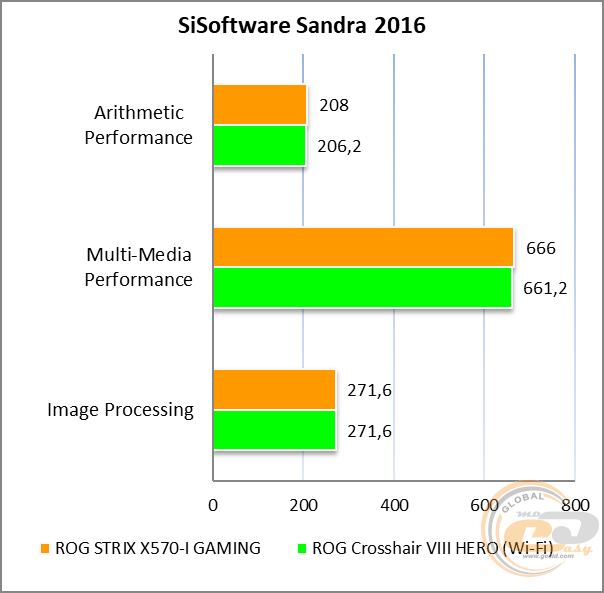

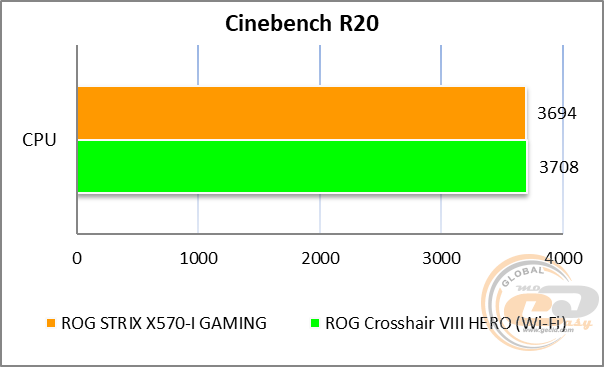

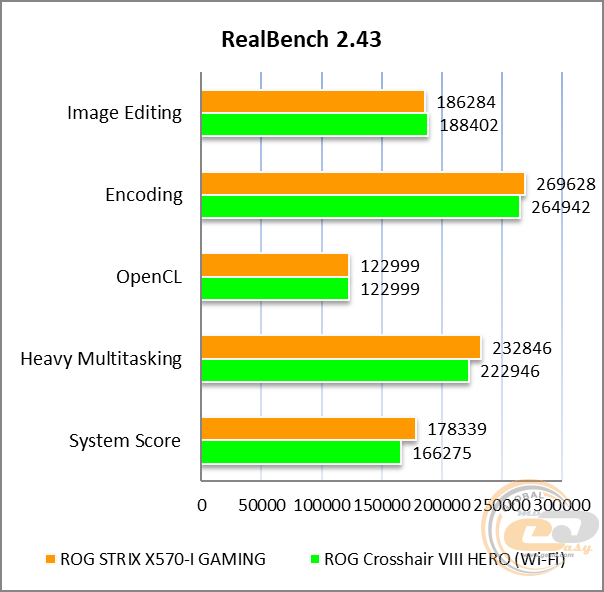

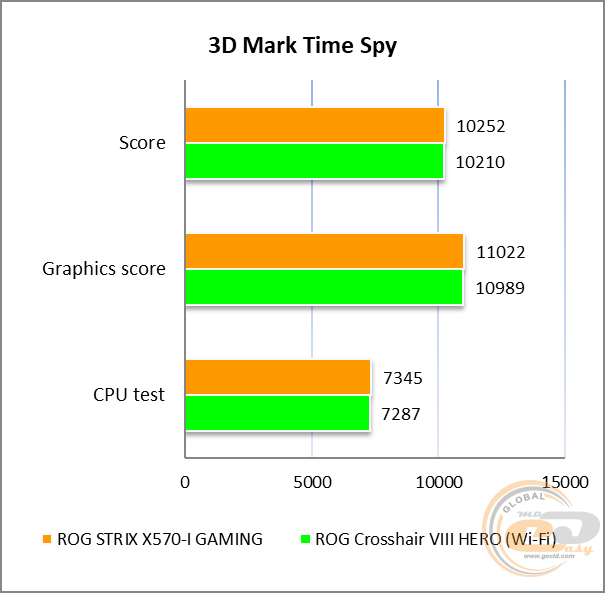

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.
Тестування звукового тракту на основі кодека Realtek ALC S1220A
Звіт про тестування в RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
-0.03, -0.09 |
Відмінно |
Рівень шуму, дБ (А) |
-94.2 |
Дуже добре |
Динамічний діапазон, дБ (А) |
94.1 |
Дуже добре |
Гармонійні викривлення, % |
0.00122 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-84.9 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.00815 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-90.1 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.00795 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.07 |
Відмінно |
Рівень шуму, дБ (А) |
-98.5 |
Відмінно |
Динамічний діапазон, дБ (А) |
106.5 |
Відмінно |
Гармонійні викривлення, % |
0.00139 |
Відмінно |
Гармонійні викривлення + шум, дБ(A) |
-85.3 |
Добре |
Інтермодуляційні викривлення + шум, % |
0.011 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-87.4 |
Відмінно |
Інтермодуляції на 10 кГц, % |
0.00526 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
За доброю традицією звукові підсистеми топових моделей лінійки ROG Strix показують себе з найкращого боку.
Підсумок
Материнська плата ASUS ROG Strix X570-I Gaming виглядає дуже цікавим варіантом для бажаючих зібрати топову ігрову систему в компактному форматі Mini-ITX. Незважаючи на свої скромні габарити, вона пропонує флагманське оснащення практично у всіх аспектах. В її арсеналі ви виявите відмінну звукову підсистему на топовому аудіокодеку, велика кількість портів USB, включаючи USB 3.2 Gen 2 Type-A і Type-C, підтримку бездротових інтерфейсів Wi-Fi 6 (802.11ax) і Bluetooth 5.0, два слоти M.2 і хороший комплект постачання.
Окремої згадки заслуговує величезна кількість виконаної роботи інженерами компанії ASUS. Їм вдалося реалізувати дуже компактну і ефективну систему охолодження, яка без проблем справляється зі своїми завданнями.
Серед особливостей виділимо незручне підключення багатоканальної акустики і відносно високу вартість, хоча в даному разі вона цілком виправдана. У цілому ASUS ROG Strix X570-I Gaming можна сміливо рекомендувати до придбання поцінювачам процесорів AMD Ryzen і формату Mini-ITX.
Переваги:
- наявність підсвічування ASUS AURA Sync;
- приємний дизайн;
- два відеовиходи;
- підтримка портів USB 3.2 Gen 2 Type-A і Type-C;
- пара інтерфейсів M.2;
- підтримка бездротових інтерфейсів Wi-Fi 6 і Bluetooth 5.0;
- розширений комплект постачання;
- якісна звукова підсистема;
- підтримка низки корисних фірмових технологій.
Особливості:
- незручне підключення багатоканальної акустики.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
