Огляд і тестування материнської плати ROG STRIX B350-F GAMING: флагман на AMD B350
08-09-2017
Якщо Intel у платформі Socket LGA1151 активно просуває ідею з можливістю розгону лише на материнських платах з чіпсетами Intel Z-серії (Intel Z170 / Z270), то AMD у Socket AM4 забезпечила таку функціональність не лише у флагманському AMD X370, але і в доступнішому AMD B350. Такий крок дозволяє користувачам не переплачувати за непотрібну їм функціональність у вигляді можливості встановлення пари відеокарт за схемою x8+x8 і додаткові інтерфейси, але гарантує можливість отримання бонусу до продуктивності за допомогою розгону.
Саме ці особливості й дозволили компанії ASUS реалізувати на AMD B350 дуже цікаву материнську плату ROG STRIX B350-F GAMING, про яку ми й поговоримо в даному огляді. При середній ціні близько $138, вона фактично є флагманським пристроєм на даному чіпсеті в лінійці виробника. Давайте розберемося, в яких же випадках варто розглядати її до придбання.
Специфікація
Модель |
ROG STRIX B350-F GAMING |
Чіпсет |
AMD B350 |
Процесорний роз'єм |
Socket AM4 |
Підтримка процесорів |
AMD Ryzen, сьоме покоління AMD A / Athlon для платформи Socket AM4 |
Підтримка пам'яті |
4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3200 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon) |
Слоти розширення |
2 x PCI Express 3.0 x16 (AMD Ryzen (x16 / x8+x4) або AMD A / Athlon (x8+x0)) 1 x PCI Express 2.0 x16 (x4) 3 x PCI Express 2.0 x1 |
Дискова підсистема |
1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4 (SATA і PCIe 3.0 x2 для AMD A / Athlon)) 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10 |
LAN |
1 x Intel WGI211AT (10/100/1000 Мбіт/с) |
Звукова підсистема |
8-канальна з дизайном ROG SupremeFX |
Живлення |
1 х 24-контактний роз'єм живлення ATX 1 x 8-контактний роз'єм живлення ATX12V |
Вентилятори |
2 x роз'єми вентиляторів CPU (4-контактні) 1 х роз'єм підключення водоблока СВО (4-контактний) 3 x роз'єми підключення системних вентиляторів (4-контактні) |
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієві радіатори на елементах підсистеми живлення |
Зовнішні порти I/O |
1 x HDMI 1 x DisplayPort 1 x RJ45 2 x USB 2.0 4 x USB 3.1 Gen 1 2 х USB 3.1 Gen 2 5 x аудіопортів 1 x Optical S/PDIF out |
Внутрішні порти I/O |
1 x USB 3.1 Gen 1 з підтримкою підключення двох USB 3.1 Gen 1 2 x USB 2.0 з підтримкою підключення двох USB 2.0 1 x TPM 1 x COM |
BIOS |
128 Mбіт Flash ROM UEFI AMI BIOS PnP 1.0, ACPI 6.1, SM BIOS 3.0 |
Форм-фактор |
ATX 305 x 244 мм |
Сайт виробника |
ASUS |
Упаковка і комплектація
Материнська плата ROG STRIX B350-F GAMING постачається в картонній коробці з хорошим інформаційним наповненням, яке містить таблицю характеристик і ключові переваги кожного системного вузла.

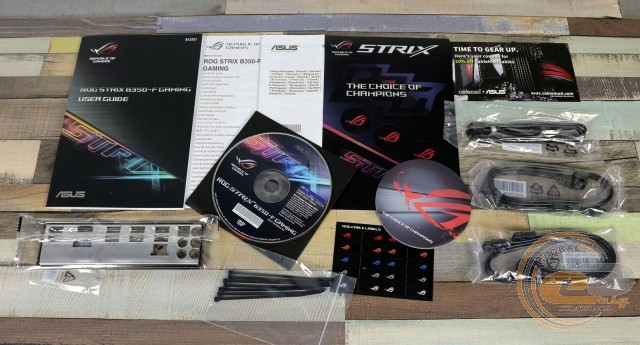

У комплекті постачання, крім звичного диска з ПЗ, паперової документації та заглушки інтерфейсної панелі, ми виявили перехідник для підключення світлодіодної стрічки, одноразові стяжки та чотири кабелі SATA.
Дизайн і особливості плати

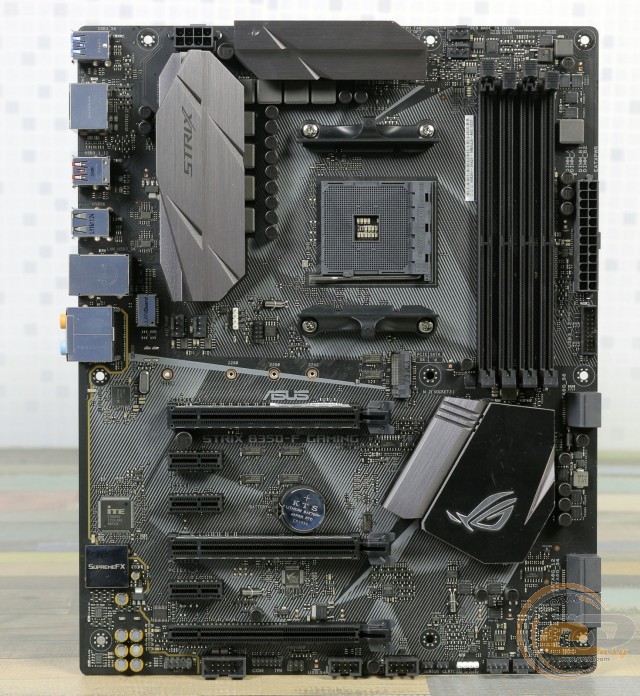

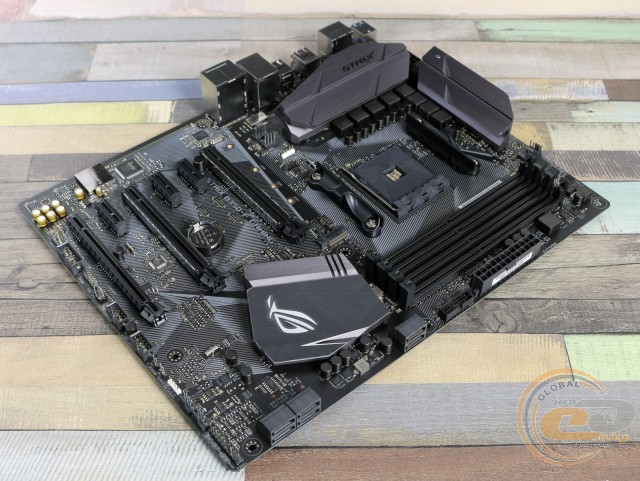

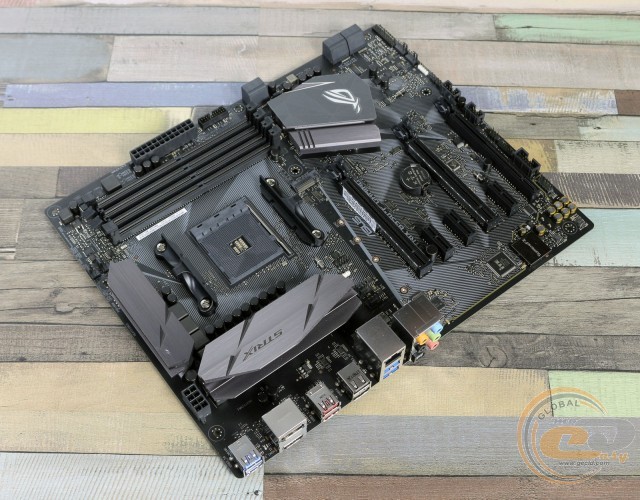

Модель ROG STRIX B350-F GAMING виконана на друкованій платі чорного кольору формату ATX (305 x 244 мм). Аналогічний колір використаний при оформленні слотів розширення і чіпсетного радіатора. У підсумку вигляд новинки доволі строгий і в той же час не нудний завдяки візерунку білого кольору на текстоліті.

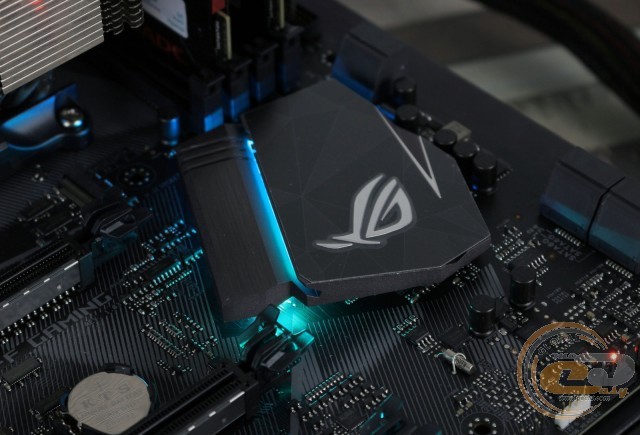

Вже традиційною перевагою сучасних плат ASUS стає наявність підсвічування ASUS AURA Sync з можливістю регулювання. В даному випадку ілюмінацією може похвалитися лише чіпсетний радіатор, регулювати параметри якої можна в комплектному ПЗ.
Що ж стосується зручності складання системи та компонування набортних елементів, то все виконано на вищому рівні й жодних претензій у нас не виникло, незважаючи на доволі велику кількість набортних елементів.

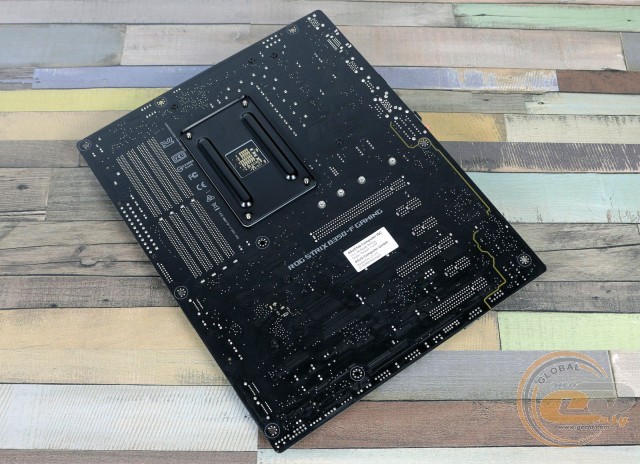

Глянувши на зворотну сторону ROG STRIX B350-F GAMING, можна відзначити стандартну опорну пластину процесорного роз'єма, а також гвинти, які утримують радіатори системи охолодження.

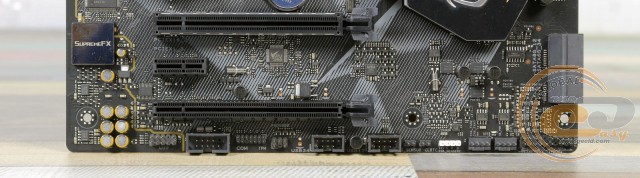

У нижній частині новинки розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, порти TPM і COM, роз'єм підключення температурного датчика, джампер для скидання CMOS, конектор для світлодіодної стрічки, пара роз'ємів для системних пропелерів, а також колодка підключення фронтальної панелі.
Додатково відзначимо дві колодки для активації портів USB 2.0. Всього на платі реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох зовнішніх.

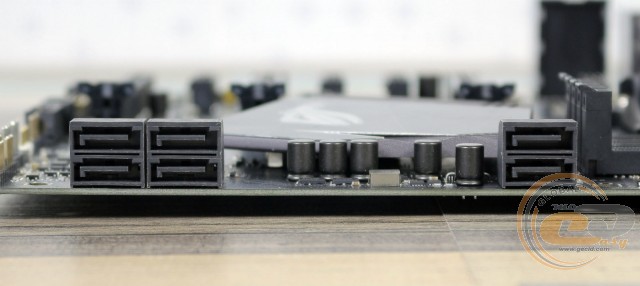

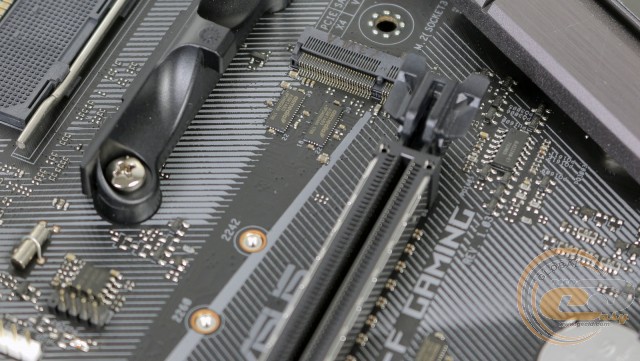

Можливості з організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280, M.2 22110) і шістьма портами SATA 6 Гбіт/с. Відзначимо, що при встановленому процесорі AMD Ryzen порт M.2 Socket 3 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі, тоді як для рішень AMD A / AMD Athlon можлива робота лише в режимах SATA і PCIE 3.0 x2.

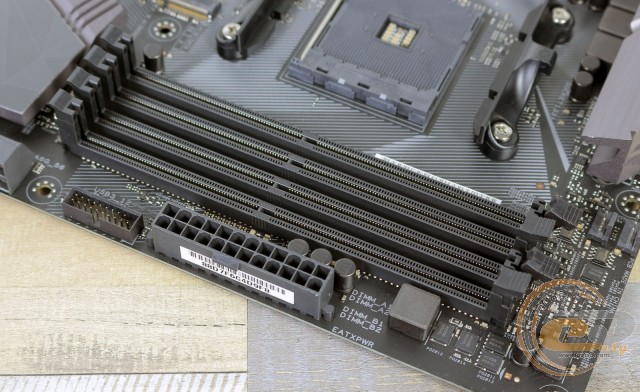

Системна плата ROG STRIX B350-F GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A / AMD Athlon). Максимальний об'єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.
Додатково відзначимо колодку підключення виносної панелі з інтерфейсами USB 3.1 Gen 1. Всього на платі реалізовано підтримку шести портів USB 3.1 Gen 1: двох внутрішніх і чотирьох на інтерфейсній панелі.

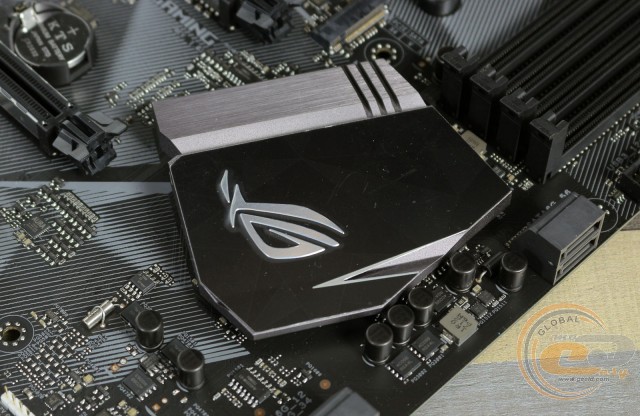

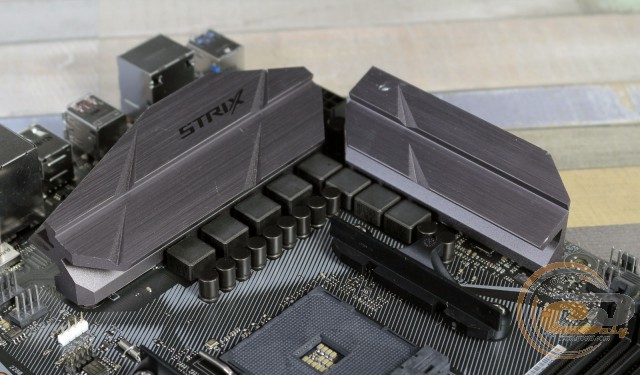

Система охолодження складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:
- радіатор охолодження чіпсета – 36,2°C (при розгоні – 36,5°C);
- верхній радіатор охолодження елементів підсистеми живлення – 40,3°C (при розгоні − 44,2°C);
- нижній радіатор охолодження елементів підсистеми живлення – 45,3°C (при розгоні − 61,1°C);
- дроселі підсистеми живлення – 57,4 ° C (при розгоні − 83,3°C).
Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про вірний підбір матеріалів і їх конструкцію.

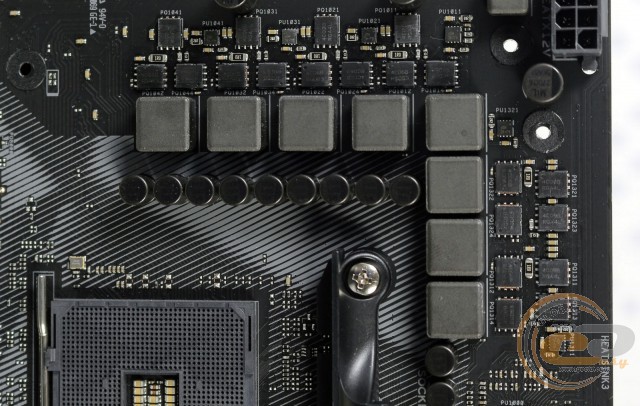

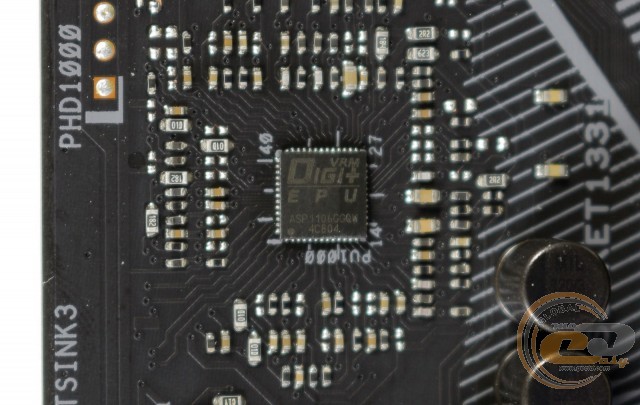

Живлення процесора здійснюється за 8-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW. Усі компоненти вузла живлення процесора вирізняються високим ступенем надійності, ефективності й стабільності роботи.

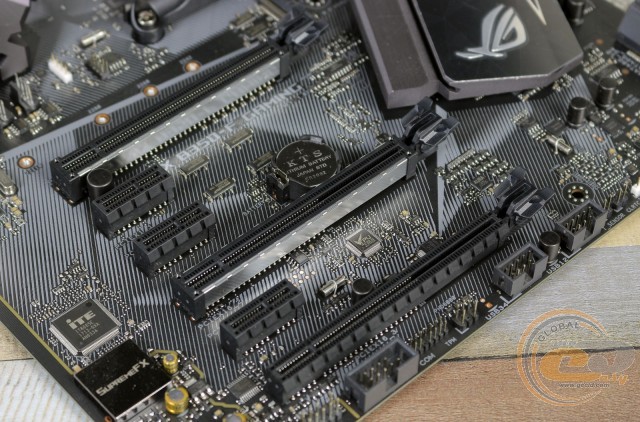

Для розширення функціональності в користувача є шість слотів:
- PCI Express 3.0 x16 (у режимі х16 або x8);
- PCI Express 2.0 x1;
- PCI Express 2.0 x1;
- PCI Express 3.0 x16 (у режимі х4);
- PCI Express 2.0 x1;
- PCI Express 2.0 x16 (у режимі x4).
Із трьох слотів PCI Express x16 до процесора підключені лише два (з посиленою конструкцією роз'ємів), які і ділять між собою всі доступні 16 процесорних ліній стандарту PCIe 3.0 (у разі використання CPU серії AMD Ryzen). Незважаючи на це, можливості встановити пару відеокарт за схемою x8+x8 у вас не буде через обмеження чіпсета. У свою чергу третій слот підключений до набору системної логіки й використовує лише 4 лінії. До того ж він ділить пропускну спроможність з першим і третім слотами PCI Express 2.0 x1, тому буде обмежений однією лінією в разі встановлення плати розширення в будь-який із роз'ємів PCI Express 2.0 x1.
Окремо зазначимо, що в разі встановлення одного з процесорів AMD A / AMD Athlon пропускна спроможність першого PCI Express 3.0 x16 буде обмежена вісьмома лініями, тоді як другий слот буде взагалі відключений.

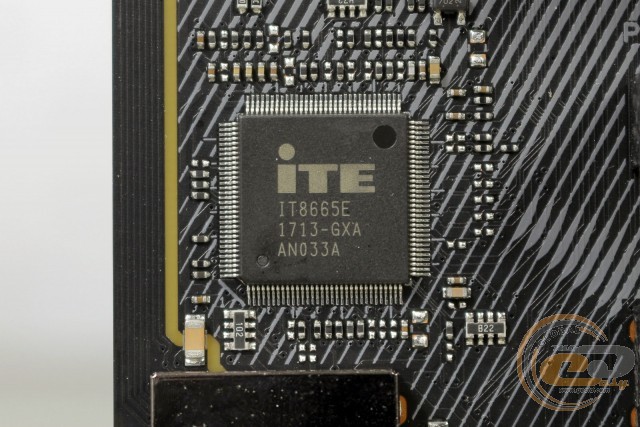

Можливості Multi I/O покладено на мікросхему ITE IT8665E, яка забезпечує моніторинг і роботу порта COM.

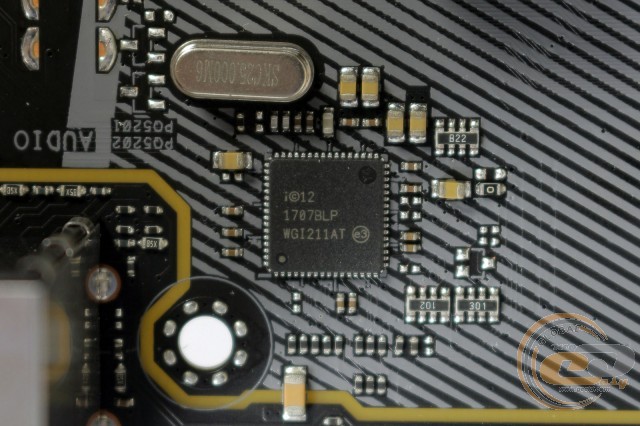

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Intel WGI211AT. Пріоритезацію трафіку допоможе здійснити фірмова технологія ROG GameFirst IV.
